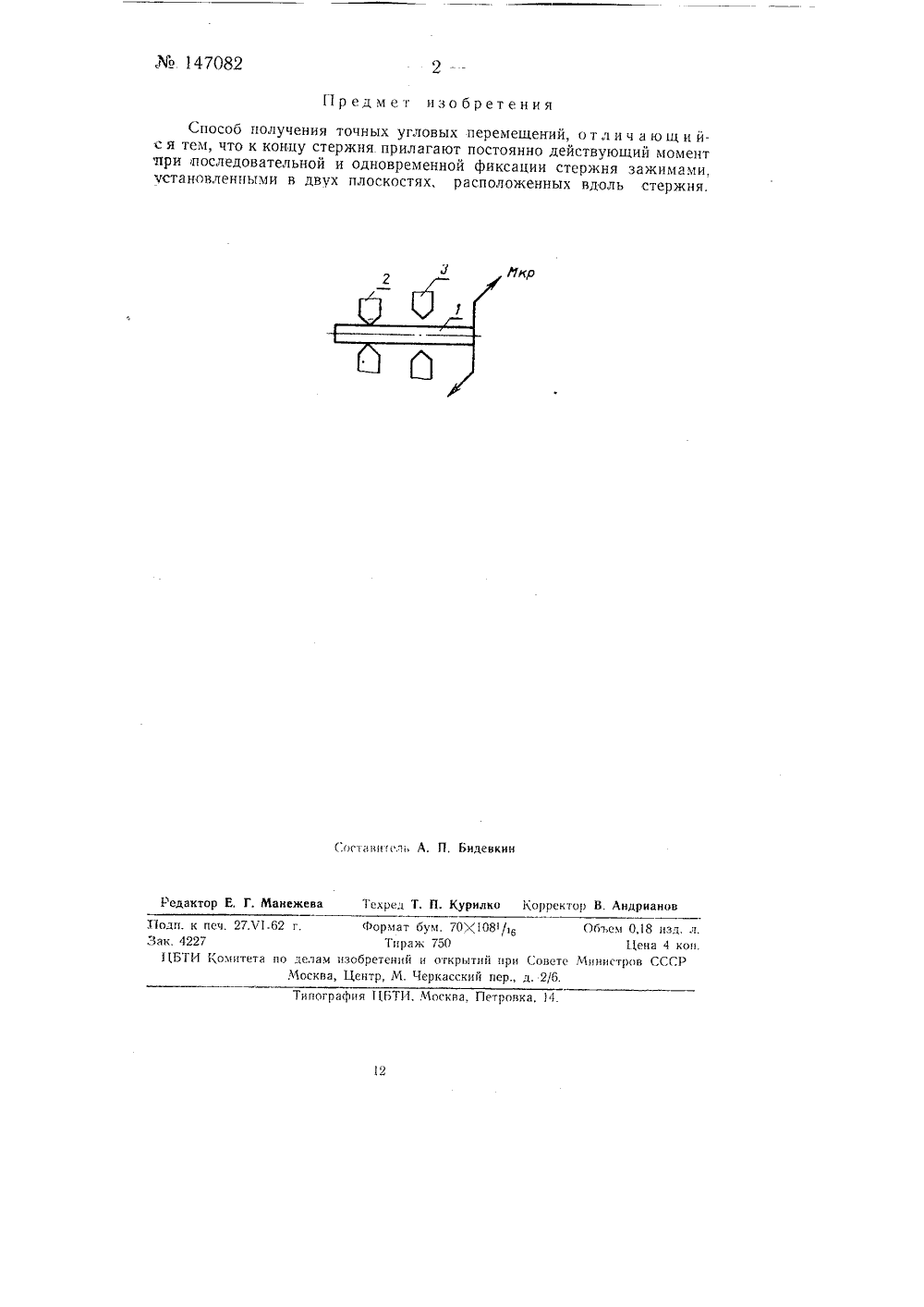

Способ получения точных угловых перемещений

Номер патента: 609605

Опубликовано: 05.06.1978

Авторы: Алексеев, Ильин

МПК: B23K 11/04

Метки: зажима, машин, перемещения, подвижного, сварки, стыковой

...15. Кроме того, вал ориентирован в вертикальной плоскости двумя взаимно перпендикулярными шпонка", ми 16 и 17, причем последняя закрепле- на на корпусе устройства. Коромысло 30 18, на концах которого закреплены вращающиеся вертикальные катки, аналогичные горизонтальным каткам и ориентированные в вертикальной плоскости перпендикулярно направлению движения, 35 насажено на эксцентричную поворотную ось 19, концы которой заделаны вкронштейне 20, Кронштейн коромысла закреплен на корпусе устройства. Эксцентриситеты 1 поворотной втулки 40 и оси коромысла выбраны так, чтобы обеспечивалось самоторможение, способствующее точной фиксации направляющей балки 4.устройство работает следующим образом.В исходном положении направляющая балка с закрепленным...

Номер патента: 1049735

Опубликовано: 23.10.1983

Авторы: Айсин, Викентьев, Грошев, Заболотский, Подобрянский, Федчук, Хлебников

МПК: G01B 11/26

Метки: взаимно, двух, объекта, перемещений, перпендикулярных, плоскостях, угловых

...щелевых диафрагм 12 и 13, подученноепри отражении от объекта 30, с помощьюсветоделительных элементов 15 и 16строится в плоскостях установки фото-приемников 18 и 19, которые оптичеоки сопряжены с плоскостями установкишелевых диафрагм 12.и 13,Модулягор 6 осуществляет яркостнуюмодуляцию световых потоков, направляемых на шелевые диафрагмы 12 и 13 спомощью диска 7, вращаемого приво-.дом 8. Световоды 2 - 5 расположенытаким образом относительно диска 7,что модуляция световых потоков осушествляется в противофазе,Фаза модуляции считывается блоком 9с помощью лампы 10 и вспомогательного фотоприемника 11.На фотоприемниках 18, 19 попеременно (фиг, 3, Е 12, Е 13) стройся изображения щелевых диафрагм 12 и 13,причем одно цз изображений щелевыхдиафрагм...

Номер патента: 751524

Опубликовано: 30.07.1980

Автор: Сорокин

МПК: B23C 9/00

Метки: гильзы, зажима, перемещения, шпиндельной

...которого нарезана зубчатая рейка 25, с помощью которой шток взаимодействует с шестерней 26 привода зажима гильзы. Шестерня 26 через шипы 27, шлицы 28 подпружиненной рукоятки 29 взаимодействует с винтом 30. На резьбовой конец винта 30 насажены упор 31 и зажимное кольцо 32, которое своей конической поверхностью 33 взаимодействует через кольцо 34 на пружинное кольцо 35, производящее зажим шпиндельной гильзы 12, Упор 31 от проворота удерживается штифтом 36.Устройство работает следующим образом.Зажим гильзы. Приводят во вращение вручную или механически эксцентриковый вал 1, который через эксцентрик 18 сообщает движение ведущей шестерне 20, поочередно поджимая ее к внутренним зубьям фланца 21 и чашеобразного колеса 6, тем самым вращая...

Номер патента: 1098770

Опубликовано: 23.06.1984

Авторы: Кундялис, Марцинкявичюс, Мачюлайтис, Сточкус

МПК: B24B 47/20

Метки: бабки, зажима, корпуса, перемещения, шлифовальной

...15, установленным в зажиме 16, жестко соединенным с корпусом шлифовальной бабки 1. Толкатель 8 также несет изготовленные заодно с ним тягу 17 и зубчатую рейку 18. Тяга 17 проходит через прорезь в зажиме 16. Рейка 18 сцепляется с цилиндрической шестерней 19,10 15 20 25 30 35 40 45 50 55 расположенной на валу привода перемешения корпуса шлифовальной бабки 1. Ролик 6 расположен на вертикали под осью шлифовального круга 20. Элементы 11 и 12 продольной направляющей имеют поперечные прорези 21, которые вместе с продольным отверстием образуют пружинящие сегменты 22, Винтами 23 элементы 11 и2 направляюшей закреплены в продольной канавке 24 корпуса салазок 2. Корпус шлифовальной бабки 1 имеет соответствующую канавку 25, которая центрируется...
