Фомин

Номер патента: 1763406

Опубликовано: 23.09.1992

Авторы: Дереза, Фомин, Хайдуков, Шепель

МПК: C04B 7/44

Метки: вращающейся, карбонатов, обжига, печи

...тем, фчества обрд- С)чу пара осу- )0 ссредственно8 кг/м гдзона- ст(21) 4897013/33(71) Липецкий политехнический институт(56) Авторское свидетельство СССРМ 442165, кл. С 04 В 7/42, 1972.(54) СПОСОБ ОБЖИГА КАРБОНАТОВ ВОВРАЩАЮЩЕЙСЯ ПЕ 1 И Изобретение относится к пламенным печам - к сжиганию топлива во вращающихся печах, работающих на производстве извести, доломитов и др,Известен способ обжига карбонатов и других аналогичных материалов, заключающийся в периодической подаче перегретого пара под давлением 3 - 6 ати в количестве 0,05 - 0,15 кг/1000 ккал тепловой нагрузки печи под факел.Целью изобретения является уменьшение количества оксидов азота,П р и м е р. Перегретый пар непрерывно подают в зону факела в количестве 0,03 - 0,08 кг/м...

Номер патента: 1762780

Опубликовано: 23.09.1992

Автор: Фомин

МПК: A01C 11/02

Метки: борозды, высаживаемых, заделки, машинам, посадочным, растений

...содержит раму 1. на которой размещены параллельно друг другу в горизонтальной плоскости рыхлительные органы 2-4, Рыхлительный рабочий орган 2 предназначен для образования борозды в почве, необходимой для размещения высаживаемых растений, рыхлительный орган 3 - для закрытия почвой корней высаживаемых растений, рыхлительный орган 4 - для перемещения почвы из образованного в результате посадки растений гребня в борозду, то есть для выравнивания почвы. Рыхлительные рабочие органы 2 и 3 имеютодинаковую конструкцию и каждый из них состоит из размещенного на раме 1 при помощи кронштейнов 5 и подшипников 6 вала 7, на котором закреплены спиральные лопасти 8, при этом в концевой части лопасти имеют больший диаметр в сравнении с передней...

Номер патента: 1762142

Опубликовано: 15.09.1992

Авторы: Баладинский, Пелевин, Ройко, Фомин

МПК: G01M 13/02

Метки: зубчатых, испытания, передач, стенд

...быстроходные валы, и нагружающее устройство, состоящее из гидроцилиндра 6 и гидросхемы, Гидросхема стенда включает гидронасос 7, соединенный кинематически с быстроходным валом 5 и гидравлически через подпитывающую магистраль 8 и обратные клапаны 9 и 10 с поршневой полостью гидроцилиндра 6, которые в свою очередь через напорную магистраль 11 и обратные клапаны 12 и 13, связанные с рабочей камерой 14 пружинного гидроаккумулятора 15 с переливным клапаном 16, который через сливную магистраль 17 соединен с гидробаком 18. Пружинный гидроаккумулятор 15 содержит упругий элемент 19, расположенный между поршнем 20 и корпусом гидроцилиндра. Поршень 20 через шток 21 связан с переливным клапаном 16, причем шток 21 выполнен с регулировочными...

Номер патента: 1761526

Опубликовано: 15.09.1992

Авторы: Макаров, Погодин, Фомин

МПК: B29C 45/03, B29C 45/76

Метки: автоматическая, линия, роторно-конвейерная

...в зоне вращения пресс-форм с возможностью взаимодействия с последними, причем чувствительный элемент установлен в одном из промежуточных звеньев цепи с возможностью взаимодействия с датчиком отсчета оборота цепи, 1761526На фиг, 1 изображена схема автоматической роторно-конвейерной линии; на фиг.2 - вид по стрелке А; на фиг. 3 - разрез по Б - Б на фиг. 1,Автоматическая роторно-конвейерная линия состоит из станины 1, на которой установлены ротор инжекции 2, ротор терморегулирования 3, ротор раскрытия пресс-форм и выгрузки готовых изделий 4, транспортной цепи 5, в звеньях которой расположены с постоянным шагом прессформы 6 с указанием их порядкового номера, в одном из промежуточных звеньев транспортной цепи 5, жестко установлен...

Номер патента: 1761421

Опубликовано: 15.09.1992

Авторы: Осипов, Фомин, Хурин

МПК: B23P 6/00

Метки: боковых, восстановления, дисков, поверхностях, трения, шлицами

...величины коробления восстановленных дисков в среднем на 2530 О/О, Совокупность перечисленных элементов способа позволяет существенно повысить качество и увеличить производительность процесса восстановления дисков трения, Создаваемое в процессе восстановления по предлагаемому способу сварное соединение дисков обладает достаточно высоким уровнем эксплуатационных свойств благодаря слоистому строению получаемого пакета с переменной твердостью, которая максимальна в зонах сварочного контакта и уменьшается по мере удаления от сварных точек, Между соединенными дисками за счет предложенной схемы сварных швов и подготовки свариваемых плоскостей образуется воздушный зазор в пределах 0,050,15 мм. В совокупности эти признаки обеспечивают придание...

Номер патента: 1761386

Опубликовано: 15.09.1992

Авторы: Тараканов, Фомин

МПК: B23B 29/02

Метки: борштанга

...по формулам где Р - осевая сила взаимодействия труб;М - крутящий момент от сил резания; т - часть крутящего момента, воспринимаемая армированной трубой;31 = дй 1 д 152 = д 12 д 2 - полярныйи з, л змомент инерции поперечных сечений труб 1 и 2; г 1 = Лд 1 т 1; Г 2 = жд 2 12 - площади поперечных сечений труб 1 и 2;дт, д 2 - средние диаметры труб 1 и 2;О, 12- толщина труб 1 и 2;Е 1, 61 - модуль 5 упругости и модуль сдвига материала трубы1;Е 2, 62 - осевой модуль упругости и модуль сдвига при кручении материала трубы2;10 А 2 - коэффициент влияния материалатрубы 2, характеризующий осевое деформирование при кручении.Для того, чтобы при кручении борштанги армирования труба 2 растягивала трубу 15 1, коэффициент влияния должен бытьО,что...

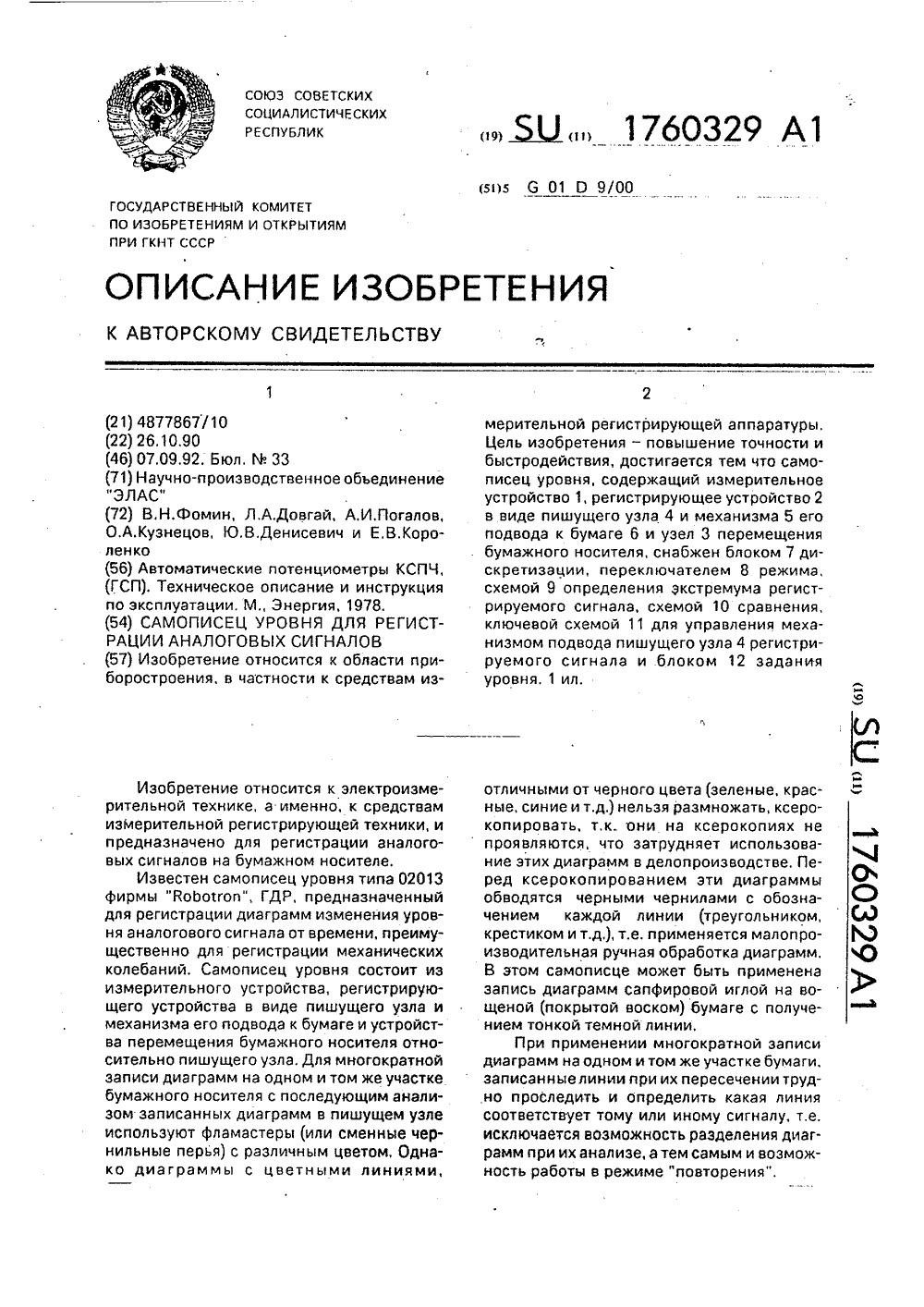

Номер патента: 1760329

Опубликовано: 07.09.1992

Авторы: Денисевич, Довгай, Короленко, Кузнецов, Погалов, Фомин

МПК: G01D 9/00

Метки: аналоговых, регистрации, самописец, сигналов, уровня

...точек многоточечного потенциометра КСП 4, т,е. время между следующими один за другим отпечатками, равен 4 с. Вследствии этого, при регистрации быстроиэменяющихся аналоговых сигналов, например, сигналов от пьезоэлектрических датчиков ускорения при записи частотных характеристик изделий, значительная часть информации теряется, Это происходит из-за того, что время прохождения иэделием резонанса при вибрационных испытаниях составляет десятые и даже сотые доли секунды, Поэтому при регистрации таких сигналов потенциомет 5 10 15 20 25 30 35 40 45 50 55 ром КСП 4 информация о резонансах иэде лия существенно искажается или теряется полностью из-эа сравнительно большой величины цикла печатания точек на бумажном носителе, Поэтому данный прибор...

Номер патента: 1760277

Опубликовано: 07.09.1992

Авторы: Иноземцев, Казначеенко, Катунин, Ларкин, Мянник, Оржех, Саутин, Суслов, Таможников, Фомин

МПК: F27B 3/08

Метки: дуговая, электропечь

...за счет его 10 переноса и уменьшения амплитуды качанияпечи; снижение уровня за счет удаления окна от электродов; повышение удобства обслуживания печи за счет скачивания шлака и выпуска металла на одну сторону рабочей 15 площадки.В случае установки дополнительных горелок возрастает также производительность печи.Экономический эффект получается в ре зультате сокращения тепловых потерь (следовательно, сокращения времени плавки и увеличения производительности печи) и за счет сокращения затрат и времени на ремонт футеровки,25 Формула изобретенияДуговая электропечь, содержащая футерованный кожух с рабочим окном и эркером, о тл и ч а ю щ а я с я тем, что, с целью повышения эксплуатационной надежности 30 печи, рабочее окно выполнено со...

Номер патента: 1759763

Опубликовано: 07.09.1992

Авторы: Гудзенко, Кокошко, Крамарчук, Романюха, Фомин

МПК: B65G 65/00

Метки: погрузчик-перегружатель, фронтальный

...фиг. 1 дан вертикальный продольный разрез погрузчика-перегружателя; на фиг, 2 -бункер, вид сверху.Фронтальный погрузчик-перегружатель состоит иэ шасси 1, приемного 2 и перегрузочного 3 конвейеров, погрузочного ковша 4, П-образной емкости 5, Приемный конвейер - скребковый и установлен на раме 6, в рабочем положении опирается упором 7 в площадку (землю). Рама 6 посредством шарниров 8 и гидроцилиндра 9 связан с шасси 1. Погруэочный ковш 4 продольными жестко с ним связанными тягами 10, шарнирами 11 и гидроцилиндрами5 10 15 20 25 30 35 40 45 50 55 12 связан с рамой 6. К носовой части ковша 4 (с открытой стороны) подсоединен дополнительный ковш 5 в виде открытой емкости П-образной). которая открытой стенкой контактирует по периметру с...

Номер патента: 1759725

Опубликовано: 07.09.1992

Авторы: Кеслер, Фомин

МПК: B63C 1/02

Метки: кессон-док

...привода от одного вала кдругому не показан).Ряд других конструктивных элементов кессон-дока связаны с устройством и применением. пневмоемкостей 12. Назначение пневмоемкостей 12 состоит в том, чтобы в процессе кессонирования оконечности судна вытеснять воду из рабочего пространства и одновременно создавать дополнительную силу плавучести. Осуществляется это следующим образом. Перед началом притапливэ 1759725ния кессон-дока каждая пневмоемкость 12частично сматывает:я с барабана 11 и укладывается на стапель-палубу 7, Д 1 лина участка пневмаемкасти 12, укладываемаго настапель-палубу 7, определяется предварительно из условля, чта судно и пневмоемкость 12, наполненная воздухом, несоприкасаются между собой во избежаниеповреждения последней...

Номер патента: 1759401

Опубликовано: 07.09.1992

Авторы: Сметанкин, Темкин, Фомин

МПК: A61B 5/024

Метки: сердечных, сокращений, частоты

...зажигается все более верхний светодиод, причем самый верхний светодиод соответствует верхнему порогу, а самый нижний - нижнему, Тот же код с выхода регистра 15 подается также на информационный вход преобразователя 18 код-частота, на сигнальный вход которого подаются импульсы частотой 16 кГц с четвертого выхода генератора 22 тактовых импульсов, На выходе преобразователя 18 частота импульсов пропорциональна коду на информационном входе, т.е. высота тона звукового сигнала источника звука 19 повышается с увеличением ЧСС. Если величина ЧСС выходит за пределы порогов, линейный светодиодный индикатор 17 отключается. Для определения факта выхода за установленные пороги на первый вход блока 20 тревожной сигнализации подаются сигналы с10 выхода...

Номер патента: 1759292

Опубликовано: 07.09.1992

Автор: Фомин

МПК: A01D 41/02, A01F 12/30

Метки: зерноуборочный, комбайн

...вороха 11, размещенный внутри дополнительного съемного корпуса 10, как и сепаратор 6 в корпусе 4, состоит из клавишей-решет 17 с отверстиями 18 и сплошным днищем 19, размещенных при помощи подшипников 20 на коленчатых валах 21, установленных нэ подшипниках 22 боковых стенок корпуса 10.Верхняя стенка 23 дополнительного съемного корпуса 10 выполнена подвижной и размещена при помощи подшипников 24 на коленчатых валах 25, установленных на подшипниках 26 боковых стенок корпуса 10, На боковых продольных сторонах, стенки 23, сопряженных с боковыми сторонами корпуса 10, закреплены уплотнения 27 из эластично упругого материала, а передняя 5 10 15 20 25 30 35 40 45 50 55 поперечная сторона ее соединена с поперечной верхней стенкой корпуса 4...

Номер патента: 1758116

Опубликовано: 30.08.1992

Авторы: Смирнова, Сункуев, Фомин

МПК: D05B 27/02

Метки: механизм, подачи, швейной

...ГКНТ СССР регулированиявеличины стежка, состоящее Я . из рамки 17, валика 18,рычага 21, возвратной пружины 22, шкалы 23 и рукоятки 24;Механизм работает следующим образом.При вращении распределительного вала 8 и эксцентриков подьема 9 и подачи 12 валу подьема 7 и коромыслуподъема 6 сообщается колебательное движение через -д шатун 10, а коромыслу подачи 3 и валу под- Я ачи 4 сообщается колебательное движение (Л через шатуны 13, 14, серьгу 15 и ведомое коромысло 16,ьПри колебательное движении коромысел подъема 6 и подачи 3 рычагу 2 сообщается сложное плоскопараллельное движение, при а котором рейка 1 совершает движение по траектории, близкой к эллипсу.На фиг.2 покаэана плоское кинематике. асская схема механизма продвижения, где...

Номер патента: 1757123

Опубликовано: 23.08.1992

Авторы: Пашнев, Сырямкин, Титов, Фомин, Янкович

МПК: H04N 5/225

Метки: камера, телевизионная

...которые поступают на соответствующие входы преобразователя 2 и с еговыходов поступают в качестве сигналов управления секцией накопления и секцией памяти на соответствующие входы МФ 1, Навходы преобразователя 2, соответствующиевыходы которого управляют работой выходного регистра МФ 1, подаются сигналы фазкольцевого генератора 8, сформированные формирователем-инвертором, По завершении счета 232 импульсов в строке формирователь 3 начинает формировать на соответствующем выходе строчный гасящий импульс(СГИ), которым останавливается кольцевой генератор 8, На время действия СГИ информация на выходе МФ 1 должна отсутствовать. Останавливается и управляемый делитель 1 О. При этом на вход синхронизации формирователя 3 импульсы не...

Номер патента: 1755954

Опубликовано: 23.08.1992

Авторы: Исаханов, Кирищиев, Фомин, Черногубов

МПК: B07B 13/065

Метки: сепаратор

...куда вместе с примесями могут попадатькорма в больших количествах. Качество отделения примесей от исходного вороха будет низким, Удаление механическихпримесей может быть осуществлено толькопутем их транспортирования на выгрузку внаправлении, противоположном движениюисходного вороха,Целью изобретения является повышение качества отделения примесей от исходного вороха.Указанная цель достигается тем, что всепараторе, включающем наклонную сортирующую поверхностьсостоящую из отдель ных гибких бесконечных элементов,огибающих приводной и натяжной шкивы иустановленных с возможностью движения сразличной линейной скоростью, питатель иприемники продуктов разделения, сепаратор снабжен опорной площадкой, расположенной под верхней ветвью...

Номер патента: 1755241

Опубликовано: 15.08.1992

Авторы: Позднов, Свобода, Сергеев, Фомин

МПК: G02B 7/02

Метки: линзовой, оптической, системы

...расположение их осейв пространстве. Сжимающее действие соосно расположенных кромок разделительных20 колец заставляет линзы смещаться и поворачиваться до тех пор, пока ни устранитсязазор между линзами и кольцами. При пол-,ном устранении зазоров центры кривизнывсех поверхностей линз оказываются на оси25 контактирующих кромок колец, соосных, всвою очередь, базовому диаметру колец, Таким образом, прямые, соединяющие центрыкривизны обеих поверхностей линз, являющиеся оптическими осями лина, устанавли 30 ваются на оси базового диаметраразделительных колец, и огггическая система оказывается сцентрированной,Оптическая система сохоаняет своесцентрированное состояние осле фикса 35 ции оптического блока и склейки линз и разделительных колец...

Номер патента: 1754480

Опубликовано: 15.08.1992

Авторы: Аврасин, Белякова, Кода, Королева, Кочуренкова, Райков, Ракитина, Финникова, Фомин

МПК: B32B 17/04, B32B 5/08

Метки: стеклотекстолит

...аминоэтоксифосфаэена, Полученный препрег разрезают дна заготовки размером 400 х 400 мм. Восемь заготовок собирают в 5 10 15 пакет и прессуют при давлении 2 кГс/см и 165 С в течение 8 ч, Охлаждение материала до 50 С производят под прессом,П р и м е р 6, Кордную стеклоткань из нитей основы и утка с той же линейной плотностью, что и в примере 1, но при соотношении сечений нитей основы и утка равном 9,0 разрезают на заготовки размером 400400 мм и укладывают в плоскую пресс-форму по восемь заготовок в одном пакете, отделяя пакеты друг от друга металлическими прокладками (пресс-форму и прокладки предварительно обрабатывают антиадгезионной кремнеорганической смазкой марки К), Укладку пакетов в пресс-форму производят из расчета получения...

Номер патента: 1754387

Опубликовано: 15.08.1992

Авторы: Осипов, Фомин, Хурин

МПК: B23P 6/00

Метки: роликовой, сварки, электроконтактной

...в начальный период сварки, поэтому поворотный стол имеет кулачковый механизм 4 ввода в зацепление. секторов с дисками перед сваркой и вывода их из зацепления в процессе сварки после поворота стола на 600, что позволяет снизить затраты электроэнергии на операции сварки. Поворотный стол включает также ролики 2 обкатки шва с усилием, равным 1/3 усилия сжатия сварочных роликов 5 м 6.Именно указанная величина усилия обкатки позволяет снизить остаточные сварочныенапряжения до оптимальногоуровня и не препятствует поворачиванию свариваемых дисков 7 на поворотном столе 1, Поворот осуществляется благодаря наличию достаточной силы трения между сварочными роликами 5 и 6 и дисками 7, Механизм 8 перемещения служит для установки поворотного стола 1...

Номер патента: 1753492

Опубликовано: 07.08.1992

Авторы: Беккер, Степанов, Фомин

МПК: G11C 29/00

Метки: запоминающее, коррекцией, ошибок

...- разрядность щие через мультиплексоры 19 и 24 слова, которые записываются в накопитель накопители, не содержащие ошибки или 6 информации, образуя трехмерную струк- сбои, к входу блока 4 сравнения,туру. Запись информации осуществляется с В блоке 4 сравнения сравниваются зтапомощью счетчика 8 размера информацион лонные наборы х, у, л с вновь, полученными. ного набора и счетчика 9 информационных Результаты сравнения записываются в блок наборов. При записи пакета рабочей инфор регистров сбойных адресов, Параллельно мации одновременно Формируются три.кон- осуществляется передача рабочей инфортрольных набора х, у, г, Набор х образуетмации из накопйтеля 6 в накопитель 14 восконтрольные разряды, полученные с по становленный информации,...

Номер патента: 1753104

Опубликовано: 07.08.1992

Авторы: Гданский, Мальцевский, Фомин

МПК: F16H 3/42

Метки: коробка, передач

...механизма переключенияизвестной коробки передач является отсут-.ствие синхронизации вращения входного вала с осевым перемещением корОмысла.При этом возмокна следующая ситуация: крайнее колесо рядовой передачи коромысла на участке совпадения профилей не успевает передвинуться с одного колеса на другое, накатывается на разделительный диск и выходит из зацепления, после чего коробка перестает выполнять свои функции,Целью изобретения является повышениенадежности функционирования коробки за счет жесткой синхронизации вращения входного вала с осевым смещением коромысла.Поставленная цель достигается тем, что механизм переключения скоростей выполнен в виде закрепленного на входном валу пространственного кулачка с незамкнутым профилем с...

Номер патента: 1752911

Опубликовано: 07.08.1992

Авторы: Дубровин, Кравченко, Курдюмов, Фомин, Шабанов, Шпенст

МПК: E21B 7/28

Метки: буровой, инструмент

...стенками.скважины7благодаря параллельному; радиальному 2 Г 11 4смещению их оси относительно ее осии жесткой соосной установке на хво"стовиках 6 буровых долот 4 при размещении последних в корпусе 2 с воэможностью свободного вращения начинают перекатываться по этим стенкам,вращаясь вокруг собственной оси. Приэтом твердосплавное вооружение 5 ка".либраторов 8 обеспечивает их зацепление за стенку скважины с одновре"меннои калибровкой (снятием оставшегося вследствие износа буровых долот4 нижнего породного массива) ее диаметра и уменьшение износа самих калибраторов 8. Крутящий момент, возникающий на калибраторах 8 в резуль- .тате их перекатывания по стенкамскважины 7, передается через хвосто 20 вики 6 на буровые долота 4, создавая...

Номер патента: 1752639

Опубликовано: 07.08.1992

Автор: Фомин

МПК: B62D 55/27

Метки: гусеничный, движитель, средства, транспортного

...20,1752639 5 10 15 20 25 30 35 40 Вал 17, имеющий шлицевые концы с обеих сторон, вставлен одним концом в шлицевое отверстие полого вала 16, а другим концом - в шлицевое отверстие звездочки 20, дополнительной ходовой тележки 5,Каждую ходовую тележку опорные катки 8, поддерживающие ролики 9, направляющие колеса 14 и приводную звездочку 20 охватывает гусеничная лента 21, состоящая из соединенных между собой с помощью шарниров 22 звеньев 23, на которых жестко закреплены опорные башмаки 24 с грунтозацепами.Приспособления 4 для быстросъемного соединения дополнительных ходовых тележек 5 размещены на остовах 6 и каждое из них представляет собой отверстия 25 квад. ратного сечения на остове дополнительной ходовой тележки 5 и захвата 26 такого...

Номер патента: 1752583

Опубликовано: 07.08.1992

Автор: Фомин

МПК: B60D 1/14, B60D 1/34

Метки: автопоезда, сцепное

...шарнирно связаны с втулками, а между упорамистержней и торцовыми поверхностями втулок размещены упругие элементы.На фиг, 1 показано сцепное устройствоавтопоезда, вид сверху; на фиг, 2 - разрезА-А на фиг. 1Сцепное устройство автопоезда содержит тяги 1-4 и промежуточный элемент 5,расположенный в месте пересечения указанных тяг и соединенный с ними при помощи шарниров с вертикальными осями 6.Наружные концы тяг снабжены сферическими шарнирами 1, посредством которых онисоединены с звеньями автопоезда, ны с втулкой 12 10 50 55 связанным с тягами посредством шарниров -с вертйкальными осями, причем каждая тяга 20 25 30 35 40 Каждая тяга выполнена иэ двух подвижных один относительно другого стержней 8 и 9, одни концы которых выполнены с упорами...

Номер патента: 1752457

Опубликовано: 07.08.1992

Авторы: Борисенко, Гриднев, Запевалов, Лукьянова, Фомин

МПК: B21B 1/38

Метки: листов, прокатки, толстых

...прокатки и др, В связи с этим при прокатке слитков на конкретном стане устанавливается определенный угол прокатки при разбивке ширины,На толстолистовых станах слиток или раскат располагают так, чтобы прибыльнаячасть слитка находилась со стороны неприВодной шейки валка с целью предотвратить возгорание смазки при выбросах горячего шлака из прибыльной части и уменьшить износ шпиндельного соединения, На последнем этапе раскат ориентируют вдоль оси прокатки и по центру вагКое. Этот этаппрокатки, как и первый, не вызывает неравгОмериого износа валков, Для снижения поперечной разнотолщинности и увеличения срока слухбы Валков при получении листов из лггсговых СЛОВ на толстолистовых станах предложено сместить стрелу прогиба рабочих валков в...

Номер патента: 1751153

Опубликовано: 30.07.1992

Авторы: Воронин, Пивикова, Пименов, Фомин, Червяков

МПК: B67C 3/02

Метки: дозатор, жидкостей

...его (нижнее пространствоцилиндрического сосуда 2), Далее поршень7 со штоком 6 поворачивается на 90. Приэтом фиг.Э, 5 и 6) паз 10 поршня 7 поворачивается также на 90 и располагаетсяпротив выходного, .штуцера 5 а паз 9 располагается против входного штуцера 3. Затем цилиндрический сосуд 2 начинаетдвижение вверх (фиг.З и 6). Порция жидкости, которая до этого заполнила пространство под нижним торцом 12 поршня 7,вытесняется через отверстие 14 в теле пор 10 15 шень 7 по отношению к цилиндрическому сосуду располагается в соответствии фиг,1,30 ется. Конструкция доэатора и соотношения35 размеров его элементов определены теоре 40 45 50 шня 7, паз 10 и выходной штуцер 5 в приемную емкость заполнения (не показана). Одновременно с этим через входной...

Номер патента: 1750470

Опубликовано: 30.07.1992

Автор: Фомин

МПК: A01D 41/12

Метки: зерна, наличия, травмированного

...батареей, который питает электрической энергией параллельно расположенные электрические цепи.29, 30, 31, каждая из которых имеет расположенные в зоне контактов 25 клеммы 32 и электромагнитную катушку 33, сердечники которых 34 соединены параллельно друг другу при помощи электроизоляции на ползуне 23. Электромагнитные катушки с сердечниками предназначены для перемещения ползуна 23 вправо, а следовательно, и для перемещения по дуге окружности на 180 градусов емкостей 13,Электроцепь 29 соединена с сигнальнойлампой 35, электроцепь 30 - с сигнальной лампой 36 и электроцепь 31 - с сигнальной лампой 37, при этом сигнальные лампы 35 и 36 размещены на левой стороне шкалы 3 указателя 1, в зоне допустимого травмирования, а сигнальная лампа 37 -...

Номер патента: 1750460

Опубликовано: 30.07.1992

Автор: Фомин

МПК: A01C 17/00, B65G 65/42

Метки: разбрасыватель, удобрений

...2 и 3, при этом лоток 8 - для сбора удобрений, сходимых со скребков 7 верхней и нижней ветви, а лоток 9 - для компенсации этого схода удобрений, то есть для обеспечения равномерности подачи удобрений на разбрасывающие диски 2 и 3 нижней 10 и верхней ветвью 11 транспортера. Длина лотка 9 подобрана опытным путем и имеет такую величину, при которой на диски 2 и 3 поступает одинаковое количество удобрений в каждый момент времени. Расположение дополнительного лотка 9 на концевом участке 12 верхней ветви 11 транспортера 5 обеспечивает сохранность на нем того количества удобрений, которое компенсирует сход его с верхней ветви на нижнюю ветвь,Удобрения из кузова 1 при помощи подвижного дна подаются на скребковый транспортер 5...

Номер патента: 1751480

Опубликовано: 30.07.1992

Авторы: Крылов, Фомин

МПК: F16B 39/10

Метки: групповое, резьбовое, соединение

...с резьбой разного направления, которые соединяют детали 3 и 4 при помощи стопорных шайб 5 и гаек б и 7 с резьбой также разного направления. Гайки б и 7 на неопорных торцах имеют ограничивающий радиальный выступ 8 и соединенные между собой упругим средством 9 стопорения в виде двух одинаковых пластин, На равном расстоянии от гаек б и 7пластины 9 соединены между собой черезэластичный компенсатор 10 нормализованными крепежными элементами 11, 12 и 135 (например, болт - гайка - шайба), Эластичный компенсатор 10 выполнен из упругойтвердой резины.Установка устройства осуществляетсяследующим образом.10 Крепежные резьбовые стержни (болты)1 и 2 вставляются в отверстия соединяемыхдеталей 3 и 4, после чего устанавливаютсястопорные шайбы 5 и...

Номер патента: 1749678

Опубликовано: 23.07.1992

Авторы: Ергин, Саламов, Фомин

МПК: F27D 11/06

Метки: индукционной, охлаждаемый, плавки, секционный, тигель

...быть выполнены из материала с высоким значением глубины проникновения электромагнитного поля, например из немагнитной стали. Тогда три поверхности каждой пластины 2 - две боковые и торцовая, обращенная внутрь тигля, покрыты слоем меди 9 толщиной от 0,000125 до 0,01 глубины проникновения электромагнитного поля в медь,Пластины 2 соединены между собой слоем клея 10, например ВК, с рабочей температурой 350 Ъ,нанесенным на их боковые поверхности. Клей, заполняя промежутки между пластинами 2, герметизирует рубашку охлаждения 4 и одновременно обеспечивает взаимную электрическую изоляцию пластин 2, Садка 3 размещена на водоохлаждаемом поддоне 11 или кристаллизующемся слитке,Секционный охлаждаемый тигель для индукционной плавки работает...

Номер патента: 1749474

Опубликовано: 23.07.1992

Авторы: Бриллиантов, Милехин, Орлов, Тихонов, Фомин

МПК: E21D 23/06

Метки: крепи, межсекционная, связь, шахтной

...раздвижных пальцев, снабженных приводом в виде винтов.Подобное выполнение межсекционной, связи обеспечивает выполнение перекры. тий симметричными и взаимозаменяемыми,обеспечивает максимальное опускание иразворот перекрытий относительно друг отдруга без нарушения кинематической связи,. возможность разъединения перекрытийв условиях эксплуатации,На фиг.1 изображены секции шахтнойкрепи с межсекционными связями по перекрытиям секций; на фиг.2 - то же, вид сверху; на фиг,З - узел на фиг.1; нэ фиг,4 - разрез А-А на фиг,З.Межсекционная связь шахтной крепи имеет направляющие 1, закрепленные вертикальными пальцами 2 на перекрытиях секций крепи 3 с возможностью вертикального перемещения направляющих на величину а на каждой секции. Шпунт 4...
