Бадера

Номер патента: 1736846

Опубликовано: 30.05.1992

Авторы: Бадера, Овчаренко, Полуянов, Рощин

МПК: B64C 27/32

Метки: вертолета, несущая

...50 55 Центробежная крыльчатка 9 вращается в противоположную сторону вращения кольцевого крыла 8 и выдувает на его верхнюю поверхность воздух с большой скоростью, который "прилипает" к поверхности крыла 8 и поворачивается по его профилю (эффект Коанда), За счет разрежения в струе и ее движения по профилю происходит эжекция внешнего воздуха, т.е. увеличение расхода воздуха в струе и умень- шение ее скорости, создается аэродинамическая подъемная сила, Подбор скорости вццуваемого воздуха: толщины струи, кривизны и хорды профиля берется из оптимального. соотношения увеличения расхода воздуха и уменьшения его скорости, при которых КПД .системы будет максимальным,Кроме того, воздух,сходящий с кромки крыла 8, имеет закрутку против вращения...

Номер патента: 1641682

Опубликовано: 15.04.1991

Авторы: Бадера, Мартынцив, Печер, Хома

МПК: B61B 12/02

Метки: дорога, канатная, наклонная, подвесная

...35 4 С 45 50 55 установленному между щеками 32 корпуса каретки 2 и через паз выходящему сбоку одной из щек 32 плечом 33, размещенным в кольцевой проточке 34 толкателя 35, перемещающегося в направляющих 36 и подпружиненного пружиной 37, Пружина 38 служит для удержания посредством тяг 22 захватных рычагов 20 в открытом положении за счет опирания упоров 39 в выступы 40 и 41 подвески 42 каретки 2.Подвеска 42 выполнена с пазами 43, с которых перемещаются при помощи тяг 22 упоры 39 захватов 20 с возможностью опирания в выступы 40 и 41 подвески 42, при опирании в выступ 41 захваты 20 принудительно закрываются, а при опирании в выступ 40 открываются. Подвеска 42 с корпусом каретки 2 соединена при помощи оси 44. Кроме того, каретка 2 выполнена с...

Номер патента: 1576381

Опубликовано: 07.07.1990

Авторы: Бадера, Коржов, Хома

МПК: B61B 7/00

Метки: воздушно-трелевочная

...каретки 14, выполненной с возможностью прохода опорных башмаков 8, соединен с ручной лебедкой 15, закрепленной на приводной лебедке 5. Вспомогательная кареткае14 выполнена с катками 16 и соединена со стопором 7 тягой 17, выполненной из профильного материала (труба, сваренные уголки, круг и т.д.). Каретка 3 известной конструкции фиксируется у стопора 7, а у нижнего упора 18, навешенного на несущем канате 2, расфиксируется (конструкция каретки 3 не описывается, так она широко известна), Натяжение несущего каната 2 производят при помощи поли спаста 19. Позицией 20 обозначено препятствие (пень, дерево), за которое цепляют тягово-грузоподъемный канат 4 грузовым крюком 8 при перемещении приводной лебедки 5,Позиция 21 - разгрузочная площадка....

Номер патента: 1495263

Опубликовано: 23.07.1989

Автор: Бадера

МПК: B66C 1/38

Метки: захватное, самоотцепляющееся

...подъемного механизма посредством серьги 13. В щеках 1 выполнен паз 14, в котором расположена с возможностью возвратно- поступательного перемещения ось 15 с распорной втулкой 16. Ось 15 соединена с серьгой 13. На втулку 16 навешен толка- тель 17, выполненный заодно с охватываюгцей втулкой 18 и соединенной со стороны зубчатого упора 19 пружиной 20, которая удерживает толкатель 17 в зафиксированном подпруж и ненном положении (состоянии).Поворотный фиксатор 6 выполнен с выступом 21, а толкатель 17 - с выемкой 22, в которую входит в ненагруженном состоянии устройства выступ 21 фиксатора 6, удерживая фиксатор 6 в зафиксированном положении. Фиксирует его также и ось 9, на которую опирается носком 8 скоба 5. Позицией 23 обозначен грузовой...

Номер патента: 1495261

Опубликовано: 23.07.1989

Автор: Бадера

МПК: B66C 1/36

Метки: захватное, самоотцепляющееся

...(положение 11) входит в паз корпуса 5 (фи г. 5) .Поворотный фиксатор 12 выполнен с выступом 20, в который упирается в момент поворота фиксатора 12 пружина 17. Образуюшие 18 и 19 скобы 8 и корпуса 5 образуют зев устройства, который расположен примерно симметрично оси 21, а ось 21 проходит через центр отверстия 10 и центр оси 7, это позволяет равномерно распределить нагрузку при действии стропа 22 груза 23 или петли 24 панели 25 на грузозахватную скобу 8 и корпус 5. Пластинчатая пружина 17 выполнена с выступом 26, на который в открытом положении опирается выступ 20 фиксатора 12.Устройство работает следующим образом,В ненагруженном состоянии грузозахватная скоба 8 занимает положение 1 (фиг. 2), Фиксатор 12 занимает открытое положение...

Номер патента: 1477599

Опубликовано: 07.05.1989

Авторы: Бадера, Левкович, Лысык, Хома

МПК: B61B 12/02, B61B 7/02

Метки: воздушно-трелевочная, спаренная

...каретка 2 снабжена поворотным в вертикальной плоскостиподпружиненным пружиной 22 на оси 23,расПоложенным наклонно к плоскостикаретки 2 рычагом 24, заканчивающимся подпружиненным пружиной 25(положение 1 рычага 24), а под действием веса груза в положении 11, так как конус 12 хвостовика 11 упирается на захват 26 и становится в горизонтальное положение, Пружина 22 удерживает рычаг 24 без нагрузкитакже примерно в горизонтальном положении, это положение можно отрегулировать перемещающимся в корпусе28 фиксирующимся упором 29. Регулировка нужна при изменении угла наклона несущего каната, КОР ус 28 выполнен с направляюшим продольным пазом30 для оси 31, соединенной с тяговымканатом 3 и тягой 32, соединеннойшарнирно с рычагом 24. Для...

Номер патента: 1474049

Опубликовано: 23.04.1989

Авторы: Бадера, Криштапович, Турчин, Хома

МПК: B61B 12/02, B61B 7/02

Метки: воздушно-трелевочная, спаренная

...из зацепления с конусом 22. Для ввода их в зацепление необходимо втулку 17 переместить вниз относительно рычагов 16.На упор 4 грузовой каретки 2 шарнирно, на оси 24 и 25, навешен башмак 26, на который опирается поперечный переставной несущий канат 6 и надежно (без перекосов и до плоскости подвески 12 грузовой каретки 2) заходит вспомогательная каретка 7 (фиг, 4 и 2). Упор 4 и башмак 26 крепятся, кроме того; растяжками 27 и 28, Грузовая каретка 2 снабжена подпружинен- ным пружиной 29 шарнирным рычагом 30 на оси 31. Шарнирный рычаг 30 состоит из рычагов 32 - 34, каждый соединен с последующим шарниром, показанным на фиг. 5, где 35 - пружина, 36 - шпонка, 37 - колпак, 38 - ось с прорезью 39 для пружины 35. При этом усилие пружин 35 в...

Номер патента: 1440778

Опубликовано: 30.11.1988

Авторы: Бадера, Хома, Шуплат

МПК: B61B 12/02

Метки: воздушно-трелевочная

...тяговым канатом 4 опускают в ловитель 18 переходник 3, который захватывает трос грузовой подвески, затем этим же канатом 4 подтягивают древесину к каретке 2 и выводят грузовой трос из ловителя. Под действием пружины 16 поворотный рычаг 14 возвращается в исходное положение, причем возникающие колебания ловителя гасятся амортизатором 19.25 При изменении наклона несущего каната 1 паз конусного ловителя 18 благодаря шарнирной подвеске последнего всегда занимает вертикальное положение, что обеспечивает надежную заводку в ловитель грузового троса, а следовательно, повышает надежность работы всей установки. Формула изобргтекия Воздушно-трелевочная установка поавт. св. Мо 1344654, отличающаяся тем, что, с целью повышения надежности ее работы...

Номер патента: 1418130

Опубликовано: 23.08.1988

Авторы: Бадера, Хома

МПК: B61B 7/00

Метки: дороги, канатной, каретка, подвесной, трелевочная

...поворотный рычаг, одно плечо 26 которого постоянно за счет пружины 27 упирается в оси 6, на которых подвешена подвеска 7. Второе плечо 28 1,-образного рычага в положении 111 может взаимодействовать с плечом 29 двуплечего рычага, другое плечо 30 которого связано шарнирно с подпружиненными пружинами 31 клиньями 32 и ЗЗ. Верхний клин 33 навешен на рычаги 24, установленные наклонно к несуще. му канату 5. Двуплечий рычаг имеет ось 35. 5 10 15 20 25 30 35 40 45 мают клинья 32 и 33, которые, поворачи. ваясь на рычагах, заклинивают несущий канат 5, и каретка останавливается. 2 ил. Плечо 29 при помощи пальца 36 связано с толкателем 37, выполненным с пазом 38 и подпружиненным пружиной 39, Головка 40 толкателя 37 перемещается в пазу 41...

Номер патента: 1386505

Опубликовано: 07.04.1988

Авторы: Бадера, Гомонай, Мартынцив, Скобей, Хома

МПК: B61B 12/02

Метки: воздушно-трелевочная

...если фиксатор 38 опущен, то каретка 2 фиксируется в перегрузочной каретке 18 упором 40, а если приподнят, то каретка 2 проезжает перегрузочную каретку 18 без фиксации.Каретку 2 снабжают переходником 41,один конец которого прикреплен к грузо- захватному органу каретки 2, а второй (фиг. 4) снабжен захватом в виде подпружиненных рычагов 42. Переходник 41 выполнен из массивного тела для того, чтобы при фиксации каретки 2 фиксатором 38 и расфиксации конуса ее грузозахватного орЗ гана последний вместе с переходником 41опускался бы в ловитель 28 и под собственным весом подпружиненные рычаги 42 захватывали бы бобышку 43 стержня 30 чокер- ного каната 31. Расфиксация бобышки 43 у разгрузочной площадки 44 производится 40 вручную (рукоятки открытия...

Номер патента: 1379226

Опубликовано: 07.03.1988

Автор: Бадера

МПК: B66C 1/36

Метки: захватное, самоотцепляющееся

...с 30:зл(ож)30 тк охн;те пальца 7 1 рчзОВ 011 серьги ), 13 езторос 11,1 с"(О 1) Вынолнс но (н скониной ныечкой 17 и отезрс 1 и( м 1 з, Выполинньч 1 рпенликлляр)и) плоскости Обр;3 зонзния Вы(.мки 17 л,151 рдзлз 113- ни 51 н 13(л) 1)р ж и 3 ы 1,), (,релстно л ЕрдВ 113 ия ЕЕОВОроЕЕЬЕч фикс(1 Ором 4 Езкгзк)1(3 т В с- бя те)кжс Еолкез 1,1 ), 11 ргете 3,15(к)111 ЕЙ 0- (Ой стержень, Олин кшц которого 21 иЗрнирно (ОЛ 3333( 13 со скнц иной Вымкой 17 Втнг Елеч;1 16 поворотнОЕ рычдгд 13 и нолпружиецн пружиной 19, расположенной В ОЕВрсти и 1. Второй кни и 22 плкдтеля 20 рдсНл)жн с Возчожнстьк) Вздимолей. сГВи 51 с Выстчнол) 12 ИОВОротног) фикса.тор;3 4У 1 роз(стно работат сл,1 у нщи М Образом.,Х С 1 Р 013( Т В О 1 ОЛ ВС 11 И ЕЗ(11 С 51 К 1 Р Л...

Номер патента: 1378935

Опубликовано: 07.03.1988

Авторы: Бадера, Смольский

МПК: B07C 5/14

Метки: сортировки

...не (н- к, шно), на максимальную длинх из,цлия 22 ц смещены от уп(ров 14 6 и (г н(кл- дук)ших упоров на Л (градация длин и.(;(елин). Кроме того, каждый упор Ог сосо,(ц(- И) СМЕШЕН ПО ВЬ(СОТЕ На .Х) (ГРс(,(ДЦИ П(Ц- рины сортируемого изделия). 1:(Овдя О- верхность представляет собой дцо 23 кссеты 6. Каждый упор 11 9 хардктеризуег Одновременш длину и ширину изд(.(ця (.ни:(х (нд трднспортером 1 размещены ндк.ншные лотки 24 для подачи рассортированных изделий в своей емкости 25.Устройство работает сг(едхскц(их Обрс(зом.Поштучно из;(елия цоддк(ся В кассты 6 и перемешак)тся транспортером 1. 1 Одпрхжиненный упор 21 выравнивает торцы и.(делий в кассетах НО лоскости 20, д дцо 23 кассеты 6 является другой базирующей плоскостью по высоте....

Номер патента: 1359184

Опубликовано: 15.12.1987

Авторы: Адамовский, Бадера, Гомонай, Мартынцив, Морозович, Хома

МПК: B61B 7/00

Метки: дороги, канатной, каретка, подвесной, трелевочная

...СООЯЧ к 2,) отжихс)к)тс 53 03 Н 1.ики 22. При н(.р(- мс)пении Вниз цо шейке 22 соб)сЯки 29 заскаКцвси 1БХО,ЯТ В ЗЗ 1301 ГСиС) В КО.1 ЬЦ(.БЫ(. 2протоцки 23, а при цсрсмецсции вверх выходят из зацелсния (фиг. 5).Няправ.)яющая 31 подвески 5 соединена с направляошей 32 (фиг. 1, 2) при помощи резьбы, а между ними нахолцтся, например, резиновое кольцо, которое при закругленных нянрдвляюп)3)х выдавливается и может взаимодействовать с рдсфиксируюцей втулкой 24, которая нлотно (с усилием трения) нрохолит через него. Для фиксации головки коуса 21 В цодвеск( 5 каре Гки сл; ждт подпружиненнье рычаги 33. 1 эасстоян 1 е а величина перемещения конуса 21 и втулки 24 при фиксации.Каретка перемещается цо несушеху канату 3 цри помощи тягового каната...

Номер патента: 1355527

Опубликовано: 30.11.1987

Авторы: Бадера, Гомонай, Мартынцив, Скобей, Хома

МПК: B61B 12/02

Метки: дороги, канатной, каретка, подвесной, трелевочная

...18 меньше нагружена. Кроме того, на большем плече 25 двуплечего рычага 19 на оси 29 шарнирно навешен грузовой блок 30, по которому перемещается грузо- подъемный канат 31. На грузоподъемном канате 31 установлена бобышка 32, которая, в свою очередь, может входить в направляющие 33 корпуса 1 и взаимодействовать с подпружиненной защелкой 22. Бобышка 32 выполнена в виде двух гаек 34 и 35(фиг. 5), внутренние полости которых образуют конические поверхности, направленные большими основаниями навстречу одна другой и заполнены амортизирующим материалом 36 (например, резиной или полиуретаном). Г 1 оэтому при ввинчивании одной гайки 34 в другую 35 их конические поверхности сближаются и, обжимая амортизирующий материал 36, прижимают его плотно к...

Номер патента: 1344654

Опубликовано: 15.10.1987

Авторы: Бадера, Мартынцив, Хома

МПК: B61B 12/02

Метки: воздушно-трелевочная

...22 при помощи растяжки 36. При переезде промежуточных опор растяжку 36 отпускают и упорный двуплечий рычаг 33 проскакивает промежуточную опору 5, Для устранения возможности спадания перегрузочной каретки 13 с несущего каната 1 при переезде промежуточной опоры 5 служит также треугольный ограничитель 37 на оси 38. Основная транспортная каретка 2 фиксируется при подъезде к перегрузочной каретке 13 при помощи своего фиксатора 39, а при подъеме и фиксации в ней грузовой бобышки автоматически расфиксируется. Основная грузовая каретка 2 снабжена переходником 40, который одним концом прикреплен к грузозахватному органу каретки 2, а другой (фиг. 4) снабжен захватом в виде подпружиненных зашелок 41, Переходник 40 выполнен из массивного тела...

Номер патента: 1299873

Опубликовано: 30.03.1987

Авторы: Бадера, Мартынцив, Петрушка

МПК: B61B 7/00

Метки: канатная

...продольной оси самоходного шасси 1, Тяговый канат 3 (или возвратныйканат) соединен с грузовым крюком 14каретки 12 и через угловые блоки 15,16 и 17, через блок 18 на мачте 6 наматывается на свой барабан 2. Позициями 19 и 20 обозначены растяжкимачты 6 и тыловой опоры 9, а 21разгрузочная площадка, угловые блокирасположены в порядке подачи грузового крюка 14 к месту прицепки груза.Установка работает следующим образом.В транспортном положении канаты 3 и 4 намотаны на свои барабаны, а поворотная стойка 7 находится в положении 1 (показано штрихпунктирной линией). Мобильная канатная установка доставляется своим ходом на разраба 73 гтываемую лесосеку. Производят монтаж и запасовку канатов 3 и 4 (как пока-зано на чертеже), поставив...

Номер патента: 1296459

Опубликовано: 15.03.1987

Авторы: Бадера, Мартынцив, Морозович, Скобей, Хома

МПК: B61B 12/02

Метки: дороги, канатной, каретка, подвесной, трелевочная

...33 и сжимает пружину 32, Гильза 33 перемещается в направляющих 36 и ее кольцевой упор 34, надавливая на плечо 54 двуплечего фиксатора 53, поворачивает его против часовой стрелки и проскакивает, а пружина 55 возвращает плечо 54 в исходное положение. При снятии усилия с возвратного каната 46 гильза 33становится взведенной и под усилием пружины 32, а пружина 44 штока 45 разжимается и заставляет шток 45 упереться в ударную головку 35. Инерционный груз 48 при этом не упирается в толкатель 50, так как этому препятствует пружина 49 (расстояние а ), Каретку перемещают вверх на лесосеку и,10 15 20 25 30 35 4045 50 553подтрелевывая, поднимают груз, который бобышкой 14 крюка 12 фиксируется фиксатором 10, Каретка готова к спуску груза.В аварийных...

Номер патента: 1291471

Опубликовано: 23.02.1987

Авторы: Бадера, Мартынцив, Скобей, Турчин

МПК: B61B 7/00

Метки: древесины, канатная, трелевки

...канат 6 запасован через ролики грузовой каретки 9, плавающий блок 12 с крюком, ролики каретки 10, спаренный блок 3 (два ролика, соединенных щеками) и соединен с тыловой опорой 14. Другой ролик спаренного блока 13 запасован за позиционирующий канат 15, один конец которого закреплен за неподвижную опору 16, например пень, а другой через направляющие блоки 17 имеет возможность перемещения цо возвратному канату 7 посредством плавающего концевого блока 18. Каретка 1 О соединена с удерживающим канатом 19, длина которого определяет местоположение каретки 10 и закрепленного за тыловую или другую неподвижную опору. Возвратный канат 7 запасован через крайний угловой блок 20. Канатная установка работает следуюгцим образом.Каретка 10 с...

Номер патента: 1291470

Опубликовано: 23.02.1987

Авторы: Бадера, Мартынцив, Морозович, Скобей

МПК: B61B 7/00

Метки: древесины, канатная, трелевки

...барабаны, на которых запасованы эти канаты.Тяговый канат 6 пропущен через блок, установленный на конце вертикальной мачты 2 и запасован на соответствующем бара бане. На несущем канате 3 навешена каретка 7, выполненная упрощенной конструкции (корпус из листового материала и четыре блока 8), Тягово-грузоподъемный канат 4 запасован через блоки 8 каретки 7 и плавающий блок 9, выполненный с грузо- захватным органом 10 (крюком). Конец тягово-грузоподъемного каната 4 соединен с кольцом 11, связывающим в бесконечное треугольное в плане кольцо канат 12, которь 1 й запасован через блоки 13 и 14, прикрепленные к опорам 15 и 16, и установлен наклонно в плане к трассе несущего каната 3 (угол а).Канатная установка работает следующим...

Номер патента: 1278289

Опубликовано: 23.12.1986

Автор: Бадера

МПК: B66C 1/36

Метки: грузозахватное

...орган 1 грузоподъемного 25механизма. В ось 4 ввинчен стержень 8противовеса 9, который расположен в плоскости вращения крюка 2 и под действиемсвоей тяжести поворачивает крюк 2 в ненагруженном состоянии в положение 1 (фиг, 3).К оси 4 прикреплен корпус подшипника 10, на оси 11 которого укреплена вставка 12, представляющая собой двуплечийрычаг с наружным плечом 13 тяжелее внутреннего 14 за счет цилиндрического противовеса 15,Вставка 12 фиксируется пружинным фиксатором 16, взаимодействуюшим с противовесом 15 наружного плеча 13, установленным на оси 4 крюка 2, так как при введении противовеса 15 в фиксатор 16 ось 17 вставки 12 упирается в носок 18 крюка 2. На щеке 5 установлен расфиксирующий упор 19, в который при повороте крюка 2...

Номер патента: 1261821

Опубликовано: 07.10.1986

Авторы: Бадера, Скобей, Смольский

МПК: B61B 12/02, B61B 7/00

Метки: каретка, трелевочная

...шкива 5, взаимодействующего с грузоподъемным канатом 6, на который навешен плавающий блок 7 с грузозахватным органом 8. Канатоведущий шкив 5 связан жестко со звездочкой 9, которая посредством цепной передачи 10 связана с звездочкой 11, выполненной заодно с шестерней 12, входящей в зацепление с зубчатым колесом 13. На зубчатом колесе 13 жестко закреплен упор 14, взаимодействующий с плечом 15 двуплечего поворотного упора 16 и неподвижным упором 17, размещенным на корпусе 1. Плечо 18 поворотного упора 16 взаимодействует с упором 19, установленным на несущем канате 4, а плечо 15 - с ограничителем 20 поворота двуплечего рычага на корпусе 1. Кинематика передачи движения от канатоведущего шкива 5 к жестко закреп. ленному упору 14 закрыта...

Номер патента: 1235809

Опубликовано: 07.06.1986

Автор: Бадера

МПК: B66C 1/36

Метки: грузозахватное

...1 У).Грузозахватное устройство содержит серийно выпускаемый промышленностью крюк 1, хвостовик 2 которого соединен с осью 3 вращения, щеки 4, стягиваемые осями 5 - 7. На ось 6, кроме того, надет хвостовик 8 для подсоединения устройства к траверсе 9 грузоподъем ного устройства. Хвостовик 8 крепится гайкой 10.Ось 3 выполнена с утолгцением 11, в которое ввинчен хвостовик 2 крюка 1 и стержень 12 противовеса 3. На оси 3 вра.цения крюка 1 шарнирно навешена вставка 14, выполненная в виде пово 1)отного двуплечего рычага, причем его наружное плечо 15 тяжелее внутреннего плеца 6, и поэтому в непагруженном положении 1 крюкавсегда занимает положение 111. Двуплечий рычаг (вставка 14) представляет собой две пластины (фиг. 2),соединенные осями 17 и 18....

Номер патента: 1221165

Опубликовано: 30.03.1986

Автор: Бадера

МПК: B66C 1/38

Метки: захватное, самоотцепляющееся

...в тело ползуна 5, и при любом наклоне устройства надежно прижимает скобу 15 к перемычкам 14, Пружина 18 посредством тяги 20 соединена с подпружиненным упором 2 . Корпус 1 в верхней части выполнен с отверстием 22 для подсоединения к стропам 23.За счет того, что пружина 18 соединена тягой 20 с упором 21 и с осью 19 ползуна 5, она всегда прижимает упор 21 к перемычке 24 скобы 15 и к перемычкам 14 ползуна 5. Скоба 15 выполнена с пазом 25, в котором размещается на оси упор 21, и наклонной частью (скосом) 26 для удобства 5 о 15 20 25 30 35 40 работы. Количество стропов 23 зависит от характера груза и способа застроповки, например, 27 - петля панели перекрытия (фиг. 1 и 2).Самоотцепляющееся захватное устройство работает следующим...

Номер патента: 1216126

Опубликовано: 07.03.1986

Автор: Бадера

МПК: B66C 1/38

Метки: захватное, самоотцепляющееся

...состоянии воспринимает нагрузку от веса груза. Скоба 6 снабжена подпружиненным упором 11 с возможностью опирания его на плечо 12 скобы 6. Корпус 1 в верхней части 13 имеет элемент 14, например строп для навешивания на крюк грузоподъемного механизма, при этом нижняя часть 15 разъемного корпуса 1 выполнена полой и с отверстием 16 в днище для захода в полость корпуса направляющих П-образных пластин и упора 11 скобы 6. Ползун 3 выполнен с резьбовым участком, на который навинчена гайка 17, опирающаяся при нагрузке на буртик 2 корпуса 1, разгру 5 1 О 15 20 25 30 35 жая пружину8 от восприятия нагрузкиот веса груза. Кроме того, корпус 1 с внутренней стороны нижней части 15 выполненс вертикальным прямолинейным участком 19длиной в (фиг....

Номер патента: 1214513

Опубликовано: 28.02.1986

Авторы: Бадера, Петрушка, Скобей

МПК: B61B 7/00

Метки: древесины, канатная, трелевки

...(Фиг. 4). Тяговый канат 9 запасован через блок 5, распопожепныйна конце вертикальной части мачты14, а тягово-грузоподъемный - черезблок 26, расположенный на концеповоротной стойки 19, которая в транспортном положении (положение ,Фиг. 1) ложится на кронштейн 27. 54 О15(с 1уНа несущем канате 17 навешена каретка 28 с грузовым блоком 29 и упор 30, а канат 17 соединен с тыловой опорой 31,растянутой растяжками 32. Для запасовки тягового каната 9 служат направляющие блоки 33, При установке канатной установки в рабочее положение используют растяжки 34. Органы управления; 35 - ручка тормоза, 36 - педаль сцепления, Для укладки груза служит разгрузочная площадка 37. Канаты на барабаны 8 и 10 укладываются при помощи канатоукладчиков 38 и 39 с...

Номер патента: 1166737

Опубликовано: 15.07.1985

Авторы: Бадера, Савицкий

МПК: A01G 23/08

Метки: деревьев, срезания

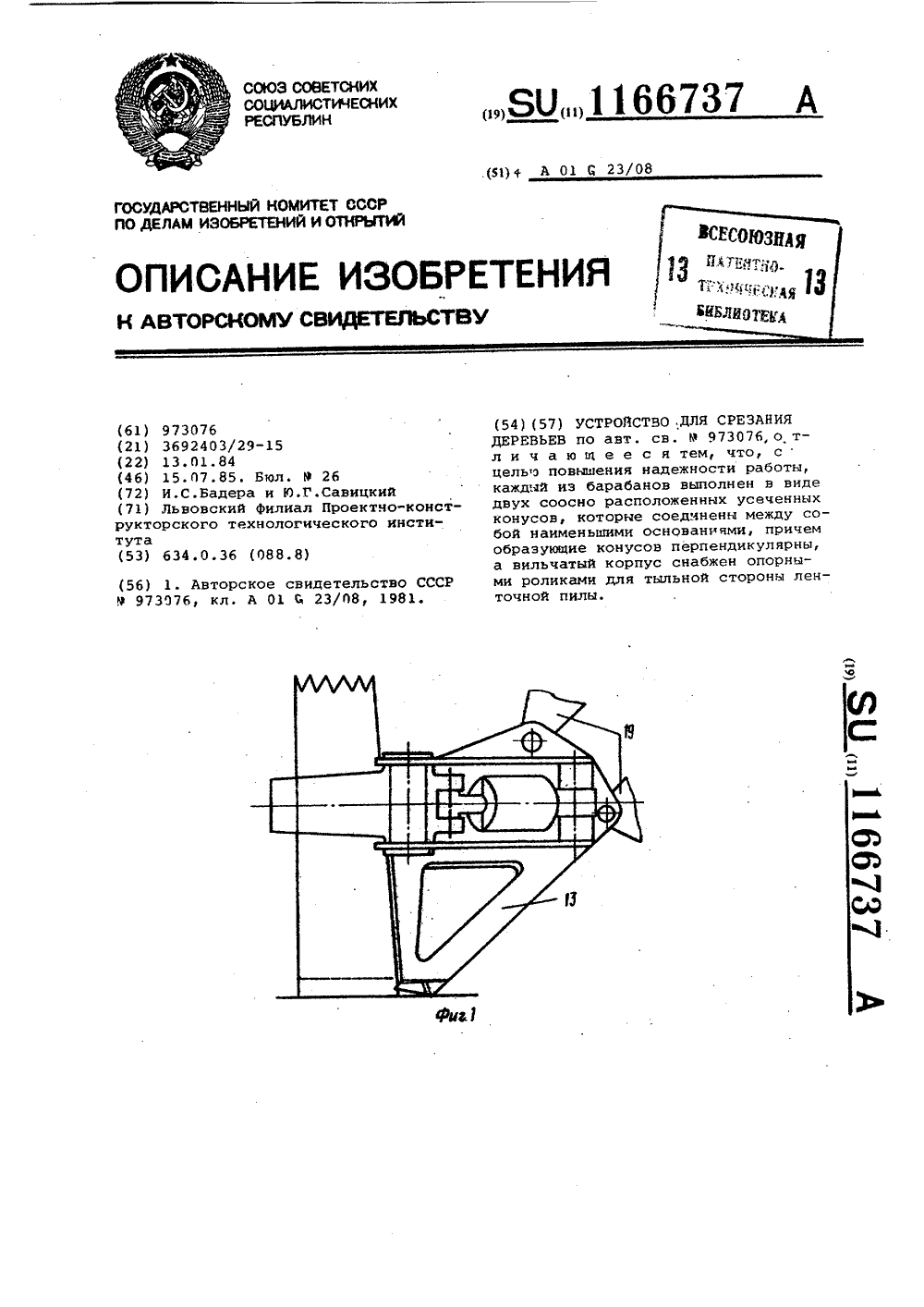

...барабаны 2и 3 закреплена бесконечная ленточная пила 5. За счет того, что барабани 2 и 3 установлены наклонно коси подачи, а их нижняя образующая 4параллельна плоскости пропила, нижняя часть ленточной. пилы 5, заключенная между ведомыми барабанами 3, 65 при ее натяжении устанавливается горизонтально, Ведущий барабан 2 смещен по высоте от ведомых барабанов 3 и поэтому ленточная пила 5 устанавливается наклонно (фиг.2). Барабаны 2 и 3 выполнены в виде двух соосно расположенных усеченных конусов б и 7 (фиг.5), направленных вершинами встречно, причем образующие конусов 8 и 9 перпендикулярны ( о= 90 ), Это увеличивает срок службы ленточной пилы, так как тыльная часть полотна ленточной пилы упирается в образу:ощу о конуса всей поверхностью, то...

Номер патента: 1162650

Опубликовано: 23.06.1985

Авторы: Бадера, Мартынцив, Хома

МПК: B61B 12/02, B61B 7/00

Метки: дороги, канатной, каретка, подвесной, трелевочная

...3 - вид Б на фиг, 2; на фиг. 4 - вид В на фиг. 2; на фиг. 5 - стопор несущего каната, вариант; на фиг. 6 - узел крепления пружины к вилке.Трелевочная каретка подвесной канатной дороги содержит корпус 1 с ходовыми катками 2, взаимодействующими с несушим канатом 3. Грузоподъемный канат 4 с грузозахватным органом 5 имеет бобышку 6. На оси 7 шарнирно подвешена подвеска 8, причем ось 7 (ось врашения подвески 8) совпадает соосно с осью 9 вращения (соединения) поворотного упора 10, .плечо 11 которого соединено, с тягой 12. Так как шарнирная подвеска 8 может поворачиваться на оси 7, то в той же точке и поворачивается тяга 12 на плече 11 упо 5 10 15 20 25 30 35 40 45 50 55 ра 10. Тяга 12 соединена шарнирно с вилкой 13, а к перемычке 14 крепится...

Номер патента: 1158421

Опубликовано: 30.05.1985

Авторы: Бадера, Скобей, Хома

МПК: B61B 7/00

Метки: канатная

...вертикальная составляющая от усилий в мачте 17. На отвале 15 соосно с барабаном 14 установлен .барабан 8 тягового каната 9, Оба соосных барабана 14 и 8 .установлены 4 О перпендикулярно продольной оси 20 самоходного шасси и имеют свои приводы 2 н 22, например гидромоторы, крутящий момент от которых передается через открытую зубчатую передачу 23, Соосное расположение бара" баиов на отвале перпендикулярно продольной осн самоходного шасси и размещение мачты с несущим барабаном сзади трактора в транспортном по- о ложении способствуют тому, что вес размещается симметрично в пределах наГруэки переднего и заднего мостов) и центр веса в пределах габаритов трактора, т.е. он не меняет транс-портных характеристик самоходного шасси. На несущем...

Номер патента: 1137054

Опубликовано: 30.01.1985

Авторы: Бадера, Савицкий, Хома

МПК: B66C 1/38

Метки: захватное, самоотцепляющееся

...фиг. 4 - сечение Б-Б на фиг. 1; на фиг. 5 - самоотцепляющееся захватное устройство с захваченным грузом; на фиг. 6 - зажимнаявилка; на фиг. 7 - сечение В-В нафиг. 6; на фиг. 8 - С-образная. скоба; на фиг. 9 - то же, вид сбоку.Самоотцепляющееся захватное устройство включает корпус, образованный из двух щек 1, соединенных междусобой осью 2 для шарнирного закрепления на ней С-образной скобы 3,оси 4 и 5 и ось 6 для подвешиванияустройства к грузоподъемному механизму,1Щеки 1 выполнены с выступом 7,Б-образным вырезом 8 для размещенияв нем колец 9 стропов 10 и.упором1, на который опирается в нагруженном положении ось 12 зажимной вилки13, Зажимная вилка 13 снабжена собачками 14, подпружиненными пружиной 15 на осях 16, Зажимная вилка13 также...

Номер патента: 1119846

Опубликовано: 23.10.1984

Авторы: Бадера, Савицкий

МПК: B27G 13/08

Метки: фреза

...или оба могут быть ведущими, секции режущих элементов 3 с винтообразными лезвиями на наружной части и гибкий вал 4, выполненный с одного конца с упорной головкой 5, установленной на упорно-натяжной гайке 6, а с другого - выполнен с резьбой. Оба конусных хвостовика 1 и 2 имеют поперечный паз 7 с образованием выступов 8 при помощи которых они присоединяются к приводным органам лесозаготовительной машины, Один из конусных хвостовиков фрезы, например, хвостовик 1, имеет цилинд 10 15 20 25 30 35 40 рическое отверстие, в которое входит шайба 9 для упора натяжной гайки 10 при вкручивании в резьбовой конец гибкого вала 4 (фиг. 3), Конусный хвостовик 2 (фиг. 4) выполнен с внутренней резьбой для взаимодействия с упорно-натяжной гайкой 6. На...
