F26B 3/08 — с целью разрыхлить их, например для образования псевдоожиженного слоя

Номер патента: 629419

Опубликовано: 25.10.1978

Авторы: Габзималян, Каплан, Кибрик, Любошиц, Туркестанов, Шейман

МПК: F26B 3/08

Метки: сушки, сыпучих

...размеров, то в этом случае следует греющую среду направлять сверху вниз, что при пониженных коэффициентах теплообмена будет препятствовать возникновению нежелательных температур ных изменений.На чертеже дана схема установки, реализующей предлагаемый способ сушки.Газообразный агент, нагретый в калорифере 1, нагнетается вентилятором 2 под вибрирующую поверхность 3 и, пройдя через слой 4 материала, вновь поступает в калорифер 1. По истечении времени нагрева вентилятор 2 и калорифер 1 отключают и полают охлаждающий воздух вентилято6294 19 Формула изобретения Составитель В.ехред О. Луговаяираж 875 кар Корректор Е. Пап Подписное Редактор Л. Гребеннико Заказ 6053 Г 35 Государственного комитета Совета по делам изобретений и отк035,...

Номер патента: 646163

Опубликовано: 05.02.1979

Автор: Эльперин

МПК: F26B 3/08

Метки: встречных, дисперсных, струях, термообработки, термочувствительных

...отработавшего газа в атмосферу или для подачи его на рециркуляцию в установку.Рабочий процесс установки протекаетследующим образом,Газовый поток, подогретый в теплообменнике 1, по трубопроводу 2 подается вустановку и поступает по ветви 4 в разгонный канал 9 горячего газа, Возможна такжеподача небольшого количества горячего газапо ветви 3, снабженной шибером 5 послеразбавления его холодным воздухом илирециркулирующим газом, подаваемым черезпатрубок 6, снабженный регулирующим шибером 7. В основном по ветви 3 в разгонныйканал 9 подается холодный воздух. В потокхолодного газа (воздуха) питателем 8 подается подсушиваемый дисперсный материал.В зоне соударения потоков возникает 15колебательное движение частиц обрабатываемогодисперсного...

Номер патента: 661203

Опубликовано: 05.05.1979

Авторы: Зексер, Любошиц, Майсоценко, Мельцер, Печерская, Фролов, Цимерман, Эльперин

МПК: F26B 3/08

Метки: дисперсных, сушки

...тепломассообменником 6, имеющим полую вставку 7, образующую циклон. Нижняя часть тепломассообменника 6 сообщена с шахтой 8 для охлаж дения материала. Установка имеет вентилятор 9 для подачи воздуха в шахту 8 через осушитель 10 и вентилятор 11 для отсоса отработавших газов из тепломассообменника 6 через регенератор 12. Осушитель 10 имеет ороситель 13 для распыла жидкого сорбента и подключен магистралью 14 с насосом 15 к регенератору 12, который в свою очередь, магистралью 16 с воздушным теплообменником 17 соединен с оросителем 13. Шахта 8 включает разгрузочное устройство 18 и окно 19, соединяющее ее с шахтой 4, Шахты 4 и 8 имеют общую стенку 20, служащую теплообменной поверхностью,Установка работает следующим образом.Из бункера 5 влажный...

Номер патента: 676831

Опубликовано: 30.07.1979

Авторы: Мартыняк, Ратыч

МПК: F26B 3/08

Метки: 2-кето, гидрата, гулоновой, диацетон, кислоты, сушки

...сушки таким способом малопроизводителен и малоэффективен, поскольку сушка происходит в неподвижном слое при наличии плохо проводящих тепло зазоров 20 между противнями и греющими плитами.Наиболее близким по технической сущности является способ сушки гидрата диацетон 2-кето-гулоновой кислоты в вращающихся аппаратах барабанного типа.Влажный материал вручную загружают в питатель барабанной сушилки. Сушку гидрата проводят в барабане при температуре не более 35 С в течение 2 - 2,5 ч путем посредственного контакта с теплоноситеем. Недостатком известного способа является невысокая интенсивность процесса сушки.Цель изобретения - интенсификация процесса тепломассообмена.Поставленная цель достигается тем, что сушку ведут в кипящем слое в...

Номер патента: 723329

Опубликовано: 25.03.1980

Авторы: Голубкович, Ударов, Чижиков

МПК: F26B 3/08

Метки: продуктов, сельскохозяйственных, сушки

...семном слое осуществляют их непрерьние и скорость агента поддержива1,0 - 2,0 м/с, а продувку газообразв псевдоожиженном слое проводятдии, на первой из которых скорсоподдерживают равной 5-7 м/с, а н1,0 - 2,5 м/с.На чертеже приведена схема устасушки по предлагаемому способу.Сушку семян по предлагаемомуществляют следующим образом,ленными на валу питателя. Семена, подсушенные до 26 - 35%, с помощью лопастей 5 непрерывно перемешаются в камеру б, где под дей. ствием сушильного агента, движущегося со ско. ростью 5 - 7 м/с, высушиваются в псевдоожиженном фонтанирующем слое. Окончательная досушка семян до влажности 7 - 9% производится в камере 7, куда семена перетекают через отверстие 8, Агент сушки, поступающий в эту камеру, подогревается в...

Номер патента: 731228

Опубликовано: 30.04.1980

Авторы: Коваленко, Коломийцев, Науменко, Огиенко, Огородничук, Салихов, Сычев

МПК: F26B 3/08

Метки: грануляции, сушки

...250 - 750 С и необходигмое содержание свинца в гранулах не менее 30%,В качестве термостойких добавок могут быть использованы инертные вещества, химические соединения и:простые,вещества, не образующие с,исходным материалом еще более легкоплавких соединен:й, ил; материалы, содержащие ценные элементы, которые при переработке гранул могут быть извлечены в отдельный продукт. Вссовос соотношение исходного легкоплавкого материала и термостойких всществКоличество дутья на печьКС, тыс. нм/ч я"1 см иература теплоносителянод решеткой, "С Производительность печиКС по упаривасмой водеяпч суткиКрупность гранул, л.и Прямой выход гранул, оо Испытания при сушке п)льны шлама 35 без добавки термостойких веьцеств (пр 11- мер 1) показали, что...

Номер патента: 737732

Опубликовано: 30.05.1980

Автор: Ларионов

МПК: F26B 3/08

Метки: продуктов, сушки, трудносохнущих

...700/кФГ Теплоноситель под решетку подается через щель при г. = 180 в 2 С со скоростью 20 м/с. При скорости движения решетки, соответствующей времени продувки 10,0 с и выдержки в плотном слое 50 с через 1 ч влагосодержание продукта снижается с 4 до 1 кг/кг. Высота слоя 15 сокращается до 15 - 20 мм. Расход тепловой энергии составляет 830 ккал на 1 кг испаренной влаги, После окончательной досушки до 0,14 кг/кг плотность отдельных кубиков составляет 1500 кг/м з. Это примерно в 2 раза выше, чем при сушке по известному способу. Кубики практически не имеют деформации, прогиба граней и заостренных ребер. Восстановленный продукт имеет однородную консистенцию.737732 Составитель А. Плановский Редактор Л. Гольдина Техред К. Шуфрич Корректор...

Номер патента: 754172

Опубликовано: 07.08.1980

Авторы: Брусиненко, Михайлик, Слижук, Худолей

МПК: F26B 3/08

Метки: грануляции, кипящем, охлаждения, слое, сушки

...канал 7 горячих гранул и патрубки 8, 9 выгрузки сухого материала и вывода отработанных газов соответственноСушилка работает следующим образом.Предварительно в камерусушки и грануляции засыпают в качестве центров гранулообразования мелкие фракции гранул и через короб 6 подают охлаждающий воздух. Затем в кипящий слой центров гранулообразования в камере 1 подают в нескольких точках, расположенных в направлении их выгрузки, линии движения гранул и пере754172 формула изобретения Сукноюолгриал крестно к направлению их выгрузки, через распылители 3 исходный раствор и высокотемпературный газ.Таким образом, при перемещении гранул в камере 1 по наклонной решетке 2 происходит одновременный рост гранул (за счет напыления исходного раствора...

Номер патента: 775557

Опубликовано: 30.10.1980

Авторы: Кабалдин, Кучко, Розанова

МПК: F26B 3/08

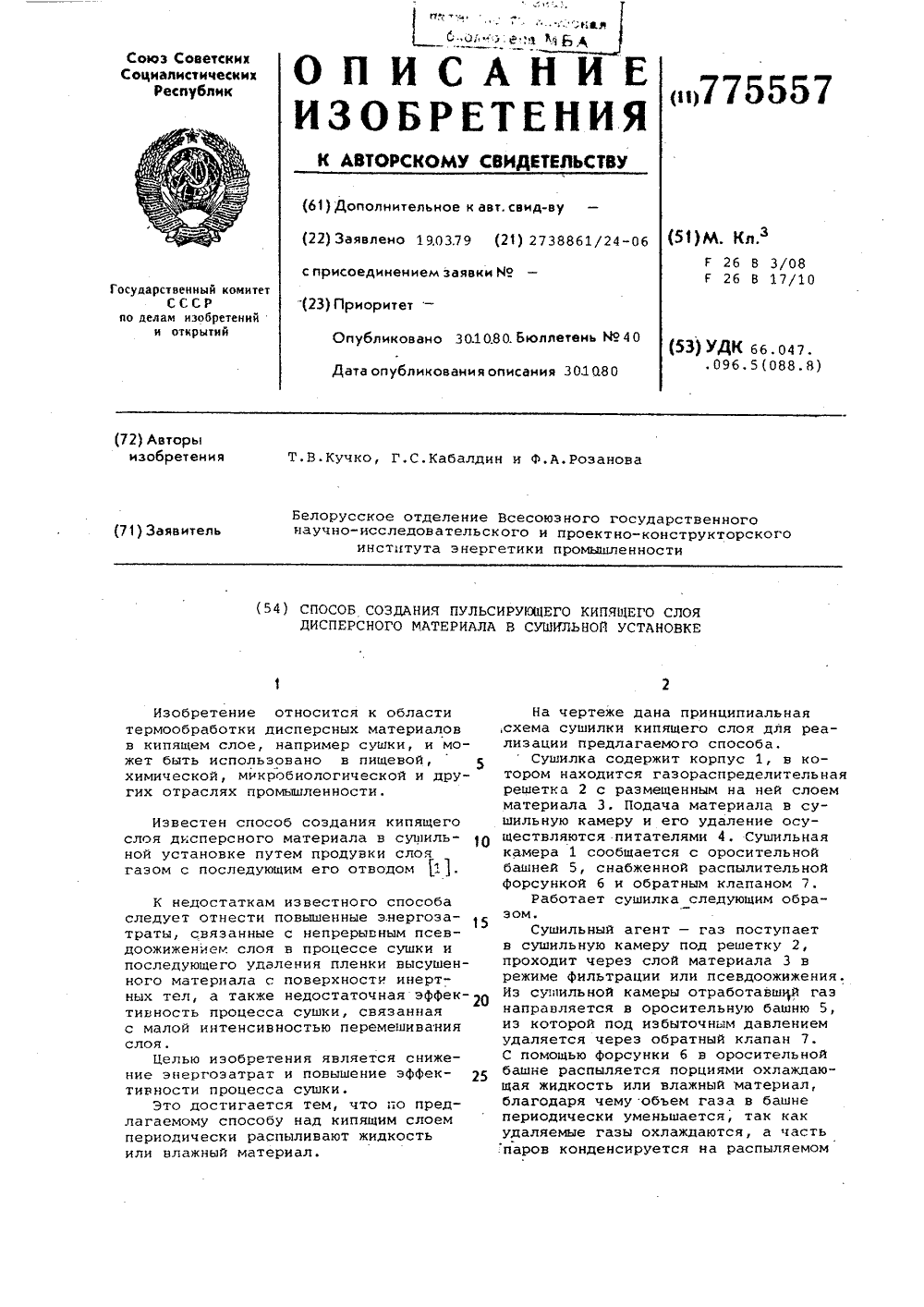

Метки: дисперсного, кипящего, пульсирующего, слоя, создания, сушильной, установке

...слоя для реализации предлагаемого способа.Сушилка содержит корпус 1, в котором находится газораспределительная решетка 2 с размещенным на ней слоем материала 3. Подача материала в сушильную камеру и его удаление осуществляются питателями 4, Сушильная камера 1 сообщается с оросительной башней 5, снабженной распылительной форсункой 6 и обратным клапаном 7.Работает сушилка следующим образом.Сушильный агент - газ поступает в сушильную камеру под решетку 2, проходит через слой материала 3 в режиме фильтрации или псевдоожижения. Из сушильной камеры отработавший газ направляется в оросительную башню 5, иэ которой под избыточным давлением удаляется через обратный клапан 7. С помощью форсунки 6 в оросительной башне распыляется порциями...

Номер патента: 800532

Опубликовано: 30.01.1981

Авторы: Куц, Репринцева, Федорович, Чижик

МПК: F26B 3/08

Метки: жидких, сушки

...воздухом и последующей транспортировки на распылв кипящий слой, имеющий температуруна 5-10 С ниже температуры плавленияо30 материала.800532 Формула изобретения На чертеже схематически показанаустановка, работающая по предлагаемому способу.Установка содержит бак 1, насос 2для подачи раствора, компрессор 3для подачи воздуха через подогреватель 4 в трубу 5, где воздух в процессе транспортировки контактирует сраствором. Установка содержит такжесушилку 6 кипящего слоя с сопловымкольцевым коллектором 7 для распылагорячего раствора. Сушилка снабженациклоном 8, фильтром 9 и вентилятором 10, имеет также подогреватель 11,воздуха, диффузор 12 и разгрузочноеустройство 13,Установка работает следующим образом. Раствор или суспензию, предназначенные...

Номер патента: 821877

Опубликовано: 15.04.1981

Авторы: Калиновская, Мартыняк, Ратыч

МПК: F26B 3/08

Метки: сушки, сыпучих

...содержит гранулятор 1,вибрационную сушилку 2 с рабочимиконтейнерами 3, 4 и 5, снабженную виб.ровозбудителями 6 и разгрузочнымшлюзовым затвором 7, источник 8 первичного теплоносителя, источник.9вторичного теплоносителя, циклон 10и вентилятор 11.. Установка работает следующим образом.Влажные липкие гранулы кормовогоконцентрата -лизина с наполнителемяз гранулятора 1 непрерывно поступают в вибрационную сушилку 2. Сушилка получает круговые колебательныеимпульсы от вибровозбудителей 6 и передает их гранулам с частотой 1040 Гц и амплитудой 4-10 мм. Гранулы 2 Осовершают круговые колебания. Одновременно в слой подается первичныйтеплоноситель от источника 8 со скоростью 2 м/сек и температурой 90 С.В зоне загрузки гранул для...

Номер патента: 826170

Опубликовано: 30.04.1981

Автор: Мествиришвили

МПК: F26B 3/08

Метки: высоковлажных, сушки, сыпучих, термочувствительных

...в конце камеры 4, которые одновременно со сдавливанием иизмельчением материала приводят в дви жение с определенной частотой и: амплитудой решетку 9 и саму камеру 4от эксцентрикового привода 8. Затемвысушиваемый материал пересыпаетсяв камеру 5, в которой подвергается 45второй ступени обработки. Количествои назначение вальцов, установленныхв конце камер, можно изменять, а зазор между вальцами - регулировать всоответствии с требованиями техналогии сушки. По требованию производ-,ства после течки 10 можно установитьмелющее устройство для получения муки.П р и м е р 1, Яблочные выжимки с 55широким гранулометрическим составом,продуваются сушильным агентом в иброкипящем слое через перфорированноеднище в течение 5 мин, после чего...

Номер патента: 826171

Опубликовано: 30.04.1981

Авторы: Новоселов, Резчиков, Сорочинский

МПК: F26B 3/08

Метки: матер, охлаждения, сыпучих

...Кроме того, скорость продувкивоздуха в плотном подвижном слое в1,5-3 раза меньше, а в кипящем в 1,53 раза больше критической скоростипсевдоожижения.На чертеже схематически изображена установка, в которой осуществляется предлагаемый способ.Установка содержит бункер 1 сырого зерна, теплообменник 2 с плотнымподвижным слоем, теплообменник 3 скипящим слоем, в котором размещена ох,лаждающая поверхность 4, охладитель5 рассола и воздухоохладитель б,Установка работает следующим образом.Сырое зерно температурой 20-25 Си влажностью 18-207 из накопительного бункера 1 попадает последовательно в теплообменники 2 и 3. В теплообменнике 3 кипящего слоя, являющемсякамерой окончательного охлаждения,зерно обрабатывают охлажденным воздухом с...

Номер патента: 832275

Опубликовано: 23.05.1981

Авторы: Кудряшов, Мартыненко, Мельников, Микенин, Фокин

МПК: F26B 3/08

Метки: высоковлажных, материа-лов, сушки

...прижимает фильтровальный диск 4 с фильтрующей тканью к газораспределительной решетке 2. Включается вакуумная система. Через питатель 9 в камеру 1 подается суспензия, которая сразу начинает обезвоживаться, и на поверхности газораспределительной решетки 2 образуется слой обезвоженного до определенной степени высокодисперсного материала. После окончания подачи суспензии образованный слой материала еще некоторое время отжимается вакуумом. Таким образом, из продукта механическим путем выводится так называемая свободная влага. Значение остаточной влаж.- ности продукта после механического обезвоживания должно иметь значение, близкое к критическому, По окончании механического обезвоживания фильтровальный диск 4 с помощью привода 12 отделяется...

Номер патента: 840627

Опубликовано: 23.06.1981

Авторы: Голиков, Кононова, Ляхов

МПК: F26B 3/08

Метки: вкипящем, пульп, растворов, слое, сушки

...снижение расхода топлива.Укаэанная цель достигается тем, что подачу первичного воздуха осуществляют с коэффициентом избытка воздуха д.1,0 - 1,2, разбавление топочных газов и зоне горения ведут до 800 й1000 С, а в зоне смещения - до температуры, меньшей на 10-20 С температуРы плавленияпродукта в кипящем слое, причем топочные газы разбавляют отходящими газами после их очистки в.виде двух регулируемых потоков.Целесообразность обеспечения коэф фициента избытка воздуха с 1,0-1,2 обусловлена тем, что при подаче первичного воздуха с коэфФициентом меньшим 1,0 топливо сжигается неполностью, что приводит к увеличению расхода топлива и взрывоопасно, а увеличение с больше 1,2 приводит также к увеличению расхода топлива из-за дополнительных потерь...

Номер патента: 877264

Опубликовано: 30.10.1981

Автор: Кучко

МПК: F26B 3/08

Метки: дисперсных, кипящем, слое, сушки

...слоя осуществляется рассекателем 8; а подача и удаление материала - дозаторами 9. Загрузка материала производится через бункер 10. На линии 11 удаления паров из сушилки установлен пульсатор 12, между ним и создающим вакуум устройством (не показано) расположена емкость (ресивер) 13.Сушилка работает следующим образом.В исходном положении линия удале-. ния паров перекрыта пульсатором 12. При нагревании материала в слое начинается выделение паров, которые заполняют надслойное пространство до пульсатора), и затем, проходя через решетку 2 вниз, заполняют и педслойное пространство. В это время вакуум-аппарат работает на емкостьресивер) 13, повьппая в нем разреже ние, Затем пульсатор 12 открывает линию удаления паров, и пары из...

Номер патента: 879207

Опубликовано: 07.11.1981

Авторы: Доброногов, Лукач, Марчевский, Петров, Тарасова, Ходатенко

МПК: F26B 3/08

Метки: инертных, кипящем, слое, сушки, сырьевого, тел, цементного, шлама

...слое осуществляют следующим 5 образом.Теплоноситель, пройдя аатрубок 8 и газорасиределительную,решетку 6, поступает в рабочую зону алларата 4. Через бункер 7 в аппарат 4 загружается первоначальная 20 порция юнертных тел (частиц цементногоклинкера), при этом образуется кипящий слой инертных тел. В шламовый аитатель 1 подается цементный шлам, содержащий ,камневидные включения,размерами до 5 20 мм. Излишки шлама переливаются через верх и поступают в шламовый бассейн.Прн помощи,вращающегося барабана 2, связанного с лрнводом и позволяющим регулировать скорость вращения барабана, Э 0 осуществляется дозирование и очистка откамневидных включенийразмеры которых превышают размеры внертных тел. Это достигается за счет щирины щелей 3. Прошедший...

Номер патента: 885753

Опубликовано: 30.11.1981

Авторы: Аксамитный, Бекерман, Горячев, Зедлец, Ковалев, Олефир

МПК: F26B 3/08

Метки: растворов, сушки

...по периметру камеры 1 в области верхней границы кипящего слоя инертных тел 4, и охватывает факелц диспергируемого раствора, поступающего через форсуикк 6, При этом происходитинтенсивная предварительная подсушка раствора в факелах сопел 5, Предварительноподсушенный материал поступает далее ввысокотемпературную зону восходящего движения инертных тел 4 над насадком 3. Вуказанной зоне за счет встречно-направленных потоков высушиваемого продукта (сверху) и подогретого центрального потока теп.лоносителя в виде ряда параллельных кольцевых струй с горячими инертными телами 4 (снизу) достигается интенсивное высушивание материала. Окончательная до-.сушка и обрушение его в виде пыли происходит в режиме интенсивного псевдоожиже иия периферийным...

Номер патента: 896343

Опубликовано: 07.01.1982

Авторы: Демидов, Зарембо, Куцакова, Падохин

МПК: F26B 3/08

Метки: растворов, сушки, сыпучих, термочувствительных

...или инертные тела с оболочкой, имеющей высокую влажность, поэтому температуру теплоносителя в указанном сечении можно поддерживать выше температуры плавления высушиваемого материала, одновременно сохрлняя температуру в слое ниже температуры плавления высушиваемого материала, вследствие чего термический КПД увеличивается. Это увеличение особенно заметно при сушке термочувствительных материалов в частности казеина и молока.Увеличение термического. КПД позволяет уменьшить габариты корпуса.На фиг. 1 схематически изображена установка для осуществления предлагаемого способа; вид сбоку:, на фиг. 2 - то же, вид спереди; на фиг. 3 - установка, предназначена для сушки растворов на инертных телах.Корпус установки имеет прямоугольное поперечное...

Номер патента: 918733

Опубликовано: 07.04.1982

Авторы: Антонишин, Васильева, Козлова, Шлапкова

МПК: F26B 3/08

Метки: тепломассообмена

...продувки дополнительно подводят тепло излучением 2.Однако известный способ энергоемок и не позволяет осуществлять высокоэффективную обработку изделий. Цель изобретения - интенси цесса при обработке изделий, в слой зернистого материала.Поставленная цель достига локальную продувку слоя веду газообразного агента, подавае честве 5 - 6% от количества во ющего теплопроводность выше леднего.При этом в качестве газооб та, подаваемого на локальную п пользуют гелий.918733 Составитель Ю. МаРедактор И. Николайчук Техред А. БойкасЗаказ 21 2/21 Тираж 738ВНИИПИ Государственного комитепо делам изобретений и отк113035, Москва, Ж - 35, Раушскаяфилиал ППП Патент, г. Ужгород, ул типчикКорректор О. БилПодписноета СССРытийаб., д. 4/5Проектная, 4 На чертеже...

Номер патента: 922460

Опубликовано: 23.04.1982

Автор: Шипов

МПК: F26B 3/08

Метки: тепловой, шипова

...контура, а в многокамерныхустановках еще и путем многократногонагрева агента с помощью теплообменных элементов, размещенных над слоем. На фиг. 1 схематически показана однокамерная установка взвешенного слоя, работающая по предлагаемому способу с естественной циркуляцией теплоносителя в контуре; на фиг.2 однокамерная установка с рекуперативным теплообменником и принудитель922460 6нитрит-нитратной смеси солей с рабо.чей температурой 500 С), а потом направляют их под газораспределительные решетки 2 в качестве газообразного агента на псевдоожижение непосредственно или через рекуперативныйтеплообменник 8. Теплообменник 8 может служить для нагрева псевдоожижающего агента, Нагретый теплоноситель1 О также передает взвешенному слою...

Номер патента: 932154

Опубликовано: 30.05.1982

Авторы: Репринцева, Федорович, Чижик

МПК: F26B 3/08

Метки: жидких, сушки

...Государственного комитета СССРпо делам изобретений и открытий113035 Москва, Ж, Раушская наб д, 4/5 Филиал ППП "Патент, г. Ужгород, ул. Проектная,4 Осуществление предварительногонагрева жидких материалов при непосредственном контакте с горячимвоздухом позволяет получить более высокие. значения коэффициента теплоотдачи от газа к жидкости, что приводитк интенсификации теплообмена 3 1.3Однако этот способ не может бытьиспользован для сушки суспензий достаточно высокой концентрации, и жид.ких паст, Это происходит потому, чтов расходной емкости для жидких продуктов, например в бачке, осаждаютсятвердые частицы суспензии, в результате чего первоначальная концентрация по высоте емкости становитсяоднородной и на дне образуетсягустой осадок,...

Номер патента: 932155

Опубликовано: 30.05.1982

Авторы: Баламут, Зайдман, Новиков, Осипов, Рябинков, Суровикин

МПК: F26B 3/08

Метки: гранул, сажи, сушки

...на фиг. 2 разрез А-А на Фиг.1. 20Аппарат для сушки гранул сажи содержит сушильную камеру 1, газо- распределительную решетку 2, патрубки для ввода 3 и вывода 1 теплоносителя, загрузочный 5 и разгрузочный 25 6 патрубки, трубопровод 7 для подвода дополнительного потока теплоносителя и поворотные лопаточные завихрители 8. Осуществить закрутку дополнительного штока теплоносителя зо лопаточными завихрителями 8 мЬжно Производительность, кг/ч Исходная влажность гранулсажи,Й Расход основного потокатеплоносителя, подаваемогопод слой гранул, нм /ч3 Давление основного потока теплбносителя, подаваемого под слойгранул, кПа Расход дополнительного потока газа, нм /ч Давление дополнительного потока газа, кПа Температура теплоносителя, СО Интенсивность...

Номер патента: 954742

Опубликовано: 30.08.1982

Авторы: Голубев, Капитов, Кириллов, Лабутин, Сафин

МПК: F26B 3/08

Метки: дисперсных, сушки

...высокой частоты, В нижней части сушильной камеры расположен клапан 5, предназначенный для резкой разгерметизации камеры 1, В верхней части камеры 1 расположен клапан 6, через который он подключается к вакуумному насосу. В верхней части камеры 1 над слоем материала 3 установлена 1 О преграда 7 в виде диаметрально распо ложенных ножей.Установка работает следующимобразом.Влажный материал 3 помещают в 15 сушильную камеру 1 на сетку 2 и нагревают с помощью конденсатора 4 заданное время. Затем нагрев прекращают и камеру вакуумируют через клапан 6 до заданного давления. После стадии вакуумирования производят резкое сообщение подслоевого пространства с атмосферой при помощи клапана45, Создавшаяся разность давлений под слоем и над слоем...

Номер патента: 954743

Опубликовано: 30.08.1982

Авторы: Калиновская, Калиновский, Криницкий

МПК: F26B 3/08

Метки: сушки, сыпучих

...нагревают и далее подают последовательно в зоны 2 и 3, которые выполнены в виде О -образных вибрирующих желобов, перфорированных снизу.Под влиянием круговых и линейных колебаний материал непрерывно перемещается из желоба в желоб. Основныекруговые колебания, разрыхляя материал, перемещают каждую частицу покруговой траектории. Линейные колебания, создаваемые отдельным виЬровозбудителем, накладывают на материал поступательную составляющую. Скорость направленных линейных колебаний позволяет регулировать время пребывания материала в каждом желобе. В зависимости от режима сушки конкретного материала и требуемой производительности рассчитывают необходимуюскорость линейных колебаний, Импульсы линейных колебаний сушильной камеры передаются...

Номер патента: 974068

Опубликовано: 15.11.1982

Авторы: Михайлик, Храмцов, Юдицкий

МПК: F26B 3/08

Метки: вакуумной, полидисперсных, сушки

...режим ведут без паузы между окончанием подачи газа в одну зону и началом подачи в другую.На фнг, 1 изображена сушилка дляосуществления данного способа; нафиг, 2 - графический пример.Сушилка содержит вертикальную камеру 1, внутри которой соосно установлено теплообменное устройство 2для контактнбго подвода тепла в слойматериала. Псевдоожижающий гаэ подводят через патрубок 3, снабженныйпульсаторами 4, которые размещенына распределительных каналах 5, подключающих патрубок 3 к нижней части 15 камеры 1. Загрузка материала производится через люк 6, а выгрузка -через запорное устройство 7, Отработавший гаэ удаляется через фильтр 8подключенный к вакуумному наоосу.Патрубок 3 также может быть снабженэлектромеханическим клапаном 9, ак...

Номер патента: 985646

Опубликовано: 30.12.1982

Авторы: Бергманн, Грюнцел, Елспас, Йоахим, Кюнне, Лотар, Миттелштрас

МПК: F26B 3/08

Метки: аппаратов, псевдоожиженным, регулирующее, слоем

...вентиль в газопроводящем проводе узла отвода продукта с сор тировочным эффектом закрывается, в то время как регулирующий вентиль в магистральном газопроводе открывается, Этим самым через узел отвода продукта с сортировочным эффектом про 45 ходит меньше газа, вследствие чего частицы меньшего диаметра могут выгружаться из аппарата, что приводит к уменьшению содержания твердого вещества в псевдоожиженном слое и к снижению потери давления в слое, В случае уменьшения потери давления в слое оба вентиля действуют обратно, т. е. вентиль в газоподводящем проводе открывается, в то время.как .вентиль.в магистральном газопроводе закрывается, в результате чего только высушенные частицы большого диаметра могут выгружаться из аппарата, а...

Номер патента: 996812

Опубликовано: 15.02.1983

Авторы: Ведерников, Зедлец, Корнейчук, Розанов

МПК: F26B 3/08

Метки: раствора, сорбозы, сушки

...теплоносителя, Та частьмя пребывания их в зоне с высокойдиспергиронанной сорбозы, которая 4" температурой незначительно и гранулыдостигла поверхности кипящего слояи щего слоя, не успевают нагреться выше 80 С.покрывает гранулы, находящиеся наверху слоя. В результате недостаточно. Сушку гранул на первой стадии провысокой интенсивности кипения смочен- изводят до влажности 0,5-1,5. Уканые гранулы при движении в кипящем 1 занное значение нлажности являетсяслое способны соединяться между со- оптимальным, так как при более высобой в агломераты, что приводит к соз- кой влажности гранул. вязкость слояданию застойных зон, прорыву теплоно- возрастает, интенсивность кипения пасителя через слой, нарушению кипе- дает и создаются...

Номер патента: 1004723

Опубликовано: 15.03.1983

Авторы: Бергманн, Грюнцел, Елспас, Йоахим, Кюнне, Лотар, Миттелштрас

МПК: F26B 3/08

Метки: процесса, псевдоожиженным, слоем, сушилках, сушки

...слоем и при изменяющихсявнешних условиях,Поставлена задача создать регулирующее приспособление, обеспечивающее оптимальные энергетические условия работы с учетом влияющих величин, т,е. влажности твердого вещества условий массопередачи в псевдоожиженном слое, а также температурывходящего воздуха и влажности воздуха,Согласно изобретению задача решается тем, цто в газовыпускном патрубке аппарата с псевдоожиженным слоемрасположены электрицеские органы для35регулирования температуры, соединенные с управляющими органами дозировочного насоса и. устройства для подачиисходных гранул а также с управляю46щим органом регулирующего вентиля,который в свою очередь соединен с водопроводом, кончающимся в форсунке,которая входит в псевдоожиженный...

Номер патента: 1011968

Опубликовано: 15.04.1983

Авторы: Демидов, Дземешкевич, Караченцев, Курочкин

МПК: F26B 3/08

Метки: дисперсных, кипящем, слое, сушки

...материала ступенчато уменьшают относительно предыдущего при общем уменьшении расхода в 2 - 3 раза, причем уменьшение расхода всех потоков осуществляют синхронно, а зонуслоя, в которую подают поток с наименьшим расходом, продувают теплоносителем пониженной температуры.Кроме того, расход теплоносителя ступенчато уменьшают вдоль направления движения слоя на 15 - 25/о.На фиг. 1 схематически изображено уст. ройство для реализации предлагаемого способа сушки; на фиг. 2 - термограммы сушильного процесса (а - по описываему способу; б - при равномерном распределении материала над зоной сушки; в при подаче материала в начало зоны сушки) на фиг. 3 - часть 1 - х диаграммы - (энтальпия - влагосодержание) состояния воздуха при испарительном...
