Рудевич

Номер патента: 1795928

Опубликовано: 15.02.1993

Авторы: Моргачев, Попов, Рудевич, Солодилов, Стойко

МПК: B22C 1/00, B22C 3/00, B22C 9/00 ...

Метки: наплавки, электрошлаковой

...контроля уровня заливаемого шлака 9, установленное на стойке 10,Устройство контроля уровня шлака 9 состоит (фиг.2) из корпуса 11, в тубусе 12 которого размещены три светового малого диаметра,.расположенные в ряд по вертика ли (один над другим); два из которых 13 предназначены для канализации светового потока от расплавленного шлака к фотореэисторам 14 и 15, размещенных на одном конце световодов 13; На другом конце световадов 13 размещен сменный светофильтр 30 16 и насадка 17, световод 18 и аналитический.блок управления 19; 35 40 Третий световод 18 предназначен для визуального наблюдения и первоначальной настройки устройства в заданную точку стенки кристаллизатора 4, Визуальную настройку световода 18 производят один раз перед наплавкой...

Номер патента: 1708383

Опубликовано: 30.01.1992

Авторы: Пантюхин, Рудевич, Седлов, Стерхов, Шульга

МПК: B01D 19/00

Метки: акустический, деаэратор

...Сверху на корпусе деаэратора установлена крышка 17 также выполненная в шумозащищающем исполнении, например, с двойными стенками, между которыми помещено супертонкое волокно. В крышке имеется штуцер 18 для вывода выделяющегося газа. Снизу к основанию деаэратора укреплен звукозащитный кожух 19, через который посредством уплотненного отверстия (не показано) осуществлен подвод питания к первичным 5 10 15 20 25 30 35 действием акустического поля жидкость деаэрируется на подходе к первичному источнику так, что значительно повышается ее звукопрозрачность, что и предотвращает потери акустической энергии в промежуточной среде до 60-80%, Далее колебания через вторичный источник передаются рабочей среде 24; Стержневые упоры 12, поджатые сверху ко...

Номер патента: 1599651

Опубликовано: 15.10.1990

Авторы: Дианов, Ефимов, Кислицын, Потоцкий, Рудевич

МПК: G03C 1/74

Метки: кинофотоматериала, многослойного, рулонного

...слоя, Сигнал о повышении температуры первого слоя воспринимается пирометром 8 и управляющее устройство 13 передает сигналы на исполнительные механизмы 12 и 14. По окончании нанесения и студенения модельного слоя (фиг. 2, отрезки в - г) заслонку 9 переключают на режиме сушки второго слоя, который подсушивают также до начала второго периода (фиг. 2, отрезки г - д). Аналогично первому и второму слою наносят третий модельный слой, который студенят (фиг. 2, отрезки д - е), затем проводят одновременную сушку всех слоев до равновесного влагосодержания (фиг. 3, отрезки е - кф), т.е. до температуры слоев, равной температуре сушащего воздуха=1 =30 С (фиг. 2, отрезки е - к).Длительности периодов сушки слоев по примерам 1 - 3 сведены в...

Номер патента: 1360786

Опубликовано: 23.12.1987

Авторы: Дианов, Кулеш, Рудевич, Смирнов, Хаустов

МПК: B01D 53/26, F24F 3/14

Метки: вымораживанием, газов, осушки

...повышение надежностИ и эффективности работы.Разделение ротора и теплообменной .насадки значительно уменьшает габариты и массу вращающегося ротора, который в данном случае может быть выполнен из любого, даже нетеплопроводного материала. Применение поверхностного теплообменника с постоянной циркуляцией хладагента в отличие от использования запасеннонапример, с помощью кондиционера,:поступает во входной патрубок 2 устройства осушки газов вымораживанием(поток В) . Поток В из камеры 10 нодвода ротора 7 через отверстия 8 подается на участок теплообменной на;садки 6, уже покрытый снегом (инеем,льдом) в предшествующем цикле осушки.В процессе теплообмена снег плавится эа счет теплоты конденсациипаров, содержащихся в осушаемом воздухе, и...

Номер патента: 1068138

Опубликовано: 23.01.1984

Авторы: Гимпельсон, Рудевич, Смирнов

МПК: B01D 19/00

Метки: дегазации, жидкости

...удалить из жидкостипузырьки газов вплоть до мельчайшихи. понизить концентрацию растворенного воздуха, что предотвращает образование пуэьрьков воздуха в дальнейшем.Цель изобретения - повышение эффективности,цегазации жидкости засчет использования режима кипения подвакуумом,Поставленная цель достигаетсятем, что устройство для дегазациижидкости, вклгочагощее центробежныйнасос, содержащий корпус с входными напорным патрубками, ротор с ра "бочим колесом и.:соосный с ним сепаратор в виде полого цилиндра с патрубками для отсоса газов, снабженоперегородкой, прикрепленной к торцусепаратора со стороны входного патрубка, сепаратор расположен междувходным патрубком и рабочим колесом и выполнен с прорезями на цилиндрической поверхности, при...

Номер патента: 738988

Опубликовано: 05.06.1980

Авторы: Григорьев, Рудевич

МПК: B66D 5/26

Метки: барабана, блокировочное, двухбарабанной, переставного, подъемной, тормоза

...4 соединяют с камерой 11, которая в свою очередь соединена со сливом.Следовательно, тормозные цилиндры соединены также со сливом, т. е. в них отсутствует давление рабочей среды, что соответствует заторможенному положе нию подъемной машины. В операциях растормаживания и заторм-юмаживания в этом случае участвует лишьклапан 4 управления, а камеры 9 и 11блокировочного клапана 6 служат толькодля пропускания рабочей среды,В режиме перестановки барабанов вначале включают сервопривод 7 блокировочного клапана 6, в результате чего вего камеру управления 15 через каналрабочего давления 1 6 впускают давлениерабочей среды, которое одновременно по-.ступает и в цилиндр 3 привода механизма перестановки. Одновременно давлениерабочей среды возДействует...

Номер патента: 738649

Опубликовано: 05.06.1980

Авторы: Бойко, Мельников, Ревазов, Рудевич, Чечура, Юревич

МПК: B01F 5/16

Метки: аэрации, жидкости

...углом одна к другой.На Фиг. 1 показано устройство дляаэрации жидкости, продольный разрез;на фиг. 2 - разрез А-й флг. 1; наФиг. 3 - сечение Б-Б фиг. 2,5Устройство для аэрации жицкостисодержит полый вал 1, на котороммногоярусно закреплены роторы 2.Каждый ротор выполнен в виде двухусеченных конических дисков 3, обращенных друг к другу большими основаниями, между которыми закреплены полые лопатки 4, сообщающиеся с полостью вала посредством отверстий 5..Лопатки имеют в сечении прямоугольную Форму, сужаются к периферии и 15оканчиваются, не доходя до краев дисков 3. Пообе стороны полых лопаток4 закреплены перегородки 6, образующие между собой камеры 7 смешенияи установленные под углом одна к ,ядругой. Диски 3 с торцов имеют отверстия 8...

Номер патента: 688566

Опубликовано: 30.09.1979

Авторы: Гужовский, Ещенко, Обухов, Репин, Рудевич

МПК: E02F 9/16

Метки: землеройной, кабина

...вид; на фиг. 2- принципиальнаяпневматическая схема.Кабина 1 управления при помощи гибкойсвязи 2 подвешена к металлоконструкции 3.Гибкая связь 2 закрыта кожухом 4. Междукожухом 4 и кабиной 1 установлены демпферы 5. Соединение гибкой связи 2 с кабиной 1 происходит через амортизаторы вы3сокого давления 6, низкого давления 7 ирабочую площадку - подвижной пол 8,свободно перемещающуюся относител.нооснования кабины, При этом амортизаторывысокого давления 6 соединены между со- ббой общим трубопроводом 9, подключенным через рессивер 10 к компрессору 11, аамортизаторы низкого давления 7 соединены общим трубопроводом 12 с амортизатором 13, на которых установлена площадка доператора 14 с закрепленными на ней стулом оператора 15 и...

Номер патента: 619505

Опубликовано: 15.08.1978

Авторы: Доросинский, Ревазов, Рудевич, Чечура

МПК: C12B 1/10

Метки: аппарат, выращивания, микроорганизмов

...концентрнчно валам и сообщены с всасывающими горловинами аэраторов. Одновременно в воздуховодах размещены подшипниковые узлы валов, т.е. они служат силовыми элементами.Патрубки для ттодачи питательной среды, отвода готового продукта и отработанно го газа условно не показаны и могутбыть размещены в зависимости от принятой.м Ф ф 61 Ц 5053 Таким образом, организация вертикаль ной циркуляции и интенсивного перемешивания в центре емкости способствует аффективному выращиванию микроорганизмов, а также повышению производительности аппарата. Аппарат для выращивания микроорганизмов, содержащий емкость с концентрич но размещенными в ней не доходящими до днища и крышки емкости диффузорами, между которыми установлены аэраторы, центральный...

Номер патента: 528335

Опубликовано: 15.09.1976

Авторы: Завезенов, Печерский, Рудевич, Юревич

МПК: C12B 1/08

Метки: бактериальных, непрерывного, препаратов

...споровый материад из секции получения тотового про дукта.Сущность способа поясняется чертежом.Способ осуществляют в колонном аппарате 1, разделенном перфорированными тарелками 2 на 10 - 12 секций. В нижнюю часть колон ного аппарата по трубопроводу 3 вводят стерилыный воздух, который выполняет функции термостатирования и перемешивания, насыщая одновременно культуральную среду кислородом. Питательная среда из емкости 4 и 3 засевнои материал из емкости 5 подаются в нижнюю секцию колонного аппарата. В первых шести зонак, где созданы оптимальные по составу питательной среды условия, протекает стадия вегетативного роста. В зоне, включающей следующие три секции, за счет обеднения среды питательными компонентами, устанавливаются...

Номер патента: 414303

Опубликовано: 05.02.1974

Авторы: Кузнецов, Михайлов, Рудевич, Стабников

МПК: C12N 1/00

Метки: культивирования, микроорганизмов, поверхностный

...влажностью 30 огго.Пр им е р. Известным способом готовят питательную среду, т. е. получают стерильные отруби с влажностью несколько выше 60 ого. Для этого в стерилизатор загружают заданное количество отрубей и подают воду для предварительного увлажнения питательной среды. Затем в стерилизатор подают,пар, перемешивая при этом опруби, и сбрасывают в течение некоторого времени воздух из стерилизатора в атмосферу. После прогрева отрубей повышают давление пара,в стерилизаторе и в течение 1 час стерилизуют отруби, периодически 5 перемешивая их через 10 - 15 иин, после чегоотруби охлаждают. Когда температура отрубей достигает заданной, то при работающей мешалке в стерилизатор подают стерильную воду в таконг количестве, чтобы влажность 10...

Номер патента: 376724

Опубликовано: 01.01.1973

Автор: Рудевич

МПК: B06B 1/06, G01P 3/46

Метки: датчик, скорости, угловой

...точность измерений,0, 0 Предмет изобретенияДатчик угловой скорости, содержащий вос нимающий элемент в виде цилиндра с жнд с присоединением заявкиИзобретение относится к устройствам дляизмерения и контроля параметров движения.Известные устройства для измерения угловой скорости, содержащие цилиндр с жидкостью и помещенные в нем преобразователи, 5из-за вредного влияния градиентов температуры не могут обеспечить необходимую точностьизмерений,С целью повышения точности и расширениядиапазона измерений в предлагаемом датчике 10воспринимающий элемент подвешен на биморфных пьезоэлементах, а его ось собственных угловых колебаний совмещена с одной изэкваториальных осей,На чертеже показан предложенньш датчик 15угловой скорости в продольном и...

Номер патента: 345193

Опубликовано: 01.01.1972

Авторы: Бойко, Кузнецов, Ревазов, Рудевич, Юревич

МПК: C12M 1/18

Метки: 345193

...этого, имеются дополнительные приспособления для подачи воздуха, подключенные к камерам.К верхней части каждойподключены патрубки дляНа чертеже изображен прат, продольный разрез.Аппарат выполнен в виде вертикальнои емкости, состоящей из секций 1, оборудованных ситчатыми 2 и сплошнымц 8 поворотными ссгмеитными перегородками, установленными на некотором расстоянии друг от друга, с образованием камер 4. Перегородки 2 и 3 снабжены валиками, с помощью которых их можно устанавливать в вертикальное положение, цри необходимости пересыпания среды в нижележащую секцию. Каждая секция 1345193 Предмет изобретения Составитель С, МогилевскийРедактор В. Смирягина Техред Т. Ускова Корректоры: Е, Ласточкина и А. НиколаеваЗаказ 338/5 Изд,036 Тираж 406...

Номер патента: 254481

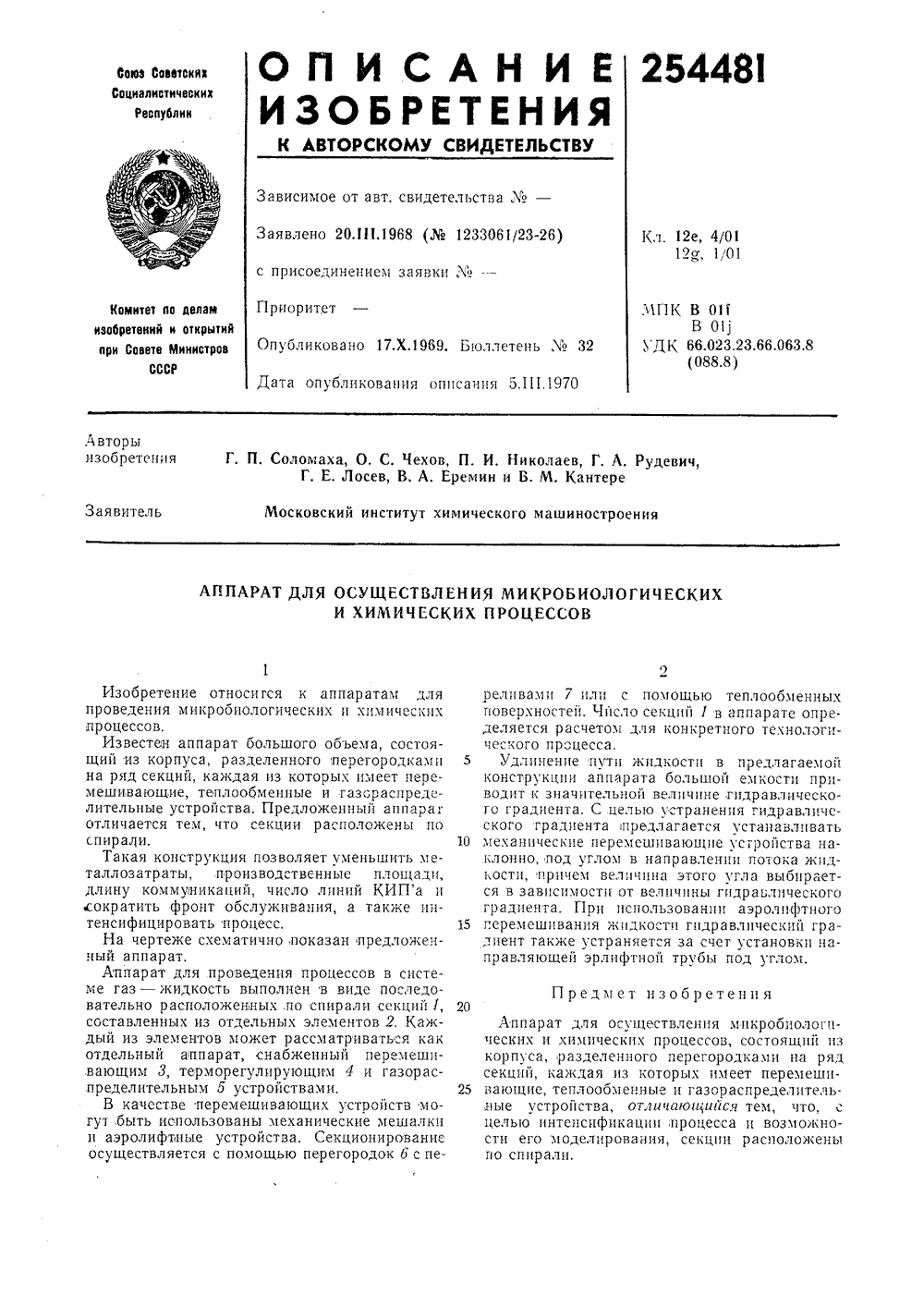

Опубликовано: 01.01.1969

Авторы: Еремин, Кантере, Лосев, Московский, Николаев, Рудевич, Соломаха, Чехов

МПК: B01F 3/04

Метки: аппарат, микробиологических, процессов, химических

...большого объема, состоящий из корпуса, разделенного перегородкамина ряд секций, каждая из которых имеет перемешивающие, теплооомецные и газораспределительные устройства. Предложенный аппараготличается тем, что секции расположены поспирали.Такая конструкция позволяет уменьшить металлозатраты, производственные площади,длину коммуникаций, число линий КИПа исократить фронт обслуживания, а также интенсифицировать процесс.На чертеже схематично показан предложенный аппарат.Аппарат для проведения процессов в системе газ - жидкость выполнен в виде последовательно расположенных .по спирали секций 1,составленных из отдельных элементов 2. Каждый из элементов может рассматриваться какотдельный аппарат, снабженный перемеши,вающим 3,...
