Система вентиляции многоэтажногоздания

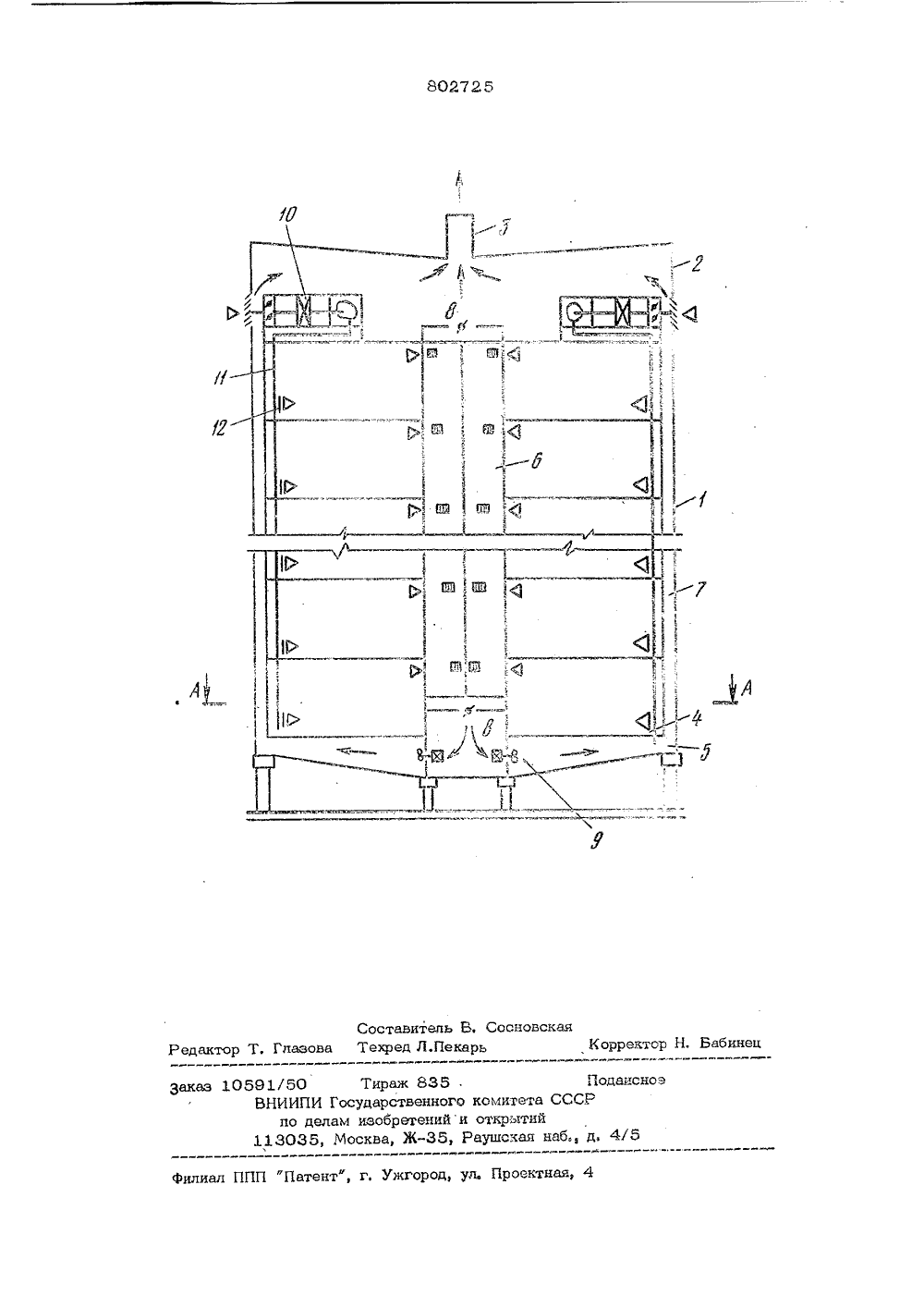

Союз СоветскинСоциалистическихРеспублик Оп ИСАНИЕИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 1802725(23) Приоритет по делам изобретений и открытий(72) Авторы нзобретенн ленников и И. С Ленинградский,1 зональный научно-иссли проектный институт типового и экспепроектирования жилых и общественных(54) СИСТЕМА ВЕНТИЛЯЦИИ МНОГОЭТАЖНОГОЗДАНИЯИзобретение относится к области вентиляции.и отопления и может быть использовано в зданиях и сооружениях, возводимых на вечномерзлых;грунтах.Известна система вентиляции помещения, имеющего стеновую панель с вентиляционной полостью, разделенной продольными перегородками, имеющими отверстия для забора и выброса вентиляционного воздуха Я.Однако эффективность такой системы зависит от герметизации вентилируемых помещений для создания в них необходимого подпора воздуха н, кроме того, вследствие ее децентрализованности тепловой эффект этой системы незначите-. лен. ма вентиляциидачным яжную шахту, полу первого алы, подключвнообщенным с альпы м вытяжНа чертеже изобрсистемы вентиляцииния вна схемаогоэтажного зд Известна и другая систе мнОГОэтажноГО здания с чер перекрытием, имеющим выт содержащая размещенные в этажа вентиляционные кан ные с одной, стороны к с помещениями здания вертик 47М аР кСт.ствдоватвльскийрнментальногозданий "ЛенЗНИИЭП ным воздчховодам , а с другой - к отводным трубопроводам 12 .Однако эта сиотема нв обеспечиваетутилизации выбросного теплаГБель изобретения - повышение эконо мичности путем утилизации выбросноготеплаеУказанная цель достигается тем, что,вентиляционные каналы размещены повсей площади пода, вытяжные воздуховотв ды в верхней части здания подключенык чердачному перекрытию и снабженырегулирующими клапанами, установленными в месте их подключения к чердачному перекрытию и вентиляционным каналам, а в месте подключения каналов квытяжным воздуховодам установленывентиляторы. Система вентиляции многоэтажного здания 1 с чердачным перекрытием 2, имеющим вытяжную шахту 3, содержит15 20 25 ЭО 35 40 3 80 размещенные в полу 4 первого этажа вентиляционные каналы 5, подключенные с одной стороны к сообщенным с помещениями здания 1 вертикальным вытяжным воздуховодам 6, а с другой - к отводным трубоцроводам 7, причем вентиляционые канаАь 1 5 размещены по всей площади пола 4, вытяжные воздуховоды 6 в верх - ней части здания 1 подключены к чердачному перекрытию 2 и снабжены регулирукицими клапанами 8, установленными в месте их подключения к чердачному перекрытию 2 и вентиляционным каналам 5, а в месте подключения каналов 5 к вытяжным воздуховодам 6 установлены вентиляторы 9,В здании предусмотрена приточная система вентиляции состоящая из подключенных к приточным камерам 10 приточных воздуховодов 11 с воздухораспределителями 12.Система вентиляции работает следующим образом.Наружный воздух через приточную камеру 10 поступает в приточные воздуховоды 11 и через возиухораспределители 12 подается в вентилируемые помещения здания 1.В зимний период года загрязненный тепловьщелениями воздух под действием вентиляторов 9 из помещений поступает в вертикальные вытяжные воздуховоды 6 при открытом регулирующем клапане 8 установленном в месте подключения их к вентиляционным каналам, распределяется по размещенным в полу первого этажа вентиляционным каналам 5, отдавая при этом тепло полу и, охлаждаясь, удаляется по отводным трубопроводам 7 в вытяжную шахту 3.В летний период года, когда не требуется обогрев пола, теплый воздух из вытяжных воздуховодов 6 за счет естественной тяги через регулирующий кла 2725 4 пан 8 установленный в месте подключения ихк чердачному перекрытию и через вытяжную шахту 3 выбрасывается в атмосферу. При этом клапан 8, установленный в месте подключения вытяжных всодуховодов 6 к вентиляционным каналам 5, закрыт.Таким образом, использование системы вентиляции позволяет утилизировать тепло воздуха, отводимого в атмосферу, для обогрева пола, что повышает экономичность системы. Фор мула изобретения 1. Система вентиляции многоэтажного здания с чердачным перекрытием, имеющим вытяжную шахту, содержащая размещенные в полу первого этажа вентиляционные каналы, подключенные с одной стороны к сообщенным с помещениями здания вертикальным вытяжным воздуховодам, а с другой - к отводным трубопроводам, о т л и ч а ю щ а я с я тем, что, с целью повьпцения экономичности дутем утилизации выбросного тепла, вентиляционные каналы размещены по всей площади дода, вытяжные воздуховоды в верхней части здания подключены к чердачному перекрытию и снабжены регулирующими клапанами, установленными в месте их подключения к чердачному перекрытию и вентиляционным каналам.2. Система по п. 1, о т л и ч аю щ а я с я тем, что в месте подключения каналов к вытяжным воздуховодам установлены вентиляторы.Источники информапиипринятые во внимание при экспертизе1. Авторское свидетельство СССР % 626176, кл. Е 04 С.2/34 1977,2. Патент США М 2182686, кл.кл. 98-33, 1939.О Щ1ФВЯ Составитель В, СосноТ, Глазова Техред Л.Пекарь Корректор Н, Бабин ионов тнаа, 4 илиал ППП Патент", г. Ужгород, ул. П 10591/50 Тираж 835 ВНИИПИ Государственно по дедам изобретений 113035, Москва, ЖПодао комитета СССРи открытийРаушскаа набд, 4
