Установка для пылегазоочисткивоздуха
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

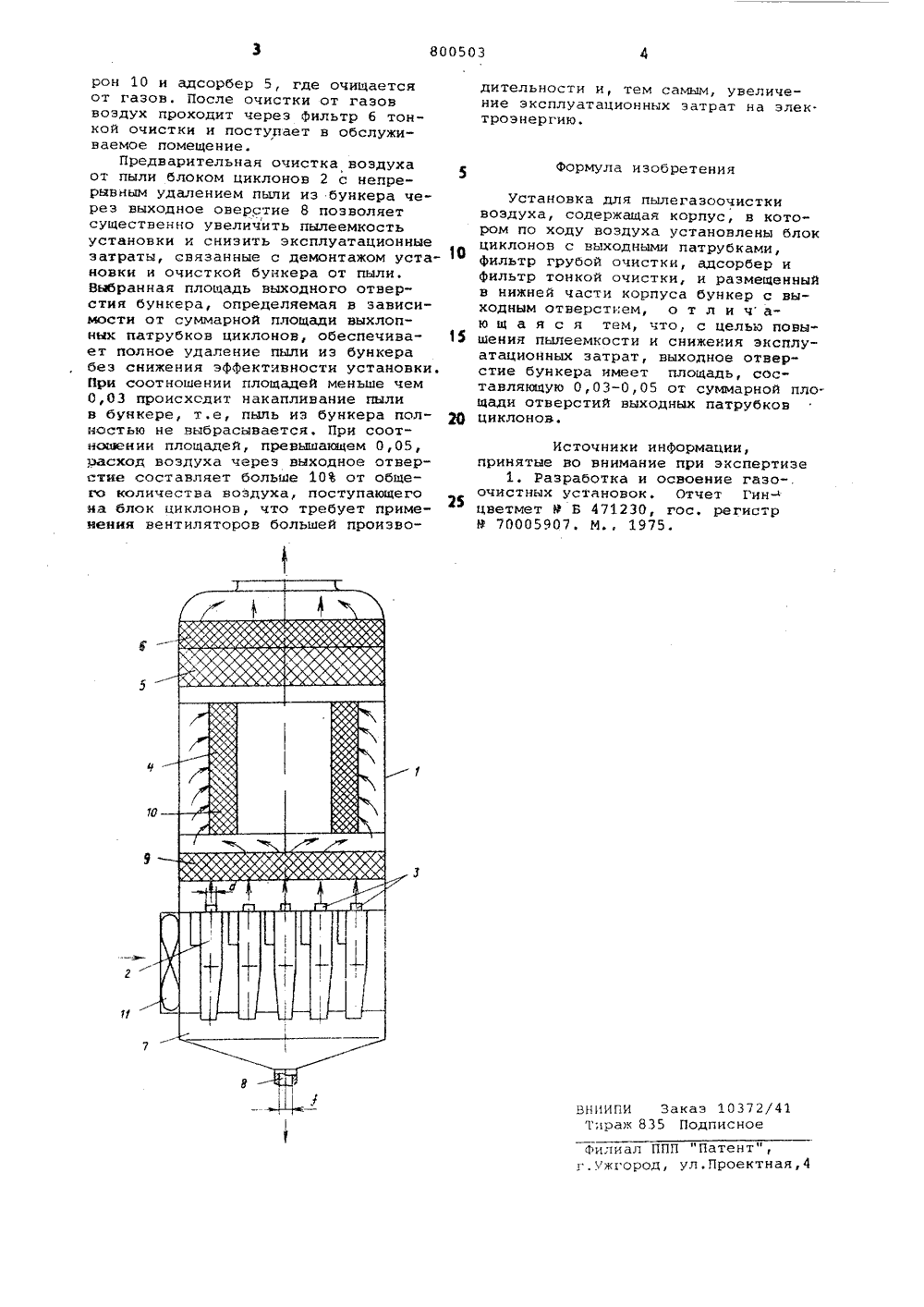

Союз Советскик Соцналнстнческнв Республик(51)М, Кл.З Р 24 Г 3/16 Госудврствеииня коиктет СССР яо аедаи изобретения я открытия,ъ Всесоюзный научно-исследовательский и конструкторский институт по оборудован для кондиционирования воздуха и вентил(54) УСТАНОВКА ДЛЯ ПЫЛЕГАЗООЧИСТКИ ВОЗДУХА Изобретение .относится к техникевентиляции, в частности к устройствам для очистки воздуха,Известны установки для пылегаэоочистки воздуха, содержащие корпус,и котором по ходу воздуха установлены блок циклонов с выходными патрубками, фильтр грубой очистки, адсорбер и фильтр тонкой очистки и разЮмещенный в нижней части корпуса бункер с выходным отверстием ЯНедостаткамИ известных установок являются низкая пылеемкость и повышенные эксплуатационные затраты,это обуславливается тем, что выходное отверстие бункера не обеспечивает полное удаление пыли из бункера,Цель изобретения - повышение пы леемкости и снижение эксплуатационных затрат,Поставленная цель достигается тем, что выходное отверстие бункера имеет площадь, составляющую 0,03- 0,05 от суммарной площади отверстий выходных патрубков циклоновНа чертеже представлена установка для пылегаэоочнстки воздуха, поперечный разрез. 30 Установка содержит корпус 1, вкотором по ходу воздуха установлены блок циклонов 2 с выходными патрубками 3, фильтр 4 грубой очистки, адсорбер 5 и фильтр 6 тонкойочистки, и размещенный в нижнейчасти корпуса 1 бункер 7 с выходнымотверстием 8. Выходное отверстие8 бункера 7 имеет площадь, составляющую 0,03-0,05 от суммарной площадиотверстий выходных патрубков 3 цик"лонов 2. Фильтр 4 грубой очисткисостоит иэ предфильтра 9 и фильтрпатрона 10, перемещение воздуха вустановке осуществляется вентилятором 11,Установка работает следующим образом.Запыленный воздух вентилятором11 нагнетается в блок циклонов 2,где происходит грубая очистка воздуха, 80-90 пыли улавливается блокомциклонов. Уловленная циклонами пыльс частью нагнетаемого вентилятором11 воздуха поступает в бункер 7 ииэ него под действием избыточногодавления через выходное отверстие8 выбрасывается наружу. Очищенныйв блоке циклонов воздух поступаетв предфильтр 9, затем н фильтр-пат800503 формула изобретения рон 10 и адсорбер 5, где очищается от газов. После очистки от газов воздух проходит через Фильтр б тонкой очистки и поступает в обслуживаемое помещение.Предварительная очистка воздуха от пыли блоком циклонов 2 с непре 5 рывным удалением пыли из бункера через выходное оверстие 8 позволяет существенно увеличить пылеемкость установки и снизить эксплуатационные затраты, связанные с демонтажом уста- о новки и очисткой бункера от пыли. Выбранная площадь выходного отверстия бункера, определяемая в зависимости от суммарной площади выхлопных патрубков циклонов, обеспечива ет полное удаление пыли из бункера без снижения эффективности установки. При соотношении площадей меньше чем 0,03 происходит накапливание пыли в бункере, т,е, пыль иэ бункера пол- З ностью не выбрасывается. При соотношении площадей, превышающем 0,05, расход воздуха через выходное отверстие составляет больше 10 от общего количества воздуха, поступающего на блок циклонов, что требует применения вентиляторов большей производительности и, тем самым, увеличение эксплуатационных затрат на злек.троэнергию. установка для пылегазоочистки воздуха, содержащая корпус, в котором по ходу воздуха установлены блок циклонов с выходными патрубками, фильтр грубой очистки, адсорбер и Фильтр тонкой очистки, и размещенный в нижней части корпуса бункер с выходным отверстием, о т л и чаю щ а я с я тем, что, с целью повышения пылеемкости и снижения эксплуатационных затрат, выходное отверстие бункера имеет площадь, сос" тавляющую 0,03-0,05 от суммарной площади отверстий выходных патрубков циклонов. Источники информации,принятые во внимание при экспертизе1. Разработка и освоение газо-.очистных установок, Отчет Гинцветмет Р Б 471230, гос. регистр9 70005907. И., 1975. НИИПИ Заказ 10372/4Тираж 835 Подписное филиал ППП "Патент",
СмотретьЗаявка
2752591, 12.04.1979
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИ ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТПО ОБОРУДОВАНИЮ ДЛЯ КОНДИЦИОНИРОВАНИЯВОЗДУХА И ВЕНТИЛЯЦИИ
ХЛЕБНИКОВ ЮРИЙ ПАВЛОВИЧ, АРУТЮНЯНЦ АЛЕКСАНДР СЕРГЕЕВИЧ, КУЛИКОВ ГЕННАДИЙ СЕРГЕЕВИЧ, СОЛОВЬЕВ ВИКТОР ИГОРЕВИЧ
МПК / Метки
МПК: F24F 3/16
Метки: пылегазоочисткивоздуха
Опубликовано: 30.01.1981
Код ссылки
<a href="https://patents.su/2-800503-ustanovka-dlya-pylegazoochistkivozdukha.html" target="_blank" rel="follow" title="База патентов СССР">Установка для пылегазоочисткивоздуха</a>
