Стенд для исследования моделей опорных колец конверторов

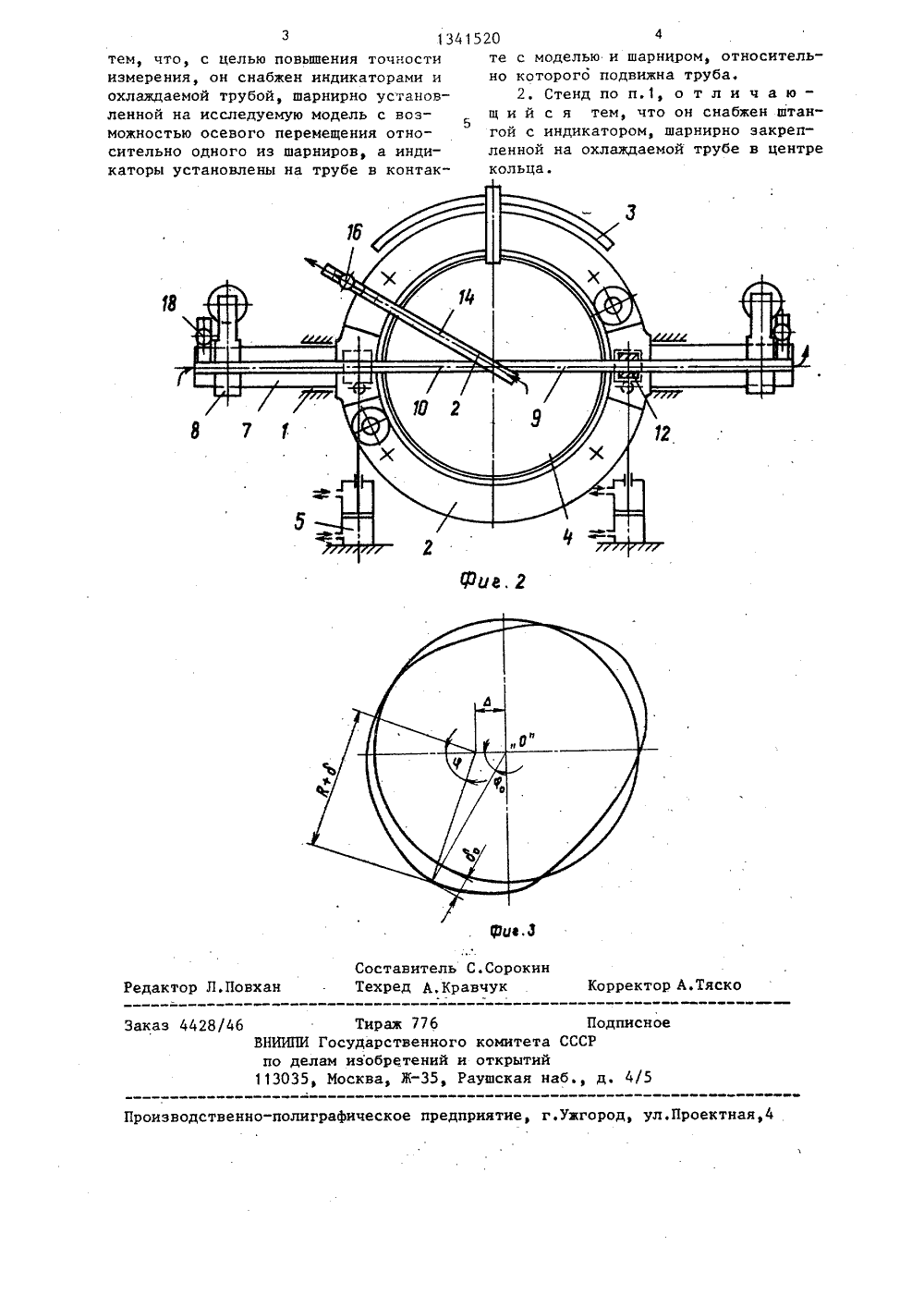

ОЮЪ СОВЕТСНИХ ОЦИАЛИСТИЧЕСНИХдЕСПУБЛИН С 21 575 О(61) 77 (21) 39 (22) 06 (46) 30 (71) Вс 8507464/22-0208.8509.87. Б юл.36 СССР1980МОДЕЛ и ГОСУДАРСТВЕННЫЙ НОМИТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И союзныи научно-исследо ский и проектно-конструкторскии институт металлургического машиностроения(54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ЕЙОПОРНЫХ КОЛЕЦ КОНВЕРТЕРОВ(57) Изобретение относится к испытательному оборудованию, конкретнеедля испытания металлургического оборудования, и может быть применено приисследовании моделей опорных колецконвертербв. Цель изобретения - повышение точности измерений позволяющее выбрать оптимальную конструкцию опорного кольца конвертера. Стендсодержит неподвижные опоры 1, в кото 41520 А рых крепится модель опорного кольца2. Приспособление для измерения перемещений элементов модели опорногокольца выполнено в виде охлаждаемойтрубы 10 с шарнирами 11 и 12, посредством которых оно установлено на исследуемую модель. На шарнире 12 расположен индикатор 13, фиксирующий осевое перемещение охлаждаемой трубы 10относительно шарнира 12, По центрумодели на охлаждаемой трубе 10 расположена поворотная охлаждаемая штанга14, снабженная индикаторами для замеров деформаций кольца 2На концахохлаждаемой трубы 10 установлены индикаторы 17 для измерения деформацийцапф в вертикальной плоскости, про- Жходящей через ось цапф, и индикаторыдля измерения деформаций в горизонтальной плоскости. Повышение прочности измерений достигается за счет применения индикаторов при измерениилинейных и угловых деформаций цапфшарниров моделей опорных колец. 1 з.п.ф-лы, 3 ил.20 2при помощи шарниров 11 и 12 устанавливают в вертикальной плоскости осицапф 7 приспособление 9. Силовыенагрузки создают гидроцилиндрами 5и 6, а тепловые - соответствующимнагревом модели 2 нагревателями 3 и4. Через трубу 10 и штангу 14 дляохлаждения пропускают воздух или воду, чтобы температурные деформацииштанги 14 и трубы 10 не вносили погрешностей в результаты измерений,Перекос цапф, 7 измеряют индикаторами 17 и 18, изменение формы опорного кольца в разных сечениях - припомощи поворотной штанги .14 индикаторами 15 и 16. Осевые перемещенияфиксируются индикатором 13,Замеры изменения формы кольца про 1изводятся относительно оси повороташтанги 14, которая не совпадает сгеометрическим центром "0" деформированного кольца. Приведение к геометрическому центру "0" деформирован-ного кольца угла поворота штанги (ри перемещения частей модели 5, вплоскости ее кривизны осуществляют поформулам где ц, - угол, определяющий положениесечения относительно геометрического центра "0" деформированного кольца,- угол поворота штанги;- осевое перемещение кольца,К - радиус модели кольца,о - фактическое перемещение частей модели кольца в плоскости кривизны относительногеометрического центра "0"деформированного кольца;3 - перемещение частей моделикольца в плоскости кривизны.Применение предлагаемого стендапозволяет выбрать оптимальную конструкцию опорного кольца конвертера,повысить его надежность и долговечность в период эксплуатации. 1. Стенд для исследования моделейопорных колец конвертеров по авт. св.У 779850, о т л и ч а ю щ и и с я 1 13415Изобретение относится к испытательному оборудованию, конкретнее - дляметаллургического оборудования, иможет быть применено при исспедованиимоделей опорных колец конвертеров,Цель изобретения - повышение точности измерений.На фиг.1 представлен стенд, общийвид; на фиг.2 - горизонтальная проекция стенда; на фиг.3 - схема приведения замеров к геометрическому центру деформируемого кольца.Стенд содержит неподвижные опорьг1, в которых крепится модель 2 опорного кольца, и нагревательные элементы 3 и 4, Электрический нагревательный элемент 3, имитирующий нагревмодели 2 опорного кольца от ковша сметаллом в момент слива стали, охва Отывает половину модели 2 со стороныслива стали, Электрический нагревательный элемент 4, имитирующий нагрев модели 2 опорного кольца от корпуса конвертера, расположен внутри модели 2 и охватывает весь периметркольца 2. Гидроцилиндры 5, имитирующие нагрузку от веса корпуса конвертера с выплавляемым металлом при разбгличных углах его поворота, установле- З 0 созе,=соя Ч + - ягп д,ны в местах крепления опорного кольца 2 и корпуса конвертера. Гидроцилиндры 6, имитирующие момент от привода, соединены с цапфами 7 модели2 опорного кольца через рычаги 8.Приспособление 9 для измерения перемещений элементов модели 2 опорного кольца выполнено в виде охлаждаемой трубы. 10 с шарнирами 11 и 12,при помощи которых оно установленона исследуемую модель 2. На шарнире12 расположен индикатор 13, Фиксирующий осевое перемещение охлаждаемойтрубы 10 относительно шарнира 12. Поцентру охлаждаемой трубы 10 расположена поворотная охлаждаемая штанга14, снабженная индикаторами 15 и 16для измерения изменения формы кольца2. На концах охлаждаемой трубы 10установлены индикаторы 17 для измерения перекосов цапф 7 в вертикальнойплоскости, проходящей через ось цапф,а индикаторы 18 - в горизонтальнойплоскости, проходящей через ось цапф.Измерение проводится следующим Ф о р м у л а и з о б р е т е н и яобразом,55Исследуемую модель опорного кольца 2 при помощи цапф 7 устанавливаютв неподвижные опоры 1 затем на нееРц Фиа. Составитель С.СорокинТехред А,Кравчук орректор А.Тяск Редактор Л.Пов Тираж 776 НИИПИ Государственного по делам изобретений и 13035, Москва, Ж, Р каз 4428/46 ПодписноР омитета ткрытий шская н д. 4/5 оектная,4 Производственно-полиграфическое предприятие, г.ужгород,3 13415204 тем, что, с целью повышения точности те с моделью и шарниром, относительизмерения, он снабжен индикаторами и но которого подвижна труба, охлаждаемой трубой, шарнирно установ. Стенд по п,1, о т л и ч а ю - ленной на исследуемую модель с воз- щ и й с я тем, что он снабжен штан 5можностью осевого перемещения отно- гой с индикатором, шарнирно закрепсительно одного из шарниров, а инди- ленной на охлаждаемой трубе в центре каторы установлены на трубе в контак- кольца.
