Стенд для моделирования геомеханических процессов в толще горных пород
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1682559
Автор: Штеле
Текст

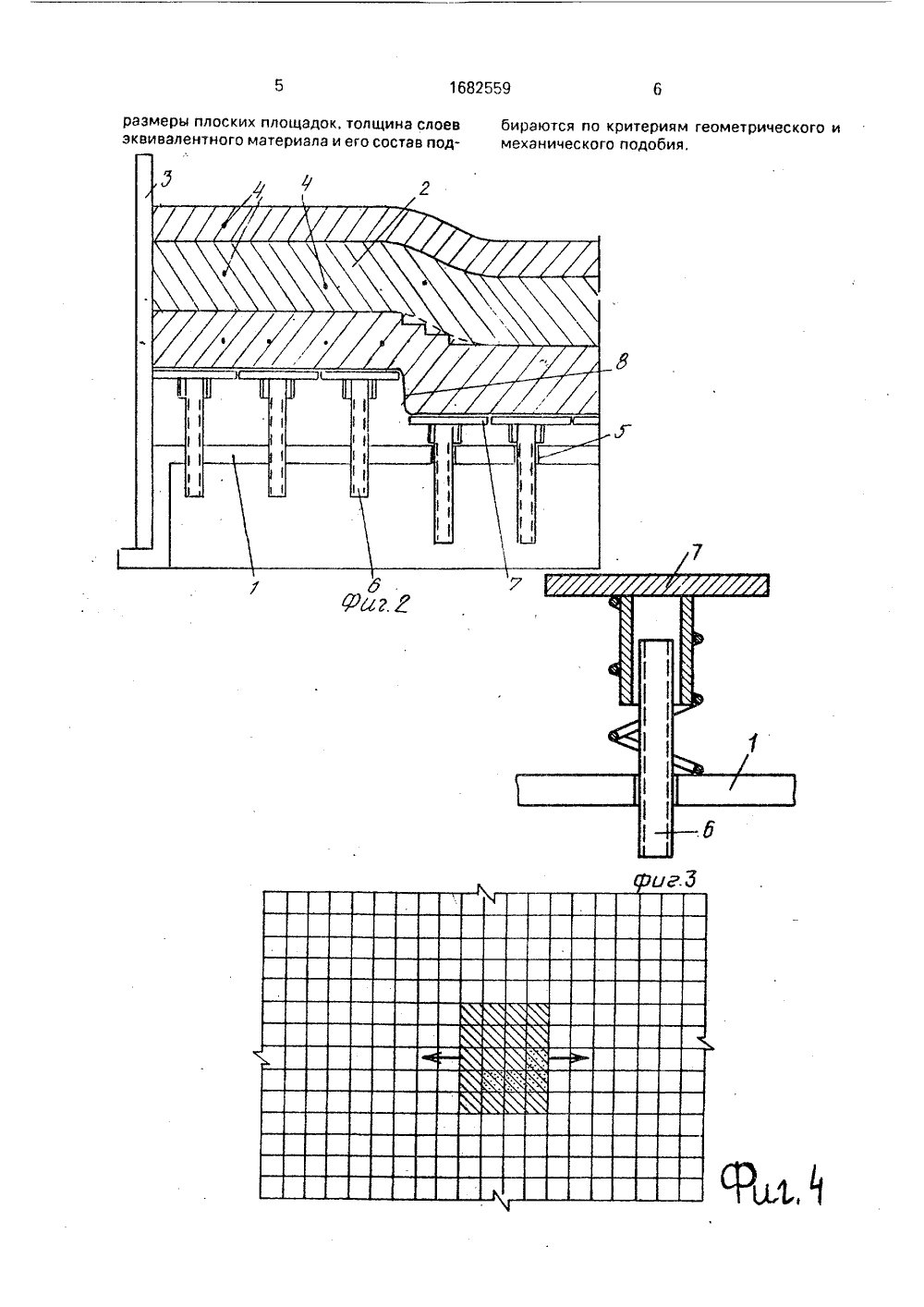

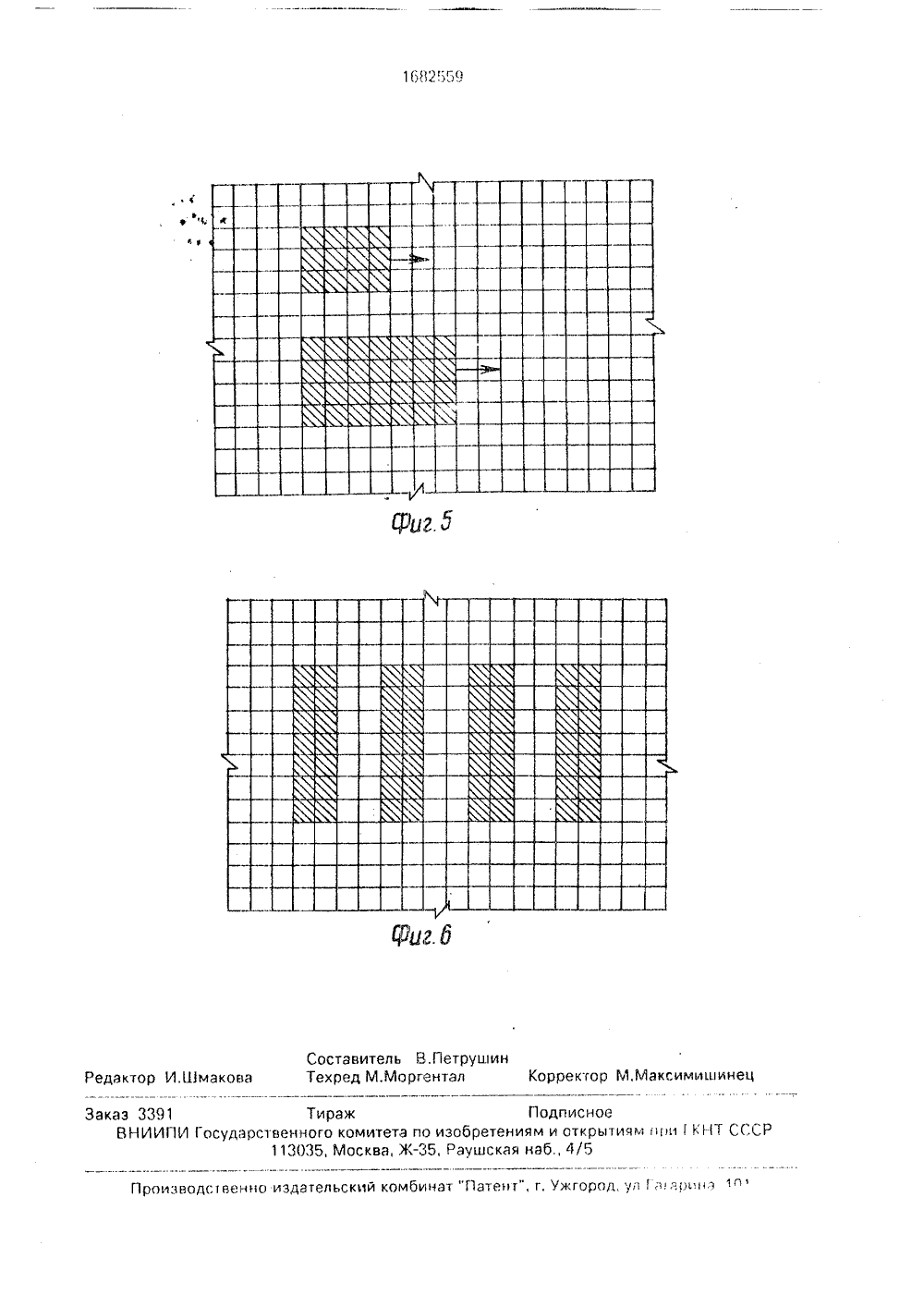

10 15 20 25 ЗО 40 45 50 55 Стенд работает следующим образом, По геологическим данным определяют структуру, слоистость и физико-механические свойства горных пород в кровле загежи, а также геометрические характеристики самой залежи. На основе этлх данных в масштабе 1:20 - 1:200 формируют модель. Для этого на площадки 7, имитирующие топоповерхность отрабатываемой залежи, укладывают слои иэ эквивалентного материала 2. Одновременно с этим в массиве размещают датчики системы 4 индикации. Предварительно нэ поверхность площадок 7 укладывают эластичную п 1:оклэдку 8. Путем выдвижения стержней 6 нэ определенную Изобретение отнссится к горной промышленности и предназначено для моделирования геомехэнических процессов, возникающих в толще горных пород при отработке твердых полезных ископаемых, в лабораторных условиях,Целью изобретения является обеспечение адекватности моделирования технологических ситуаций,На фиг,1 показан стенд с уложенным эквивалентным материалом (фрагмент), вертикальный разрез; на фиг.2 - то же, после имитации отработки участка залежи; на фиг,З - стержень с подпружиненной площадкой; на фиг,4 - схема моделирования отработки залежи расходящимися забоями; на фиг,5 - схема моделирования отработки залежи двумя забоямл; на фиг.б - схема моделирования выемки залежи камерно-целиковой системой разработки.Стенддля моделирования геомеханйческих процессов в толще горных пород содержит основание 1 и имитирующий горные породы эквивалентный материал 2, боковые стенки 3, систему 4 индикации напряжений, разуплотнений и подвижек в эквивалентном материале, вертикальные отверстия 5, выполненные в основании 1, стержни б, установленные в отверстиях 5 основания 1 с возможностью фиксированного перемещения, например, на резьбе, плоские площадки 7, установленные вплотную друг к другу на верхних концах стержней 6 и образующие единую поверхность для укладки эквивалентного материала 2. На плоских площадках 7 размещена эластичная прокладка 8. Каждая плоская площадка 7 подпрукинена относительно своего стержня б и имеет возможность относительного перемещения вдоль его оси При этом жесткость, пружин, размеры площадок 7, толщина слоев эквивалентного материала 2 и его состав подбираются по критериям геометрического и механического подобия. высоту воспроизводится характер топоповерхности отрабатываемой залежи,После этого осуществляют пригрузку стенда с помощью гидродомкратов, пневмоподушек или мешков с дробью. Затем осуществляют имитацию процесса отработки залежи путем опускания отдельных площадок 7, Для этого частично вывинчивают стержни 6. При этом величина опускания площадок 7 принимается подобной вынимаемой мощности залежи, С использованием контактной или бесконтактной системы 4 индикации осуществляют измерение напряжений в массиве, его разуплотнение и деформации,С использованием стенда возможно мо;лирование различных технологических ситуаций (фиг,4 - б,заштрихованные квадраты - опущенные пластины 7). Для имитации упругих свойств залежи, целиков или механизированных крепей пластины 7 подпружинены (фиг.З). При этом подбираются пружины, обеспечивающие подобие упругим свойствам залежи или механизированной крепи. Пружины могут устанавливаться в процессе имитации выемки. Все геометрические характеристики модели, слоев, характер и состав материалов выбирают из требований геометрического и механического подобия при моделировании процессов деформации и разрушения горных пород, исходя из известных принципов,Формула изобретения1. Стенд для моделирования геомеханических процессов в толще горных пород, включающий основание, имитирующий горные породы эквивалентный материал, боковые стенки, систему индикации напряжений, разуплотнений и подвижек в эквивалентном материале, о т л и ч а ю щ ий с я тем, что, с целью обеспечения адекватности моделирования технологических ситуаций, он снабжен стержнями, установленными с возможностью фиксированного перемещения относительно основания, плоскими площадками, установленными вплотную друг к другу на верхних концах стержней и образующими единую поверхность для укладки эквивалентного материала, а в Основании выполнены вертикальные отверстия для стержней,2. Стенд по и 1, о т л и ч а ю щ и й с я тем, что он снабжен. эластичной прокладкой, размещенной на плоских площадках, каждая плоская площадка подпружиненэ относительно своего стержня и имеет возможность относительного перемещения вдоль его оси, при этом жесткость пружин,размеры плоских площадок, толщина слоев эквивалентного материала и его состав подбираются по критериям геометрического имеханического подобия.1%2559 Щд Составитель В,Петрушиехред М.Моргентал Редактор И,Шмакова Т Корректор М,Максимишине Производственно издательский комбинат "Патент", г. ужгород, ул 1;нарпнл 1 п Заказ 3391 ВНИИПИ Гос Тиражарственного комитета по изобр 113035, Москва, Ж, Рауш Подписноетениям и открытиям нпи Г КНТ СГС кая наб., 4/5
СмотретьЗаявка
4744666, 02.10.1989
ОТДЕЛ ИНСТИТУТА ГОРНОГО ДЕЛА СО АН СССР
ШТЕЛЕ ВЛАДИМИР ИВАНОВИЧ
МПК / Метки
МПК: E21C 39/00
Метки: геомеханических, горных, моделирования, пород, процессов, стенд, толще
Опубликовано: 07.10.1991
