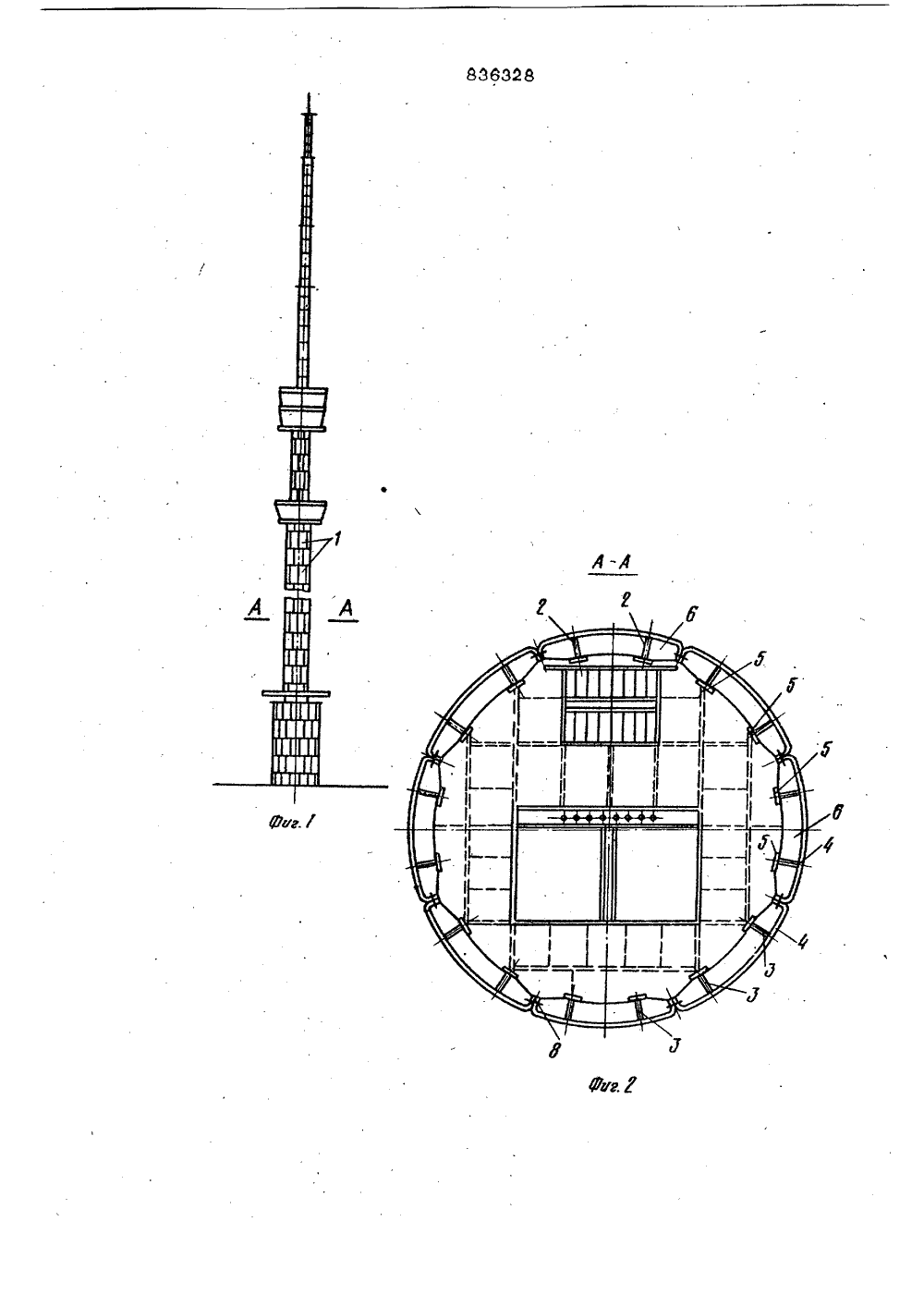

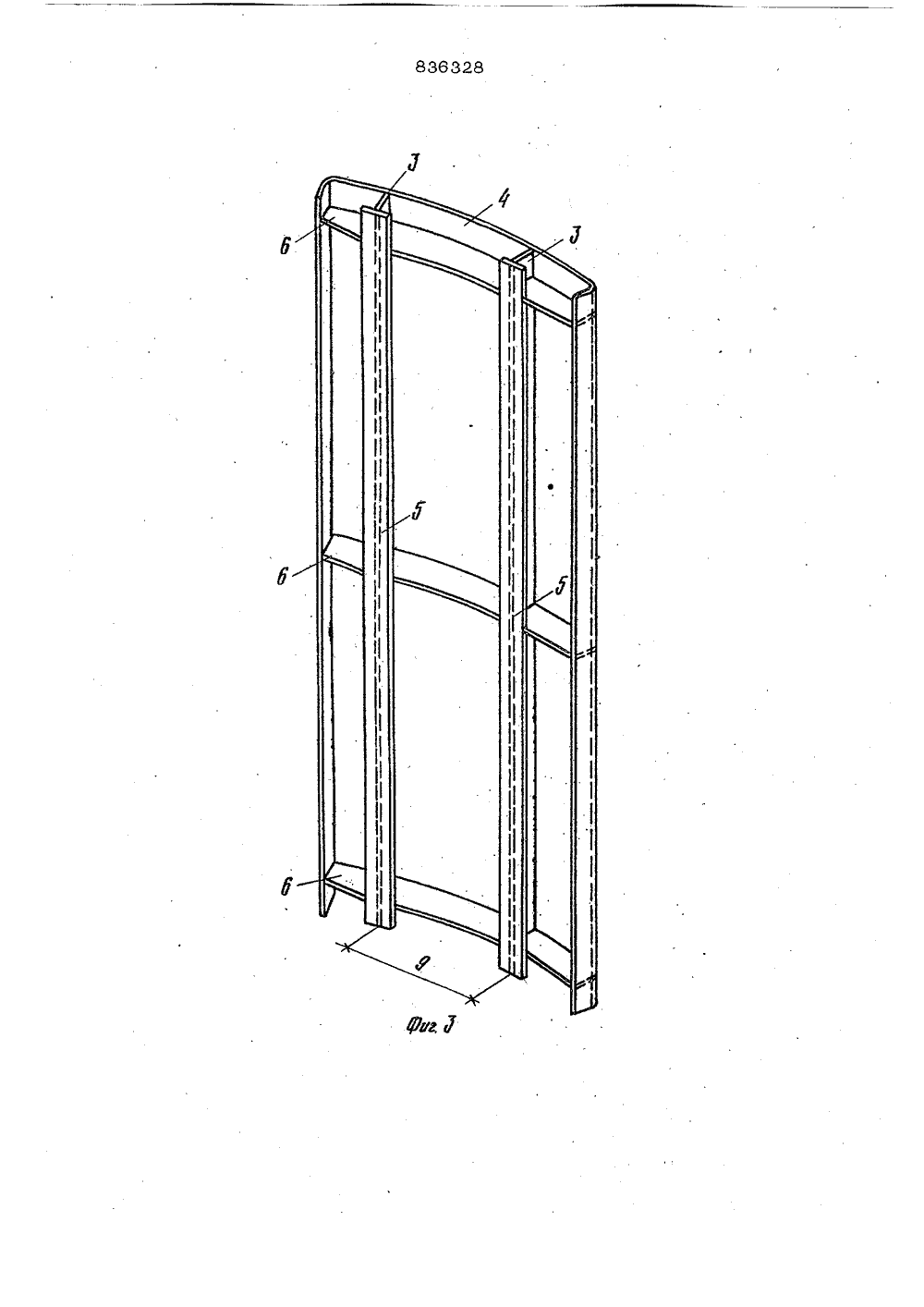

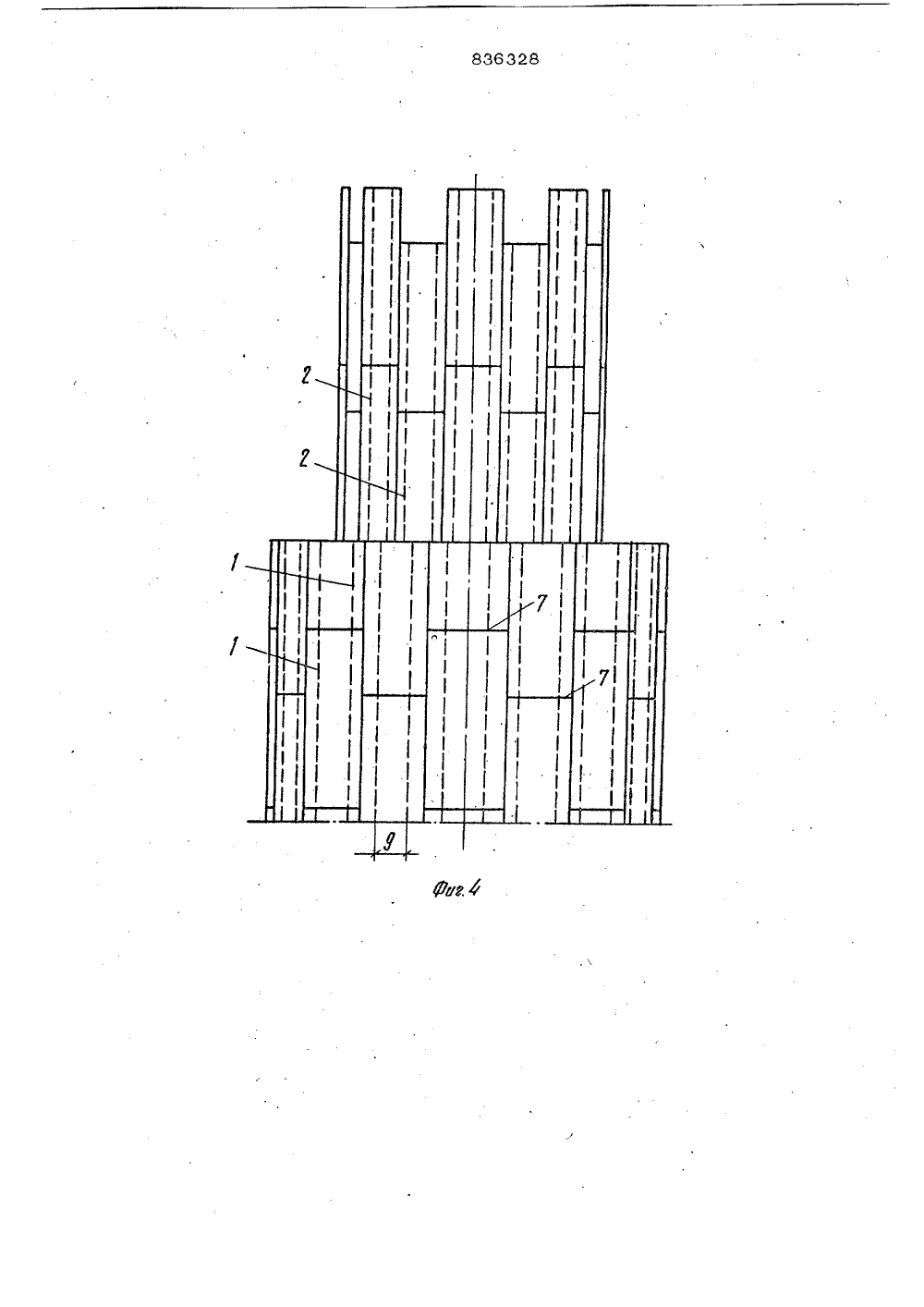

Оп ИКАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 п 836328 Союз Советски кСоцналистнческнкРеспубликоо делам изобретений и открытий(53) УДК 624,97, ,014.2(088.8) Дата опубликования описания 07,06,81 2) Авторы изобретен и Б. В. Остроумов, О П. Мурино и В. Г. Золотухинвого 1(расного Зна довательский и про Ордена Т аучно-ис троитель 1) Заявител етвлпоконструкций БАШНЯ между твол из отдегьных соединеннь обой секций, имеющих вертик ные пояса с облицовкой и решетку, дой секции расположены в ра ных плоскостях, имеют тавровое яса каж аль чение и к торцам пх стенок жестко прикрепленаобптшовка, в к полкам и стенкам поясов и к облицовке жестко закрепленыгоризонтальные ребра жесткости.Горизонтальные стыки каждс й парысоседних секций могут быть размещены со смещейием по вертикали на величину, до трети высоты секции. Вертикальные стыки каждой пары соседних секций размещены со смещением по горизонталтт иа половину ширины секции,На фиг. 1 изображена предложеннаябашня, общий вид, на фиг. 2 - разрезА-А на фиг. 1 на фиг. 3 - секция ствола в аксонометрии, на фиг. 4 - вариантвыполнения башни со смешением горясюнтальных с 1 ыков, на фиг. 5 - вариантвыполнения башни со смещением вертикальных стттков,я темический Изобретение относится к области строительства и может быть использовано,например, в качестве опоры для размещения антенных устройств,Известна опора в видемачты, ствог,которой выполнен в виде цилиндрическойоболочки ЯНедостатком мачты является то, чтоствол ее имеет небольшой диаметр, апоэтому в нем невозможно разместитьшахту лифта, коммуникации и т.д.Наиболее бгизким решением к изобретению по технической сущности является башня, включающая металлическийствол из отдельных соединенных междусобой секций, имеюпптх вертикальные пояса с облицовкой и решетку 21,Недостатком известного решениябашни является большая материалоемКОСТЬ11 еп ь изобретения - снижение материалоемкости башни.Указанная цель достигаетс чтов башне, включающей метвлл8 МБашня включает металлический ствол, состоящий из отдепьных секций 1,. каждая из которых образовайа вертикальными поясами 2 в виде тавров, к торцам стенок 3 которых жестко прикреп 5. лена облицовка 4, а к полкам 5 и стенкам 3 этих тавров, а также к облицовке 4 жестко присоединены горизонтальные ребра жесткости 6. Стенки 3 поясов 2 расположены радиально. Ствол баш1 о ни может быть выполнен в виде ципинд рической оболочки или в виде многогран ной призмы.Стыки соседних секций 1 установпе ны со смещением друг относительно друга, .Стыки образуются при соединении между собой отогнутых краев соседних облицовок 4,20 25 Горизонтальные стыки 7 каждой пары соседних секций размещены со смещением по вертикали на величину до трети высоты секции. Кроме того, вертикальные стыки 8 каждой пары соседних секций могут быть размещены со смещением по горизонтали на шаг 9, равный поповине ширины секции. 328Формула изобретения1. Башня, включающая металличекий ствол из отдельных соединенныхмежду собой секций, имеющих вертикальные пояса с обпицовкой и решетку, о т -л и ч а ю щ а я с я тем, что, с цепью снижения . материалоемкости башни, пояса каждой секции расположеныв радиальных плоскостях, имеют тавровое сечение и к торцам их стенок жестко прикреплена облицовка, а к полками стенкам поясов и к облицовке жесткозакреплены горизонтальные ребра жес 1кости.2. Башня по п, 1, о т л и ч а ю -щ а я с я тем, что горизонтальныестыки каждой пары соседних секций размещены со смещением по вертикали навеличину до трети высоть секции,3. Башня по п. 1, о т л и ч а ющ а я с я тем, что вертикальные стыки каждой пары соседних секций размещены со смещением по горизонтали наполовину ширины секции.Источники информации,принятые во внимание при экспертизе1. Соколов А. Г. Металлическиеконструкции антенных устройств , М.,1971, с. 97, фиг. 82 6.2. Проект ЦНИИПроектстальконструк.дня шифр 30899 КМ, 1978,836328 70/22 Тираж 765 ВНИИПИ .,Государственного комитепо делам изобретений и отк 13035, Москва, Ж, Раушская н Заказ Подписноеа СССРытийб., д. 4/5 ПП фПатентф, г. Ужгород, ул. Проектная,Составитель Г Смиренная Редактор Н. Квачадзе Техред А. Бабинец Корректор С. Шекм

Смотреть

Заявка

2788939, 04.07.1979

ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИЦЕНТРАЛЬНЫЙ НАУЧНО ИССЛЕДОВАТЕЛЬ-СКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ СТРОИ-ТЕЛЬНЫХ МЕТАЛЛОКОНСТРУКЦИЙ"ЦНИИПРОЕКТСТАЛЬКОНСТРУКЦИЯ"

ОСТРОУМОВ БОРИС ВАЛЕНТИНОВИЧ, МУРИНОВ СТАНИСЛАВ ПАВЛОВИЧ, ВАГАНОВ ИГОРЬ ПЕТРОВИЧ, ЗОЛОТУХИН ВЛАДИМИР ГРИГОРЬЕВИЧ

МПК / Метки

МПК: E04H 12/00

Метки: башня

Опубликовано: 07.06.1981
