Дроздов

Номер патента: 1125347

Опубликовано: 23.11.1984

Авторы: Василенко, Грищенко, Дроздов, Дьяченко, Мирошник

МПК: E04G 9/00

Метки: опалубка, щитовая

...связанными соответственно с верхними концами опорных стоек противоположных секций, при этом верхняя сек. ция щитов снабжена съемным распорным приспособлением, подвижно связанным с верхними концами опорных стоек, а ее верхняя раздвижная распорка закреплена на опорных стойках с возможностью вертикального перемещения вдоль последних.Верхняя раздвижная распорка верхней секции снабжена скобами с фиксаторами.Съемное распорное приспособление снаб. жено стойкой-упором с ограничителем, размещенной на верхнем конце одной из опорных стоек, и выполнено в виде телескопической распорки с фиксатором и скобами по концам, одна из которых контактирует со стойкой-упором.На фиг, 1 изображена щитовая опалубка, общий вид (поперечный разрез); на фиг. 2...

Номер патента: 1124199

Опубликовано: 15.11.1984

Авторы: Дроздов, Замбранс, Пранч, Пучков

МПК: G01N 3/56

Метки: вакууме, задирообразования, интенсивности

...2 Оповерхностей, определяют коэффициенты трения и схватывания в начале иконце относительного перемещения поверхностей, рассчитывают коэффициенты эадирообразования трения и схватывания, по которым определяют интенсивность задирообразования 11,Недостатками известного способаявляются низкая точность оценки задирообразования при воздействии конт- ЗОролируемой смазочной среды и невозможность определения коэффициентатрения.Цель изобретения - повышение точности и определение коэффициентатрения твердых материалов,99 1Поставленная цель достигается тем, что согласно способу определения интенсивности эадирообраэования материалов в вакууме в образце выполняют сквозной .рсевой канал и подают по нему смазочную среду в область контакта между...

Номер патента: 1124108

Опубликовано: 15.11.1984

Авторы: Василенко, Грищенко, Дроздов, Дьяченко, Мирошник

МПК: E04G 9/00

Метки: опалубка, щитовая

...связанных по высоте двухэлементов, шарнирно соединенныхсвоими верхними и нижними концамис раздвижными распорками, при этом . 65 коромысло шарнирно закреплено на нижней раздвижной распорке верхних элементов, а регулируемая по длине диагональная тяга и рычаг распора своими свободными концами шарнйрно связаны с верхними концами соответственно верхнего и нижнего элементов противолежащих опорных стоек, причем нижние раздвижные распорки верхних элементов и верхние раздвижные распорки нижних элементов имеют рейки с храповым механизмом и фиксаторы.На фиг, 1 изображена щитовая опалубка, общий вил (поперечный разрез); на Фиг. 2 - продольный разрез.Щитовая .опалубка, преимущественно для крепления стен траншей, содержит опорные стойки 1 и 2 с...

Номер патента: 1122364

Опубликовано: 07.11.1984

Авторы: Дроздов, Макальская

МПК: B03C 3/00

Метки: воздуха, ионизации, озонирования

...конструкциии значительные габариты.Цель изобретения - упрощение кон- З 5струкции и уменьшение габаритов устройства.Указанная цель достигается тем,что в устройстве для очистки, ионизации и озонирования воздуха, содержащем корпус, параллельно установленные перфорированные электроды,причем перфорации выполнены в видемногоугольников, разрезанных по линиям симметрии, с отогнутыми лепестками в направлении движения загрязненного воздуха, а электроды установлены с совмещением перфораций,каждая перфорация выполнена в видепрямоугольника с разрезами по его 50меньшим сторонам и линии, соединяющей середины меньших сторон,Кооме того, перфорированные электроды выполнены в виде полых цилиндров,установленных коаксиально, 55Кроме того, перфорированйые...

Номер патента: 910009

Опубликовано: 07.11.1984

Авторы: Ветров, Гончаренко, Дроздов, Лепин, Мельников, Никитин, Раков, Хромов, Щукина

МПК: D07B 3/08

Метки: канатовьющая

...проволокиройство в виде смовозможностью вращевала вокруг собствковых обойм, размети вокруг оси свивделительный шаблонсвивки прядей в кася вокруг оси свиввытяжное устройствНедостатком укаляется сложность еобусловленная тем,туп к катушкам питаства и роликовым обного устройства.Целью изобретениященке обслуживанияшины путем обеспечентупа ко всем ее элзарядки,Поставленная целтем, что в канатовьдержащей питающее у ф Уное устройство, распределительныйшаблон, устройство для свивки пря-,дей в канат и приемно-вытяжное устрой -ство, питающее устройство выполнено в виде полого цилиндра, на по. -верхности которого размещены катушкис проволоками, Приводной вал круткль. ного устройства расположен по осисвивки каната внутри цилиндра, апитающее и...

Номер патента: 1121088

Опубликовано: 30.10.1984

Авторы: Борботько, Ветошкин, Дроздов, Кострыкин, Овсянников

МПК: B22C 3/00

Метки: металлических, паста, ремонта, форм

...2-3 ч с последующим охлаждением, что создает определенные неудобства. Кроме того, в процессе заливки Формы(у=1,20 - 1,22 г/см) 30 27,5 25Отвердитель приготовляют отдельно в смешивающих бегунах или шнековых. смесителях . Загружают антипирениз нефелина и кремнефтористый натрий, перемешивают до равномерногораспределения их по объему. Послеэтого вводят 20 Х-ный водньпЪ растворедкого натра и перемешивают до получения однородной пастообразноймассы. Общее время приготовления6-8 мин. Хранят отвердитель в закры.той емкости, Срок хранения до 20 сут.Технология приготовления массы,состоящей из хромомагнезита, огнеупорной глины, жидкого стекла и едкого натра, не меняется по сравнению с известной массой 3 3.Отвердитель вводят в состав пасты...

Номер патента: 1117337

Опубликовано: 07.10.1984

Авторы: Антошин, Васильев, Дроздов, Нестеров, Носаль, Раков, Украинец, Фокин

МПК: B21D 37/16, C22F 1/057

Метки: алюминия, заготовок, листовых, основе, сплавов

...пластичность. Это ведет к снижению прочностных свойств и разнотолщинности получаемых деталей. Последующее старение, которому подвергают Полученные детали, ведет к искажению формы детали и требует поэтому осуществления операции калибровки, что удлиняет процесс и снижает его производительность. 25Цель изобретения повышение производительности и качества получаемх изделий путем уменьшения разнотолщинности.Поставленная цель достигается тем,зО что согласно способу обработки листовЫх заготовок иэ сплавов на основе алюминия, включающему операции закалки, старения и штамповки при криоГенных температурах, операцию ста 35 рения проводят перед штамповкой заготовки непосредственно после ее закалки, а штамповку заготовки осуществляют при 77-83...

Номер патента: 1116355

Опубликовано: 30.09.1984

Авторы: Беришвили, Варсимашвили, Дроздов, Туманишвили

МПК: G01N 3/56

Метки: роликовая

...тем, что в роликовой машине для испытания триботехнических характеристик материалов на роликовых образцах, содер- З 5 жащей ведущие и ведомые зубчатые колеса, привод, кинематически связанный с ведущими зубчатыми колесами, и держатели роликовых образцов, кинематически связанные с ведомыми зуб чатыми колесами, ведущие и ведомые колеса выполнены некруглой формы, центроиды которых описаны. эвольвентными участками, радиус-вектор которых т и полярный угол р выбраны из 45 условий: Роликовая машина содержит привод 1, который через муфту 2 соединен с валом 3. На валу 3 установлены ведущие зубчатые колеса 4 и 5 некруглой формы, находящиеся в зацеплении с ведомыми зубчатыми колесами 6 и 7 также некруглой формы, установленные на валах 8 и 9...

Номер патента: 1112541

Опубликовано: 07.09.1984

Авторы: Дроздов, Крюков, Куликов, Литвиненко

МПК: H03K 5/13

Метки: временной, задержки

...ключ 8, второй дополнительный ключ 9, дополнительныйтриггер 10, интегратор 11, управляющий триггер 12, соответственно входную 13 и выходную 14 шины, шину 15обнуления.Выход генератора 1 через ключ 2подключен к входу дополнительногосчетчика 3, соединенного своими выходами с входами блока 4 задания времени, состоящего из последовательносоединенных задатчиков 5 кода и блока б сравнения кодов, к другим входам блока 4 задания времени подключены выходы счетчика 7, вход которого соединен с выходом дополнительного счетчика 3 через первый дополнительный ключ 8, второй вход которогообъединен с вторым входом второго дополнительного ключа 9, а первые входы первого и второго ключей подключены соответственно к прямому и инверсному...

Номер патента: 1106492

Опубликовано: 07.08.1984

Авторы: Абдулхабиров, Балашев, Бердыев, Гордеев, Гурьев, Джаббаров, Дроздов

МПК: A61B 17/18

Метки: внутрикостных, штифтов, экстрактор

...извлечение с помощьюодной руки, что создает неудобство приего использовании,Цель изобретения - удобство извле-З 0чений штифтов при манипулированииэкстрактором одной рукой.Поставленная цель достигается тем,что в экстракторе внутрикостных штифтов, содержащем корпус с рукояткой,35электромагнитный вибратор и захват,снабженный рабочими губками с насечкой, одна из губок захвата жестко связана с корпусом и шарнирно - с другойгубкой, которая через два шарнирас серьгой посередине соединена сподпружиненной браншей рукоятки,Снабженной выключателем электрической цепи вибратора,На чертеже схематично изображен43экстрактор внутрикостных штифтов.Экстрактор содержит корпус 1 сэлектромагнитным .вибратором 2 и захватом, образованным неподвижной 3...

Номер патента: 1104139

Опубликовано: 23.07.1984

Авторы: Бордюг, Волкова, Дроздов, Соколов

МПК: C07D 307/32

Метки: выделения, жирных, кислот, лактонов, продуктов, производства, промежуточных, синтетических

...С в течениеоо1 ч. Выдерживают массу при 90-95 Св течение 1 ч, при этом мыла отделяют отстоем. Полученные мыла подвергают очистке от углеводородов испиртов отгонкой с водяным паром прио250-350 С, в зависимости от составауглеводородов, Иыла разлагают 507- -ной серной кислотой и после промывкиполучают целевую фракцию лактонов счистотой 95-96,57, По предлагаемомуспособу из вторых неомыляемых илиФракций можно извлечь лактоны (34,5 мас.7).Они представлены,в.основ-;ном,-лактонами, содержащими от 6до 20 атомов углерода,П р и м е р 1 (по известномуспособу).400 г вторых неомыляемых с кислотным числом 1,2 кг КОН/г, числом омыления 24,3 мг КОН/г при перемешива-.нии обрабатывают 72,8 г 107-ногораствора каустической соды при 9698 С в течение 1 ч....

Номер патента: 1101847

Опубликовано: 07.07.1984

Авторы: Дроздов, Коваленко

МПК: G06G 7/19

Метки: корреляционных, функций

...гармонических сигналов, в .ервый гь;ход которого годклю - чен к входам первого и вто-рого гетеродинов, первые выходы которых подключены соответственно к первому и ьторому информационным входам первого коммутатора, информационный выход которого подключен к второму вхоцу первого смесителя, выход которого подключен к первому входу сумматора, выход которого подключен к входу фильтра нижних частот, выход которого подключен к входу квадратичного детектора, выход которого подключен к входу блока усреднения, выход которого подключен к входу амплитудного детектора выход которого подключен к первому входу блока вычитания, выход которого подключен к управляющим входам первого и второго - гетеродинов, вторые выходы которых подключены...

Номер патента: 1101343

Опубликовано: 07.07.1984

Авторы: Дроздов, Козел, Лахтанов, Шостак

МПК: B27B 29/08

Метки: бревен, деревообрабатывающий, конвейер, подачи, станок

...тяговых контура 1 и 2,например цепных, (являющихся приводными звеньями) с каретками 3 и 4 в15направляющей 5. Имеется, например,0-образный лоток 6 и механизм 7 ориентации. Каретки 3 и 4 снабжены зажимными упорами 8 и 9, каждый изкоторых выполнен двухсторонним с попутными 10 и встречными 1 1 рабочимисторонами и поочередно закреплены натяговых контурах, причем шаг кареток3 и 4 на каждом из контуров 1 и 2больше наибольшей длины перерабатыва емых бревен. Привод контуров 1 и 2осуществляется от реверсивных двухскоростных электроприводов 12 и 13(мощность каждого из них соответствует расчетной мощности на подачу) по п,средством приводных элементов, например звездочек 14 и 15.По первому варианту замыкающееустройство (не показано) выполнено...

Номер патента: 1096149

Опубликовано: 07.06.1984

Авторы: Бубнов, Дроздов, Константинов, Турков, Федосеев

МПК: B61H 13/26

Метки: вагона, грузового, передача, рычажная, тележки, тормозная, четырехосной

...тяги с рычагами при торможении опускаются значительно ниже, 45 что вызывает изгиб тяги. Это приводит к изгибу больших обходных тяг. Цель изобретения - повышение надежности путем увеличения срока службы тормозных колодок.50Указанная цель достигается тем, что тормозная рычажная передача четырехосной тележки грузового вагона, содержащая рычажные передачи для двух соседних пар колес, параллельно соединенные при помощи распределительного рычага, двух тяг, двух обходных рычагов, средние шарниры которых укреплены на соединительной балке, а нижние связаны распоркой, снабжена размещенной на оси среднего шарнира одного иэ обходных рычагов Ч-образной пружиной кручения, один конец которой закреплен на рычаге, а другой - на соединительной балке...

Номер патента: 1095918

Опубликовано: 07.06.1984

Авторы: Вавилин, Дроздов, Ерин, Зинченко, Кротких, Прийма, Свириденко, Сумалинский

МПК: B01D 3/22

Метки: контактное

...диаметра, расположенными в трех зонах, и стабилизирующим порогом 3. Центральная эона4 ограничена диаметром горловины 5,расположенной под пластиной, причем 65 основная часть отверстий определенного диаметра расположена на поверхности, ограниченной вписанным шестиугольником; отверстия в сегментообразных участках 6 зоны имеют больший диаметр по сравнению с основными.Все отверстия зоны имеют цилиндрическую расточку с обеих сторон.Средняя зона 7 расположена за центральной и ограничена стабилизирующим порогом. Основные отверстия зоны расположены на поверхности, ограниченной диаметром горловины 5 и периметром вписанного в окружностьстабилизирующего порога 3 шестиугольника, Отверстия в сегментообраэных участках 8 средней зоны имеют больший...

Номер патента: 1091071

Опубликовано: 07.05.1984

Авторы: Дроздов, Коган

МПК: G01N 33/48

Метки: активности, моноаминоксидазы, тромбоцитах

...присутствии бензиламина с последующим спектрофотометрическим определением концентрации образовавшегоЩ ся бензальдегида, бензальдегид экстрагируют н-гептаном в соотношении (132,1) " (1:2,6), экстракт хроматографируют при скорости протока элюента 1,9-2,1 мл/мин, а в качестве элюента используют смесь этанола с водой в соотношении (58:42)-(62:38).Способ осуществляют следующим образом.50Тромбоциты выделяют из 10 мл кро- ви, взятой из локтевой вены в пластиковые стаканчики, куда предварительно добавляют 0,3 мл 0,27 М ЭДТА-буфера рН 7,4,. Эритроциты и лейкоциты осаждают центрифугированием крови в течение 5 мин при 300 г Надосадок повторно центрифугируют 20 мин при 2000 я. Осадок суспендируют и гомогенизируют в 0,01 М фосфатном буфере рН 7,65....

Номер патента: 1089218

Опубликовано: 30.04.1984

Авторы: Гвоздев, Деев, Дроздов, Журавлев, Журавлева, Калицун, Паринов, Проскурина, Хатунцев, Шажко

МПК: E03F 5/14

Метки: горизонтальная, песколовка

...приемным бункером 2расположена распределительная жалюзийная решетка, состоящая из пластин 4, на концах которых имеютсяопорные пальцы 5, входящие в отвер"стие 6 рамы жесткости 7, а такжепальцы 8, которые входят в отверстиятяговых пластин 9 регулирующейрамы 1 О, при этом на концах опорныхпальцев 5 и пальцев 8 имеются отверстия 11, предназначенные дляшплинтов 12, удерживающих шайбы 13и движение тяговых пластин 9 совершается с помощью штурвала 14, закрепленного на опорной раме 15,Скорость движения воды в песколовках не должна выходить из определенных пределов (0,3-0,15 м/с).Приток сточных вод по часам сутокнеравномерен, поэтому при уменьшении расхода против расчетного (соответствующего оптимальной скорости)необходимо уменьшать площадь...

Номер патента: 1087881

Опубликовано: 23.04.1984

Авторы: Гогоци, Дроздов, Радин, Трасковский

МПК: G01N 29/04

Метки: акустической, сигналов, эмиссии, энергии

...энергии сигналов акустичес кой эмиссии. 3частоты действуют импульсы, кратные установленным коэффициентам деления частоты импульсов. Вывдные импульсы делителей 15-18 частоты объединяются логическим элементом ИЛИ 6 и поступают на счетчик 3, где подсчитываются и дааее регистрируются регистратором 4. Подученное общее число импульсов проТаким образом, изобретение позволяет повысить информативность контроля за счет введения блоков, измеряющих энергию сигналов в широком диапазоне частот.1Составитель КЛилковРедактор А. Козориз Техред О,Неце Корректор И.ЭрлейиЗаказ 2649/40 ТирЪж 823 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП фПатентф, г. Ужгород, ул....

Номер патента: 1086531

Опубликовано: 15.04.1984

Авторы: Дроздов, Соловьев

МПК: H02P 1/26

Метки: асинхронным, электродвигателем

...третьих и четвертых замыкающих и размыиающих контактов двухпозиционного реле, один вывод четвертого эамц кающего контакта силового контактора аоединен а одним выводом контакта позиционного переключателя, другой вывод четвертого замыкающего контакта силового ионтаиторе соединен с дру" гкмк выводами катушки Реле торможения, который через второй размыкаю" щкй контакт вспомогательного реле соединен с одним выводом первого замцкающего контакта реле торможения и через первый замыкающий контакт про" межуточного реле соединен с другим 60 выводом контакта переключателя Режимов и а другим выводом одного кон" такта позиционного переключателя, другой вывод первого замыкающего кон. такта реле торможения соединен а дру 65 гим выводом катушки...

Номер патента: 803733

Опубликовано: 07.04.1984

Авторы: Дроздов, Киселев-Дмитриев, Лаврентьев, Лебединский, Назаров, Невский, Пасманник, Романова, Фалтейсек, Филиппов

МПК: H01J 23/08

Метки: магнитно-фокусирующая, периодическая, реверсивная

...быть испопьзовано приразработке компактных высокоэффективных СВЧ-приборов, например кпистронови ламп бегущей волны .5Известно устройство, содержащеесоленоид и попюсные наконечники. Привозбуждении соленоида в пространствемежду полюсными наконечниками создается однородное магнитное поле, обеспечивающее транспортировку высокопервеансного электронного пучка, выходящегоиз электронной пушки 1Недостатком этого устройства явпякпся 1 большие габариты и вес.15Наиболее близким к изобретениюявляется реверсивная периодическая магнитно-фокусирующвя система для транспортировки пучка ускоренных заряженных частиц, содержащая выполненные измагнитомягкого материала полюсные наконечники и магниты с азимутвльнопериодической структурой 23.В результате...

Номер патента: 1084848

Опубликовано: 07.04.1984

Авторы: Дроздов, Карелов, Крюков, Куликов, Литвиненко, Соколов

МПК: G07C 9/02

Метки: контрольно-пропускное

...датчиков 5-8 на входы элементов ИЛИ 17, 18 и И 13, 14 подаются потенциалы логического нуля, С выходов элементов ИЛИ 17 и 18 потенциалы логического нуля подаются на входы соответственно элементов И 11 и 12, на нходы соответственно элементов И-НЕ 2 б и 25 и на входл 1 триггеров 24 и 22 соответственно. НаПеревод устроистна н режим контроля прохода осуществляется после введения пропуска н приемник одного или двух блоков 3 и 4 ввода информации, где с него считывается информация. Считанная с пропуска информация поступает на блок 9 управления для проверки. Одновременно блок 9 вырабатывает потенциал логического нуля на четвертом, пятом 50 входы этих триггеров с выходов элементов И-НЕ 26 и 25 подаются потенциалы логической единицы. При указанной...

Номер патента: 1083966

Опубликовано: 07.04.1984

Авторы: Дроздов, Кусакин

МПК: A01G 23/08

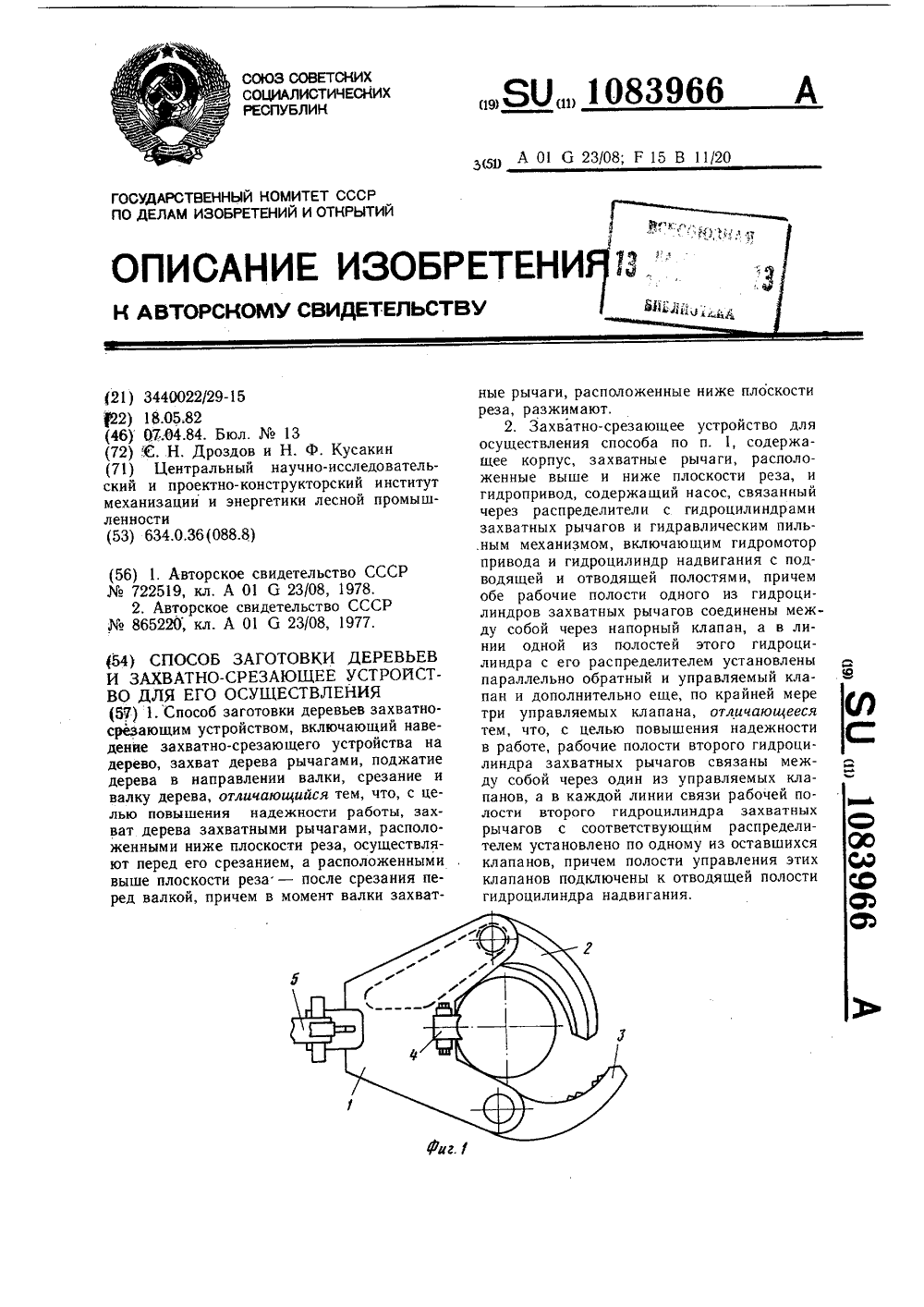

Метки: деревьев, заготовки, захватно-срезающее

...для осуществления способа рабочие полости второго гидроцилиндразахватных рычагов связаны между собойчерез один из управляемых клапанов, а вкаждой линии связи рабочей полости второго гидр оцилиндра захватных рычагов ссоответствующим распределителем установлено по одному из оставшихся клапанов,причем полости управления этих клапановподключены к отводящей полости гидроцилиндра надвигания.На фиг. 1 показана последовательностьработы верхнего и нижнего рычагов при захвате дерева; на фиг. 2 - перехват дереваверхним рычагом после срезания; на фиг, 3 -захватно-срезающее устройство, вид сбоку;на фиг. 4 - гидравлическая схема устройства.Захватно-срезающее устройство содержит корпус 1, захватные рычаги 2 и 3 (нижний и верхний), валочное...

Номер патента: 1083163

Опубликовано: 30.03.1984

Авторы: Дроздов, Ковшевацкий

МПК: G05D 9/02

Метки: жидкости, уровня

...обмотки .генератора и с входами развязывающих диодов, выходы которых связаны соответственно с выходами первого, второго и третьего исполнительных тиристоров, управляющие входы которых подключены соответственно к контакту нижнего положения первого, контакту среднего положения второго и контакту верхнего положения третьего трехпоэиционных переключателей, а электромагнитная защелка размещена в средней части муфты.На чертеже изображена схема предлагаемого устройства.Устройство состоит из датчика 1, затвора 2, связанного с телескопической консолью 3 шарниром 4 с ползуном 5, вала 6 с резьбой в верхней части с двумя кольцевыми выточками 7 и шпонкой 8, из двух упоров 9, на которых нанесены. обмотки 10 и 11, горизонтальной оси 12, муфты 13 иэ...

Номер патента: 1081393

Опубликовано: 23.03.1984

Авторы: Блох, Дроздов, Конторович, Левин, Муштаев, Пахомов, Ряузов, Тимонин, Шатохин

МПК: F26B 17/10

Метки: сушилка

...на внешней стенке спирального канала, что приводит к снижению интенсивности процесса сушки. Известна сушилка, содержащая два спиральных канала, разделенные общей перегородкой, один из которых, предназначенный для транспорта гаэовзвеси, подключен на периферийном витке к загрузочному, а на центральном - к разгрузочному устройствам 1,3 1.Однако в известной сушилке в ка- З 5 нале транспорта газовзвеси образуется слой с повышенной концентрацией твердой фазы, т.е. сопутствует та же сепарация, что при нагреве материала через перегородку. Если по вто О рому каналу пустить дополнительный. теплоноситель, то происходит неравномерность сушки материала, что также снижает интенсификацию процессасушки.45Целью изобретения является интенсификация...

Номер патента: 1079885

Опубликовано: 15.03.1984

Авторы: Дроздов, Чага

МПК: F04B 37/14

Метки: вакуума, сверхвысокого

...к полости, кожуха и реципиента 12.Однако данные способ и устройство обеспечивают недостаточно высокий предельный вакуум, вследствие значительной разницы в величине вакуума в реципиенте и в полости между кожухом и реципиентом, которая обуславливает значительную газопроницаемость в реципиент.Целью изобретения является повышение предельного вакуума.Указанная цель достигается тем, что согласно способу получения сверхвысокого вакуума путем откачки газа из реципиента, размещенного в герметичном кожухе, и полости последнего, откачку газа из реципиента и полости кожуха осушествляют последовательно. В устройстве для получения сверхвысокого вакуума, содержащем герметичный кожух, размещенный в нем реципиент и вакуумные насосы,...

Номер патента: 1077785

Опубликовано: 07.03.1984

Авторы: Дроздов, Клубков, Козел, Лахтанов

МПК: B27B 33/08

Метки: круглопильного, пильный, станка, узел

...имеют режущие кромки 6 и сужаются к центру за счет двусторонне конической проточки 7.Отверстия 4 выполнены с гранями 8, образующими призматические направлявшие 9, которые при сопряжении с проточкой 7 обеспечивают симметричную установку резца 3 в плоскости пилы.Отверстия 4 могут быть выполнены, например, в направлении радиуса пилы, либо 5 10 15 20 25 30 35 40 45 под некоторым углом к радиусу или по спирали. При этом, кроме установки в них резцов 3, они одновременно способствуют компенсации температурных деформаций полотна пилы. Спиральная форма отверстий 4 в данном графическом материале обладает лучшими аэродинамическими свойствами. Однако по выполнению основного назначения - установке резцов 3, радиальные или расположенные под...

Номер патента: 1076287

Опубликовано: 28.02.1984

Авторы: Дроздов, Козел, Лахтанов, Лифанов

МПК: B27L 11/00

Метки: станок, фрезерно-брусующий

...виде щек 35, Балка 28 снабжена про" дольнымн ножевыми кромками 36; Для расширения диапазона перерабатываемых бревен тяга 29 соединена шарнир. но,с помощью оси 37, со штоком 38 силового цилиндра 39, закрепленного на ограждении 15.Механизмрезания и механизм 2 подачи смонтированы на станине 40, Механизм 2 подачи имеет прижимное устройство 41, Перерабатываемый материал размещен в механизме 2 подачи.Фрезерно-брусуюший станок работа. ет следующим образом.Перерабатываемый материал подают вальцами 20 по опорной шине 22 в зону.резания, где обрабатывают . фрезами 1 О. Передний конец балки 28 поднимают перерабатываемым материалом, который прижимают к шине 22, Ножевые кромки 23 шины 22, врезаясь в перерабатываеьый материал. препятствуют его...

Номер патента: 1076109

Опубликовано: 28.02.1984

Авторы: Абдулхабиров, Балашев, Бердыев, Гордеев, Гурьев, Джаббаров, Дроздов, Туракулов

МПК: A61B 17/18

Метки: остеосинтеза, фиксатор

...в пластинах 26 и 27 замка 24.Верхняя распорка 5 выполнена в виде сегментов 33 и 34 замка 35 и планок 36 и 37 (остальные элементы распорки 5 не показаны).Для фиксации гильзы 1 в кости осуществляют поворот замка 24 по часовой стрелке с помощью направляющего стержня 38 со шкалой 38, имеющей в своей верхней части ручку-ворот 40, а в нижней части - сужаюшуюся вилку 41 с прорезью 42 и фиксирующими приливами 43 и 44.Фиксатор применяют следуюшим образом.11 ри лечении области перелома 45 бедренной кости 6 производят рассверливание ее костно-мозгового канала со стороны большого вертеля через область перелома 45 до диаметра отверстия, обеспечиваюшего свободное прохождение гильзы 1 без распорок 4 и 5. Гильзу 1, диаметр которой меньше диаметра...

Номер патента: 1076108

Опубликовано: 28.02.1984

Авторы: Абдулхабиров, Балашев, Бердыев, Гордеев, Гурьев, Дроздов, Самед-Заде, Челабиев

МПК: A61B 17/18

Метки: костей, лечения, переломов

...скобы 1 - 4, соединенные попарно опорными болтами 5 - 8. Вершины скоб 2 и 3 соединены шарнирными дистракторами 9 - 11 с направляющими цилиндрами 12 - 15. Дистракторы 10 и 11 крепятся с двух сторон аппарата на планках 16 - 19. Другие концы планок 16 - 19 крепятся на опорных болтах 5 - 8 к скобам 2 и 3.Особенность крепления концов планок 17 и 19 на скобе 3 с концами дистракторов 10 и 11 состоит в том, что (фиг. 2 и 3) они соединены зубчатыми втулками 20 и 21, выполненными в виде резьбового цилиндра 22 (фиг. 4) с развальцовкой 23 на одном конце и головкой-звездочкой головки 24. Аналогичным образом непосредственно за отверстия в скобах 2 и 3 (фиг. 1) крепится шарнирный дистрактор 9, конец которого сое 5 10 15 20 25 30 35 40 45 50...

Номер патента: 1074944

Опубликовано: 23.02.1984

Авторы: Герасимов, Дроздов, Лызо, Павлик, Стельмашенко, Чернов

МПК: E01H 1/08

Метки: подметально-уборочная

...базовое шасси, ка которомсмонтированы лотковая щетка, размещенная в кожухе цилиндрическая щетка-подборщик, смонтированный внутрикожуха и размещенный параллельно осицилиндрической щетки приемник смета 40с продольной щелью, обращенной к указанной цилиндрической щетке, бункер,вентилятор, всасывающий патрубок которого связан с полостью бункера,а также всасывающий трубопровод, сообщенный с указанным приемником смета и бункером, входное отверстиевсасывающего трубопровода расположено не выше уровня приемника смета,а оси последнего и всасывающего трубопровода взаимно перпендикулярны.Кроме того, с целью снижения расхода энергии на транспортированиесмета, подметалько-уборочная машинаможет быть снабжена размещенным вприемнике смета на всю...
