Дроздов

Номер патента: 1318729

Опубликовано: 23.06.1987

Авторы: Дроздов, Сидельников, Симоненко

МПК: F04F 1/08

Метки: замещения, насос, пневматический

...рабочую камеру 1 с крышкой 2, всасывающий . и нагйтатепьный патрубки 3 и 4 с клапанами, 5 и 6. Камера 1 установлена с возможностью осевого перемещения относительнонагнетательного патрубка 4, который снабжен фланцем 7 с кольцевым каналом 8, причем фланец 7 расположен в рабочей камере 1, зоны всасывания и нагнетания эжектора 9 соединены посредством трубопроводов 10 и 11 соответственно с кольцевым каналом 8 и с полостьку камеры 1, при этом трубопровод 10, соединяющий зону всасывания эжектора 9 с кольцевым каналом 8 фланца 7, снабжен регулирующим вентилем 12, связанным с атмосферой.Насос дополнительно содержит штифт 13.Предлагаемый насос работает следующим образом,Рабочая камера 1 погружается в перекачиваемую жидкость, при этом воздух из...

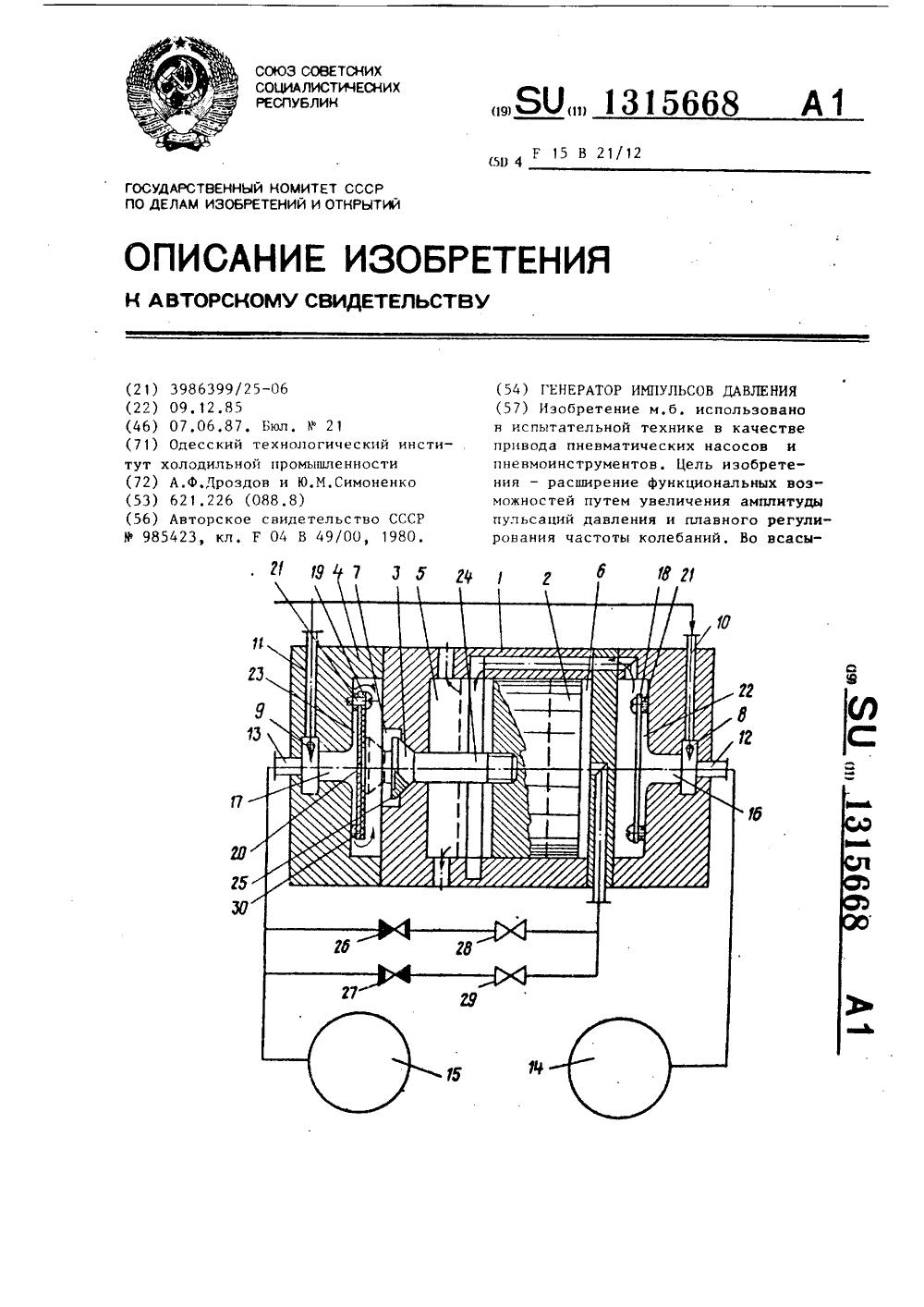

Номер патента: 1315668

Опубликовано: 07.06.1987

Авторы: Дроздов, Симоненко

МПК: F15B 21/12

Метки: генератор, давления, импульсов

...3 в снязи с этим происходит его открытие и давление в полости 7 па дает до уровня, близкого к давлению окружающей среды, За счет энергии сжатого газа, накопленной в полости 6, эапорный элемент 2 резко перемещается до упора кольцевого выступа 15 25 запорного элемента 3 в эластичную накладку 30, Энергия удара запорного элемента 3 гасится за счет сжатия на кладки 30 и регуляторов 21, которые служат также и для плавной настрой ки величины вакуума, развиваемого в осевой зоне вихревых камер 8 и 9 в выходных патрубках 12 и 13 путем изменения ширины щелей 22 и 23 регулятором 21. 25 Генератор импульсов давления, содержащий управляемый эолотниковый клапан с двумя запорными элементами, установленный в корпусе с образованием полости сброса...

Номер патента: 1315392

Опубликовано: 07.06.1987

Авторы: Гвоздев, Деев, Дроздов, Журавлев, Паринов

МПК: C02F 3/20

Метки: аэрации, воды

...Внутренний поток, протекая через конфузор 5, ускоряется в нем за счет уменьшения площади поперечного сечения конфузора и, проходя через закручивающие лопасти 8, интенсивно закручивается с образованием вакуумной полости в центре.В возникшую вакуумную полость по воздухозаборному трубопроводу 7 засасывается воздух из атмосферы. Закрученный поток воды вместе с транспортируемым им воздухом "поступает в смеси- тельную камеру 6, где происходит перемешивание воды и воздуха с образованием водо-воздушной смеси, Внешний поток воды, ускоряясь в конфузоре 2 и закручиваясь лопастями 9, засасывает воздух из воздухозаборного трубопровода 7 через каналы 10, Закрученный внешний поток воды вместе с транспортируемым им воздухом, выходя из конфузора...

Номер патента: 1313575

Опубликовано: 30.05.1987

Авторы: Дроздов, Пропп

МПК: B23B 29/034

Метки: кромок, механизм, отверстий

...путем обеспечения самоустановки режущих пластин по обрабатываемой поверхности10На чертеже изображен механизм для обработки кромок отверстий.Механизм содержит корпус 1, в радиальном пазу 2 которого на общей оси 3 смонтированы режущие элементы в виде пластин 4, имеющие режущие кромки 5. На нерабочие концы режущих элементов снаружи и изнутри воздействуют йосредством установленных соосно .пружин 6 регулировочные элементы 7, которые ввернуты в резьбовые отверстия бобышек корпуса.Механизм работает следующим образом.25Регулировочными элементами 7 устанавливается предварительный натяг пружин 6 в соответствии с величиной обработки кромки отверстия (например, для притупления кромки или для снятия фаски разных размеров) и в зависимости от...

Номер патента: 1311874

Опубликовано: 23.05.1987

Авторы: Дроздов, Пищиков, Хурсик

МПК: B23D 45/00

Метки: командное, отрезного, станка

...7 с возможностью регулирования в плоскости, параллельной направлению перемещения бабки 5,на которой установлен командоаппарат 308 с двумя датчиками 9 и 10, смещенными один относительно другого понаправлению, параллельному оси симметрии кулачка, с воэможностью регулировки расстояния между ними (регулировка в зависимости от времени срабатывания аппаратов управления и времени переходного процесса). Заготовка 11 прижата к призме 12. На штанге7 нанесены деления, соответствующие 40диаметру пильного диска 6,74 2размера заготовки 11 с учетом запасарабочего хода.При ускоренном подводе бабки 5(фиг, 2). За время срабатывания аппаратуры и переходного процесса бабка,5 проходит некоторое расстояние доточки В, с которой включается рабочаяподача...

Номер патента: 1310250

Опубликовано: 15.05.1987

Авторы: Беляев, Дроздов, Чернышов

МПК: B60K 17/24

Метки: ведущего, моста, редуктор, средства, транспортного, центральный

...соответственно внутренней шлицевой поверхностью с валом, а выполненнойконусной наружной поверхностью сФланцем, при этом разрезы втулки выполнены по впадинам шлицев. 2, Редуктор по п, 1, о т л и ч аю щ и й с я тем, что цанговые втулки установлены с каждого торца фланца барабана,3, Редуктор по п, 1, о т л и ч аю щ и й с я тем, что, с целью снижения дисбаланса и вибраций, разрезвтулки выполнен в направлении отбольшего к меньшему основанию конуса,4. Редуктор по п.1, о т л и ч а -ю щ и й с я тем, что разрез втулкивыполнен в направлении от меньшегок большему снованию на конусе..1 13102502Изобретение относится к тяжеломумашиностроению, и может быть применено в ведущих мостах транспортныхсредств, например сверхтяжелых само.свалов, 5Цель...

Номер патента: 1310129

Опубликовано: 15.05.1987

Авторы: Алешин, Дроздов, Мастяев, Петров

МПК: B23D 29/00

Метки: гидравлические, ножницы

...винты или быстроразъемные крепежные элементы.При соединении корпуса и гидроцилиндра согласно фиг. 1 неподвижный нож 2 расположен на пути движения штока перед подвижным ножом. При этомусилие резания ножниц равно силе, развиваемой гидроцилиндром на его поршне. Это усилие сравнительно невелико, и ножницы в данной сборке предназначаются для резки тонких листов. Ход подвижного ножа при этом небольшой, что позволяет увеличить частоту ходов и, следовательно, производительность ножниц.В сборке по фиг, 2 неподвижный нож размещен горизонтально, рычаг штока с подвижным ножом повернут вниз и расположен под небольшим угломо(10-20 ) к вертикальной плоскости корпуса, В этом положении при движении штока и вводе в клиновый зев ножей разрезаемого...

Номер патента: 1308483

Опубликовано: 07.05.1987

Авторы: Дроздов, Козел, Лахтанов, Павловец

МПК: B27L 11/08

Метки: торцово-коническая, фреза

...части ножа 3 под опорнымодиском 5. При углах 23, больших 20ухудшается качество обработки пиломатериалов при использовании ножей 3с криволинейной передней гранью зуба 7.При обеспечении острого угла 16между кромкой 8 (или касательной 14к ней) ипродолжением боковой поверхности 15 ножа 3 осуществляют переточку зуба 7 по передней его грани 10 в направлении наибольшего габарита ножа 3, что позволяет не ограничивать запас на переточку габаритами зуба 7. Так как противоположный зубу 7 конец ножа 3 проходит между последующим за ним резцедержателем 2 ицентром фрезы, то он не ограничиваетрасстояния между соседними резцедержателями 2 и может быть выполнен сдостаточно большим запасом на переточки. Зто увеличивает его долговечность без снижения...

Номер патента: 1308475

Опубликовано: 07.05.1987

Авторы: Дроздов, Козел, Лахтанов, Шостак

МПК: B27B 23/00, B27B 33/00

Метки: заготовок, пазами, угловыми

...остается перемычка 17. Придальнейшем продвижении заготовки 9 впропилы 19 и 18 входят расклинивающиеножи 16 Г-образных штанг 6. Затемлезвия 15 режущих элементов 14 внедряются в древесину перемычки 17, надрезая ее со стороны каждого из пропилов 19 и 18, При выходе штанг 6 изпропилов 19 и 18 заготовка 9 образующейся деталью 20 упирается в упор 13механизма сдвига деталей, в то времякак деталь 21 продолжает движение спомощью толкателя 10 механизма 8 подачи, При этом за счет сдвига деталей 20 и 21 в направлении подачи заготовки 9 в плоскости лезвий 15 соседних штанг б происходит импульсноеразрушение предварительно надрезаннойперемычки 17, а вместе с тем и отделение деталей 20 и 21 друг от друга,Опыты показывают, что при полномразделении...

Номер патента: 1307166

Опубликовано: 30.04.1987

Авторы: Власов, Глушаков, Давыдов, Дроздов, Кудрявцев, Нестеров, Поз

МПК: F24F 3/147

Метки: тепловой, утилизации, энергии

...промежуточного теплоносителя - за первым теплообменником10, а регулирующий и переключающийклапаны 16 и 17 подключены к системе 507 управления,Установка для утилизации тепловойэнергии работает следующим образом.Высокотемпературный воздух поступает в рекуперативный теплообменник 4 и передает тепло промежуточному теплоносителю циркуляционного контура 6, по которому подогретый теплоноситель поступает в первый рекуперативный теплообменник 10,После теплообменника 10 охлажденный теплоноситель поступает в кон-.тактный аппарат 5, снова нагреваетсятеплом вытяжного воздуха, затем подается во второй рекуперативный теплообменник 11, охлаждается и снова поступает по циркуляционному контуруб в рекуперативный теплообменник 4.Циркулирующий в...

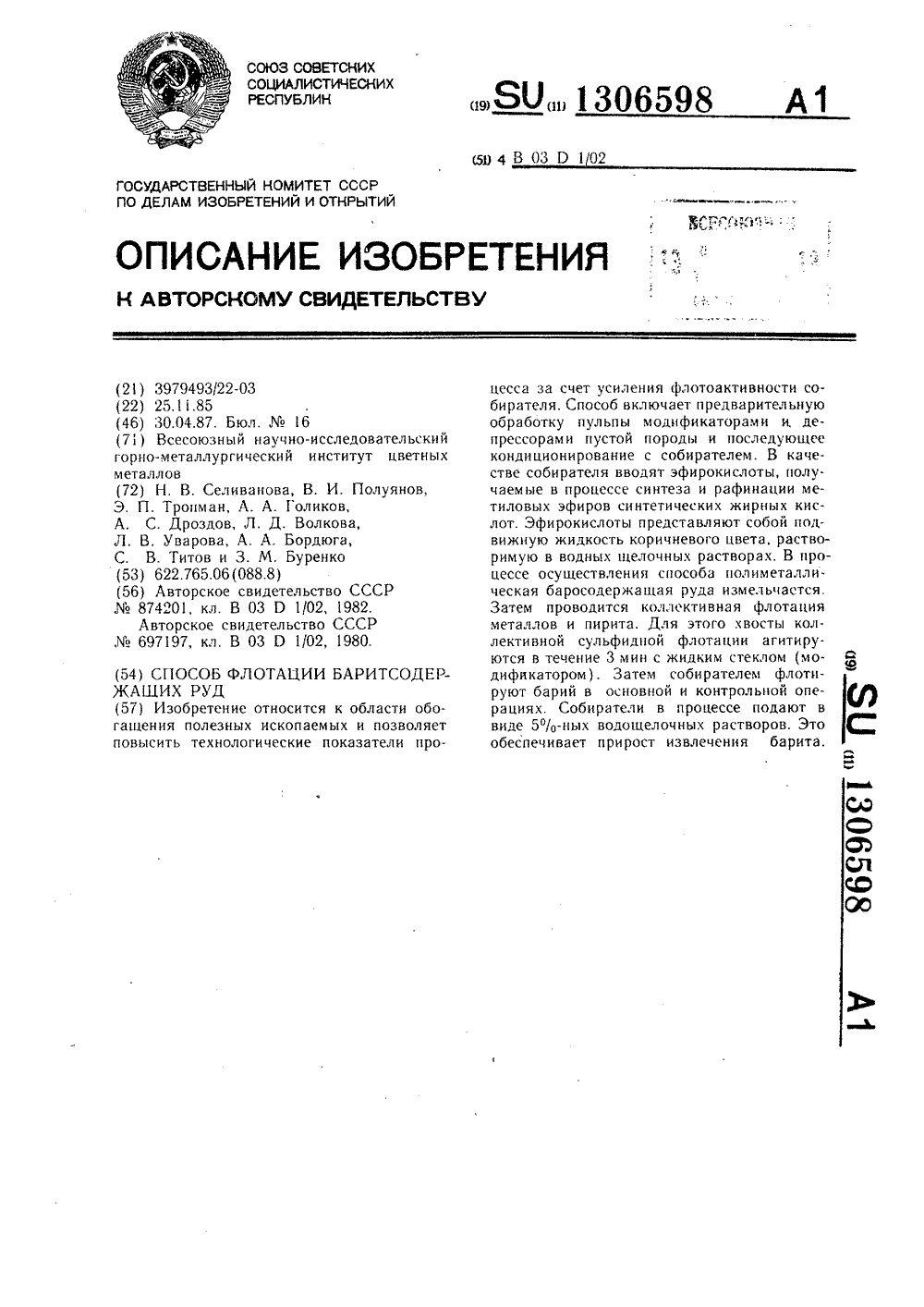

Номер патента: 1306598

Опубликовано: 30.04.1987

Авторы: Бордюга, Буренко, Волкова, Голиков, Дроздов, Полуянов, Селиванова, Титов, Тропман, Уварова

МПК: B03D 1/02

Метки: баритсодержащих, руд, флотации

...кислоты Со - Св 25 - 35; монокарбоновые синтетические жирные кислоты Со - С 1 в 25 - 35. 5Эфирокислоты по внешнему виду представляют собой довольно подвижную жидкость коричневого цвета, растворимук в водных щелочных растворах.Пример 1. Полиметаллическую баритсодержащую руду, содержа щую, м ас./о.медь 1 31; свинец 1 60; цинк 5 69; барит 10,7 и железо 11,49, - измельчают до 65/о - 0,074 мм, после чего проводят коллективную флотацию металлов и пирита известным методом. Из хвостов коллектив ной сульфидной флотации после агитации в течение 3 мин с жидким стеклом (300 г/т) реагентом-собирателем флотируют барит в основной (6 мин) и контрольной (4 мин)операциях; расход собирателя в основной флотации 150 г/т, в контрольной 75 г/т руды. М...

Номер патента: 1302057

Опубликовано: 07.04.1987

Авторы: Дроздов, Шокало

МПК: F16J 15/00

Метки: уплотнительное

...при помощи втулок 9, жестко соединенных со скобами 8.При включении смонтированной емкости в работу и создании в ней избыточного давления среды происходитокончательное соединение верхней 3и нижней 1 частей емкости, так какна сопрягаемые поверхности их буртовв противоположных направлениях действуют силы, создаваемые внутреннимдавлением, которые передаются на скобы 8, вызывая в них силы реакции,удерживающие верхнюю и нижнюю частиемкости. Одновременно силы, дейст- фвующие на поверхность бурта верхнейчасти 3 емкости, сдавливают сальниковую набивку 4, которая, уплотняясь,раздается в стороны и плотно охва 7 2тывает поверхности верхней части 3 емкости и кольца 2, окончательно уплотняя сборную емкость.Крепление скоб 8 работает. следую" щим...

Номер патента: 1299835

Опубликовано: 30.03.1987

Автор: Дроздов

МПК: B43L 13/08

Метки: головка, чертежная

...между площадками 5 и 6 поводка 3 соосно платформе 2 кольцевой обод 7 для фрикционного взаимодействия с ним площадок 5 и 6 поводка 3 при прямых и обратных радиальных перемещениях поводка 3. Последний, выполненный в виде планки, установлен в выполненном в платформе 2 радиальном пазу 8 с возможностью радиального перемещения относительно оси поворота платформы 2. Площадки 5 и 6 выполнены на колодках 9 и 10 поводка 3, а кольцевой обод 7 скреплен винтами 11 с основанием 1 и связан с платформой 2 посредством подшипниковой опоры 12. Расстояние 1. между площадками 5 и 6 немного превышает диаметр Р кольцевого обода 7. Механизм управления поводком 3 выполнен в виде рычага 13 с кулачковым выступом. Поводок 3 для взаимодействия с...

Номер патента: 1297097

Опубликовано: 15.03.1987

Авторы: Боленок, Дроздов, Кармаев, Люцко

МПК: G09B 25/04

Метки: излучения, моделирования, небосвода, светового

...головка и измерительные линейки подключаются к устройст;ву автоматического опроса и регистрации измеренных параметров 8,7 2вуют его различным углам излучения.Измерения целесообразно проводитьдля углов излучения 0 =. 5, 15, 25,35, 45, 55, 65,75, 85, т,е. в средних точках 10 зон,При измерениях световые потоки,пройдя через исследуемую конструкцию 2, попадают в зеркальную призму 7(фиг.1), Здесь при помощи устройства8 проводится опрос датчиков, расположенных на измерительных линейках 6,на которые попадают световые потокинепосредственно от исследуемой конструкции 2, затем фотометрическаяголовка 4 поочередно устанавливаетсяв точках фотометрирования, расположенных на вертикальной оси (т.13-7,фиг3). В каждой из точек проводитсяопрос...

Номер патента: 1296266

Опубликовано: 15.03.1987

Авторы: Бодиловский, Дроздов, Израилев, Сытько, Юницкий

МПК: B21D 28/28, B21D 37/18

Метки: штамп-автомат

...Время же этого контакта будет определяться плоским кулачком 23 и его рабочими поверхностями и может быть задано в любых пределах формой этих участков и их положением относительно штырей 35, т. е. положением плоского кулачка 23 относительно ползуна 19, которое регулируется с помощью винтов 22, Таким образом, толщина наносимого на заготовки слоя смазки может быть отрегулирована до оптимальной толшины с учетом конкретного изделия, его материала и вида штамповки, а также типа используемой смазочной среды. Смазочная среда может быть нанесена как в виде точек (при нахождении штырей 35 на участке рабочих поверхностей паза 25), так и в виде линий (на участках 24 плоского кулачка 23). В случае выполнения штамповочных операций на торцовых...

Номер патента: 1295366

Опубликовано: 07.03.1987

Авторы: Дроздов, Зазиев, Исаков, Лаптев, Таварткиладзе, Церетели

МПК: G05B 13/02

Метки: адаптивного, металлорежущими, станками, чпу

...сигнала с выходабб 3 12953 блока 3 сравнения устанавливается напряжение (всегда одной полярности), равное максимальному. Под действием этого напряжения на выходе управляемого тактового генератора 7 устанав ливается частота импульсов, равная 1 МГц и номинальной частоте тактового генератора.Итак, до начала резания на выходе управляемого тактового генератора 7 частота импульсов 2=1 МГц номинальная, коэффициент деления управляемо го делителя б частоты равен 1, а блок задания контурной скорости вырабатывает ту скорость подачи, ко 15 торая задана и в управляющей программе. На этой скорости начинается резание. По мере увеличения мощности резания (в связи с изменениями параметров резания) напряжение на выходе20 блока 3 сравнения начинает...

Номер патента: 1295040

Опубликовано: 07.03.1987

Авторы: Дроздов, Муратов, Симоненко

МПК: F04F 1/00

Метки: замещения, насос, пневматический

...13, и насос дополнительно содержит фильтр 14, размещенный внижней части рабочей камеры 1 к соедкненный через обратный клапан 10 с активным соплом вспомогательного эжектора 11.Устройство работает следующим образом,При подаче сжатого воздуха на входвихревого эжектора 4 в его осевой зонеи в рабочей камере 1 образуется разрежение, Дополнительному понижениюдавления способствует щелевой диффу. зор 5, преобразующий кинетическуюэнергию вихря в энергию давления, Приуменьшении давления в рабочей камере1 открывается всасывающий клапан 2 ипроисходит заполнение камеры 1 жидкостью, омывающей фильтр 14. Вспомогательный вихревой эжектор 11 в этотмомент отключен, так как давление врабочей камере 1 ниже атмосферного, э 0и обратный клапан 10...

Номер патента: 1292876

Опубликовано: 28.02.1987

Авторы: Дроздов, Израилев, Сытько, Юницкий

МПК: B21D 28/28, B21D 45/00

Метки: пазов, полых, пробивки, противолежащих, стенках, тонкостенных, штамп

...заготовки 28. В нижнем крайнем положении прижима 10 т. е.когда заготовка 28 находится в полуматрицах 4, канал 16 закрыт, а канал 15 соединен с каналами 19 и 18.10 При дальнейшем опускании плиты 7клин 9 перемегцает каретку 2 влево (фиг. 1), и установленный в ней пуансон 3 пробивает пазы в левой стенке заготовки 28, а затем клин 8 перемещает каретку 2 вправо (в этом положении штамп показан на фиг. 1), и пуансон 3 пробивает пазы в правой стенке заготовки 28. При перемещении каретки 2 влево зубья пуансона 3 подходят к стенке заготовки 28, а канал 24 соединяется с каналом 19, и 20 сжатый воздух по каналу 14 равномернопоступает во все пазы пуансона 3, так как ширина канала 14 равна ширине рабочей части пуансона (фиг. 3). Поскольку площадь...

Номер патента: 1292175

Опубликовано: 23.02.1987

Авторы: Дроздов, Крюков, Куликов, Литвиненко

МПК: H03K 17/22

Метки: исходное, логических, состояние, установки, элементов

...питания.В качестве порогового блока 9 использован логический элемент НЕ,Устройство для установки логических элементов в исходное состояниеработает следующим образом,1 При медленном нарастании напряже. - ния на шине 10 источника питания пер 50 вый транзистор 1 заперт и откроется тогда, когда напряжение на шине 10 источника питания достигнет значения достаточного для пробоя стабилитрона 3, Величина порога стабилитрона 3 вы бирается из условия достижения минимального напряжения питания, необходимого для нормальной работы логических элементов. При открывании первого транзистор,11 второй транзистор 2 закрываетсяи ток течет по цепи шина 10 источника питания - резистор 7 - конденсатор 8 - общая шина 11, По достижениина обкладках конденсатора...

Номер патента: 1289920

Опубликовано: 15.02.1987

Авторы: Дербенев, Дроздов, Ипатов, Краев, Остапенко, Пигалов, Пронкин, Суслов, Храмцов

МПК: D01B 1/10, D01B 1/32

Метки: лубоволокнистых, переформирования, слоя

...г.ужгород, ул.Проектная, 4 1 12Изобретение относится к первичнойобработке лубяных волокон, преимущественно льна, и может быть использовано в отжимно-промывных машинах,питание которых осуществляется порциями стеблей под углом 45 к осиоотжимных валков, для формированияслоя с поперечным расположением стеблей, пригодного для питания сушильной камеры,Цель изобретения - упрощение конструкции.На чертеже схематично изображеноустройство для переформирования слоялубоволокнистых материалов.Устройство содержит питающие вальцы 1, направляющую пластину 2, наклоненную относительно вертикальнойплоскости, отклоняющую пластину 3,установленную под тупым углом к направляющей пластине и жестко соединенную одним концом с нижним концомнаправляющей...

Номер патента: 1289524

Опубликовано: 15.02.1987

Авторы: Дроздов, Ерин, Зинченко, Морокин, Сумалинский

МПК: B01D 3/22

Метки: барботажная, провальная, тарелка

...без уменьшения механической прочности.На фиг. 1 представлена тарелка, вид сверху; на фиг. 2 - то же, внд снизу; на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 2.Барботажная провальная тарелка включает пластину 1 с отверстиями 2 различного размера,.боковые стенки 3 которых выполнены в виде четы - рехгранных усеченных пирамид с скругленными ребрами и цилиндрической расточкой в суженной части, а также с конусной фаской. При этом большие основания больших отверстий расположены на верхней стороне тарелки.Целесообразно также располагать отверстия различных размеров чередующимися рядами.Тарелка работает следующим образ омеПодаваемая на орошение жидкая фаза поступает на тарелку и заполняет пирамидальные отверстия...

Номер патента: 1289500

Опубликовано: 15.02.1987

Авторы: Дроздов, Королев, Логинова, Никольская, Росоловский, Титова, Яшкина

МПК: A61L 2/16

Метки: деконтаминации, металлических, микробиологической, поверхностей

...поверхности, которыенеустойчивы в отношении хлорсодержа 30 щих соединений,Тест-поверхности и инструментыбыли контаминированы суспензиейспор В. ап 1 ЬгасоЫеэ с концентрациейи 10спор/мл согласно "ИнструкцииЗ 5 по определению дезинфицирующей активности новых бактерицидных веществ",ВНИИДиС, 1968, Контроль контаминацииявляется общим для всех трех режимовобработки.40 Деконтаминацию производили растворами перхлоратов методом орошенияс расходом воздуха 10 л/мин, расходом деконтаминирующего раствора10 мл/мин и плотностью орошения45 0,5 л/м , экспозицией 6 ч при концентрации хлора 3,5% соответственно.После соответствующей экспозиции смыви посев производили согласно укаэанной вьппе инструкции. Учет результа 50 тов производили...

Номер патента: 1289423

Опубликовано: 15.02.1987

Авторы: Дроздов, Кусакин

МПК: A01G 23/08

Метки: древесины, резания

...1 с помощью механизма 2 надвигания поворачивается при перерезании ствола дерева по часовой стрелке относительно центра О. Пильная цепь 4 перемещается по шине 5 гидро- мотором 3 так, чтобы скол, деформация, 25 прессование и вынос стружки, образовавшейся при перерезании ствола дерева, производился в сторону, противоположную центру О поворота режущего органа 1. При повороте режущего органа 1 на угол а в стволе дерева пропиливаются участки в 30 виде усеченного конуса (фиг. 1 и 2). Расположенная относительно центра 0 поперечного сечения ствола площадь а в с с 1 наружной части такого участка всегда больше площади абсид, более ближе расположенной к центру О поворота режущего 35 органа 1. Чем больше диаметр срезаемого дерева, тем больше...

Номер патента: 1288191

Опубликовано: 07.02.1987

Авторы: Афанасьев, Бочарова, Ватаманюк, Дроздов, Косырев, Маркова, Орлов, Сысоев

МПК: C09C 3/12

Метки: гидрофобного, наполнителя, термостойкого

...в 200 мл четыреххлористого углерода, и повторно кипятят при перемешивании в течение 30 мин. Затем растворитель отгоняют; а полученный продукт подвергают термообработке при 250 С в течение 60 мин,П р и м е р 3, 120 г нысокодисперсного аэросила суспендируют в 1000 мл четыреххлористого углерода при температуре его кипения в течение 30 мин. К полученной суспензии постепенно в течение 10 мин добавляют 14,4 г дифенилдихлорсилана в 150 мл четыреххлористого углерода, Смесь кипятят при перемешивании в течение 30 мин. После этого в смесь постепенно в течение 10 мин добавляют раствор, полученный растворением 49 г ПМС в 200 мл четыреххлористого углерода, и повторно кипятят н течение 30 минут при перемешинании. Растворитель отгоняют, а...

Номер патента: 1288161

Опубликовано: 07.02.1987

Авторы: Деев, Дроздов, Журавлев

МПК: B01D 21/06, C02F 1/40

Метки: отстойник, радиальный

...6 последний снабжен направляющими 21, прикрепленными ккромкам стенок 1 О и 11, и растяжками 22, закрепленными на полупогружной стенке 3 под уровнем жидкостии фиксирующими жироудерживатель бот горизонтальиого перемещения.К ферме 4 крепятся рычаг лыжа)23 и шарнирно - жиросгон 5, состоящий из двух лопастей 24 и 25, из которых лопасть 25 снабжена пружиной26, концы которой закреплены на ферме 4 и жиросгоне .5, Жиросгон 5 установлен шарнирно с возможностью перемещения вдоль фермы 4 при периодическом контактировании с копиром 27,закрепленным на полупогружной стенке 3, К полупогружной стенке 3 прикреплены направляющие 28, фиксирующиеконец жироудерживателя б,Устройство работает следующим образом,При вращении фермы 4 всплывшиевещества...

Номер патента: 1287199

Опубликовано: 30.01.1987

Авторы: Богомолов, Дроздов, Урман

МПК: G06G 7/48

Метки: моделирования, мотор-вагоном, работы, режима, реле, системы, ускорения, эксплуатационного

...якоря гейератора 5. Шунтовая обмотка 7 возбуждения подключается посредством контакта 8 к источнику независимого питания постоянным током, причем с помощью реверсора с реле 9 и его контактами 9. 1-9.4 можно переключать полярность ,напряженияена концах обмотки 7, реле 10 с контактом 10.1 и реле 11 ускорения с контактом 11.1.Обмотки 12 и 13 являются шунтовыми обмотками последовательного возбуждения вспомогательного электродвигателя 4 и генератора 5 соответственно.Исследование рабочих характеристик реле 11 ускорения производится после его включения в цепь якоря генератора 2 постоянного тока через клеммы а и б. Одновременно контакт 11,1 исследуемого реле 11 ускорения включается в цепь питания обмотки реле 10 через клеммы в и г.Как...

Номер патента: 1286537

Опубликовано: 30.01.1987

Авторы: Гвоздев, Деев, Дроздов, Журавлев, Паринов

МПК: C02F 3/18, C02F 7/00

Метки: аэрации, жидкости

...объема. При вращении смесителя 5 объем камер, расположенных против серповидного отверстия 11, увеличивается, создавая всасывающее действие в серповидном отверстии, а затем уменьшается, создавая нагнетательное действие в камерах, прошедших серповидное отверстие 11.В возникшую вакуумную полость через воздухопровод 4, воздухопроводную камеру 10 и серповидное отверстие 11 подсасывается воздух из атмосферы и заполняет камеры, расположенные против серповидного отверстия 11, ограниченные ступицей 9 смесителя, жидкостным кольцом и радиальными лопатками 8. После прохождения зоны действия серповидного отверстия 11 воздух защемляется, а в связи с уменьшением объема камер сжимается и под повышенным давлением дробится на мельчайшие пузырьки и...

Номер патента: 1286220

Опубликовано: 30.01.1987

Авторы: Бобров, Воронцов, Дроздов, Панченко, Теребилина

МПК: A61N 1/32

Метки: абстинентного, алкогольного, лечения, синдрома

...процедуру провели повторно, однако ее параметры увеличивали (с = б 0 мин,1 = 300 мА). После процедуры больной отмечал появление сонливости, исчезновение тревоги,тяги к алкоголю.Объективно: больной контактен,спокоен, настроение ровное, появиласькритика к своему состоянию,АД 130/90 мм, рт.ст., Ря 80 уд/мин,ЧД 20 в мин. Сохранился легкий тремор пальцев рук, сухожильные рефлексы И, Я = Д, пальце-носовую пробу ипробу Ромберга выполнял без ошибок.На третий день вновь провели процедуру, параметры стимуляции аналогичны параметрам второго сеанса. Вовремя процедуры больной спал. Поокончании отметил улучшение настроения, общего самочувствия.Объективно: больной спокоен, уравновешен, настроение ровное,АД 130/90 мм рт.ст., Ря 76 уд/мин,ЧД 20 в мин....

Номер патента: 1284469

Опубликовано: 23.01.1987

Авторы: Говзич, Дроздов, Митяненко, Мосин

МПК: A01C 7/00, B65G 33/00

Метки: загрузчик, сеялок

...21, соединенная бесконечной цепью 22 с двумя парами звездочек, каждая из которых содержитжестко связанные между собой звездочки 23 и 24, и 25 и 26, Каждая пара звездочек шарнирно соединена скареткой 17, При этом две симметрично расположенные звездочки 23 и 25иэ каждой пары связаны с двумя бесконечными цепящг 27 и 28 механизмов привода приемного и разгрузочноготранспортеров, Цепь 2 установленана звездочках 29 и 30, одна иэ которых, например звездочка 29, жесткосоединена с барабаном 31 приемноготранспортера 8, звездочка 30 шарнирно соединена с каркасом 1 О. Цепь 28установлена на звездочках 32 и 33,Звездочка 32 жестко соединена с барабаном 34 загрузочного транспортера 9, а звездочка 33 шарнирно соединена с каркасом 14,При этом звездочки 30...

Номер патента: 1283811

Опубликовано: 15.01.1987

Авторы: Дроздов, Ермакова, Зак, Золотарев, Казакова, Козлов, Лавров, Лившицин, Перлин, Прохоров, Ряховский, Федотова, Шмелева, Шпаков

МПК: G06G 7/58

Метки: моделирования, полимеризации, процесса

...ГсОе веттвсе 10 ц . трв евхос выходов блскон 11типа экспонента ого блока 9 делеяВ делителе 8 вход- преобразуются в солтаже нием да сумма ора 5 2 нелинейности с выхода втор соответственно ные напряжения нетствии с 1 ыр Б, = К, /( е, к, + к /(кс),(6) С, - содержание 1,2 в звень в полимере, образонав где шемся в данном реакторе.Напряжение с выхода делителя 8попадает на первый вход третьегоблока 13 умножения, где преобразует -ся в соответствии с ныаажениемПри этом напряжение, пропорциональное разности (р в ( ,) поступаетвыхна второй вхоД третьего блока 13 умножения с выхода блока моделиро - вания приращения концентрации поли - мера, выполненного в виде вычитателя 16, на первый и второй входы которого поступают напряжения с входов 20 и 21...
