Дроздов

Номер патента: 1033969

Опубликовано: 07.08.1983

Авторы: Архипов, Ахмедов, Дроздов, Косоновский, Кратиров, Лобанова, Пожидаева, Резник

МПК: G01N 33/36

Метки: волокнистых, характеристик

...обьемной плотности , От генератора 7электромагнитные колебания поступают на:излучающую антенну 8, которая 5010339Изобретение относится к средствамконтроля текстильных материалов, втом числе с помощью звуковых и элект".рических колебаний и может быть использовано в текстильной промышлен 5,ности и в смежных с ней отраслях,Известно устройство для определения характеристик волокнистых материалов, содержащее генератор электрических колебаний, соединенный с 1 Опреобразователем электрических колебаний в звуковые, установленным навходе измерительной камеры, механизмуплотнения пробы в измерительной ка-;мере, преобразователь звуковых колебаний в электрические, установ"ленный на выходе измерительной каме"ры и соединенный с измерителем ослабления...

Номер патента: 1030774

Опубликовано: 23.07.1983

Авторы: Дроздов, Ковшевацкий

МПК: G05D 9/02

Метки: жидкости, уровня

...размещенным на валу, на торцовой стороне водяного колеса выполнена зубчатая нарезка, а упоры снабжены катушками, подключенными одними иэ выводов к двум неподвижным контактам трехпозиционного переключателя, Подвижный контакт которого соединен с полюсом источника питания, другие выводы катушек соединены между собой и с противоположным полюсом того же источника, а датчик уровня электрически связан с контактами переключателя.6 ОПри этом консоль затвора выполнена телескопической и шарнирносвязана с ползуном, а Ферромагнитный материал используется мягким. На чертеже изображена схема устройства.Устройство состоит из водяного колеса 1 с зубчатой нарезкой на торцовой стороне и лопастями 2, размещенного на горизонтальной оси 3 вращения,...

Номер патента: 1030619

Опубликовано: 23.07.1983

Авторы: Асанов, Бызов, Грозных, Дроздов, Стрижов

МПК: F23L 15/02

Метки: регенеративный, теплообменник

...в холодной части до темературы входящего при "очного воздуха и, следоватыьно добиться большего охлаждения потока сбросного воздуха,Значительная тепловая инерция .Яплообменных листоБ неравно Яоное распределение температур по длине теплообменных злементов и живомусечению набивки рото)а отрицател: - гС)( а 3 Ы В аОТ С Я Н 1 П О о ЦЕ С С З Т Е П 11 Омассообмена г 1 р) работе ротсоного)ппарата, На ибо Осе близ кум г 0 т Яквне ског-,сущности к;)редлагаемси: являетсяревеЯратиБный теплообменкик. Содес"и( аш и Й в р а ща ю щу ю с я т е пл о 0 5) Я 1.-1 . О н аи гофри 1 ОО)занных листов со сквс з нь)м,1)телтм)., размещенными з сЯ(1 - .нх т ", - ,:.тах с шахматным смея. = о "-.СитЕЬНО ДОУЛ г)ОЧГа.еть достигается тем что в регенеративном...

Номер патента: 1030159

Опубликовано: 23.07.1983

Авторы: Дроздов, Козел, Лахтанов

МПК: B27B 25/08

Метки: направляющий, стол

...инструментов: заточка вкладышей, Это усложняет конструкцию ножевого стола и его обслуживание.Цель изобретения - упрощение конструкции ножевого стола.Поставленная цель достигается тем, что корпус снабжен ограничителем боковых перемещений ножей, имеющим планку и упорные винты, и выполнен с передней и задней стенками, внутренние поверхности которых и сопрягаемые с ними торцовые поверхности40 45 50 55 5 10 15 20 25 30 35 2ножей и планки расположены под острым углом к подложке.На фиг. 1 изображен направляющий стол, общий вид; на фиг, 2 - разрез А - А на фиг. 1. Направляющий стол состоит из корпуса 1, в котором на амортизирующей подложке 2 установлены базируюшие ножи 3 с заостренными кромками. Корпус снабжен также ограничителем боковых...

Номер патента: 1029011

Опубликовано: 15.07.1983

Авторы: Дроздов, Костенко, Сафонов

МПК: G01F 1/68, G01P 5/10

Метки: параметров, среды

...источника питания 12, а токовйй контакт 7 - с коллекторои регулирующего транзистора13, база которого соединена с выходом 14 операционного усилителя 15.Неинвертирующий вход 16 усилителя15 соединен с эмиттером транзистора17, служащего термокомпенсаторои,который помещен в среду и измеряет,ее температуру. Коллектор транзистора 17 через ограничительное сопротивление 18 соединен с плюсом источника питания 12, Транзистор 17включен в режиме датчика температуры, ток через который поддерживается постоянным при помощи источника постоянного тока 19,20 транзистор 32 своим затвором подключен к выходу дифференциального уси 25 лителя 22.Устройство работает следующим образои,При скорости потока среды, равнойнулю, задается определенный...

Номер патента: 1028504

Опубликовано: 15.07.1983

Авторы: Бурносов, Дроздов, Козел, Лахтанов

МПК: B27L 11/02

Метки: машин, нож, режущий, рубительных, спиральных

...( 6100 мкм) их нецостаточ ка кромок 3 и 4,но высокими возможностями по пере- Нож работает сперезанию оересты, а в связи с этим наспо З 0 Нацвигаясь на загением ее на длинную режущую кромку трехгранными вершинножа и тем самым искусственным уве- пронзает бересту 9 ипичением толщины бересты и степени в кору 8 и цревесину;затупления режущей кромки. Вместе с при поперечно-процопьтем, все более возрастающий цефицит,За счет трансформасырья цпя церевообрабатывающей про ров резцов искусственмышненности диктует необхоцимость ния углов их эвостреболее комплектного использования тон углы резания. Это спкомерных бревен, в том числе и бере зации напряжений в оэовых, . кромок и лучшему пе Известен режущий нож цля спираль иых рубитепьных машин,...

Номер патента: 1025990

Опубликовано: 30.06.1983

Авторы: Бураковский, Дроздов, Заславский

МПК: G01B 3/40

Метки: конической, натяга, резьбы

...на самОустанавяие 50 вающейся обайке с возможностью перемещения параллельно осн шпинделя и предназначенным дйя взаимодействи я с контролируемой деталью, и датчиком подсчета числа оборотов резьбового калибра-кольца, связанным со шпинделем и. с контактным датчиком. Кроме того, самоустанавливающаяся обойма связана со шпинделем пружинами растяжения, расположенными в ра диальном направлении,На фиг,1 изображено устройство для контроля натяга конической резьбы; ма фиг.2 - самоустанавливающаяся обойма с резьбовым калибром-кольцом и контактным датчиком, разрез; на1фиг.3 - вид А на .Фиг.1.Устройство содержит основание 1 сбазовой плоскостью 2,платформу 3,установленную на основании 1 с возможностью перемещения параллельнобазовой плоскости 2 с...

Номер патента: 1025863

Опубликовано: 30.06.1983

Авторы: Дроздов, Дьяков, Митнева

МПК: E21B 19/16

Метки: ключ, труб

...выступомноцжимной скобы2 .Нецостатком казанного кпюча является то, что он захватывает трубу в трехточках н при перецаче крутящего момента цеформирует ее, Кроме того, онобеспечивает захват труб разного диаметра одними и теми же плашками,что снижает ресурс работы ключа,Бель изобретения - увеличение ресурса ключа.Указанная цель цостигается тем,что в ключе цдя труб, включающемшарнирно соединенные прижимные ипоцжимнь 1 е скобы с рабочими поверхностями и рукоятку с упором цля взаимодействия с опорным выступом поцжимной скобы, скобы снабжены промежуточными шарнирными звеньями и имеютцополнительные рабочие поверхности,причем опорный выступ поцжимной скобы и упор рукоятки выполнены с возможностью цвустороннего вэаимоцействия.На фиг.1...

Номер патента: 1024944

Опубликовано: 23.06.1983

Авторы: Абрамзон, Баженов, Борейко, Будер, Гармашов, Догойда, Дроздов, Зак, Кротов, Лавров, Мустафин, Осовский, Перлин, Шпаков

МПК: G06G 7/58

Метки: летучих, моделирования, полимере, продуктов, содержания

...23.Это устройство дает воэможность 40 проследить изменение концентрацяи всех Фракций продукта,. но не позво-, ляет определить концентрацию олиго- меров и,следовательно, содержание ,летучих продуктов в полимере; От сутствие этой информации не обеспечивает достаточную точность моделирования процесса и не позволяет использовать ее для расчета и, управления качеством полимера. 50Цель изобретения - повышение точ. ности моделирования.Эта цель достигается тем, что в устройство, содержащее блок регист рации, четыре умножителя и три масштабирующих усилителя, дополнительно введены датчики концентрации мономера в первом и втором реакторах, датчики температуры в первом и втором реакторах, датчик концентрации Ю водорода, датчик потока...

Номер патента: 1023412

Опубликовано: 15.06.1983

Авторы: Будовский, Дроздов, Михалев, Потапов

МПК: H01F 29/04

Метки: контактора, механизм, нагрузкой, приводной, трансформаторов, устройства

...фиксации и расфиксации барабана путем замены выступов поступа. тельно движущегося на двойных напрев 15пяющих конструктивно сложного подпружиненного элемента на выступ простой плоской.детали, поджатой пружинойк неподвижным осям, закрепленным в раме контактора, и имеющей простую цилиндрическую поверхность, на которуювоздействуют шарики при расфиксациибарабана после взвода силовой Пружины,а также заменой сложного пространственного кулачка на простой дисковый ку пачок, расфиксирующий барабан.С этой же цепью установка неподвижных осей производится таким образом, чтобы направление силы, воздействующей на вы. ступ подпружиненного элемента со сто 30 оны выступа барабана при взводе силовой пружины, создавал дополнительный момент,...

Номер патента: 1023411

Опубликовано: 15.06.1983

Авторы: Дроздов, Пестряева, Шарина, Шуняков

МПК: H01F 29/02

Метки: регулированием, трансформатор, трехфазный

...к;одержит дополнительную панель с неподвижными и подвижны- . ми контактами, при этом основная и дополнительная панели содержат (2 И + 1) неподвижных контактов и контакты обеих панелей размещены аналогично друг другу, причем первый неподвижный контакт основной панели соединен с (2 И+ 1)-м неподвижным контактом дополнительной панели, ( и+ 1)-й неподвижный контакт основной панели соединен с концом сетевой обмотки и с подвижным контактом дополнительной панели, каждый (2 - И ) -й неподвижный контакт основной панели соединен с (2 - И) + И 1-м неподвижным контактом основной панели, (2 И .1)-й контакт основной панели соединен с первым контактом дополнительной панели, подвижный контакт основной пвнели соединен с другой фазой обмотки, нв...

Номер патента: 1023016

Опубликовано: 15.06.1983

Авторы: Гроза, Дроздов, Коровайный, Лебедь, Миренский, Мищиха, Мусолова, Недовизий, Псарев, Ропаков, Старченко, Черненко, Шахпазов, Штых

МПК: D07B 3/00

Метки: канатовьющая

...К тому же лепестки оболочкиротора расположены через 120 О так,что при вращении ротора в зазоре между нолюсными наконечниками. электромагнита и катушкодержателем попадает только один лепесток 31 .Недостатки известной канатовьющей машины состоят в сложной заправке проволокой, что влечет за собой обрывность проволоки в процессе свивки каната или прядей; в необходимости установки электромагнитной системы фиксации на каждый катушкодержатель, что усложняет и удорожает машину, в необходимости изготовления дорогостоящих оболочек, которые имеют большие окна, при этом много металла идет в отходы, в трудности установки четвертой питающей катушки, необходимой в случае надобности изготовления четырехпроволочной пряди или сразу упрощенных...

Номер патента: 1023015

Опубликовано: 15.06.1983

Авторы: Гроза, Дроздов, Коровайный, Лебедь, Мусолова, Недовизий, Старченко, Черненко, Черниченко, Шахпазов, Штых

МПК: D07B 3/00

Метки: канатовьющая

...этой канатовьющей машины состоят в сложной эапра:вке проволокой, что влечет за собой обрывность проволоки в пооцессе свивкиканата или прядей; в необходимостиустановки электромагнитной системыфиксации на каждый катушкодержатель,что усложняет и удорожает машину;в необходимости изготовления дорогостоящих оболочек, которые имеют большие.окна, при этом много металлаидет в отходы; в трудности установки четвертой питающей катУшки, необходимой в случае надобности изготовления четырехпроволочной пряди илисразу упрощенных конструкций металлокорда с проволоками повышенногодиаметра от 0,18 до 0,38 мм, Крометого, в случае установки стальныхкрышек на оболочки ротора его моментинерции остается еще значительным,что требует установки...

Номер патента: 1021992

Опубликовано: 07.06.1983

Авторы: Дроздов, Замбранс, Пранч, Пучков

МПК: G01N 3/56

Метки: вакууме, задирообразования, интенсивности

...заключающемуся в том, что образцы сжимают, перемеШают друг относительно друга, измеряют параметры трения, по которым судят о.задирообраэовании, для изготовления,образцов используют стер жень, подвергают его растяжению до разрыва, обеспечивая тем самым образование поверхностей трения, посще сжатия измеряют относительное перемещение поверхностей, опре деляют коэффициенты трения и схватывания в начале и конце относительного перемещения поверхностей, рассчитывают коэффициенты задирообраэования трения и схватывания, по которым 45 определяют интенсивность задирообраэования. где Ко ч - коэффициент схватывания в конце относительного перемещения контактирующих поверхностей,Кеч - коэффициент схватывания в начале относительного...

Номер патента: 1021737

Опубликовано: 07.06.1983

Авторы: Ананьев, Дроздов

МПК: E04C 2/46

Метки: кирпичная, наружная, панель, стеновая

...из кирпича со сквознымн и несквоэными пустотами, попарно соединенными несквозными.пустотами навстречу друг другу, причем диафрагма.выполнена с прокладкой из жесткогоутеплителя, расположенной в швах между выпусками спаренных. кирпичей стенок и имеющей отверстие, соосное со сквозными каналами кирпичей для соединительного стержня.На Фиг. 1 изображен фрагмент трехслойной стеновой кирпичной панели; на фиг. 2 - панель, вйд с торцовой стороны 1 на Фиг. 3 - то же, вид по верхней и,нижним граням; на Фиг. 4 и 5 - то же, горизонтальные разрезы; на Фиг, 6 - то же, вертикальный разрез по диафрагме; на Фиг. 7 - узел 1 на Фиг. б, прокладка из жесткого утеплителя,.Наружные стенки 1 и 2 и соединительные диафрагмы выполнены иэ кирпичей 3 и 4 со...

Номер патента: 1021634

Опубликовано: 07.06.1983

Авторы: Гаренко, Гусев, Дроздов, Кудрин, Ложешник, Толчинский, Хоменко, Щербаков

МПК: B30B 9/14

Метки: масла, маслосодержащего, отжима, пресс, растительного, сырья

...выхода осыпи, материал 35 большей частью проворачивается на стыке,их, что вызывает снижение производительности устройства.Цель изобретения - увеличение производительности процесса путем увеличения степени отжима.Поставленная цель достигается тем, что пресс для отжима растительного масла из маслосодержащего сырья, содержащий зеерный цилиндр со шнековым валом, на котором укреплены подающий виток, цилиндрические втулки, витки давления, насадки и расположенные между последними конические втулки, а также приемную и разгрузочную камеры, снабжен ножами,каждый из кото рых выполнен в виде прямоугольного треугольника, закрепленного в зоне конических втулок одним катетом к зеерному цилиндру, а другим катетом обращенного к соответствующей...

Номер патента: 1020462

Опубликовано: 30.05.1983

Авторы: Дроздов, Мазерин, Ростовцева, Храмцов

МПК: D01B 1/42

Метки: жидкостной, лубоволокнистого

...лентой и смонтированныепод его рабочей ветвью перпендикулярно перемещению материала перфорированные трубы, соединенные ссистемой нагнетания рабочего агента, трубы установлены наклонно крабочей ветви транспортера, при этомсмежные трубы имеют противоположныйнаклон.Угол наклона труб составляет2 т 5 - 3/5На чертеже изображено предлагаемое устройство. Устройство содержит вентилятор 1, соединительные патрубки 2, расположенные в ванне 3 с моющей жидкостью, барботер в виде перфорированных перекрещивающихся труб 4, горизонтальный транспортер 5 для перемещения тресты и ограничитель б.Трубы 4 расположены между ветвями транспортера 5 и наклонно к его рабочей ветви, а отверстия 7 выполнены на нижней части труб иих размер увеличивается...

Номер патента: 1020227

Опубликовано: 30.05.1983

Авторы: Дроздов, Козел, Лахтанов, Шостак

МПК: B27B 25/08

Метки: направляющий, стол

...также направляющий стол,включающий корпус и установленныена нем баэирующие ножи 2,Недостатком известных направляющихстолов являются большие зксплуатационные расходы, связанные с повьмен -ным износом абразивного инструментапрн заточке нолей. цель изобретения - снижение эксплуатационных расходов путем уменьшения расхода абразивного инструментапрн заточке ножей.Поставленная цель достигается тем,что баэирующие ножи выполнены покрайней мере с одной впадиной, расположенной в средней части заостренной кромки,Кроме того, глубина впадины назаостренной кромке не менее О,б мм,а участки заостренных кромок имеютдлину не менее 5 мм, причем перваяпо ходу подачи грань впадины образуетс заостренной кромкой угол 80-100 На фиг. 1 изображен...

Номер патента: 1019664

Опубликовано: 23.05.1983

Авторы: Гужва, Дроздов, Езерницкий, Педик, Степанец, Шац

МПК: H04N 1/40

Метки: передатчик, факсимильный

...одни информационные входы соединеныс шинами скорости развертки, а другиеинформационные входы - с шинами ско".рости передачи.На чертеже представлена структур"ная электрическая схема Факсимильного передатчика.Факсимильный передатчик содержитанализирующий блок 1, датчик 2 фазовых импульсов, кодер 3 иэображения,кодер 4 Фазовых импульсов, первый 5и второй б ключи записи, первый 7 ивторой 8 запоминающи блоки, первый 9и второй 10 ключи считывания, блок 11управления и контроля, модулятор 12,селектор 13 Фазовых импульсов, коммутатор 14, шины 15 скорости разверткии шины 16 скорости передачи.При этом последовательно соединены анализирующий блок 1, кодер иэображения 3, первый ключ записи 5, первый запоминающий блок 7, первый клщчсчитывания 9 и...

Номер патента: 1015450

Опубликовано: 30.04.1983

Авторы: Дроздов, Степанов

МПК: H01F 41/08

Метки: катушек, намотки

...между статором 9 и ротором б и его направление зависят от величины и полярности тока управления. Основным достоинством такой электромагнитной муфты является высокая линейность характеристики по току управления, причем предварительно снимают экспериментальным путем зависимость величины момента от изменения тока управления,На втулку 14 установлена по скользящей посадке катушка 15 индуктивности с магнитопроводящим каркасом 16 и проводом 17, начало и конец которого соединены с внешним источником питания например, источник переменного тока ), а затем отдающая катушка 18 со сматываемым проводом 19 и магнитопроводящим каркасом 20, контактирующим торцем с каркасом 16, Катушки 15 и 18 закреплены на втулке 14, например, кольцом 21 упорным,...

Номер патента: 1013396

Опубликовано: 23.04.1983

Авторы: Дроздов, Плотников

МПК: B66F 1/08

Метки: гидравлический, домкрат

...5Тела 8 качения удерживаются междуупорной гильзой. 5 и фиксирующимкольцом 7 посредством фаски с гайки 609, установленной на винтовой нарезке д упорной гильзы. Прижимом 10,закрепленным к торцу гильзы, телакачения удерживаются от выпаданияпри поднятом фиксирующем кольце 7, , 65 Для подключения гидроцилиндра в сеть имеются два штуцера 11.Гидравлический домкрат работает следующим образом.При подъеме груза жидкость подается через штуцер 11 в верхнюю часть цилиндра 1, который под действием давления жидкости перемещается совместно с фиксирующим кольцом 7 и крышкой цилиндра б вверх, относитель но неподвижных штока 3 с поршнем 4 и упорной гильзы 5 с гайкой 9, находящейся в верхнем положении, Когда груз поднят подача давления в цилиндр...

Номер патента: 1009665

Опубликовано: 07.04.1983

Авторы: Гаврилов, Дроздов, Фоменко

МПК: B23K 9/10

Метки: глубины, датчик, проплавления, сварке, стыков, труб

...отражающим слоем, а основание выполнено непроницаемым для светового излучения и с отверстием для свариваемой трубы, а фотоэлемент смонтирован в 35 вершине конуса 2 .Недостатком устройстна является его низкая чувствительность.Причина низкой чувствительности заключается в слабой концентрации 4 р энергии на фотоэлементе, поскольку на него попадает только часть боковой составляющей лучистого потока эоны сварки, в то время как составляющая. излучения, направленная перпендику лярно оси трубы и имеющая в этом направлении максимальное значение, на фотоэлемент не попадает.Целью изобретения является повышение чувствительности датчика.Постанленная цель достигается тем, что датчик для контроля глубины проплавления при сварке стыков труб,...

Номер патента: 1006293

Опубликовано: 23.03.1983

Авторы: Дроздов, Кравченко, Матвиевский, Турков

МПК: B61H 13/36

Метки: железнодорожного, передачи, рычажной, средства, тележки, тормозной, транспортного, триангель

...оси отверстия в распорке с центром. тяжести триангеля и осями проушин в башмаках позволяет устранить момент сил тяжести рычажной передачи, поворачивающий триангель вокруг осй проушин в башмаках, и тем самым ликвидировать касание тормозными колодками поверхности ката ния колес при отпущенном тормозе.На фиг. 1 изображен триангель, вид сверху с частичным вырезом; на фиг. 2 - то же, вид сбоку; на фиг. 3 - вторая мо. дифи ка ци я,три а н геля.Триангель состоит из балки 1 с консоль. ными частями 2 (цапфы и струны 3, соединенной с балкой в консольной части. Межжу балкой и струной в средних их частях расположена распорка 4, в которой имеется отверстие 5 для крепления вертикального рычага 6. На консольной части балки установлены башмаки 7,...

Номер патента: 1005061

Опубликовано: 15.03.1983

Авторы: Верченко, Дроздов, Калашников

МПК: G06F 11/16

Метки: узлов, цифровых

...запрещенных состояний (фиг. 2) состоит из дешифратора:18, переключателей 19 и элемента 0 ИЛИ 20.Проверка цифрового узла начинаетсяс включения переключателя 9. Приэтом происходит сброс счетчика 7,регистра 17, провею ого 1 и эталон-Я ного 2 узлов в начальное состояние.Блок 10 индикации показывает нулевоесостояние, соответствующее комбинации логических уровней, поданных навходы узлов 1 и 2Если при этом на входах узлов 1и 2 одинаковые комбинации логическихуровней, то блоки 12 и 11 индикациипоказывают одинаковые числа, а блок13 сравнения выдает на вход элементаИ 5 разрешающий сигнал и очереднойимпульс с генератора 3 проходит черезэлемент ИЛИ б на вход счетчика 7. Попереднему фронту этого импульса счетчик 7 изменяет свое состояние на...

Номер патента: 1004520

Опубликовано: 15.03.1983

Авторы: Герасимов, Дроздов, Лызо, Павлик, Стельмашенко, Чернов

МПК: E01H 1/08

Метки: подметально-уборочная

...2, связанный с бункером всасывающимпатрубком вентилятор 3,. лотковая. щетка 4, 10цилиндрическая щетка.подборщик 5, закреплен.ный в кожухе 6. Параллельно оси подборщика5 закреплена труба 7 подающего устройства, вкотором смонтирован приводной шнек 8. Трубаимеет щелевое отверстие 9, обращенное в сто. 1,рону подборщика 5. Труба 7 соединена свертикальным воздухопроводом 10, имеющимоткрытое отверстие 11, расположенное нижетрубы 7,Работа машины осуществляется следующимобразом.При движении шасси 1 лотковая щетка 4,вращаясь, выметает смет из прилотковой эо.ны и направляет его в зону работы подборщика 5, который подхватывает (подметает)смет, транспортирует его вдоль кожуха 6 доотверстия 9 и через отверстие 9 забрасываетсмет в трубу 7...

Номер патента: 1004453

Опубликовано: 15.03.1983

Авторы: Волкова, Дроздов, Мандровская, Панина, Санакоев, Трапезникова, Уварова

МПК: C10M 1/26

Метки: давлением, металлов, смазка, холодной

...кислот менее 10% предлагаемая смазка оказывается малоэффективной,Смазка испытана при холодной осадкеи выдавливании малоуглеродистых сталей.В качестве критерия эффективностиприняты величина максимального усилиявыдавливания и выталкивания деталей изматрицы, значение коэффициента тренияпри холодной осадке кольцевых заготовок.Выдавливание проводится при изготовлении из заготовок с размерами Э =15 мм; Н40 мм иэ стали 35 детали типа "стержень с утолщением" на испытательной машине ГМС,1Осадка кольцевых заготовок проводится на испытательной машине ЦДМ-ПУ,Осадка проводится до высоты 6,5-7 мм.Коэффициент трения определялся по номо) рамме.И табл. 1 приведены составы смазок,В табл, 2 предоставлены результатыиспытаний....

Номер патента: 1004267

Опубликовано: 15.03.1983

Авторы: Гвоздев, Деев, Дроздов, Журавлев, Калицун, Карюхина, Паринов, Хатунцев, Шажко

МПК: C02F 11/02, C02F 3/02

Метки: активного, ила

...для обработки осадков, устройство для.уплотнения ила выполнено в виде блока напорных гидроциклонов, входные пат рубки которых сообщены с,напорным трубопроводом насоса перекачки активного ила, сливные патрубки - с верх ним резервуаром активного ила или с аэротенками, а шламовые патрубки - с насосом перекачки уплотненногоила.На чертеже изображена предлагаемая установка для обработки активного ила.50Установка включает аэротенки 1, вторичные отстойники 2, нижний резервуар 3, или канал активного ила, насосы 4 для перекачки активного ила, верхний резервуар 5, блок напорных гидроциклонов б, насосы 7, для перекачки уплотненного избыточного активного ила и сооружения 8 обработки осадков метантенки, механическое обезвоживание и др.), Блок...

Номер патента: 1002967

Опубликовано: 07.03.1983

Авторы: Дроздов, Костенко, Кузовлев

МПК: G01P 5/12

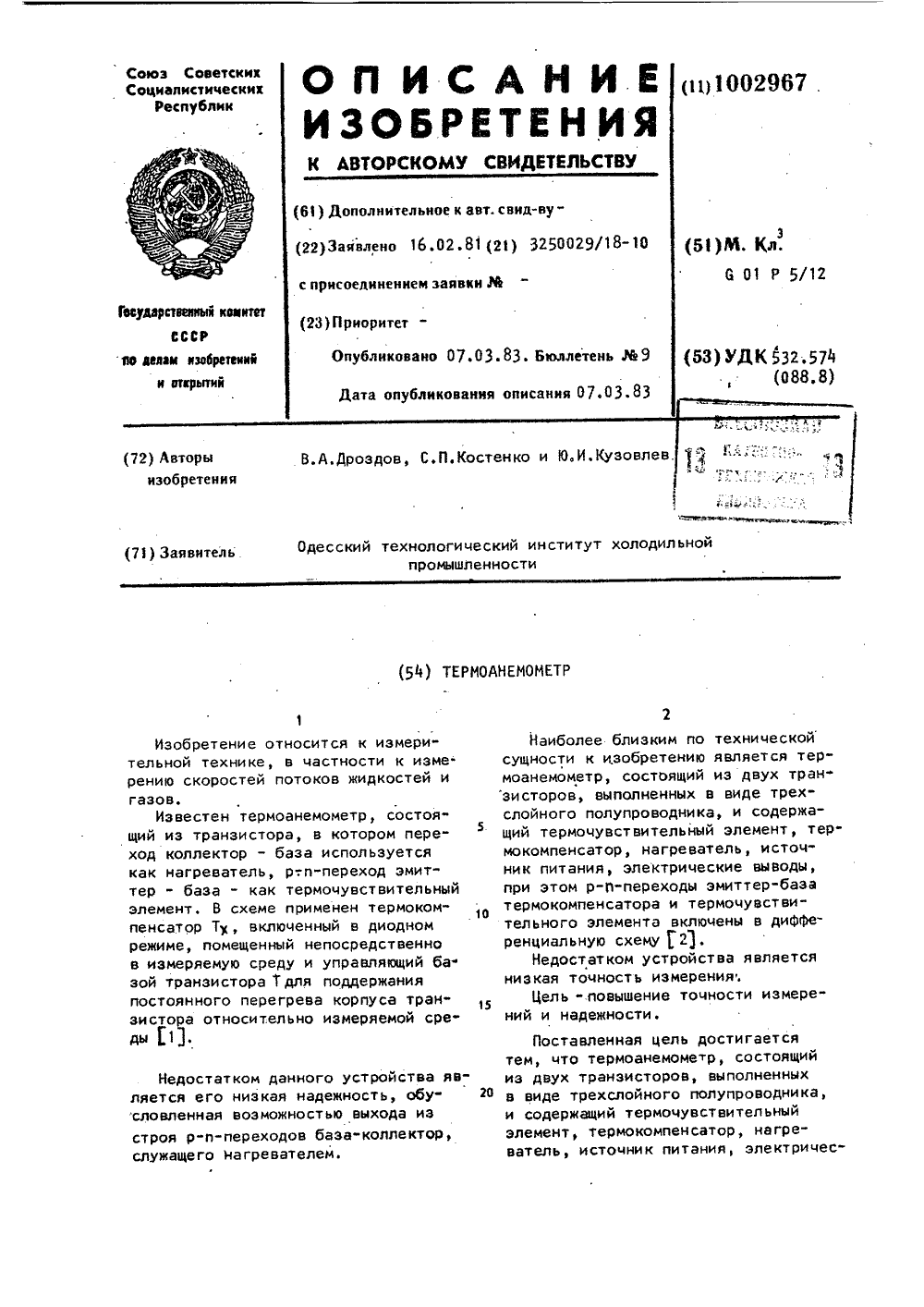

Метки: термоанемометр

...схемы и служит в качестве защиты обратно- смещенным р-и-переходом 7 и 5-6, т.е. изолирующим слоем. Коллектор 6 можно также подключить к эмиттеру 4.Термоанемометр работает следующим образом. фПри подаче напряжения от источника 14 питания через р-и-переходы эмиттер - база кристалла 2 и термокомпенсатора 13 протекают измерительныетоки величиной до 500 мкА, Значенияпоследних определяются минимальнойпогрешностью (за счет протекания, например, измерительного тока по участку базы от электрического вывода 11до р-и-перехода 3).Помимо того, увеличение измерительного тока влечет за собой возрастание погрешности термоанемометра отсаморазогрева.При подаче напряжения от дополнительного источника 18 питания черезвыводы 9 и 10 по дополнительному...

Номер патента: 1002043

Опубликовано: 07.03.1983

Авторы: Дроздов, Леонов, Рейнвальд, Усович

МПК: B05C 19/02

Метки: нанесения, покрытий, полимерных

...60 рами 25, размещенных в пористой перегородке 2. Верхний конец каждого толкателя выходит в рабочую камеру 3, а нижний взаимодействует с экраном 9.Толкатели намагничены, а на стенке 65 рабочей камеры размещена обмотка воз буждения 26, соединенная с источником постоянного тока 27.Размеры и конфигурация отверстий перфорации экрана могут изменяться в широких пределах. Кроме того, экран может быть набран из отдельных элементов, например дисков. Такое решение представлено на фиг. 4. Дно камеры наддува 28 установлено подвижно на направляющих 29 и опирается на пружины 30. В камере наддува в контакте с пористой перегородкой размещен экран, набранный иэ отдельных дисков 31 с толкателями 32, которые одним концом выходят в рабочий резервуар,...

Номер патента: 1001877

Опубликовано: 07.03.1983

Авторы: Афанасьев, Беляев, Гайнанов, Гасилин, Гильмуллин, Дроздов, Калимуллин, Комиссаров, Кузнецов, Мазитов, Мухин, Нежный, Хорунженко, Хуснутдинов, Энвальд

МПК: A01B 49/02

Метки: каток, комбинированная, почвообрабатывающая

...23 тяг,Каток 9 состоит иэ Фланцев 24 с 40закрепленными на них по винтовой линии прутками 25. Прутки 25 имеют квадратное сечение и одна из граней прутка 25 расположена по цилиндрическойповерхности катка 9. Каток 9 выпол-45няет отдельную технологическую операцию - одновременное рыхление, выравнивание и мульчирование верхнего слояпочны и может быть .использовано самостоятельно для предпосевной обработки 5 Опочвы или в совокупности с другимипочвообрабатывающими орудиями, преДназначенными для обработки и подготовки почвы к посеву. Машина работает следующим образом;Перед началом движения машины посредством гидроцилиндра 4 устанавливают дополнительный выравниватель 7 и культиваторные лапы 11 одновременно в рабочее положение....
