Довженко

Номер патента: 1663276

Опубликовано: 15.07.1991

Авторы: Ананьевский, Громыко, Довженко, Игнатищев, Кармугин

МПК: F16H 13/08, F16H 25/04

Метки: виброгенератора, кругосинусоидной, передачи, сборки, эксцентриковой

...2 и винт 3, и вращением(54) СПОСОБ СБОРКИ ВИБРОГЕНЕРАТОРА КРУГОСИНУСОИДНОЙ ЭКСЦЕНТРИКОВОЙ ПЕРЕДАЧИ(57) Изобретение относится к машиностроению, в частности к способам сборки виброгенератора эксцентриковой кругосинусоидной передачи. Цель - повышение долговечности путем увеличения прочности. Наружное кольцо выполняют с прорезью, закладывают это кольцо в приспособление-разжим, разжимасют кольцо, устанавливают в нем шарики и перемычки, снимаюг раэжимающие деформации с наружного кольца и ставят на него бандаж. 7 ил. винта 3 разжимают наружное кольцо 1. На плоскую йоверхность диска 4, имеющего гнезда 5 под шарики, устанавливают внутреннее кольцо 6 и коаксиально ему наружное кольцо 1 вместе с разжимом так, чтобы гнезда по 1 ц шарики...

Номер патента: 1632575

Опубликовано: 07.03.1991

Авторы: Альтшулер, Довженко, Фиш

МПК: B21D 37/04, B21J 13/03

Метки: инструмента, крепления, узел

...На осях 2 закреплены поворотные прихваты 4. На плитах 1 блока вдоль мест размещения полок 5пакета расположены пневматические цилиндры 6 со штоками 7, соединенными сприхватами 4 посредством штифтов 8. Вприхватах выполнены отверстия с резьбой 25под опорные винты 9, которые зафиксированы в рабочем положении контрольнымивинтами 10, Винты 9 снабжены шариками11. Позицией 12 обозначен сменный пакет.Подготовка штамповой оснастки к работе ведется следующим образом.Оператор-наладчик устанавливает опорные винты 9 в блоке таким образом, что прихваты 4 в рабочем положении жесткозафиксированы относительно вертикальной 35плоскости. При этом зазоры Е между виткамирезьбы осей 2 и гаек 3 выбираются, а зазоры21 между прихватами 4 и плитами 1...

Номер патента: 1629587

Опубликовано: 23.02.1991

Авторы: Басистый, Девянин, Довженко, Лукин, Пономарев

МПК: F02M 59/44

Метки: внутреннего, двигателя, дизельного, подачи, сгорания, топлива

...через впускное - выпуск 162958710 15 20 25 30 40 50 ное окно 10 подаваемым подкачивающим насосом 3 иэ топливного бака 1 через фильтры грубой 2 и тонкой 4 очистки топлива и через впускную полость 6 топливного насоса и через наполнительный клапан 12.Нагнетательный клапан 16 поддерживает остаточное давление в трубопроводе 17 высокого давления. Это давление меньше оптимального начального давления Рнч., которое должно быть перед началом впрыскивания через форсунку.В начале рабочего хода плунжера 8 до перекрытия кромкой 9 впускного - отсечного окна 10 канала 11 плунжер вытесняет топливо из нагнетательной полости через окно 10 и канал 11. Наполнительный клапан 12 закрывается, в результате чего начальное давление Рч, в канале 11,...

Номер патента: 1610144

Опубликовано: 30.11.1990

Авторы: Ананьевский, Довженко, Игнатищев, Кармугин, Крез

МПК: F16H 1/32, F16H 13/08

Метки: виброгенератора, кругосинусоидной, передачи, сборки, эксцентриковой

...реннее кольцо 3 и шарики 2 равномерно распределяют го окружности в кольцевом зазоре между внутренним и наружным кольцамиПоследние кладут на опорный диск 4 с гнездами 5 под шари1610144 Фиг. 2 ки. При этом плоские торцовые поверхности наружного и внутреннего колец соприкасаются с плоской поверхностью 6 опорного диска.5В кольцевой зазор между внутренним и наружным кольцами равномерно по окружности между шариками устанавливают проставки 7, которые могут быть предварительно гуммированными. На проставки кладут накладной диск 8 с отверстиями 9, расположенными против шариков 2, и выступами 10, опирающимися на проставки. Указанный комплект кладут на неподвижную плиту 11 пресса и подвижной плитой 12 через диск 8 пластически деформируют проставки...

Номер патента: 1583807

Опубликовано: 07.08.1990

Авторы: Белый, Довженко, Прокопенко, Токаревский, Троицкий

МПК: G01B 15/02, G01N 23/08

Метки: дефектов, контроле, радиационном, регистрации

...1 и 2 и ширококоллимирован- ный детектор 10. На выходе узкоколлимированных детекторов 1 и 2 появляются разнесенные по времечи электрические сигналы, амплитуда и длительность которых пропорциональнь. геомет.рическим размерам дефекта (фиг.5, сигналы 28 и 29), Линия задержки осуществляет синхронизацию поступлениясигналов с выходов уэкоколлимированных детекторови 2 на входы блока4 сравнения. В блоке 4 сравнения происходит "отстройка" от основной толщиы металла и толщины валика усиления и выделение амплитуд дефектов,,имеющих различную плотность по сравнению с плотностью основного материа 20 ла (фиг.5, сигнал 30),С выхода блока 4 сравнения аналоговый сигнал, амплитуда которого пропорциональна лучевым размерам дефектов, а...

Номер патента: 1576425

Опубликовано: 07.07.1990

Авторы: Довженко, Максягин, Репкин

МПК: B65B 1/30

Метки: автоматической, подачи, порции, сыпучего

...цепь питания реле 23. Вклк)чаются тякх.е контекты 25, зямыкаРтся электрическая цепь элс ктродвигятел 6, а контакты 2 о размыкаются, сбесточивяя пцтатель 4. подача сыпучего материала прерывается.Криво,шц 7 цаееает движение противчасовой стрелки и ув.п.кает за собой шаРтуц ., конец козсрсго с роликом 10 из позеу 1 в точку Р перемещается:; лотку 4 и ззхвгх)м 11 зацепляет крючки подвесок 5, сци;,у я лоток с платформы зессг и пере мешая по траектории а-б-в нацрявляющей1 Я участке ап происходит подье.": загрукенцогс лотка 4 пс направляющей 2, далее лоток перемсецается до точки я где1576425 40 Формула изобретения подвески 5 приходят в контакт с упором 13. Происходит наклон лотка и высыпание порции материала в бункер 31. При нажатии подвесок...

Номер патента: 1569428

Опубликовано: 07.06.1990

Авторы: Довженко, Козлов, Соколов, Тищенко, Черепов

МПК: F04C 19/00, F04C 7/00

Метки: жидкостно-кольцевая

...втулкой 7. Периферийные участки лопаток 6 соединены между собой торцовыми бандажами 8. На торцовых крышках 2 и 3 выполнены клапанные отверстия 9, расположенные по радиусу.Бандажи 8 выполнены в виде дисков с профилированными прорезями 10, сообщающими торцовые. зазоры с межпопаточными камерами 11, причем ширина перемычек между соседними прорезями 10 бандажа 8 на радиусе расположения клапанных отверстий 9 превыша 30 ет диаметр последних, расстояние от центра колеса 5 до верхней кромки прорезей 10 не меньше расстояния от центра колеса 5 .до наиболее удаленной точки кромки нагнетател ного окна 4, при этом нижняя кромка прорезей 10 выполнена на радиусе, равном радиусу. втулки рабочего колеса 5.Машина работает .следующим образом.Рабочая среда...

Номер патента: 1564470

Опубликовано: 15.05.1990

Авторы: Довженко, Лепахин, Пастухов, Печников, Регишевская

МПК: F23G 5/00

Метки: отходов, сжигания, твердых

...полного выгорания уноса сечение потока увеличено. Вследствие резкого уменьшения скорости и изменения на. - правления движения наиболее крупные частицы выпадают из потока в карман50 8 камеры дожигания, а частицы уноса зависают на определенной высоте и догорают, По мере выгорания частиц их масса уменьшается и они выносятся из первого хода во второй ход камеры до 55 жигания, где вследствие поворота потока оседают в кармане. второго хода камеры дожигания. чола, попадая на решетчатый под карманов камеры дожигания, просыпается в бункеры 1 О, откуда постоянно удаляется. В бункерах10 поддерживается постоянный уровеньзолы. Дымовые газы после камеры дожигания проходят теплаиспольэующие устройства, газоочистные сооружения инаправляются в дымовую...

Номер патента: 1532699

Опубликовано: 30.12.1989

Авторы: Довженко, Дьяченко, Сошенко

МПК: E21C 27/32

Метки: конвейероструга, орган, режуще-транспортирующий

...и повысить эффективность его работы. 2 ил.1532699 формула изобретения Составитель И.ЗамятниРедактор И,Рыбченко Техред А.Кравчук орректор Э,Лончакова Заказ 8081/42 Тираж 449 ВНИИПИ Государственного комите 113035, МоскваПодписно Т СССР по изобретениям и открытиям при-35, Раушская наб., д. 4/5 роизводственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101 Изобретение относится к подземнойдобыче полезных ископаемых и можетбыть использовано для конвейероструговой выемки угля на крутых и пологихпластах.Цель изобретения - повышение надеж, ности в работе за счет снижения дина мических нагрузок.На фиг. 1 показан режуще-транспортирующий орган конвейероструга, общий вид; на фиг. 2 сечение А-й нафиг. 1,Режуще-транспортирующий...

Номер патента: 1532140

Опубликовано: 30.12.1989

Авторы: Альтшулер, Довженко

МПК: B21D 37/04

Метки: зажимной, крепления, пакетов, сменных, узел, универсальных, штампов

...подпятника 7 с зазором г, а в отверстии корпуса 2 с зазором г. Зазор г превышает по величине зазор г. В корпусе 2 по посадке 1),9 размещена направляющая втулка 8, которая при помокни винтовой резьбы соединена с промежуточным подпятником 7.Механизм поджима подпятника 7 и прихвата 4 к головке болта 5 включает пружину 9, сжатую парой гаек 10 и 11.Узел снабжен средствами стопорения в виде штифта 12, закренденного в отверстии корпуса 2 и сегментного паза 3, выполненноо яа поверхности подпятника 6. 1 озицией 14 обозначен сменный пакет.Зажим сменного пакета 14 производится следующим образом.ослс его установки на плиту 1 блока и опускания верхней плиты (не показана) при холостом ходе ползуна (не показан) оператор поворачивает (например,...

Номер патента: 1530317

Опубликовано: 23.12.1989

Авторы: Альтшулер, Довженко, Томащук

МПК: B21J 13/02, B30B 15/02

Метки: крепления, механизированного, плите, подштамповой, пресса, штампов

...шзд 14 - двор,1, цр жццы 29 и 30 сжатия с)оеспечивдн цсобхл 1- ч к) ш)следовдс.ьцость работы ц)рц 1 к и 3 и 20, кроче тоо, Пружина 29 О)Ссцчцис,жцм шгдмцд случае;Вдрцйшп)д,Вгсция ц ццсвмсети Устройство работает следуюцим образ- м.Пос.е установки и цснтрирования: тампа О на плитв силовые цилиндры 2 через ш 1 з псры 4 пдается давление. Ьлдгодар 5 При Н 5 и схх 1 Г)дсцо,1 ожени 51 и по.добрдццыч цсличицдч усилия натяжения прх)киц 20, 29 и 30 цернымц приводятс в дсйсзвие црцши 31. котрые церемешдк) пружины 9 до захвата ими по.лок шздмцд В начале своего перемещения прижимы выдвигдк)тся рабочими концами за пределы ползушек 12 до соприкосновения пдльцсв 19 с радиуной поверхностью пазов 18, цц гего они перемещают ползушки нд Истояние . Прц...

Номер патента: 1523078

Опубликовано: 23.11.1989

Авторы: Довженко, Карпенко, Коржов, Саламатин

МПК: A01C 7/00

Метки: сеялка

...полевых условиях, при провороте опорного колеса сеялки на расчетное число оборотов, вал 12 совершал поворот на 180. Полумуфта 38 опирается на хвостовик вала 12 с помощью подшипника 42, в результате чего при вращении вала 40 вал 12 неподвижен.25 30 35 40 Формула изобретения 50 55 Для перемещения полумуфты 35 вдоль вала 12 и соединения ее с полумуфтой 38 и тем самым сообшения валу 12 врашательного движения служит рычаг 43, соединенный с полумуфтой 35 посредством тя ги 44 и вилки 45. Для предотвращения самопроизвольного перемещения полумуфты 35 вдоль вала 12 служит пружина 46, при соединенная к вилке 45 и прижимаюшая полумуфту 35 к полумуфте 33. При этом кулачки Зб полумуфты 35 расположены в пазах 34 полумуфты 33, Кулачки 36 полумуфты 35,...

Номер патента: 1521913

Опубликовано: 15.11.1989

Авторы: Бодик, Довженко, Загорулько

МПК: F04C 19/00, F04C 7/00

Метки: жидкостно-кольцевая

...свсасывающим и нагнетательным окнами3 и 4 с периферийными кромками соотУветственно, 5 и 6. В корпусеэкс,центрично установлено рабочее колеса7 с лопатками 8 и бандажным кольца;9, размещенным со стороны окон 3 и 4.внутренний радиус К бандажного кольа 9 удовлетворяет следующему условию4 К 4 Б, где Е и Ь - расстояниеот продольной оси рабочего колесаго наиболее удаленной от нее точкипериферийной кромки 5 и 6, соответственно, всасывающего и нагнетательного окон 3 и 4, При этом наружный радиус К, бандажного кольца 9 выполненменьшим радиуса рабочего колеса 7 навеличину а - минимального погружения лопаток 8 колеса 7 в жидкостноекольцо,Жидкостно-кольцевая машина работает следующим образом .При вращении рабочего колеса 7жидкость отбрасывается...

Номер патента: 1516705

Опубликовано: 23.10.1989

Авторы: Барсова, Довженко

МПК: F16L 3/08

Метки: крепления, труб

...(а предварительно смонтированных кронштейнах 9 необходимоце менее двух устройств. 25Сборка каждого устройства осуществляется следующим образом,11 а каждый конец трубы надевают хомут 1, который заводят лапками 3 впазы кронштейна 9 до упора в этикронштейны опорных поверхностей 8Затем крепежная пластина 2 надевается на лапки 3 с ограничительнымивыступами 6, 10 через первую ступень14 отнерстю пластины 2.За счет перемещения крепежнойпластины 2 на вторую ступень 15 подограничительнье выступы б, 10 происходит преднарите.ьая фиксация хомута 1 на кронштейне 9.40Для фиксации хомута 1 с гарантированным зазором по отношению к трубепредварительно сжимают лапки хомута 1и перемещают крепежную пластину 2,охватывая третьей ступенью 16 лапки2 хомута...

Номер патента: 1511495

Опубликовано: 30.09.1989

Авторы: Денисов, Довженко, Цумарев, Червякова

МПК: F16H 13/08, F16H 25/06, F16H 57/04 ...

Метки: передача, шаровая

...корпуса1. 2 ил. 12 и жестко закрепленный на тихоходном валу 6. В донной части каждой из беговых дорожек выполнены канавки 13, причем часть 8 канавки, выполненной на диске 7 в донной части беговой дорожки 8, является сквозной. Часть 6 ограничена плоскостью Н, проходящей через ось вращения быстроходного вала 5. Плоскость Н перпендикулярна плоскости Ч, проходящей через ось вращения и центр О, беговой дорожки 8, выполненной по окружности.Шаровая передача работает следующим образом.При вращении быстроходного вала 5 получает вращение жестко, закрепленный на этом валу диск 7, который воздействует на парики 10, перемещающиеся по беговой дорожке 8 и вовлекающие во вращение сепаратор 11, связанный с тихоходным валом 6. Благодаря выполнению...

Номер патента: 1509164

Опубликовано: 23.09.1989

Авторы: Альтшулер, Довженко, Томашук

МПК: B21J 13/02, B30B 15/02

Метки: крепления, механизированного, опорной, плите, ползуна, пресса, хвостовиком, штампов

...6 с радиальными пазами 7 под клиновые зажимы 4, внутренняя поверхность которого выполнена в виде обратного конуса и сопряжена с наружной пои рхностью составных частей патрона 3, расположенный на опорной плите 1 фиксатор положения кольца 6, при этом конусность сопрягаемых поверхностей кольца 6патрона 3 превышает конусность сопря:аемых поверхностей хвостовика 2 штампапатрона 3 т. е., (а) (а), центральная проточка плиты 1 выполнена цилиндрической, на плите выполнены радиальныеазы 8, фиксатор положения составных частей патрона 3 выполнен в виде закрепленного на торце каждой составной части патрона 3 с возможностью взаимодействия с соответствуюгцим радиальным пазом 8 плиты 1 винта 9, фиксатор положения кольца 6 выполнен в виде...

Номер патента: 967005

Опубликовано: 07.08.1989

Авторы: Быховский, Вассин, Довженко, Зайка, Каменецкий, Кунин, Мельник, Стыриков, Ткачев

МПК: B23K 31/10, B23K 9/16

Метки: двухпроходной, конусных, плазменной, поверхностной, резки

...оплавляет дефектныйслой с поверхности конуса, а удаленный металл попадает на уже обработанную поверхность. При этом сплавленный дугой твердосплавный материалне приваривается к обработанной поверхности, а в худшем случае образует на ней слой, легко удаляемый при последующих переходах.После удаления всей ширины контактного пояса для повышения качест-. ва поверхности и необходимых размеров ее проводят второй проход, осуществляемый сверху вниз, т.е. в обратном первому проходу направлении. Для повышения чистоты обработки глубину второго прохода устанавливают в 2-4 раза меньше, чем при первом. После чего чистовую обработку производят режущим инструментом до чистоты поверхности Кя 80 и производят повторную наплавку твердосплавного...

Номер патента: 1491600

Опубликовано: 07.07.1989

Авторы: Антич, Гилевич, Горохов, Довженко, Сергеев, Смирнов

МПК: B21C 23/08

Метки: металлов, непрерывного, прессования, сплавов, цветных

...свойств прессуемого материалаи коэффициента тренияПоэтому. чтобы добиться равномерности истеченияслоя через отверстие матрицы, угол(оО .между осью матрицы и осью калибра должен быть 15-60При угле 1, меньшем 15 наблюда 55ется значительная асимметрия по сечению пресс-иэделия эа счет опережающего истечения слоев, прилегающих к дну калибра 2, А при угле М,большем 60 О, с большей скоростьювыдавливаются слои, прилегающие кбашмаку 3. И в том, и в другом случае асимметричность в истечении слоев приводит к повышенной неравномерности свойств по сечению пресс-изделия и, в ряде случаев, к появлениюбрака вследствие образования трещинна его наружной поверхности.Для обеспечения перемещения материальных частиц по пути наименьшихзатрат энергии и...

Номер патента: 1483275

Опубликовано: 30.05.1989

Авторы: Довженко, Ковалев, Охременко, Тараненко

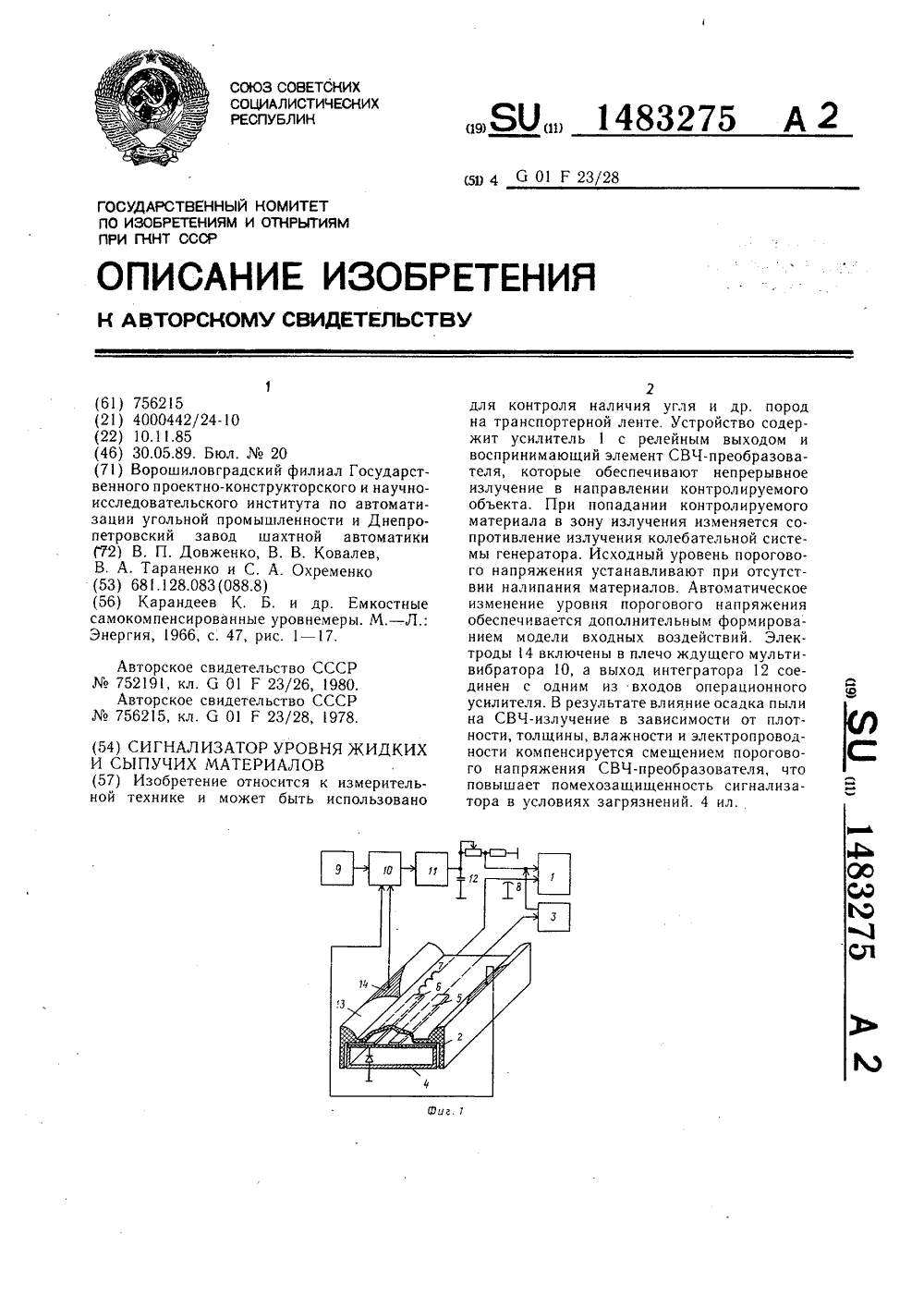

МПК: G01F 23/284

Метки: жидких, сигнализатор, сыпучих, уровня

...проводящего материала, их определенном конструктивном расположении, а также в определенном диапазоне частот (10 вкГц) дополнительного авто колебательного генератора импульсов, запускающего ждущий мультивибратор, времязадаюшей целью которого связаны поверхности частей буртиков из проводящего материала (т. е. по схеме модели входных воздействий, на канал СВЧ-измерителя) .20 Перед включением сигнализатора в работу воспринимающий элемент монтируют на расстоянии 30 - 50 мм от контролируемого материала.Сигнализатор работает следующим образом.Выходной сигнал воспринимающего элемента через проходной конденсатор 8 (фиг, 1) поступает на первый из входов усилителя 1 с релейным выходом и управляет состоянием исполнительного реле,Величина...

Номер патента: 1479175

Опубликовано: 15.05.1989

Авторы: Альтшулер, Довженко, Фиш

МПК: B21D 37/04, B21J 13/03

Метки: инструмента, крепления, узел

...листовой штамповки,Цель изобретения - уменьшение габаритов узла и повышение жесткости крепления.На фиг. 1 изображена нижняя плита штампа с установленным на ней узлом крепления инструмента, план; на фиг. 2 - узел крепления по вертикальной плоскости, разрез.На нижней плите - корпусе 1 смонтирован поворотный грибковой формы прихват 2 и механизм его поворота и поступательного перемещения, выполненный в виде резьбовой пары, состоящей из винта 3 и гайки 4 с самотормозящей резьбой.Винт 3 размещен в направляющих кольцах 5 и 6, жестко закрепленных в плите 1, и неподвижно связан с прихватом 2. На прихвате 2 выполнен паз, в котором размещен штифт 7, закрепленный на штоке 8 пневматического привода - силового цилиндра 9, Силовой цилиндр 9...

Номер патента: 1460417

Опубликовано: 23.02.1989

Авторы: Довженко, Загорулько, Козлов, Лубенец, Черепов

МПК: F04C 19/00, F04C 7/00

Метки: жидкостно-кольцевая

...сопряженный с выступом 12каждой из торцовых крышек 2 и 3, при 30этом диаметр сопряжения выполненбольше максимального диаметра верхнихкромок всасывающего 4 и нагнетательного 5 окон,Жидкостно-кольцевая машина работа 35ет следующим образом.При вращении ротора 10 образуетсяжидкостное кольцо, Всасываемый газвходит в рабочие камеры 9 ротора 10через всасывающее окно 4, сжимается 40в них и вместе с рабочей жидкостью изжидкостного кольца выбрасывается через нагнетательное окно 5. При вращении жидкостного кольца приходит вовращение плавающая втулка 6, с которой жидкость взаимодействует посредством продольных пазов 7 и трения овнутреннюю поверхность, сообщая ейпри этом дополнительный момент вращения.Выполнение втулки 6 с торцовыми50стенками 13 и...

Номер патента: 1459776

Опубликовано: 23.02.1989

Авторы: Альтшулер, Довженко, Томашук

МПК: B21D 37/04

Метки: блок, универсальный, штамповый

...При этом он заставляет поворачиваться коромысло 8 вокруг своей опорной оси, а коромысло 8 перемещает прижим 6, который одним своим плечом входит в паз 5 плиты, а другим прижимает пакет 9 к плитам 1 и 2. При этом третьим своим плечом прижим 6 взаимодействует со вставкой 13. 40 При смене пакета 19 шток 4 перемещают в обратном направлении, При этом коромысло 8, поворачиваясь, заставляет прижим 6 перемещаться в пазу 5, а штифт 18, закрепленный на прижиме 6, перемещаться в направляющем пазу 17. Вставка 13 перемещается в обратном направлении., Использование предлагаемого устройства позволяет расширить технологические возможности за счет его применения на различных типах прессов - гидравлических и механических, а также на прессах с...

Номер патента: 1453063

Опубликовано: 23.01.1989

Авторы: Довженко, Каганович, Моисеев, Романов, Сайкин, Саржинов, Субботин, Татаринчик

МПК: F01N 1/10

Метки: внутреннего, выпуска, глушитель, двигателя, сгорания, шума

...на выходкой торцовой стенке 3, а последняя может быть выполнена с двойными стенками, полость между которыми заполнена звукоизоляционным материалом. Засыпка 50 звукопоглощающего материала в кольцевой зазор ,:ежду пгтрубком 4 и цклиндром 6 может быть осуществлена через отверстие 15.Глушитель шума работает следующим образом.з 5Отработавшие газы двигателя поступаютв полость впускного патрубка 4, где расширяются и откуда через отверстия перфорации поступают в зазор между патрубком 4 и цилиндром 6, заполненный звукопоглощающим материалом 9, в качестве которого может быть использован гранулированный катализатор, работающий как нейтрализатор и очищающий газы от продуктов неполного сгорания. Далее газы через отверстия перфорации цилиндра 6...

Номер патента: 1446350

Опубликовано: 23.12.1988

Авторы: Довженко, Козлов, Комлык, Соколов, Черепов

МПК: F04C 7/00

Метки: жидкостно-кольцевая

...9 окнами. Вход11 перепускнога устройства 10 расположен от нагнетательного окна 9 на угловом расстоянии не менее угловогоразмера рабочей камеры б под ступицей3 колеса 2. При этом перепускное устройство 10 выполнено в вире кольцевойпроточи 14, расположенной на внутренней поверхности торцовой крышки 7,и снабжено уплатнитгльныи кольцом 15.При этом проточка 14 сообщена с полостью 13 над ступицей 3 радиальнымипазами 16, ширина которых не превышает толщины лопатки, а выход 12 перепускного устройства 10 смещен от диа"метральнай оси максимальной рабочейкамеры 6 в направлении нагнетательного окна 9 па угловое расстояние, непревышающее углового размера рабочейкамеры 6 колеса 2. Жидкостно-кольцевая машина работает следующим образом.При...

Номер патента: 1439007

Опубликовано: 23.11.1988

Авторы: Гела, Довженко, Ковалев, Саблуков

МПК: B61L 3/04

Метки: датчик, железнодорожного, колеса, положения, средства, транспортного

...пи мнет .".ер к торможению, тс по цстеение времени, о;.реляема.; .;л цспалн 1:,тель.1 а - т) ма з ис Р; гИИтЫ,ЬГ с ГО.ЬЬИ) ИО 3г О ст(ц".( ) д г тИТТР аИ( тЧОРМаТСД сЯТ ЧИК 1 О Вт МС)(ааИ )тО Тпт/ "т )тг,тЯТ Гт В ИСХОДНО)4 СОСТОЯ)(И Ск СЯОС тда Итт)ьят ТОЧНСО-.ЬаТСО Л 7 ИаСЬПЦс ОДИст ОТ т,5)т) О ЯОт. Р,т). ( тНаличие двух индукторов 5 и 6,один иэ которых установлен в непо средственной близости от датчика 1,а другой - на расстоянии максимальнойдлины эксплуатируемых локомотивососта 5вов, позволяет обнаруживать сошедшиес рельсов вагоны и осуществлять передачу информации на локомотив независимо от места локомотива в составе(в голове или хвосте состава),Формула из о брет енияДатчик положения колеса железнодорожного транспортного средства со/...

Номер патента: 1428592

Опубликовано: 07.10.1988

Авторы: Антич, Беляев, Горбунов, Довженко, Корнилов, Шепельский

МПК: B30B 11/02

Метки: гранулированного, преимущественно, прессованием

...устройств. Прессованию подвергают порошки сплава СЛСразмером гранул 0,7-1,0 мм. Температура нагорева гранул 480 С, а контейнера и матрицы 460 С.Прессование с использованиемизвестного устройства проводят иэконтейнера с цилиндрической полостьюдиаметром 80 мм, высотой 160 мм впруток 12 мм, т.е. с вытяжкой Я =45.Контейнер устанавливают неподвижно относительно матрицы, а пуансон соединяют с прессующей траверсой пресса, т,е, он имеет возможность возвратно-поступательного осевого перемещения. Гранулированный материалдозами вводят в полость контейнера,причем во время уплотнения первой части прутка отверстия матрицы эакры" вают, Силы трения между первой частью скомпактированного материала в полости контейнера достаточны для...

Номер патента: 1417950

Опубликовано: 23.08.1988

Авторы: Алешин, Беляев, Довженко, Кузьменко, Леонова, Хайкин

МПК: B21C 25/02

Метки: многоканального, прессования

...полость распределитель 5 до фиксации его на рабочем торце матрицы 2, Если использу-,ется заготовка со сплошным поперечнымсечением, то распределитель 5 выполняет роль иглы и осуществляют прошивку полости, выдавливая центральнуючасть слитка в периферийную, Затем50 пресс-штемпелем 4 осуществляют выдавливание полученной заготовки с фигурной осевой полостью, внутри которой находится неподвижный распределитель 5, через каналы 3 матрицы 2 в изделия 10. В процессе прессования каждый канал 3 питается своим объемом металлаиз соответствующего участка заготовки, имеющего геометрическое подобие по форме поперечного сечения к форме пресс-изделия. После окончания процесса прессования распределитель 5 отводится и пресс-остаток после отвода контейнера 1...

Номер патента: 1412826

Опубликовано: 30.07.1988

Авторы: Беляев, Довженко, Зинишин, Корнилов, Кузьменко, Хайкин, Худяк

МПК: B21C 23/04

Метки: прессования

...из условий технической осугцествимости процесса и достижения необходц 2мой проработки структуры периферийных слоев заготовки величина вытяжки Х выбирается в пределах 1,5 - 2. Нижний предел найден из условия прочности наружного пресс-штемпеля, а верхний из условия допустимого увеличения длины промежуточной заготовки, цто ограничено усилием прессования. Тогда диаметр внутреннего пресс- штемпеля (диаметр центральной части заготовки) составит 0,71 - 0,81 от диаметра внешнего полого пресс-штемпеля.Пример. Осуществляли прессование заготовки размерами 145 Х 420 мм. Распрессовка осуществлялась внутренним пресс-штемпелем диаметром 150 мм. Число циклов подготовки к прессованию профиля равно двум. Затем после перемещения периферийной части в...

Номер патента: 1399548

Опубликовано: 30.05.1988

Авторы: Гребень, Довженко, Омельченко, Цумарев, Червякова

МПК: F16H 15/08

Метки: передача, планетарная, шаровая

...в приводах различных машин и механизмов.Целью изобретения является повышение долговечности путем выравнивания нагрузки между элементами передачи.На фиг.показана шаровая планетарная передача, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1.Шаровая планетарная передача содержит корпус 1, соединенный с ним дисковый сепаратор 2 с радиально расположенными прорезями 3, размещенные в последних шарики 4, расположенные по разные стороны от сепаратора 2 ведущий 5 и ведомый 6 диски, имеющие на обращенных к сепаратору 2 поверхностях замкнутые синусоидальные беговые дорожки соответственно 7 и 8, взаимодействующие с шариками 4. Сепаратор 2 выполнен с центральным отверстием 9, сооб:щающимся с прорезями 3, и с радиальными пазами 10,...

Номер патента: 1388146

Опубликовано: 15.04.1988

Авторы: Довженко, Лучник

МПК: B21D 22/02

Метки: гибки, матрица, скобообразных, универсальному, штампу

...1 и стоек 3 выполнены встречно-наклонные пазы 5 и 6. В местах перекрещивания пазов 5 и 6 установлены ступенчатые шпонки 7 с крестообразным размещением ступеней 8 и 9. Ступени 8 шпонок 7 установлены в полуматрицах 1, а ступень 9 в стойках 3. Под продольными направляющими 4 выполнены полости 10 для размещения ступеней 8 шпонок 7 перед перемещением полуматриц. Для удобства манипулирования шпонками 7 они снабжены винтами 11. Переналадка раздвижного инструмента производится следующим образом. С помощью винтов 11 ступени 8 шпонок 7 выводятся из пазов 5 в полости 10 так, что полуматрицы 1 высвобождаются, после чего для получения нужной детали полуматрицы устанавливаются в заданном положении. Затем шпонки перемещаются наладчиком вдоль...
