Генератор прямоугольных импульсов

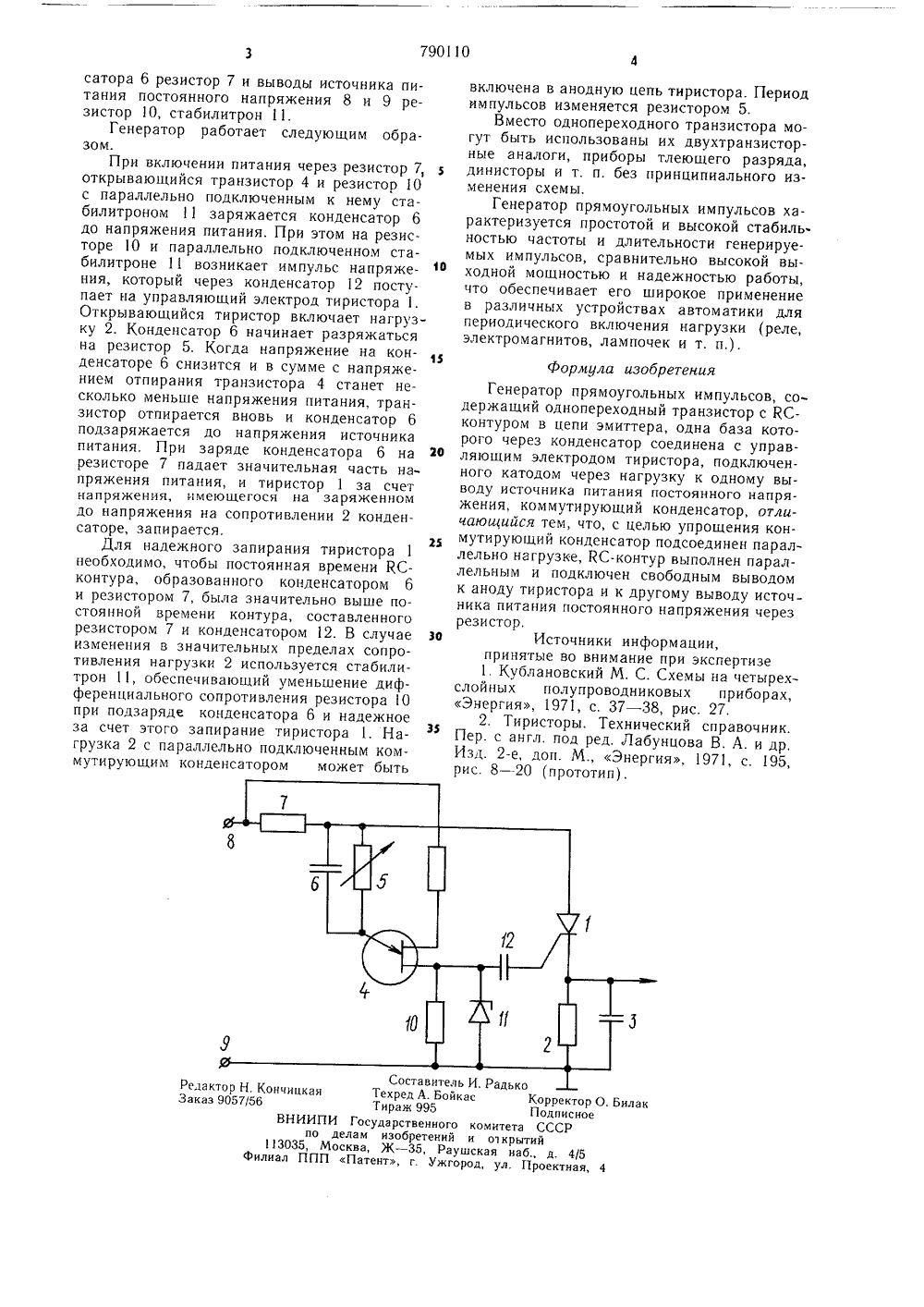

(51) М. Кл.з Н 03 К 3/02 Государственный комитет Опубликовано 23.12.80. Бюллетень47Дата опубликования описания 28.12.80по делам изобретений и открытий(54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ Изобретение относится к области автоматики и предназначено для генерирования прямоугольных импульсов инфранизкой частоты в различных системах программного управления.Известен генератор, содержащий триггер на двух тиристорах с анодной нагрузкой, управляющие электроды которых подсоединены через диод и конденсатор к базе одно- переходного транзистора, эмиттер которого подключен к положительной обкладке конденсатора, образующего с потенциометром, через который он подключен к источнику питания 1.Однако известный генератор имеет сложную схему, содержащую большое число элементов. Известен генератор прямоугольных импульсов, содержащий однопереходный транзистор с КС-контуром в цепи эмиттера, одна база которого через конденсатор соединена с управляющим электродом тиристора, катод которого через нагрузку, подключен к одному выводу источника питания постоянного напряжения, и коммутирующий конденсатор 2 . Недостатком этого устройства также является сложность схемы и невозможность подключения нагрузки к минусовой шине источника питания, что необходимо в тех случаях, когда нагрузка должна быть заземлена, как например в автомобиле.Цель изобретения - упрощение схемы.Поставленная цель достигается тем, чтов генераторе прямоугольных импульсов, содержа щем однопереходный транзистор с КС-контуром в цепи эмиттера, одна база которого через конденсатор соединена с управляющим электродом тиристора, подключенного катодом через нагрузку к одному выводу источника питания постоянного напряжения,коммутирующий конденсатор, подсоединенный параллельно нагрузке, КС-контура выполнен параллельным, и подключен свободным выводом к. аноду тиристора и к другому выводу источника постоянного напряжения через резистор.На чертеже представлена принципиаль 2 о ная схема генератора. Генератор содержиттиристор 1 с нагрузкой 2, параллельно которой подключен коммутирующий конденсатор 3, однопереходный транзистор 4, КС- контур, состоящий из резистора 5 и конден790110 Редактор Н.Заказ 9057/56 Кончицкая Техред А. Бойкас Тираж 995 ВНИИПИ Государственного комитет по делам изобретений и оз кр 113035, Москва, Ж - 35, Раушская н лиал ППП Патент, г. Ужгород, ул.Корректор О. БилакПодписноеСССРтийб., д. 4/5Проектная, 4 сатора 6 резистор 7 и выводы источника питания постоянного напряжения 8 и 9 резистор 10, стабилитрон 11.Генератор работает следующим образом.При включении питания через резистор 7, открывающийся транзистор 4 и резистор 1 О с параллельно подключенным к нему стабилитроном 11 заряжается конденсатор 6 до напряжения питания. При этом на резисторе 10 и параллельно подключенном стабилитроне 11 возникает импульс напряже О ния, который через конденсатор 12 поступает на управляющий электрод тиристора 1. Открывающийся тиристор включает нагрузку 2. Конденсатор 6 начинает разряжаться на резистор 5. Когда напряжение на конденсаторе 6 снизится и в сумме с напряжением отпирания транзистора 4 станет несколько меньше напряжения питания, транзистор отпирается вновь и конденсатор 6 подзаряжается до напряжения источника питания. При заряде конденсатора 6 на 20 резисторе 7 падает значительная часть напряжения питания, и тиристор 1 за счет напряжения, имеющегося на заряженном до напряжения на сопротивлении 2 конденсаторе, запирается.Для надежного запирания тиристора 1 необходимо, чтобы постоянная времени КС- контура, образованного конденсатором 6 и резистором 7, была значительно выше постоянной времени контура, составленного резистором 7 и конденсатором 12. В случае Зо изменения в значительных пределах сопротивления нагрузки 2 используется стабилитрон 11, обеспечивающий уменьшение дифференциального сопротивления резистора 10 при подзаряде конденсатора 6 и надежное за счет этого запирание тиристора 1. Нагрузка 2 с параллельно подключенным коммутирующим конденсатором может быть включена в анодную цепь тиристора. Период импульсов изменяется резистором 5.Вместо однопереходного транзистора могут быть использованы их двухтранзисторные аналоги, приборы тлеющего разряда, динисторы и т. п. без принципиального изменения схемы.Генератор прямоугольных импульсов характеризуется простотой и высокой стабильностью частоты и длительности генерируемых импульсов, сравнительно высокой выходной мощностью и надежностью работы, что обеспечивает его широкое применение в различных устройствах автоматики для периодического включения нагрузки (реле, электромагнитов, лампочек и т. п,). Формула изобретенияГенератор прямоугольных импульсов, содержащий однопереходный транзистор с КСконтуром в цепи эмиттера, одна база которого через конденсатор соединена с управляющим электродом тиристора, подключенного катодом через нагрузку к одному выводу источника питания постоянного напряжения, коммутирующий конденсатор, отличающийся тем, что, с целью упрощения конмутирующий конденсатор подсоединен параллельно нагрузке, КС-контур выполнен параллельным и подключен свободным выводомк аноду тиристора и к другому выводу источника питания постоянного напряжения черезрезистор,Источники информации,принятые во внимание при экспертизе1, Кублановский М. С. Схемы на четырехслойных полупроводниковых приборах,Энергия, 1971, с. 37 - 38, рис. 27.2. Тиристоры. Технический справочник.Пер. с англ, под ред. Лабунцова В. А. и др,Изд. 2-е, доп. М., Энергия, 1971, с. 195,рис. 8 - 20 (прототип),
