Бородин

Номер патента: 1247447

Опубликовано: 30.07.1986

Авторы: Бородин, Кильдишев, Самбурский

МПК: E02B 3/16

Метки: гидротехнического, грунтового, противофильтрационный, сооружения, экран

...размещен в пределах внут,ренней полости профиля складок.Изобретение относится к противофильтрационным экранам грунтовых гидротехнических сооружений и может быть использовано при строительстве накопителей сточных агрессивных вод, преимущественно, если основание представлено сильнодеформируемыми суффозионными или карстовыми грунтами.Целью изобретения является повышение надежности конструкции.На фиг, 1 показано плановое расположение противофильтрационного экрана с предлагаемыми компенсаторами в ложе шламохранилища, при этом защитный слой условно показан фрагментом; на фиг. 2 и 3 - поперечные разрезы до и после укладки защитного слоя соответственно; на фиг, 4 - фрагмент противофильтрационного экрана (место пересечения взаимно...

Номер патента: 1247429

Опубликовано: 30.07.1986

Авторы: Бородин, Гирский, Горяинов, Зуев, Клейнер, Косматенко, Мирошкин, Мурасов, Сулацков

МПК: C22C 38/58

Метки: сталь

...диаметром 350 мм. Из поковок вырезали мак 5 10 15 20 25 30 35 40 ротемплеты и заготовки для изготовления образцов для механических испытаний, которые проводили послетермообработки. На темплетах определяли твердость по сечению, по которой судили о прокаливаемости металла За критерий прокаливаемостиприняли минимальный диаметр заготовки в миллиметрах (300 мм), при котором обеспечиваются после термообработки (закалки с ковочного илипрокатного нагрева и отпуска) требуемые механические свойства по всему сечению на расстоянии не менееодного диаметра от торца заготовки.Закалку производили с температуры930 С, фотпуск при 500 С. Образцыдпя механических испытаний вырезалидля предлагаемой стали из осевойзоны, для известной - на расстоянии1/3...

Номер патента: 1247054

Опубликовано: 30.07.1986

Авторы: Бородин, Капитонов, Климов, Маркин

МПК: B01D 45/12

Метки: завихритель

...спирали вокругсобственной оси симметрии. С обеихсторон по ширине спиральной лентывыполнены поперечные прорези 2, об разующие лепестки 3, Последние повернуты вокруг собственной оси навстречу потоку. Завихритель установлен в трубопроводе - цилиндрическомпатрубке 4,Завихритель работает, следующимобразом.Поток газа или жидкости, движущийся по цилиндрическому патрубку 4,при прохождении через завихритель,приобретает вращательное движение.Наличие лепестков 3 повернутых во,круг собственной оси навстречу потО=ку, способствует увеличению интенсив-ности крутки потока в направлении отцентра к периферии приминимальномувеличении гидравлического сопротивления, Как видно из графика (фиг,2),при прочих равных условиях коэффициент сопротивления...

Номер патента: 1247020

Опубликовано: 30.07.1986

Авторы: Арутюнян, Бородин, Валендик, Доррер, Кисиляхов, Сухинин, Якимов

МПК: A62C 3/02

Метки: леса, опасности, пожарной, текущей

...с летательных аппаратов текущейпожарной опасности лесов,Целью изобретения является повышение точности определения текущей пожарной опасности леса.В способе определения с летательных аппаратов текущей пожарной опасности леса, заключающемся в приемеи регистрации радиотеплового излучения лесной территории вдоль трассыполета летательного аппарата, послерегистрации методами сглаживанияпреобразуют участки реализации, соответствующие лесной территории саномально низкой радиояркостной температурой, а затем текущую пожарнуюопасность определяют по среднему значению радиояркостной температуры иее среднеквадратическому отклонению,Оценка пожарной зрелости участков лесной территории заключаетсяв следующем.1Выделяют участки, соответствующиеоткрытым...

Номер патента: 1246917

Опубликовано: 30.07.1986

Авторы: Богоявленский, Бородин, Ковалев

МПК: A01C 7/00, G06M 11/04

Метки: семян, счетчик

...импульсы регистрирующего устройства.Устройство содержит источник 1 света, фотоприемник 2, усилитель-формирователь 3 сигнала, регистрирующее устройство 4, резисторы 5 и 6, диод 7, конденсатор 8, оптрон 9.Счетчик семян работает следующим образом.Семена 10, перемещаясь в зоне контроля датчика, пересекают световой поток от источника 1 света к фотоприемнику 2. После усиления, инвертирования и преобразования сигнала фотоприемника его можно представить в виде близкого к синусоидальной форме импульса 11 (фиг. 2).В предлагаемом счетчике семян вводится дополнительный дифференцирующий элемент, работа которого осуществляется сле. дующим образом. 2Допустим, что с выхода усилителя 3поступает сигнал синусоидальной формы 11 (фиг. 21. Он проходит по...

Номер патента: 1042413

Опубликовано: 23.07.1986

Авторы: Агарков, Бородин, Василенко, Косинский, Ларионов, Матусовский, Мищенко, Новиков, Пастухов, Соколов, Усачев, Фабричников, Щербаков, Ях

МПК: F27D 1/16

Метки: агрегатов, блоками, тепловых, футеровки

...уложенным. Послеукладки изделия охаживают деревянным молотком. После выполнения каждый ряд кладки проверяют горизонтальной рейкой и уровнем. Кладку последующего ряда ведут впритык на растворе,который наносят на поверхность ранееуложенного ряда кладки, и изделие,.сбоку прижимают к уложенному. Приэтом часть раствора сдвигают и запол-,няют шов. Кладку блоков выполняюттычковыми рядами с соблюдением перевязки вертикальных и горизонтальныхшвов. Количество рядов в блоке потрем геометрическим измерениям определяет размер шаблона-кондуктора,который имеет конфигурацию, позволяющую получить блок с П-образными пазами на торцовых поверхностях.Монтаж первого пояса (яруса) блоков с П-образными пазами в металлургический агрегат, например доменнуюпечь,...

Номер патента: 1245827

Опубликовано: 23.07.1986

Авторы: Авдеев, Бородин, Гришин, Денисенко, Ленский, Николаев, Новоселов, Полуэктов, Ровный, Фомичев

МПК: F26B 25/22, F26B 3/00

Метки: семян, сушки

...способа; на фиг. 2 пример его аппаратурной реализации; на фиг, 3 - диаграммы параметров процесса сушки семян предлагаемым способом; на фиг. 4 - график зависимостей, иллюстрирующий сушку семян известным и предлагаемым способами,Способ зключает передачу энергии от источника 1 через регулятор 2 с помощью преобразующего 3 и передающего 4 устройств к сушилке 5, оборудованной прибором-регистратором 6 силы постоянного тока, пропускаемого через семена от источника 7 по электродам 8. Качество семян контролируется с помощью термометрического устройства 9.Сушка предлагаемым способом осуществляется следующим образом.Влажные семена загружаются в сушилки 5, включается источник 7 постоянного тока и по электродам 8 через семена пропускается ток, сила...

Номер патента: 1245595

Опубликовано: 23.07.1986

Авторы: Артищев, Бородин, Бычкова, Василенко, Верещак, Ларионов, Манзуренко, Шалупов, Щербаков, Ях

МПК: C21B 9/02

Метки: диаметра, захвата, малого, отверстием, сквозным

...Ужгород, ул. Проектная, 4 Изобретение относится к чернойметаллургии, а именно к устройствам,применяемым, например, при кладкенасадки воздухонагревателей доменных печей из шестигранных насадочныхблоков.Цель изобретения - обеспечениенадежного захвата изделий, повышениепроизводитепьности и упрощение конструкпииНа чертеже приведено устройство,общий вид.Устройство содержит плиту 1 сзакрепленным на ней штырем 2 и трубой 3. Внутри трубы расположен стержень 4, на нижнем конце которого припомощи гаек 5 закреплена шайба. 6 струбкой 7 и упругой втулкой 8, Наверхнем конце стержня имеется продольное отверстие, в котором размещен клин 9 и грузовая серьга 10,Сборка предлагаемого устройстваСтержнь 4 в сборе с клином 9 и серьгой 10...

Номер патента: 1243101

Опубликовано: 07.07.1986

Авторы: Александров, Бородин, Зубков, Ключко, Николаев, Петухов, Трубников

МПК: H03M 13/49

Метки: декодирования, мажоритарного, целом

...блоке 23 сигнал формируется только на выходе первого элемента И 37,. Этот сигнал пссле состветству 1243101Выходной сигнал второго сумматора;13 подается на первый вход второговычитателя 16, так как на другой еговход поступает сигнал ющего усиления в блоке 24 усилителей25 подается на другой вход четвертого вычитателя 18. Поэтому на выходевычитателя 18 формируется сигнал,соответствующий величине (Н-ь), Этотсигнал подается на второй вход второго перемножителя 33 (на его первомвходе - сигнал "М"). Выходной сиг- то на выходе вычитателя 16 формирунал перемножителя 33 соответствует О ется разностный сигналвеличине (Н-) (М). Он и подается навторой вход третьего сумматора 14. Навыходе этого сумматора формируетсясигнал Ь; + 0 + 0 + (Н) (М), Ъ...

Номер патента: 1242698

Опубликовано: 07.07.1986

Авторы: Абзгильдин, Ахмадиев, Байрашев, Бардинов, Бородин, Галиаскаров, Глуховцев, Назаров, Щелков

МПК: F27D 3/12

Метки: вагонетка, печная

...5, изготовленных иэ огнеупорного бетона. Опоры верхнего слоя представляют собой стержни, выполненные из огнеупорного бетона и установленные в нижнем слое с частотой, обеспечивающей равномерное перераспределение нагрузки с верхнего слоя йа основание вагонетки.С целью сохранения достаточной З 5 прочности и обеспечения монолитности элемента верхнего слоя имеются гнезда 6 для установки в них замков 7 в виде скоб, например металлических. Между верхним и нижним слоями име ется теплоизоляционный слой 8. ческие напряжения, возникающие из-за наличия разности температур в различных местах верхнего слоя, Такаяразность температур возникает в результате технической сложности достижения равномерного температурного поля в печи и принципа работы...

Номер патента: 1242605

Опубликовано: 07.07.1986

Автор: Бородин

МПК: E21B 19/00, E21B 44/00

Метки: бурильного, инструмента, предупреждения, прихватов

...любого веса бурильного инструмента пороговБй элемент 5 дает разрешение для прохождения импульсов с генератора 7 импульсов через схему 6 совпадения уа первый вход блока 2 слежения. Таким образом, в блок 2 слежения заносится информация об исходном весе бурильного инструмента, а на входе порогового элемента 5 установится значение порога срабатывания,равное половине исходного веса (делитель 14 имеет коэффициент деления2). Таким образом, разрешение или запрещение для работы схемы появляетсяпри превышении или понижении порога,поступающего с блока 2 слежения через делитель 14. Значение порога10 становится следящим,Исходный вес сравнивается с теку -щим несом, поступающим на второйвход блока 2 слежения. На выходе блока 2 слежения...

Номер патента: 1241341

Опубликовано: 30.06.1986

Авторы: Арсеньев, Бородин, Кузин, Полевой

МПК: H02G 1/02

Метки: воздушных, высоковольтных, линий, напряжением, обслуживания, электропередачи

...напряжением, монтер поднимается по стойке опоры 1 на траверсу. Затем с земли с помощью бесконечного каната подаются захваты 12, к:оторые монтер устанавливает на траверсе опоры 1 таким образом, чтобы расстояние между про водами фазы и сидением монтера 4 превышало расстояния емкостного перекрытия между ними. Производится закрепление за захваты 12 изолирующей тяги (тяг) 2. На нижней части стойки опоры 1 устанавливаются захваты 12. Между ними и П-образной скобой 6, установленной на соответствующей ступеньке 7 гибкой лестницы 3и зафиксированной пальцем 8, натягиваются полиспасты 5.В случае, если геометрией опоры 1создается значительный начальныйуголнаклона .гибкой лестницы 3 5(фиг.8), что при подъеме монтера может привести к его...

Номер патента: 1239375

Опубликовано: 23.06.1986

Авторы: Бородин, Бородина, Искусных

МПК: F01L 5/04

Метки: золотниковой, пары, элемента

...сквозное отверстие 12. Втулки 13, из которых формируют гильзу 14, и кольца- калибры 15 установлены на съемном технологическом стержне 16, состоящем из трех сегментов 17, болта 18 и гайки 19. В сегментах 17 выполнены внутренние 20, а на болте 18 и гайке 19 - наружные 21 конические поверхности. Сегменты 17 скреплены пружинными кольцами 22, Пакет втулок 13 и колец 15 прижат пружиной 23 к бурту 24. Гильза 25, в которой выполнены отверстия 26, с втулками 13 образует гильзу 14. В гильзе 25 выполнены герметизирующие бурты 27. Во втулках 13 выполнены отверстия 28, совпадающие с частью отверстий 26. В кольцах- калибрах 15 выполнены прорези 29.Втулки 1 и 13 имеют торцовые 30 и 31 и цилиндрические 32 и ЗЗ поверхности. 5 о 5 20 25 Зо 35 40 Способ...

Номер патента: 1237874

Опубликовано: 15.06.1986

Авторы: Бородин, Степанов

МПК: F25B 9/00

Метки: газовая, криогенная

...Ужгоро:, хл. Гроектная, 4Изобретение относится к криогенной технике, а именно к устройству миниатюрных газовых криогенных машин, предназначенных для охлаждения электронной аппаратурыы.Цель изобретения -- уменьшение габаритов.Иа фиг. 1 изображена газовая криогенная машина, общий вид; на фиг. 2 - разрез А-Л на фиг. 1.Газовая криогенная машина содержит компрессорный поршень 1 и вытеснительный поршень 2, размещенные в цилиндрах 3 и 4, установленных в корпусе 5, шестерню 6 привода механизма 7 уравновешивания и коленчатый вал 8 с. шатунами 9 и 10 привода поршней 1 и 2, опоры1 и 12 и водило 13 планетарного редуктора 4, размещенные в картере 15.Машина работает следующим образом.Движения компрессорного поршня 1 и вытеснительного поршня 2...

Номер патента: 1235539

Опубликовано: 07.06.1986

Авторы: Бородин, Кельбиханов, Мкртумян, Рудерман, Ярных

МПК: B05B 5/00

Метки: распылитель, электростатический

...А. СабоЗаказ 30345 Изобретение относится к технике нанесения покрытий и может быть использовано, в частности при обработке поверхностей и объектов дезинфицирующими растворами.5 Цель изобретения - повышение коэффициента осаждения распыляемого материала на объект.На чертеже приведен эскиз передней части распылителя. 10 Распылитель содержит диэлектрический корпус 1, в котором укреплены наружная 2 и внутренняя 3 поверхности кольцевого сопла 4, имеющего средний диаметр отверстия д, кольцевой индуцирующий электрод 5 с внутренним диаметром 0 расположен перед соплом на расстоянии й. Наружная торцовая поверхность 2 кольцевого сопла 4 выполнена в виде сужающегося конуса с углом а=105 - 130", а внутренний диаметр инду цирующего электрода 5...

Номер патента: 1234506

Опубликовано: 30.05.1986

Авторы: Бородин, Самбурский

МПК: E02B 3/16

Метки: противофильтрационное

...в бетон сооружения,Цель изобретения - повышение водо- непроницаемости противофильтрационного устройства путем повышения качества соединения анкерных ребер с материалом стыкуемой поверхности.Изобрегение поясняется примером реализации в случае использования противофильтрационного устройства для повышения водонепроницаемости облицовок гидротехнического сооружения (канала).На фиг, 1 изображено устройство при наличии облицовки, разрез; на фиг. 2 - то же, применительно к соединению двух облицовок или одной, изготовленной из разнородных материалов; на фиг. 3 - облицовка, разрез,вид анкерных элементов, соединенных между собой до начала работы устройства.Устройство включает противофильтрационный экран 1, размещенный на поверхности облицовки,...

Номер патента: 1233201

Опубликовано: 23.05.1986

Авторы: Бородин, Грешневиков, Зубков, Ключко, Николаев

МПК: G08C 19/28

Метки: избыточных, приема, сигналов

...исправляющемошибки) при весе вектораошибок, равном Т,Вероятность правильного приема составного сигнала с избыточностью спомощью предлагаемого устройства может быть определена как:Т,Т т и-тР Е С Р (1 Р) +К Н С Р (1 Р)(2)Из сравнения выражений (1) и (2)следует, чтоР РФт,е, предлагаемое изобретение обладает более высокой помехоустойчивостьюпо сравнению с известным.ЗО 35 обусловливают отличие областей отождествления посимвольного и приемав целом. Комбинация А записываетсяв блок 5 регистров и в регистр 16анализатора 14. В анализаторе 14 вычисляется хэммингово расстояниемежду комбинациями А и А . Если эторасстояние меньше кратности Т исправляемой кодом ошибки, то А выдаетсяиз анализатора 14 через элемент ИЛИ13 на выход устройства...

Номер патента: 1232157

Опубликовано: 23.05.1986

Авторы: Андреев, Бородин, Шарков

МПК: A01C 1/00

Метки: свч-обработки

...питания магнетрона Ч 2 и цепью питания генератора 1СВЧ. Устройство 3 защиты состоит из полосового фильтра 4, например, на частоту250 Гц, выполненного на конденсаторах СЗи С 4 и дросселях 13 и 1.4, подключенного кцепи анодного питания магнетрона Ч 2 иимеющего электрическую связь с входомтрехкаскадного усилителя 5, собранного наполупроводниковых триодах ЧЗ, Ч 4 и Ъ 9. 20К выходу усилителя 5 подсоединена обмотка катушки К 2 реле 6, нормально замкнутыеконтакты 7 которого установлены в цепи питания генератора 1 СВЧ.Цепь питания содержит трансформатор Т.Установка имеет двигатель М. Для освещения рабочей камеры 2 в процессе тепловойобработки имеются осветительные лампы Н 1и Н 2 и кнопка Ь 1, Термодатчик В и концевые выключатели ЬЗ и Ь 4...

Номер патента: 1231323

Опубликовано: 15.05.1986

Авторы: Бородин, Евсеев, Звиргзде, Платонов, През, Филь, Щербань

МПК: F23N 5/24, G01N 27/22

Метки: золе, котлоагрегата, непрерывного, содержания, углерода, уноса

...к выходу вычислительного блока. Акселерометры 15 и 16 закреп- З 5 лены соответственно на трубке и столике емкостного датчика и включены на вход вычислительного блока. Воздуховод 17 от воздухоподогревателей подсоединен к входу эжектора.40 Устройство для непрерывного контролясодержания углерода в золе уноса работаетследующим образом.Под действием дополнительной разностидавлений, развиваемой эжектором 4, газ с 45золой через золоотборную трубку 2 поступает в циклон 3, где освобождается от золы и по трубопроводу газосброса через эжектор 4 возвращается в газоход. Уловленная циклоном 3 зола заполняет трубку емкостного датчика 5, в котором величина зазора между концом трубки и столиком 6 выбрана из условий обеспечения виброожиженного...

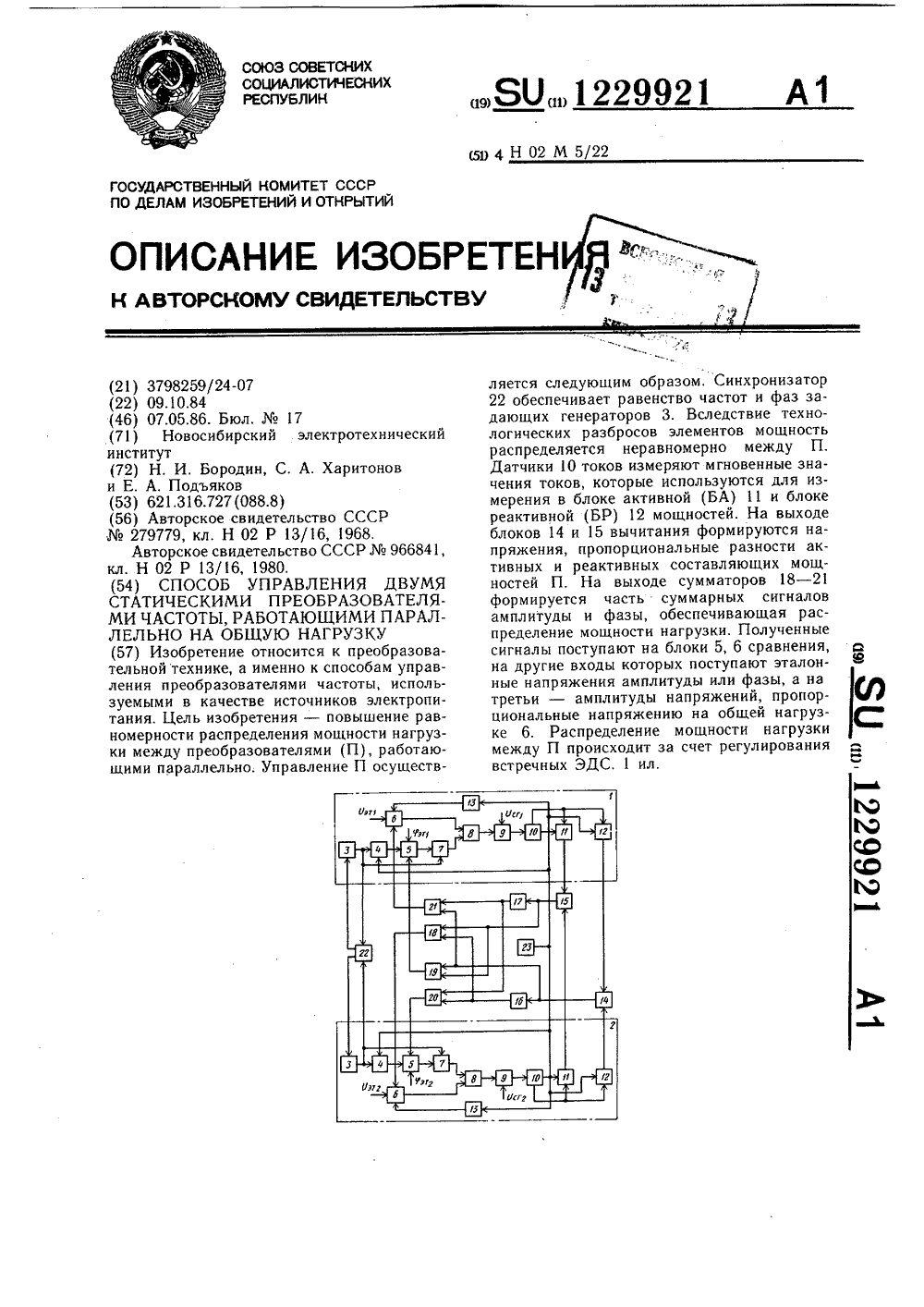

Номер патента: 1229921

Опубликовано: 07.05.1986

Авторы: Бородин, Подъяков, Харитонов

МПК: H02M 5/22

Метки: двумя, нагрузку, общую, параллельно, преобразователями, работающими, статическими, частоты

...Полученные сигналы постоянного тока поступают на соответствующие блоки 5 и 6 сравнения. На вторые входы блоков сравнения поступают эталонные напряжения амплитуды 6 или фазы 5, а на третьи входы - напряжения 10 постоянного тока, пропорциональные амплитуде напряжения на общей нагрузке, которые формируются выпрямителем 13, или напряжения с выхода фазового детектора 4, пропорциональные фазе, напряжения на общей нагрузке, измеренной относительно фазы напряжения задаюшего генератора 3,Блоки сравнения содержат интегратор,на выходе которого формируется напряжение сравнения, путем интегрирования разности соответствующих эталонных и суммарщ ных сигналов. Сигналы сравнения поступаютна входы генератора управляющего напряжения непосредственно...

Номер патента: 1226557

Опубликовано: 23.04.1986

Автор: Бородин

МПК: H01J 61/52

Метки: высокого, газоразрядной, горелка, давления, лампы

...могут быть круглыми с диаметром не менее диаметра канала разряда, Перегородки могут бьггь выполнены в виде колец, заодно с. стболочкой, а также образованы устаногзленной сну 1 ри 060- почки спиралью,. 4 з.п, ф-лы,ил. те разбивается ца области с вертикальньтми (А) и горизонтальными (В) конвектизцьгтн потоками. В соответствии с современным представлением 0 мехациэме аксиальн 01 0 расслОения (наложение вертикальной конвекции на неоднородное радиальное распределениедсбавок) з областях (В) аксиальноерасслоецие не образуется, что и обусловливает уменьшение общего расслоения добавок по высоте горелки. 1(ромеТОГОт ПОЯВИСШИЕСЯ ЯЧЕЙКИ ООРаЗУЮТ ДОполнительцые как 1 алы массопереносамежду пристекочцой и разрядной зоной 1 т Что ДопжНО ПРИЗОДИтЬ...

Номер патента: 1225882

Опубликовано: 23.04.1986

Авторы: Балуев, Бородин, Липатов

МПК: C25D 17/02

Метки: композиционных, нанесения, покрытий, электролитических

...1 О приспособления 7, закрепляется прихватами 11 и винта ми 12. В отверстие покрываемой детали 9 вводится анод 5. Основной ролик 22 и уплотнительные ролики 24 прижимаются к покрьваемой поверхности детали. Усилие прижима основного ро лика к поверхности детали регулируют посредством изменения усилия пружины 27, осуществляемого поджимной гайкой 28.Усилие прижима ролика к покрынае мой поверхности Р определяется вы- ражением 30 Кроме этого, уплотнительные роли ки 24 устраняют перетекание суспензии непроводящих частиц дисульфида молибдена и зоны выращивания частиц, НаР = Р 1 К Т(1) где Р - усилие тарированной пружиПрны 27, соответствующее изменению ее длины, измеряемоепосредством величины зазораБ между торцом поджимнойгайки 28 и токосъемной...

Номер патента: 1220763

Опубликовано: 30.03.1986

Авторы: Бамбуров, Бородин, Пыльнев, Фисенко, Ярков

МПК: B24D 3/20

Метки: абразивного, инструмента, масса

...20, 270 и 400 С; круги испытанию на лабораторном стенде со снятием показателей по режущей способности и коэффициенту шлифования при обработке стали марки 12 Х 18 Н 10 Т на рабочей скорости 50 м/с и усилии прижима 140 кгс. Пример 2. Готовят увлажнитель путемсмешивания и последующей совместнойварки компонентов, мас. Я:Фенолформальдегиднаясмола 50Этиловый спирт 50Абразивную массу готовят следующегосостава, об. %:Электрокорундциркониевый 38 А46,4Электрокорунднормальный 14 А7,9Увлажнитель 3,3Пульвербакелит маркиСФП 0119 А 20,2Криолит 5,4Недообожженный известнякактивностью 40 Я 54Кокс 9,9Антраценовое масло ,57,7 6,0 Прессуются, термообрабаты аются и испытываются образцы согласно примеру 1.Пример 3. Приготавливают увлажнитель путем смешивания...

Номер патента: 1218415

Опубликовано: 15.03.1986

Авторы: Бородин, Грешневиков, Зубков, Ключко, Николаев

МПК: G08C 19/28

Метки: избыточных, приема, сигналов

...30 в единичный сигнал, Этот сигнал открывает ключ 27 и пропускает выходной сигнал элемента 23задержки на выход, Выходной сигнал 5ключа 27 подается на соответствующиевходы регистров 17, 19 и обнуляет их.Таким образом, если 1 меньше Тединичный сигнал с выхода порогового элемента 29 подается на вход ключа 28, разрешая считывание из регист.ра 17 через элемент ИЛИ 35 на выходустройства разрешенной кодовой комбинации Т . Если Р больше (или равно)то на выходе порогового элемента 29 управляющий сигнал не формируется, вследствие чего на выходе элемента НЕ 30 формируется сигнал, открывающий ключ 27, разрешая выходному сигналу элемента 23 задержки обнулить регистры 17 и 19. В этомслучае (Р больше или равно Т) сигнал общего сброса не...

Номер патента: 1217936

Опубликовано: 15.03.1986

Авторы: Белялов, Бородин, Будин

МПК: D01B 1/02

Метки: волокнистого, очиститель

...от требуемой производительности в хлопкоочистительном комплексе могут быть установлены несколько агрегатов и соответствующее количество регенераторов. При этом увеличивается длина распределительного шнека 2 и транспортеров 9 и 11. Принцип работы такого комплекса аналогичен описанному.Очиститель-регенератор работает следующим образом.Вьделенные сорные примеси и выпавшие вместе с ними летучки горизонтальным ленточным транспортером 5, устанавливаемым, как правило, ниже уровня пола, подаются в питающую секцию и попадают под воздействие колковых барабанов 13, которые транспортируют отходы по перфорированной сетке 14. При этом происходит интенсивное вьделение мелких сорных примесей, которые выпадают вниз на транспортер 9. Обогащенные...

Номер патента: 1217327

Опубликовано: 15.03.1986

Авторы: Бородин, Горелов, Крицын, Шарков

МПК: A01M 17/00, H01Q 13/00

Метки: сорняков, уничтожения

...ость почв кой стенк- размер шир волновода;3 - длина волны свободном О СВЧ-поля в остранстве образом.После включения блока 4 питанияи системы 3 охлаждения включают накал СВЧ-генератора 2. Затей по окончании прогрева катода СВЧ"генератора 2 с пульта 6 контроля и управлен 2 О включают высокое анодное напряжениеСВЧ-генератора 2. Электромагнитнаяволна передается по фидерному тракту 9, через пластину 8 к почве. Придвижении платформы 1 ведется уничтожение сорняков в поверхностномслое почвы обрабатываемого участка.Таким образом, достигается повышение эффективности использованияСВЧ-энергии и увеличение срока службы СВЧ-генератора. 79 Подписно аз 1020/3 11 И Проектная, 4 илиад ППП "Патент", г,Ужгород,Изобретение относится к сельскому...

Номер патента: 1216262

Опубликовано: 07.03.1986

Авторы: Белялов, Бородин, Будин

МПК: D01B 1/02

Метки: очиститель, хлопка-сырца

...13 с протирочной щеткой 14и колосниковой решеткой 15, контрольный цилиндр 16 с оградительными щитками 7 и 18 и сепарационный гребень с прутьями 19. Подрегенерационным барабаном 13установлен шнек 20, а прутья 19имеют зубья 21.Устройство работает следующимобразом.Хлопок-сырец колковым барабаном 1 протаскивается по просеивающей сетке 3 и попадает под воздействие направляющего барабана 4,который имеет привод для реверсивного вращения. В случае его вращения против часовой стрелки хлопок-сырец набрасывается на пильныйбарабан 8, закрепляется на немпротирочной щеткой 9 и при соударении с колосниками решетки 10 очищается от сорных примесей. Затем хлопок-сырец очищается на второй,части колосниковой решетки 11,снимается валиком 5 и при...

Номер патента: 1212722

Опубликовано: 23.02.1986

Авторы: Аникаев, Ашихмин, Бородин, Кузнецов, Махнев, Рыбаков, Уршанский

МПК: B23H 9/00

Метки: легирования, электроэрозионного

...й 1,1,2, В.результате реакции титанас этнлгидразином. 4 Т 1 СаННе 4 Т, (Со в Но 61 ф 4 Н ф 0 . 1212722Соотношение атомов С; Н =1:1,Ме: Э= 1:1.13, 1 ля более тонкого регулирования состава упрочняющих фаз5 можно применить смесь веществаИТ 1 СМФН,я+СйпНе=Т 1 (СО ЙООЗ)ь(ОНеФОи так далее.2. Получение оксикарбидов врезультате реакции титана с глюко 10 зой11Сь 05 Нн 11 Т(Сп 5 0 )ИН ЯДля более тонкого регулированиясостава реакции титана с сахарозойс добавлением сажи,15 5071+Сц ОН +77 С 71 (Се ОЕ,)+ ИНпф О.3, Получение оксикарбонитридов врезультате реакции титана с эпоксидной смолойп щ 1 ЯТ, Са ОНЕ-С Н - 0 - -Н 0.го пфщ+1 яа+1 оа+м 2, иВ реакциях данного типа выделяющийся водород реагирует у обрабатываемой поверхности с кислородомвоздуха,...

Номер патента: 1212660

Опубликовано: 23.02.1986

Авторы: Бородин, Бородина, Бородулин

МПК: B21D 43/00

Метки: заготовок, зону, подачи, поштучной, пресса, рабочую

...на направляющие 11поворотного лотка 3, имеющие на этомучастке радиусную конфигурацию. Лоток 3 поворачивается относительнооси Е кронштейна 1, открывая присоске 7 доступ к стопе с заготовками,После поворота лотка 3 осуществляется дальнейшее перемещение штока 4вниз до соприкосновения присоски 7с заготовкой, прн этом копирные ро 5 О 5 20 25 30 35 40 45 50 лики 10 перемещаются уже по прямолинейному участку направляющих 11 и лоток 3 остается неподвижным. Направляющие скалки 12 и 13, перемещаясь вниз совместно.с рычагом 8, предотвращают поворот штока 4 относительно вертикальной оси вакуумного устройства б и не дают возможности заклиниванию копирных роликов 10 в направляющих пазах 11 поворотного лотка 3. Направляющая скалка 12 закреплена...

Номер патента: 1211325

Опубликовано: 15.02.1986

Авторы: Бородин, Иванченко, Осинский, Шах, Штыка

МПК: C22C 33/08

Метки: железоуглеродистых, модифицирования, сплавов

...сильный пироэАФект с выбросамичугуна вследствие увеличения времени нахождения смеси в нагретомковше. При нахождении модифицирую 15 щей смеси в нагретом ковше более5 мин, магний, находящийся в смеси,взаимодействует с кислородом воздуха, вследствие чего модифицирующая смесь тлеет и заливать чугун в20 ковш при тлении смеси не рекомендуется, так как могут происходитьинтенсивные выбросы металла из ковша при заливке,Предлагаемый способ проверяют впроизводственных условиях. Чугунплавят в 6-тонной вагранке с двумярядами Аурм. Температура чугунапри выпуске находится в пределах1380-1420 С, Исходный химическийЗ 0 состав чугуна следующий, мас.Х:С 3, 16, Б 2,34; Мп 0,60. Р 0,08;Б 0,10. Приготовленную магнийсодержащую модифицирующую смесь помещают...
