Способ управления двумя статическими преобразователями частоты, работающими параллельно на общую нагрузку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

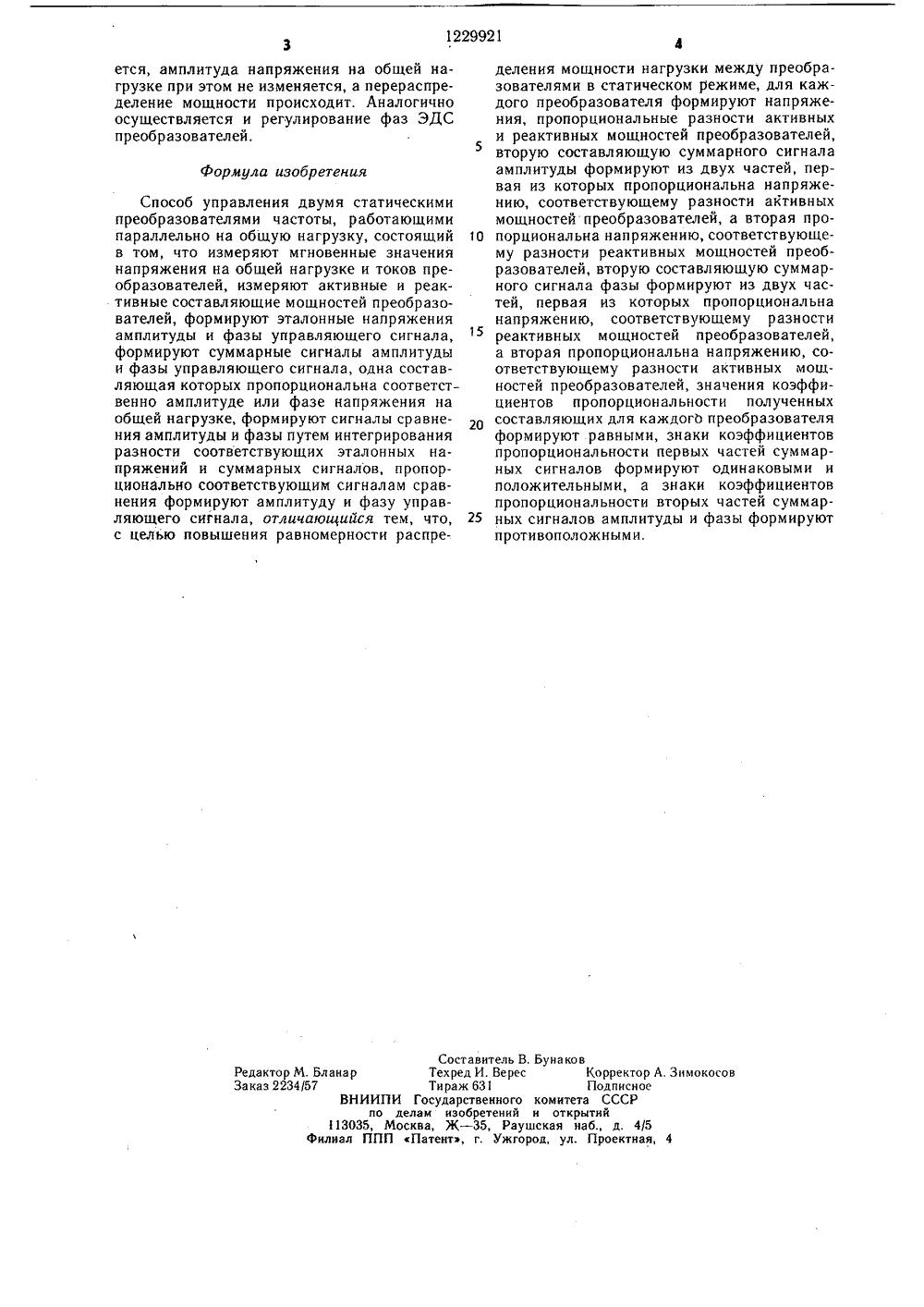

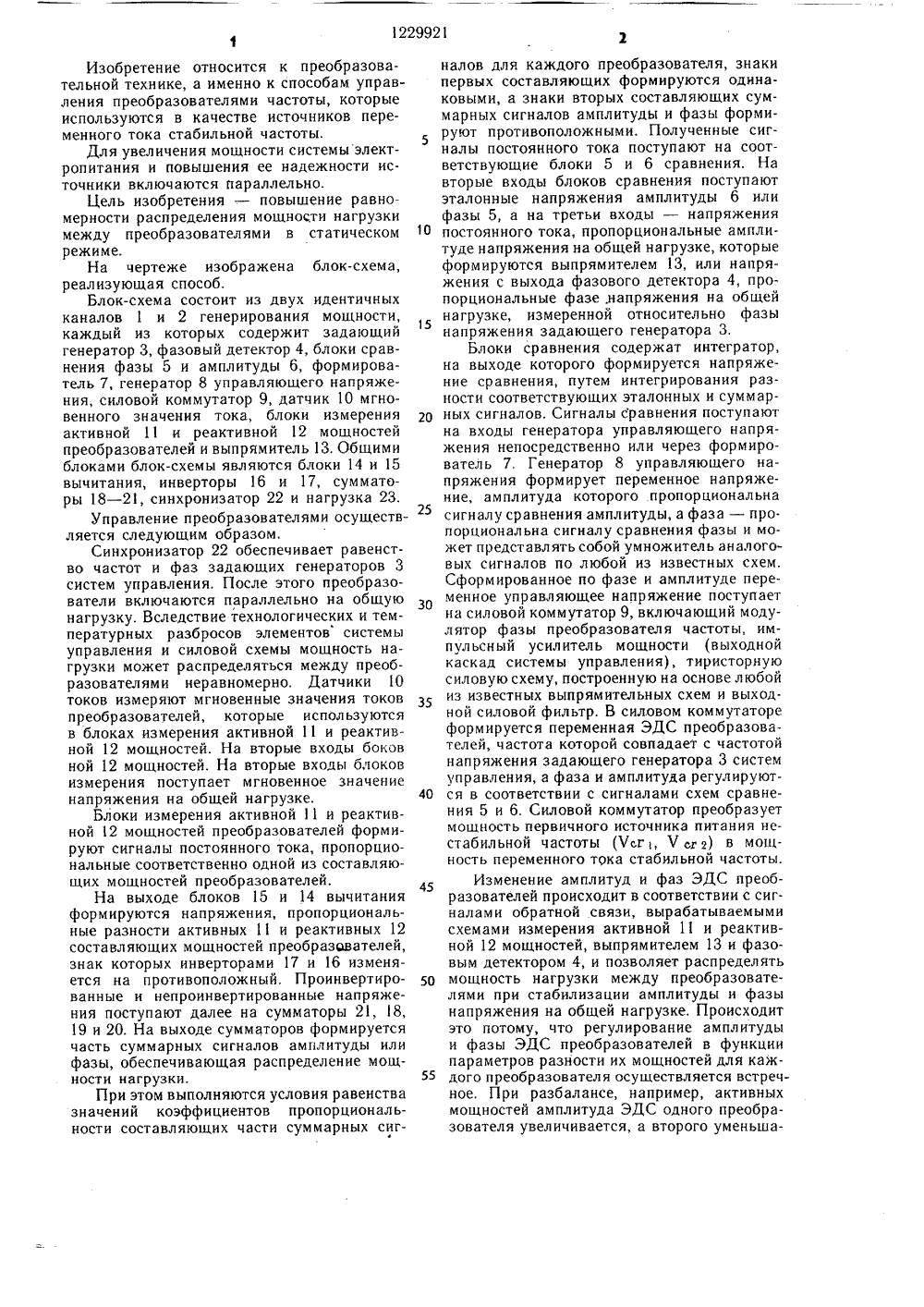

,l ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Новосибирский электротехнический институт(54) СПОСОБ УПРАВЛЕНИЯ ДВУМЯ СТАТИЧЕСКИМИ ПРЕОБРАЗОВАТЕЛЯМИ ЧАСТОТЫ, РАБОТАЮЩИМИ ПАРАЛЛЕЛЬНО НА ОБЩУЮ НАГРУЗКУ (57) Изобретение относится к преобразовательной технике, а именно к способам управления преобразователями частоты, используемыми в качестве источников электропитания. Цель изобретения - повышение равномерности распределения мощности нагрузки между преобразователями (П), работаю- шими параллельно, Управление П осуществ 801229921 ляется следующим образом. Синхронизатор 22 обеспечивает равенство частот и фаз задающих генераторов 3. Вследствие технологических разбросов элементов мощность распределяется неравномерно между П. Датчики 10 токов измеряют мгновенные значения токов, которые используются для измерения в блоке активной (БА) 11 и блоке реактивной (БР) 12 мощностей. На выходе блоков 14 и 15 вычитания формируются напряжения, пропорциональные разности активных и реактивных составляющих мощностей П. На выходе сумматоров 18 - 21 формируется часть суммарных сигналов амплитуды и фазы, обеспечивающая распределение мощности нагрузки. Полученные сигналы поступают на блоки 5, 6 сравнения, д на другие входы которых поступают эталон- Е ные напряжения амплитуды или фазы, а на третьи - амплитуды напряжений, пропорциональные напряжению на общей нагруз- ф ке 6. Распределение мощности нагрузки между П происходит за счет регулирования встречных ЭДС. 1 ил.Изобретение относится к преобразовательной технике, а именно к способам управления преобразователями частоты, которые используются в качестве источников переменного тока стабильной частоты.Для увеличения мошности системы электропитания и повышения ее надежности источники включаются параллельно.Цель изобретения - повышение равномерности распределения мощности нагрузки между преобразователями в статическом режиме.На чертеже изображена блок-схема, реализуюшая способ,Блок-схема состоит из двух идентичных каналов 1 и 2 генерирования мощности, каждый из которых содержит задающий генератор 3, фазовый детектор 4, блоки сравнения фазы 5 и амплитуды 6, формирователь 7, генератор 8 управляющего напряжения, силовой коммутатор 9, датчик 10 мгновенного значения тока, блоки измерения активной 11 и реактивной 12 мощностей преобразователей и выпрямитель 13. Общими блоками блок-схемы являются блоки 14 и 15 вычитания, инверторы 16 и 17, сумматоры 18 - 21, синхронизатор 22 и нагрузка 23.Управление преобразователями осушествляется следующим образом.Синхронизатор 22 обеспечивает равенство частот и фаз задающих генераторов 3 систем управления. После этого преобразователи включаются параллельно на общую нагрузку. Вследствие технологических и температурных разбросов элементов системы управления и силовой схемы мощность нагрузки может распределяться между преобразователями неравномерно. Датчики 10 токов измеряют мгновенные значения токов преобразователей, которые используются в блоках измерения активной 11 и реактивной 12 мощностей. На вторые входы боков ной 12 мощностей. На вторые входы блоков измерения поступает мгновенное значение напряжения на обшей нагрузке.Блоки измерения активной 11 и реактивной 12 мощностей преобразователей формируют сигналы постоянного тока, пропорциональные соответственно одной из составляющих мощностей преобразователей.На выходе блоков 15 и 14 вычитания формируются напряжения, пропорциональные разности активных 11 и реактивных 12 составляющих мощностей преобразавателей, знак которых инверторами 17 и 16 изменяется на противоположный, Проинвертированные и непроинвертированные напряжения поступают далее на сумматоры 21, 18, 19 и 20. На выходе сумматоров формируется часть суммарных сигналов амплитуды или фазы, обеспечиваюшая распределение мощности нагрузки.При этом выполняются условия равенства значений коэффициентов пропорциональности составляющих части суммарных сигналов для каждого преобразователя, знаки первых составляющих формируются одинаковыми, а знаки вторых составляющих суммарных сигналов амплитуды и фазы формируют противоположными. Полученные сигналы постоянного тока поступают на соответствующие блоки 5 и 6 сравнения. На вторые входы блоков сравнения поступают эталонные напряжения амплитуды 6 или фазы 5, а на третьи входы - напряжения 10 постоянного тока, пропорциональные амплитуде напряжения на общей нагрузке, которые формируются выпрямителем 13, или напряжения с выхода фазового детектора 4, пропорциональные фазе, напряжения на общей нагрузке, измеренной относительно фазы напряжения задаюшего генератора 3,Блоки сравнения содержат интегратор,на выходе которого формируется напряжение сравнения, путем интегрирования разности соответствующих эталонных и суммарщ ных сигналов. Сигналы сравнения поступаютна входы генератора управляющего напряжения непосредственно или через формирователь 7. Генератор 8 управляющего напряжения формирует переменное напряжение, амплитуда которого пропорциональна сигналу сравнения амплитуды, а фаза - пропорциональна сигналу сравнения фазы и может представлять собой умножитель аналоговых сигналов по любой из известных схем.Сформированное по фазе и амплитуде переменное управляющее напряжение поступает на силовой коммутатор 9, включающий модулятор фазы преобразователя частоты, импульсный усилитель мощности (выходной каскад системы управления), тиристорную силовую схему, построенную на основе любой из известных выпрямительных схем и выходной силовой фильтр. В силовом коммутаторе формируется переменная ЭДС преобразователей, частота которой совпадает с частотой напряжения задающего генератора 3 систем управления, а фаза и амплитуда регулируют ся в соответствии с сигналами схем сравнения 5 и 6. Силовой коммутатор преобразует мощность первичного источника питания нестабильной частоты (Усг, 7 сг 2) в мощность переменного тока стабильной частоты.Изменение амплитуд и фаз ЭДС преобразователей происходит в соответствии с сигналами обратной связи, вырабатываемыми схемами измерения активной 11 и реактивной 12 мощностей, выпрямителем 13 и фазовым детектором 4, и позволяет распределять 50 мощность нагрузки между преобразователями при стабилизации амплитуды и фазы напряжения на общей нагрузке. Происходит это потому, что регулирование амплитуды и фазы ЭДС преобразователей в функции параметров разности их мощностей для каж дого преобразователя осуществляется встречное. При разбалансе, например, активных мощностей амплитуда ЭДС одного преобразователя увеличивается, а второго уменьша1229921 формула изобретения Составитель В. Бунаков Техред И. Верес Корректор А. Зимокосов Тираж 631 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4Редактор М. Блана рЗа каз 2234/57 ется, амплитуда напряжения на общей нагрузке при этом не изменяется, а перераспределение мощности происходит. Аналогично осуществляется и регулирование фаз ЭДС преобразователей. Способ управления двумя статическими преобразователями частоты, работающими параллельно на общую нагрузку, состоящий в том, что измеряют мгновенные значения напряжения на общей нагрузке и токов преобразователей, измеряют активные и реактивные составляющие мощностей преобразователей, формируют эталонные напряжения амплитуды и фазы управляющего сигнала, формируют суммарные сигналы амплитуды и фазы управляющего сигнала, одна составляющая которых пропорциональна соответственно амплитуде или фазе напряжения на общей нагрузке, формируют сигналы сравнения амплитуды и фазы путем интегрирования разности соответствующих эталонных напряжений и суммарных сигналов, пропорционально соответствующим сигналам сравнения формируют амплитуду и фазу управляющего сигнала, отличающийся тем, что, с целью повышения равномерности распределения мощности нагрузки между преобразователями в статическом режиме, для каждого преобразователя формируют напряжения, пропорциональные разности активных и реактивных мощностей преобразователей, вторую составляющую суммарного сигнала амплитуды формируют из двух частей, первая из которых пропорциональна напряжению, соответствующему разности активных мощностей преобразователей, а вторая про О порциональна напряжению, соответствующему разности реактивных мощностей преобразователей, вторую составляющую суммарного сигнала фазы формируют из двух частей, первая из которых пропорциональна напряжению, соответствующему разности реактивных мощностей преобразователей, а вторая пропорциональна напряжению, соответствующему разности активных мощностей преобразователей, значения коэффициентов пропорциональности полученных составляющих для каждого преобразователя формируют равными, знаки коэффициентов пропорциональности первых частей суммарных сигналов формируют одинаковыми и положительными, а знаки коэффициентов пропорциональности вторых частей суммар ных сигналов амплитуды и фазы формируютпротивоположными.
СмотретьЗаявка
3798259, 09.10.1984
НОВОСИБИРСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ
БОРОДИН НИКОЛАЙ ИВАНОВИЧ, ХАРИТОНОВ СЕРГЕЙ АЛЕКСАНДРОВИЧ, ПОДЪЯКОВ ЕВГЕНИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: H02M 5/22
Метки: двумя, нагрузку, общую, параллельно, преобразователями, работающими, статическими, частоты
Опубликовано: 07.05.1986
