Номер патента: 846391

Опубликовано: 15.07.1981

Авторы: Бикин, Бородин, Власьев, Маслов, Рогулин, Тимошенко, Хохряков

МПК: B63B 27/30

Метки: грузов, каната, между, натяжения, припередаче, судами, ходув

...осью 24. Крепление роликов на каждом подвижном рычаге 12 осуществляется с помощью прямоугольных ступиц 25, вставляемых вместе с роликом 7 в па" зы 26, Фиксация роликов в пазах осу" щестнляется болтами 27.Ролики (фиг.10), перемещаясь из исходного в крайнее положение, обеспечивают выход ходового конца троса на значительную величину, причем удлинение троса несущественно сказывается на изменении; усилия н целоМ. Это достигается, соответствующим подбором профиля тяги 13 в месте ее взаимодействия с гибкой лентой 18.Устройство 28 натяжения каната обеспечивает слежение за натяжением и длиной канатной дороги в пределах ее изменения за счет качки и рыскания судов, Для обеспечения постановки канатной дороги, а также для случаев увеличения...

Номер патента: 846114

Опубликовано: 15.07.1981

Авторы: Бородин, Котельников, Одинцов, Преображенский

МПК: B23B 1/00

Метки: поршней

...и с учетом рас - прсдсгц шя масс металла на детали пс чак заданный профиль, изхеренпый гр 20 С, я при указанном температурном 1 с - жиме порпень имеет прямолинейный и филь.Темнсрат) ра поршня прп обработкс со- ответствует его рабочей температур; в двигателе. Поэтому оптимальная форма иорпня в холодном состоянии образуется как бы автоматически, причем с очень большой точ иости. Поршни устанавливают. например, токарный станок и нагревают доОО - 300 С. Подвод тепла производят в местах наибольшего занижения профиля и одновременно охлаждакт поршень в местах завышения профиля. Затем придаот вращение поршню и протачивают его в прямолинейной образуюпей. Подвод тепла может быть осуществлен различными способами: радиационным, газопламепным,...

Номер патента: 844979

Опубликовано: 07.07.1981

Авторы: Бородин, Слабженин

МПК: G01B 5/08

Метки: диаметрарезьбы

...2 и 3, расположенные по окружности контролируемого диаметра, измерительный резьбовой элемент 4, подвижный в радиальном направлении,. индикатор 5, взаимодействующий с элементом 4, и центрирующий резь- бовой элемент 6 с базовой поверхностью 7, расположенный между базовыми элементами 2 и 3.Центрирующий элемент 6 установлен на корпусе подвижно с возможностью перемещения в радиальном направлении и подпружинен к арретирующему узлу 8, выполненному в виде рычага 9 и роликов 10 и 11.Устройство работает следующим образом.Путем нажатия на рычаг 9 арретирующего узла 8 с помощью роликов О и,1 производят перемещение в ра 1 Щальном направлении элемента 4 и центрнрующего элемента 6. При этом элемент 6 перемещают до совмещения его базовой...

Номер патента: 844216

Опубликовано: 07.07.1981

Авторы: Бородин, Соловьев, Соломин

МПК: B23Q 7/02

Метки: лыской, ориентации, торца, цилин-дрических

...но пружиной 6, а другое снабжено регулируемым упором 7. На рычаге установлена платформа 8, входящая в паз 3 неподвижного основания 2. Платформа 8 выполнена со сквозным отверстием 9 для прохода де талей 10 и снабжена двумя свободно вращающимися ступенчатыми роликами 11, установленными на опорах 12 качения. Ступенчатые ролики 11 уста раллельно друг другу, и рассто впадинами больше диаметра мой детали, а между выступам диаметра детали, но больше раз На валу 13 установлен подвиж 0 с пазами 15 и кольцевым ввзаимодействующим с ориентируемой деталью.На бункере 1 в зоне выдачи установлена пластинчатая пружина 17.Устройство работает следующим обра зом.Засыпанные в бункер детали попадают на подвижный диск 14 и при его вращении...

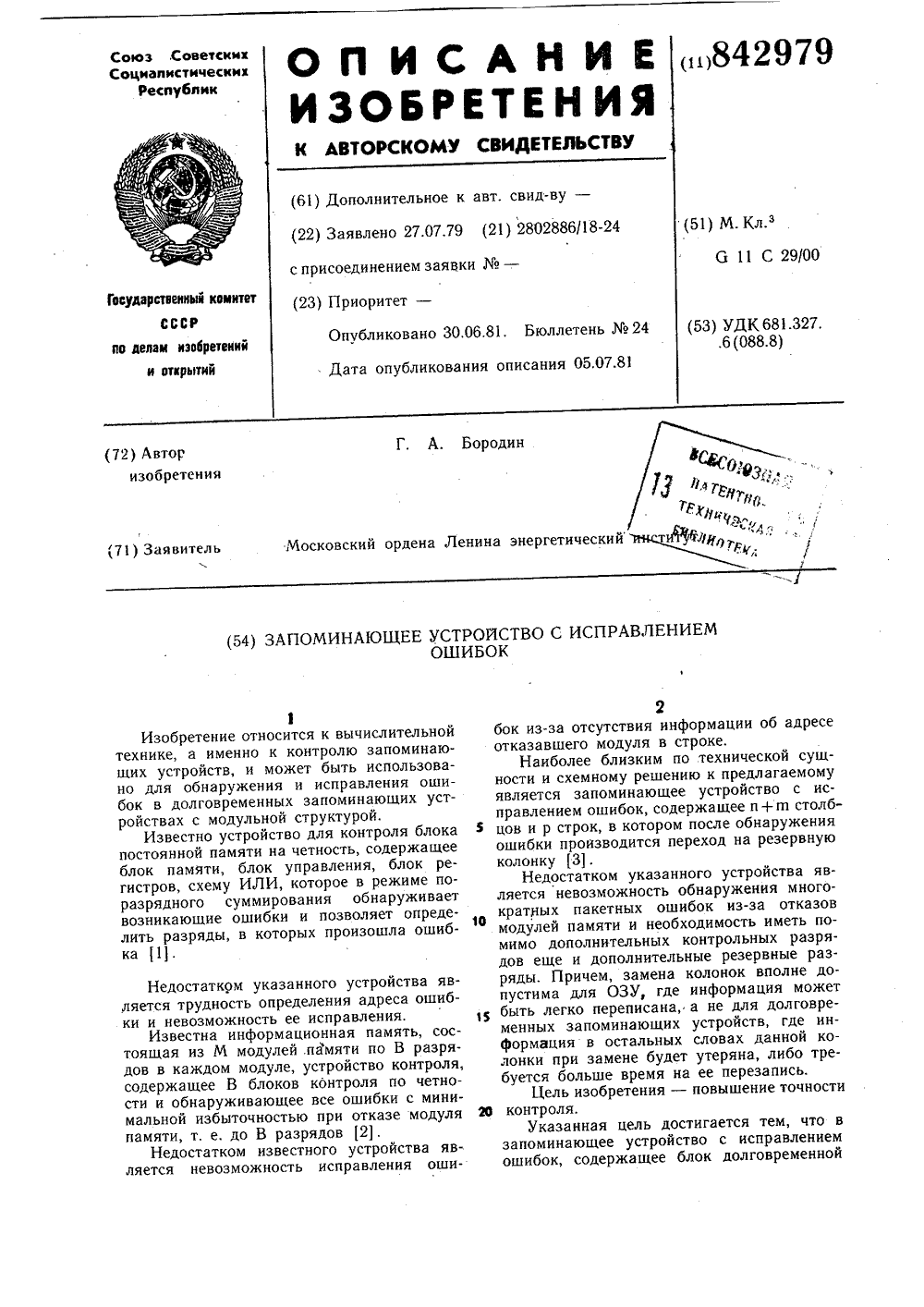

Номер патента: 842979

Опубликовано: 30.06.1981

Автор: Бородин

МПК: G11C 29/00

Метки: запоминающее, исправлениемошибок

...подобным образом А признаков четности и хранящиеся в А контрольных разрядах каждого слова, позволяют определить при декодировании не только наличие ошибки, но и определить номера отказавших разрядов по тем из А признакам четности, в которых происходит ошибка. Обнаружение ошибки и определение номеров отказавших разрядов производится следующим образом, В первом блоке 4 контроля производится аналогичная выработка А признаков четности из считываемых информационных разрядов, т, е. складываются по модулю два между собой: первые разряды со всех модулей, вторые разряды со всех модулей, , А-ые разряды со всех модулей. Полученные А признаков сравниваются со значением контрольных разрядов и при наличии ошибок они проявляются в тех...

Номер патента: 842067

Опубликовано: 30.06.1981

Авторы: Бородин, Волков, Дергоусов, Зеленин, Лукиных, Тимофеев, Холин

МПК: C03B 37/09

Метки: волокна, сосуд, стеклоплавильный, стеклянного, формованиянепрерывного

....экран равномерно перс форирован и площадь отверстий составляет 0,5-1,0 площади отверстий верхнего экрана.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 то же, поперечный разрез; на фиг. 3- разрез А-А на фиг. 1Корпус сосуда 1 выполнен без торцовых стенок в виде призмы, в основании которой лежит фильерная пласти-. на 2, имеющая форму вытянутого шестиугольника. Внутри корпуса имеются экраны Ч-образной формы: верхний 3 и нижний 4. Края верхнего 3 экрана соединены с корпусом сосуда, а нижний 4 жестко прикреплен своей вершиной по всей длине к вершине верхнего 3 экрана. По мере сужения корпуса сужаются и экраны. К острым углам корпуса и экранов посредством вставок 5 присоединены токоподводы 6. Верхней частью корпуса...

Номер патента: 841755

Опубликовано: 30.06.1981

Авторы: Бородин, Виноградов, Гетия, Ермолаев, Тартаковский, Толпин

МПК: B21H 9/00

Метки: ctahob, загрузки, переднихстолов, шаропрокатных

...угол Ы . Крайние плечи рычагов 7 имеют параллельные рабочие поверхности и и и , расположенные одна от другой на расстоянии, равном расстоянию между параллельными рабочими поверхностями решеток, а рабочая поверхность промежуточного плеча ирасположена под углом к поверхности и на угол й , равный углу поворота соответствующего рычага вокруг оси 0(0), причем рабочая поВерхность и и рабочая поверхность И удалены на равные расстояния от оси поворота соответствующего рычага 0(0).Устройство работает следующим образом.Для загрузки рольганга 2 рычаги 7 передающего устройства б у этого рольганга устанавливаются в исходное положение, при котором рабочая поверхность и является как бы продолжением участка загрузочной решетки 1. Заготовка скатывается...

Номер патента: 840913

Опубликовано: 23.06.1981

Авторы: Бородин, Константиновский, Огнев, Попо

МПК: G06F 11/22

Метки: ввода-вывода, отла-живаемых, программ

...устройства подключаются черезблок 7 ввода-вывода, играющего рольстандартного интерфейса ввода в выводля внешних устройств (например ЕСЭВМ),11 ри режиме считывания информациииз блока 13 в блок 7 на пульте 1 устанавливаются необходимые адреса,требуемый режим работы, тип внешнегоустройства, подключаемого к блоку 7,С блока 2 управления через блоки 14,15 и .11 в блок 13 выдаются необходимые адреса и управляющие сигналы в блоки 3, 4, 5 и 12. Коды считываемых чисел из блока 13 через первый регистр 8 числа поступают в блок 4 обмена затем в блок 3 оперативной памяти, затем в формирователь 5 выходнойинформации 5. Формирователь 5 выходной информации вырабатывает команды,адреса и преобразует форматы кодовсчитываемых чисел в форматы кодов длявнешних...

Номер патента: 839780

Опубликовано: 23.06.1981

Авторы: Бородин, Туголуков

МПК: B60P 1/26

Метки: борта, замок, кузова, транспортногосредства

...1, захватывающий конец которого выполнен удлиненным в виде ру.,оятки 2, а на контактной поверхности 3 запорного крюка имеется фиксирующий выступ 4. Через ось 5 запорный крюк шарнирно соединен с кронштейном 6, который жестко закреплен на неподвижном борту 7 кузова транспортного средства. На рукоятке 2 выполнена прорезь 8, в которую входит фиксатор 9, поворотно укрепленный на откидном борту О посредством оси 11. Устройство имеет контактные поверхрности 12 откидного борта и 13 неподвижного борта.Замок борта транспортного средства работает следующим образом.Для запирания борта 10 необход рукоятку 2 запорного крюка повВид 4 Составитель ЮТехред А. Бойкаираж 732арственного козобретений иЖ - 35, Раушскт, г. Ужгород берКоррект Подписи СССР дактор...

Номер патента: 838124

Опубликовано: 15.06.1981

Автор: Бородин

МПК: F16B 39/28

Метки: резьбовое, соединение

...резьбового элемента выполнен квад ратным с поперечными прямоугольными пазами, расположенными на противоположных сторонах гладкого стержня и смещенными один относительно другого в осевом направлении.На чертеже изображено резьбовое соединение в разрезе, общий вид.Резьбовое т:оединение состоит из резьбового элемента 1, детали 2, закрепленной на резьбовом элементе, гайки 3 и шайбы 4. Резьбовой элемент имеет гладкий прямоугольный стержень 5, на котором выполнены поперечные пазы 6 прямоугольного сечения, смещенные один относительно другого в осевом направлении 7 Гладкий стержень 5 является упругой частью резьбового элемента.При,затяжке резьбового соединения гайка 3 навинчивается на витки резьбового элемента 1 с определенным моментом...

Номер патента: 837797

Опубликовано: 15.06.1981

Авторы: Бородин, Ольшевский, Полещенко

МПК: B24B 23/04

Метки: инструмент, наружных, обра-ботки, поверх-ностей, ультразвуковой, цилиндрических

...преобразователя 1 не показан). Рабочая часть инструмента состоит из направляющего 2,режущего 3 и калибрующего 4 поясков.На режущем пояске 3 выполнены канавки 5, объем которых превышаетобъем снимаемого материала. Диаметр 25калибрующего пояска меньше диаметрарежущей части на 10-15 мкм и имеетшероховатость на один-два классавыше заданной, а нецилцндричностьдо 0,5 поля допуска требуемой точности детали. Обрабатываемая деталь6 устанавливается на корпусе 7, который закреплен на оправке 8 с радиальным и осевым зазорами, что даетему возможность самоустанавливать- З 5СЯИнструмент работает следующим образом.Волноводу 1 сообщаются ультразвуковые колебания. Обрабатываемая поверхность детали 6 центрируется направляющим пояском 2 инструмента.При...

Номер патента: 835839

Опубликовано: 07.06.1981

Авторы: Ахунзянов, Бородин

МПК: B60D 1/06

Метки: тягово-сцепное

...в котаром на оси 2 закрепленприжим 3, который с корпусом 1 образуетгнездо для сцепного шара 4. Кулачок 5,имеющий профиль логарифмической спирали, закреплен дополнительным фиксатором25 б на оси 7, рычага уирааления 8, закрепленного на оси 7 посредством шлицевогосоединения, пружины растяжения 9, прукины закручивания 10.На корпусе 1 шарнирно закреплен дву 30 плечий рычаг фиксатор 11, одно плечо ко835839 Составитель Ю. ТауТехред И. Пенчко Корректор И, Осииовскаи Редактор С, Титова Изд.396 Тираж 449Подписно рственного комитета СССР по делам изобретений и открытий 3035, Москва, Ж, Раушская наб д, 4/5 Заказ 778/723НПО Поиск Г нп. Харьк. фил. пред. Патент торого выполнено с возможностью взаимодействия с прижимом 3.Тягово-сцепное устройство...

Номер патента: 832604

Опубликовано: 23.05.1981

Авторы: Бородин, Егорова, Огнев, Столяров

МПК: G11C 29/00

Метки: автономным, запоминающее, контролем, постоянное, устройствос

...накопителей 1,1-1.М, формируется трехразрядный контрольный код, представляющий собой сочетание трех признаков.5Поскольку каждый из накопителей1. 1-1,М является четырехразрядным,то для формирования признаков, составляющих контрольный код, записываемоечисло разбивается на группы по четыреразряда. Для формирования первогопризнака контрольного кода а каждойгруппе из четырех разрядов выбираются первый, второй и четвертый разряды, которые подаются на входы формирователя сигнала четности 3.1, гдевырабатывается признак четности илинечетности информации выбранных разрядов, и полученный результат записывается в первый контрольный разряднакопителей 1.1-1.М. Для формирова ния второго признака контрольногокода из каждых четырех разрядов...

Номер патента: 832499

Опубликовано: 23.05.1981

Авторы: Бойко, Бородин, Катков, Неелов

МПК: G01R 31/309

Метки: испытательный, щуп

...оператором корпу-са 2 на величину и толкатель 9 касается поверхности проверяемого объекта 10.При дальнейшем движении корпуса 2толкатель 9 начинает сжимать пружину 12, одновременно при этом уменьшается зазор сР-,При полностью выбранном люфте Юзазор о"- достигает величины рабочегозазора, упор 14 замыкает элемент 13включения, и по обмотке 8 возбуждения электромагнита 6 начинает протекать переменный ток. Якорь 7 поддействием переменного магнитного поля, с одной стороны, и действиемсжатой пружины 12, с другой стороны,начинает возвратно-поступательноедвижение, нанося удары толкателем 9по поверхности проверяемого объекта 10.При наличии некачественного соединения, например, вызванного непропаями между металлиэированнымпереходом и...

Номер патента: 832370

Опубликовано: 23.05.1981

Авторы: Бородин, Колмаков, Писанка

МПК: G01L 19/06

Метки: демпфирующее, мано-metpa

...осевое дроссельное отверстие 9.Корпус 1 выполнен с входным 10 ивыходным 11 штуцерами.Устройство работает следующим образом,При подключении давления к вход"ному штуцеру 10 жидкость попадает вподпоршневую полость 12. Под действием давления поршень 8, преодолеваяусилие пружины 7, перемещается вверх,открывает отверстие 5 и перекрываетотверстие бТаким образом, вследствие большойудаленности выходного штуцера 11 ототверстия 5 по сравнению с отверсти832370 Формула изобретения ем 6, жидкость поступает по винтовойканавке 4 с большим сопротивлением,т,е. с большей степенью демпфирования.При этом часть энергии затрачивается на перемещение поршня 8 и назаполнение надпоршневой полости 13через дроссельное оТверстие 9, Следовательно, давление в...

Номер патента: 831795

Опубликовано: 23.05.1981

Авторы: Авдеев, Баранов, Бигеев, Бородин, Василивицкий, Винокуров, Власов, Горбатов, Майоров, Овчинников, Перчаткин, Смирнов, Тимофеев, Фомин, Явойский, Ярославцев

МПК: C21C 1/00

Метки: непрерывного, рафинированиячугуна

...- на электромагнитном желобе.Поэтому в большей мере имеется возможность регулировать его состав исвойства в любом нужном направлении.Кроме того, этот вторичный шлак содержит минимальную концентрациюокислов рафинируемого компонента,так как он образуется при окислениималых концентраций последнего в металле, а основная часть его окисляется в камере струйного рафинирования 40(приемной емкости). Это намного повышает рафинирующую способностьвтбричного шлака,П р и м е р. Ванадиевый чугун,содержащий 4,0-4,4 С и 0,35-0,42Ч продувается на установках струйного рафинирования производительностью 2 т/ч. При этом содержаниеванадия в металле понижается до6, углерода - доТемпература металла составляет1350-1500 С. Концентрация окислов железа (Е 6...

Номер патента: 830588

Опубликовано: 15.05.1981

Авторы: Бородин, Колосков, Константиновский, Лемуткин

МПК: G11C 29/00

Метки: встроенным, долговременное, запоминающее, контролем, устройствосо

...другойвход порогового элемента подключенк выходу блока памяти.На чертеже представлена функциональная схема предлагаемого устройстВаеУстройство содержит блок 1 памяти, состоящий из запоминающих сегментов 2, дешифратор 3, регистр4 адреса, блок 5 управления, буферные регистры б и 7, компаратор 8,счетчик 9, пороговый элемент 1 О,выходы.11 и 12 компаратора 8.Устройство работает следующимобрбзом,Для обеспечения работы устройства в дополнительный контрольный разряд каждого слова в режиме записизаписывается логическая "единица"Известно, что наибольшему разрушению от всех разрушающих факторовподвергается при хранении "единица"В процессе считывания информациииз ДЗУ изменяющаяся величина выходного сигнала записанной "единицы"с дополнительной...

Номер патента: 829824

Опубликовано: 15.05.1981

Авторы: Болтыхов, Бородин, Глухов, Изаксон, Корон, Кошеленко, Куракин, Маскин, Рустанович

МПК: E02F 9/22

Метки: гидравлический, привод, экскаватора

...1связан с эолотниковым гидрораспределителем 1 б, управляющим гидромотором8 поворота платформы, и с эолотниковым гидрораспределителем 17, управляющим гидромотором б хода правой гу"сеницы. Силовой насос 1 связан также с дросселирующим золотником 18блока 12 управления. Силовой насос 2связан с другой группой 10 золотниковых гидрораспределителей 19-21,управляющих такжегидроцилиндромстрелы, рукояти и ковша соответственно. Силовой насос 2 связан еще с золотниковым гидрораспределителем 22,управляющим гидромотором 7, а такжесвязан с другим дросселирующим золотником 33 блока 12 управления.Регулятор 24 мощности каждого силового насоса 1 и 2 снабжен дополнительным гидроцилиндром 25, поршень 26которого посредством толкателя 27 соединен с поршнем 28...

Номер патента: 828453

Опубликовано: 07.05.1981

Авторы: Бородин, Пузанков, Шеповалов

МПК: A01K 1/01

Метки: жид-ких, транспортирования, экскриментов

...д.4/5 Заказ 2365/2 Филиал ППП "Патент", г,ужгород, ул.Проектная,4 Изобретение относится к механизации технологических процессов сельскохозяйственного производства и предназначено для транспортирования жидких отходов животноводческой отрасли.Известное устройство для транспортирования жидких сред состоит из открытого корпуса с размещенным внутри эластичным трубопроводом, взаимодействующим с приводом снабженным генератором импульсов 1По конструктивному выполнению устройство не может быть использовано на перекачке и транспортировании жидких отходов животноводства, имеет низкую производительность и надежность, вызванную непосредственным механическим воздействием на эластичную трубку.Цель изобретения - автоматизация процесса и повышение...

Номер патента: 828119

Опубликовано: 07.05.1981

Авторы: Альтшулер, Бородин, Малкин, Меньшов

МПК: G01R 27/20

Метки: заземлителей, сопротивлениярастеканию

...16.Устройство работает следующим образом.Генератор 1 измерительного тока задает переменный ток в цепи токового электрода 10 и заземлителя 9. В зонерастекания тока с заземлителя 9 и с токового электрода 10 расположен потенциальный электрод 11.На инвертирующий вход дифференциального усилителя 2 от потенциального электрода 11 подается напряжение2 - Ус + пугде У, - напряжение сигнала, У, - напряжение помехи.На неинвертирующий вход подается напряжение с электрода 12 помехи, расположенного вне зоны растекания тока с заземлителя 9 и токового электрода 10, Так как действие напряжения помехи на входах дифференциального усилителя 2 имеет синфазный характер, то уровень помехи снизится на выходе дифференциального усилителя 2 в К,ф раз (К,ф -...

Номер патента: 825157

Опубликовано: 30.04.1981

Авторы: Баженов, Бородин, Бурлаков, Тарушкин, Шихсаидов

МПК: B03C 7/02

Метки: разделения, семян

...вде винтовой поверхности, 1 о системы 3 электродов чередуюгцейся полярности, приемников 4- 6 продуктов разделения, а также источника питания (не показан). Система электродов чередуюгцейся полярности монтирована на рабочем органе 2 и составляет с ним разделительную вин товую поверхность.Устройство работае следующим образом.Подача семян осуществляется из питателя 1 на верхний виток рабочего органа 2, выполненного в виде винтовой поверхност.20 Округлые компоненты под действием силытяжести и центробежной силы развивают большую скорость и, удаляясь от осц устройства, направляются в приемник 4 рдз.деления. Плоские и неправильной формы825157 Формула изобретения Состави Техред А Тираж 62 И Государствен делам изобрет Яосква, Ж - 35,Г 1 Патент,...

Номер патента: 824316

Опубликовано: 23.04.1981

Авторы: Бородин, Егорова, Огнев, Шамаев

МПК: G11C 29/00

Метки: памяти, постоянной

...4, подвоздействием управляющего сигнала,осуществляют выбор из образуемыхконтрольных сумм строк, младшего изразрядов, принадлежащих столбцу, вкотором обнаружена ошибка. Элементыб И обеспечивают выделение подмножестн номеров двоичных единиц информации,. образующих проверки Хэммингадля данного разряда, а в схеме 7 осуществляется суммирование по модулюдва информации указанных подмножеств,Каждая из проверок Хэмминга производится триггером схемы 7 и связаннымс ним элементом б И, пропускающиминформацию, считываемую из блока 2,навход триггера схемы 7 при разрешающем сигнале с триггера счетчиков .1адресов, связанного с управляющимвходом этого элемента б И. Кроме того, один иэ триггеров схемы 7 обеспечивает образование суммы по модулюдва...

Номер патента: 824138

Опубликовано: 23.04.1981

Авторы: Бейнарович, Бородин, Фадеев

МПК: G05B 13/02

Метки: ctahka, подачиметаллорежущего, регулятор, самонастраивающийся

...входом первого сумматора 2. Выход привода 5 подачи соединен также с входом датчика 8 скорости подачи, который своим выходом через последовательно соединенные первый пропорционально-дифференцирующий блок 9, состоящий из элемен-, та 10 сравнения, первый вход которого является входом пропорциональнодифференцирующего блока 9, а второй вход через усилитель 11, охваченный звеном 12 отрицательной обратной связи, включающим интегратор 13, соединен с входом пропорционально-дифференцирующего блока 9, а выход элемента 10 сравнения является выходом пропорционально-дифференцирующего блока 9 и апериодическое звено 14, состоящее из интегратора.15, охваченного отрицательной обратной связью 16, соединен с первым входом делителя 17, второй вход...

Номер патента: 823878

Опубликовано: 23.04.1981

Автор: Бородин

МПК: G01F 13/00

Метки: дозатор, перистальтический

...групповых доз, дляэтого дозатор дополняют счетчикомимпульсов, вырабатывающим по достижении заданного предела счета командный импульс. Выход счетчика соедиЗ 5 няют с выходом дозатора 15, а выходсо входом 13. В таком сочетании накаждый командный импульс, подаваемый на вход дозатора 11 извне, выдается групповая доза состоящая из - 40 заданного на счетчике числа одиночных доз;как насос с регулируемой производительностью, для этого дозатордополняют устройством регулируемойзадержки импульса, а между выходомдозатора 15 и входом 13 устанавливают внешнюю перемычку. Устройстворегулируемой задержки, присоединенное своим входом к перемычке,:авыходом - ко входу дозатора 11 позволяет доватору, запущенным импульсов извне, далее действовать...

Номер патента: 821976

Опубликовано: 15.04.1981

Авторы: Бородин, Колмаков, Писанка

МПК: G01L 19/06

Метки: демпфирующее, маномет-рических, приборов

...виде диафрагм с проходными отверстиями.На чертеже изображено демпфирующее устройство, разрез.Демпфирующее устройство для маноМетрических приборов содержит корпус 1 с крышкой 2, в котором между двумя диафрагмами 3 и 4 с прохбдными отверстиями установлены коаксиальные цилиндры 5. Цилиндры выполнены разной длины и с гладкими как внутренними, так и внешними поверхностями. Диафрагмы 3 и 4 установлены с образованием полостей 6 и 7 перед :оответствующими подводными каналами штуцерами) 8 и 9.Устройство работает следующим образом.Жидкость из гидросистемы поступает через входной канал 8 в полость 6, далее через капиллярные щели, образованные вставленными друг в друга гладкими цилиндрами 5, попадает в полость 7 и далее через канал 9 к манометру....

Номер патента: 821476

Опубликовано: 15.04.1981

Авторы: Бородин, Шангин, Яковлев

МПК: C09D 3/52

Метки: покрытий, состав

...давления состепенью кристалличности 55-65 и размеромчастиц 0,2-1,0 мк 5-12 Ксилол 90-110 В качестве карбамидной смолы используют меламиноформальдегидную смо" лу (К-02) или мочевиноформальде-" гидную смолу (К-02),В табл. 1 и 2 представлены примеды предлагаемых составов и свойства821476 Таким образом, улучшение прочности на разрыв и относительного удлинения покрытий на основе предлагаемого состава приводит к увеличению 0 срока службы покрытий вследствие повышения стойкости кмеханическим воз" действиям,Таблица 1 Соотношения компонентов в примерах вес. ч.Компоненты Г Г 1 40 40 40 40 Ксилол Таблица 2 Показатели для составов Известный1.,Предлагаемый Свойства 4 Пример г Прочность пленок при раз%рыве, хгс/см 580 560 390-425 440 650...

Номер патента: 821423

Опубликовано: 15.04.1981

Авторы: Бородин, Зеленин, Куранов, Леущенко, Лукиных, Полевой, Ячминенко

МПК: C03B 37/09

Метки: волокна, питатель, производства

...с регулятором тока 21.Недостатками являются повышенные расходы драгметаллов и электроэнергии.Целью изобретения является снижение расхода драгметаллов и электроэнергии.Поставленная цель достигается тем, что в питателе для производства волокон из силикатных расплавов, включающем напорную трубку с токоподводами на противоположных концах и систему электрообогрева с регулятором тока, напорная трубка выполнена Г- образной формы, причем горизонтальный участок имеет прямоугольное сечение и снабжен пластиной с фильерами.На фиг.1 изображен питатель 1 на фиг. 2 - разрез А-А на фиг.1.Питатель имеет напорную трубку 1 с верхним токоподводом 2 и нижним токоподводом 3, соединенными шина821423 Формула и,обэе ения Ри,2.2ВНИИПИ Заказ 1707/37...

Номер патента: 819144

Опубликовано: 07.04.1981

Авторы: Бородин, Давиденко, Попов

МПК: C09K 3/18

Метки: влажных, иприлипания, материаловк, поверхностям, предотвращения, примерзания, сыпучих

...материала.Целью изобретения является снижение степени примерзания и сокращение расхода гидрофобизатора.Поставленная цель достигастся нанесением на поверхность гидрофобизированного мелкозернистого материала, в качестве поверхность емкости тм наносят толщинойпредварительно обрараствором маточного ого аммония плотно- предыдущем примере, механические показатеанного вермикулита итемпературном диапа.8 М 44 3зоне ( - 25) - ( - 30)С, Расход гидрофобизированного материала 30 г/м 2.П р и м е р 3, На поверхность емкости под давлением 2 атм наносят толщиной 0,05 мм вермикулит, предварительно обра ботанный при 60 С раствором маточного щелока уксуснокислого аммония плотностью 1,2. Физико-механические показатели гидрофобизированного вермикулита и...

Номер патента: 817155

Опубликовано: 30.03.1981

Авторы: Бородин, Паринский, Светилов, Теплый

МПК: E02F 3/62

Метки: землеройноймашины, отвальный, транспортер

...этого устройства является повреждение пленочного противофильтрационного экрана при отсыпке на него грунтового защитного слоя.Цель изобретения - исключение повреждения пленочного противофильтрационного экрана при отсыпке на него грунтового защитного слоя.Поставленная цель достигается тем, что рама снабжена кронштейном для опирания на него направлякицего лотка, который выполнен в виде перфорированного желоба и имеет механизм вибрации.На Фиг. 1 изображена землеройная . машина с отвальным транспортером, об-. щий вид, на Фиг. 2 - направляющий ло- ЗО Землеройная машина странспортером работает сразом.Разработанный землеройной машиной грунт перемещается транспортером на лоток, проходя по которому мелкие фракции отсыпаются через отверстия...

Номер патента: 817154

Опубликовано: 30.03.1981

Авторы: Бородин, Власов, Лыков, Ляндрес, Обеднин, Царегородцев

МПК: E02F 3/16

Метки: дражное, комплексное

...датчики выдают сигналы, пропорциональные ширине и глубине забоя. Сигналы обрабатываются авто- компенсационными системами регистратора, в результате чего записывающая головка 5 следит эа движением нижнего черпакового барабана драги,Движение записывающей головки по горизонтали соответствует движению нижнего черпакового барабана по ширине забоя, а движение записывающей головки по вертикали - движению нижнего черпакового барабана по глубине. Над записывающей головкой устанавливают задатчики 6 и 7 соответственно левого и правого откоса бортов, Эадатчики могут быть собраны на фотоэлектрических концевых выключателях, которые на данной глубине ограничивают в заданных пределах ход записывающей головки по горизонтали,так как выдают сигнал на...
