Бородин

Номер патента: 1800045

Опубликовано: 07.03.1993

Авторы: Бородин, Кочергин

МПК: E21D 11/14

Метки: крепь, спецпрофиля

...следующим образом, При возникновении давления горных пород несущие элементы 1 приходят в движение, втягиваясь друг в друга в местах сочленения, и удерживаются в собранном состоянии узлами 2 податливости, Вкладыши 3, упираясь внутренними 6 и наружными 7 упорами в торцы боковых стенок 5, препятствуют их дальнейшему втягиванию. Сами вкладыши 3 при этом испытывают нагрузки на растяжение, находясь между днищами 4 профилей 1. Усилия, возникаощие под действием горного давления по направлению реза Р, срезают временные элементы 10, предохраняя несущие элементы 1 и внутренние упоры 6 вкладышей от чрезмерных нерасчетных нагрузок. При этом временные элементы 10 срезаются по установленному сечению материала 9 на срез вдоль продольной оси 8 вкладыша...

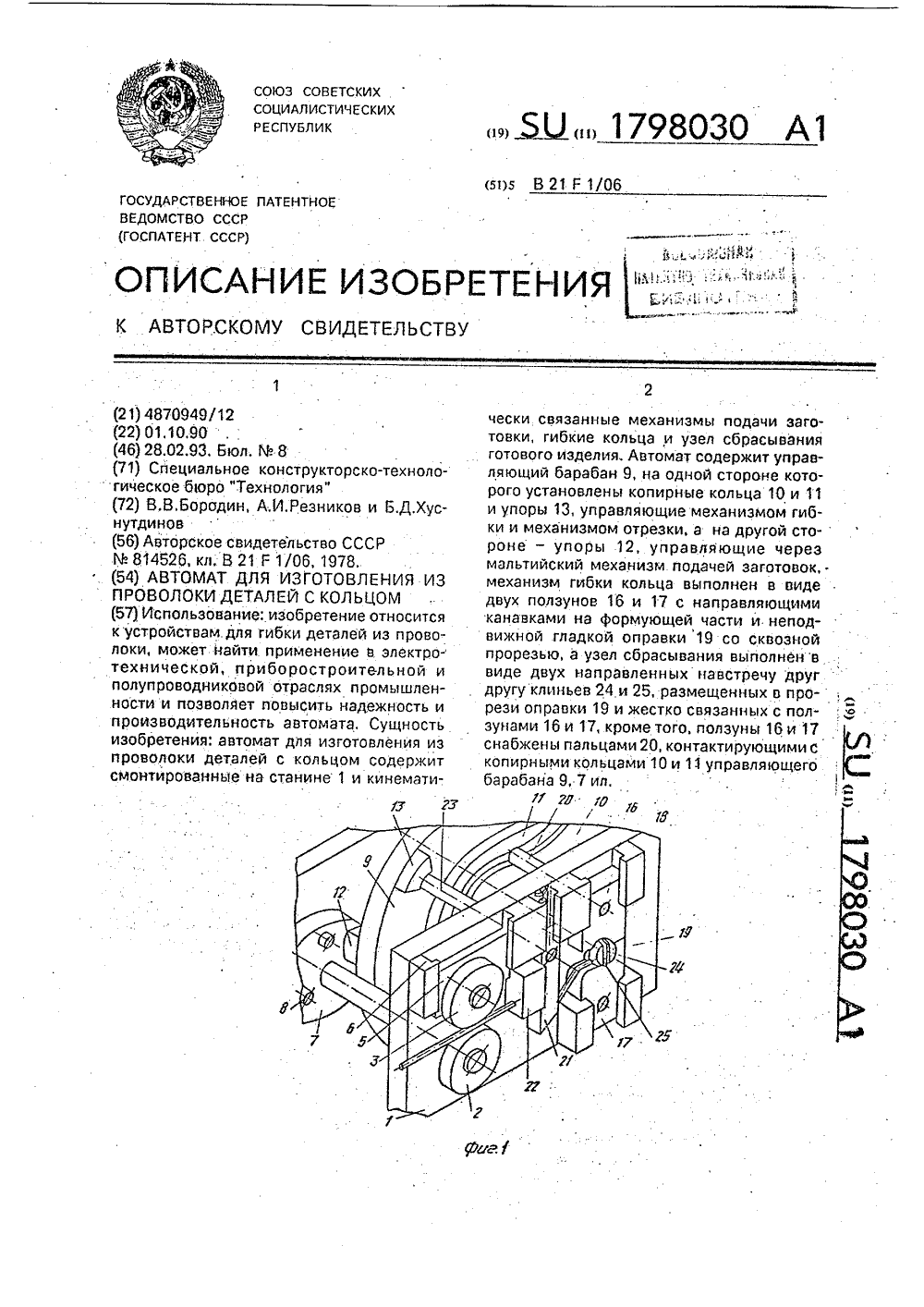

Номер патента: 1798030

Опубликовано: 28.02.1993

Авторы: Бородин, Резников, Хуснутдинов

МПК: B21F 1/06

Метки: автомат, кольцом, проволоки

...13 набегает на палец 23 пуансона 21, Пуансон 21 движется вниз, отрезает деталь и отгибает ее конец на заданный угол с оформлением требуемого радиуса гибки, В качестве гибочной матрицы служит ползун 17. Для обеспечения отгибки конца детали в требуемой плоскости в пуансоне 21 сделана канавка, в которую попадает конец детали при гибке, По окончании гибки, при дальнейшем вращении барабана 9, упор 13 выходит из зацепления с пальцем 23 пуансона 21 и пуансон отводится в исходное положение пружиной(на черт, не показана). При отводе пуансойа в исходное положение пальцы 20 ползунов 16 и 17, скользящие по пазу, образованному кольцами 10 и 11, разводят ползуны 16 и 17, освобокдая деталь. Закрепленные на ползунах клинья 24 и 25 расходятся и...

Номер патента: 1796820

Опубликовано: 23.02.1993

Авторы: Балакин, Бородин, Троян

МПК: F16H 13/06

Метки: планетарный, редуктор, фрикционный

...кольцами, которые выполнены круглого поперечного сечения для взаимодействия с конусными торцевыми поверхностями,На фиг,1 - 4 изображен предлагаемыйредуктор.. содержит приводной вал 1, центральное колесо 2, водило 3, ролики 4, пластины 5 длясоединения роликов 4 с водилом 3 и сателлиты в виде упругих колец 6 круглого поперечного сечения, При атом центральноеколесо 2 выполнено с внешней фрикционной поверхностью и составлено из трех элементов, средний из которых 7 имеет двеконусные торцевые поверхности, обращенные меньшими основаниями к меньшим основанйям ответных конусов торцевыхповерхностей крайних элементов 8 и 9,опертых нэ свободные концы пружийц 1 О,другие концы которых жестко связаны сприводныя валом 1.Редуктор снабжен двумя...

Номер патента: 1795476

Опубликовано: 15.02.1993

Авторы: Бородин, Кадулин, Чупин

МПК: G06F 15/36

Метки: анализа, данных, информационно-вычислительной, работе, сбора, системы

...20 и 31 соответственно третий элемент ИЛИ 32, третий элемент И 33, четвертый элемент ИЛИ 34, первый инвертор 35, четвертый элемент И 36, первый и второй элементы задержки 37 и 38, соответственно, пятый элемент И 39, мультивибратор 40, делитель частоты 41, счетчик 42, схему 43 сравнения, регистр 44, второй инвертор 45 первый элемент ИЛИ 46, триггер 47, входы 25, 52, 53, 59 соответствен но, вход разрешения формирования сигнала корректировки контролируемого уровня, вход сиг нала отсутствия изменения параметров относительно контролируемого уровня, вход сигнала об изменении параметров ИВС относительно контролируемого уровня, вход сигнала выдачи информации из памяти,Узел 28 представляет собой клавишную панель с индикацией выполненных операций...

Номер патента: 1793348

Опубликовано: 07.02.1993

Авторы: Байбаков, Бородин, Володин, Гришина

МПК: G01N 25/56

Метки: водяных, газах, микроконцентраций, паров

...4,5 для прохода аналиСущностьизобретения может быть про- . эируемого газав измерительные камеры 6,иллюстрйрована следующимпримером.7, в которых создается повышенное давлеРассмотрим вариантпрактической реали- ние, например 10 МПа, контролируемоепозации предлагаемого способа при объеме "0 манометру 9. Анализируемый газ, проходя." измерительных камер 0,0001 м с поверхно-через поглотитель влаги 2 практически ползстью адсорбции.0,1 м .,: . ностью осушается. Поэтому в иэмерительИзвестно, чтос повышением давления ной камере 6 адсорбируются вещества,анализируемого газа количество адсорби- содержащиеся в анализируемом газе, за исруемойводы -на соприкасающейся с ним 15 ключением водяных паров; а в.иэмерительповерхности существенно...

Номер патента: 1790686

Опубликовано: 23.01.1993

Автор: Бородин

МПК: F01K 23/06

Метки: парогазовая

...15 кГс/см . Сжатый воздух погсле воздушного компрессора 2 30 направляется в высоконапорный парогенератор 3, в котором в среде сжатого воздуха сжигается топливо, В высоконапорном парогенераторе 3 размещены испарительные и пароперегревательные поверхности 4 на грева, в которых генерируется пар стандартных параметров для паросилового контура 5, Питательная вода паросилового энергоблока посредством конденсатного насоса 16 подается через подогреватели 17 генера ции низкого давления и затем питательнымнасосом 18 подается в поверхности 21 нагрева газоводного подогревателя 20, Нагретая в поверхности 21 нагрева питательная вода поступает в входной коллектор испари тельной и пароперегревательной поверхности 4 нагрева высоконапорного...

Номер патента: 1788497

Опубликовано: 15.01.1993

Авторы: Бородин, Ленков

МПК: F16H 25/08, G02B 26/10

Метки: силовое, электромагнитное

...существенных отличительных признаков заявляемого устройствапозволяет существенно упростить конструкцию многоприводных систем.На фиг,1 - показано схематически устройство отклонения оптического луча, содержащее в качестве привода электромагнитное силовое устройство; на фиг.2 - электромагнитное силовое устройство,Устройство содержит отражающий элемент - зеркало 1, жестко закрепленное на траверсе 2, основание 3, упругий стержень 4, одий конец которого жестко связан с траверсой 2, а другой - с основанием 3 и вторым основанием 5, располокенным параллельно основанию 3, Траверса 2 соединена тягами 6 с центрами двухзаходных спиралей 7,9 вырезанных в основании 3, а также через стержни 8 с центрами двухзаходных спиралей 9, вырезанных...

Номер патента: 1787757

Опубликовано: 15.01.1993

Авторы: Абрамова, Бородин, Кияшко, Кобылянский, Пейганович, Резниченко, Тен

МПК: B25B 21/00

Метки: гайковерт, гидравлический, рычажный

...которого шарнирно соединен с упо ром 2.В поршне 19 выполнено центральноеступенчатое по длине отверстие 21, а в што ке 20 - радиальные каналы 22, сообщенныг с центральным ступенчатым по длине отвер стием 21. В ступени большего диаметра от верстий 2 1 закреплено седло 23 г.центральным 24 и параллельными ему кэнэ лами 25 и размещен клапан 26, подпружи ненный к седлу 23 пружиной 27, 1787757В центральном канале 24 седла 23 раз- вается, а гидропривод разгружается, т,е, рамещен толкатель 28, предназначенный для ботает при нулевом давлении.взаимодействия с клапаном 26 и периодиче- При вращательном движении рычага 3 ски - с торцом гидроцилиндра.10. В диамет- ролик 9 перекатывается по зубьям храповоральном канале 14 гидроцилиндра 10 5 го колеса...

Номер патента: 1787346

Опубликовано: 15.01.1993

Авторы: Бабенко, Бородин, Вендин

МПК: A01C 1/00

Метки: свч-обработки, семян

...диэлектрическая вставка, имеющаявдоль широких стенок чередующиеся черезчетверть длины волны скатные лотки, профиль которых повторяет брахистохрону. сподводом энергии в середине боковой стенки резонатора, причем вход и выход резонатора снабжены запредельнымиволноводами,Предложенное устройство обладает существенными отличительными признаками, так как других известных техническихрешений с подобными признаками, сходными с заявленным устройством, заявитель необнаружил,Отличительные признаки обеспечиваютполучение положительного эффекта, Этодостигается:- изготовлением рабочей камеры в видеобъемного резонатора прямоугольного сечения - устраняются потери электромагнитной энергии;- наличием внутри камеры диэлектрической вставки - повышается...

Номер патента: 1787030

Опубликовано: 07.01.1993

Авторы: Бородин, Доровских, Зражевская

МПК: A61K 31/19

Метки: активностью, антиоксидантной, вещество

...продуктов ПОЛ при индукции ПОЛ в присутствиипрепарата,В качестве систем индукции ПОЛ 1 пч 1 сго используют железо+ аскорбат - зависимое ПОЛ в микросомах печени крыс. Длявыявления АОА малабена его концентрацию в инкубационной смеси поддерживаютв пределах 10 - 10 моль/л. АОА малабенав опытах 1 п ч 1 тго выявляется и при меньшихконцентрациях (до 10моль/л), но в этомслучае эффект выражен в значительно меньшей степени и уменьшается достоверностьполученных результатов,В опытахи ч 11 го ПОЛ инициируют введением крысам вещества, обладающегопрооксидантной активностью - четыреххлористого углерода в дозах 0,5 - 5 г/кг массыживотного ежедневно в течение трех дней,АОА малабена выявляют при его внутрибрюшинном введении животным в видеводного...

Номер патента: 1784301

Опубликовано: 30.12.1992

Авторы: Бородин, Вепрев, Жабский, Ниденс, Писаренко, Сафьян, Сорокин, Татаренко, Чернов

МПК: B21B 1/36

Метки: клеть, прокатная

...го валка, выполненный в виде неприводна перемещения в пазу. при этом, неподвижго ролика, средство его установки с . ный элементсмонтирован на станине с возрегулируемыми концевыми упорами. Кбр- можностью взаимодействия с пазом тяги, пус проводки с неприводным, роликом, На фиг,1 представлена прокатная клеть, снабженным механизмом установки роли- вид сбоку; на фиг.2 - вид "А" на фиг.1.ка, выполнен в виде рамы, состоящей из 50 прокатная клеть содержит шарнирно нижней и верхней траверс; соедийенных закрепленную на станине 1 проводку 2 и стяжками, проходящими в направляющих механизмдлярегулированияуглаохватапокорпуса, при этом оси ролика расположены лосой 16 рабочего валка 15, выполненного в в нижней траверсе, на корпусе размещен виде...

Номер патента: 1783202

Опубликовано: 23.12.1992

Авторы: Балакин, Бородин, Макеев

МПК: F16H 21/40

Метки: возвратно-поступательное, вращательного, движения, механизм, наоборот, преобразования

...низкочастотных составляющих вибраций, вызываемых силами инерции неуравновешенных масс: роликов, втулок, шатуна, поршня. Частота инерционных возмущений равна частоте движения поршня и в передаточное отношение раз меньше частоты вращения вала. Силы инерции увеличивают нагруженность всех звеньев механизма, в частности наиболее слабых элементов - цилиндрических втулок. В результате снижается надежность работы механизма в целом.Цель изобретения - повышение надежности механизма путем исключения низкочастотных составляющих вибрацийнеуравновешенных масс.На фиг, 1 изображен механизм, общийвид; на фиг. 2 - разрез Б-Б на фиг, 1,Механизм преобразования вращательного движения в возвратно-поступательноеи наоборот содержит вал 1, цилиндрическиевтулки...

Номер патента: 1783194

Опубликовано: 23.12.1992

Авторы: Бородин, Швецов

МПК: F16H 1/00

Метки: поршневой, привод

...стандартногО двигателя путем уравновешивания переменной составляющей реактивного момента.Поставленная цель достигается тем, что 35 в приводе поршневой машины, содержащем корпус; электродвигатель с валом и входное звено исполнительного механизма, последнее выполнено в виде эксцентрика, размещенного на валу электродвигателя с 40 возможностью поворота вокруг него, снаб. жено маховиком и соединено с валом электродвигателя упругим элементом, причем величина коэффициента крутильной жесткости упругого элемента определяется иэ 45 условия 1 ьз1 ьз , р1 Ьэ + 1 Ьз50 где 1 ьэ, 1 ьз- приведенные моменты инерции вала электродвигателя и входного звена исполнительного механизма;со- частота настройки привода.На чертеже изображена компоновочная...

Номер патента: 1781423

Опубликовано: 15.12.1992

Авторы: Бородин, Пейганович, Резниченко, Тен

МПК: E21C 3/20

Метки: действия, ударного

...из образующих поверхностей вспомогательной камеры. При помощи канала расположенного на меньшей ступени гильзы, управляющая камера периодически соединяется с камерами прямого хода и вспомогательной.Предложена новая совокупность признаков. Базирование золотника осуществляется только по двум наружным поверхностям. Управляющая камера имеет рабочий объем, уменьшенный по сравнению с прототипом. Дифференцированные торцевые поверхности при таком расположении менее чувствительны к изменениям сливного давления. Перенос управляющей камеры в зону переливной камеры позволяет в два раза уменьшить линейные размеры узла распределения.На чертеже представлен вид устройства ударного действия, разрез.20 ременно соединяется с напорной и...

Номер патента: 1781124

Опубликовано: 15.12.1992

Авторы: Бородин, Овсянников, Чулков

МПК: B62D 63/06

Метки: грузовой, прицеп

...передний и задний борта которого выполнены свозможностью поворота в продольном направлении и на котором расположены светосигнальные приборы, на боковых бортахкузова закреплены крылья и багажники, причем верхние поверхности крышек багажников расположены на одном уровне сверхними поверхностями крыльев. Передниеторцевые поверхности багажников прилегают к торцевым поверхностям крыльев, а назадних торцевых поверхностях багажниковустановлены светосигнальные приборы,Известны конструкции прицепов, в которых также предусмотрены багажники длямалогабаритного транспортного средства,размещенные на рулевой колонке, на которую опирается задняя стенка П-образного переднего щитка,Известен также автомобиль с кузовом, приспособленным для жилья, где...

Номер патента: 1780812

Опубликовано: 15.12.1992

Авторы: Бородин, Жихарь, Успенский, Шакиров, Юхно

МПК: B01D 46/34

Метки: зернистый, фильтр

...рабочей камере 10,Фильтр работает следующим образом, Грязный газ по входному патрубку 2 поступает на зернистый материал 7. Частицы вредных веществ осаждаются на зернистом слое, создавая сопротивление, При достижении заданного сопротивления приводом 14 обеспечивается вращение вала 11 и закрепленных нэ нем коаксиально правого 12 и левого 13 винтов Архимеда, что приводит к перемещению масс фильтрующего материала 7, разрушению лобового слоя, перемешиванию с менее запыленной засыпкойи снижению сопротивления фильтра (см, фиг, 1), В зависимости от направления вращения возможны два режима работы зернистого фильтра, При вращении вала 11 против часовой стрелки, (см. фиг, 3) массы зернистого материала, расположенный вблизи левого винта...

Номер патента: 1780172

Опубликовано: 07.12.1992

Авторы: Беззубов, Бородин, Тазитдинов

МПК: H03K 17/082

Метки: защитой, ключ, перегрузки, транзисторный

...одновибратора 13. Выходное напряжение логического "0" с выхода элемента И 12 подается на вход одновибратора 14, с выхода которого напряжение, соответствующее логической "1", поступает на вход блока 15 сигнализации, вход одновибратора 13 и второй вход элемента И 1.При подаче уг 1 равляющего сигнала, соответствующего логической "1", на первый вход элемента И 1 с шины 16 на выходе элемента И 1 сформируется логическая "1",отцирающая силовой транзистор 5 (режим насыщения), а следовательно, и транзистор 10 (режим насыщения), Резисторы 2 и 8 ог 1780172Таким образом при коротком замыкании нагрузки устройство переходит в режим генерации. При этом мощность, рассеиваемая на коллекторе силового транзистора, определяется по формуле: 55 раничивают...

Номер патента: 1777789

Опубликовано: 30.11.1992

Авторы: Барченков, Бородин, Жуков

МПК: A42B 3/00

Метки: защитная, индивидуальной, каска, радиосвязью, шахтерская

...40 45 50 55 Исключение любого перечисленного существенного признака из совокупности делает предлагаемое устройство неработоспособным и не позволяет достичь положительный эффект.При этом место корпуса каски, в котором размещен телефонный капсюль, существенного значения не имеет, поэтому в п,2 формулы на предполагаемое изобретение5 10 15 20 25 30 35 40 45 50 55 редГагаелрэ ; 71 э ьеенч 1:эп оля в куполе каг:ки.То же самое касается и конструкции каналов, которые в слуае размещения капсюля в корпусе каг.ки могут быть выполнены полуоткрытого типа, т,к. сам корпус каски выполняет роль направленного эвуковода,На фиг,1 и 2 представлено предлагаемое устройство (два варианта),Устройство состоит из шахтерской пластмассовой каски, в корпусе 1...

Номер патента: 1776710

Опубликовано: 23.11.1992

Авторы: Болотова, Бородин, Герасимова, Кузнецов

МПК: D06N 5/00

Метки: гидроизоляционного, кровельного, рулонного

...охлаждением и намоткой его в рулон в воздушной среде.П р и м е р, На волокнистую основу нетканого полотна (ТУ 17-14-305-88) в расплавленном состоянии наносят покровную массу толш,иной 1,8-2,2 мм (1800 - 2200 г/м ). Температура его размягчения 100 С по методу "кольцо и шар". Покровная масса состоит из 64-68 обитума БНК 90/30, 3 - 86 полиэтилового воска, остальное - наполни- тель (талькомагнезит).Далее на полотно, покрытое с двух сторон покровным составом, снизу наносят пцлевидную посыпку(тальк, талькомагнезит) с помощью валика, погруженного в ванночку с водной суспензией посыпки на глубину 0,3 - 0,6 диаметра валика. Концентрация суспензии равна 50-55 объема. Такая глубина погружения валика и концентрация суспензии создают...

Номер патента: 1774285

Опубликовано: 07.11.1992

Авторы: Бородин, Ведин, Калаев, Митрофанов, Поляков

МПК: G01R 27/22

Метки: диэлектриков, жидких

...16, остальных показателей - изоляторы 16 (соединенный с выводом 3) и 17,Устройство позволяет контролировать пробивное напряжение, тангенс угла диэлектрических потерь, диэлектрическую проницаемость, удельное сопротивление и электропроводность жидких диэлектриков.Пробивное напряжение Опр (кВ) определяется как среднеарифметическое по результатам шести измерений.Тангенс угла диэлектрически: потерь определяется по формулет 9 д ( 19 д 1 - 19 дО ) С 1 Со С 1 Сп С 1 где с 1, тд д 1 -соответственно емкость и тангенс угла диэлектрических потерь при заполнении межэлектродного зазора устройства контролируемой жидкостью;СО, 19 до- соответственно емкость и тангенс угла диэлектрических потерь при заполнении межэлект родного зазора устройства...

Номер патента: 1774033

Опубликовано: 07.11.1992

Автор: Бородин

МПК: F01K 23/06

Метки: энергетическая

...2, турбогенератор 9 и дополнительная паровая турбина 10 энергетической установки расположены на одном валу,Энергетическая установка работает следующим образом,Атмосферный воздух после прохождения охладителя 1 атмосферного воздуха поступает в воздушный компрессор 2, где сжимается до давления порядка 15 кгс/см и подается в высоконапорный парогенератор 3, где размещены испарительные и пароперегревательные поверхности 4 нагрева. В среде сжатого воздуха в высоко- напорном парогенераторе 3 осуществляется сжигание природного газа или жидкого топлива с малым избытком воздуха. Образующиеся при сжигании топлива газы частично расхолаживаются на испарительных и пароперегревательных поверхностях 4 нагрева высоконапорного парогенератора 3. В...

Номер патента: 1767266

Опубликовано: 07.10.1992

Авторы: Бородин, Винтайкин, Еремеев, Иванов, Литвин, Макаров, Тишаев, Удовенко

МПК: F16K 31/70, G05D 23/02

Метки: дроссельный, клапан, термоприводом

...8 и 8, имеющих право- и 30левостороннюю навивки. При этом одни ихконцы закреплены на неподвижной оси 5, адругие - на противолежащих торцевыхстенках 9 и 10 полого цилиндра 7, Подвижные концы спиральных пружин (8 и 8) могут 35быть закреплены на стенке 11 цилиндра 7,имеющей больший коэффициент теплопередачи, Стенка 11" цилиндра 7 имеет малыйкоэффициент теплопередачи.Термочувствительная спиральная пружина 8 может быть выполнена из биметаллаили металла "с обратимой памятью формы",Дроссельный клапан работает следующим образом,Дроссельный клапан устанавливают в 45вытяжную вентиляционную шахту животноводческого помещения, Когда температуравоздуха в помещении максимальна, клапанполностью открыт, Уменьшение температуры ведет к снижению...

Номер патента: 1766294

Опубликовано: 07.10.1992

Авторы: Бабенко, Бородин, Вендин

МПК: A01C 1/00

Метки: предпосевной, семян

...5, подвергаются обработке аэрозолем микроэлементов, создаваемым источниками 6 акустических колебаний с подающими в них водно-воздушную смесь патрубками 7, При 5 10 15 20 25 30 35 40 45 ний и подающими в них водно-воздушную смесь патрубками 7. Объемный резонатор 1 на входе и выходе снабжен запредельными волноводами, выполненными в виде делителей потока семян для их поштучной подачи, Устройство позволяет повысить посевные качества семян за счет последовательной их обработки раствором микроэлементов, СВЧ- энергией и сушкой с одновременным охлаждением в псевдоожиженном слое, 2 ил,чем смесь микроэлементов подается со сжатым воздухом под давлением, После увлажнения семена дозатором 8 подаются на входную секцию запредельных...

Номер патента: 1763394

Опубликовано: 23.09.1992

Авторы: Бородин, Емелин, Пузанков

МПК: C02F 11/04

Метки: метантенк

...установленными на бродильной емкости 1, и газовыми предохранительными клапанами 22 и 23, установленными, соответственно, на газовом колпаке 2 и гидрозатворе 18, а также регулятором 24 давления биогаза и газораспределителем 25.Метантенк работает следующим образам,Бродильная емкость 1 через горловину 4 загружается предварительно нагретой до5 1763394 635-4. органической массой, включающей момент пуска метантенка, а также подогретакже измельченные растительныеостатки, . вает биомассу и газ в зластичйой емкости 16 пищевые отходы, фекалии и т,п, После этого в холодное время.круговыми вращениями газового колпака 2, В процессе работы газовый колпак препогруженного в массу, при помощи верхних 5 образуется в жесткий газгольдер среднего частей 10...

Номер патента: 1762775

Опубликовано: 23.09.1992

Авторы: Бабенко, Бородин, Кузнецов, Хрусталев

МПК: A01C 1/00

Метки: предпосевной, семян

...Представленный на фиг,З режимтермообработки семенного материала позволяет не только достичь обеззараживаниясемян, но и полностью сохранить его посевные качества, Так, по сравнению сконтрольной партией семян обработка всоответствии с режимом по фиг.З позволиладобиться некоторого повышения всхожестисемян клевера (на 5 - 8%). Испытания описанного режима термообработки семян вполевых условиях показали, что по сравнению с контрольными посевных различий необнаружено, Учет урожайности клевера также подтверждает эту оценку.Результаты опытов по обработке семянклевера для их полного обеззараживанияпри одновременном сохранении их исходных свойств представлены в табл,1,2,Из полученных данных следует, что режим, соответствующий скорости...

Номер патента: 1760365

Опубликовано: 07.09.1992

Авторы: Богдан, Бородин, Мазуренко, Санкин, Струтинский

МПК: G01G 19/00, G01G 3/12

Метки: весы, электромеханические

...индикаторным табло 16, Кроме того, выход аналого-цифрового преобразователя 13 через регистр памяти 17 и цифроаналоговый преобразователь 18 соединен со вторым входом дифференциального усилителя 12.Противоударный фильтр 4 при ударных нагрузках меньше допустимых работает как жесткое тело, а при ударных, превышающих допустимые, поглощает их энергию, не пропуская дальше по цепи к динамометрическим датчикам.Электромеханические весы работают следующим образом.В исходном состоянии при отсутствии нагрузки выходной сигнал датчиков 9 пропорционален массе п 1 ь балластного груза 7. Этот сигнал компенсируют электрически путем подачи команды"Установка "0" на регистрах памяти 17, в результате чего на индикаторном табло 16 высвечиваются нуЗаказ 3179...

Номер патента: 1757722

Опубликовано: 30.08.1992

Авторы: Бекетов, Бородин, Внуков, Ганжа, Дунаев, Овсяник, Серебрякова, Юхно

МПК: B01D 53/10

Метки: газов, комплексной

...крупных частиц сорбента и их равномерного распределения в 20газовом потоке, поступающим в трубопровод 13, а затем в адсорбер 1, который подпитывается свежим сорбентом иэ бункера 3через дозатор 4.Во время перемещения загрязненного 25потока из него удаляются поглощаемые адсорбентом вредные кислые компоненты; Р -содержащие соединения, Н С 1, 302 и др. Приэтом степень очистки растет не только засчет увеличения времени контактирования 30фаз, но и эа счет того, что в заявляемойустановке созданы условия для разрушенияконгломератов сорбента и, следовательно,увеличения поверхности контактирования,а также за счет того, что адсорбер 1 подпитывается свежим сорбентом, эффективноулавливающим вредные примеси при снизившейся их...

Номер патента: 1754677

Опубликовано: 15.08.1992

Авторы: Бородин, Гревцов, Емелин, Кривоносов, Лебедь, Пузанков, Фарберов

МПК: A01C 3/00, C02F 11/04

Метки: метанового, органических, отходов, сбраживания

...клапаном 26 и опорами 27,Установка работает следующим образом.В рабочем режиме метантенк 9, выдерживатель 12, внутренняя полость 6 теплообменйика-рекуператора 3 и выносная камера 17 гидравлического разобщителя 18 запол-. нены сбрэживаемой массой при принятой температуре сбрэживания. Внутренняя полость 6 теплообменника-рекуперэтора 3,связанная с выгрузным патрубком 11, образует гидрозатвор, который разобщает газо 40 вую полость метантенка 9 с атмосферой. Наружная полость 4 теплообменника-рекуперэтора 3 и компенсатор 2 разрежения заполнены исходной массой. Реле 25 времени установлено на смежное включение насосадозатора 1, а термодатчик 23 установлен на заданную температуру сбраживания. Управляемый клапан 26 открыт. Датчик...

Номер патента: 1754225

Опубликовано: 15.08.1992

Авторы: Бородин, Жданов, Левин

МПК: B05C 3/12

Метки: гибкие, двустороннего, длинномерные, нанесения, основы, покрытий

...срегулировочнцми винтами 14 подвесок 13.При этом направляющий валок 2 совмещенс шарниром рамы 3, а дополнительный направляющий валок 9 выполнен эксцентриковым и шарнирно связан через тяги 17 спогружным валком 4, закрепленным на коромыслах 18, одни концы которых шарнир-.но соединены с погружными стойками 15, ана других концах закреплен дополнительный погружной валок 10, причем дублирующий валок 8 через подвески 13 шарнирносвязан с рамой 3,Направляющий валок 2 установлен наоси вращения 19, Устройство снабжено также счищающим шабером 20, а также пневмоцилиндром 21 для разворота рамы 3 иупорами 22, установленными на тягах 17.Кроме того с целью снижения энергоемкости оборудования за счет исключения использования пневмоцилиндра рама 3...

Номер патента: 1752608

Опубликовано: 07.08.1992

Авторы: Акопов, Бородин, Данилов, Лобода, Малахов

МПК: B60T 1/06, B60T 11/12

Метки: колеса, привод, средства, тормозной, транспортного

...перемещение гайки вдоль оси колеса и взаимодействие ее с дисками тормозного механизма, при этом винт оборудован гидравлическим поворотным приводом, вход которого подключен к выходу первого эгоегэтэ, э чувствительная система включэет пьезодатчики начального усилия сжатия тормозных дисков,Нэ чертеже покэээнэ схема устройства, Тормозная система содержит блок 1 упрэвления, нэ который поступает управляю 5 10 15 20 25 30 35 40 45 50 55 щее воздействие оператора, агрегат 2 управления тормозным давлением непосредственного сжатия тормозных дисков, силовые цилиндры 3 для прижима нэжимного диска 4, Бинт 5 сэмотормозящейся винтовой пары, имеющей гайку б, связан с приводом 7 поворотного типа, который подключен к агрегату 8 управления поворотным...
