Устройство для демодуляции дельта-модулированных сигналов

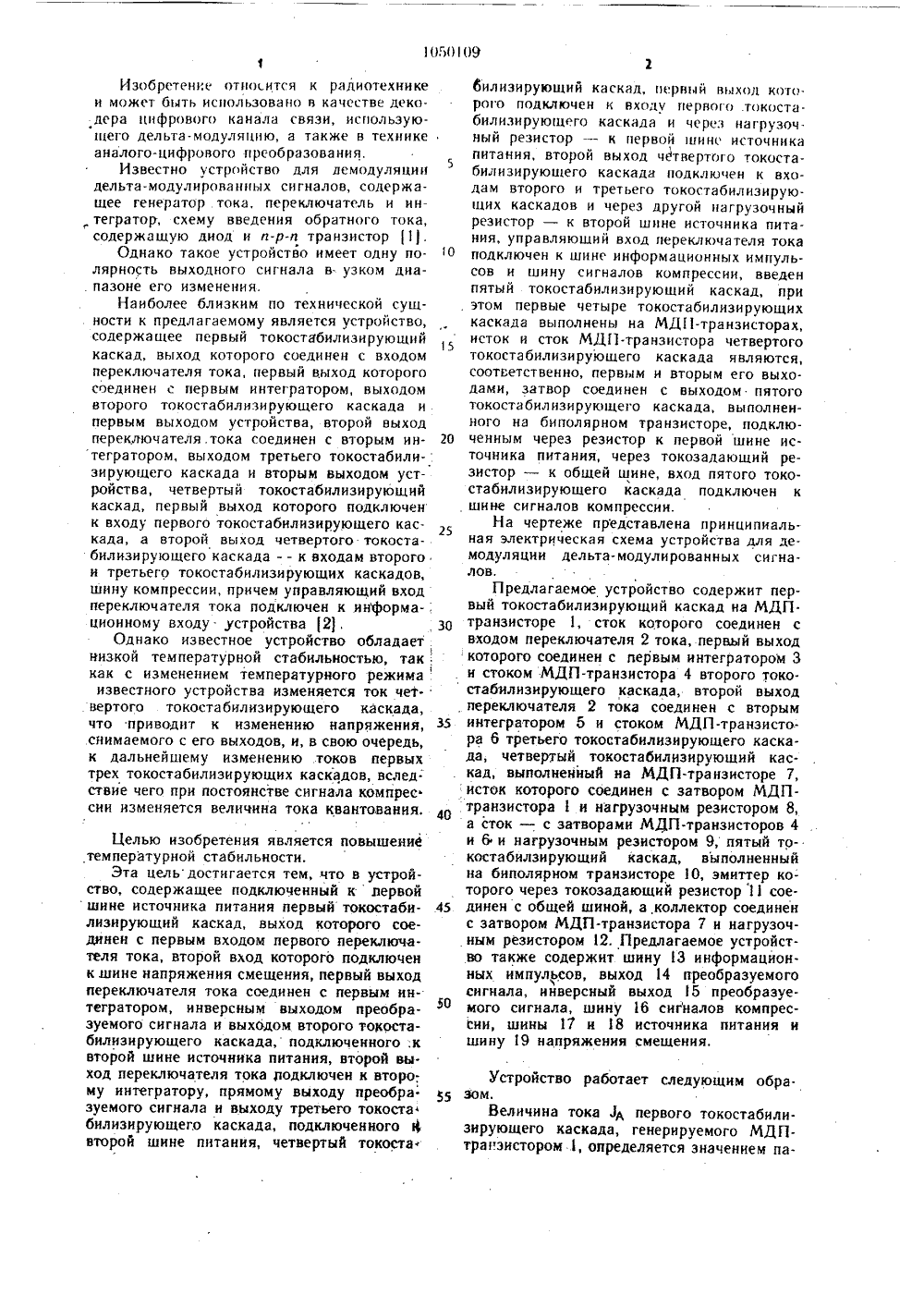

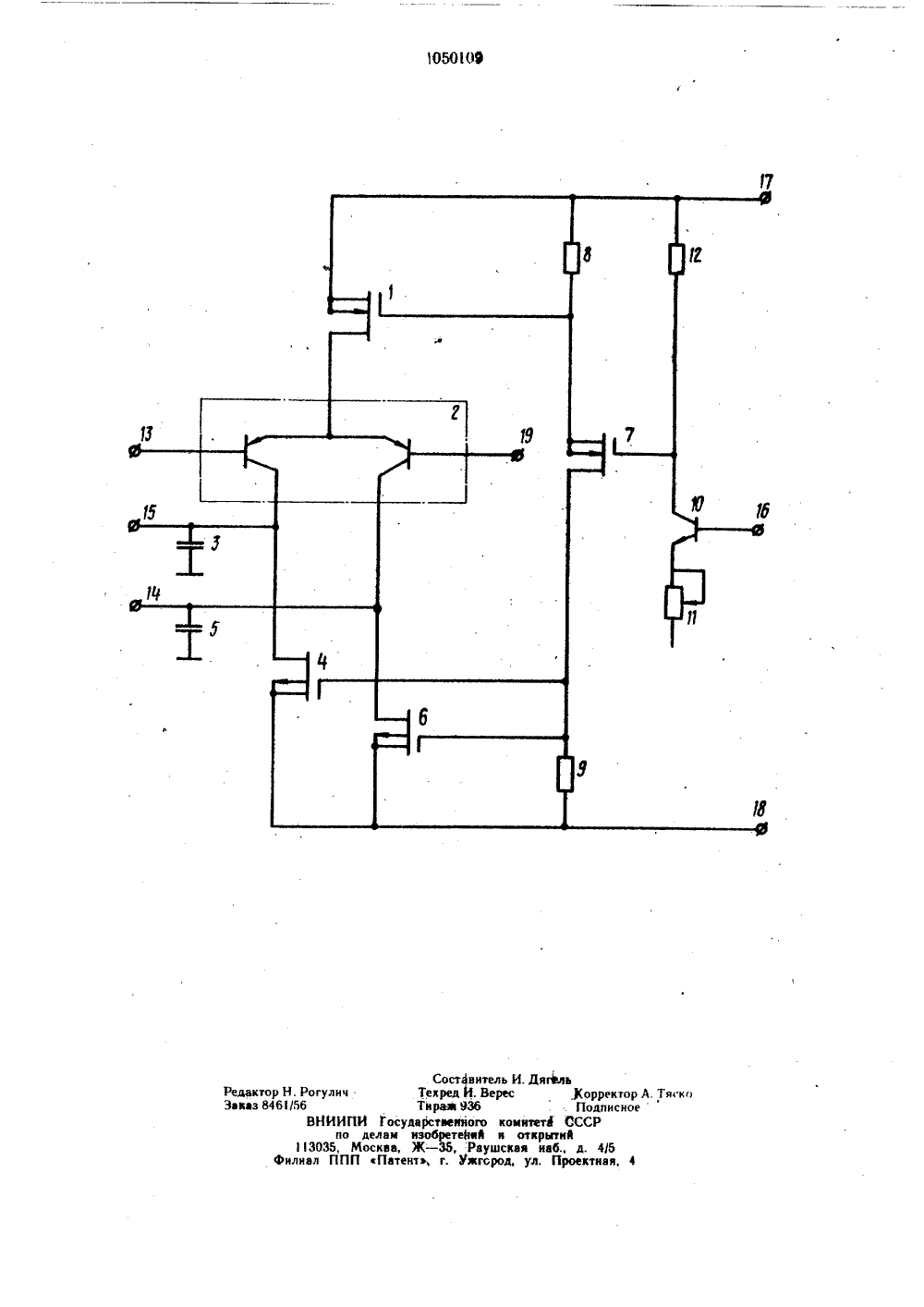

0 5 20 30 Изобретение относится к радиотехникеи может быть использовано в качестве декодера цифрового канала связи, использующего дельта-модуляцию, а также в техникеаналого-цифрового преобразования.Известно устройство для демодуляциидельта-модулированных сигналов, содержащее генератор тока, переключатель и интегратор, схему введения обратного тока,содержащую диод и л-р-л транзистор 1.Однако такое устройство имеет одну полярность выходного сигнала в узком диапазоне его изменения,Наиболее близким по технической сущности к предлагаемому является устройство,содержащее первый токостабилиэирующийкаскад, выход которого соединен с входомпереключателя тока, первый выход которогосоединен с первым интегратором, выходомвторого токостабилиэирующего каскада ипервым выходом устройства, второй выход переключателя. тока соединен с вторым интегратором, выходом третьего токостабилизирующего каскада и вторым выходом устройства, четвертый токостабилизируюший каскад, первый выход которого подключен к входу первого токостабилизирующего каскада, а второй выход четвертого токостабилизируюшего каскада - - к входам второго и третьего токостабилизирующих каскадов, шину компрессии, причем управляющий вход переключателя тока подключен к информа-,ционному входу устройства 2,Однако известное устройство обладаетнизкой температурной стабильностью, так,как с изменением температурного режимаизвестного устройства изменяется ток чет. вертого токостабилизирующего каскада,что приводит к изменению напряжения,снимаемого с его выходов, и, в свою очередь,к дальнейшему изменению токов первыхтрех токостабилизирующих каскадов, вследствие чего при постоянстве сигнала компрессии изменяется величина тока квантования,Целью изобретения является повышение температурной стабильности.Эта цельдостигается тем, что в устройство, содержащее подключенный к первой шине источника питания первый токостабилизируюший каскад, выход которого соединен с первым входом первого переключателя тока, второй вход которого подключен к шине напряжения смещения, первый выход переключателя тока соединен с первым интегратором, инверсным выходом преобразуемого сигнала и выходом второго токостабилизирующего каскада, подключенного,к второй шине источника питания, второй выход переключателя тока подключен к второ; му интегратору, прямому выходу преобра зуемого сигнала и выходу третьего токоста билизирующего каскада, подключенного второй шине питания, четвертый токоста билизирующий каскад, первый выход кото. рого подключен к входу первого .токостабилизируюшего каскада и через нагрузоч. ный резисторк первой шине источника питания, второй выход четвертого токостабилизируюшего каскада подключен к входам второго и третьего токостабилиэирующих каскадов и через другой нагрузочный резистор - к второй шине источника питания, управляющий вход переключателя тока подключен к шине информационных импульсов и шину сигналов компрессии, введен пятый токостабилизируюший каскад, при этом первые четыре токостабилизирующих каскада выполнены на МД 1-транзисторах, исток и сток МДП-транзистора четвертого токостабилиэируюшего каскада являются,соответственно, первым и вторым его выходами, затвор соединен с выходом пятого токостабилизирукщего каскада, выполненного на биполярном транзисторе, подключенным через резистор к первои шине источника питания, через токозадаюший резистор - к обшей шине, вход пятого токо- стабилизирующего каскада подключен к шине сигналов компрессии. На чертеже представлена принципиаль. ная электрическая схема устройства для де модуляции дельта- модулированных сигналов,Предлагаемое устройство содержит первый токостабилиэирующий каскад на МДП- транзисторе 1, сток которого соединен с входом переключателя 2 тока, пераый выход которого соединен с первым интегратором 3 и стоком МДП-транзистора 4 второго токостабялизирующего каскада, второй выход переключателя 2 тока соединен с вторым з 5 интегратором 5 и стоком МДП-транзистора 6 третьего токостабилизирующего каскада, четвергый токостабилизируюший каскад, выполненный на МДП-транзисторе 7,исток которого соединен с затвором МДП- транзистора 1 и нагрузочным резистором 8, а сток - с затворами МДП-транзисторов 4 и 6 и нагруэочным резистором 9, пятый токостабилзирующий каскад, выполненный на биполярном транзисторе 10, эмиттер которого через токозадающий резистор 11 сое динен с общей шиной, а коллектор соединенс затвором МДП-транзнстора 7 и нагрузочным резистором 12. Предлагаемое устройство также содержит шину 3 информационных импульсов, выход 14 преобразуемого сигнала, ийверсный выход 15 преобразуемого сигнала, шину 16 сигналов компрессии, шины 17 н 18 источника питания и шину 19 напряжения смещения,Устройство работает следующим образом.Величина тока Яд первого токостабилизирующего каскада, генерируемого МДП- транзистором 1, определяется значением па3ления напряжения на Изисторс 8, я неличи.на токов 1 и .с нторого и третьего токостабилизируюцих каскаловпадением напряжения на резисторе 9, которое прикладывается к затворам МДГ 1-транзксто.ров 4 и 6. Г 1 ричем величины токов первых трех токостабилизирующих каскадов лолжны удовлетворять условию,Л = 238 = 2 С.Напряжение смещения; подаваемое по шине 19, выбирается таким образом, чтобы при наличии на шине 13, по которой подаются информационные импульсы высокого положительного потенциала, первый транзистор переключателя 2 тока был закрыт, а второй - открыт, в этом случае на первый интегратор 3 воздействует только ток Зв второго токостабилизирующего каскада на МДП-транзисторе 4, в результате чего вы.холной сигнал на выходе 15, уменьшается.На второй интегратор 5 воздействует, сумма токов 1 - .с первого и третьего токо-стабилизирующих каскадов, выполненных на МДП-транзисторах 1 и 6 соответственно, в результате чего сигнал на выходе 14 уве личится точно на такую же величину, на какую уменьшился на первом интеграторе 3.При наличии иа шине 13 низкого потенциала состояние транзисторов, переключателя 2 тока изменяется на противоположное и процесс изменения сигнала на интеграторах 3 и 5 такжеизменяется на протквопо ложный., Таким образом, сигналы на выходах 14 и 15 находятся строго в противофазе.Величина токов л Зв, с первых трех токостабилкзирующих каскадов определяет-. ся падениями напряжения на резисторах 8 и 9, которые определяются сопротивлением какала МДП-транзистора 7 четвертого то костабклкзируюшего каскада, которое в первую очередь зависит от величины потен.циала ка затворе МДП-транзистора , кото. рый определяется значенкем резистора 12 и величиной сигнала компрессии, подаваемого по шине 16 на базу биполярного транзистора 10.Сопротивление каналов МДП-транзксто ров 1,4,6 и 7 при неизменных напряженияМ на их затворах имеет положительный тем пр;пурнцй коэффициент, т.е.увеличением темп 1 атурь сопротивление канала МД.транзистора 7 увеличивакя, вследствие чего уменьшается ток чтвертого токостабилнзирующего каскада и уменьшается падение напряжения на резисторах 8 и 9, что в свою очередь приводит к уменьшению величины токов лв,с. Уменьшение токов первых трех токостабилизируюших каскадов усугубляется увеличением сопро тивлений каналов при увеличении температуры тех МДП-транзисторов, на которых эти токостабилизирующие каскады выполнены,В то же время величина потенциала наколлекторе биполярного транзистора 10 имеет отрицательный температурный коэффициент. Таким образом с ростом температуры потенциал коллектора транзистора 10 уменьшается, вследствие чего величина тока четвертого токостабилизирующего каскада 20 на МДП-транзистореувеличивается, чтоприводит к компенсации уменьшения вели-.чины тока первых четырех токостабилизирующих каскадов под действием температуры.Изменяя величину токозадающего резистора 11, можно изменять величину температурного коэффициента пятого токоста.билизирующего каскада.на биполярном тран.зисторе 1 О, что позволяет получить не только независимость величины шага кванто.вания от температуры, ко и регулировать величину и знак этой температурной зависимости. Одновременно предлагаемое устройствопо сравнению с известным имеет большук З линейность зависимости шага квантованияот величины сигнала компрессии, что обусловлено использованием в пятом токоста билизирующем каскаде биполярного транзистора, а в остальных токостабилизиру.40 юшнх каскадах МДП-транзисторов, пос.кольку биполярные к . МДП-транзисторы имеют различные законы зависимости величины токов, протекающих через эти транзисторы от величины приложенного к базе или затворам управляющего сигнала.Составит Техред Й. В Тиран 936 Государственного ам наобретейнй аа, Ж - 35, Рау Патент, г. Уаго 4/5тная, 4 ь И. Дяг 1 елаРес, 3(орректор А. Тя коПодписноекомнтетй СССРн открытийская наб., д.род, ул. Проек
