Богданович

Номер патента: 1422059

Опубликовано: 07.09.1988

Авторы: Богданович, Бондаренко, Демушкин, Щегров

МПК: G01M 17/00

Метки: автоматических, испытания, регуляторов, режимов, стенд, торможения

...52, а от негоэлектродинамический вибратор 14,Происходит наполнение резервуара9 через авторежим 8 с одновременными затухающими вибровоэдействиями оттолкателя 13 упору 12 авторежима, что способствует имитации реальных эксплуатационных условий работы авторе- жима.С включением тумблера 54 электропитание поступает и на вход дополнительного эадатчика 7, где напряжение питания, проходя через контакты тумблеров 32-35 и один из включенных из них (например 33), поступает через замкнутый контакт 39 реле 29 на обмотку питания клапанов 17 и 18. При возбуждении клапан 17 сообщает напорную магистраль 1 с верхней полостью цилиндра 15 нагружателя, а последнюю - с полостью пневматической части задатчика 7. Клапан 18 при возбуждении разобщает свой...

Номер патента: 1420585

Опубликовано: 30.08.1988

Авторы: Баранов, Богданович, Пилипович, Романов, Ярмолицкий

МПК: G02B 27/42

Метки: периодических, структур

...плоскостях которых формируются двесистемы дифракционных порядков. Диафрагмы 7 и 8 пропускают два симметричных порядка (по одному от каждой системы), которые попадают в объектив 6. За объективом 6 под углом друг к другу распространяются два коллимированных пучка, которые формируют интерференционную картину в плоскости заготовки 10, Пространственная частота интерференционной картины равна= 2 т) 12)Условием формирования такой картины является выражение (1).Одновременно система объективов 4 - 6 осуществляет оборачивание волновых фронтов дифрагировавших на эталонной структуре 3 пучков на 180. При перемещении каретки 9 с эталонной структурой 3 и заготовкой 10 в направлении, перпендикулярном оси освещающего пучка, полосы в...

Номер патента: 1411606

Опубликовано: 23.07.1988

Авторы: Богданович, Бондаренко, Демушкин, Ступичев, Ясенцев

МПК: G01M 17/00

Метки: аппаратов, вибронагружений, диагностического, имитатор, испытаний, стенда, тормозных

...обмотку 44 электромагнита и возвращается в нижнюю клемму ПпПри отрицательном полупериоде пе" ременного тока напряжение от нижней40 клеммы Уп через обмотку 44, нижнюю1 правую диагональ моста 37 поступает на вход тиристора 41 и при его открытии импульсом - на минусовую клемму цепи 38, далее на минусовую клемму моста 37 и через его левую верхнюю диагональ - на верхнюю клемму Ц,. Таким образом, обмотка 44 электромагнита 10 питается импульсами переменного напряжения, причем нарастание амплитуды напряжения аналогично по форме управляющему импульсу. Это означает, что на выходы 36 (фиг.1) электромагнита поступает пульсирующее напряжение, в соответствии с величиной и темпом нарастания которого реализуется силовая характеристика втягивания...

Номер патента: 1411033

Опубликовано: 23.07.1988

Авторы: Богданович, Жгулев, Непомнящий, Рудин, Чечик

МПК: B03B 5/74

Метки: концентратор, шламовый

...через лепестковую муфту соединен с валом электродвигателя 16. На опорной раме 7 закреплены приспособления для подачи питания 17 и для сбора продуктов разделения 18. Техническое решение эквивалентно описанному, если вместо эксцентрикового вала 9 с регулируемыми кривошипами 10 и 11 и шатунами 12 и 13 установить два дебалансньпс возбудителя колебаний с регулируемыми статическими момен-. тами, закрепив один из этих возбудителей на промежуточной тележке 4, а другой - на рабочем органе 1. тупательное цвижение вдоль направляющих б. При вращении КШ 11 шатун 13вынуждает тележку 4 совершать возвратно-поступательное движение в направлении, перпендикулярном рабочему ор"гану 1. При этом дека 2 совершаетколебания эллиптической формы. 1 ил....

Номер патента: 1408524

Опубликовано: 07.07.1988

Авторы: Богданович, Грель, Прохоренко

МПК: H03K 3/29

Метки: триггер, троичный

...и 27, 14085245 10 15 20 25 30 Формула изобретения 35 40 45 50 55 закрывается транзистор 8. После окончания импульса на входе 30 транзисторы 1 и 6 закрываются и триггер переключается в первое устойчивое состояние, при котором все транзисторы закрыты.Если триггер находится во втором устойчивом состоянии и поступает положительный импульс на вход 26, то возникает ток через диод 32, резисторы 34, базу транзистора 1 и через резистор 25 и коллекторный переход открытого транзистора 8. Транзистор 1 открывается и входит в насыщение. Напряжение на базе транзистора 2 снижается и транзистор 2 закрывается, что приводит к закрыванию транзистораи уменьшению до нуля положительного напряжения на выходе 23. Уменьшаются до нуля токи через резисторы 24 и 27,...

Номер патента: 1401571

Опубликовано: 07.06.1988

Авторы: Богданович, Грель, Поляков, Прохоренко

МПК: H03K 3/284

Метки: времени, реле

...открывание транзистора 2 и удержанию во включенном состоянии транзисторов 1 и 2. С момента включения транзистора 55 1 происходит заряд конденсатора 15 током от шины питания, величина которого определяется величиной резистора 14, Когда напряжение на конденсаторе 15 станет меньше напряжения на базе транзистора 3, которое определяется делителем напряжения на резисторах 11 и 12, транзисторы 3 и 4 открываются и лавинообразно переключаются в режим насьпцения. Открытый транзистор 4 шунтирует ток через резистор 11, транзистор 9 закрывается, что приводит к выключению транзисторов 1 и 2, потенциал на выходе 13 возрастает до напряжения источника питания, а конденсатор 15 разряжается через открытые транзисторы 3 и 4, после чего последние...

Номер патента: 1399886

Опубликовано: 30.05.1988

Авторы: Богданович, Истушкин, Комяк, Прохоренко

МПК: H03K 3/29

Метки: мостовой, триггер, троичный

...что приводит к закрыванию эмиттерного перехода транзистора 8 и открыванию эмиттерного перехода 20 транзистора 3. Ток коллектора транзистора 8 уменьшается до нуля, и транзистор 1 закрывается, а ток коллектора транзистора 3 открывает транзистор 6, Напряжение на выходе 14 изме няется от отрицательного до положительного значения, реверсируется ток в нагрузке 37 и возникает ток противоположного направления в нагрузке 16,Изменяет направление ток в резисторе 29, который удерживает транзистор 3 в открытом состоянии после окончания положительного импульса на входе 33. Таким образом, мостовой троичный триггер переключается из35 второго устойчивого состояния в третье, напряжения на выходах 14 и 15 изменяются на противоположные,: а токи во...

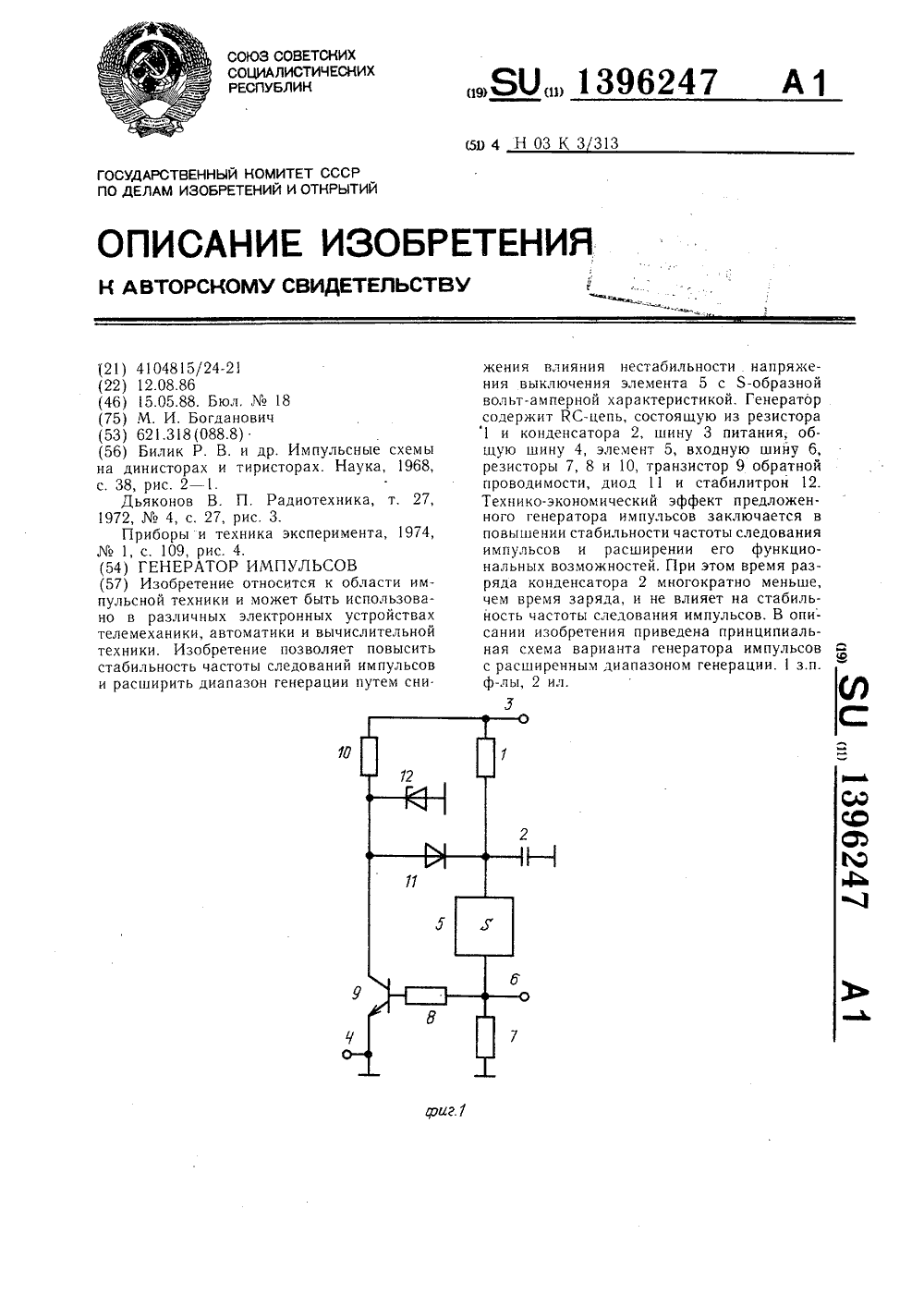

Номер патента: 1396247

Опубликовано: 15.05.1988

Автор: Богданович

МПК: H03K 3/313

Метки: генератор, импульсов

...элемента 5, и конденсатор 2 достаточно быстро заряжается через резистор 1, резистор 1 О и диод 11 (сопротивление резистора 1 во много раз больше сопротивления резистора О), Когда напряжение на конденсаторе 2 достигнет напряжения пробоя стабилитрона 12, последний открывается и ток через диод 11 прекрашается. В дальнейшем конденсатор 2 заряжается 20 25 30 35 40 45 50 55 только через резистор 1 и напряжение на конденсаторе возрастает в несколько раз с меньшей скоростью. Когда напряжение на конденсаторе 2 достигнет напряжения включения элемента 5, последний включается и конденсатор 2 разряжается через включенный элемент 5 и резисторы 7 и 8, на выходной шине 6 формируется положительный импульс, Ток разряда конденсатора 2 через...

Номер патента: 1394256

Опубликовано: 07.05.1988

Авторы: Богданович, Карнацкий, Шабловский

МПК: H01H 3/18, H01H 9/04

Метки: агрессивных, выключатель, герметизацией, контролируемой, концевой, сред

...3515; Контактное устройство имеет приводной элемент в виде кнопки 16.Выключатель работает следующим образом,ное устройство 12, уплотнение и поджимная гайка 14 для герметизации ввода электрокабеля 15, Избыточное давление, создаваемое внутри корпуса,используется для надежного контролягерметизации при помощи диафрагмы 8,по упругости сферы которой можно судить о герметизации корпуса. Диафрагма 8 одновременно выполняет функциювозвратной пружины рычага 41 з.п.ф-лы, 3 ил. Собранный и проверенный на герметичность концевой выключатель устанавливают на рабочем месте, аэлектрокабель подключают к аппаратуре управления. При помощи ручного воздушного насоса (футбольного, велосипедного или автомобильного) и ниппельного устройства 12 внутри...

Номер патента: 1392614

Опубликовано: 30.04.1988

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, триггер, троичный

...питания и их эмиттерами и соответственно через седьмой 18 и восьмой 19 резисторы, - с коллекторами транзисторов 5 и 2. База транзистора 5 соответственно через десятый20 и одиннадцатый 21 резисторы соедииена с четвертым входом 22 и общей шиной. Базы транзисторов 5 и 2 соединены через последовательно включенные первый 23 и второй 24 диоды, средняя точка которых через девятый ре 40зистор 25 соединена с коллекторамитранзисторов 3 и 6 и выходом 26. Нагрузка 27 включена между выходом 26 и общей шиной.Троичный триггер работает следующим образом.1В первом устойчивом состоянии всетранзисторы 1-6 троичного триггеразакрыты, на выходе 26 нулевой потенциал, ток в нагрузке 27 отсутствует.Если на вход 10 поступает положительный импульс, то открывается...

Номер патента: 1385107

Опубликовано: 30.03.1988

Авторы: Богданович, Новичихин, Павловец, Плюгачев

МПК: G01R 31/08

Метки: жил, замыкания, кабеля, места, нахождения

...с вторым входом генератора 1, индукционные катушки 7-9 датчика соединены между собой ( по схеме звезда) и подключены к соответствующему входу блока 10 сравнения, выход которого соединен с входом блока 11 инди кации.Устройство работает следующим образом.В фазных жилах устанавливают равные по величине токи. Индукционные 45 датчики, количество которых равно числу фазных жил, располагают равномерно по окружности кабеля в плоскости, перпендикулярной его оси. Датчики ориентируют таким образом, чтобы угол между магнитными осями соседних катушек составлял 180 (и)/и, где п - число фаз.Для отыскания места повреждения индукционные датчики с катушками 7- -9 совместно с блоком 10 сравнения сигналов и индикатором 11 перемещают вдоль кабеля от...

Номер патента: 1382937

Опубликовано: 23.03.1988

Авторы: Богданович, Кривоносов, Федоров

МПК: E21B 47/08

Метки: профилемер, скважинный

...выполнен в виде вогнутой, упругой рессоры, которые закреплены в корпусе1 профилемера. В месте крепления наповерхности измерительных рычагов 5наклеены тензореэисторы 6, выводы 7которых пропущены через уплотняющуювтулку 8 перегородки 2 в отсек 3.Механизм закрытия измерительныхрычагов 5 состоит из подвижной обоймы 9, соединенной штоком 10 с силовым механизмом (фнг.2).Профилемер работает следующим образом. 2937 пуса 1 пропорционально возникающейнагрузкеГ фКР5где К - коэффициент, учитывающийгеометрические характеристики измерительных рычагов и механическиесвойства материала, из которого они1 О изготовлены,Чем больше величина нагрузки, темменьше диаметр скважины. Вследствиеэтого деформируются тензорезисторы6, вызывая изменения омического...

Номер патента: 1379814

Опубликовано: 07.03.1988

Авторы: Богданович, Гурский, Павловец

МПК: H01F 41/02

Метки: витых, ленточных, магнитопроводов

...ул.Проектная,4 Изобретение относится к технологии изготовления витых ленточныхмагнитопроводон и может быть использовано в электро- и радиотехнике,11 ельи изобретения является повышение качества магцитоцронодон путемискличения повреждения изолируищегосостава и замыкания вихревых токов.На чертеже показана схема осущестнления способа,Способ осуществляется следуишимобразом.Магнитопроноды изготанлинаит путемнавивки ленты из текстуронанной электротехнической стали на прямоугольнуи оправку, Затем магнитопронодыподвергаит отжигу, осущестнляит выпрессовку опранок, пропитку склеиваище-изоляционным составом, сушку, 20разреэку магнитопроводон абразивнымидисками и отжиг места разреза. Отжигосуществляит установкой магнитопровода 1 местом...

Номер патента: 1379491

Опубликовано: 07.03.1988

Авторы: Богданович, Бугаев, Пилибавичус, Усманов

МПК: F02M 65/00

Метки: топливоподачи

...11 под действием кулачкового ме 5 ханизма 12 поднимается вверх и одновременно вращается посредством конической пары 13, вала 14 регуляторд и цилиндрических зубчатых шестерен 5 и 16. В момент перекрытия верх ней кромкой плунжера 11 наполнительнь 1 х окон во всем распределительном тракте давление топлива резко воз". растает до величины его впрыска через Аорсунку 7. агнетдтельнь 1 й клав 25 пан 21 совместно с обратным клапаном 23 и обратный клапан 2 приподнимаются, и в момент начала нагнетания (т. 2, фиг.2), а также в течении впрыска происходит аккумуляция давления топлива в топливопроводе 6. Фаза начала нагнетания определяется как начало резкого увеличения давления нагнетания, измеряемого датчиком 8 и регистрируемого регистрирующим...

Номер патента: 1370157

Опубликовано: 30.01.1988

Авторы: Анисимов, Богданович, Гребень, Григорьев, Каневский, Коварский, Толстоконев, Шекалов

МПК: C25D 5/36

Метки: гальванических, железа, металлических, нанесением, основе, покрытий, порошков, прессованных

...обеэжиривание изделияосуществляют помещая его на 25 минв 2%-ный раствор едкого натра при95 С, Далее по примеру 1,П р и м е р 5 (известный), Прессо.ванное изделие из порошков на основе железа подвергают вакуумной пропитке 103-ным раствором гидрофобнойжидкости ГФЖ 136-41 в хлористом метилеце (вакуум 1 О мм рт,ст время 20 мин), Затем изделие полимеризуется при 140 С в течение 1 ч и послеобработки в щелочном растворе подвергается нанесению гальванического покжелеза с цинковым, кадмиевым и многослойным (никель, медь, хром) гальвацопокрытиями, нанесенными по изобретению из щелочного (кадмиевое покрытие) и кислых (остальные нокрытия) электролитов, примеры 1-4: в климатической камере и условиях морской атмосферы показал, что их...

Номер патента: 1368954

Опубликовано: 23.01.1988

Авторы: Богданович, Грель, Прохоренко

МПК: H03K 3/29

Метки: мостовой, триггер, троичный

...троичного мостовоготриггера закрыты, на выходах 9 и 10равные потенциалы, ток в нагрузке 48отсутствует. Это первое устойчивоесостояние триггера.Если на вход 32 поступает положительный импульс, возникает ток черездиод 34 и резистор 33, который открывает транзистор З.Потенциал на выходе 9 уменьшается практически донуля, и возникает ток через диод 36,резистор 35, переход база - эмиттертранзистора 16 и открытый транзистор 3, что приводит к открываниютранзистора 16, Ток коллектора транзистора 16 протекает через ограничивающий резистор 23 и переход база -эмиттер транзистора 12, открывая по 3 3следний. Потенциал на выходе 10 возрастает, возникает ток н нагрузке 48,а также ток через переход эмиттербаза транзистора 19, резистор...

Номер патента: 1368710

Опубликовано: 23.01.1988

Авторы: Богданович, Переслегина

МПК: G01N 33/50

Метки: диагностики, колита, неспецифического, язвенного

...ФЗКе при 540 нм против контролягде вместо исследуемого объекта берут воду. Расчет проводят по формуле 40 45 50 55 Еоц О 0763 1000 20lсггде С - концентрация креатина вмкмоль/л,Ео - экстинция опытного раствора,Е- - экстинция стандарта;0,0763 в . количество мкмоль/креатинав 1 мл стандартного раствора,1000 - пересчет на 1 л;.20 - разведение,Продолжительность способа 1 ч,радиоизотопные исследования заменены фотометрическими, что совместно сдоступностью объекта исследования упрощает способ и делает его малотравматичным.При определении содержания креатина 6,70 мкмоль и выше диагностируют неспецифический язвенный колит.П р и,м е р 1, Больная Г., 13 лет.находилась на обследовании с диаг 5 10 15 20 25 30 35 нозом. неспецифический...

Номер патента: 1359886

Опубликовано: 15.12.1987

Авторы: Богданович, Грель, Прохоренко

МПК: H03K 3/29

Метки: мостовой, триггер, троичный

...коллекторамитранзисторов 21, 20, 2 и 1 и черезпятнадцатый, шестнадцатый, четырнадцатый и тринадцатый резисторы 30-33подключены соответственно к базамтранзисторов 12, 13, 25 и 26, которые через, первую, вторую, третью ичетвертую цепочки последовательно 62соединенных диодов 34-37 подключенысоответственно к коллекторам тран;зисторов 1,2,20 и 21, коллекторытранзисторов 1 и 2 через первый ивторой диоды 38 и 39 соединены соответственно с коллекторами транзисторов 20 и 21, эмиттеры транзисторов14 и 15 соединены с базами транзисторов 1 и 2, а коллекторы транзисторов 14 и 15 через пятый и десятыйрезисторы 40 и 41 подключены соответственно к базам транзисторов 21 и 20,Мостовой троичный триггер работает следующим образом.При включении напряжения...

Номер патента: 1351788

Опубликовано: 15.11.1987

Авторы: Богданович, Валуев, Валуева, Сапура

МПК: B27N 5/02

Метки: брикетов, древесно, массы, пустотелых, стружечной

...корпуса 2,Ролик и копир имеют выпуклые профильные рабочие поверхности 13 и 14,причем поверхность 13 ролика 11 соответствует опорной поверхности 10 брикета 7 и рабочей поверхности 14 копира,Наконечник 4 выполнен с продольным пазом 15.Корпус снабжен внутренними продольными пазами 16 со стенками (наклонной и радиальной), которые удерживают массу от вращения со шнеком,Устройство работает следующим образом,Питатель 1 подает измельченныедревесные отходы, покрытые связующим,в корпус 2. Прессующий шнек 3 уплотняет и перемещает пресс-массу вдолькорпуса 2 к наконечнику 4, где происходит непрерывное Формированиеплотного полого брикетав виде по-,лаго цилиндра, причем продольные пазы 16 удерживают древесную массу от 17882вращения со шнеком 3, Далее...

Номер патента: 1347130

Опубликовано: 23.10.1987

Авторы: Богданович, Павловец, Поляков

МПК: H02M 3/07

Метки: постоянного, постоянное

...соответственно через ключи 10 и 11 подключены к общему выводу. Первая общая точка соединения диодов каждого нечетного блока соединена с анодом диода 2 первой цепочки последующего четного блока. Вторая общая точка соединения диодов каждого четного блока соединена с катодом диода 4 первой цепочки последующего нечетного блока, Минус источника напряжения подключен к катоду диода 4 первого блока, а плюс - к первым общим точкам соединения четных блоков.Преобразователь работает следующим образом.Для работы преобразователя необходимо поочередное замыкание ключей 10 и 11. В установившемся режиме при замкнутом ключе 10 происходит заряд конденсаторов первого нечетного блока от источника напряжения через ключ 10 и диоды 5 и 6 первого блока,...

Номер патента: 1343377

Опубликовано: 07.10.1987

Авторы: Баринов, Богданович, Гориловский, Шифрин

МПК: G01V 3/08

Метки: компонентного, магнитометра, ортогональности, осей, поверки

...прибора устанавливалась 0,025 мкТл. Оценкой изме ренных значений проекций служилисредние из 11 отсчетов, По вычисленным среднеквадратическим отклонениям оценивалась ошибка определения средных значений измеренных проекций.При Т/2 = +50 мкТл погрешность определения Е не превосходит 8 10 Х ственно. угол неортогональностивыбранной пары осей;вектор магнитной индукции меры;Х Х 2, - измеренные значения проекций в первомположении 4 оси меры магнитной индукпии при векторах магнитной индукции мерыТ /2 и Т /2 соответстпенно;у) Х , Е - измеренные значения проекций во втором положении 5 оси меры 3 магнитной индукции при векторах магнитной индукции меры Т/2 и Т /2 соответ 7 2плоскости выбранной пары осей магнитометра 2, Для ориентации оси меры 3...

Номер патента: 1338014

Опубликовано: 15.09.1987

Авторы: Богданович, Грель, Поляков, Прохоренко

МПК: H03K 3/2893

Метки: триггер-формирователь

...3 происходит раньше, чем откроется транзисторУвеличение входного напряжения 45приводит к открыванию транзистора 3и создается цепь удержания аналогар-п-р-п структуры на транзисторахи 2 через резистор 11 и открытый .транзистор 3, однако аналог р-и-р-иструктуры пока еще выключен. Придальнейшем повышении напряжения навходе 5 происходит открывание транзистора 4 и возникновение базовоготока транзистора 1 через резистор 10и открытый транзистор 4, что приводитк возникновению лавинообразного процесса открывания транзисторов 1 и 2,составляющих транзисторный аналог р-п-р-и структуры, который заканчивается их насыщением. На выходе 12 устанавливается высокий потенциал. В процессе уменьшения входного напряжения происходит закрывание транзистора 4,...

Номер патента: 1334367

Опубликовано: 30.08.1987

Авторы: Балаканов, Богданович, Павловец

МПК: H03K 3/2893

Метки: триггер-формирователь

...порога открывания транзистора 1, последний Приоткрывается,. его коллекторный ток через входной вывод 9 и общий вывод 11 отражателя 10 тока вызывает появление тока на выходном выводе 13, который, протекая через базу транзистора 7, вызывает его приоткрывание.Возникающий ток коллектора транзистора 7 приводит к уменьшению потенциала на выходе 4 устройства, а следовательно, к уменьшению напряжения на эмиттере транзистора 1. Это приводит к еще большему открыванию транзистора 1. В результате увеличи.вается выходной ток отражателя 10 тока в базу транзистора 7, что приводит к возникновению лавинообразного процесса переключения устройства в другое устойчивое состояние, в котором транзисторы 1 и 7 открыты, на выходе 4 устройства - низкий...

Номер патента: 1334299

Опубликовано: 30.08.1987

Авторы: Богданович, Резников, Смирнов

МПК: H02K 19/24

Метки: асинхронизированная, бесконтактная, каскадная

...3 и 4 и смещены друг относительно друга по окружности на 1/и поюгосного деления,Как статоры, так и роторы машин и 2, входящих в каскадную машину, мо гут быть выполнены в виде одного общего пакета. Якорные обмотки 7 и 8 каждой из машин размещены в секторе 2 Т/и эл. рад, а. однофазные обмотки 9 и 10 каждой из машин смещены относи тельно соответствующих якорных обмоток 7 и 8 на У/1 с эл. рад, где 1 с меняется последовательно от 1 до п. В качестве электрических машин, входящих в каскадную бесконтактную асинхронизированную машину, можно применять индукторные машины, а также машины с внутризамкнутым и внешне- замкнутым потоками. 55Каскадная бесконтактная асинхронизированная машина работает следующим образом (на примере индукторных машин...

Номер патента: 1330748

Опубликовано: 15.08.1987

Автор: Богданович

МПК: H03K 17/60

Метки: двухполярное, реле

...переход транзистора 1. В результате транзистор 1 открывается, и током, протекающим через резистор 13, открывается транзистор 4. На выходной клемме 23 устанавливается положительный потенциал, а ток через резистор 11 удерживает реле в устойчивом состоянии даже при уменьшении потенциала на клемме 21 до нуля.В этом состоянии реле протекает ток через стабилитрон 5 и резистор 16. Транзистор 7 открывается и шунтирует переход база - эмиттер транзистора 2,При измерении полярности входного напряжения на отрицательную транзистор 3 открывается, а транзистор 1 закрывается. Ток коллектора транзистора 3 протекает через резистор 12 и насыщен ный транзистор 7. Поэтому транзистор 2 остается закрытым, Закрывание транзистора 1 приводит к...

Номер патента: 1326708

Опубликовано: 30.07.1987

Авторы: Богданович, Сапожников

МПК: E02F 3/14

Метки: звеньев, соединение, цепи, черпаковой

...от радиального и осевогоперемещения клином 8, Иайон и проушина черпака соединены плавающим врадиальном направлении пальцем 9,поверхностная твердость которого вышетвердости сменных полувтулок 3 и 7.Осевое перемещение пальца 9 ограничено с одной стороны осевой заглушкойв виде глухой шайбы 10, привареннойк боковой поверхности 11 майона 1,а с другой - вставленной в паэ шайбы 12 у боковой поверхности 13 майона 1 двухслойной чекой 14. Чека 14удерживается в шайбе 12 отогнутымусом 15.Геометрические особенности изготовления полувтулок 2, 3, 6 и 7 следующие (см. фиг. 7): наружный радиусвсех полувтулок ранен радиусу соответствующих им отверстий в майоне ипроушине черпака; внутренний радиуссменных полувтулок 3 и 7 меньше ра".диуса...

Номер патента: 1322425

Опубликовано: 07.07.1987

Авторы: Богданович, Павловец, Поляков

МПК: H03K 3/281

Метки: мостовой, мультивибратор

...(например, Начальный сброс), то транзистор 5 открывается, что приводит к возникновению тока, протекающего по цепи: шина 22 питания, переход эмиттер - база транзистора 8, резистор 15, коллектор - эмиттер открытого транзистора 5 и переход база - эмиттер транзистора 2. В результате этого транзисторы 8 и 2 открываются и током своих коллекторов открывают соответственно транзисторы 3 и 7, что приводит к возникновению тока заряда конденсатора 17, протекающего по цепи; шина 22 питания, открытые транзисторы 8 и 3, резистор 14, конденсатор 17, открытые транзисторы 7 и 2, общая шина, который удерживает транзисторы 8, 3, 7 и 2 в насыщенном состоянии после окончания запускающего импульса и закрывания транзистора 5. Мультивибратор...

Номер патента: 1317654

Опубликовано: 15.06.1987

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, триггер, троичный

...- первое устойчивое состояние триггера. В этом состоянии троичный триггер может находиться сколь угод но долго, практически не потребляяэнергию.Если на первый вход 1 поступает положительньй импульс, открываются 0 диод 10 и первый транзистор 11. Потенциал на первом выходе 4 уменьшае вся до нуля, что приводит к открыванию пятого транзистора 15, который током коллектора удерживает в насыщенном состоянии первый транзистор 11 после окончания импульса на первом входе 1. Транзисторы 15 и 11 удерживаются в насышенном состоянии за счет тока, протекающего по цепи:шина питания 17транзисторы 7 и 8транзисторы 15 и 11. Это - второе устойчивое состояние, при котором напервом выходе 4 присутствует низкий,а на втором выходе 5 - высокий...

Номер патента: 1313658

Опубликовано: 30.05.1987

Авторы: Богданец, Богданович, Медяков

МПК: B24B 5/18

Метки: бесцентрового, наружного, шлифования

...секторе 8. Фиксация сектора 8 к неподвижной планшайбе 9осуществляется болтами 10 и сухарями 11, регулировка положения лотка 3относительно приемной поверхности 12опорного ножа 13 - винтом 14.Окно 15, расположенное на выходной части загрузочного лотка 3, предназначено для ввода в лоток управляемого фиксатора 16, который стопорит при насадке станка столб деталей 5 путем фиксации второй детали 5за счет прижатия ее к стенкам лотка.Для прижатия Фиксатора 16 к.детали 5 устройство снабжено пружиной 17,воздействующей на фиксатор 16 черезползун 18.Для отвода Фиксатора 16 от детали 5 устройство снабжено пневмоцилиндром 19 с подпружиненным штоком20, установленным с возможностьк 1взаимодействия с ползуном 18 черезролик 21,Наладка устройства...

Номер патента: 1311014

Опубликовано: 15.05.1987

Автор: Богданович

МПК: H03K 17/60

Метки: двухполярное, реле, транзисторное

...5,который протекаетчерез резистор 14, следовательно,трднзистары 5 и 2 закрыты.Пэи постуглении положительногонмт 1 устт,сд на первую входную шину 21открывается и гхадит в насыщениетранзистор 3, Падение напряжения научастке коллектор-эмиттер транзис 2 этора 3 меньше, чем напряжение научастке база-эмиттер открытого и насьштеннога транзистора 1, поэтому токбазы транзистора 1 шунтируется транзисторам 3. Транзистор 1 закрьнается, что приводит к закрыванию транзистора б и уменьшению положительнога напряжения на ныхадной шине 20.Когда положительное напряжение навыходной шине 20 уметттшится почти до 35цузя, исчезнет так через резистор 1 би эмлттерный переход транзистора 7,.тс приведет к закрыванию транзистора 7, следовательно, так, протекаюшии...
