Номер патента: 1185564

Опубликовано: 15.10.1985

Авторы: Богданович, Коваленко, Лучина, Старченко

МПК: H03C 1/02

Метки: амплитудно-модулированных, сигналов, формирователь

...сигналов содержит датчик 1 частот, сумматор 2, первый 3 и второй 4 генераторы боковой частоты, 15 ,первый 5 и второй 6 смеситель, фаэовращатель 7, фазовый детектор 8.формирователь амплитудно-модулированных сигналов работает следующим образом. 20Пусть генератор 3 боковой частоты настроен на частоту выше частоты несущей АМ-сигнала, т.е. на (Я ф О ), а генератор 4 боковой частоты настроен на частоту ниже частоты не сущей, т.е. на (СЗ - й ), где Юнесущая частота, Я - частота модулирующего сигнала (частота огибающей АМ-сигнала). Смеситель 5 выделяет на выходе сумму частот несущей И , ЗО поступающей с датчика 1 частот, и генератора 3 боковой частоты, т.е. Я, = 2 ы + Р а смеситель 6 выделяет разность утроенной частоты...

Номер патента: 1183720

Опубликовано: 07.10.1985

Авторы: Богданович, Конопацкий

МПК: F15B 11/042, F15B 11/06

Метки: пневмопривод

...его вход с выходом. Воздух в двухпозиционный распределитель5 поступает дополнительно через клапан 2 стабилизации. После окончания прессования управляющий сигнал с двухпозиционного распределителя 5 снимается и под воздействием пружины распределитель 5 возвращается в первоначальное положение. Рабочая полость 6 пневмоцилиндра 7 прессования через регулировочное устройство 10 и двухпозиционный распределитель 5 соединяется с атмосферой, а линия 4 управления клапана 2 стабилизации через регулировочные устройства 11 и 10 и двух- позиционный распределитель 5 также соединяется с атмосферой. В результате чего клапан 2 стабилизации под в воздействием усилия в его линии 3 возвращается в исходное положение - вход и выход разъединяются.Таким...

Номер патента: 1182613

Опубликовано: 30.09.1985

Авторы: Богданович, Поляков

МПК: H02M 7/10

Метки: переменного, понижением, постоянный

...цепочки и последова 5 тельно соединенных конденсаторов от первичного источника питания с их по следующим параллельным разрядом на нагрузку и предназначенным для питания радиоэлектронной аппаратуры. 10Цель изобретения - упрощение устройства и повышение его надежности.На чертеже приведена принципиальная электрическая схема преобразователя переменного тока в постоянный с 15 понижением напряжения.Про бразовэтель содержит конденсаторно-дподные блоки 1 и 2, каждый из которых состоит из и ступеней. Каждая ступень включает конденсатор 20 3, одной обкладкой соединенной с анодом диода 4, а другой обкладкой, кроме конденсатора последней ступени - с катодом диода 5 и анодом диода 6, катод которого соединен с пер вой обкладкой конденсатора...

Номер патента: 1182170

Опубликовано: 30.09.1985

Автор: Богданович

МПК: E21C 49/00

Метки: формователь

...отделения и удаления древесных включений. На торцовом патрубке установлен кронштейн 14. На35 кронштейне на оси установлено коромысло 15, одно плечо которого шарниром 16 соединено с крышкой, закрывающей торцовый патрубок, а второе со стержнем 17, проходящем через упор 18, шарнирно установленный по 40 средством шарнира 19 на кронштейне 14. На стержень надета пружина 8 одним концом опирающаяся на гайку 2 О стержня, а вторым - на упор 18. Гай кой 20 и пружиной 8 осуществляется регулировка силы прижатия крышки к торцовому патрубку, а также установка ее в конечном положении, исключающем контактирование крышки со сйормованными в кусок древесными 70включениями. До начала работы крышка должна быть опущена и плотно закрывать патрубок,Между...

Номер патента: 1175767

Опубликовано: 30.08.1985

Авторы: Богданович, Щегров

МПК: B60T 15/00

Метки: автотормозов, железнодорожного, отпуска, пневматических, подвижного, состава

...1.Стабилизатор 10 постоянно выпускает сжать)й воздух из резервуара 7, но давление в цсм це снижается, тяк как редукциоццый клапан 9 цс);1 лурживсет установленное отпускное дявлсцце. Кроме того, сжатый воздух цз напорной магистрали 3 через пневматический ;си итель 1 поступает к разобщитсльцому крану 5 раздаточной колонки.Давление сжатого воздуха у раздаточной колонки рявцс) д )клсци 1 О в уп рявляющей кымерс 2. Г 1 цсцмятический тормоз подвижного состава в парке прибытия перед рясформиро- ЦЦЦЕМ СОСТЯЦ;1 ЦСХС)ДИТСЯ В СЛЕДУЮЩСМ состоянии: тормозная магистраль состава разрежена, воздухорасцрс делители каждой единицы цодвижцого состава пришли в действие ц сообщили запасные резервуары с тормозными цилиндрами, тормоз заторможен.Отпуск...

Номер патента: 1172687

Опубликовано: 15.08.1985

Авторы: Богданович, Дубенец, Терновский

МПК: B25B 21/02

Метки: гайковерт, действия, ударного

...и предназначен дли периодического взаимодействия с пусковым курком4, а палец )2 - с шариковым Фиксатором 5Для подачи сжатого воздуха в камеру -пневмопривода 2 в корпусе 1 выполнены каналы 14-)6, а для автоматического управления реверсом пневмопривода 2 управляющий золотник 3 40снабжен штоком 17 с выступом 18,взаимодействующим с ударником 6 при.его осевых перемещениях,Гайковерт работает следующим образом. 45Гайковерт устанавливают на предварительно наживленную гайку резьболого соединения и нажимают пусково курок 4, фиксируя его с помощью шарикового Фиксатора 5 и подвижного пальца 12 на корпусе 1. Принажатии пускового курка 4 подпружиненный палец 11 получает свободуосевого перемещения и освобождает ударник 6 от блокировки его...

Номер патента: 1171998

Опубликовано: 07.08.1985

Автор: Богданович

МПК: H03K 3/281

Метки: многофазный, мультивибратор

...Напряжениена базе транзистора 4 ячейки 1.2 п равно напряжению стабилизации стабили- ЗОтрона 14, а на базах транзисторов 4остальных ячеек напряжение практически равно напряжению питания,Конденсаторы 8 и 9 заряжаются отшины питания через резисторы 10 и 11.Когда напряжение на конденсаторе 9превысит напряжение на базе транзистора 4 ячейки 1.2 п, транзистор 4 этойячейки открывается, Ток коллекторатранзистора 4 открывает транзистор 91 Очто приводит к уменьшению напряженияна выходе 12,2 и на базах транзисторов 3 и 4 этой ячейки, Зто, в своюочередь, приводит к открыванию транзистора 3 и еще большему открываниютранзистора 4, возникновению лавинообразного процесса включения и насыщения всех транзисторов и включениюячейки 1.2 п. Напряжение на...

Номер патента: 1171732

Опубликовано: 07.08.1985

Авторы: Богданович, Добровольский, Конухов, Яцкевич

МПК: G01R 29/08

Метки: волны, исследования, объектах, рассеяния, тем, цилиндрических

...содержащее камеру,. образованную двумя телами вращения с общей осью, передающий и приемный зонды, соединенные соответственно с СВЧ-генератором и СВЧ-приемником и выполненные с возможностью углового мещеция одного из цих по и относительно общей оси и ч а ю щ е е с я ю повьпиения тоыноссеяния ТЕМ волны на бъектах, тела врав виде металлических которых закреплен угой выполнен с возня вокруг общей оси, установлен в одном71732 Составитель В.ВасильевТехред М,ГергельКорректор М.Пожо Редактор А,Шишкина Заказ 4857/38 Тираж 748 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,д, 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 11Изобретение относится к...

Номер патента: 1170592

Опубликовано: 30.07.1985

Авторы: Богданович, Павловец

МПК: H03K 3/35

Метки: генератор, импульсов

...импульсов содержит запираемый тиристор 1, динисторы 2 и 3,светодиод 4, фототранзистор 5, конденсаторы 6 и 7, резисторы 8-10. Генератор импульсов питается от шиныположительного источника 11 питания,шины отрицательного источника 12питания, который является напряжением смещения, и выход 13 устройства. 20Анод тиристора 1 соединен с выходом 13, через резистор 10 нагрузкисоединен с шиной источника 11 питания.Катод тиристора соединен с общейшиной иодной изобкладок первогоконденсатора 7, вторая. обкладка которого соединена с анодом первого динистора 3 и через резистор 9 подключена к аноду тиристора 1. Катод первого динистора 3 соединен с управляю-ЗОщим электродом тиристора 1 и коллектором фототранзистора 5, эмиттеркоторого подключен к шине...

Номер патента: 1166269

Опубликовано: 07.07.1985

Авторы: Богданович, Глобус, Исакович

МПК: H03C 1/54, H03D 7/14

Метки: частоты

...выходе преобраэователя частоты выделяется сигнал преобразованной частоты. Подбором резисторов 2,5 и 9 может бытьосуществлена компенсация сигнала,Динамический диапазон известного 5 Оустройства определяется запирающимэлектронный ключ напряжением гетеродина где Ц - верхняя граница динамичесзкого диапазона;Пг - амплитуда гетеродина; П 1 - напряжение насыщения перека зрхода коллектор-база транзистора.В предлагаемом преобразователе частоты к нелинейному элементу - мос" товому диодному ключу с обеих сторон подводится одинаковое напряжение сигнала. Так, когда открыт мостовой диодный ключ 7 и закрыт мостовой диодный ключ 8, то к последнему подводится как напряжение сигнала от источника 3 через открытый мостовой диодный ключ 7, так и точно так же...

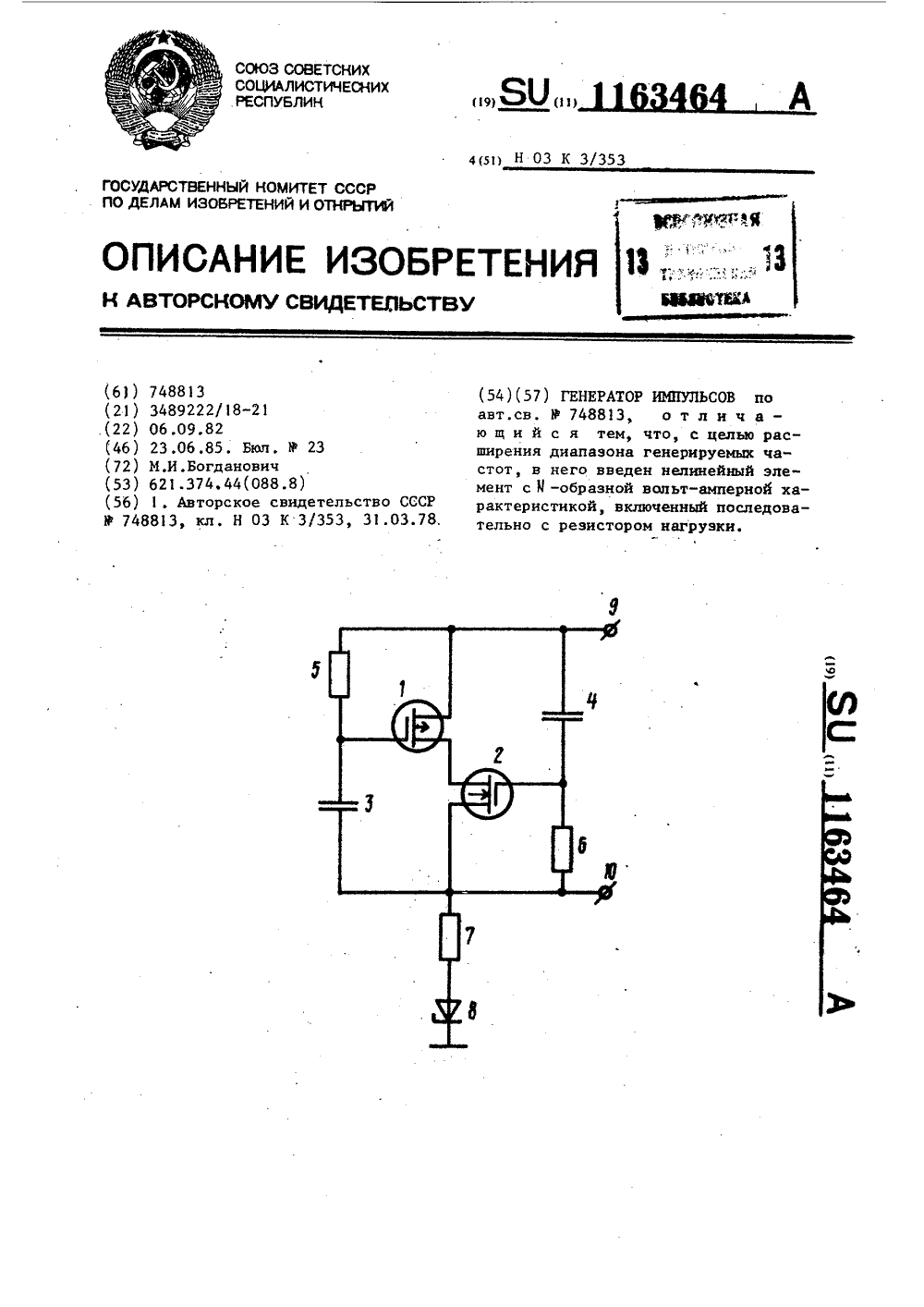

Номер патента: 1163464

Опубликовано: 23.06.1985

Автор: Богданович

МПК: H03K 3/353

Метки: генератор, импульсов

...конденсаторы 3 и 4 разряжены, оба МДП-тран зистора закрыты, на выходной клемме 1 О - низкий потенциал.Конденсаторы 3 и 4 заряжаются от источника питания через резисторы 5 и 6. Когда напряжение на конденсаторах превысит пороговое напряжение одного из МДП-транзисторов, этот транзистор начинает открываться. Предположим, что начал открываться МДП-транзистор 2 с р-каналом. Открывание МДП-транзистора 2 ведет к уменьшению потенциала на обоих истоках.В результате этого уменьшения разность потенциалов между истоком и затвором у МДП-транзистора 1 начинает увеличиваться быстрее и достигает порогового напряжения открывания МДП-резистора 1, и последний также открывается. Открывание обоих МДП-транзисторов приводит к возникновению тока через...

Номер патента: 1162827

Опубликовано: 23.06.1985

Авторы: Богданович, Инютин, Сысоев, Химченко, Чирков

МПК: C08J 5/16, C08L 61/10

Метки: антифрикционная, композиция, полимерная

...при 40515 фС в течение 0,2"0,3 ч и давлении 7-8 МПа.Рецептуры композиций приведены в табл.1. Для приготовления материала могут быть также использованы полиэфирные вискозные и другие волокна.В качестве резинового наполнителя используют крошку (,фракции 0,1- 0,3 мм ), получаемую путем дробления изношенных шинных изделий ТУ, 38105778-77). Исходная композиция резинового наполнителя содержит натуральный. каучук бутадиеновый кауФ4 чук, сажу и Н-фенил И-изопропип-ь 27 2фенилендиамин в весовом соотношении 70:30.;50:1 соответственно.Аминный комплекс формиата меди получают предварительно взаимодействием исходной соли с соединениями, в качестве которых могут быть использованы моноэтаноламин, аммиак, диэтаноламин, полиэтиленполиамин. Реакцию...

Номер патента: 1160542

Опубликовано: 07.06.1985

Автор: Богданович

МПК: H03K 3/29

Метки: многостабильный, триггер

...и четвертого транзисторов соединены .со вторым выходом, эмиттером шестого транзистора и через второй резистор подключены к шине питания, базы первого и четвертого транзисторов соединены соответственно с первым и вторым входами, введены четыре резистора и два диода, при этомдополнительный третий вход соедийен через первый и второй диоды с базами второго и третьего транзйсторов, которые соответственно .через третий и четвертый резисторы соединены с коллекторами шестого и пятого транзисторов, базы которых через пятый и шестой резисторы соединены с коллекторами соответственно второго и третьего транзисторов. На чертеже приведена принципиальная схема многостабильного триггера.Многостабильный триггер содержит первый 1, второй 2, третий 3 и...

Номер патента: 1157134

Опубликовано: 23.05.1985

Авторы: Астахов, Богданович, Гладуш, Губа, Назаренко, Петрин, Ситковский, Тверская

МПК: C23D 5/02

Метки: защитных, нанесения, покрытий

...прорези, а нагнет тательная труба установлена внутри полого вала. На фиг.1 и 2 изображена схемапредлагаемой установки.Установка для нанесения защитных покрытий содержит цилиндрический бак 1 для эмалевого шликера,снабженный подводом 2 для нагнетаниян спуска сжатого воздуха. Внутрибака по его оси установлена нагнетательная труба 3 с элементом 4 крепления Кааксиально с нагнетательнойтрубой 3 установлено устройство дляперемешивания шликера, выполненноев виде полого вала 5, к которомуприкреплены лопасти б, размещенныес минимальным зазором между стенками и дном бяка, который позволяет имвращаться,.не задевая последние, Вал5 для вращения снабжен электроприводом 7 и системой 8 шестеренчатыхпередач, а на нижней части его выполнены прорези...

Номер патента: 1153890

Опубликовано: 07.05.1985

Авторы: Богданович, Шаппо, Шиленок

МПК: A61B 10/00

Метки: желудка, кислотопродуцирующей, функции

...и ч а ю щ и йс я тем, что, е цевью предупреждения осложнений, стимуляцию желудочной секреции проводят путем виутримьипечного введения 1-1,5 мв0,05-ного раствора прозерииа.153890 Составитель Э.ЧирковаРедактор Л.ЗайцеваТехред О,Неце Корректор О.Тигор Тираж 722 ПодписноеВНИКНИ Государственного комитета СССРпо делам изобретений и открытий,1 13035, Москва, Ж, Раушская наб., д. 4/5. Заказ 2560/2 Филиал НПП "Патент", г. Ужгород, ул. Проектная, 4 1 1Изобретение относится к биологии и медицине и может быть использовано в лечебной практике при исследовании желудочной секреции.Цель изобретения - предупреждение осложнений при стимуляции желудочной секреции.П р и м е р. Больная Л., возраст 41 год., диагноз: состояние после холецистэктомии. Для...

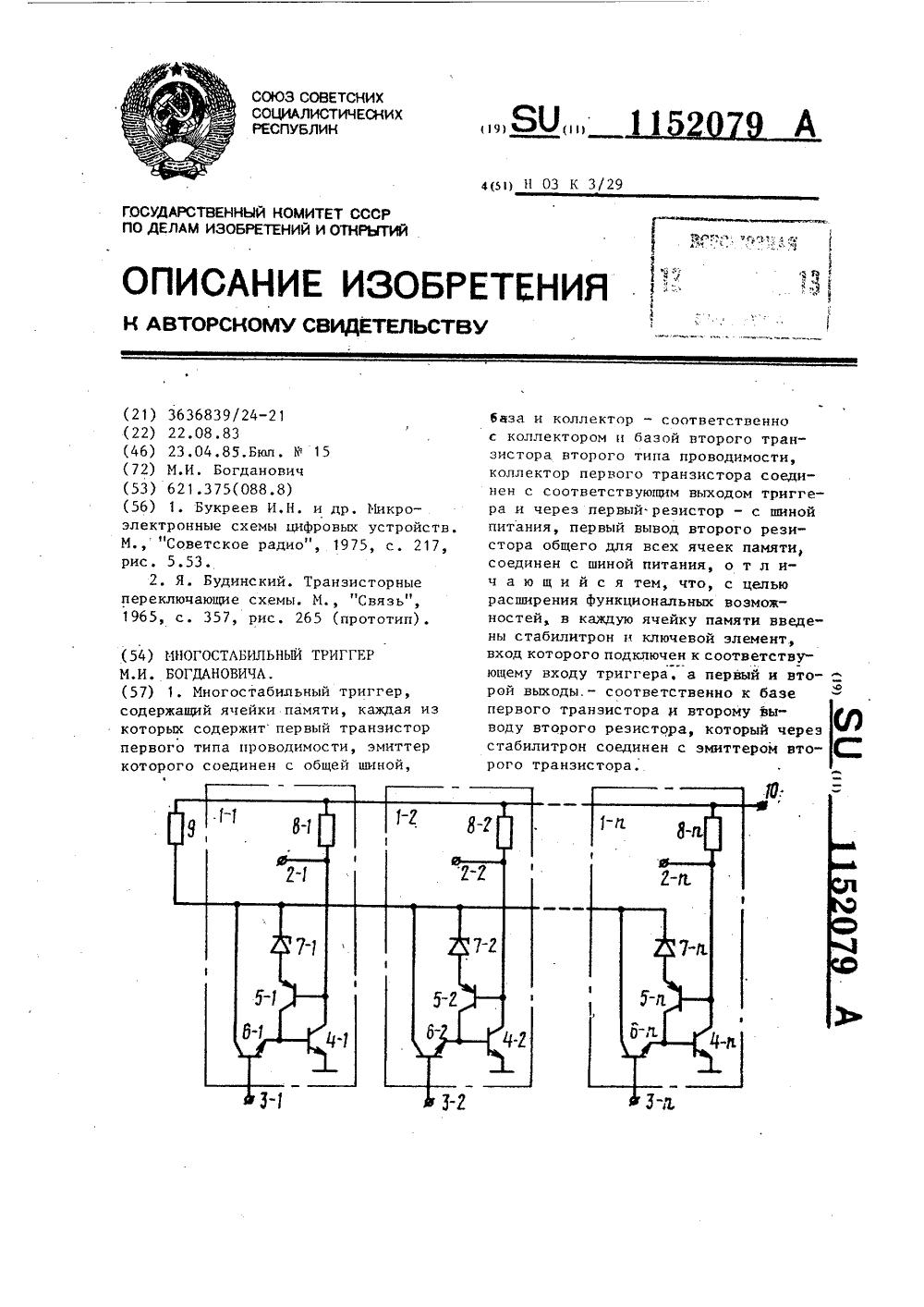

Номер патента: 1152079

Опубликовано: 23.04.1985

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, многостабильный, триггер

...входу триггера, а первый и второй выходы - соответственно к базе первого транзистора и второму выводу второго резистора, который через стабилитрон соединен с эмиттером второго транзистора.При этом ключевой элемент выполнен на транзисторе первого типа проводимости, база которого подключена к входу ключевого элемента, а эмиттер и коллектор - соответственно к первому и второму выходам ключевогоэлемента.На чертеже приведена принципиальная электрическая схема многостабильного триггера с использованием транзистора в качестве ключевого элемента. Многостабильный триггер содержит и однотипнык ячеек 1-1 - 1-п, вьходы триггера 2-1 - 2- г 1 и входы триггера 3-1 - З-п, каждая из ячеек содержит первый транзистор 4 первого типа проводимости, второй...

Номер патента: 1150735

Опубликовано: 15.04.1985

Авторы: Богданович, Поляков

МПК: H03K 3/29

Метки: варианты, его, мостовой, триггер, троичный

...и два резистора, эмиттеры девятого и десятого транзисторов соединены с общей шиной и через девятый и десятый резисторы подключены соответственно к базам девятого и десятого транзисторов и к эмиттерам пятого и шестого транзисторов, коллекторы девятого и десятого транзисторов соединены соответственно с первым и вторым выходами триггера и соответственно с коллекторами одиннадцатого и двенадцатого транзисторов, эмиттеры которых соединены с шиной питания и со 5 1 о 15 2 о 25 30 З 5 4 О 45 50 ответственно через одиннадцатый и двенадцатый резисторы подключены к своим базам и соответственно к эмиттерам седьмого и восьмого транзисторов, коллекторы которых соединены соответственно со вторыми выводами третьего и четвертого резисторов,...

Номер патента: 1150733

Опубликовано: 15.04.1985

Автор: Богданович

МПК: H03K 3/281

Метки: богдановича, многофазный, мультивибратор

...импульсов на каждом из выходов в отдельности, что сужает область их возможного применения.Цель изобретения - расширение диапазона раздельной регулировки длительности импульсов на каждом из выходов.Указанная цель достигается тем, что в многофазный мультивибратор, содержащий п однотипных ячеек и общий для всех ячеек конденсатор, пер ва я об кл адка которого соединена с общей шиной, а вторая обкладка подключена ко всем ячейкам, введен фотодиодный оптрон, анод фотодиода которого соединен со второй обкладкой конденсатора, а катод подключен к плюсовой шине питания и пер 10 15 20 25 30 35 40 вому выводу светоизлучающего элемента оптрона, второй вывод которого через последовательно соединенные переменные резисторы и диоды подключен к...

Номер патента: 1147558

Опубликовано: 30.03.1985

Авторы: Богданович, Красовский

МПК: B25B 23/14

Метки: гайковерту, действия, насадка, ударно-импульсного

...насадка получает различные, скорости, т.е. в начальный момент до выборки зазора и в процессе совместного движения с гайкой, а это влияет на динамику движения инерционного элемента, который предназначен для замыкания электрического контакта сигнального элемента,Цель изобретения - повышение точности затяжки резьбового соединения.ПосТавленная цель достигается тем, что в насадке к гайковерту ударно-импульсного действия, содержащей полый цилиндрический корпус, размещенные в нем инерционный элемент, упругий элемент, одним концом соединенный с инерциезнным элементом, а другим - с корпусом, электрический размыкатель, одним контактом которого служит инерционный элемент, а второй размещен в корпусе и изолирован от него, и сигнальные элементы,...

Номер патента: 1146188

Опубликовано: 23.03.1985

Авторы: Богданович, Бузунов, Красовский

МПК: B25B 21/02, B25B 23/14

Метки: гайковерт, действия, фрикционно-импульсного

...периодически взаимодействующий с управляющим рычагом, на валу маховика выполнены диаметрально расположенные лыски, центробежный регулятор установлен на валу маховика с возможностью радиального перемещения и выполнен в виде взаимодействующей с лысками маховика рамки с продольными и поперечными каналами, размещенной в поперечном канале планки с нажимным винтом, взаимодействующим с валом маховика, и пружин, размещенных в продольных пазах, соединенных концами с рамкой и планкой, а внешний контур рамки, взаимодействующей с управляющим рычагом, выполнен по окружности, центр которой смещен относительно оси вращения маховика.На фиг. 1 изображен гайковерт фрикционно-импульсного действия, продольный разрез; на фиг. 2 - разрез А-А на фиг....

Номер патента: 1146186

Опубликовано: 23.03.1985

Авторы: Богданович, Бузунов, Красовский

МПК: B25B 21/02, B25B 23/147

Метки: гайковерт, действия, фрикционно-импульсного

...периодически сообщающей воздухоподводящий канал с муфтой, размещенных в радиальных отверстиях, подпружиненных в осевом направлении фиксаторов, взаимодействующих с кольцевой канавкой, а центр тяжести золотника, являющегося центробежным регулятором, смещен относительно оси вращения.На фиг. 1 изображен гайковерт фрикционно-импульсного действия, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - золотник, продольный разрез.Гайковерт фрикционно-импульсного действия содержит корпус 1, размещенные в нем пневмодвигатель 2, кинематически связанный с его выходным валом 3, маховик 4, шпиндель 5, размещенную в маховике 4 пневматическую дисковую муфту 6, соединяющую при ее рабочем ходе маховик 4 со шпинделем 5 и включающую...

Номер патента: 1145463

Опубликовано: 15.03.1985

Авторы: Богданович, Полякова

МПК: H03K 3/02

Метки: генератор, импульсов

...через конденсатори резистор второй ЙС,-цепи, эмитте 55ры первого и второго транзисторовсоединены друг с другом, введеныдва диода, коллектор первого транзистора соединен с выходной шиной через первый диод, включенный в прямом направлении, коллектор второго транзистора соединен с общей шиной через второй диод, включенный в прямом направлении;На чертеже представлена принципиальная электрическая схема гене-. ратора импульсов.Генератор содержит первый 1 и второй 2 транзисторы разного типа проводимости, конденсаторы 3 и 4 первой и второй ЙС -цепи, резисто. ры 5 и 6 первой и второй РС -цепи, резистор 7, первый 8 и второй 9 диоды, Генератор имеет выходную шину 10, шину 11 источника постоянного напряжения и общую шину 12.База...

Номер патента: 1141365

Опубликовано: 23.02.1985

Авторы: Баринов, Богданович, Петухов, Попов

МПК: G01V 3/18

Метки: магнитометр, скважинный

...с источником питания, один конец обмотки феррозондового преобразователя соединен с общим проводом, а другой его конец соединен с измерительным проводом, который соединен через блок обработки сигнала с первым входом фазового детектора, выход генератора возбуждения соединен с измерительным проводом и через умножитель частоты - с вторым входом фазового детектора, наземное измерительное устройство содержит первый и второй дополнительные источники питания и операционный.усилитель с конденсатором в цепи. обратной связи, выводами питания, соединенными с разноименными полюса" ми первого и второго дополнительных источников питания, другие полюсы которых соединены с измерительным проводом, выход фазового детектора соединен с инверсным входом...

Номер патента: 1140232

Опубликовано: 15.02.1985

Авторы: Богданович, Павловец

МПК: H03K 3/35

Метки: генератор, импульсов, прямоугольных

...первого ивторого динисторов, анод первого из 55них соединен с первой обкладкой перво-,го конденсатора и через первый резистор - с шиной питания, второй конденсатор, второй резистор, введены третий резистор, симметричный стабилитрон, включенный между управляющим электродом и катодом тиристора, который соединен с второй обкладкой пер-с вого конденсатора и с первой обкладкой второго конденсатора, а через второй резистор в , с общей шиной устройства, причем вторая обкладка второго конденсатора соединена с катодом второго динистора и через третий резистор - с общей шиной устройства, а анод тиристора соединен с шиной питания.На чертеже приведена принципиальная электрическая схема устройства.Устройство содержит тиристор 1, управляющий...

Номер патента: 1134720

Опубликовано: 15.01.1985

Авторы: Богданович, Грешнов, Досовицкий, Линник

МПК: E21C 49/00

Метки: добычи, кускового, торфа

...включений, последний выполнен в виде установленного между многоручейным мундштуком и винтовым перетирателем неподвижного диска с отверстиями, расположенными соосно ручьям многоручей ного мундштука, и имеет очиститель, установленный с возможностью перемещения вдоль оси вала,Кроме того, очиститель выполнен в виде сектора.На фиг. 1 изображена машина, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 - разрез Б - Б на фиг. 1.Машина включает фрезу 1, винтовой перетиратель 2, многоручейный торцовый мундштук 3, редуктор 4 привода фрезы 1 и винтового перетирателя 2. Между мундштуком 3 и перетирателем 2 установлен неподвижно диск 5 с отверстиями 6, расположенными соосно ручьям 7 мундштука 3; Перед диском 5 на валу перетирателя 2...

Номер патента: 1133015

Опубликовано: 07.01.1985

Авторы: Богданович, Дроздов, Кац, Кривицкий, Сухомлинов

МПК: B22C 5/04

Метки: приготовления, смесей, смеситель, стержневой, формовочной

...5, установленную ця вертикальной оси б на обечайке 2, пцевмотсилицдр 7, шарнирно соедиценчт:Й гОбсчайкой 2,. Внутри пценмоцилкндра7 распапожен шток 8, шапнир: о соедицецнык с ры:агом 9 и 10, связаннымс разгрузочной дверь.о 5 и Ограждающим кожухом т, Смеситель имеет закрепленные ня роторе 11 горизонта:тьцо-вращающиеся катки 12 и ласта-.си 13,11 ринод ротора 11,расположенный подашай 1, гадегжит редуктор 1 соедттнительцуто муфту 15 и электродвь.гатегь 1 б.Лэрттру:осПИЙ механизм выполнен ввиде цепей 117, падве;пенцьгх ца крсн 1 тггейтте 18, закрепленном с помощьюпланки 19 на сбечайке 2 между ограждающим кожухом ст и разгрузочнойдверью 5,Пепи 16 располагаются на минимальном расстоянии ат траектории движения края разгрузочной двери 5....

Номер патента: 1130558

Опубликовано: 23.12.1984

Авторы: Богданович, Валуев, Валуева, Сацура

МПК: C06F 1/02

Метки: рубки, соломку, спичечную, шпона

...перегородками, смонтированными на базирующей плите, причем верхний и нижний амортизаторысоответствуют элементам контрножа и также выполненысоставными по длине 55На фиг.1 изображено устройство,общий вид; на фиг.2 - лист древесно.,го шпона с сучками; на фиг,3 - взаи 1 О 15 20 25 30 35 о 40 45 50 1модействие ножа с наборным контрножом; на фиг.4 - расположение наборных элементов контрножа и перегородок между ними.Устройство содержит станину 1, диск 2, служащий для разрезки шпана на полосы, и вал 3 с ножами 4.На уровне горизонтальной оси вала 3 расположена плоскость базирующей плиты 5 с контрножом 6, состоящим из отдельных элементов 7. Каждый элемент 7 контрножа снабжен отдельными верхним 8 и нижним 9 резинометаллическими...

Номер патента: 1129719

Опубликовано: 15.12.1984

Автор: Богданович

МПК: H03K 3/29

Метки: генератор, многофазный

...каждая из которых содержитпервый резистор, конденсатор, введены тиристорный оптрон, второй итретий резисторы, транзистор и динистар, при этом катод Фиристора опт- . фрона соединен с выходом ячейки, черезпервый резистор с общей шиной, ачерез второй резистор с анодом динистораи однойиз обкладок конденсаторд, вторая обкладка которого соединепа с общей шиной, катод динистора соединен с анодом светодиодаоптрона следующей ячейки, а катодсветодиода оптрона - с общей шиной,эмиттер транзистора соединен с общей шиной, коллектор - с управляющим электродом тиристора оптрона,а база через третий резистор соединена с выходом следующей ячейки,шина запуска соединена с анодом свеи 55тодиода одного из оптронов. Кроме/того, аноды тиристоров...

Номер патента: 1129715

Опубликовано: 15.12.1984

Авторы: Богданович, Павловец

МПК: H03K 3/28

Метки: мультивибратор, тиристорах

...на выходных шинах при отпирании динисторов.Цель изобретения - улучшение формы выходных импульсов.Поставленная цель достигается тем, что в мультивибраторе на тиристорах, каждое из плеч которого содержит ти" ристор с резистивной нагрузкой в анодной цепи, динистор, катод кото" рого соединен с управпяющим электродом тиристора, а анод - со средней точкой,времязадающей ЙС-цепи, время- задающая КС"цепь включена между ано 40 дом тиристора данного плеча и управляющим электродом тиристора противоположного плеча, причем тиристоры используются запираемые.На чертеже приведена принципиаль 45 ная схема мультивибратора.Он содержит два плеча на запираемых тиристорах 1, 2, динисторы 3,4, конденсаторы 5,6, анодные нагрузки тиристоров 7,8,...

Номер патента: 1129564

Опубликовано: 15.12.1984

Авторы: Богданович, Кандыбин, Федоринчик, Шатило

МПК: G01R 29/26

Метки: измеритель, отношения, сигналшум

...из них значительно превышаетмощность шумОв, При этОм погрешнОсть 45измерения сигнал/шум устройствомбудет недопустимо большой.Цель изобретения - повышениеточности измерений отношения сигнал/шумфПоставленная цель достигается 50тем, что в измеритель отношениясигнал/шум введены щ дополнительныхполосовых фильтров, входы которыхподключены к выходу сумматора, авыходы - к его дополнительным в входам соответственно..На чертеже приведена структурнаясхема предлагаемого устройства,Устройство содержит сумматор 1,регулируемый усилитель 2, делительный блок 3, полосовой Фильтр 4, вдополнительных полосовых фильтров 5,при этом выход сумматора 1 черезпоследовательно соединенные делительный блок 3, регулируемый усили,тель 2 подключен к входу...
