Богданович

Номер патента: 1242498

Опубликовано: 07.07.1986

Авторы: Близнец, Богданович, Дубровский, Кирьянов, Малков, Сысоев

МПК: C08K 13/02, C08L 23/06

Метки: композиция, полимерная

...бесцветные кристаллы с ромбической кристаллической решеткой. При введении в воду он растворяется, его растворы используют как ингибиторы коррозии металлов. Однако его использование в полимерных материалах неэффективно. Совместное введение кремнекислого натрия в сочетании с сульфонафтеновой кислотой приводит к существенному усилению антикоррозионных свойств полимерной композиции, Дополнительное введение метаэина и минерального наполнителя способствует снижению водапоглОщения, повышению физико-механических и адгезионных свойств полимерной композиции.Технология формирования изделий из предлагаемой полимерной композиции заключается в следующем. 2Кремнекислый натрий растворяют вводе, а затем вводят в раствор мета" эин и сульфонафтеновые...

Номер патента: 1239014

Опубликовано: 23.06.1986

Авторы: Астахов, Богданович, Гейлер, Кривецкий

МПК: B61H 7/02

Метки: башмак, тормозной

...нижнюю 11 и служащий для размещения подвески триангеля не показано и выступа 12 тормозной колодки 5. Опорные площадки 4 на верхней 1 О и нижней 11 передней частях башмакапопарно соединены наклонными стенками 13 и поперечными стенками 14 и 15 соответственно. Посредством ребер 1 б поперечные стенки 14 и 15 соединень:. с задней частью 2. Поперечная стенка 14 в верхней части 10 башмака выполнена по радиусу В, центр которого О совпадает с центром радиуса 11., и параллельна верхним и нижним опорным площадкам 4, а поперечная стенка 15 в нижней части 11 башмака выполнена в виде прямой площадки, наклоненной к нижним опорным площадкам 4 таким образом, что ее нижний конец удален от лицевой плоскости нижних опорных пло 39014 2 15 20 25 30 35 40...

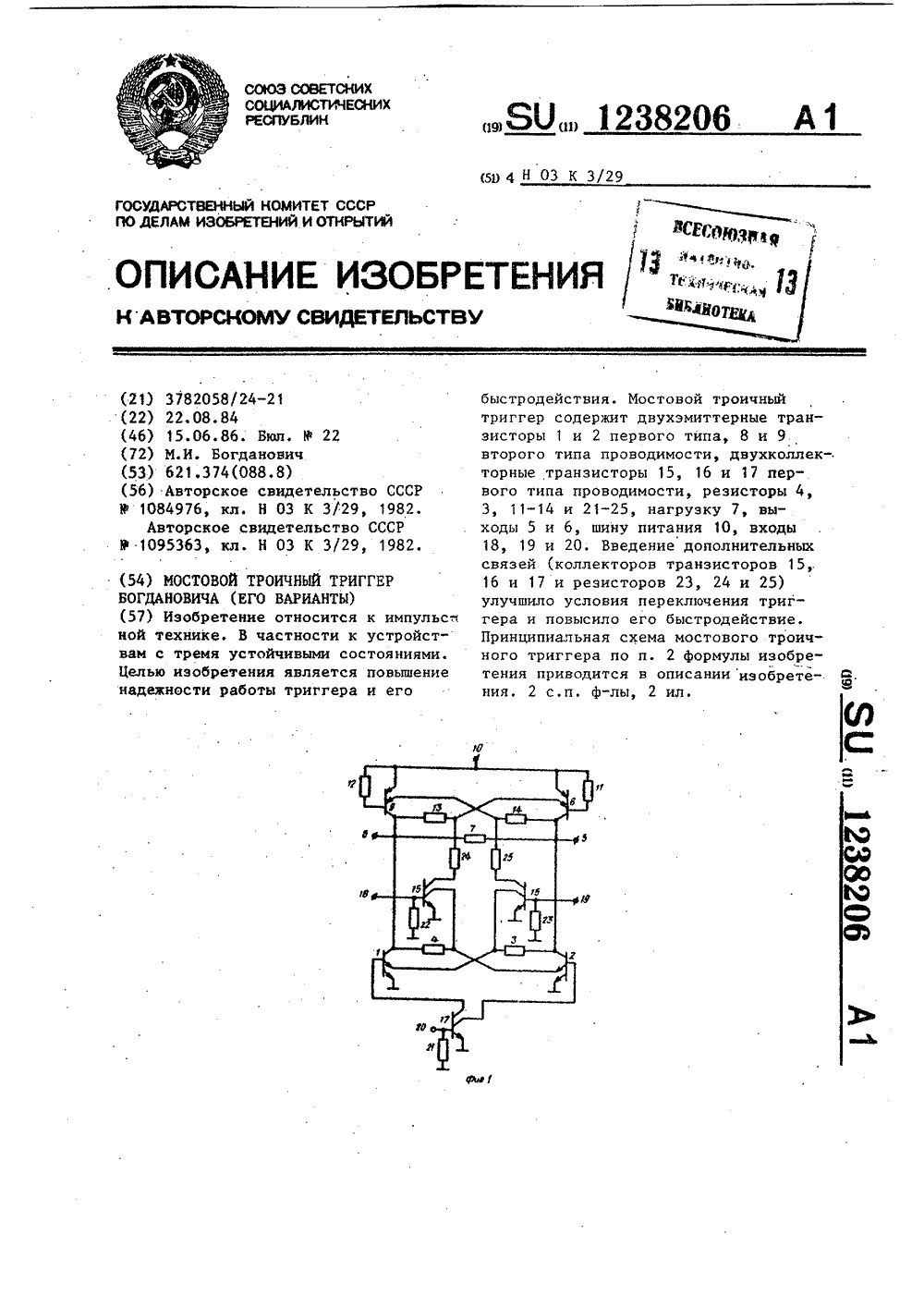

Номер патента: 1238206

Опубликовано: 15.06.1986

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, варианты, его, мостовой, триггер, троичный

...положительный импульс на вход 18, то триггер вновь пере 206 4ключается во второе устойчивое состояние, при этом процесс переключения .триггера происходит аналогично процессу переключения из второго состояния в третье, в силу симметрии устройства.Если поступает положительный импульс на вход 20, то транзистор 17 открывается иоткрытые коллекторные переходы его шунтируют ток базы одного из открытых транзисторов 1 или 2, что приводит к закрыванию открытого транзистора 1 или 2, а также и второго открытого транзистора 8 или .9, и переключению триггера в исходноеостояние, при котором все транзисторы 1, 2, 8 и 9 закрыты и ток в нагрузке отсутствует.Мостовой троичный триггер (фиг.2) работает следующим образом.При включении напряжения питания все...

Номер патента: 1234952

Опубликовано: 30.05.1986

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, мдп-транзисторах, триггер

...состояние, при котором транзисторы 2 и 16 открыты, а остальные транзисторы закрыты, на выходе 6 низкий, а ца выходе 9 - высокий потенциалы. 10 15 20 25 30 35 40 45 Если в первом состоянии триггера на вход 12 поступает положительный импульс, то открывается транзистор 4 и аналогично описанному процессу в силу симметрии схемы триггер переключается в третье устойчивое состояние, при котором транзисторы 3 и 13 открыты, а остальные транзисторы закрыты, на выходе 6 высокий, а на выходе 9 - низкий потенциалы. Если триггер находится во втором устойчивом состоянии и ца вход 12 поступает положительный импульс, то открывается транзистор 4, что приводит к установлению низкого потенциала на выходе 9 и затворе транзистора 16, который...

Номер патента: 1231581

Опубликовано: 15.05.1986

Автор: Богданович

МПК: H03K 3/29

Метки: мостовой, триггер, троичный

...7 положительного импульса открывается транзистор 1, Ток коллектора транзистора 1, протекая через резистор 16 и стабилитрон 18, открывает транзистор23. Ток коллектора транзистора 23,протекая через диод 21, резистор 17и стабилитрон 13, открывает транзистор б. После окончания входного импульса на входе 7 транзистор 1 эакрывается, а транзистор 23 остается в открытом состоянии за счет тока коллектора открытого транзистора б, который протекает через диод 14, резистор 16, стабилитроп 18 и базу трантранзистора 23, Триггер находится во втором устойчивом состоянии, при котором транзисторы 23 и б открыты и насыщены а транзисторы 5 и 25 закрыты, На вьзходе 22 высокий, а на выходе 24 низкий потенциалы. Б нагрузке 34 протекает ток.Есззи на вход 8...

Номер патента: 1228797

Опубликовано: 07.05.1986

Авторы: Богданович, Денисенко, Сисюкин, Сухов

МПК: A01D 41/127, A01D 69/00

Метки: вращения, мотовила, частоты

...Л;ния мстсвила по зависимости п.;ЗНВЧЕНИЕ Пк; ПОСТупаЕТ В бЛОК 6, ГДЕОНО СРВВНИВаЕТСЯ СО ЗтасссИЕМ ЧаСТОТЫ ВРа -щения мотовила пп дейст, измерремым датчиком 3. Сигнал рассогласования из блока 6поступает к исполнительному механизму 7,который устанавливает частоту врацения мотовила и.,Одновременно, после начала движениякомоайна, измеряется крутящий момент Мкрдатчиком 1, сигнал ог которого поступаеттакже в блок 4. Как видно на фиг. 4 и5 каждому значению Л, будет соответствоВать разность значений крутящеГО моментаЛМр/ - Мкртр,ПО МЕРЕ Поста Л ЗнаЧЕНИя Мкр будттутЕНЬцаТЬСя, а Зак ЛМк будЕТ СОХраНЯТЬСянеизме,ным ПО достижении определенноозначения Л, значения Мр станут возрастать(фИГ. 4 И 5) И, СЛЕдОВатЕЛЬНО, ЛМр; ПОменяет знак. В...

Номер патента: 1228223

Опубликовано: 30.04.1986

Автор: Богданович

МПК: H03K 3/335

Метки: мультивибратор, симметричный

...питания, ввиду неизбежной асимметрии цепей заряда конденсаторов 9 и 10 и разброса г:араметров тиристоров 1 и 2,один иэ тиристоров открывается а второй остается закрытым.Предположим, что мультивибратор установлен в положение, при котором тиристор 1 закрьгг, а тиристор 2 открыт.Конденсатор 10 заряжаться не сможет, так как он зашунтирован переходом эмиттер - база транзистора 8, диодом 16 и открытым тирис.тором 2. Конденсатор 9 заряжается через резистор 11 от источника питания, Ток заряда конденсатора 9 подтверждаетоткрытое состояние тиристора 2 иизменить состояние мультивибпаторане может.5 Когда напряжение на конденсаторе9 превышает напряжение стабилизации стабилитрона 17, транзистор 7 открывается. Ток коллектора транзистора 7 включает...

Номер патента: 1228222

Опубликовано: 30.04.1986

Авторы: Богданович, Лында

МПК: H03K 3/29

Метки: мдп-транзисторах, мостовой, триггер, троичный

...что приводит к открыванию транзисторов 5 и 15, Потенциал на выходе 3 увеличивается. Потенциал на стоке транзистора 15 увеличивается, так как он открыт, а следовательно, потенциал на затворах транзисторов 2 и 9 тоже увеличивается и последние открываются, После окончания положительного импульса на .входе 23 транзистор 13 закрывается, а транзистор 9 остается открытым и поддерживает низкий потенциал на затворах транзисторов 5 и 15, т. е, транзисторы 2 и 9,5 и 15 открыты, на выходе 3 устанавливается высокий, а на выходе 4 - низкий потенциалы, Че" рез нагрузку 25 протекает ток в на228222 ры находятся в закрытом состоянии, т.е. триггер переходит в первое состояние,Формула изобретения Мостовой троичный триггер на МДП- транзисторах,...

Номер патента: 1226617

Опубликовано: 23.04.1986

Авторы: Богданович, Павловец

МПК: H03K 3/29

Метки: мостовой, триггер, троичный

...триггернаходится во втором устойчивом состоянии и на вход 30 подать положительный импульс, то открывается транзистор 4, а транзистор 5 пока открываться не может, так как открыт транзистор 2 и через диод 34 шунтируется ток, протекающий через резистор32. Открытый транзистор 4 снижает потенциал иа базе транзистора 6, что приводит к лавинообразному закрыванию транзисторов 6 и 16 и исчезновению тока через резистор 23, что приводит к закрыванию транзисторов 2 и 13. Потенциал на выходе 21 возрас 1226617тает, и когда он превысит напряжение пробоя стабилитрона 11 и пороговых напряжений на базах транзисторов 5 и 1, а это может произойти когда в базах транзисторов 2 и 13 закончит ся процесс рассасывания неосновных носителей, стабилитрон 11...

Номер патента: 1222468

Опубликовано: 07.04.1986

Авторы: Богданович, Лепейко, Попова, Секунда, Сущенко, Ширяева

МПК: B23K 28/00

Метки: местного, нагрева, сварке

...по теплботводам 4-6 в зону конденсации, т.е. от теплового трансформатора к изделию, концы теплоотводов выполненыв виде эластичных пластин, а самитеплоотводы подпружинены, при этомусилие сжатия пружин равно давлению внутри теплового трансформатора. к эластичным пластинам 7. Теплоноситель 3, конденсируясь на эластичных пластинах 7, отдает тепло. им; так как пластины 7 прижаты к изделию 8, тепло передается последнему. С помощью капиллярных сил теплоноситель 3 возвращается по капилляр- но-пористому материалу 2 в зону испарения, т.е. в корпус 1.Теплоотводящие патрубки располагаются по высоте корпуса 1 так, чтобы в процессе работы устройства температура на конце теплоотвода 6 была больше, чем у теплоотвода 5,а температура этого...

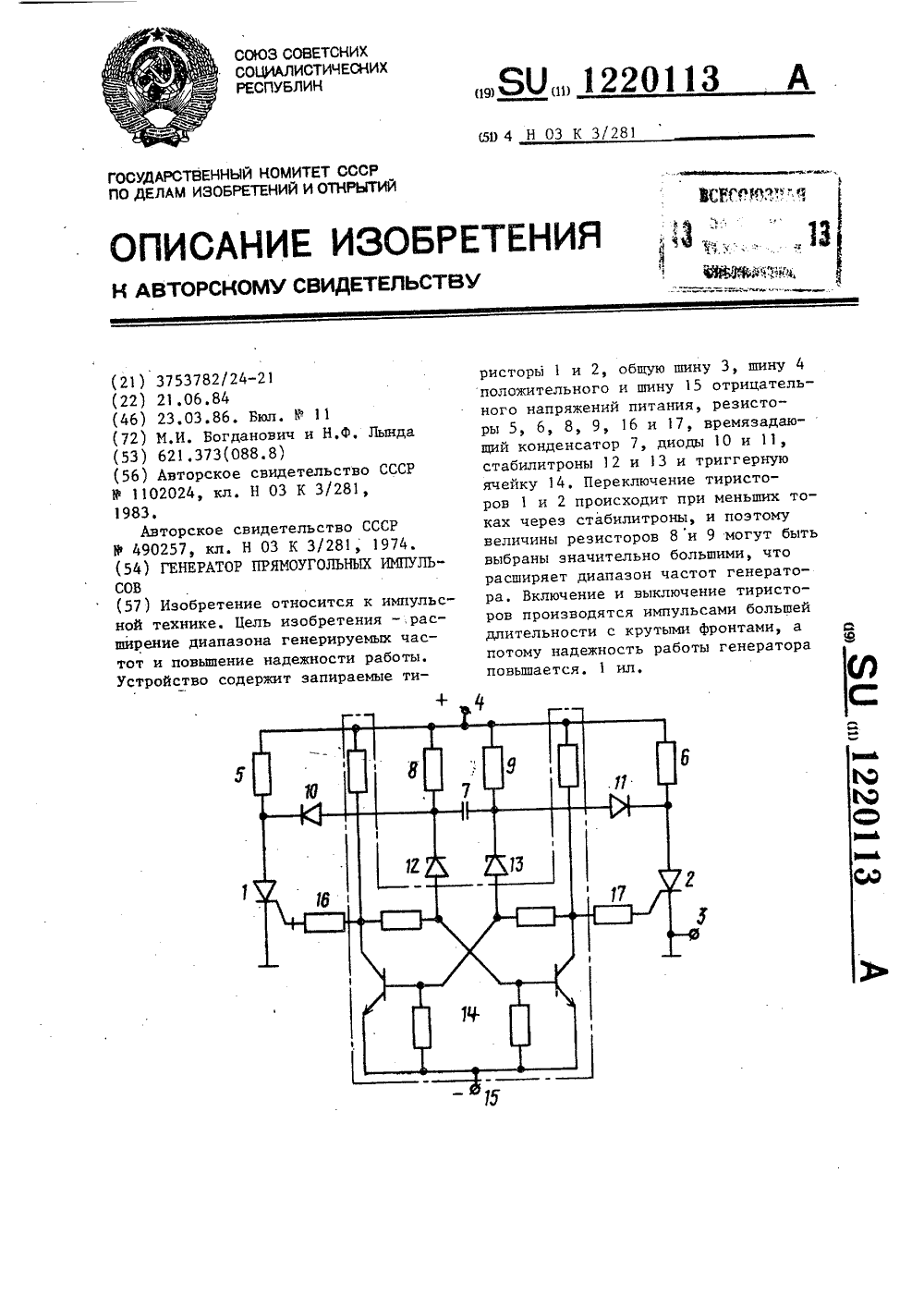

Номер патента: 1220113

Опубликовано: 23.03.1986

Авторы: Богданович, Лында

МПК: H03K 3/281

Метки: генератор, импульсов, прямоугольных

...питания триггернаяячейка 14 устанавливается в одно.изустойчивых состояний.40Предположим, что в исходном состоянии правое плечо ячейки 14 открыто, а левое закрыто, При этом положительный потенциал подается на управляющий электрод тиристора 1, ипоследний открыт, Отрицательный по"тенциал подается.на управляющийэлектрод тиристора 2, и последнийзакрыт. Конденсатор 7 заряжается отшины 4 через резистор 9, диод 10,и открытый тиристор 1,Как только напряжение на конденсаторе 7 достигает напряжения пробоя стабилитрона 13, высокий потенциал поступает на соответствую .щий вход триггерной ячейки 14, последняя переключается. На управляющий электрод тиристора 1 подается 13 1отрицательный потенциал и закрываеч последний.Положительный потенциал подается...

Номер патента: 1213520

Опубликовано: 23.02.1986

Автор: Богданович

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...так как величина резистора 14 на несколько порядков больше величины резистора 3, Величина резисторов 14 и 10 выбирается пропорционально величинам напряжения первого и второго источников питания и .поэтому в ждущем режиме конденсатор 9 не заряжен.213520 2 При поступлении на входную шину положительного запускающего импульса 0 50 55 5 20 25 30 35 40 45 он через резистор 5 включает тиристор 1, Потенциал на выходной шине 2уменьшается практически до нуля, токчерез резистор 14 исчезает и конденсатор 9 заряжается через резистор 10 от второго источника питания. Когда напряжение на конденсаторе 9 достигнет порога включения однопереходного транзистора 7, последний включается и конденсатор 9разряжается через включенный однопереходный транзистор...

Номер патента: 1213518

Опубликовано: 23.02.1986

Авторы: Богданович, Павловец

МПК: H03K 3/28

Метки: генератор, импульсов

...1,возникает ток через стабилитрон 7и базу транзистора 1, что приводитк открыванию последнего. Потенциална шине 20 уменьшится, что приведет .к открыванию транзистора 3. Токколлектора транзистора 3 еще больше40 45 50 55 Введение в каждый регенеративный ключ третьего транзистора позволяет разделить цепи включения регенеративного ключа (через транзистор 4 или 3) и цепи удержания его в насыщенном состоянии (транзистор 5 или 6); Это позволяет значительно увеличить величины времязадающнх резисторов 13 и 16 и достичь более широкого диапазона генерации.Технико-экономический эффект от изобретения заключается в том, что достигаются более низкие частоты генерации при одной и той же величине (габаритах) времязадающего конденсатора, а также...

Номер патента: 1211855

Опубликовано: 15.02.1986

Автор: Богданович

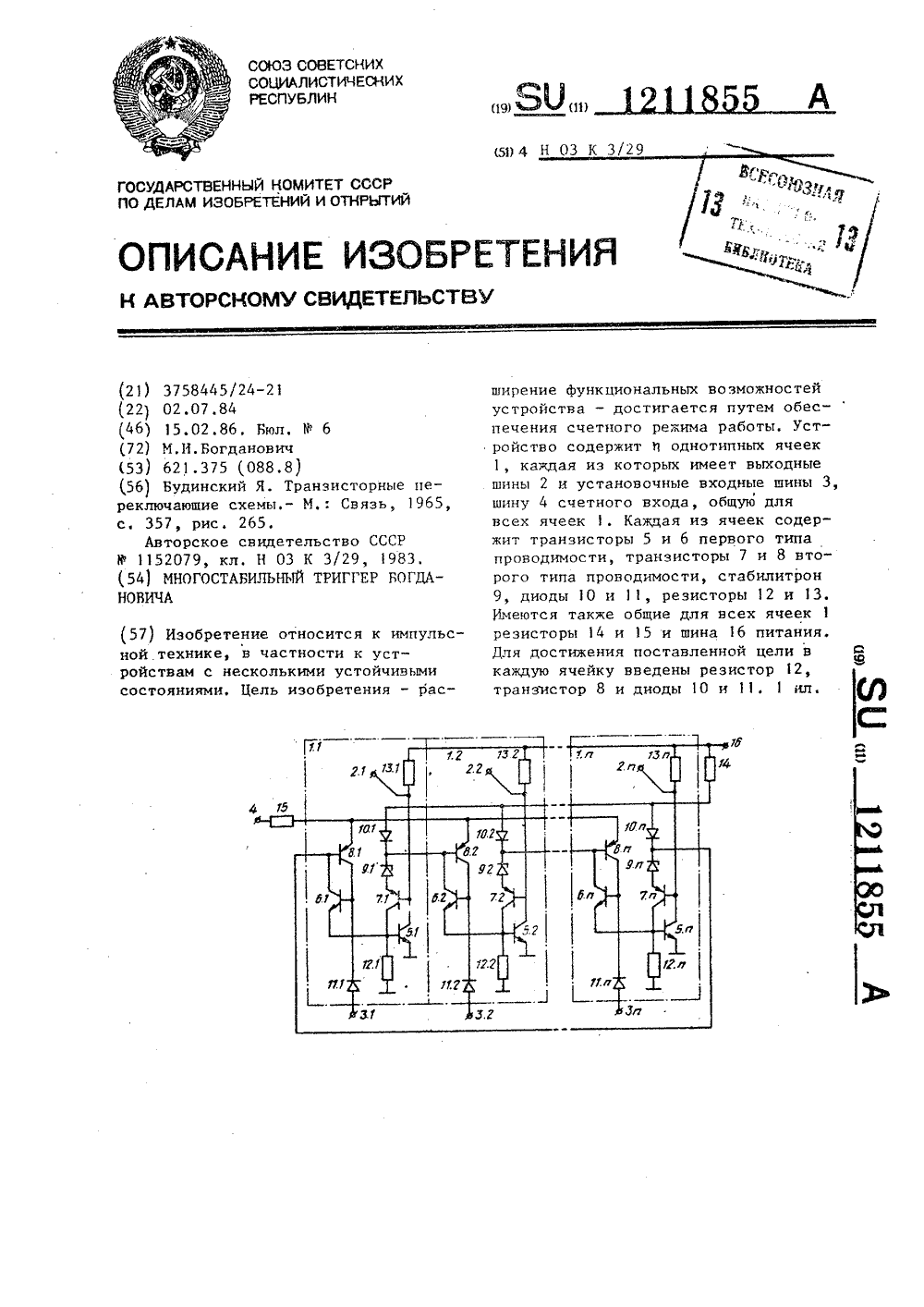

МПК: H03K 3/29

Метки: богдановича, многостабильный, триггер

...3,1-3.ц например на шину З.п, откроется и войдет в насьпцение транзистор 6.1, потенциал на анодах диодов 10.1-10.ц уменьшится и ток через стабилитрон 9-1 исчезает, что приведет к закрыванию транзисторов 7.1 и 5.1, т.е. выключению перной ячейки. Одновременно ток эмиттера транзистора 6откроет и переключит н насыщенное состояние транзистор 5 , что принедет к уменьшению потенциала на шине 2-и: После окончания импульса на шине З,п транзистор б.й закрывается, а диод 10,п, стабилитрон 9.п и транзистор 7,п откроются и будут удерживать ячейку 1.ино включенном состоянии.Аналогичным образом возможно включение любой иэ ячеек 1,-и путем подачи импульса на соответствующую шину 3.1-3,И, при этом происходит ныключение ячейки, которая была включена...

Номер патента: 1205255

Опубликовано: 15.01.1986

Автор: Богданович

МПК: H03K 3/284

Метки: одновибратор

...за счет применения и-р-п- и р-и-р-транзисторов для выключения тиристора.На чертеже приведена принципиальная электрическая схема одновибратора.Одновибратор содержит запираемый ТР 1, у которого анод соединен с шиной питания 2, а катод соединен с выходной шиной 3, р-п-р-транзистор 4, и-р-п-транзистор 5, коллектор Т 4 соединен с базой Т 5 и через первый резистор 6 соединен с общей шиной, эмиттер Т 4 соединен с первым выводом второго резистора 7, управляющим электродом ТР 1 и катодом диода 8, анод которого соединен с входом шиной 9, эмиттер Т 5 через третий резистор 10 соединен с общей шиной, катод ТР 1 соединен с вторым выводом резистора 7, через четвертый резистор 11 подключен к коллектору Т 4 и через К 12 соединен с эмиттером Т 5,...

Номер патента: 1202035

Опубликовано: 30.12.1985

Автор: Богданович

МПК: H03K 3/281

Метки: мультивибратор, реверсивный

...переходах баэаэмиттер насыщенных транзисторов 2 и10, поэтому токи баз последних уменьшаются до нуля и транзисторы 2 и 10 закрываются. Потенциал на выходе 5 начинает уменьшаться, а5 потенциал на выходе 6 - возрастать. Это приводит к возникновению токов через резисторы 28 и 19 и открыванию транзисторов 1 и 1, в результа" те чего происходит опрокидывание мостового триггера в состояние, при20 котором транзисторыи 11 открыты, а транзисторы 2 и 10 закрыты, на выходе 5 - низкий, а на выходе 6- высокий потенциалы.г 5Следует отметить, что процесс опрокидывания мостового триггера не сопровождается сквозными токами, потому что на первом этапе должны закрыться открытые транзисторы, а на втором этапе открываются закры- З 0 тые.Левая обкладка...

Номер патента: 784726

Опубликовано: 07.12.1985

Авторы: Богданович, Каминский, Останин, Шальнов

МПК: H05H 7/02

Метки: высокочастотная, заряженных, многосекционного, ускорителя, частиц

...структурная схема предлагаемой системы; на Фиг,2 -6 3Функциональная схема элемента с регулируемои связью,Система содержит м ускоряющих секций 1, Ч источников высокочастотной мощности 2 и й высокочастотных нагрузок 3. Генераторы посредством Фидеров и проходных элементов с регулируемой связью 4 соединены с входами ускоряющих секций, Выходы ускоряющих секций через проходные элементы с регулируемой связью 4 связаны с высокочастотными нагрузками.Элемент с регулируемой связью состоит из резонатора 5 с перестраиваемой собственной частотой, включенного параллельно основному высокочастотному тракту 6.Система работает следующим образом.В нормальном режиме включены все источники 2, в результате чего обеспечивается номинальный режим ускорения в...

Номер патента: 782720

Опубликовано: 07.12.1985

Авторы: Богданович, Каминский, Останин, Шальнов

МПК: H05H 7/02

Метки: высокочастотная, заряженных, ускорителя, частиц

...секций и й согласованных нагрузок на выходах секций, дополнительно введены 1 ч направленных восьмиполюсников с регулируемой связью в каждом из них, первое плечо подключено через фаэовращатель к выходу секции, второе - к согласованной нагрузке данной секции, третье плечо - к генератору, питающему следующую секцию, четвертое - к входу следующей секции, причем выход последней М -й секции и согласованная нагрузка последней секции подключены к восьмиполюснику на входе первой секции. На чертеже представлена структурная схема предлагаемой системы. 1Высокочастотная система содержитй ускоряющих секций 1, М питающих генераторов 2, М направленных восьмиполюсников с регулируемой связью 3,й согласованных нагрузок 4 и н фазовращателей 5. Выход...

Номер патента: 780819

Опубликовано: 07.12.1985

Авторы: Богданович, Останин

МПК: H05H 7/02

Метки: заряженных, линейный, ускоритель, частиц

...и узла деления мощности (направленного ответвителя), к первому плечу которого подсоединен генератор, а к второму и четвертому - первая и вторая ускоряющие секции С 23.Основным недостатком ускорителя является малый диапазон ускоряемых токов.Целью изобретения является расширение диапазона ускоряемых токов, 35Поставленная цель достигаетсятем, что в известном линейном ускорителе, имеющем инжектор, две ускоряющие секции, высокочастотный гене 40ратор, поглощающие нагрузки и направленный ответвитель, к первомуплечу которого подсоединен генератор а ко второму - первая ускоряюФщая секция, выход второй секциисоединен с третьим плечом регулируемого направленного ответвителя, апоглощающая нагрузка установленав четвертом плече ответвителя.На...

Номер патента: 708952

Опубликовано: 07.12.1985

Авторы: Богданович, Останин

МПК: H05H 7/02

Метки: линейный, ускоритель, электронов

...через волноводный тракт с первой ускоряющей секцией Г 2 ЪВторая секция вместе с каналом обратной связи и фазовращатель образует резонатор на бегущей волне (РБВ), который выполняет функции накопительного и ускоряющего устройства,Однако за счет допщ 1 нительного ускорения в РБВ можно увеличить энергию частиц не более чем в два раза.В связи с тем, что напряженность электрического поля во второй секции после переброса фазы спадает, дополнительно ускорен.ные электроны имеют большой разброспо энергии.Цель изобретения - повышение выходнойэнергии ускоренных электронов и уменьшение энергетического разброса частиц.Поставленная цель достигается тем, чтовторая секция выполнена из двух подсекций,соединенных цепью обратной связи, содержащей...

Номер патента: 1195427

Опубликовано: 30.11.1985

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, мостовой, триггер, троичний

...с общей шиной, базы транзисторов 1 и 2 через соответственнорезисторы 7 и 8 - с общей шиной и сколлекторами соответственно транзисторов 3 и 4, базы которых подключенык первому входу 20 и через резистор 9к общей шине. Эмиттеры транзисторов5 и 6 соединены с шиной 21 питания,базы соответственно. через резисторы10 и 11 - с шиной 21 питания, а кол;лекторы соответственно через диоды16 и 17 - с коллекторами транзисто-ров 1 и 2, между которыми включенанагрузка 22, Коллекторы транзисторов1,25 и 6 соответственно через резисторы 12-15 соединены с базами тран-.зисторов 6,5,2 и 1. Базы транзисторов 1 и 2 соответственно через диоды18 и 19 соединены с вторым и третьимвходами 23 и 24, а коллекторы - свыходами 25 и 26,Трончный мостовой триггер...

Номер патента: 1195426

Опубликовано: 30.11.1985

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, мостовой, триггер, троичный

...транзисторов 6 и 7 соединены с шиной 27 питания, базы через соответственно резисторы 13 и 14 - с шиной 27 питания. Коллекторы транзисторов 3 и 4 соответствен-. но через резисторы 15 и 16 соединены с базами транзисторов 6 и 7. Кол" лектор транзистора 1 соединен с коллектором транзистора б и первыми выводами резисторов 17 и 18коллектор транзистора 2 - с коллектором транзистора 7 и первыми выводами резисторов 19 и 20. Между коллекторами транзисторов 1 и 2 включена нагрузка 28. База транзистора 5 подключена к первому входу 29. Второй вывод резистора 17 соответственно через диоды 21 и 22 соединен с базой транзистора 3 и коллектором транзистора 5, Второй вывод резистора 19 соответственно через диоды 23 и 24 соединен с базой транзистора 4...

Номер патента: 1195425

Опубликовано: 30.11.1985

Автор: Богданович

МПК: H03K 3/284

Метки: генератор, импульсов

...ток через транзистор 31, диод 33, резистор 25 и стабилитрон 21, что приводит к открыванию транзистора 16. По окончании импульса на входе 3 транзистор 17 закрывается, а транзистор 31 удерживается в открытом 1 состоянии током коллектора транзистора 16, который протекает через диод 22, резистор 24 и стабилитрон 34.Таким образом, троичный триггер переключается в состояние, при котором транзисторы 16 и 31 открыты, на выходах 6 и 9 высокие, а на выходах 5 и 8 низкие потенциалы.В нагрузке 7 протекает ток в направлении от выхода 6 к выходу 5. Высокий потенциал на выходе 9 через соответствующий диод подается на источник опорного напряжения, на резисторы 43 и 44 и на времязадающую ЯС-цепь из резистора 39 и конденсатора 40. Конденсатор 40...

Номер патента: 1109030

Опубликовано: 23.11.1985

Авторы: Богданович, Можаев, Останин

МПК: H05H 7/02

Метки: заряженных, линейный, ускоритель, частиц

...до 40-502стоимости всего линейного ускорителя,так как длительность ВЧ-импульса превьппает длительность импульса токаускоряемых частиц и часть мощноститеряется в поглощающей нагрузке. Этоснижает предельно достижимую энергиюускоренных частиц и, соответственно,сужает диапазон возможных энергий дляодного ускорителя.Целью изобретения является увеличение выходной энергии частиц в линейном ускорителе. Лоставленная цель достигается тем,что в линейном ускорителе заряженных частиц, содержащем задающий генератор, и инжектор на входе ускоряющейсекции, вход которой через фазовращвтель соединен линией передачи с выходом оконечного каскада,твистронногоусилителя ВЧ-мощности, на входе последнего выполнен ввод высокочастотной,мощности, соединенный...

Номер патента: 995692

Опубликовано: 23.11.1985

Авторы: Богданович, Игнатьев, Останин, Шальнов

МПК: H05H 9/02

Метки: заряженных, ускоритель, частиц

...в течение второй половины импульса поступает энергия от ВЧ генератора и энергия, запасенная в накопитель- З 0 ном устройстве. Основным недостатком ускорителя является большой разброс частиц по энергии на выходе ускорителя, обусловленный спадом напряженности электрического поля во второй секции после переброса фазы ВЧ волны, .Целью предлагаемого изобретения является уменьшение энергетического разброса частиц на выходе ускорителя.Поставленная цель достигается тем, что в известный линейный ускоритель заряженных частиц, содержащий источник мощности с частотойи последовательно расположенные инжектор заряженных частиц и две ускоряющие секции, причем первая подключена к источнику мощности, а вторая выполнена в виде резонатора бегущей волны,...

Номер патента: 1088644

Опубликовано: 23.11.1985

Авторы: Богданович, Останин, Шальнов

МПК: H05H 7/02

Метки: линейный, ускоритель, электронов

...подключенный черезимпульсныи инвертор 6 фазы к .входупервой ускоряющей секции 2 и системарециркуляции ускоренного пучка выполненная в виде канала 7 - 10 транспортировки пучка. Ускоряющая секция3 вместе с каналом обратной связи ифазовращателем 4 образует резонаторна бегущей волне (РБВ ). Рабочий цикл устройства включаетв себя два периода - накопления ВЧэнергии в РБВ и использования запасенной энергии для дополнительногоускорения пучка.В первый период рабочего цикласгрупированный релятивистский пучокинжектируемый в РБВ из ускоряющейсекции 2 вводится в секцию 3 и цир-,кулирует в ней посредством системырециркуляции которая включает в себяканалы - 7 - 1 О. При времени циркуляции кратном периоду следования сгустков инжектируемого в РБВ...

Номер патента: 1123524

Опубликовано: 15.11.1985

Авторы: Богданович, Игнатьев, Останин

МПК: H05H 9/00

Метки: линейный, ускоритель, электронов

...секцию - отрезок замедляющей структуры(например, круглого диафрагмированного волновода)4, вход и выходкоторого соединены линией обратной связи с фазовращателем 5, В трактобратной связи через высокочастотный мост 6 включены высокодобротные резонаторы 7 с устройствами 8 дляступенчатого изменения коэффициентов связи. При этом фазовращатель5 настроен так, что электрическая длина тракта обратной связи от выхода второй ускоряющей секции 4 до устройств 8 для ступенчатого изменения коэффициентов связи и от данных устройств 8 до .входа во вторую ускоряющую секцию 4 выбирается равной 360 С.Устройство работает следующим образом.В течение первой (основной) части длительности импульса тока пучка происходит запасание энергии поляизлучения в...

Номер патента: 974624

Опубликовано: 15.11.1985

Авторы: Богданович, Останин, Шальнов

МПК: H05H 7/02

Метки: заряженных, ускоритель, частиц

...за счет накопленной 20энергии не может увеличитьэнергиюпучка более чем 2 раза.Наиболее близким к предлагаемому устройству является ускорительэлектронов, содержащий инжектор, 25источник высокочастотной мощности,две ускоряющие секции, первая изкоторых через волноводный трактсоединена с источником высокочастотной мощности, а вторая состоитиз двух подсекций - тормозящей и ускоряющей, соединенных линией обратной связи, содержащей фаэовращатель,и импульсный дефлектор, установленный между тормозящей и ускоряющейподсекциями.35В период использования занесеннойэнергии ускоряемый в этом ускорителе пучок проходит через ториозящуюподсекцию. Это приводит, во-первых,к уменьшению набираемой пучком энергии и, во-вторых, к ухудшению качества...

Номер патента: 1190471

Опубликовано: 07.11.1985

Автор: Богданович

МПК: H03K 3/281

Метки: многофазный, мультивибратор

...второй обкладкой конденсатора 10 и через резистор 8 с шиной 14 питания. Выход 13 каждой ячейки соединен через резистор 8 с шиной 14 питания и непосредственно с коллектором транзистора 2 и с базой транзистора 3. База транзистора 4 является входом каждой ячейки и соединена через резистор 5 с шиной 14 питания, выход каждой ячейки соединен с входом следующей по порядковому номеру ячейки через элемент 7 связи между ячейками, выполненный в виде стабилитрона либо резистора, причем выход последней ячейки 1 - 2 п соединен с входом первой ячейки 1 - 1 через последовательно соединенные диод 12 и элемент 7 связи, а точка соединения диода 12 и элемента 7 связи соединена с общей шиной через стабилитрон 11.Многофазный мультивибратор работает следующим...

Номер патента: 666874

Опубликовано: 23.10.1985

Авторы: Богданович, Виеструр, Датава, Лаукевиц, Лацарс, Лиепа, Рейнбаха, Руклиша, Саксе, Седвалдс, Селга, Удровский, Хелманис

МПК: C12P 13/08

Метки: лизина

...в производственный ферментатор емкостью 5000 л со стерильной средой 32000 л. Питательная среда имеет следующий состав:Меласса 6500 кг (при содержании сахара46 мас.7)6668747,0 увеличивают число оборотов мешалки нли расход аэрирующего воздуха додостижения рН 7,4 " 7,8 м парциального давления кислорода 257 насыщения, После 30 - 36 часа ферментации рН поддерживают аммиачной водой.На 54 часу ферментации культуральнаяжидкость содержит Ь-лизина 38 г/л,биомассы продуцента Ь"лизина 19 г/л,:1 О концентрация сухих веществ в культуральной жидкости 15,0 мас.7., остаточные сахара 0,6 мас.Х, молочнаякислота 0,3%.П р и м е р 3. В качестве продуцента используют культуру Вгеч 1 Ъассегшш 22. Ферментацию осуществляютв ферментаторе емкостью 15 л на...
