Генератор импульсов

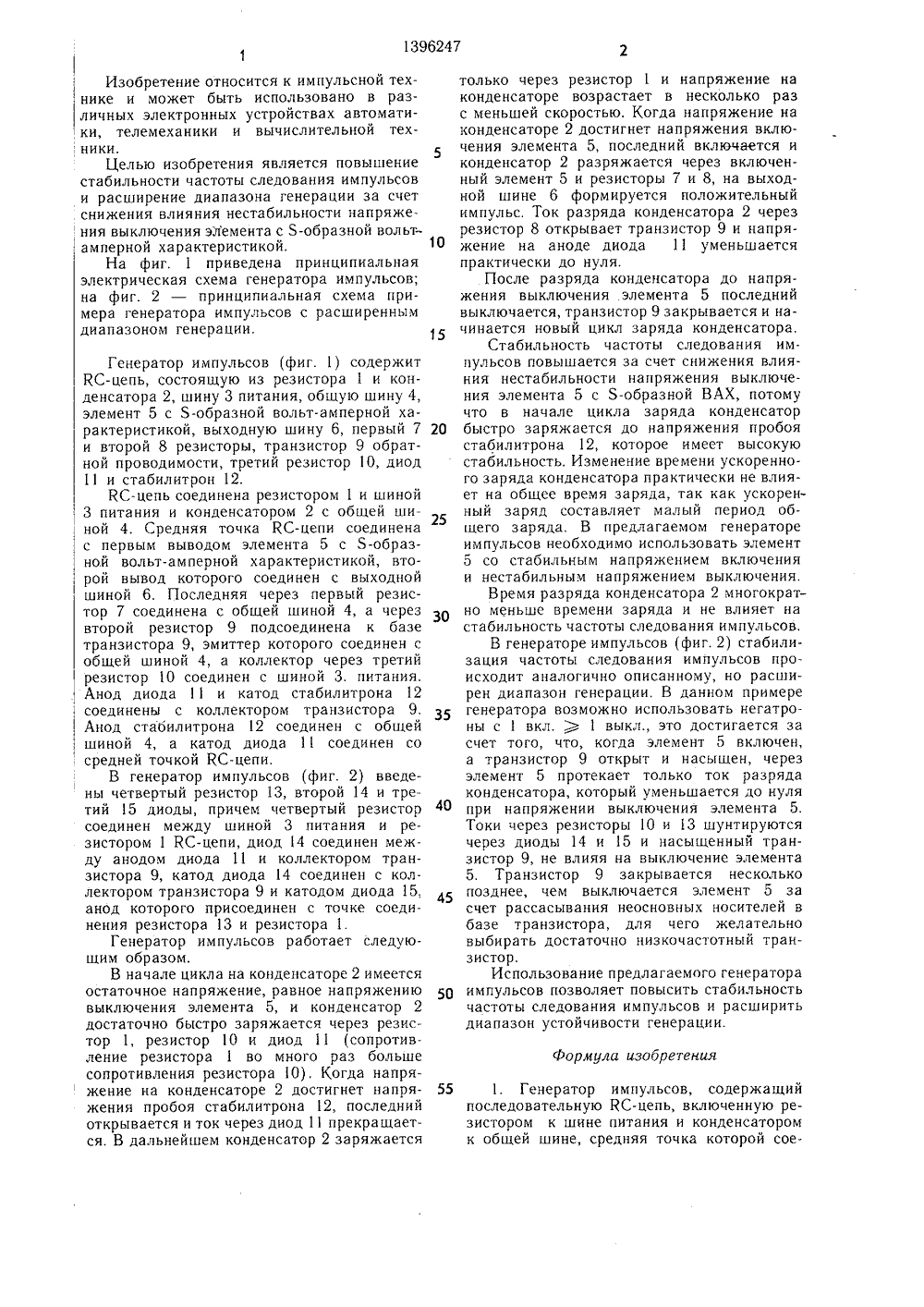

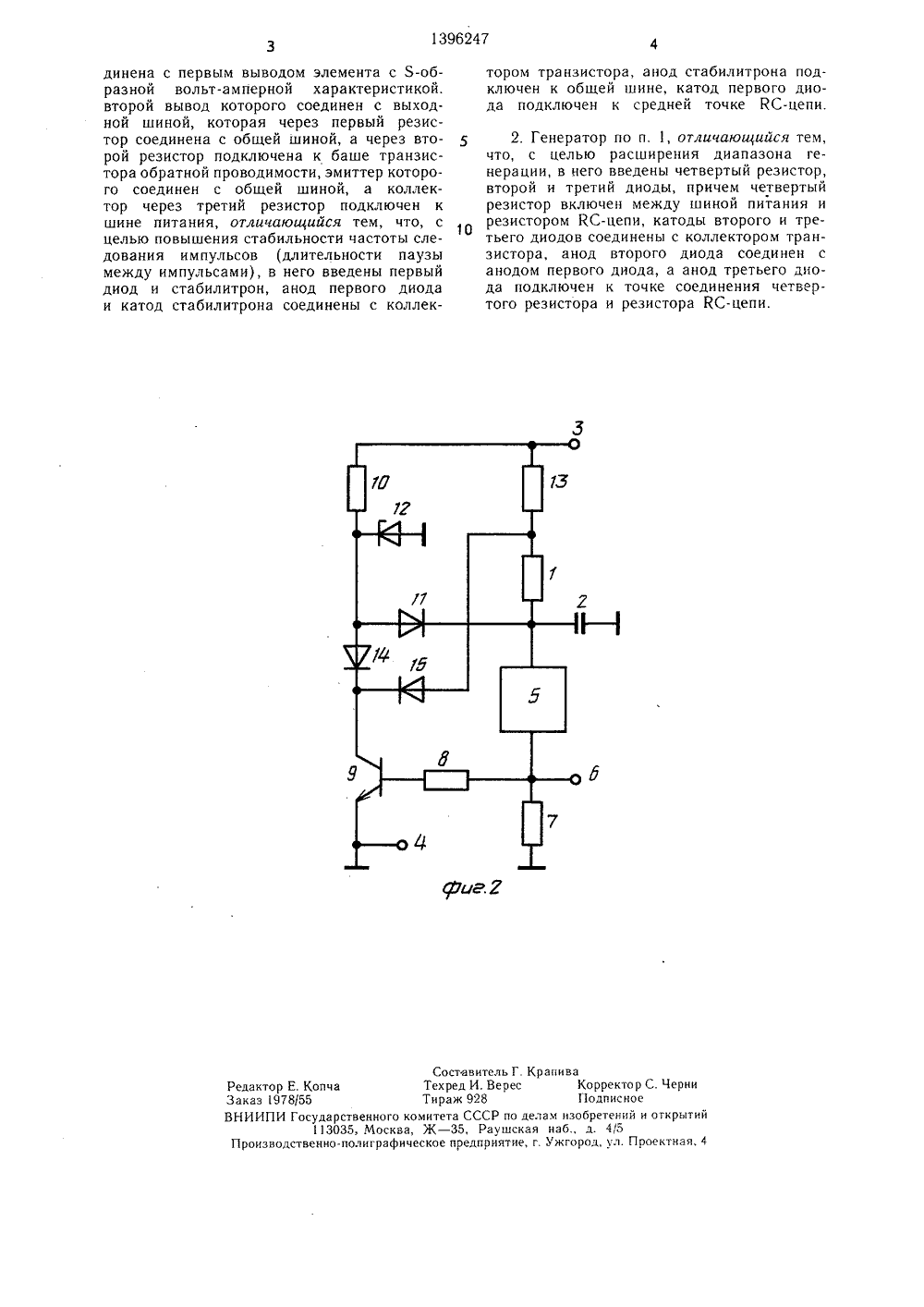

(19) 01) А 1 1)4 НОЗ 13 САНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Билик Р. В. и др, Импульсные схемына динисторах и тиристорах. Наука, 1968,с. 38, рис. 2 - 1.Дьяконов В. П. Радиотехника, т. 27,1972,4, с. 27, рис. 3.Приборы и техника эксперимента, 1974,1, с. 109, рис. 4,(57) Изобретение относится к области импульсной техники и может быть использовано в различных электронных устройствахтелемеханики, автоматики и вычислительнойтехники. Изобретение позволяет повыситьстабильность частоты следований импульсови расширить диапазон генерации путем сни. жени я влияния нестабильности напряжения выключения элемента 5 с 8-образной вольт-амперной характеристикой. Генератор содержит ЯС-цепь, состоящую из резистора 1 и конденсатора 2, шину 3 питания, общую шину 4, элемент 5, входную шийу 6, резисторы 7, 8 и 10, транзистор 9 обратной проводимости, диод 11 и стабилитрон 12. Технико-экономический эффект предложенного генератора импульсов заключается в повышении стабильности частоты следования импульсов и расширении его функциональных возможностей. При этом время разряда конденсатора 2 многократно меньше, чем время заряда, и не влияет на стабильность частоты следования импульсов. В описании изобретения приведена принципиальная схема варианта генератора импульсов Я с расширенным диапазоном генерации. 1 з.п. ф-лы, 2 ил.51015 Формула изобретения Изобретение относится к импульсной тех нике и может быть использовано в различных электронных устройствах автоматики, телемеханики и вычислительной техники.Целью изобретения является повышениестабильности частоты следования импульсови расширение диапазона генерации за счетснижения влияния нестабильности напряжения выключения элемента с Ь-образной вольт, амперной характеристикой,На фиг. 1 приведена принципиальнаяэлектрическая схема генератора импульсов;на фиг, 2 - принципиальная схема примера генератора импульсов с расширеннымдиапазоном генерации,Генератор импульсов (фиг. 1) содержит КС-цепь, состоящую из резистора 1 и конденсатора 2, шину 3 питания, общую шину 4, элемент 5 с 5-образной вольт-амперной характеристикой, выходную шину 6, первый 7 и второй 8 резисторы, транзистор 9 обратной проводимости, третий резистор 10, диод 11 и стабилитрон 12.КС-цепь соединена резистором 1 и шиной3 питания и конденсатором 2 с обшей шиной 4. Средняя точка КС-цепи соединена с первым выводом элемента 5 с Я-образной вольт-амперной характеристикой, вто, рой вывод которого соединен с выходной шиной 6. Последняя через первый резистор 7 соединена с общей шиной 4, а через второй резистор 9 подсоединена к базе транзистора 9, эмиттер которого соединен с общей шиной 4, а коллектор через третийрезистор 10 соединен с шиной 3. питания.Анод диода 11 и катод стабилитрона 12 соединены с коллектором транзистора 9.Анод стабилитрона 12 соединен с общей , шиной 4, а катод диода 11 соединен со средней точкой КС-цепи.В генератор импульсов (фиг. 2) введены четвертый резистор 13, второй 14 и третий 15 диоды, причем четвертый резистор соединен между шиной 3 питания и резистором 1 КС-цепи, диод 14 соединен между анодом диода 11 и коллектором транзистора 9, катод диода 14 соединен с коллектором транзистора 9 и катодом диода 15, анод которого присоединен с точке соединения резистора 13 и резистора 1.Генератор импульсов работает следуюшим образом.В начале цикла на конденсаторе 2 имеется остаточное напряжение, равное напряжению выключения элемента 5, и конденсатор 2 достаточно быстро заряжается через резистор 1, резистор 1 О и диод 11 (сопротивление резистора 1 во много раз больше сопротивления резистора О), Когда напряжение на конденсаторе 2 достигнет напряжения пробоя стабилитрона 12, последний открывается и ток через диод 11 прекрашается. В дальнейшем конденсатор 2 заряжается 20 25 30 35 40 45 50 55 только через резистор 1 и напряжение на конденсаторе возрастает в несколько раз с меньшей скоростью. Когда напряжение на конденсаторе 2 достигнет напряжения включения элемента 5, последний включается и конденсатор 2 разряжается через включенный элемент 5 и резисторы 7 и 8, на выходной шине 6 формируется положительный импульс, Ток разряда конденсатора 2 через резистор 8 открывает транзистор 9 и напряжение на аноде диода 11 уменьшается практически до нуля.После разряда конденсатора до напряжения выключения элемента 5 последний выключается, транзистор 9 закрывается и начинается новый цикл заряда конденсатора,Стабильность частоты следования импульсов повышается за счет снижения влияния нестабильности напряжения выключения элемента 5 с 5-образной ВАХ, потому что в начале цикла заряда конденсатор быстро заряжается до напряжения пробоя стабилитрона 12, которое имеет высокую стабильность. Изменение времени ускоренного заряда конденсатора практически не влияет на общее время заряда, так как ускоренный заряд составляет малый период общего заряда. В предлагаемом генераторе импульсов необходимо использовать элемент 5 со стабильным напряжением включения и нестабильным напряжением выключения,Время разряда конденсатора 2 многократно меньше времени заряда и не влияет на стабильность частоты следования импульсов,В генераторе импульсов (фиг. 2) стабилизация частоты следования импульсов происходит аналогично описанному, но расширен диапазон генерации, В данном примере генератора возможно использовать негатроны с 1 вкл. ) 1 выкл., это достигается за счет того, что, когда элемент 5 включен, а транзистор 9 открыт и насышен, через элемент 5 протекает только ток разряда конденсатора, который уменьшается до нуля при напряжении выключения элемента 5. Токи через резисторы 10 и 13 шунтируются через диоды 14 и 15 и насыщенный транзистор 9, не влияя на выключение элемента 5. Транзистор 9 закрывается несколько позднее, чем выключается элемент 5 за счет рассасывания неосновных носителей в базе транзистора, для чего желательно выбирать достаточно низкочастотный транзистор.Использование предлагаемого генератора импульсов позволяет повысить стабильность частоты следования импульсов и расширить диапазон устойчивости генерации. 1. Генератор импульсов, содержащий последовательную КС-цепь, включенную резистором к шине питания и конденсатором к общей шине, средняя точка которой сое1396247 рапива аьГ ерес Составит ехред И. ираж 928 тета ССС- 35, Р ое предпр ректор Сдписное тений и 4(5 ул. Про по делам изобрушская наб., д. ятие, г. Ужгород ткрыти ктна динена с первым выводом элемента с 5-образной вольт-амперной характеристикой. второй вывод которого соединен с выходной шиной, которая через первый резистор соединена с общей шиной, а через второй резистор подключена к баше транзистора обратной проводимости, эмиттер которого соединен с общей шиной, а коллектор через третий резистор подключен к шине питания, отличающийся тем, что, с целью повышения стабильности частоты следования импульсов (длительности паузы между импульсами), в него введены первый диод и стабилитрон, анод первого диода и катод стабилитрона соединены с коллекРедактор Е. Копча Таказ 1978/55 Т НИИПИ Государственного ком113035, Москва, Ж Производственно-полиграфичес тором транзистора, анод стабилитрона подключен к общей шине, катод первого диода подключен к средней точке КС-цепи. 2. Генератор по и, 1, отличающийся тем, что, с целью расширения диапазона генерации, в него введены четвертый резистор, второй и третий диоды, причем четвертый резистор включен между шиной питания и резистором КС-цепи, катоды второго и третьего диодов соединены с коллектором транзистора, анод второго диода соединен с анодом первого диода, а анод третьего диода подключен к точке соединения четвертого резистора и резистора КС-цепи.
