Триггер-формирователь

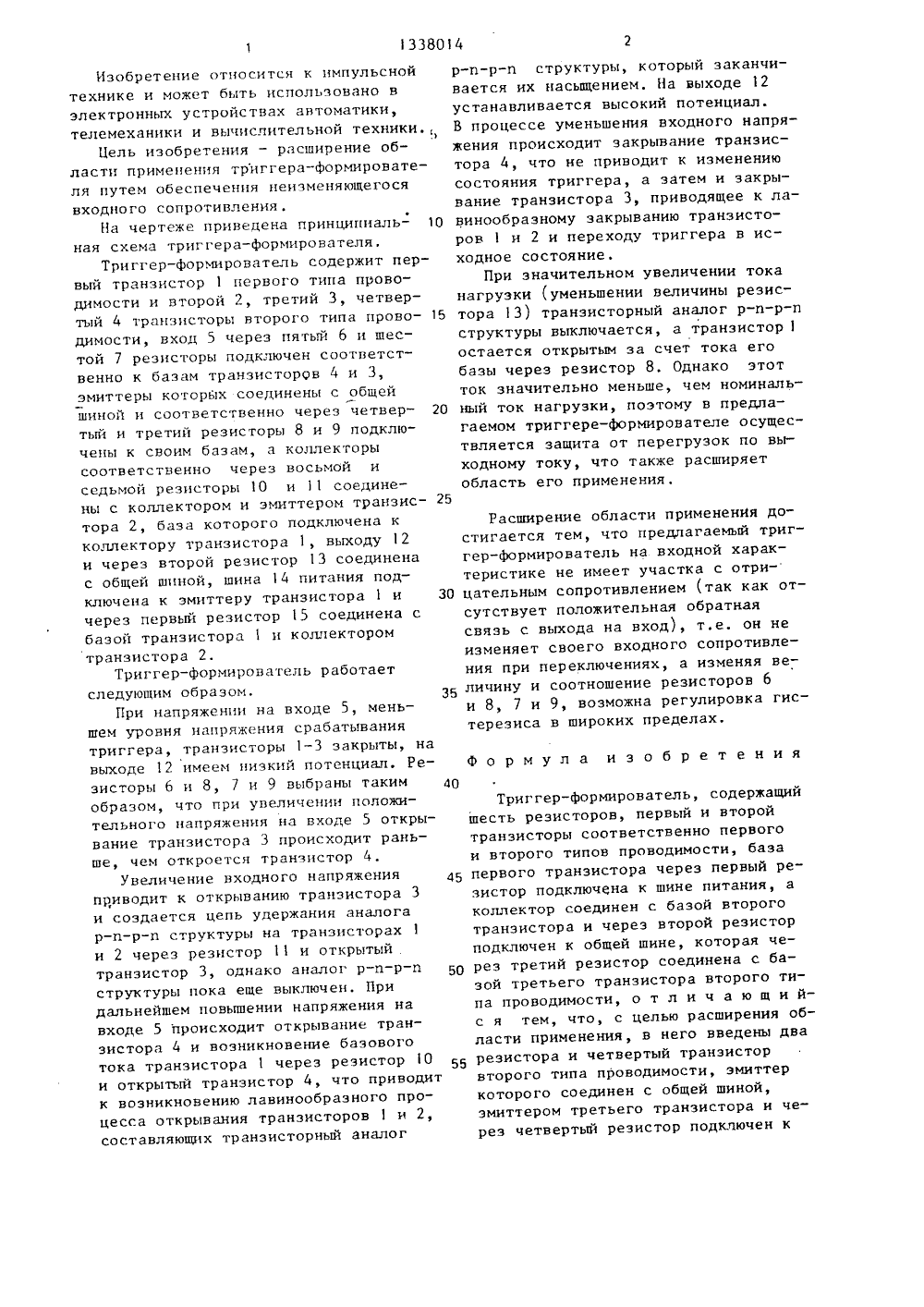

СОЮЗ СОВЕТСНИСООИАЛИСТИЧЕСНРЕСПУБЛИК 03 К 3 29 ИСАНИЕ ИЗОБРЕТЕНИ Ф 34И, . Грель, Прохоренко вы -типапроСССР978.СР978,приме анный й хаельств 3/295, ьство 3/295, АТЕЛЬ отриак от- я сится к ть исп импульс льэоваоист авт тики, телемеханики и техники. 1 е.п, изобре вычислител ения - рас ьно ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ А ВТОРСНОМУ С 8 ИДЕТЕЛЬСТ(57) Изобретение отцной технике и можетно в электронных уст ние области применения достига путем обеспечения неизменяющег входного сопротивления. Тригге полнен на транзисторах первого проводимости - 1, второго типа водимости - 2, 3 и 4 и резисто 11, 3, 15, Расширение области нения обеспечивается тем, что триггер-формирователь на входи рактеристике не имеет участка дательным сопротивлением, так утствует положительная обратн связь с выхода на вход. Регулировкагистерезиса в широких пределах достигается изменением величины и соотношения резисторов б, 7 и 8. 1 илИзобретение относится к импульснойтехнике и может быть использовано вэлектронных устройствах автоматики,телемеханики и вычислительной техники.,5Цель изобретения - расширение области применения триггера-формирователя путем обеспечения неизменяющегосявходного сопротивления,На чертеже приведена принципиальная схема триггера-формирователя.Триггер-формирователь содержит первый транзистор 1 первого типа проводимости и второй 2, третий 3, четвер -тый 4 транзисторы второго типа проводимости, вход 5 через пятый 6 и шестой 7 резисторы подключен соответственно к базам транзисторов 4 и 3,эмиттеры которых соединены с общейшиной и соответственно через четвертый и третий резисторы 8 и 9 подключены к своим базам, а коллекторысоответственно через восьмой иседьмой резисторы 10 и 11 соединены с коллектором и эмиттером транзистора 2, база которого подключена кколлектору транзистора 1, выходу 12и через второй резистор 13 соединенас общей шиной, шина 14 питания подключена к эмиттеру транзистора 1 и 30через первый резистор 15 соединена сбазой транзистораи коллекторомтранзистора 2.Триггер-формирователь работаетследующим образом,35При напряжении на входе 5, меньшем уровня напряжения срабатываниятриггера, транзисторы 1-3 закрыты, навыходе 12 имеем низкий потенциал. Резисторы 6 и 8, 7 и 9 выбраны таким 40образом, что при увеличении положительного напряжения на входе 5 открывание транзистора 3 происходит раньше, чем откроется транзисторУвеличение входного напряжения 45приводит к открыванию транзистора 3и создается цепь удержания аналогар-п-р-п структуры на транзисторахи 2 через резистор 11 и открытый .транзистор 3, однако аналог р-и-р-иструктуры пока еще выключен. Придальнейшем повышении напряжения навходе 5 происходит открывание транзистора 4 и возникновение базовоготока транзистора 1 через резистор 10и открытый транзистор 4, что приводитк возникновению лавинообразного процесса открывания транзисторов 1 и 2,составляющих транзисторный аналог р-п-р-и структуры, который заканчивается их насыщением. На выходе 12 устанавливается высокий потенциал. В процессе уменьшения входного напряжения происходит закрывание транзистора 4, что не приводит к изменению состояния триггера, а затем и закрывание транзистора 3, приводящее к лавинообразному закрыванию транзисторов 1 и 2 и переходу триггера в исходное состояние.При значительном увеличении тока нагрузки (уменьшении величины резистора 13) транзисторный аналог р-и-р-и структуры выключается, а транзистор 1 остается открытым за счет тока его базы через резистор 8. Однако этот ток значительно меньше, чем номинальный ток нагрузки, поэтому в предлагаемом триггере-формирователе осуществляется защита от перегрузок по выходному току, что также расширяет область его применения.Расширение области применения достигается тем, что предлагаемый триггер-формирователь на входной характеристике не имеет участка с отри- цательным сопротивлением (так как отсутствует положительная обратная связь с выхода на вход), т.е. он не изменяет своего входного сопротивления при переключениях, а изменяя величину и соотношение резисторов 6 и 8, 7 и 9, возможна регулировка гистерезиса в широких пределах.Формула изобретенияТриггер-формирователь, содержащий шесть резисторов, первый и второй транзисторы соответственно первого и второго типов проводимости, база первого транзистора через первый резистор подключЕна к шине питания, а коллектор соединен с базой второго транзистора и через второй резистор подключен к общей шине, которая через третий резистор соединена с базой третьего транзистора второго типа проводимости, о т л и ч а ю щ и йс я тем, что, с целью расширения области применения, в него введены два резистора и четвертый транзистор второго типа проводимости, эмиттер которого соединен с общей шиной, эмиттером третьего транзистора и через четвертый резистор подключен кЗаказ 4142/53 Тирах 901 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Узгород, ул. Проектная, 4. своей базе, которая через пятый резистор соединена с входом, которыйчерез шестой резистор подключен к базе третьего транзистора, коллекторкоторого через седьмой резистор соединен с эмиттером второго транэистора, база которого соединена с выхо -дом, а коллектор подключен к базепервого транзистора и через восьмойрезистор соединен с коллектором четвертого транзистора, эмиттер первоготранзистора подключен к шине питания.
