Патенты с меткой «триггер-формирователь»

Триггер-формирователь

Загрузка...

Номер патента: 1334367

Опубликовано: 30.08.1987

Авторы: Балаканов, Богданович, Павловец

МПК: H03K 3/2893

Метки: триггер-формирователь

...порога открывания транзистора 1, последний Приоткрывается,. его коллекторный ток через входной вывод 9 и общий вывод 11 отражателя 10 тока вызывает появление тока на выходном выводе 13, который, протекая через базу транзистора 7, вызывает его приоткрывание.Возникающий ток коллектора транзистора 7 приводит к уменьшению потенциала на выходе 4 устройства, а следовательно, к уменьшению напряжения на эмиттере транзистора 1. Это приводит к еще большему открыванию транзистора 1. В результате увеличи.вается выходной ток отражателя 10 тока в базу транзистора 7, что приводит к возникновению лавинообразного процесса переключения устройства в другое устойчивое состояние, в котором транзисторы 1 и 7 открыты, на выходе 4 устройства - низкий...

Триггер-формирователь

Загрузка...

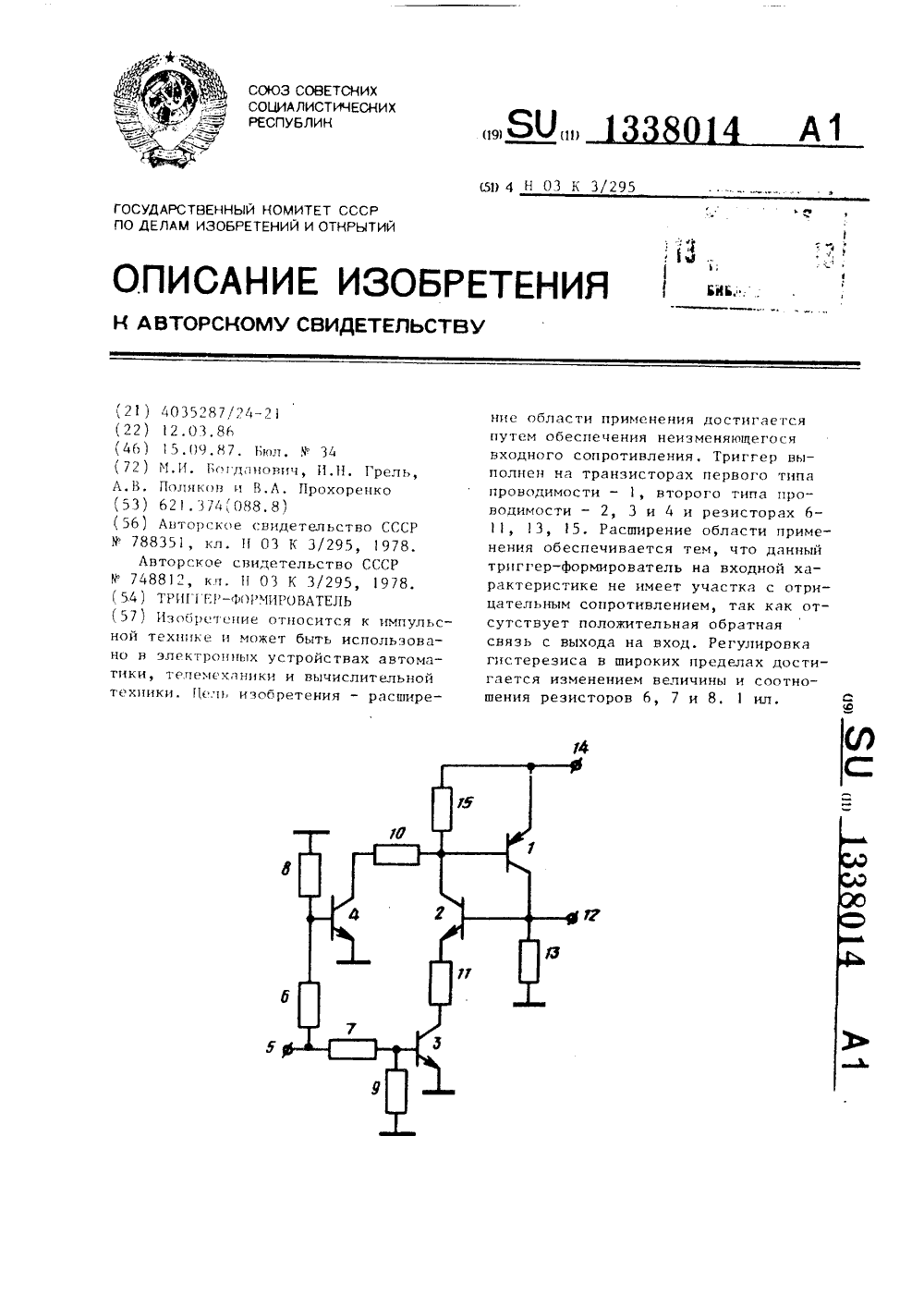

Номер патента: 1338014

Опубликовано: 15.09.1987

Авторы: Богданович, Грель, Поляков, Прохоренко

МПК: H03K 3/2893

Метки: триггер-формирователь

...3 происходит раньше, чем откроется транзисторУвеличение входного напряжения 45приводит к открыванию транзистора 3и создается цепь удержания аналогар-п-р-п структуры на транзисторахи 2 через резистор 11 и открытый .транзистор 3, однако аналог р-и-р-иструктуры пока еще выключен. Придальнейшем повышении напряжения навходе 5 происходит открывание транзистора 4 и возникновение базовоготока транзистора 1 через резистор 10и открытый транзистор 4, что приводитк возникновению лавинообразного процесса открывания транзисторов 1 и 2,составляющих транзисторный аналог р-п-р-и структуры, который заканчивается их насыщением. На выходе 12 устанавливается высокий потенциал. В процессе уменьшения входного напряжения происходит закрывание транзистора 4,...
