Номер патента: 1309263

Опубликовано: 07.05.1987

Авторы: Богданович, Грель, Истушкин

МПК: H03K 3/29

Метки: многостабильный, триггер

...в многостабильном триггеревключена одна из ячеек памяти, например первая, и на любой другой установочный вход, например последний,25поступает положительный импульс, тоположительный импульс поступает черездиод 9 и резисторы 1 б - 1 б на базытранзисторов 141-14, Последние открываются и входят в насыщение, чтоприводит к уменьшению ниже порогового уровня напряжений на базах транзисторов 2 -2 я, поэтому транзистор2 закрывается, а это приводит к выключению первой ячейки. Транзистор35 14 также открывается, но не входитв режим насыщения, потому что засчет входного импульса ток протекаетчерез резистор 8 и ток коллекторатранзистора 14 п больше, чем ток насьпцения Часть тока через резистор8 протекает через базу транзистора2 и открывает...

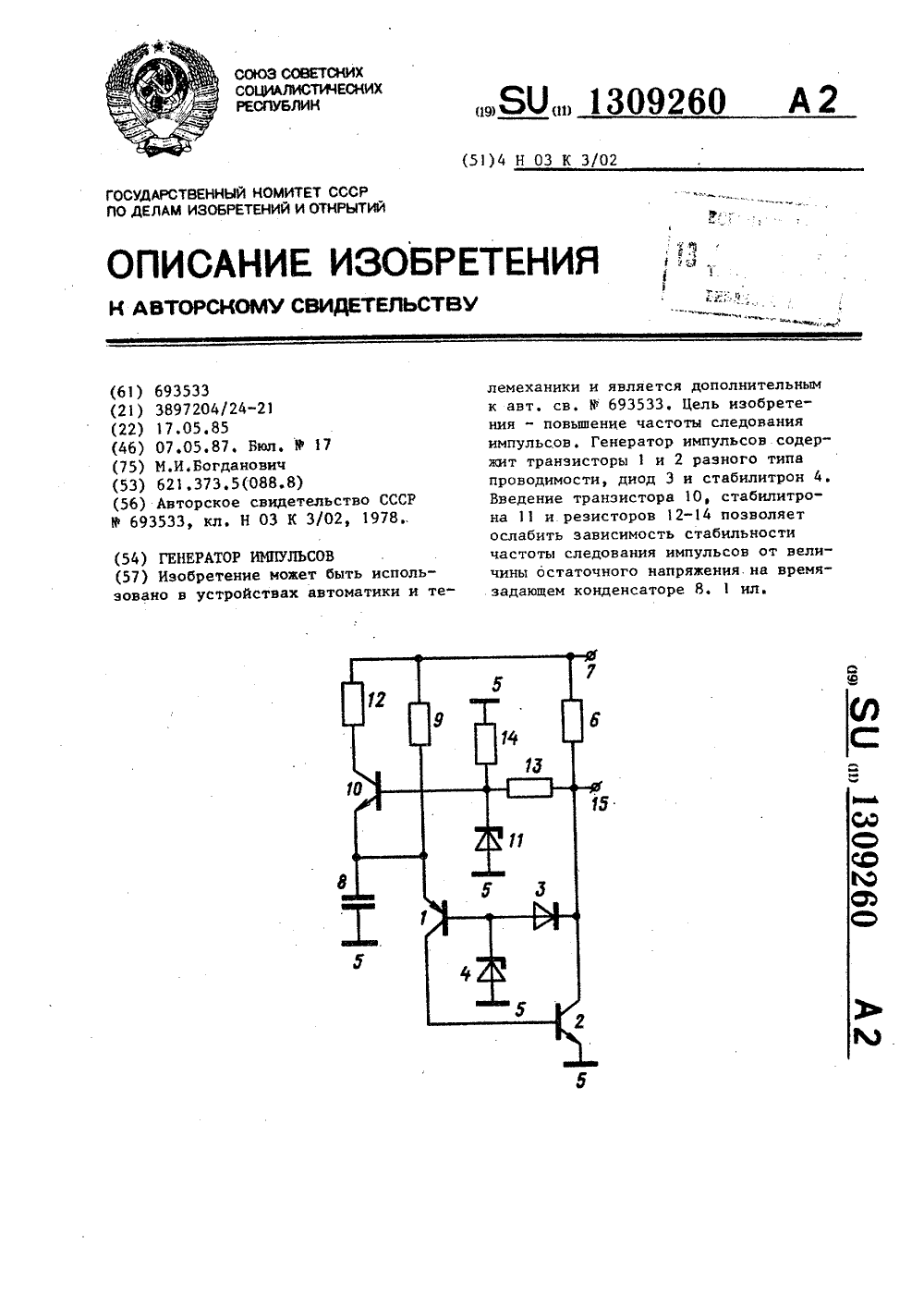

Номер патента: 1309260

Опубликовано: 07.05.1987

Автор: Богданович

МПК: H03K 3/02

Метки: генератор, импульсов

...через резисторы 6 и .13 открывает транзистор 10 и конденсатор 8 заряжается током эмиттера транзистора 10 и током через резистор 9, причем ток эмиттера транзистора 10 в несколько раз превышает ток через резистор 9,Напряже-,И ние на конденсаторе относительно быстро возрастает и, когда достигает спорного напряжения Ц стабилитропа 11, послецний пробивается, а транзистор 10 закрывается. Конденсатор 8 продолжает заряжаться через резистор 9, однако скорость нарастания напряжения снижается в нескопько раз. Ког 60да напряжение на конденсаторе возрастает до напряжения пробоя стабилитрона 4,которое больше,чем , Открывается эмиттерный переход транзисторачто привоцит к возрастанию тока коллектора транзистора 1, который открывает транзистор 2,...

Номер патента: 1309259

Опубликовано: 07.05.1987

Автор: Богданович

МПК: H03K 3/02

Метки: генератор, импульсов

...Корректор М,Пожо Редактор И,Николайчук ЧЗаказ 1803/53 Тираж 902 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, )К, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к импульснойтехнике и может быть использовано длягенерирования последовательности импульсов,Цель изобретения - повышение стабильности частоты следования импульсов путем ускорения заряда времязадающего конденсатора перед достижениемнапряжения на конденсаторе пороговогоуровня, определяемог о напряжениемвключения негатроца,На чертеже приведена принципиальная электрическая схема устройства,Генератор импульсов содержит конденсатор 1, соединенный первой обк...

Номер патента: 1305891

Опубликовано: 23.04.1987

Авторы: Богданович, Сиротинин

МПК: H04L 27/233

Метки: когерентного, приема, сигналов, фазоманипулированных

...с выходов первого сумматора 10 и блока 11 вычитания напряжениия П, и Б поступают через первый 16 и второй 17 двухполупериодные выпрямители, осуществляющие снятие фазовой манипуляции 35 сигнала, и через второй 19, третий 20 масштабные усилители, на первый и второй входы второго сумматора 12, с выхода которого суммарный сигнал поступает на первый вход мультиплексора 27,40Одновременно напряжения П, и Б сР выходов первого сумматора 10 и блока 11 вычитания через второй 15 и первый 14 блоки возведения в квадрат поступают на второй и первый входы третьего сумматора 13, откуда суммарное напряжение подается на вход второго блока извлечения квадратного корня 23, на выходе которого вырабатывается напряжение Б пропорциональное энергии сигнала АТй....

Номер патента: 1300629

Опубликовано: 30.03.1987

Авторы: Богданович, Богдановский, Глобус, Исакович

МПК: H03C 1/54, H03D 7/14

Метки: частоты

...их выходы обесточены. При этом протекает ток по цепи от первого выхода преобразователя 4 напряжение-ток через диод 7, диодный мост 2, диод 10 к второму выходу преобразователя 5. В результате диодный мост 2 открывается и подключает один иэ выводов входного трансформа О тора 1 к нагрузке 13, на которой выделяется напряжение сигнала. Одновременно второй диодный мост 3 закрыт. Во второй полупериод напряжения гетеродина 6 появляется положительный и отрицательный ток на втором и первом выходах реобразователей 4 и 5 напряжение-ток соответственно, а на других их выходах ток исчезает, Теперь ток протекает через второй диодный мост 3, первый же закрыт. Происходит соединение другого вывода вторичной обмотки входного трансформатора с нагрузкой...

Номер патента: 1298862

Опубликовано: 23.03.1987

Авторы: Богданович, Грель, Прохоренко

МПК: H03K 3/29

Метки: мдп-транзисторах, мостовой, триггер, троичный

...и третью 25 входные шины, девятый 26, десятый 27 одиннадцатый 28 идвенадцатый 29 транзисторы второготипа проводимости и нагрузку 30.Функциональное назначение входнойшины 22 - включать ток через нагрузку 30 от выходной шины 19 к выходнойшине 20, входной шины 24 - включать 40обратный ток через нагрузку 30, входной шины 25 - выключать ток черезнагрузку 30.Мостовой троичный триггер на МДПтранзисторах работаст следующим образом.Допустим, в первом устойчивомсостоянии все транзисторы, крометранзисторов 28 и 29, закрыты, нашинах 25, 22 и 24 низкие потенциалы, на шинах 19 и 20 потенциалы равны между собой и примерно равны половине напряжения питания, ток в нагрузке 30 отсутствует,Формула из обретения Мостовой троичный триггер на МДП-...

Номер патента: 1298282

Опубликовано: 23.03.1987

Авторы: Богданович, Селюков

МПК: E01C 1/00

Метки: дороги, закруглении, поперечный, профиль

...дороги;поперечный уклон проезжей части на прямолинейном участке;основание натурального логаридма;коэициент пропорциональности, принимаемый в зависимости от скорости движения, минимального радиуса кривой в плане от 0,098 до 0,529; длина переходной кривои; скорость движения;расстояние от начала переходной кривой до данного сечения, в котором определяется уклон проезжей части;А - параметр, характеризующийстепень кривизны клотоиды.Поперечный профиль автомобильной 5 дороги на закруглении исключаетустройство отгона основного виражана протяжении переходной кривой сизменением поперечного уклона по закону прямой от поперчного уклонавнешней половины проезжей части доуклона виража, устраиваемое вначалевращением внешней полосы дорогиоколо оси...

Номер патента: 1296414

Опубликовано: 15.03.1987

Авторы: Богданович, Валуев, Валуева, Сацура

МПК: B27L 9/00

Метки: древесного, линия, палочек, шпона

...рычага 34, верхний 5 Оконец которого размещен внутри паза35 зажима 29, а свободные концы пружин 33 изогнутц в виде ь-образныхупоров 36, Узел 14 снабжен кассетой сбумажной лентой 37, механизмами резания 38 и нанесения клея 39,Линия работает следующим образом.Узел 1 разлущивает короткие чураки (отходы спичечного или Фанерногоиэ ормула изобретенияЛиния для изготовления палочекдревесного шпана, включающая узлы производства) на шпон, а узел 2укладывает отрезки шпана определеннойдлины в стопу, которую узел 3 разрезает на палочки 4 для мороженного. Па-,лочки 4 поступают по пневмоприводу вузлы сушки 5 и полировки 6. Отшлифованные качественные палочки 4 поступают в бункер узла 7, который ориентирует палочки и подает их в бункерузла 8, Конвейер...

Номер патента: 1293829

Опубликовано: 28.02.1987

Авторы: Богданович, Павловец, Поляков

МПК: H03K 3/02

Метки: генератор, импульсов

...транзистора 1 и выход ной шиной 10, которая через первый резистор 11 соединена с базой транзистора 2, которая через третий резистор,12 соединена с общей шиной.45Генератор импульсов работает следующим образом.После включения питания транзисторы 1 и 3 закрыты, транзистор 2 открыт током, протекающим через резисторы 9 и 11, на шине 10 высокий потенциал. Конденсатор 14 заряжаетсятоком, задаваемым отражателем 4 тока,который определяется током, проходящим по цепи: шина питания 8, общийвывод 7 отражателя тока, входной вывод 5, переменный резистор 13, коллектор - эмиттер открытого транзистора 2, общая шина,29 2Когда напряжение на конденсаторе 14 превьппает напряжение на шине 1 О на величину порога открывания транзистора 3, транзисторы 1...

Номер патента: 1291489

Опубликовано: 23.02.1987

Авторы: Богданович, Сапожников

МПК: B63B 21/50

Метки: тросозаглубитель

...в постаменте 20, закрепленном к транцу 3 корпуса земснаряда 4.Тросозаглубитель работает следующим образом.50Из походного положения (фиг. 1)якорь 17 может опускаться на грунтна месте расположения земснаряда 4или подаваться на мотоэавозню 21 длязакладки на расстояние от земснаряда,Для опускания якорь 17 поднимается из постамента 20 до упора распора 19 в роликовый клюз 5 наматыванием на барабан лебедки троса 18, проходящего по оси 12 роликового клюза 5 окружности 11 ролика 6, закрепленного в кронштейне 8 на палубе 10.Приводом (не показан) опускается фиксатор 15, после чего сматывается трос 18, при этом подвижная балка 1 поворачивается в вертикальной плоскости вокруг шарнира 2 под действием собственной массы и удерживается от...

Номер патента: 1291450

Опубликовано: 23.02.1987

Авторы: Богданович, Бузунов, Ивлев, Соловьев

МПК: B60J 7/00, B60P 7/04

Метки: грузовой, платформы, средства, тент, транспортного

...закреплены упоры 24 для ограничителя 25, закрепленного на дополнительной стойке 14. Ограничитель-подставка 25 (фиг. 5) опирает 5 10 15 20 25 ЗО 35 40 ся на упор 24 при откидывании дополнительной стойки 14 и фиксируется на упоре 24 лиркой 26. Верхняя часть (фиг. 2) поперечных стоек 7 нижних рамок 5 снабжены байонетными замками 27, установленными на концах продольных тяг 8. Во втулках 28 (фиг. 3), установленных в торцах продольных тяг 8, вставлена ось-фиксатор 29 замка 27, установленная в стакане 30, который закреплен на поперечной стойке 7, снабжен крышкой 31 и имеет прорезь 32 на боковой стенке, в которой размещена ручка 33, связанная с осью-фиксатором 29. Ось-фик сатор 29 подпружинена пружиной 34 относительно стакана 30, Нижняя часть...

Номер патента: 1290312

Опубликовано: 15.02.1987

Авторы: Богданович, Генкин, Кириллов, Скворцов

МПК: G06F 7/68

Метки: код, умножения, частоты

...которого запускается второй одновибратор 7. На вхоцы счетчиков 3 и 9 поступает сигнал с частотой Г/М, где М - за - данный коэффициент умножения, равный коэффициенту деления делителя 2 частоты, За период входных импульсов Т= 1/Гп в счетчике 3 формируется код Е = Т Й/М, который по сигналу с выхода первого одновибратора 6 записывается в регистр 4 и характеризует текущую оценку периода входно:.о сигнала. Одновременно этот код поступает на вхоцы преобразователя 1 прямого кода в дополнительный. Этот дополнительный код поступает на установочные входы счетчика9 и по сигналу с выхода второго одновибратора 7 записывается в счетчик 9. В дальнейшем работа устройства протекает следующим образом.Например, на предыщущел периоде входного сигнала в...

Номер патента: 1280561

Опубликовано: 30.12.1986

Авторы: Богданович, Пилипович, Романов, Ярмолицкий

МПК: G02B 27/42

Метки: периодических, структур

...мкм. Расстояние между осямк пучков вдоль структуры равно 45 мм. За эталонной структурой 4 распространяются две группы дифракционных порядков. На пути + 5 порядков, угол диф 0ракции которых равен 18 , установлены телескопические системы 5,6 с1увеличением Г щ 1/Г1/8. Фокусаюе расстояния первой и второй линз те" лескопических систем 40 и 5 мм, диаметры 35 и 6 мм соответственнд, Телескопические системы оборачиваютофронты пучков на 180 и сужают выходные. пучки до диаметра 3 мм. Кро" ме того, в фокусе первых линз телескопических систем установлены диафрагмы, перекрывающие все порядки, кроме пятых. Диаметр дкафрагм 10 мкм. Выходящие из телескопических систем 5 и 6 пучки совмещаются на поверхности заготовки 8 со светочувствительным слоем с...

Номер патента: 1144606

Опубликовано: 07.12.1986

Авторы: Богданович, Останин, Яненко

МПК: H05H 7/02

Метки: заряженных, ускоритель, частиц

...и узла синхронизации приводит к существенному увеличению габаритов всего ускорителя.Целью изобретения является повыщее нее экономичности ускорителя и упрощение его конструкции.Поставленная цель достигается тем, что в известный. ускоритель заряженных частиц, содержащий инжектор, две ускоряющие секции, соединенные системой транспортировки пучка, и генератор ВЧ-мощности, введены фазовращатель и инвертор, при этом фазовращатель подключен между входом и выходом одной. ускоряющей секции, а выход ге" нератора ВЧ-мощности подключен к вхо" ду Фазоинвертора, выход которого подключен к другой ускоряющей секции.На чертеже приведена структурная схема предлагаемого ускорителя. Ускоритель состоит из инжектора 1,первой ускоряющей секции 2,...

Номер патента: 1265969

Опубликовано: 23.10.1986

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, мостовой, триггер, троичный

...через диод 4 протекать не может), то пробивается стабилитрон 43 и возникает ток базы транзистора 4, который открывается. Одновременно током через резистор 39 открывается транзистор 5. Ток эмиттера транзистора 4 открывает транзистор 3, а ток коллектора транзистора 4, который ограничивается ре5 12659 Троичный триггер переключится во вто открыт и токи (без "силовых" транзисторов 2 и 18) состоят из двух состав30 баэ "силовых"(выходных) транзисторов 3также имеют повьппенное значение. После окончания переходного процесса внагрузке 35 ток ее уменьшится (т.е.снизится до номинального), импульсво входе 15 должен окончиться (т.е.длительность входного импульса долждут удерживаться в насыщенном состоязистором 31, открывает транзистор 18. Это...

Номер патента: 1265279

Опубликовано: 23.10.1986

Авторы: Арно, Богданович, Карпиков, Танана, Толмачев, Щенников

МПК: E21B 3/00

Метки: бурения, скважин

...выполнены сообщающиеся друг с другом и взаимно перекрывающиеся при осевых перемещениях втулки по переходнику, дополнительные радиальные отверстия, соответственно 9, 10 и 11, 12. В переходнике посредством перегородок 13 и 14 укреплены воздухоподводящие патрубки 15, сообщающиеся посредством изогнутых в сторону колонн 11 штанг воздухозаборных трубок 16 с трубками 17, соединяющими полости патрубков 15 с отверстиями 12 переходника 4. Перегородки 13 и 14 стенки патрубков 15 и переходника 4 образуют камеру 18 сообщающуюся с затрубным пространством через каналы 15. Втулка 7 с одного конца выполнена с продольными пазами 19, в которых размещены направляющие 20 переходника, снабженного с противоположной стороны упором 21, взаимодействующим с...

Номер патента: 1265261

Опубликовано: 23.10.1986

Авторы: Богданович, Сапожников

МПК: E02F 3/88, E02F 9/24

Метки: земснаряда, многочерпакового, натяжное, цепи, черпаковой

...1 сплошными линиями, при этом черпаковая цепь 1 набегает по касательной к описанной окружности многогранного барабана 2.При включении на подъем рамоподъемной лебедки (це показана) включается одновременно электродвигатель червячно-винтового привода 20, задавая вращение винтам 14 таким образом, что ползуны 11 и 12 перемещаются по направляющим 9, закрепленным на укосинах, навстречу друг другу. Это обеспечивается выполнением участка 13 винта 14, резьбового отверстия в ползуне 11 с правой резьбой и установкой сухарей 5 и 6 в ползунах 12 таким образом, что оци образуют гайку с левой нарезкой, взаимодействующей с левой нарезкой участка 17 винта 14. При перемещении ползунов 11 и 12 навстречу друг другу по направляющим 9 укосины тяги 7 и 8...

Номер патента: 1262429

Опубликовано: 07.10.1986

Авторы: Богданович, Павловец, Плюгачев

МПК: G01R 31/08

Метки: жил, замыкания, кабеля, места

...токи 1 =1=1,=1, /игде и - количество фаэных жил; начертеже изображено и = 3, На значительном расстоянии от кабеля магнитное поле отсутствует, так как токи1 а 1 1, создают поле, эквивалентное полю тока 11 + 1 ь + 1 , расположенному на оси кабеля, Обратныйток, равный 1 г протекает по нулевойжиле тоже на оси кабеля, Поле парытоков, оси которых совпадают, равнонулю, На расстоянии, соизмеримом срасстоянием между фаэными жилами,например на поверхности оболочки кабеля, поле не равно нулю,За местом повреждения испытуемого кабеля напряжениость магнитногополя создаваемого токами Та и 1 и2/3 1 г резко возрастает и определяется суммарным моментом этих токов,что. позволяет повысить точность определения места повреждения кабеля.Схема содержит...

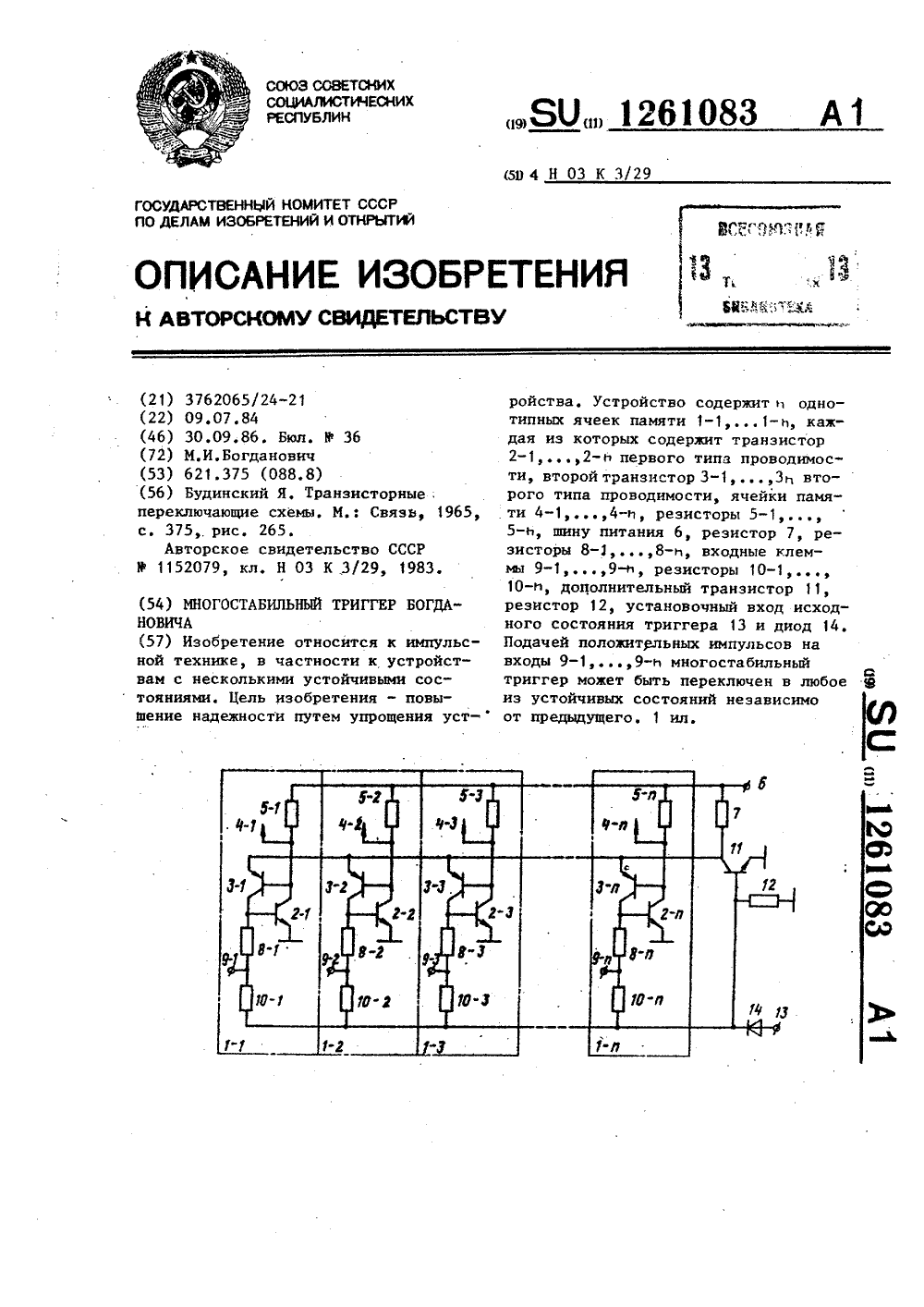

Номер патента: 1261083

Опубликовано: 30.09.1986

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, многостабильный, триггер

...на эмиттерах транзисторов 3-13-й возрастает, что приводит к открыванию транзистора 3-1, ток коллектора которого прекра" щает рассасывание неосновных носителей в базе транзистора 2-1, и транзистор 2-1 остается в насыщенном состоянии за счет тока коллектора транзистора 3-1, т.е. ячейка 1-1 остается во включенном состоянии после окончания импульса на входе 9-1,Если в этом состоянии многостабильного триггера поступает положительный импульс на любой из входов, кроме первого 9-1, то происходит следующее, Допустим, поступает импульс на вход 9-, через резистор 8- возникает ток, который открывает и насыщает транзистор 2-н . Одновременно возникает ток через резистор 10-ь,открывается и входит в ,насыщение транзистор 11. Потенциал на эмиттерах...

Номер патента: 1261082

Опубликовано: 30.09.1986

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, мостовой, триггер, троичный

...17 закрывается, однако потенциал на его втором коллекторе не увеличивается, так как открыт третий транзистор 9 и протекаетток через его коллектор, Троичныймостовой триггер находится во второмустойчивом состоянии, при котором пя-,тый и третий транзисторы 16 и 9 открыты, а второй и четвертый транзисторы 8 и 15 закрыты. На первомвыходе высокий, а на втором низкий1потенциалы,Если в этот момент на третийвход 3 поступает положительный импульс, открывается и входит в насыщение седьмой транзистор 23, Токпервого коллектора седьмого транзистора 23 шунтирует ток базы третьеготранзистора 9 и последний закрывается. Это приводит к уменьшению донуля тока коллектора третьего транзистора 9 и закрыванию пятого транзистора 16. Одновременно с этим засчет...

Номер патента: 1258959

Опубликовано: 23.09.1986

Авторы: Богданович, Брегман

МПК: E02F 9/20

Метки: землесосным, снарядом

...так же как и количество поступающего грунта, будет увеличиватьсядо тех пор, пока разрежение во всасе 5 О не достигает оптимального, т,е, максимально возможного значения в данныхусловиях с учетом кавитационного запаса.Если прбизойдет засорение всаса 55 и разрежение превысит оптимальное,то исполнительный механизм 9 уменьшает скорость папильонирования, потоком воды постепенно размывается эа3 12589 вал, разрежение уменьшается и скорость папильонирования увеличиваетсягТаким образом, в процессе работы разрежение во всасе поддерживается; на оптимальном уровне, отсутствует кавитационный режим, повышается про- изводительность землесосного снаряда, срок службы грунтового насоса и проточной .части конструкции.Работу устройства контролирует...

Номер патента: 1257811

Опубликовано: 15.09.1986

Авторы: Богданович, Николаев, Прохоренко

МПК: H03K 3/29

Метки: мостовой, триггер

...резисторы соединены спервым и вторым выходами 17 и 18триггера, первый и второй входы схемы управления являются соответственно вторым и третьим входами 38 и 39триггера, в третий и четвертый входы 40 и 41 подключены соответственно к первому и второму выходам триггера 17 и 18,Мостовой триггер работает следующим образом,Схема управления 11 позволяеттриггеру находиться в одном из трехвозможных состояний: первое - открыты транзистор 15 и транзистор 2, второе - открыты транзистор 16 и транзистор 1, третье - все транзисторызакрыты. Нагрузка подключается к выходам 17 и 18 триггера. При подачена вход 14 триггер. положительногоимпульса напряжения триггер устанавливается в состояние, когда все транзисторы закрыты и тока в нагрузкенет. Предположим,...

Номер патента: 1257506

Опубликовано: 15.09.1986

Авторы: Баринов, Богданович, Кудрявцев, Попов

МПК: G01N 27/72

Метки: восприимчивости, контрольно-градуировочное, магнитной, поверки, преобразователей, скважинных

...устройство один раэ в год должно быть в соответствии с требованиями метрологической службы проградуировано вместе со скважинным преобразователем той конструкции, для поверки которой в дальнейшем предусмотрено его использование, на мере более высокого порядка, чем скважинный преобразователь. Градунровка должна обеспечить возможность сличения показаний измерителя 6, которым снабжен скважинный преобразователь магнитной восприимчивости, с отсчетом по лимбу 9 контрольно-градуировочного устройства, соответствующим определяемым с Помощью меры значениям магнитной восприимчивостй. Соответствие это может быть зафиксироьано, например, в форме таблиц.Градуировка контрольно-градуиро- . вочного устройства производится следующим...

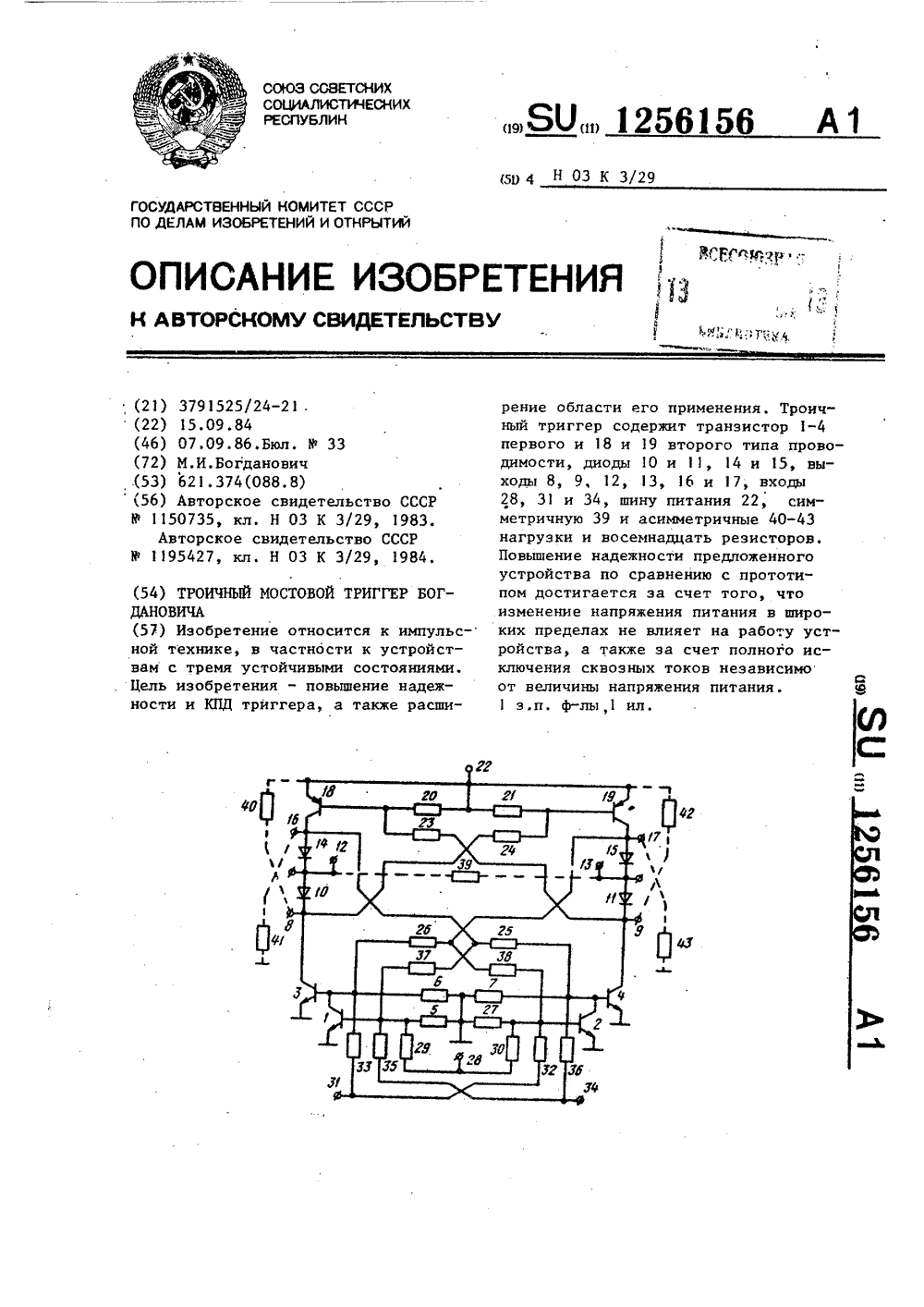

Номер патента: 1256156

Опубликовано: 07.09.1986

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, мостовой, триггер, троичный

...протекает ток. Это второе устойчивое состояние.Если в первом устойчивом состоянии подается положительный импульс на вход 34, то аналогичным образом, в силу симметрии устройства, триггер переключается в третье устойчивое состояние, при котором транзисторы 4 и 18 открыты, а остальные закрыты, на выходах 8, 12 и 16 - высокие, а на выходах 9, 13 и 17 - низкие потенциалы. В нагрузках 39, 4 и 42 протекают токи, причем в нагрузке 39 ток противоположного направления по отношению к второму устойчивому состоянию.Если триггер находится во втором устойчивом состоянии и на вход 34 подать положительный импульс, то воз 125656зистора 1 меньше, чем напряжение н участке база-змиттер насыщенного транзистора 3. Это приводит к закрыванию транзистора 3 и...

Номер патента: 1252922

Опубликовано: 23.08.1986

Авторы: Богданович, Грель

МПК: H03K 3/28

Метки: генератор, импульсов

...7 и 15 и прямосмещенными диодами 13 и 14,Когда напряжение на конденсаторе 50 превысит сумму напряжений стабилизации стабилитронаи порогового напряжения открывания перехода змиттер " база транзистора 6, последний открывается, ток коллектора транзистора 6 55 открывает транзистор 1. Когда напряжение на выходе генератора 2 станет мекьше, чем напряжение на катоде ста-,билитрона 7, открывается диод 3 и возникает лавинообразный процесс переключения и насыщения транзисторов 6 и 1 за счет положительной обратной связи между базами и коллекторами этих транзисторов. Конденсатор 8 разряжается через насыщенные транзисторы 6 и 1, источник питания и резистор 11. Так как падение напряжения на насыщенных транзисторах 6 и 1 примерно равно падению...

Номер патента: 1251294

Опубликовано: 15.08.1986

Авторы: Богданович, Грель, Прохоренко

МПК: H03K 3/281

Метки: многофазный, мультивибратор

...соединены с общим выводом отражателятока 10, базы транзис торов и коллектор транзистора 8 - с е;о входным выводом 11, а коллектор транзистора 9 - с его выходным выводом 12Многофазный мультивибратор работает следующим образом. 30Пусть в первый момент включена ячейка 1 ы Через токовый отражатель 3 (вывод 11), резистор 41, диод 5 и ячейку 1 протекает ток, который, отражаясь в отражателе тока 3, заряжает (через вывод 12) конденсатор 2. Остальные ячейки при этом за крыты. Ток заряда конденсатора 2 в этом состоянии устройства определяется величиной резистора 4 ы изменяя которую можно в широких пределах регулировать время заряда конденсатора 2 и, следовательно, время включенного состояния ячейки.После заряда конденсатора до порогового...

Номер патента: 1248786

Опубликовано: 07.08.1986

Авторы: Богданович, Уманская

МПК: B25B 21/02

Метки: гайковерт, импульсно-фрикционный, пневматический

...головка,выполненная в виде жестко соединенного с выходным концом 10 шпинделя 9ударника 26, имеющего торцовые рабочие кулачки 27 и отверстие 28, параллельное его оси, установленной вударнике 26 с возможностью поворотанаковальни 29, имеющей ответные кулачки 30 и центральные профильныеотверстия 31, и размещенного в отверстии 28 ударника 26 Фиксатора 32,подпружиненного в осевом направлениипружиной 33 и взаимодействующего спрофильными углублениями 34 наковальни 29. Уданик 26 соединен с наковальней при помощи кольца 35 и шариков 36,Импульсно-фрикпионный гайковертработает следующим образом.Гайковерт устанавливается на затягиваемое резьбовое соединение так,чтобы головка болта или гайки (кепоказаны) вошла в профильное отверстие 31 наковальни...

Номер патента: 1248033

Опубликовано: 30.07.1986

Авторы: Богданович, Павловец, Поляков

МПК: H03K 3/286

Метки: триггер

...на вход 12 триггера положительного импульса происходит смещение диода б в прямом направлении иоткрывание эмиттерного переходатранзистора 1, что приводит к лавинообразному открыванию транзисторов.1 и 5 и переходу триггера во второеустойчивое состояние.Если на вход 12 триггера подаетсяимпульс отрицательной полярности, топроисходит смещение перехода эмиттербаза транзистора 4 в прямом направлении, и он открывается, в результате чего на коллекторе транзистора 4присутствует низкий потенциал. Этоприводит к возникновению тока базытранзистора 5 через резистор 10 илавинообразному переходу транзисторов1 и 5 в открытое состояние, что соответствует переключению триггера. Если триггер находится во включенном состоянии (транзисторы 1 и 5 от крыты)...

Номер патента: 1244776

Опубликовано: 15.07.1986

Авторы: Богданович, Заяш

МПК: H02M 7/5387

Метки: постоянного

...напряжения работает следующим образом.В исходном состоянии управляющие25ключи 9 и 10 разомкнуты и транзисторы 1-4 закрыты. Ток в нагрузке отсут,ствует.При замыкании управляющего ключа9 возникает ток через резистор 11,который открывает транзистор 1. Токколлектора транзистора 1 через резистор 17 и диод 16 открывает транзистор 4, и в нагрузке протекаетток положительного (условно) направ.ления, После,размыкания ключа 9 35преобразователь возвращается в исходное состояние.Аналогичным образом при замыканииуправляющего ключа 10 открываютсятранзисторы 2 и 3 и в нагрузке протекает ток,отрицательного (условно)направления,При нормальной работе блок управления управляющими ключами обеспечи пает импульсы управления без перекрытия во времени....

Номер патента: 1243104

Опубликовано: 07.07.1986

Авторы: Богданович, Грель, Прохоренко

МПК: H03K 3/281

Метки: мостовой, мультивибратор

...27 нагрузки,остовой мультивибратор работаетследующим образом.При вкпючении напряжения питания возникает ток через резистор24, переход база-эмиттер транзистора3 и нагрузку 25, Это приводит к открыванию транзистора 3. Ток коллектора транзистора 3, протекая черезрезистор 17, открывает транзистор 1 0и потенциал на выходе 8 увеличивается, Возникает тою заряда конденсатора 23 который еще больше открывает транзистор 3, а также открываеттранзистор 12, ток коллектора которого, протекая через резистор 21,открывает транзистор 1. Этот процессносит лавинообразный характер и приводит к насыщению транзисторов 1 и10, На выхоце 7 установится низкий,а ня выходе 6 - высокий потенциалы.По мере заряда конденсатора 23ток заряда уменьшается, я следовательно,...
