B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры

Номер патента: 2003607

Опубликовано: 30.11.1993

Автор: Писарев

МПК: B65G 47/36

Метки: перемещения, съема

...подвесной конвейер, транспортирующий изделия 1, подвешен ные на крюках 2, шарнирно связанных с подвеской (кареткой) 3 подвесного конвейера в точке 4, вокруг которой очерчена по окружности рабочая поверхность зева крюка. Последние взаимодействуют криволинейным (в пространстве) упором 5, отклоняющим крюки 2 по вертикали при их перемещении по трассе 6 в Формула изобретенияУСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ И СЪЕМАИЗДЕЛИЙ, включающее подвесной конвейер с шарнирно установленным на его подвеске крюком и неподвижно смонтированные криволинейный упор для поворота крюка и расположенный в зоне криволинейного упора с возможностью направлении стрелки на фиг.2. Трасса 6 пересекается с упором 5 в точках 7 и 8. Крюкикасаются сталкивателя 9...

Номер патента: 2003608

Опубликовано: 30.11.1993

Авторы: Франц, Хайнц

МПК: B65G 51/00

Метки: давлением, емкостями, между, различным, транспортировки

...углубление 27 для ввода затвора, а также уплотнительное кольцо 28. Функции этого специального стопора следующие: при задвинутом затворе 4 или б (затвор открыт) при монтаже или ремонтных работах стопорный болт 26 из положения И (рабочее положение) приводится в положение 1(положение стопорения, ремонтное положение), В этом положении стопорный болт 26 входит в углубление 27 для затвора; таким образом предотвращается нежелательное движение затвора, Стопорный болт 26 и корпус давления шлюза 2 выполнены так, что стопорный болт 26 всегда должен быть вмонтирован, работа без стопорного болта 26 невозможна, так как во время работы отверстие в корпусе давления должно быть закрыто. Чтобы стопорный болт 26 привести из положения 1 в положение И, его...

Номер патента: 2003609

Опубликовано: 30.11.1993

Авторы: Бурмакин, Демидов, Путилов, Сизых

МПК: B65G 53/24

Метки: исследования, пневмотранспортирования, сыпучих

...барабанный лопастнойпитатель 3, знергопитатепь 5, источник 640 сжатого воздуха, клапан 8, переключатель11, вентилятор 14, вакуум-насос 18 связаныс единым пультом 19 управления технологическими процессами пневматранспортирования,Транспортный трубопровод 7 состоитиз трех ступеней труб различных диаметров, причем каждая последующая ступеньбольшего диаметра. Ступени связаны между собой переходами 20, Каждая ступень50 транспортнога трубопровода 7 Оборудованапрозрачными вставками 21 для визуальногонаблюдения за процессом пневматранспортироваия и измерительными приборами 22для сьема параметров пневмотранспортира 55 вания, которые установлены в характерныхточках трубопровода 7. Измерительные приборы 22 связаны через информационно-вычислительный...

Номер патента: 2003610

Опубликовано: 30.11.1993

Авторы: Баркан, Геер, Осипов

МПК: B65G 57/30, B65H 31/00

Метки: плоских, укладки, штабель

...связаны с приводом их совместного поворота в вертикальной плоскости,2 Б представляющим собой силовой цилиндр 9,шток 7 которого связан с регулятором хода8, выполненным в виде резьбовой втулки 11с амортизатором 12. Привод совместногоповорота в вертикальной плоскости во взв 30 имно противоположных направлениях рычагов Б накопителя штабеля аналогиченприводу механизма подъема, Накопительпредназначен для удержания штабеля 10 навесу. Регулятором хода 8 производится из 3 Б менение вылета полки 4, из-за чего меняется расстояние между осью стержня 2 иторцом полки 4, Внутри к станине 1 прикреплены неподвижные направляющиестенки 13, 14 и 15, образующие шахту, слу 40 жащую для ориентации штабеля 10, а торцовая стенка 16 выполнена в виде...

Номер патента: 2003611

Опубликовано: 30.11.1993

Автор: Урпо

МПК: B65G 59/00

Метки: лесоматериалов, разгрузки, штабеля

...двумя цепными звездочками 21 и 22, в результате образуется по существу горизонтальная часть цепного конвейера, несущего доски. Одна из цепных звездочек 22 связана с приводом (не показан). Один из ленточных шкивов верхней ленты 24 через цепь 23 тоже соединен с укаэанным приводом.К раме верхнего конвейера с возможностью поворачивания прикреплен рычаг 25, На конце этого рычага имеется измеритель скорости е виде активного колеса 26, касающегося поверхности самого верхнего слоя штабеля досок, Это активное колесо измеряет скорость перемещения вышедшего из штабеля слоя досок и результат этого измерения используется формирователем 27 сигнала снижения скорости, входящим в блок регулирования скорости 26, 27), выход которого связан с приводом...

Номер патента: 2003612

Опубликовано: 30.11.1993

Авторы: Нижечик, Штейнберг

МПК: B65G 57/00, B65G 60/00

Метки: расштабелирующая, штабелирующая

...и корзин,Снабжение кривошипно-шатунных механизмов регулируемыми по длине шатун 200361250 ными тягами обеспечивает точность установки двух кареток на боковинах по высоте.Обеспечивается переналадка машины(кареток и копиров) на другой типоразмерящика или корзины благодаря тому, что регулирование положения по высоте захватови копиров осуществляется в соответствии сдлиной тяги,Синхронная работа противоположнорасположенных кареток обеспечиваетсятем, что кривошипно-шатунные механизмыкинематически связаны между собой посредством связанного с.приводом вала, несущего на концах звездочки, огибаемыезамкнутым цепным контуром каждая,огибающим в свою очередь вторую звездочку,закрепленную на шатуне соответствующегокривошипно-шатунного...

Номер патента: 2003613

Опубликовано: 30.11.1993

Авторы: Гендлина, Зимонин, Тишков, Усольцев

МПК: B65G 65/34

Метки: бункера, выпуска, сыпучего

...ветвью.На чертеже представлена схема предлагаемого устройства.Устройство включает в себя раму 1; на 25которой установлены направляющие ролики 2 с уложенной на них бесконечной гибкойлентой 3, а также тормозное устройство 4 иборта 5,Устройство работает следующим образом. Считаем, что в исходном состоянии онозагружено сыпучим материалом, тормозноеустройство 4 включено и лента З.не имеетвозможности перемещаться по роликам 2.Силу 6 тяжести сыпучего материала, воздействующую на ленту 3, можно разложитьна две составляющие: нормальную й и скатывающую Г, Нормальная составляющаяобразует силу сопротивления, пропорциональную коэффициенту трения сыпучего материала о резиновую поверхность 45 на на ролики, отличающееся тем, что грузонесущая ветвь...

Номер патента: 2003614

Опубликовано: 30.11.1993

Автор: Маловичко

МПК: B65G 67/24

Метки: бункера, вагона, глыб, железнодорожного, монолитных, твердых

...оси шпура и поверхности намеченного разлома, с помощью силовых элементов (СЗ) - гидравлических, клиньев и т,пОтверстия (шпуры) под силовые элементы выполняют сверлами, перфораторами или огбойными молотками.Очистку бункеров. загрязненных прочными монолитными глыбами; согласно предлагаемому способу выполнят следующим образом.Сначала выполняют в глыбе 8 встречно направленные отверстия 16, 17, угол р между осями которых превышает 90 (фиг.5), и откалывают кусок 21 путем создания в отверстиях (шпурах) 16, 17 СЗ усилий, достаточных для разрушения материала глыбы 8, Отколовшийся кусок 21 при необходимости дробят и удаляют, Выполнив шпур 19, производят откол следующего куска глыбы 8 с помощью СЭ, вставленного в этот шпур в необходимом для раскола...

Номер патента: 2003615

Опубликовано: 30.11.1993

Авторы: Муравлева, Привалов, Северинова, Тюленев, Штылев

МПК: B65G 67/24

Метки: грузов, грунтов, рыхления, смерзшихся

...плоскости, Дополнительная рама 4 снабжена наклонными подкрылками Б, которые взаимодействуют с накладной рамой 1. На накладной раме 1 смонтирована тяговая лебедка 6, которая с помощью рычага 7 связана со штырями 8 виброрьиаителя 9. Штыри 8 виброрыхлителя 9 смонтированы на дополнительной раме 4.Устройство работает следующим образом.Штыревой виброрыхлигель 9 с накладной рамой 1 и дополнительной рамой 4 устанавливается на верхнюю обвязку полувагона 3 и с помощью фиксаторов 2 захватываются за нее. Под действием вибрации штыри 8 вибратора 9 полностью заглубляются в смерзшийся груз 10, послечего включается тяговая лебедка б, котораячереэ рычаг 7 передает тяговое усилие кштырям 8 виброрыхлителя 9.Штыри 8 виброрыхлителя 9 в...

Номер патента: 1786771

Опубликовано: 15.12.1993

Автор: Омаров

МПК: B65G 23/00

Метки: конвейер

...вертикальной составляющей усилия, создаваемого скоростным на 30 пором струи воздуха, подаваемого поддавлением из сопел 18При отсутствии подачи струи воздуха иостановке грузонесущего органа последнийопускается и опирается на боковые стенки35 23 желобов 9.(56) Авторское свидетельство СССРМ. 391022, кл. В 65 6 15/26, 1971,Авторское свидетельство СССР40 % 736526, кл. В 65 6 1700, 1976. Формула изобретения 1. КОНВЕЙЕР, включающий бесконечно замкнутый грузонесущий орган и привод с подводящими каналами и соплами, расположенными наклонно к направлению движения грузонесущего органа с возможностью подачи рабочей среды на лопатки, отличающийся тем, что, с целью снижения Энергоемкости конвейера путем уменьшения потерь рабочей среды, он...

Номер патента: 2004467

Опубликовано: 15.12.1993

Авторы: Вортман, Иоссель, Кощеев, Липатов, Стряпин

МПК: B65G 15/00

Метки: конвейер, крутонаклонный

...3,Токосъемники 3 посредством токопроводов 4 соединены с одной клеммой переключателя 5, Над грузонесущейповерхностью 1 размещены электроды 6 свозможностью постоянного контакта странспортируемым материалом 7. Электроды 6 посредством токопроводов 8 соединены с второй клеммой переключателя 5,общий вход которого соединен с отрицательным полюсом источника 9 постоянноготока, а два других входа - с положительнымполюсом источника.Конвейер работает следующим образом.Предварительно для материала, который предполагается транспортировать, определяется знак его злектрокинетическогопотенциала, соответствующий знаку ионовв порах материала, что выполняется известными методами, например, в электроосмотической ячейке.В зависимости от определенного...

Номер патента: 2004468

Опубликовано: 15.12.1993

Авторы: Бондаренко, Локтионов, Ошеров, Пашков

МПК: B65G 19/20

Метки: конвейера, скребкового, тяговая, цепь

...отверстиями, закрепленные на звеньях посредством скоб с нарезкой на их 55 концах и крепежных гаек, в каждом сквозном отверстии скребка выполнен конический участок, причем малое основание конуса обращено в сторону рабочей поверхности скребка, э на каждой крепежной гайке выполнена коническая поверхность для контакта с поверхносты конического участка сквозного отверстия, при этом величины конусности отверстия и гайки равны.Такое выполнение скребка и крепежных гаек приводит к тому, что при закручивании крепежных гаек их конические поверхности контактируют с соответствующими поверхностями сквозных отверстий скребка, в результате чего на контактирующих поверхностях возникает сила трения, препятствующая самопроизвольному откручиванию...

Номер патента: 2004469

Опубликовано: 15.12.1993

Авторы: Присяжная, Присяжный

МПК: B65G 19/24

Метки: конвейера, орган, рабочий, скребкового

...тем, что ра бочий орган скребкового конвейера содержит пластину, изогнутую в вертикальной плоскости, В поперечном сечении пластина выполнена в виде полукольца, края которого имеют отогнутые участки, расположенные перпендикулярно к направлению З 0 движения рабочего органа, По нижнему краю рабочего оргаа закреплена щетка.На фиг, 1 изображен рабочий органскребкого конвейера, на фиг, 2 - то же, вид сбоку, .35 Формула изобретенияРАБОЧИЙ ОРГАН СКРЕБКОВОГО .КОНВЕЙЕРА, содержащий пластину, изогнутую в вертикальной плоскости, отличающийся тем, что, с целью повышения надежности в работе рабочего органа и, увеличения его производительности, рабочий орган в поперечном сечении выполнен 45 Рабочий орган скребкого конвейера содержит тяговую цепь...

Номер патента: 2004470

Опубликовано: 15.12.1993

Авторы: Куницын, Перельман, Соколов

МПК: B65G 19/24

Метки: конвейера, орган, скребкового, транспортирующий

...не более длины среднего звена цепи, при этом скребок и планка установлены внутри среднего звена цепи, а пазы скребка и планки имеют ширину, равную ширине этого звена,На фиг. 1 изображен вид в плане транспортирующего органа с разборной тяговой цепью; на фиг. 2 - разрез по А - А на фиг, 1.Транспортирующий орган скребкового конвейера содержит скребок 1 и планку 2, выполненную в виде скобы, концы которой Формула изобретенияТРАНСПОРТИРУЮЩИЙ ОРГАН СКРЕБКОВОГО КОНВЕЙЕРА, преимущественно одноцепного с оазборной тяговой цепью, включающий установленные на тяговой цепи скребок с пазами и планку, соединенную со скребком, отличающийся тем, что, с целью повышения надежности, йланка выполнена в виде скобы, концы которой соединены со скребком,...

Номер патента: 2004471

Опубликовано: 15.12.1993

Автор: Мелия

МПК: B65G 23/18

Метки: конвейера, магнитофрикционный, привод

...большему основанию обратно пропорционально длины дуги (1 о) охвата обоймы 3 барабана к длине рабочего участка контакта ( р) тягового органа 4 с ферромагнитными 10 ветвей 6 конвейера, выполненными в виде полос, Для обеспечения плотного прилегания магнитных блоков 5 друг к другу полюсные наконечники выполнены со скосом под углом, образуемым вертикальными осями соседних магнитных блоков 5 при их расположении на обоймах 3 барабанов 1 и 2. Барабаны 1 и 2 связаны между собой дополнительной трансмиссией 11 с передаточным отношением 1: 1, а ведущий барабан 1 ки ематически связан через редуктор 12 с электроприводом 13, на выходном валу которого установлено электромагнитное тормозное устройство 14 нормально закрытого типа. Полюсные наконечники 7,...

Номер патента: 2004472

Опубликовано: 15.12.1993

Автор: Матвеев

МПК: B65G 25/00

Метки: лесоматериалов, перемещений, шаговых

...того, устройство содержит гидро- цилиндр 49 подъема и опускания пильного диска 34, его распределитель 50 с магнитом 51, напорную 52, сливную 53, и промежуточную 54 магистрали и предохранительный клапан 55,Система управления устройства также содержит задатчик 56 позиций останова с реле 57 - 60, включающими и отключаемыми кнопочными постами 61 - 64, концевые выключатели 65 и 66 исходного и крайнего положений пильного диска 34 и концевой выключатель 67 ножной педали, промежуточные реле 68-71, кнопку 72 и промежуточное реле 73. При этом указанные аппараты входят в блок 74 автоматизированных шзговых перемещений, который соединен с задатчиком 56. Устройство для щаговых перемещений лесоматериалов работает следующим образом.По окончании...

Номер патента: 2004473

Опубликовано: 15.12.1993

Автор: Матвеев

МПК: B65G 25/00

Метки: лесоматериалов, перемещений, шаговых

...1513 привода центрирующего ролика 14, установленного в качающихся в вертикальнойплоскости рычагах 15 и 16, закрепленных спомощью шарниров 17 на бортах 18 и 19,которые, например, выполнены швеллераобразными и установлены на общем основании Ролик 14 расположен свозможностью перемещения в вертикальной плоскости выше на уровнеуровнягрузонесущих траверс или ниже их на уровеньс помощью связанного с рычагами15 и 16 силового цилиндра 20 качания рычагов. Центрирующий ролик 14 установлен нарычагах 15 и 16 при помощи вала 21, накотором закреплен кривошип 22, с которым 30соединен шарнирно закрепленный на рычагах силовой цилиндр 13,Датчики 23 - 27 угловых перемещений,взаимодействующие с водилом 28, закрепленным на валу 21 ролика 14, размещены...

Номер патента: 2004474

Опубликовано: 15.12.1993

Авторы: Захаров, Чекулаев, Шоржин

МПК: B65G 27/00

Метки: вибрационный, питатель

...2 реактивную плиту 3 с установленным на ней в подшипниках 4 подпружиненным вертикальным валом 5, 20044745 10 15 ше, чем в замененном им шаре, подобном шару 22, что создает большую динамич ность в упругой системе и обеспечивает ты,25 30 35 40 45 50 55 связанным с чашей 6, кулачки с упорами 7 и промежуточной плитой 8 и вибровозбудитель 9 колебаний.Промежуточная плита 8 установлена на реактивной плите 3 посредством шарнирных опор 10. Вибровозбудитель 9 колебаний выполнен в виде электромагнитного вибратора 11, якорь 12 которого жестко закреплен на подпружиненном пружинами 13 и 14 валу 5, а кулачки 15 шарнирно при помощи осей 16 и шариков 16 закреплены на чаше б и с возможностью взаимодействия с упорами 7, расположенными в...

Номер патента: 2004475

Опубликовано: 15.12.1993

Автор: Пустынский

МПК: B65G 27/00

Метки: емкости, накопительной, подачи, пустынского, сыпучего

...находящегося между примыкающими к нему боковыми стенками течек, по ширине меньше размеров по ширине соответствующего участка нижерасположенной транспортирующей поверхности. На фиг, 1 изображено предлагаемое устройство; на фиг, 2 - то же, разрез; на фиг.3 - разрез А - А на фиг, 1; на фиг. 4 - вид по стрелке Б на фиг. 1;Предлагаемое устройство состоит из короба 1 с транспортирующими поверхностями 2, расположенными одна над другой, и загрузочной площадкой 3, к которой прикреплены продольные вертикальные ребра 4, образующие продольные каналы, Короб 1 снабжен вибровозбудителем 5. В зугрузочной части короб 1 опирается на опорные рычаги б с шарнирами 7 и 8, а в разгрузочной части - на опорные упругие элементы (пружины) 9. В...

Номер патента: 2004476

Опубликовано: 15.12.1993

Авторы: Власов, Проскурякова

МПК: B65G 27/08, E21F 13/08

Метки: вибрационный, питатель

...электродвигатели переменного тока с числом оборотов 3000, 1500, 1000, 750 в мин, и частоту собственных колебаний платформы 3 необходимо согласовать с этими величинами, Иначе возникает необходимость в усложнении конструкции. т. е. вводить редуктор, его защищать от и росыпи и т. д. При частоте например, 300, кол/мин платформа получается очень жесткой, тяжелой, а при маленьких частотах -1000, 750 кол/мин - резко уменьшается скорость движения горной массы по ней. Для указанной жесткости платформы 3 наиболее приемлема частота 1500 кол/мин в условиях максимального ее нагружения. Длина платформы должна быть 1,8-2,0 м, Как показывает опыт лабораторных исследований и практика использования вибропогрузочных устройств на рудниках, при такой длине...

Номер патента: 2004477

Опубликовано: 15.12.1993

Авторы: Бельмач, Иванов, Колесников, Михайлов, Рахья

МПК: B65G 45/00

Метки: конвейера, ленты

...распространение пыли заего пределами. Устройство для очистки ленты конвейера установлено под холостой ветвью ленты1 в зоне перегрузки сыпучего материала исодержит барабан 2 со щетками 3 в виде5 полимерных или стальных нитей, Барабан 2выполнен полым с отверстиями 4 в его стенке, Барабан 2 установлен в корпусе 5, имеющим окно б в верхней части стенки состороны укрытия 7. Устройство имеет возду 10 ховоды 8. соединенные одними концами свнутренней полостью барабана 2, другими -с нижней частью укрытия 7 через приемныеокна воЗдуховодов 11. Кожух 5 и укрытие 7уплотнены резиновыми шторками 9. Уст 15 ройство снабжено приводом 10,Устройство работает следующим образом. При движении конвейерной ленты 1сыпучий материал падает с нее на...

Номер патента: 2004478

Опубликовано: 15.12.1993

Авторы: Вортман, Иоссель, Липатов, Семенов, Стряпин

МПК: B65G 45/00

Метки: конвейера, ленты

...на раме 10 конвейера с помощью узла 15 крепления, выполнен из электропроводящего материала и размещен над лентой б перед электродом 5, при этом он соединен токопроводом 16 с первым входом переключателя 3 и снабжен прижимным приспособлением 17.Устройство работает следующим образом,При транспортировке влажных капилляр- но-пористых материалов и редварительно определяют знак его электрокинетического потенциала, соответствующий знаку ионов в порах материала, что выполняется известными методами, например, в электроосмотической ячейке.В зависимости от определенного знака электрокинетического потенциала материала выбирают соответствующее положение переключателя 3, обеспечивающее такое подключение электрода 5 и скребка 1 к источнику 8 тока, при...

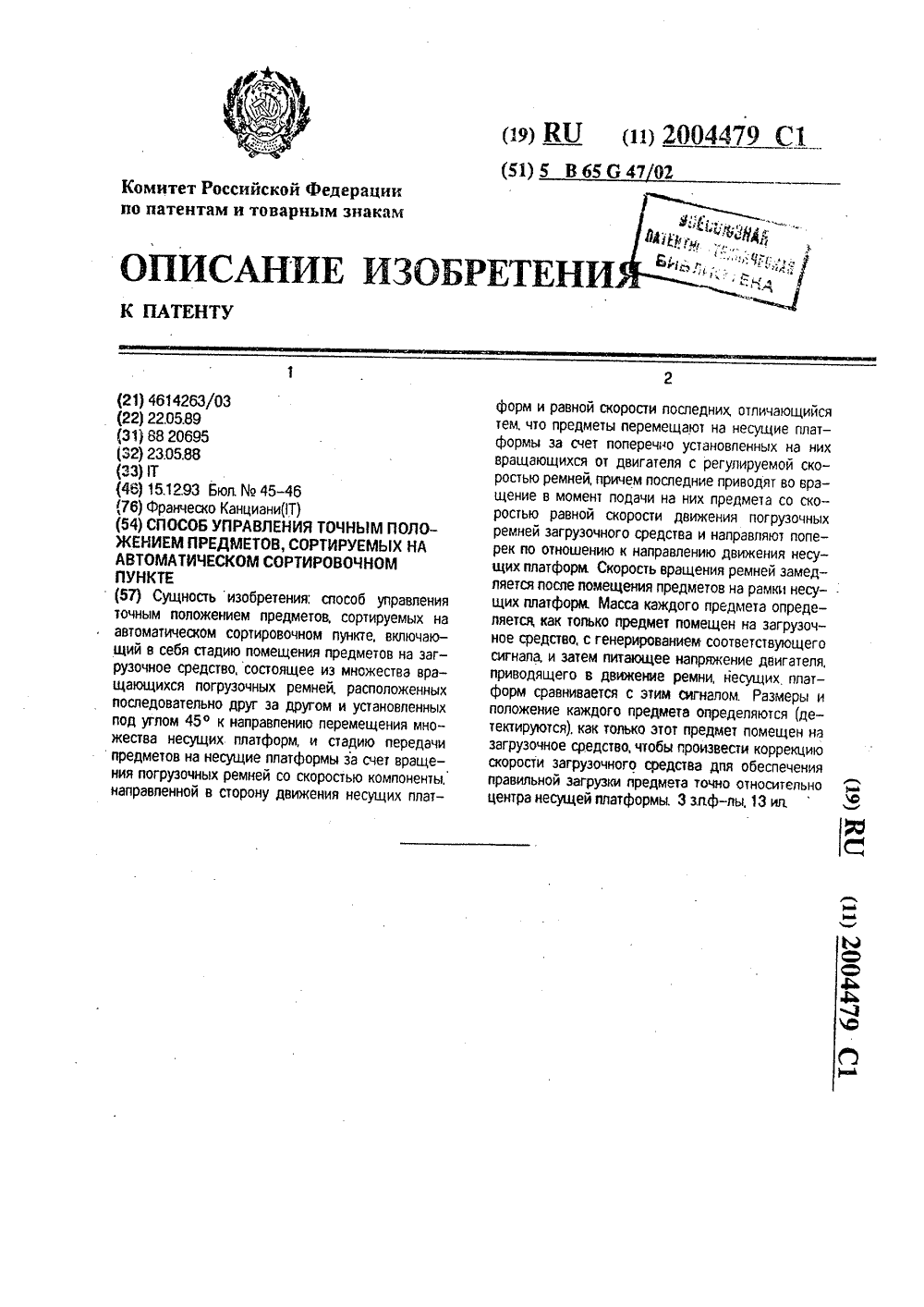

Номер патента: 2004479

Опубликовано: 15.12.1993

Автор: Франческо

МПК: B65G 47/02

Метки: автоматическом, положением, предметов, пункте, сортировочном, сортируемых, точным

...устранить излишнюю кинетическую. энергию, настоящий способ предусматривает решение поглощающего типа, ноуправляемое.Когда предмет переходит на платформу,ремень платформы движения со скоростью,равной компоненте ЧП 1. Это управление создается центральным компьютером и позволяет предотвратить опрокидываниепереходящего предмета, С этого моментаремень платформы замедляется в соответствии со спадом замедления, управляемымопределенным устройством управленияприводом. описанным ниже. Следовательно, поглощаемая кинематическая энергияи реобра зуется противодействием устройства управления движению ремня, а замедление управляемое, так как системаавтоматически компенсирует изменение кинетической энергии предметов, имеющихразличные...

Номер патента: 2004480

Опубликовано: 15.12.1993

Авторы: Кот, Цехмистро, Цыпляков, Швец

МПК: B65G 47/18

Метки: длинномерных, накопления

...под поперечным цепным транспортером,Привода плоских секторов 8-10 выполнены в виде пневмоцилиндров 11 - 13, корпус 14 последних посредством подшипниковых опор 15 и рамы 16 установлены на опорной плите 1. Штоки 17-19 пневмоцилиндров 11-13 шарнирно соединены посредством осей 20-22 с плоскими секторами 8 - 10. 5 10 15 20 25 30 35 40 45 50 55 Предлагаемое устройство работает следующим образом.После прокатного стана длинномерные изделия подаются .на поперечный цепной транспортер, а затем последним перемещаются к устройству для накопления длинно- мерных изделий. При поступлении на выходную часть поперечного цепного транспортера длинномерные изделия посредством его же цепей сбрасываются на основания 2-4 под разными углами к продольной...

Номер патента: 2004481

Опубликовано: 15.12.1993

Авторы: Александров, Белан, Елтышев, Железняков

МПК: B65G 47/22

Метки: подачи, поштучной, рулонных

...включении оператором электродвигателя 7 привода отсекателя 2 ротор по 15 следнего поворачивается на угол 900, арулон ткани, расположенный между двумявзаимно перпендикулярными лопастями 6,перекатывается с наклонного стеллажа 1 налоток подхвата 3. В конце поворота ротора20 срабатывает оптопара 11-12 следящей системы, которая отключает электродвигатель7 привода отсекателя и переключает на рабочий ход пневмоцилиндр 21 привода тележки 4. Тележа 4 через тросовую систему25 22 выдвигается иэ-под наклонного стеллажа1 в сторону рольганга 24 промерочно-браковочной машины и перемещает к нему рулон23 ткани, расположенный на лотке подхвата3. При перемещении тележки трос 17 сматы 30 вается с подпружиненной катушки 5 и закручивает пружину последней....

Номер патента: 2004482

Опубликовано: 15.12.1993

Автор: Матвеев

МПК: B65G 13/00, B65G 47/34

Метки: лесоматериалов, подачи

...установленные с приводным барабаном 4 и расположенные выше уровняцепного конвейера (грузонесущих траверс) на уровне .Привод устройства имеет один электродвигатель 5 но три различные кинематические цепи, При этом наряду с основной кинематической цепью с редуктором 6, посредством которой двигатель 5 связан с валом 11 дополнительного центрирующего ролика 9 через муфту 12, здесь используется первая и вторая дополнительные кинематические цепи,Первая дополнительная кинематическая цепь связывает вал 11 дополнительного ролика 9 посредством ведущего 13 и ведомого 14 колес и цепи 15, а также цепи 16 и аналогичных колес 17 и 18 с валом 19 приводного барабана 4. Цепи 15 и 16, соединяющие валы 11 и 19, могут быть установлены с провисанием...

Номер патента: 2004483

Опубликовано: 15.12.1993

Автор: Матвеев

МПК: B65G 47/34

Метки: лесоматериалов, подачи

...выполнен почти аналогично первому варианту, но с той лишь разницей, что дополнительный ролик 9 выполнен цилиндрическим и с большим радиусом, чем ведущая звездочка 4. При этом функции общего центрирующего ролика выполняет ролик 8. Это позволяет при наличии ролика 9 с большим радиусом иметь расстояния между валами 10 и 11 таким же, что и в первом варианте, т. е. оба этих варианта могут быть выполнены унифицированными,Система управления применительно к первому и второму вариантам устройство содержит основные контакты 54-57 крестового переключателя и его, например, центральный контакт 58, а также контакты 59 и 60 первой и второй ножных педалей. Эти контакты включают и отключают промежуточные реле 61 - 67.Кроме того, система управления...

Номер патента: 2004484

Опубликовано: 15.12.1993

Автор: Отмар

МПК: B65G 59/06, B65H 3/08

Метки: листов, обрабатывающий, подачи, узел

...между ними горизонтальных участка 13, 14, Каждый из упомянутых участков 10-14 может иметь любую длину и в крайнем случае представлять собой лишь точку перехода одной дуги окружности в другой, причем предпочтительно данные дуги являются четвертями круга.Направляющие 9 могут быть врезаны в плиты 7, например, с помощью концевой фрезы, и ани имеют ширину, обеспечивающую перемещение по ним двух взаимодействующих с ними катков 15 без заклинивания, но и почти без зазора, В данном случае катки 15 попарно посредством горизонтальных осей установлены на носителе 16. Носитель 16 через шаровой шарнир 17 соединен с одним концом шатуна 18, регулируемого по длине по образцу стяжной муфты, Другим концом шатун 18 через второй шаровой шарнир 19...

Номер патента: 2004485

Опубликовано: 15.12.1993

Авторы: Костерин, Кудрявцев

МПК: B65G 61/00

Метки: выработок, горных, ленточный, перегружатель

...положение разгрузочного барабана по длине стрелы безостановок перегружателя,На фиг, 1 изображена общая схема ленточного перегружателя; на фиг. 2 - попереч 50 ное сечение по А-А на фиг. 1; на фиг. 3 - видпо стрелке Б фиг. 1.Ленточный перегружатель содержит ходовую опорную тележку 1, на которой установлены приводные 2, отклоняющие55 натяжные 3 и неподвижный 4 барабаны,огибаемые бесконечной конвейерной лентой 5, раму конвейера в виде стрелы, имеющей разгрузочную секцию 6 с продольныминаправляющими 1. 8 и 9 и загрузочную секцию с лотком 10, гидроципиндры 11 с блока2004485 50 Формула изобретения и приводом с приводными барабанами, при этом стрела и привод с приводными барабанами размещены на опорной тележке, отличающийся тем, что, с...

Номер патента: 2004486

Опубликовано: 15.12.1993

Авторы: Липаков, Тамбулатов

МПК: B65G 63/02

Метки: перегрузки, транспортировки

...направляющих тележки установлены с возможностью взаимодейст вия с грузовой платформой.Новизной является то, что соединениегрузовой платформы с шасси в виде пространственного пантографа позволяет переместить платформу в вертикальном 10 направлении (в местах загрузки-разгрузки)при горизонтальном перемещении шасси.На фиг. 1 изображено предлагаемое устройство во время перемещения транспортной тележки к позиции загрузки; на фиг. 2 15 - транспортная тележка на позиции загрузки в момент начала подьема грузовой платформы; на фиг. 3 - транспортная тележка с поднятой платформой в момент загрузки; иа фиг. 4 - транспортная тележка на позиции.20 разгрузки с опущенной платформой.Устройство для транспортировки и перегрузки иэделий содержит привод 1,...
