B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры

Номер патента: 1392005

Опубликовано: 30.04.1988

Автор: Судариков

МПК: B65G 47/14

Метки: выдачи, заготовок, поштучной

...риг. 1 схематично изображено устройство; на фи.г. 2 - прижимной О ролик с копиром; на фиг. 3 - положение захватов в момент сброса лишних заготовок.Устройство содержит бункер 1, цепной пластинчатый конвейер 2 с захвата(5 ми 3, взаимодействующий своими роликами 4 с расположенными под конвейером 2 копиром 5 в виде плоского участка с выступом а, определяемым по формуле 20а Й з 1 пЫ,где ь - угол наклона конвейера;(1 - диаметр заготовки.Копир 5 установлен под рабочей ветвью конвейера 2, а плоский учас ток параллелен рабочей ветви. На раме (не показана) устройства над плоским участком копира 5 расположен прижимной ролик 6, взаимодействующий с захватами 3 конвейера 2. Для того чтобы заходящий на капир 5 захват 3 Ъе поджимался роликам 6, ось...

Номер патента: 1392006

Опубликовано: 30.04.1988

Авторы: Туркин, Черноморский

МПК: B65G 47/38

Метки: бревен, конвейера, сбрасывания

...лесных складах леспромхозов и найдет применение в лесной и деревообрабатывающей промыпленности.Цель изобретения - повышение на - дежности работы устройства.На чертеже изображено устройство, вид в плане. ОУстройство для сбрасывания бревен с конвейера включает раму 1, на которой в горизонтальной плоскости Л-А шарнирно на осях 2 установлены параллельно один другому двуплечие рыча ги 3, связанные одними концами тягой 4, сталкивающую планку 5, соединенную с другими концами двуплечих рычагов 3, и шарнирно установленный на осях 6, расположенный в плоскости 2 О Б-Б силовой цилиндр У, который воздействует одновременно на оба двуплещх рычага 3 за счет соединения одним концом через ось б с плечом одного из двуплечих рычагов 3, связанным с 25 тягой...

Номер патента: 1392007

Опубликовано: 30.04.1988

Автор: Эндеберя

МПК: B65G 47/52

Метки: между, передачи, разных, расположенными, рольгангами, уровнях

...11 и 12 равно расстоянию между роликами рольгангов 2 и 3, Грузонесущие полкивыполнены в виде стержней, усгановленных на ве 1 вях 1 О с возможносПри поступлении плиток на полки 4неподвижного К 1 они соприкасаютсяс датчиком 6. Последний включаетэлектродвигатель 7 и К 1 перемещается вниз, При перемещении полок 4 пли 1ки с расположенной ниже полки 4 опускаются на вращающиеся ролики Р 3 иперемещаются в противоположном направлении. 2 ил. тью расположения и одной горизонтальной плоскости на их вертикальныхучастках.На фиг, 1 обозначены: Н - расстояние между рольгангами 2 и 3; 1расстояние между ветвями 10, 11 и 12и роликами рольгангов 2 и 3; Н/прасстояние между грузонесущими пол 10 ками 4,Устройство для передачи иэделиймежду рольгангами, р...

Номер патента: 1392008

Опубликовано: 30.04.1988

Автор: Семенов

МПК: B65G 47/52

Метки: передачи, штучных

...лоток, имеющий форму Ч-образного ложемента с планкой 7, этот же конец рычага введен в ограничитель 8 в виде установленного на .основании 1 кронштейна с прорезью, ЗОНа другом плече рычага 4 установлено приспособление возврата лотка н исходное положение в виде установленного вдоль плеча рычага со средством фиксации 9 стержня 10 с гру зом 11, который может быть перестановлен вдоль стержня О и зафиксирован средством 12 в любом положении на стержне 10.Над рамой 5 с роликами б и планкой 40 7, образующими н сборе лоток для приема изделия, расположен соосный лотку подающий конвейер 13 для штучных изделий 14. Под поворотным лотком расположен приемный скат 15 с 45 кромкой 16 для взаимодействия с планкой 7.Устройство работает следующим...

Номер патента: 1392009

Опубликовано: 30.04.1988

Авторы: Гончаренко, Наутный, Стефанский, Ходосов

МПК: B65G 47/80

Метки: перегрузочное

...едст вам пневмоцилиндр а поворота, рейки 17 и колеса 16 и опускания изделия 11 на другой конвейер С 10 возвращается в исходное положение, 5 ил,установлена крестовина 13, а в фланце 14 соосно штоку 8 выполнено отверстие 15, которое имеет также форму крестовины, но с несколько большими размерами (фиг, 3,5). При симметричном расположении элементов крестовины 13 относительно элементов отверстия 15 (фиг. 3,5) во время вертикального перемещения штока 8 крестовина 13 может беспрепятственно проходить через отверстие 15, занимая относительно Фланца 14 верхнее (фиг, 2) или нижнее (фиг, 1),.положение. Механизм поворота выполнен в виде закрепленного на крышке 5 пневмоцилиндра 3 зубчатого колеса 16 и находящейся с ним в зацеплении с зубчатой рейкой...

Номер патента: 1392010

Опубликовано: 30.04.1988

Автор: Петренко

МПК: B65G 53/28

Метки: ввода, горизонтальный, пневмотранспортной, сыпучего, трубопровод, установки

...сбеспечивающими доступ потоку воздуха между обоймой 3 и стенкой загрузочной камеры. Исполнительныч механизм 6 содержит камеру рабочего давления (атмос Ферного) 13 с патрубком 14, поршень 15, закрепленный неподвижно на штске 9, упругий элемент 16, шток 9 с регулирующим органом .". на одном. конце, опорщи поршнем 7 и свободно скользящей втулкой 18 с упругим элементом 19 на другом. В подящмной гайке 20 выполнено стверстие для подачи транспортирующего воздуха в запоршневукД полость 21, образовали ю поршнем перекрывая доступ материала в линиюпневмотранспорта. Закупорка устраняется автономно с помощью вспомогательного механизма, подключенногочерез гребенку 24. 1 ил. 15", боковой и задней стенкой эагрузочной камеры, и через отводной патрубок...

Номер патента: 1392011

Опубликовано: 30.04.1988

Авторы: Киселев, Кондаков, Кондратюк, Леус

МПК: B65G 53/46

Метки: затвор, пневмотранспортной, установки, шлюзовый

...3 и разгрузочными отверстиями соответственно вверхней и нижней его частях, загрузочное 3 отверстие смещено относи"тельно вертикальной плоскости симметрии корпуса 1 в сторону, противоположную вырезу 2. В корпусе 1 установлен ротор 4 с двумя пазами взаимноперпендикулярных лопастей 5. Ширинакаждой лопасти 5 больше величины поперечного размера проходного сечениязагрузочного отверстия 3 в горизонтальной плоскости.На внешней поверхности корпуса 1над вырезом 2 шарнирно закреплен Гобразный рычаг 6, на свободном концекоторого укреплен наборный груз 7, вместе перегиба полок рычага 6 на ша.рикоподшипнике 8 смонтирован ролик 9. 40Затвор работает следующим образом.При достижении заданного верхнего уровня продукта в воронке над затвором сила...

Номер патента: 1392012

Опубликовано: 30.04.1988

Авторы: Гершов, Левадный, Махов

МПК: B65G 65/30, B65G 69/18

Метки: перегрузки, сыпучих

...работы по совмещению вертикальных осей контейнера 11 и конического пояса 2, что существенно облегчает условия работы при перегрузке сыпучего материала из контейнера 11 в емкость 1.При постановке контейнера 11 на конический пояс 2 опорный пояс 3 надавливает на концы верхних тяг 8 подпружиненных толкателей 6.Тяги 8 опускаются вниз, горизонтальные планки 9 передают движение нижним тягам 7, последние опускаются вниз вместе с траверсами 5, вследствие чего клапан 4 открывается. Опорный пояс 13 ложится на корпус 10. Пружина на нижней тяге 7 находится в сжатом состоянии. После установки контейнера 1 на конический пояс 2 и корпус 10 опускается вниз крюк подъемного механизма, Вместе с ним опускается вниз стержень 15, нижняя крышка 14 откры....

Номер патента: 1392013

Опубликовано: 30.04.1988

Авторы: Золотухин, Ковров, Кузнецов, Куприн

МПК: B65G 69/20

Метки: единица, лесосплавная

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Ызобретение относится к воднойтранспортировке измельченного древесного сырья и может быть использовано в лесной, целлюлозно-бумажной идеревообрабатывающей промышленностипри молевом сплаве до несудоходнымрекам.Цель изобретения: - повышение эффективности сплава лесосплавной единицы,Способ осуществляют следующим об-,разом. Контейнеры загружают в местах 15 лесоразработок, тяготеющих к несудоходным рекам молевого лесосплава, измельченным (усковым) древесным сырьем, формируют из них транспортные единицы молевого сплава в виде тре угольника, ромба или "звезды", способные к...

Номер патента: 1392311

Опубликовано: 30.04.1988

Авторы: Абатуров, Штанько

МПК: B65G 33/14, F23J 1/02

Метки: вывода, газогенератора, давлением, золы, работающего

...дополнительному винту 16, который в это время поджимается к основному винту 13 пружинами 17, так что расстояние между торцами винтов практически равно нулю. Потребляемая 10 мощность расходуется только на транспортирование материала, При необходимости герметизации, например, при отсоединении контейнера 23, дополнительный винт 16 вращается в обратном 15 напрвлении, в результате чего между торцами винтов создается пробка из золы. Поскольку дополнительный винт 16 выполнен подвижным, то он под действием создаваемой пробки отходит на зад, т.е, раестояние между торцами винтов увеличивается до тех пор, пока величина и плотность пробки обеспечивают надежную герметизацию системы.Разрушение пробки осуществляется дополнительным винтом 16, привод 18...

Номер патента: 1393318

Опубликовано: 30.04.1988

Автор: Альберт

МПК: B65G 11/14, E04F 17/10

Метки: выпускное, мусоропровода, строительного

...предусмотрены допопцительцые тросы 14, прикрепленные к его верхней стороне и кверхним концам опор 11.Горизонтальная балка 12 внполнена0-образного сечения и имеет горизонтальные пальцы 15, входящие в отверстия 16 опор 11, Ролики 13 балки 12закрепленн по ее концам между полками,Выпускное устройство работаетследующим образом.Нижний конец троса 7 цамотян набарабан самотормозящейся ручной лебедки 17, закрепленной ня станине 2.Далее трос проходит через ролик 10короба 9 и через ролики 13 балки 12и закреплен ца станине в точке 18,находящейся приблизительно ца уровнебокового направляющего элемента,Поскольку балка 12 установлена наопорах 11 с возможностью поворота,то трос 7 может выполнять свои Аункции при различной высоте выпускногоучастка 5,...

Номер патента: 1393370

Опубликовано: 07.05.1988

Авторы: Багиев, Гаджиев, Курбанов, Мамедов

МПК: A01K 5/00, B65G 65/30

Метки: дозатор

...обравом. Прц вращении счесывающего битера4 10 эксцентрика 8 через тяги 9 переодят в возвратно-поступательное движение рамки тяг 2. При этом при движении последних вниз пальцы 4, поворачиваясь в шарнирах 3, занимают45 горизонтальное положение, упираясь своими косыми упорами 11 в боковины рамок и захватывают кормовую массу, перемещая ее к счесывающему битеру с одинаковой плотностью по всей высоте бункера 1. При движении пальцев вверх они складываются, не захватывая корм.В результате счесывающий битер обеспечивает равномерную выдачу кормов для дальнейшего использования.Формула изобретения1. Дозатор, содержащий бункер, имеющий форму усеченной пирамиды с большим верхним основанием, вдоль противоположно расположенных стенок которого...

Номер патента: 1393711

Опубликовано: 07.05.1988

Авторы: Бейлин, Ванчиков, Каверя, Кислый, Коган, Королева, Макаров, Папков, Смирнов, Токарев, Фыгин, Шубин, Щербаков, Юрьев

МПК: B65G 69/20

Метки: лесосплавных, проведения, работ

...направляющих 33 П-образ з13937ного сечения и снабжен противоскользящими зубьями 34, аналогичнымизубьям 8 захватной лапы 7. Шарнирнаяось 31 каждого клыка бревнотолкателяимеет отверстия, в которое свободновставлена рукоять 35 с ограничителями 36 поступательного перемещенияна концах.Управление силовой установкой 37и всеми устройствами системами самоходного плавучего средства 1, втом числе захватом лесоматериалов 38,осуществляется дистанционно с пульта 39 управления, расположенного врулевой рубке 40Работа устройства заключается вследующем,В зависимости от типа и объемапучков, сплачиваемых на лесоплавномрейде, длину стрелы 4 захвата посредством съемных удлинителей 11 устанавливают соответствующей наибольшей ширине пучков. Для чего...

Номер патента: 1393717

Опубликовано: 07.05.1988

Авторы: Базылев, Богород, Вайнер, Загузин

МПК: B65G 9/00

Метки: гравитационного, грузов, перемещения

...и несет на 25другом конце элемент 8 для креплениягруза, Гибкий орган 7 и гибкие элементы 2 и 3 выполнены плоскими,Гибких элементов 2 и 3 должнобыть по крайней мере три, из них два крайних элемента 3 закреплены к ра"ме по одну сторону тела 1 качения, а средний элемент 2 - по другую. Гиб.кий элемент 2 может огибать блок 9 и нести на своем конце противовес 10. Тогда гибких элементов может бытьдваеУстройство работает следующим образом.Тело 1 качения устанавливается на направляющие, образованные гибкими элементами 2 и Э, закрепленные каждая одним концом к телу качения с воэможностью навивки в противоположные стороны. Вторые их концы крепятся неподвижно к раме 6 на разной высоте. К телу качения: подвешивается гибкий орган 7, несущий грув. Под...

Номер патента: 1393718

Опубликовано: 07.05.1988

Авторы: Беляков, Зуев, Колобов, Николаюк

МПК: B65G 13/075

Метки: гравитационный, конвейер, роликовый

...работы констМ М рукции длины дуг Ь и Ь а цилиндрических поверхностей соответственно 15 минимального и максимального радиусовдолжны иметь следующие значения Группы опорных роликов 1 и 2 размещены на раме 9, При этом одна изкасательных к цилиндрическим поверхностям с меньшим и большим радиусамирасположена соответственно в плоскостях опорных поверхностей предыдущейи последующей групп роликов. Уступ,образованный разностью радиусов Ви В цилиндрических поверхностей 5и 6, является упорной поверхностьюдля взаимодействия с грузом.Гравитационный роликовый конвейерработает следующим образом.В исходном положении фигурный ролик 3 за счет противовеса 4 находится в состоянии покоя, при этом уступ,образованный разностью радиусов Ви В , расположен...

Номер патента: 1393719

Опубликовано: 07.05.1988

Авторы: Клебанов, Крук, Лещук

МПК: B65G 25/00

Метки: груза, перемещения, толкатель

...8 между груэове-.040дущим рычагом 3 и поворотными звеньями 9 и 10 расположены в пазах 12 поворотных звеньев с возможностью регулирования их положения вдоль пазов12, а ощупывающий ролик 4 установленна первом по ходу движения шарнире 8между груэоведущим рычагом 3 и поворотным звеном 9 н взаимодействует снакопленным грузом 13 или остановом(не показан),50Толкатель включает прикрепленный к звену цепи 1 кронштейн 2, грузоведущий рычаг 3 с ощупывающим роликом 4 и выступом 5, пружину 6 и упор 7. Груэоведущий рычаг шарнирно шарни" ры 8) соединен через поворотныезвенья 9 и 10 с кронштейном. Поворотное звено 9 подпружинено плоской пружиной 6 к упору 7, Поворотное звено 1 О установлено с возможностьювзаимодействия с фиксатором 11. Соотношение...

Номер патента: 1393720

Опубликовано: 07.05.1988

Авторы: Журавлев, Ломакин

МПК: B65G 25/04

Метки: конвейер, шаговый

...упорами - гайками 12 и 13 с зазором и с возможностью поПеременного нзаимоцействия с ними. На подвижной раме 4 расположены толкатели 15 с воэможностью перемещения по ее длине. Неподвижная рама 1 имеет Фиксаторы 16 для деталей.Шаговый конвейер работает следующим образом. При подаче сжатого воздуха в поршневую полость силового цилиндра 9 по стрелке а (Флг, 1) шток О перемещается влево на величину Ь, , при этом ролик 11, воздействуя в пазу 14 на рычаг 7, поворачивает лоследний, а вместе. с ним и рычаг 8 до вертикального положения, причем происходит поднятие верхней рамы 4 с упорами 15 н образуется зазор ь,(фиг. 2) междУ упорами 15 и спутниками 3,. Поворот рычагов 7 и 8 и поднятие верхней рамы 5 10 5 20 25 ЗО 4 происходит при...

Номер патента: 1393721

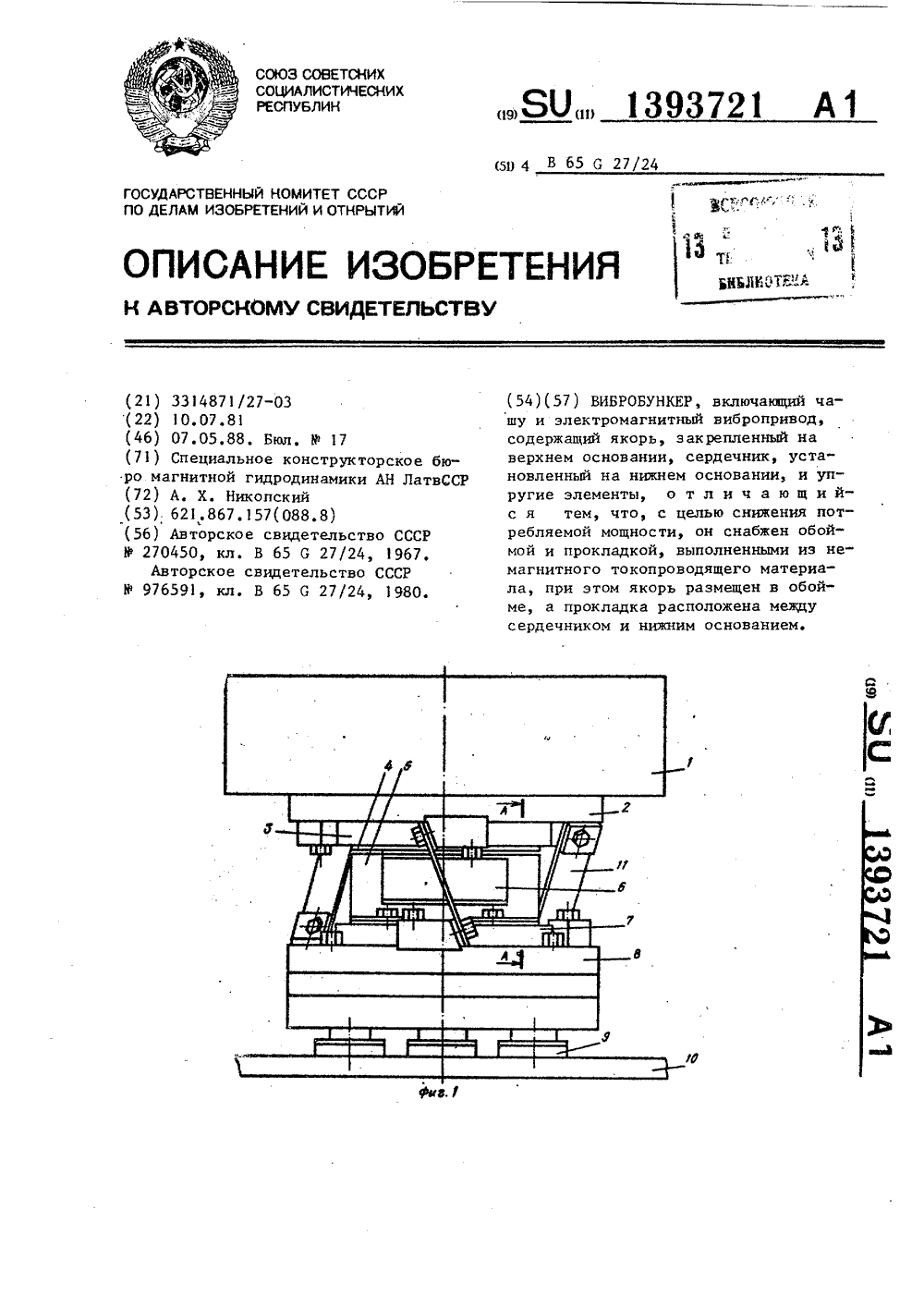

Опубликовано: 07.05.1988

Автор: Никопский

МПК: B65G 27/24

Метки: вибробункер

...относится к областивиброзггрузочных устройств, а именно к вибрационным бункерам, и можетбыть использовано в устройствах, осуществляющих питание исполнительныхмеханизмов ориентированными деталями,Цель изобретения - снижение потребляемой мощности вибропривода.На фиг. 1 изображен вибробункер,общий вид; на фиг. 2 - разрез А-А нафиг. 1,Вибробункер состоит из чаши 1жестко соединенной с верхним основанием 2. К верхнему основанию 2 прикреплена обойма 3, выполненная изтокопроводящего немагнитного материала, например алюминия. В обойме 3размещен якорь 4 вибропривода, набранный из листов шиктованного железа, соединенных друг с другом клеющим наполнителем, например эпоксидной смолой с алюминиевой пудрой.Обойма 3 охватывает якорь 4 в...

Номер патента: 1393722

Опубликовано: 07.05.1988

Авторы: Борисов, Дерстуганов

МПК: B65G 47/14

Метки: гибких, лесоматериалов, наложения, обвязок, пучок

...2 с вертпдкой 3 и упором 4 кронштейн 5 с канюками 6, качающуюся опорную балку 7 и электромеханический привод,Устройство работает следующим об рЭзом,Бухты гибких обвязок с помощью новротных рычагов 2 загружаются на вертушку 3. Кронштейн 5 опускается вкрайнее нижнее положение. Рабочие 25 берут цепную наставку гибких обвяэок 8 поднимаются на поворотные рычаги 2 и навешивают цепи стропов на крюч я 6 кронштейнов 5. После этого к онштейны поднимаются в крайнее 30 верхнее положение, а рычаги 2 опускаются в крайнее нижнее положение и поворачиваются вокруг стоек, осв бождая пространство между стойками. С лоточно-транспортный агрегат заходит в пространство между стойками, В это вреМя одни концы гибких обвзок 8 на кронштейне находятся выше...

Номер патента: 1393723

Опубликовано: 07.05.1988

Авторы: Клебан, Лаврук, Резников, Семенихин

МПК: B65G 53/00

Метки: пневматическая, сыпучих, транспортирования

...с возможностью осевого 25 Смещения для регулирования кольцевого зазора относительно кожуха 5 иеет датчик 12 давления, связанй с приводом шлюзового доватора 2,На наружном конце вала дозатора естко закреплен копир 13 профиля отора 14, взаимодействующий с датиком 15 угла поворота, установленым на корпусе дозатора 2, связанным осредством порогового счетчика 16пульсов с механизмом 17 отключения оэатора 2 и системой продувки труопровода с источником сжатого возуха, который взаимодействует посредтвом электрической схемы. с датчиком 12 давления. На трубопроводе 1 Г ус- ф тановлены распределители 18, управляемые дистанционно.Установка работает следующим об.разом,Материал иэ бункера 1 шлюзовым ,дозатором 2 и шнеком 6 подается в коническую...

Номер патента: 1393724

Опубликовано: 07.05.1988

Авторы: Константинов, Никонов, Фридт

МПК: B65G 53/30

Метки: жидкости, массообменом, твердых, транспортирования, частиц

...с электроагнитным приводом (нв показан),Вырузка материала осуществляется сротивоположного конца трубопровода 1 через шлюзовый затвор 3,В буферную емкость 4 и из нее вруоопровод 1 непрерывно поступаетода, На твердые частицы сыпучегоматериала, находящегося в трубопроводе, воздействуют потоком жидкости,цричем такое воздействие осуществляЬтся как в направлении перемещениятвердых частиц, так и навстречу ихперемещению. Во время воздействияпотоком жидкости на твердые частицыв направлении их перемещения (прямоевоздействие) клапан 5 открываетсяи вода из промежуточной емкости 11центробежным насосом 7 подается втрубопровод 1 са скоростью, в 1, 113 раз большей скорости сальтации,и перемещает твердые частицы вдольканала к месту выгрузки. Скорость...

Номер патента: 1393725

Опубликовано: 07.05.1988

Авторы: Сизых, Тетельмин, Шугалей

МПК: B65G 53/30

Метки: золы, транспортирования

...образом.Золу смешивают с водой и суперпластификатором Спри следующем соотношении компонентов, мас.Е; Зола 66,23-74,02; суперпластификатор С0,07-0, 74; вода - остальное, После получения указанной смеси ее подают под.давлением в трубопровод,Суперпластификатор С-З, называемый также разжижителем (оба названия идентичны), поставляется в виде водного раствора концентрации 33- 39 мас.в бочках или цистернах.Суперпластификатор С-З имеет следующий состав, мас.7."Сульфированный нафталинформальдегидныйолигомер 29,7-33,1КарбоциклическийсульфированныйпродуктСульфат натрия 3,3-5,9Вода 61-67Осуществление транспортирования золы предложенным, способом дает слецующие преимущества: позволяет транспортировать по трубам густые водозоловые смеси на...

Номер патента: 1393726

Опубликовано: 07.05.1988

Авторы: Абросимов, Варсанофьев, Голоденко, Зернов

МПК: B65G 53/40

Метки: подачи, сыпучего, транспортный, трубопровод

...23 соединительногоосевого канала 13, на которых расположены поджатые пружинами 24 клапаны25 (фиг,З). Кинематическая связь меж-, ду трубчатым элементом 11 и клапанами 25 осуществляется через шарнирно соединенные между собой трубчатый элемент 11 и кронштейны 23 рычагами 26. Управление переключением клапанов осуществляется блоком 10 управления, который воспринимает сигналы от датчиков 27 и 28, расположенных в шлюзовой камере 2.Устройство работает следующим образом.При подаче давления в полость 9 исполнительного механизма 7 цилиндр и трубчатый элемент 11 с упором 17, а вместе с ним кронштейн 18 и подпружиненный клапан 19 выпускного канала 3, начинают цвигаться вниз, закрывается канал 13 с помощью подпружиненных клапанов 25 за счет...

Номер патента: 1393727

Опубликовано: 07.05.1988

Авторы: Борзило, Серов, Фельдман

МПК: B65G 53/40

Метки: ввода, пневмотранспортную, сыпучего, установку

...б сообщен с источником сжатого воздуха. Ротор 2 снабжен лопастями 7, образующими ячейки 8, В разгруэоч ном патрубке 5 установлен отводящийпатрубок 9, один конец 10 которого направлен навстречу воздушному потоку в воздуховоде 6. Конец 10 патрубка 9 выполнен с раструбом 11, Другой 25конец 12 патрубка 9 расположен под ротором 2 и выполнен в виде продольной щели, параллельной валу 3 ротора 2, образующей сопло для подачивоздуха в полость корпуса 1. 30Устрайство работает следующим образом.Сыпучий материал заполняет ячейки 8 между лопастями 7. Вращающийсяротор 2 подхватывает сыпучий материал, переносит его в нижнюю часть корпуса 1, и материал сбрасываетсяв разгрузочный патрубок 5. При подходе ячейки Я с сыпучим материаломк концу 12 отводящего...

Номер патента: 1393728

Опубликовано: 07.05.1988

Авторы: Будницкий, Галинтовский, Гущин, Ждамаров

МПК: B65G 53/50

Метки: аэрационный, питатель, пневмотранспорта, сыпучего

...патрубок 8 расположн над аэрирующим днищем 7 с посто- З 5яйным зазором, На поверхностй одногоии нескольких витков воздухопроводф 12, расположенных ближе к разгрузочному патрубку 4, перфорация выполина только со стороны разгрузочного 40п 4 трубка 4.Питатель работает следующим образбм.Сыпучий порошковый или мелкозернйстый материал из бункера 1 через 45открытый затвор 2 и загрузочный патрубок 3 поступает в камеру 6, В камеру 5 подводится через патрубок 9сжатый воздух, который проходя черезаэрирующее днище 7, псевдоожидаетсыпучий материал в камере 6. Псевдоожиженный материал поступает к входному отверстию разгрузочного патрубка 4. Поток сжатого воздуха, подаваемый от патрубка 8 по воздухопроводу 12, проходя через...

Номер патента: 1393729

Опубликовано: 07.05.1988

Авторы: Нестерова, Новоселов

МПК: B65G 53/52

Метки: грузов, жидкости, колено, конструкции, нестеровой, новоселова, потоке, транспортировки, трубопровода

...соответственно во входном и выходном патрубке.2. Колено по п. 1, о т л и ч аю щ е е с я тем, что дополнительные патрубки выполнены с отводами с возможностью их соединения с дополнительным источником рабочего агента.3. Колено по и. 1, о т л и ч аю щ е е с я тем, что внутренняя поверхность входного и выходного патрубков образована плавной кривой,40 45 Составитель Г. КиселеваТехред Л.Сердюкова Редактор В. Данко Корректор Г.Решетник Заказ 1930/21 Тираж 787 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение отнгсится к трубопро водному траспорту сыпучих матепиалов, а именно к колену...

Номер патента: 1393730

Опубликовано: 07.05.1988

Авторы: Гевлич, Гончаров, Клягин, Котенев, Мамчиц, Похилов

МПК: B65G 59/02

Метки: выдачи, длинномерных, поштучной

...3 звездочками,При крайнем правом положении звездоч 1кй 6 (когда образуется наибольшийкрман) включают привод 10 приводии звездочек 5 и тем самым вращаютпаркет проката в образовавшемся спэмощью цепей кармане, Когда пакетсЬвершит несколько оборотов вокругсамоей оси, перемещают подвижную звез 1дэчку 6 с помощью привода 8 в крайнее левое положение (когда образуется наименьший карман) и начинаютвьдавать полосы проката.с наружногоу 1 орядоченного слоя проката на участбк цепей между промежуточными звездочками 3 и звездочками 2 до появления первой неупорядоченной полосы или до наполнения полосами проката участка цепей между звездочками 3 и 2. Упорядоченные полосы проката на участке между промежуточными звездочками 3 и звездочками 2 при...

Номер патента: 1393731

Опубликовано: 07.05.1988

Автор: Кузнецов

МПК: B65G 60/00

Метки: выдачи, штабелирования

...25 30 35 40 45 50 55 ния опорной поверхности упоров 6 снижним изделием 4, например кассетой,одновременно воздействуя ребрами вна грани б боковых выступов опор 3,разворачивая опоры вокруг осей 2так, что к моменту соприкосновенияупоров 6 с нижней кассетой боковыевыступы опор 3 оказываются полностьювыведенными из-под кассет. Затем стол5 начинает опускаться вместе со всейстопой, при этом боковые выступы опор3 скользят по боковым поверхностямнижней кассеты, Как только боковыевыступы опор 3 войдут в уступы вышележащей кассеты, стопа повисает наопорах, а нижняя кассета отделяетсяи вместе со столом опускается внизна горизонтальные н правляющие (непоказаны), по катар м перемещается любым транспортнымДля переключения устройства с поштуч...

Номер патента: 1393732

Опубликовано: 07.05.1988

Авторы: Ивченко, Каган, Фрумкин

МПК: B07B 13/16, B65G 65/30

Метки: подачи, сепаратор, сыпучего

...друг за другом по ходу движения частиц материала, бункер 1 выполнен в виде кожуха с Отдельными для каждого канала отверстиями 5 для выхода сыпучего материа- ла. Каждое отверстие может перекрываться шибером 6, приводимым в дви" фение вручную или с помощью исполнительных механизмов, Несущая поверхность вибропитателя 3 выполнена с изломом. Размер (сечение) выходных Отверстий бункера должен быть не ме нее 3-4 диаметров сортируемых час иц для свободного (без заклинивания) их выхода.Устройство работает следующим обРазом. аьЧастицы руды (фиг. 1) из бункерачерез отверстие 5 под действием силы тяжести опускаются вниз на лоток вибропитателя 2 и двигаясь по нему, поступают на несущую поверхность вибропитателя 3, При этом происходит первый этап...

Номер патента: 1393733

Опубликовано: 07.05.1988

Авторы: Татевосян, Титов

МПК: B65G 65/40

Метки: питатель, сыпучих

...5, проницаемым для данногосыпучего материала 1; и представляЕт собой набор параллельных плоских 30пластин 6, установленных вертикальнои закрепленных своими осями 7 в вертикальных пазах 8 в стенках рабочейкамеры 4,При этом длина паза определяетсяпо Формулеяет пластинам оперечнье колебаовременно их чрез- и повороту на бходимо угол, ости контактаротивном случае заклинивание тела между плание магнитного очей камеры, лианическое сцеплеластин.м днище 5 под размещен слой9 в количестве чтобы по всей ованного днища 5 л 9 был непронивыдаче материРабочая камера 4электромагнитной кат10,питаемой от сеттрического тока.В рабочей камереными пазами 8 в случнезамкнутыми нецелесгать коническое колотвращения попаданитериала в пазы 8...
