Номер патента: 1576452

Опубликовано: 07.07.1990

Авторы: Кознов, Королев

МПК: B65G 23/44

Метки: конвейер

...4 напротив друг друга нажимные диски 20 и 21, перемещаемые силовым цилиндром 22 в противоположных друг другу направлениях. Силовой цилиндр 22 в этом случае выполнен двухштоковым и установлен между нажимными дисками 20 и 21, а отклоняющие элементы 23 выполнены в виде звездочек 26, смонтированных на рамах 29 и 30.Конвейер работает следующим образом.20Приводная натяжная станция 7 посредством звездочки 9 приводит в движение прямую 5 и возвратную 6 ветви цепного тягового органа 4. Цепной тяговый орган 4 25 подводит закрепленный на нем грузоноситель 11 к начальному посту 12 обработки с размещением на нем манипулятором загрузки изделий на грузоноситель 11. Размещенный на этом посту концевой датчик 15 производит останов конвейера и разрешает...

Номер патента: 1576453

Опубликовано: 07.07.1990

Авторы: Грин, Зотов, Коршунов, Федулов, Хагуров

МПК: A23D 7/02, B65G 47/46

Метки: потока, разделения

...а также с концевыми выключи. е лями 7 и 8. Узел расфасовки укреплен ьа раме 9.Устройство фу нкционирует с,1 еук" 1:образом.Расфасовка готового майонеза произв,:- дится на расфасовочной машине фирмы Хассия (ФРГ) в пакеты из полимерных материалов (пленка ПЦ) вместимостью 100 г. Затем пакеты поступают на транспортер перемещаются к узлу расфасовки и попадают на наклонную плоскость 2, под запорный элемент, направляющий элемент и в ко. роб (не показан). Короба устанавливаются с двух сторон плоскости 2.После автоматического отсчета определенного количества пакетов (100) дается команда на привод 3 и с помощью рычажношатунного механизма 5 вертикальная пластина 4 приводится во вращательно.колебательное движение, конец пластины 4 воздей...

Номер патента: 1576454

Опубликовано: 07.07.1990

Авторы: Емельяненко, Якубовский

МПК: B65G 47/88

Метки: делитель, потока

...лотке 1 и отводящих лотках 2 и 3. Делитель потока изделий работает следующим образом.Первоначально стрелка 4 перекрывает вход в один из отводящих лотков, например в лоток 3. При этом вход в лоток 2 остается открытым. Флажок 7 в этом случае частично размещается в лотке и перекрывает сечение последнего. Положение флажка 8 в этот момент не имеет значения. Секция радиатора поступает по отводящему лотку 1, достигает места разветвления лотка на отводящие лотки 2 и 3, Так как открыт вход в лоток 2, то секция радиатора начинает передвигаться по этому лотку. Перемещаясь, она достигает флажка 7, воздействует на него, заставляя поворачиваться вокруг оси 11. Вместе с флажком 7 поворачивается и рычаг 9, а так как он связан тягой 12 со...

Номер патента: 1576455

Опубликовано: 07.07.1990

Авторы: Боксерман, Ильченко

МПК: B65G 53/00

Метки: пневматического, сыпучего, транспортирования, трубопроводу

...газ-носитель после соответствующей очистки используют для технологических целей или 15 сбрасывают в атмосферу.Нормативный срок службы магистральных трубопроводов 30 лет. Это накладывает жесткие ограничения на интенсивность эрозионного износа труб, который не должен превышать 0,15 - 0,5 мм/г. По не 20 которым данным такая скорость износа может быть обеспечена лишь тогда, когда скорость потока, например, углегазовой взвеси снизится до значения порядка Ч (3 - 4 м/с, На конкретном примере оп ределим параметры, при которых реализуются условия, обеспечивающие нормативный срок службы трубопровода,Пример реализации способа. В зависимости от геометрических размеров частиц материала и транспортного трубопровода задают из условия износостойкости...

Номер патента: 1576456

Опубликовано: 07.07.1990

Авторы: Бавлаков, Петров, Тарасенко, Федулов, Храпунов, Челохсаев

МПК: B65G 53/04

Метки: высокого, гравитационной, давления, дисперсных, зону, зоны, низкого, перегрузки

...колебаний, перемещение материала осуществляют при достижении им уровня в трубопроводе, превышающего на 35 - 40% высоту запирающего слоя, и прекращают при достижении уровня мате шего н слоя маВыбо ла, при его пере слоя ма разность нижние водит к габарито отсутств опроводе, превьппаювысоту запирающего1576456 Составитель Н. НикитинаРедактор Л. Зайцева Техред А. Кравчук Корректор Т.МалецЗаказ 1825 Тираж 856 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Р а у шская н аб., д. 4/5Производственно. издательский комбинат Гатент, г. Ужгород, ул, Гагарина, 101 чается вибрация и начинается перемещение материала из трубопровода. При опускании материала до уровня, превышающего высоту...

Номер патента: 1576457

Опубликовано: 07.07.1990

Авторы: Золин, Чернышев

МПК: B65G 53/52

Метки: всасывающей, пневмотранспортной, трубопровод, установки

...эффективности путем уменьшения пылеобразования.На фиг. 1 изображена схема установки; на фиг. 2 - винтовая тормозящая вставка.Трубопровод всасывающей пневмотранспортной установки содержит трубу 1 и вставки 2, Для забора сыпучего материала конец 3 трубопровода может выполняться гибким. Трубопровод 1 соединен с приемНой емкостью 4, сообщенной через фильтр 5 с выкуумным насосом 6. Трубопровод 1 может быть снабжен патрубками 7, фильтрующими элементами 8 и регулирующими устройствами 9. Патрубки 7 сообщены с приемной емкостью 4 посредством дополнительНого трубопровода 10.Трубопровод всасывающей пневмотранспортной установки работает следующим образом.При необходимости заполнить емкость 4 сыпучи м материалом погружают гибкий свободный конец 3...

Номер патента: 1576458

Опубликовано: 07.07.1990

Автор: Жих

МПК: B65G 53/60

Метки: двухступенчатая, пылеулавливающая

...от воздуха крупного и мелкого транспортируемого материала, а также крупно- и среднедисперсной пыли. Затем частично очищенный запыленный воздух с незначительным количеством мелкодисперсной пыли через выходной патрубок 7 циклона 5 направляется по соединительному воздуховоду 18 в тканевый фильтр 8 через входной патрубок 9, где происходит полная его доочистка от мелкодисперсной пыли, Очищенный воздух может рециркулироваться в зимний период или выбрасываться в атмосферу в летний. Однако в процессе эксплуатации помере накопления слоя пыли на фильтрующей поверхности тканевого фильтра 8 возрастает гидравлическое сопротивление последнего.5По достижению заранее заданного оптимального значения гидравлического сопротивления Р которое фиксируется...

Номер патента: 1576459

Опубликовано: 07.07.1990

Автор: Шаповалов

МПК: B65G 65/30

Метки: бункерное

...а фиг.приведено бункерное устройство, продольный разрез; на фиг. 2 - то же, поперечный разрез.Бункерное устройство преимущественно щелевого типа содержит вертикальный корпус 1 с нижним выпускным отверстием 2, установленный под корпусом ленточный конвейер 3 и смонтированное внутри корпуса приспособление для облегчения выгрузки материала в виде горизонтальной балки 4 с установленным на ней вибратором 5. Балка 4 подвешена на гибких тягах 6 к корпусу 1 над ленточным конвейером 3 в плоскости симметрии выпускного отверстия 2.1( нижней кромке балки 4 шарнирно прикреплены продольные 7 и поперечные 8 пластины. Для включения вибратора 5 над конвейером установлено реле 9 обрыва слоя материала.Бункерное устройство работает следующим образом. При...

Номер патента: 1576460

Опубликовано: 07.07.1990

Автор: Семакин

МПК: B65G 67/24

Метки: автомобилеразгрузчик

...находящуюся в исходном горизонтальном положении, При этом колеса, расположенные со стороны, противоположной разгрузке, размещаются на горизонтальной площадке 5, а колеса, расположенные со стороны разгрузки, размешаются на платформе 1, После того, как опустятся боковые борта транспортного средства, открывается регулируемый дроссель 10 и платформа 1 начинает опускаться. Вместе с платформой 1 начинают опускаться и колеса транспортного средства, размещенные на этой платформе. При этом горизонтальная площадка 5, на которой размещены неопускающиеся колеса транспортного средства, перемещается посредством катков 6 по направляющим 7 в сторону платформы 1, сжимая соответствующую пружину 8. Одновременно с опусканием платформы 1 платформа 2,...

Номер патента: 1576461

Опубликовано: 07.07.1990

Авторы: Шиловский, Эпштейн

МПК: B65D 88/74, B65G 69/20

Метки: жидкости, разогрева, цистерне

...в несколько ярусов. Благодаря этому толщина намотки получается небольшая, что облегчает погружение колонны 4 внутрь цистерны, Корпус 6 по высоте может занимать 1/3 - 1/4 высоты цистерны, а рукава 6 укреплены в шахматном порядке с тем, чтобы они не накладывались друг на друга при намотке на корпус 20, Они гибко обходят при разворачивании детали лестницы 23, В полностью развернутом состоянии рукава 6 приближены своими концами к торцам цистерны, размещены под углом для охвата большего объема и не мешают друг другу. Они гибко обходят при разворачивании штангу 24 сливного устройства. Внутри нагревателя 21 могут быть расположены электронагревательные элементы 25 (например, типа ТЭН стержневой конструкции). Разогреваемая жидкость поступает...

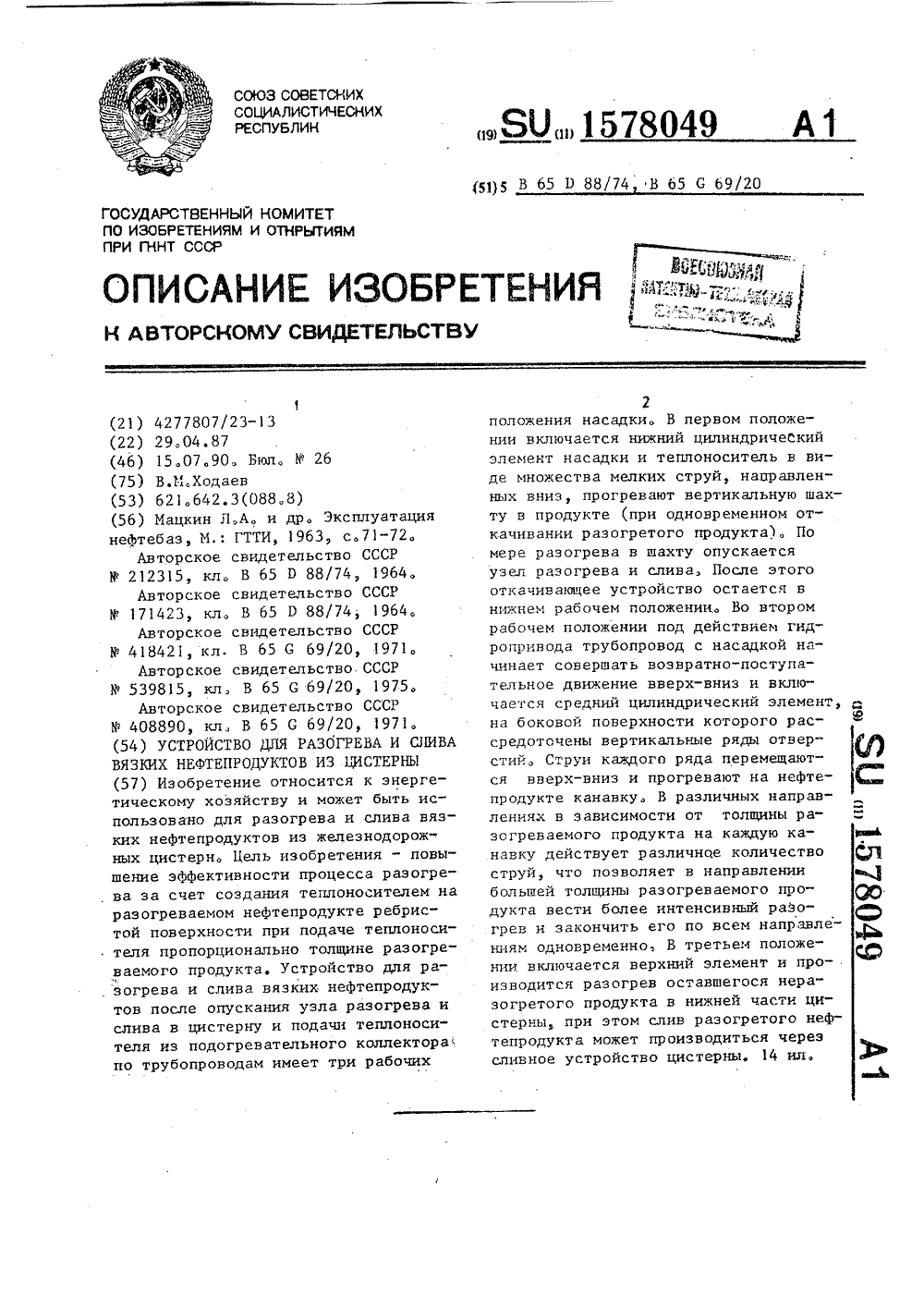

Номер патента: 1578049

Опубликовано: 15.07.1990

Автор: Ходаев

МПК: B65D 88/74, B65G 69/20

Метки: вязких, нефтепродуктов, разогрева, слива, цистерны

...6 отверс"гия 13 расположены ЛГСТжЛай ЧаСтя. НЯСЯДКа таКжЕ ВКЛЮгиае союзИяита 7 ьссьгй стакан 14 фиг.7) гт цнлннсгрическйе заспонк:. 1" и 16 пропорционально голв-;не разогревяе.сго пефтепроду,аа фиг.-1 изображено - , строиствоН Ся рЗ ОГТ ЕБ Я и .г 11 ВЯ ВКЗКИХ ТЛЕтЕ" .ТЭ о 7 Г 1 ТОВ;"ТЗ ЦН Г:ЕТН. 1 50 ПЛй ВИП .,гса фнг - 7 азр;-, .,- А. Иа;г 71 гг; наггг,тесгЛял 11 вес 111 сйцилинд" 1 фиг,8), которые могут перемецаться внутри соединительного стакана 14, Каждая цилиндрическая заслонка спо- собна закрывать одну пару окон 16 из трех пар имеющихся на соединительном стакане 14. Поднятие и опускание трубопровода 1 осуществляются гидропрпводом 17, ля фиксации ус.тройства на горловине узл;. слива служит плита 18, Узел слива состоит из...

Номер патента: 1578051

Опубликовано: 15.07.1990

Автор: Пухов

МПК: B65G 15/00

Метки: грузов, конвейер, крупнокусковых, ленточный

...ВЕс)ТИКЯГСЬт)ЬСХстенок 1яэрожелобй 6 и с го Отогнтьг)с; .)йстксв 12., й также ребра - уп"5; ст,.)ЕН 1)я 1 " ".53 П)031 НЕ 1 ь) ИЗ сн 1 ттллфрнкит)т)(01 гнс)го )атернйлйо Нй н)пНРи ветви, с)вейЕр й Т," йсЛЕ;,Ь) , С СОЕц 1,НТР)ттЬНЬ)."ит; по)пот:;и 6 опираются нй ленту 1,: 1.73 с осру)51)с)сс."7 сксвь)й .Груз зйгружа 1 рт нй ленту 1 в .;есте г)оддержйия ее амортгэ)тру,тс 1 счлт", рОПИУОО ттряМИ 14 1)О МЕ ре движения ленты 1 от барабана 2груз вместе с лентой поступает натраверсы 4 которые на верхней ветвиВместе с соединительными полосами бподдерживаются на воздушной подушке,образованной в аэрожелобах 9 под пог)осами 6 (Аиг.4),Благодаря тому что концевые участки )2 вертикальных стенок 13 аэрожепоба 9 выполнены отогнутыми, а внутренние...

Номер патента: 1578052

Опубликовано: 15.07.1990

Авторы: Ненадкевич, Новиков, Черкасский

МПК: B65G 15/28, B65G 23/02

Метки: конвейер, ленточный

...и Гслтттттеюй) Ь Я именно 2-3 мм, упругиевставки 4 взаимодейСгнунт С ПОВЕрХНОСтЬЮ 16В результате этого взаимодействия упругие вставки 4 отжимаются от поверхности 16 осуществляя при этом дополнительное прижатие к обечайке 11 приводного барабана 12 нерабочей 1)оверхности 2 ленты 1, соединенной с жесткими выступами 3, размещенными ня ее. нерабочей поверхности 2, и призу)1 кянизированными между выступами вставками -, что способствует увеличению силы тяГи ленты приводххьь 1 бара. баком бе з ув елич ения усххпня натяжени.:т ленты.ясстояниеустанавливается конСтс)уХГ ХВНО бОЛЬщиы ттпщИНЬХ Ь В ПрЕ- г еп 111 2 "3 ми) для ист лючения Воз мож " ИОСТ;Х ЗаЛИНИВЯЧКЯ УПРУГИХ ВСТаВОК В хтж):ей части пазов в период огибания х.ентэи приводнс)ГО...

Номер патента: 1578053

Опубликовано: 15.07.1990

Автор: Лобусов

МПК: B65G 17/00

Метки: конвейер, тележечный

...узлами 82 стабилизации рычагов 69 в вертикальном положении, в состав которых входят пружины 83, расположенныесимметрично относительно оси кулачковой муфты 53 и закрепленные одними концами на основании 2, а другими - 20 ва кронштейне 84 полумуфты 54. Фиксатор 85 установлен с возможностью осевого перемещения в стойках 86 опоры 56 и подпружинен относительно них пружиной 87 в сторону вертикального рычага 69. При 25 этом сферический конец 88 фиксатора 85 взаимодействует в вертикальном положении рычага 69 со сферическим гнездом 89, выполненным на его поверхности 90.Привод 58 механизмов 49 и 50 стопорения может быть выполнен электромеханичесЗо ким или пневматическим. В первом случаеон содержит установленные на основании 2 двигатель 91 и...

Номер патента: 1578054

Опубликовано: 15.07.1990

Автор: Васильев

МПК: B65G 17/06

Метки: конвейер

...упоры 15, приводимые в движение электромагнитами 16. Ведомая звездочка 8 закреплена на оси 17, посаженной на подшипниках в корпусе 18, связанном с механизмом 19 натяжения цепи, На ступице звездочки 8 посажена одна из радиусных направляющих 20 поворота спутников для возврата. Направляющие полки для 1)оликов 4 выполнены из стальной каленой ленты 21. Спутники 3 перемещают в призмах заготовки 22. Направляющая 20 в зоне звездочки 8 и сопряженные с ней концы направляющих полок выполнены со срезами для их соединения внахлест, При этом направляющая 20 телескопически связана с направляющими полками. Конвейер работает следующим образом.На призмы спутников 3 устанавливаются заготовки 22 в начале верхней ветви конвейера. Движущаяся вйраво верхняя...

Номер патента: 1578055

Опубликовано: 15.07.1990

Авторы: Борисов, Сафин, Хисамутдинов

МПК: B65G 17/06

Метки: перегружатель

...а, и приводится в движение от привода 11. Конвейер 4 выполнен с несущей и поворотной рамами 15 и 16, выполненными с верхними и нижними направляющими 17 и 18для тягового органа 13. Верхние направляющие 17 поворотной рамы 16 и нижниенаправляющие 18 несущей рамы 15 в местахих сопряжения соответственно с верхниминаправляющими 17 несущей рамы 15 и нижними направляющими 18 поворотной рамы16 выполнены изогнутыми по радиусамЯ и г, причем г определяется из соотношенияг)2 а апа,где г - радиус кривизны нижних направляющих несущей рамы;.а - расстояние между траверсами;а - максимальный угол на клона поворотной рамы.Перегружатель работает следующим образом.Отбуксированный к месту перегрузкилесоматериалов, например, балансов или дровяного коротья,...

Номер патента: 1578056

Опубликовано: 15.07.1990

Авторы: Гурбанович, Мельников

МПК: B65G 17/20, B65G 17/32

Метки: грузонесущий, конвейер, подвесной

...подвески с копирами; иа фиг. 3 - то же, в процессе остановки подвески; на фиг. 4 - разрез А - А на фиг. 2..,Конвейер включает тяговый орган 1, монорельсовыйходовой путь 2 с перемещаемыми по нему Маретками 3 с груэонесущими штайгами 4. Смежные каретки 3 соединены между собой парными наклонными в сторону движения направляющими 5, на которых установлены подвески 6 с катками 7 и 8, установленными на одной оси. В местах загрузки-разгрузки подвесок 6 установлены копирные шины 9, регулируемые по высоте. Высота регулируемых копирных шии меньше или равна высоте наклона направляющих. Конвейер работает следующим образом.Тяговый органперемещает по моно- рельсовому ходовому пути 2 каретки 3, смежные из которых соединены между собой направляющими 5....

Номер патента: 1578057

Опубликовано: 15.07.1990

Авторы: Загайный, Шканов

МПК: B65G 17/36

Метки: элеватор

...боковинами 16, наклонной к полкам 15 стенкой 17 и снабжена связывающей ее с тяговыми цепям и пл асти ной 18, жестко прикрепленной к расположенным напротив друг друга звеньям тяговых цепей и выполненной с окном 19 для погрузки- разгрузки и боковыми кромками 20, выступающими за тяговые цепи,Полка 15 боковины 16 и наклонная к полкам 15 стенка 17 жестко соединены между собой и прикреплены к пластине 18 с внутренней ее стороны. Передний по ходу движения тяговых цепей конец 21 каждой пластины 18 выполнен изогнутым по дуге окружности, а. задний конец - со скосом 22, При этом в звеньях тяговых цепей выполнены криволинейные пазы 23 для размещения изогнутых по дуге окружности передних концов пластин 18.В загрузочном бункере 1 размещены...

Номер патента: 1578058

Опубликовано: 15.07.1990

Авторы: Данияров, Егоров, Куанышбаев, Мохов, Омаржанов, Хмельков

МПК: B65G 23/06

Метки: блок, двухцепного, звездочек, конвейера

...зубчатый венец 5 и прижимной диск 6, который фиксирует венец 5 от осевого сменения и прикреплен к ступице 4 при помощи элементов крепления в виде болтов 7 и гаек 8. Ступица 2 имеет неподвижно связанный с ней зубчатый венец 9. Основание выполнено в виде двух ступиц 2 и 4.Тяговые пластинчатые цепи 1 О соединены при помощи оси 11. Каждая цепь 10 состоит из втулок 12, насаженных на ось 1 и входящих в зацепление с зубьями 13 натяжных звездочек 14 и 15, а также из внутренних 16 и внешних 17 пластин. Для крепления натяжения звездочки 14 и 15 имеют болты 18,ный В 5 звездочки 14. Это вызывает перекос оси 11, соединяющей ТЦ 1 О, что влияет на возрастание и неравномерное распределение усилий в параллельных ТЦ 10.5 За счет демпфирующей...

Номер патента: 1578059

Опубликовано: 15.07.1990

Авторы: Зотов, Исупов, Матюгин, Палкин, Торгашева

МПК: B65G 25/00

Метки: транспортирования

...положении.Подъемно-поворотные рельсы 4 и 5 поддействием противовесов 7 занимают вертикальное положение, а поворотный коллектор 13 развернут своей плоскостью перпендикулярно перемещению тележек. При2 подаче рабочего тела в бесштоковую полостьцилиндра 24 его поршень начинает перемещаться и вытесняет рабочее тело, заполняющее его штоковую полость, в бесштоковую полость цилиндра 25 (канал, соединяющий указанные полости, не показан).30 В результате штоки цилиндров начинают перемещаться в противоположные стороны.Причем шток цилиндра 24 жестко соединен со скалкой 27, а последняя - с основанием . Приводная тележка 22 начинает перемещаться влево, а шток цилиндра 2535 жестко связан со скалкой 26, на концекоторой размещен буфер 29....

Номер патента: 1578060

Опубликовано: 15.07.1990

Авторы: Бекасов, Гончаревич, Гончарук, Сторожев

МПК: B65G 27/00

Метки: вибрационный, конвейер

...балансира, Балансиры 10 жестко установлены на оси 11, концы которой запрессованы во внутренних втулках 12 резинометаллических шарниров 13. Внешние обоймы 14 резинометаллических шарниров жестко закреплены на раме 1 конвейера. Такое крепление оси 11 на раме допускает ее небольшие повороты за счет деформации кручения резинометаллических шарниров. Выше оси подвеса балансиры 10 соединены с помощью пальцев5 с возможностью поворота с шатунами 16, второй конец которых с помощью обойм 17 и подшипников установлен на эксцентрике 18. При этом эксцентрик может вращаться в обойме. Эксцентрики 18 жестко насажены на вал 9, концы которого с возможностью вращения установлены в подшипниковых опорах 20, установленных на раме 1. Валу9 через упругую муфту...

Номер патента: 1578061

Опубликовано: 15.07.1990

Автор: Гулевич

МПК: B23Q 7/02, B65G 29/00

Метки: ротор, транспортный

...быть использовано во многих отраслях промышленности.Цель изобретения - упрощение конструкции.На фиг. 1 изображен транспортный ротор; на фиг. 2 - схема передачи изделия в рабочий ротор.Транспортный ротор состоит из вертикального вала 1, на котором установлен барабан 2, в радиальных гнездах последнего равномерно по окружности располоЖены подпружиненные ползуны 3, в головной Части которых размещены захватные органы, ыполненные в виде подпружиненных губок 4 клещевых захватов, установленных на осях 5. В ползуне 3 установлен также шток-толйатель 6 с возвратной пружиной 7, на одном Конце которого расположен с возможностьк) взаимодействия с барабаном 2 упор 8, а на 1 ругом выполнены криволинейнье выступы 9, взаимодействующие с губками...

Номер патента: 1578062

Опубликовано: 15.07.1990

Авторы: Богдявичюс, Спруогис, Субачюс, Юревич

МПК: B65G 31/04, E02F 3/24

Метки: грунта, разбрасыватель, роторный

...скорости траектории грунта у от угла поворота ротора .Роторцый разбрасыватель включает установленный на валу 1 приводной ротор 2 с лопатками 3. Ротор размещен в неподвижном кожухе 4, имеющем загрузочное 5 и выбросное 6 окна. Кожух имеет козырек 7, расположенный в зоне выбросного окна и выполненный в виде полуцилиндрической пластины. Козырек 7 имеет механизм возвратно-поступательного колебания в плоскости вращения ротора, который выполнен из кулисы 8, шарнирно связанной с ротором и имеющей направляющие звенья 9 и 10. Кулиса связана с валом ротора кривошипом 11. Ротор имеет привод от редуктора 12. Звено 10 кулисы связано с валом тягой 13.Роторцый разбрасыватель работает следующим образом.При вращении роторас лопатками 3 грунт...

Номер патента: 1578063

Опубликовано: 15.07.1990

Автор: Шугин

МПК: B65G 33/08, B65G 65/46

Метки: сыпучих, транспортирования

...12. Прорезь 11 затвора совмещается с прорезями 7 или 8 полого вала 3, длина которых равна длине заборной части транспортирующей спирали 13, расположенной в бункере 1. Транспортирующая спираль 13 размещена в корпусе 14 с разгрузфчным патрубком 15 и имеет привод 16.Устройство содержит также приемный бнкер 17 с верхним 18 и нижним 19 датчиками уровня, электрически связанными с приводом 16 транспортирующей спирали 13 и приводом 12 затвора. Устройство работает следующим образом.В верхнюю секцию 4 разгрузочного бункера 2 при открытой откидной крышке 6 засыпают транспортируемый материал, например порошок. При нажатии кнопки Пуск (не показана) включаются привод 6 транспортирующей спирали 13 и привод 12 затвора.Затвор открывается, т, е....

Номер патента: 1578064

Опубликовано: 15.07.1990

Авторы: Бритиков, Касьянов, Левинский, Павлов, Равдин, Хобин

МПК: B65G 43/06

Метки: грузонесущего, дискретного, конвейера, элемента

...или опережения, т, е. необходимо, чтобыдТ)д(намс(9)Только при выполнении условия (9) итоговое решение о результатах контроля будет сформировано на основании результатов контроля во всех точках дискретного грузонесущего элемента на участке контроля, т, е. процесс контроля правильно организован, а следовательно, исключается систематическая. погрешность, связанная с формированием ложных предварительных диагностических сигналов вследствие опоздания (опережения) прибытия на контроль по сравнению с расчетным временем.Величина интервала времени между каждыми двумя последовательными актами контроля должна быть согласована с величиной интервала корреляции сигнала помехи, а именно, она должна превосходить максимальный интервал корреляции...

Номер патента: 1578065

Опубликовано: 15.07.1990

Авторы: Зайцев, Куприянов

МПК: B65G 43/06

Метки: выключения, привода

...выключения привода конвейера.Цель изобретения - повышение технологичности изготовления устройства.На фиг. 1 изображено устройство для автоматического выключения привода, поперечный разрез; на фиг. 2 - то же, в момент срабатыва ния. Устройство для автоматического выклю, ,чения привода содержит установленную на приводном валу 1 втулку, размещенную на последней звездочку 2 и средство для воздействия на конечный выключатель 3 при срезе штифта 4, включающее наклонные к оси приводного вала 1 поверхности.Втулка выполнена из двух частей 5 и 6, одна из которых (5) жестко соединена шпонкой 7 с приводным валом 1, а другая часть 6 соединена со звездочкой 2 шпонкой 8 и посредством штифта 4 с приводным ва 1. Наклонные поверхности средства для...

Номер патента: 1578066

Опубликовано: 15.07.1990

Авторы: Гридчин, Мироедов, Тациенко, Юрченко

МПК: B65G 47/18

Метки: конвейера, отбойный, щит

...в заданное положение,На фиг. 1 изображен отбойный щит, конвейера, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 - то же, вид в аксонометрии. Отбойный щит конвейера включает раму 1 со стойкой 2, к которой при помощи ,болтового соединения 3 крепится стрела 4. ,Один конец стрелы соединен с отражателем 5 с помощью телескопической стойки 6 с болтовым креплением 7, а другой конец с помощью вертикального шарнира 8 соединен с втулкой 9 горизонтального шарнира, поворотная ось 1 О которого связана с отражателем. Болтовое креп. пение 11 на шарнире 8 выполняет роль стопора.Отбойный щит конвейера работает следу. ощим образом,После выявления направления истечения грузопотока с подающего конвейера на приемный конвейер производят регулировку...

Номер патента: 1578067

Опубликовано: 15.07.1990

Авторы: Арабей, Зеленов, Иглина, Степнов

МПК: B65G 47/19, B65G 47/53

Метки: движущуюся, дозированной, конвейера, ленту, приемного, равномерной, укладки

...приводной 3, натяжной 4, концевой 5 и обводной 6 барабаны, При вращении приводного барабана 3 вокруг оси 14 каретка 8 с барабанами 5 и 6 может перемещаться по направляющим скалкам 10 с любым законом движения. Для осуществления заданного закона возвратно-поступательного движения каретка 8 имеет винтовой механизм 11, устанавливающий направление и скорость каретки, а также бесконтактный конечный выключатель 18, регулирующий длину хода каретки.Когда каретка 8 находится в крайнем заднем положении (фиг. 2), включается механизм загрузки рабочей поверхности ленты 7 соответствующим материалом. Одновременно включаются приводы 13 и 12 барабана 3 и каретки 8. Лента 7 начинает переносить груз в направлении барабана 5, установленного на переднем...

Номер патента: 1578068

Опубликовано: 15.07.1990

Авторы: Кузьмина, Рощупкин

МПК: B65G 47/22

Метки: выравнивания, грузов, конвейере, штучных

...11. Втулки 2 освобождаются от фиксации, и поворотная ось 1 с двуплечими рычагами поворачивается на некоторый угол, ограничиваемый пазом 12 в диске 11, не препятствуя перемещению кипыЕсли кипа повернута относительно оси конвейера, то под воздействием одного из концов кипы соответствующий двуплечий рычаг 8 поворачивается в положение б. При этом двуплечий рычаг 8, взаимодействуя с соответствующей защелкой 6, освобождает один конец поворотной оси, которая удерживается от поворота другой защелкой 6. Кипа 25, упираясь одним концом в неподвижный двуплечий рычаг 8, начинает разворачиваться и воздействовать на другой рычаг 8, поворачивая его в положение б, При этом он, воздействуя на защелку 6, освобождает от фиксации второй конец поворотной оси...

Номер патента: 1578069

Опубликовано: 15.07.1990

Автор: Алавердов

МПК: B65G 47/32

Метки: изделия, кантования, конвейер, навески, подвесной

...установлены на продольных вдоль каретки осях 15 5 и удерживаются в исходном положении перпендикулярно плоскости каретки 3 при помощи пружин 6, работающих на скручивание.Для приведения рамь 2 в вертикальное положение на станине 1 установлен гидроцилиндр 7. Для перемещения каретки 3 отосительо подъемной рамы 2 имеется гидроцилиндр 8, установленный на раме 2,С устройством для навески изделия функционально связан накопитель 9, содержащий цепной конвейер 10, установленный 25 а раме. Изделие 11 навешивается на захват )2 подвесного конвейера 13. Устройство содержит датчики 14 и 15 для сигнализации об исходном положении захвата 12 и изделия 11 соответственно.Устройство работает следующим образом. ЗО Изделия 11 подаются на накопитель 9.Первое...
