B23B — Токарная обработка; сверление

Номер патента: 1484463

Опубликовано: 07.06.1989

Авторы: Бережной, Сокольников

МПК: B23B 31/40

Метки: закрепления

...устройство, вид спереди; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - сечение Б - Б на фиг, 1; на фиг. 4 - сечение В - В на фиг. 1. Устройство установлено на планшайбе 1, соединенной со шпинделем станка 2 посредством винтов 3, и содержит рабочий элемент 4, выполненный в виде кулачков 5 для установки детали, связанных посредством планок 6 и гибких перемычек 7 с основанием 8 и нажимным диском 9, подпружиненным относительно планшайбы 1 и взаимодействующим с силовым элементом 10 (болтом), при этом планки, связывающие кулачки 5 с основанием 8, и планки, связывающие кулачки с нажимным диском 9, имеют противоположныи наклон, а гибкие перемычки 7 располагаются в местах соединения планок 6 с основанием 8, с кулачками 5, с нажимным диском 9,...

Номер патента: 1484464

Опубликовано: 07.06.1989

Авторы: Иванов, Кондратьев

МПК: B23B 31/40

Метки: заготовок, центрирования

...на одном конце кулачки 5, которые опираются на закругленный торец кольцевой проточки опоры 1. Стержни 4 имеют винтовую канавку б, в которую входит штифт 7, установленный на корпусе 2, в радиальных отверстиях которого установлены подпружиненные пружинами 8 фиксаторы 9, которые предназначены для взаимодействия одним концом со стержнями 4, а другим концом - с внутренней криволинейной поверхностью стопор- ного кольца 10, установленного на корпусе 2 с возможностью поворота. Во внутреннюю сферическую поверхность опоры 1 упирается заготовка 11,Устройство работает следующим образом.Заготовка 11 касается внутренней поверхности опоры 1, которая самоустанавливается относительно корпуса 2.При самоустановке и повороте опоры 1 одни стержни 4 вместе с...

Номер патента: 1484465

Опубликовано: 07.06.1989

Автор: Иванов

МПК: B23B 39/00

Метки: отверстий, станок

...кинематическая схема станка. Станок состоит из электродвигателя 1, который соединен со шпинделем 2 посредством муфты 3. Шпиндель 2 установлен в опорах 4 с возможностью возвратно-поступательного перемещения, В средней части шпинделя 2 установлен барабан 5, который посредством клиноременной передачи 6 кинематически связан со шкивами 7, размещенными по обе стороны шпинделя 2. Шкивы 7 установлены на осях 8, которые закреплены в вилках 9. Ось 10, на которой размещена вилка 9, установлена в опоре 11 с возможностью поворота посредством криво- шипа 12, кинематически связанного с приводом 13. На рычаге 14 управления размещены кулачки 15, которые предназначены для реверсирования направления подачи шпинделя 2. Переключатель 16 управляет...

Номер патента: 1484466

Опубликовано: 07.06.1989

Автор: Бакст

МПК: B23B 47/04

Метки: вибрационная, головка

...шпинделя при выполнении пазов в виде дуг окружности.Бибрационная головка содержит корпус 1, в котором установлен шпиндель 2 с переходной втулкой 3, несущей инструмент 4 (например, сверло, развертку, зенкер, метчик, 25 плашку), непосредственно на шпинделе может быть закреплен круглый фасонный резец (фиг. 2). Внутри корпуса 1 на конце шпинделя 2 закреплен П-образный поводок 5, на стойках которого на диаметрально противоположных участках выпол иены наклонные или криволинейные пазы б и 7. 1-1 а боковой поверхности корпусаустановлен электродвигатель (или гидро- двигатель) 8, Вал двигателя 8 кинематически связан с диском 9, роликами 1 О, установленными на радиально расположен ных пальцах 1 с возможностью вращения и поочередного...

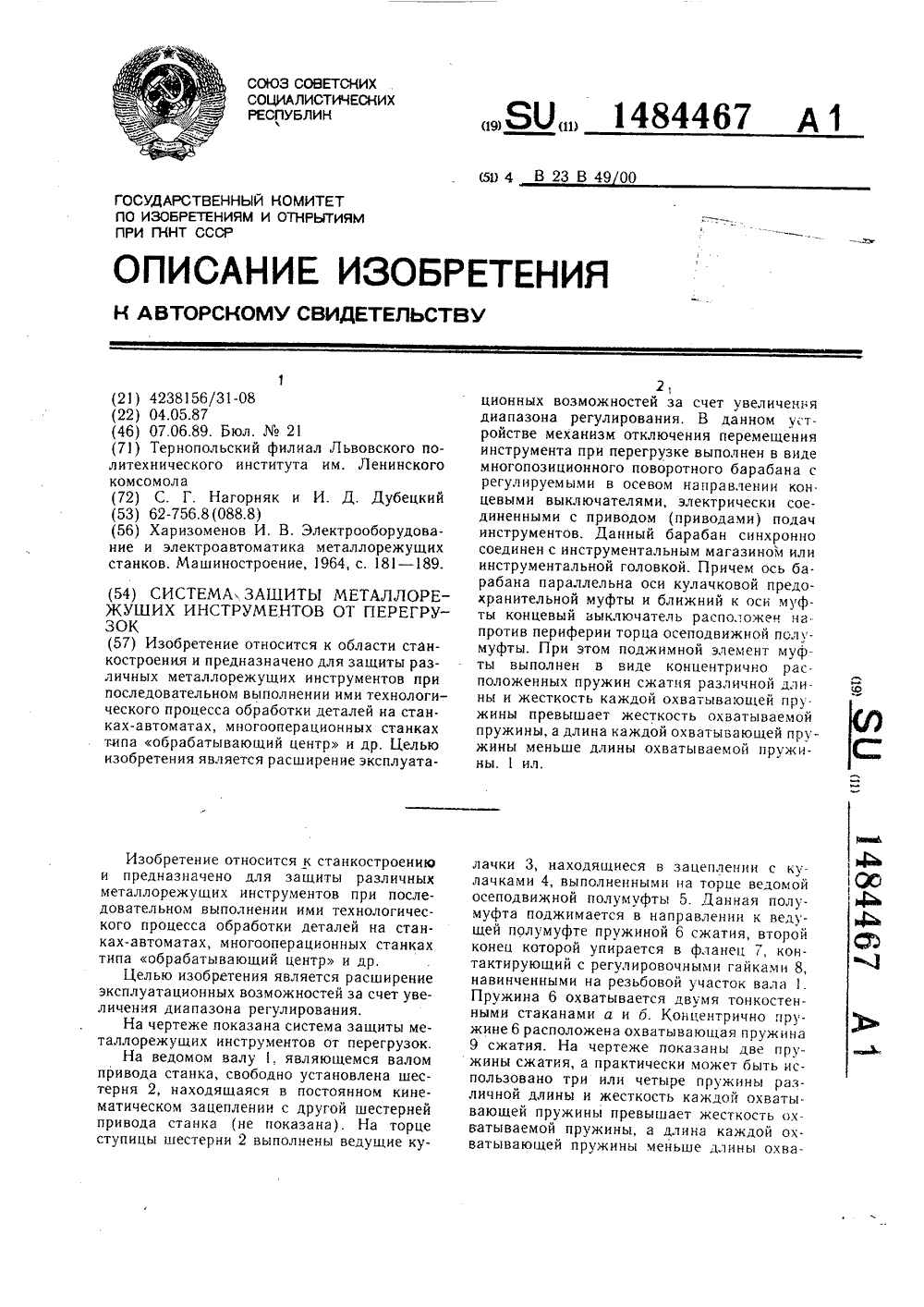

Номер патента: 1484467

Опубликовано: 07.06.1989

Авторы: Дубецкий, Нагорняк

МПК: B23B 49/00

Метки: защиты, инструментов, металлорежущих, перегрузок

...взаимодействия с обрабатываемой деталью 21. Таким образом, число концевых выключателей должно быть в общем случае принято равным числу инструментов, участвующих в обработке детали. Следует отметить, что ось барабана 10 параллельна оси кулачковой предохранительной муфты и ближний к оси муфты штырь концевого выключателя расположен напротив периферии торца осеподвижной полумуфты 5.Работа системы защиты металлорежущих инструментов от перегрузок заключается в следующем.Перед началом работы регулируются расстояния Л Л, Лз и Л 4 между торцом осеподвижной полумуфты 5 и штырями 1 -4 соответственно концевых выключателей в барабане О. Величина каждого расстояния Л связана с предельным моментом для конкретного режущего инструмента, который...

Номер патента: 1484468

Опубликовано: 07.06.1989

Авторы: Медведев, Натапов

МПК: B23B 49/02

Метки: втулка, кондукторная

...1 имеет наружную посадочную и внутреннюю направляющую соосные цилиндрические поверхности, а также бурт, фиксирующий ее осевое положение относительно кондукторной плиты 2. На наружной цилиндрической поверхности втулки 1 со стороны ее свободного торца установлен с возможностью свободного вращения на шариковом подшипнике 3 кольцевой стружколомающий элемент 4. Зазор в шариковом подшипнике регулируется прокладками 5, установленными между стружколомающим элементом 4 и крышкой 6, стягиваемыми винтами 7. На торцовой части элемента 4 и торце кондукторной втулки 1 выполнены радиусные рабочие поверхности, совместно образующие торовый желоб. При этом на радиусной поверхности желоба, принадлежащей стружколомающему элементу 4, выполнены кольцевые...

Номер патента: 1484469

Опубликовано: 07.06.1989

Авторы: Джакели, Зайончик, Матвеев

МПК: B23B 35/00, B23B 51/00

Метки: резанием

...кромки до периферии сверла и примыкают к поверхностям 5 стружечных канавок,Вершины выступов 4 на диаметре спинки сверла удалены от главных режущих кромок сверла вдоль его оси на величину /г, определяемую по следуюгцей зависимости6= 1.(0,10,2)5,где /. - расстояние от режущего лезвия довершины выступа по дуге окружнос.ти спинки сверла, мм;5 - подача, мм/об;гг - - частота вращения сверла, об/мин;1l -- скорость резания на диаметре спинкисверла, м/мин.Указанные выступы получают путем заточки сверла по задней поверхности периферией шлифовального круга.Способ осуществляют следующим образом.Сверло 1 подводят к обрабатываемой детали 6 и производят сверление с внешним осевым усилием, достигающим Р, до момента полного врезания главных режущих...

Номер патента: 1484470

Опубликовано: 07.06.1989

Автор: Силин

МПК: B23B 51/06

Метки: инструмент, отверстий

...могут быть выполнены вдоль зоны их контактирования сквозные пазы 15, образующие упругий участок 16 на втулке 1.Втулка 1 может быть непосредственно закреплена на борштанге с помощью резьбового соединения или иного крепления.При сборке инструмента устанавливают вспомогательный элемент 2 в конус 10 втулки 1 и затем размещают направляющие 11 в продольных пазах 12, 13 вставки 2 и втулкии фиксируют с помощью винта 14. Вставку 3 с режущим элементом 4 размегцают на опорных поверхностях 7 и 8. Бурт 9 вспомогательного элемента 2 ограничивает положение вставки 3 в радиальном направлении и позволяет перемещать ее по направлению оси втулки 1.При перемещении вставки 3 вдоль бурта 9 она имеет возможность взаимодействовать с конусом 10 втулки 1....

Номер патента: 1484471

Опубликовано: 07.06.1989

Авторы: Егоров, Михалев, Подгорков

МПК: B23B 51/06

Метки: инструмент, режущий

...на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 - режущий инструмент с дополнительным и м агнитоводам и, общий вид.Режущий инструмент, например развертка, содержит корпус 1 из немагнитного материала, магнитные режущие лезвия 2, расположенные наклонно по отношению к прямым лезвиям 3, постоянные магниты 4 и зажимную часть 5. Пространство между режущими лезвиями образует канал 6, в котором размещается магнитная смазочно- охлаждающая жидкость 7. Выполняющие роль магнитоводов режущие лезвия 2 и 3 20 установлены так, что расстояние между ними уменьшается по мере приближения к режущим кромкам 8. Режущие лезвия попарно соединены между собой магнитами и образуют замкнутый магнитный контур. Режущий инструмент может быть снабжен.дополнительным...

Номер патента: 1484472

Опубликовано: 07.06.1989

Авторы: Грачев, Левин

МПК: B23B 51/10

Метки: инструмент, комбинированный, режущий

...конструкции за счет упрощения механизма крепления державки.На фиг. 1 изображен комбинированный режущий инструмент, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - державка с дополнительным режущим элементом, общий вид; на фиг. 4 - то же, вид сверху; на фиг. 5 - разрез Б - Б на фиг. 3; на фиг. 6 - разрез В - В на фиг. 3.Комбинированный режущий инструмент состоит из сверла 1 и режущего элемента 2, который установлен на С-образной державке 3, имеющей выступы 4 и 5, Выступы 4 и 5 взаимодействуют через винтовые канавки с пером спирального сверла 1. Режущий элемент 2 с державкой 3 закрепляется в необходимом положении на рабочей части сверла 1 винтами 6.Инструмент работает следующим образом. Перед началом сверления державка 3с...

Номер патента: 1489974

Опубликовано: 30.06.1989

Автор: Юнусов

МПК: B23B 45/16, B25B 21/02

Метки: сверлильная

...пазу 10 ударника 7. Насвободном конце шпинделя 4 выполненаполость, суживающаяся в сторону торца последнего, в виде кольцевой канавки 12 с конусной боковой поверхностью 13, вершина которой обращенак наковальне 5, В кольцевой канавке12 равномерно по окружности размещены шарики 14 для периодического взаимодействия с цилиндрическойфповерхностью корпуса 1, ограничивающейцентральное отверстие 2, Со стороныторца к свободному концу шпинделя 4крепится рабочий инструмент - сверло 15.Сверлильная машина работает следующим образом,Подводят рабочий инструмент - сверло 15 к обрабатываемой поверхности16 и включают привод, вращение еговыходного вала 3 через шпиндель 4передается на сверло 15, При вращениишпинделя 4 совместно с наковальней5...

Номер патента: 1491616

Опубликовано: 07.07.1989

Авторы: Вагенштейн, Исаенко, Шкляр

МПК: B23B 25/02

Метки: дискретный, подач, привод, станка, токарного

...со шпинделем, установлена на приводном валу подвижно восевом направ;1 ении и подпружинеца кпервой иолумуфте. При этом величинасвободного хода муфты, при которомпри отсутствии передачи движения отшпинделя к суппорту происходит ломкастружки, соответствует не менее чемодному обороту шпинделя. 1 ил,ния и подпружицеца пружиной 16, усилие руется гайкой 17. М ны свободного хода, не менее одному обо Перед началом работы на ст устанавливают величину подачи румента больше подачи, допуст усилием пружины 16При враще1616 высоких режимах. Составитель С.КутеповТехрел Л,Сердюкова Корректор И.Шарош р С.Пекарь акаэ 3797/14 Тираж 831 ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., д. 4/5...

Номер патента: 1491617

Опубликовано: 07.07.1989

Автор: Скочко

МПК: B23B 25/06

Метки: дискового, инструмента, профилирования, режущего

...с осью дискового инструмента в положении обработки. Ось поворота 0-0 удаляют от оси эталонной детали 1 ца расстояние А, равное сумме выбранного радиуса К инструмента и расстояния 1 (между осью эталонной детали 1 и дном винтовой поверхности 2), 40 Ось поворота 0-0 располагают гкрещенцо по отношецию к оси детали 1 под углом о, Параметры А и Ю определяют условиями обработки, верительныйинструмент 4 располагают на раме 3 с 45 этого раму 3 мерительного инструмента фиксируют от осевого перемещения вдоль оси 0-0, оставляя воэможность фиксированного поворота рамы 3 вокруг оси 0-0,Поперечные сечения винтовой поверхности 2 находят после каждого поворота рамы 3 вокруг оси 0-0 на фиксированный угол, равный 0,5-3 , при непрерывном поворотном...

Номер патента: 1491618

Опубликовано: 07.07.1989

Автор: Мухин

МПК: B23B 31/02

Метки: мухина, патрон, рычажный, самоцентрирующий

...кольцо 32 (фиг. 7), контактирующее с токопроводящими изолированными концевиками 33 и 34 (фиг.8).На задней части 30 полэуна 28 выполнены резьба и долевые пазы, с которыми взаимодействуют закрепленныен корпусе 1 шпонки 35 (фиг. 7 и 9),а с резьбой нзаимодействует гайка 36,могущая только вращаться (фиг. 7и 10), На гайке 36 смонтированы дне10 40 эве здочки 1/ и 38, с ломчиню 1т рыхкинематически с.вязаны лне дру 1 ис рычажные части патрона (фиг. 1) посрсгс -ством цепных передач 39 и 40 для5правой рычажной части патрс на и 41 -43 - для левой рычажной часи патрс 1 на.Патрон работает следующим обра -зом.Приложенный к гайке 36 от привода8 крутящий момент вращает вместе сгайкой 36 и звездочки си 37 и 38 цепных передач 39 и 41, которые в...

Номер патента: 1491620

Опубликовано: 07.07.1989

Авторы: Артоболевский, Глебов, Климухин, Мишнин

МПК: B23B 31/16

Метки: патроном, самоцентрирующим

...41, который подключаетвторой пневмораспределитель 17, Пнамораспределитель 17 подключает к15пневмосети вторую полость механизма10, а его первую полость соединяетс атмосферой, При этом элемент 13вдвигается. При полном вдвижениисрабатывает датчик 46 исходного наложения и сигналом с его выхода через20дифференциальную цепь 42 триггеры19, 20 и 22 переводятся в состояниелогического "0",Переналадка патрона на размер за 25готовки 11 завершается, а сигналомс выхода датчика 46 исходного положения выдвижного элемента 13 включается программа манипулятора 12, пакоторой заготовка 11 вводится в патрон, механизм 8 фиксирования затормаживает зубчатое кольца 2, электродвигатель 39 поворачивает патрон,кулачки 5 сводятся и зажимают заготовку 11 до тех...

Номер патента: 1491621

Опубликовано: 07.07.1989

Авторы: Архипов, Качан, Кириллов, Плахотников

МПК: B23B 31/40

Метки: оправка

...5, а другой - вовтулке 6, которая закреплена на корпусе 1 винтами 7, Втулка Ь (фиг.3)может быть установлена подвижно сзазором 8, подпружинена в осевом направлении упругим элементом 9 и зафиксирована гайками 10. Маховик 2 25может быть выполнен с полостью,аполненной сыпучим материалом 11(фиг. 2),Оправка работает следующим образом.Заготовку 12 устанавливают навинтовую пружин 4 оправки, котораяполучает вращательное движение, врезультате чего под действием инерции массы маховика 2 он находитсяв покое, так как установлен на подшипниках 3 в корпусе 1 оправки, происходит раскручивание пружины 4,, так как один конец жестко закреплен припомощи резьбы 5 и остается неподвижным, а второй закреплен при помощирезьбы на втулке 6 оправки и начинает...

Номер патента: 1491622

Опубликовано: 07.07.1989

Автор: Короткин

МПК: B23B 33/00

Метки: поводковое

...зубьев; на фиг. 7 - варианткрепления деталей с использованиемкрепежных элементов, расположенныхв отверстиях фланца,Устройство состоит из корпуса 1с обратным полым конусом 2, на поверхности которого вдоль образующейвыполнены сквозные пазы 3, расширяющиеся к переднему торцу корпуса 1,содержащего фланец 4 с отверстиями5, в которые могут устанавливатьсякрепежные элементы 6, Между пазами3 расположены поводковые зубья 7,выходящие на рабочую часть 8 фланца4. В средней части устройства выполнены отверстия 9, в которое могутустанавливаться крепежные элементы1 О, В задней части корпуса выполнены отверстия 11 под крепежные элементы 12 и центральный винт 13,который выполняет функцию опорногоцентра. Деталь обозначена позицией 14,Устройство работает...

Номер патента: 1491623

Опубликовано: 07.07.1989

Авторы: Косарев, Павлов, Третьяков

МПК: B23B 19/02, B23B 47/00

Метки: инструментальная, оправка

...обработке точных отверстий.Целью изобретения является повышение точности обработки эа счетуменьшения погрешностей, связанныхс вращением шпинделя и установкойоправки в послелний,На чертеже представлена инструментальная оправка,Инструментальная оправка содержит корпус 1, во внутренней полостикоторого размещен пневмодвигатель2, связанный через муфту 3 с валом4, ца котором закреплен инструмент5, плунжер 6 с пружиной 7, расположенный в зоне конического хвостовика 8 корпуса 1 двуплечий рычаг 9,имеющий сферическую опорную поверхность и установленный с воэможностью качения, и клапан 10 подводасжатого воздуха, соединенный с внутренней полостью корпуса 1. Двуплечий рычаг 9 одним плечом связан сплунжером 6, предназначенным...

Номер патента: 1491624

Опубликовано: 07.07.1989

Авторы: Кривый, Кузьмин, Нагорняк

МПК: B23B 47/00

Метки: отверстий, сверления, сквозных

...19,расположенным напротив максимальногодиаметра втулки 5,Устройство работает следуюцим обПри нрапн нии шпинделя 1 совместно с корпусом 2 режущим инструментом 12 при осевой подаче последнего происходит засверливание детали 15и осуществляется процесс сверления. При этсм шарики 7 расположены в сферических выемках пазов 13, выступающие за пределы корпуса 2 участки шариков находятся в контакте с конической поверхностью 6 подпружиненной вниз втулки 5. одежду нижним торцом втулки 5 и верхним торцом подшипника 19 имеется зазор Ь , равный расстоянию от вершины сверла 12 до начала опасной зоны, начиная с которой происходит выпучивание металла (для вязких сталей) и выкрашивание (для хрупких материалов), Эта зона расположена на расстоянииот...

Номер патента: 1491625

Опубликовано: 07.07.1989

Автор: Татаров

МПК: B23B 49/02

Метки: кондукторной, направления, плиты

...4, закрепленный на кондукторной 916256пните 1, введен н направляющую втулку 13, д замыкающая гильза 5 давлением рабочей среды, подаваемой взаднюю ее полость с, перемещена впсреднее положение (на фиг, 2 внижнсе), Благодаря этому шарики 14оказываются запертыми в задней кольцевой канавке Ч фиксирующего штыря104 цилиндрической рабочей поверхностью замыкающей гильзы 15Пол воздействием торца замыкающейгильзы 15 толкатели 27 выдвинуты впереднее положение (на Фиг, 2 нижнее),15В этом положении упор 19 воздействует на путевой переключатель 20,что свидетельствует об указанном нормальном взаимном расположении механизмов и готовности их к выполнению20автоматического цикла обработки иэделий,Замыкающая гильза 24 шариковогопатрона 5, находясь под...

Номер патента: 1491644

Опубликовано: 07.07.1989

Авторы: Барарушкин, Кречет

МПК: B23B 31/00, B23Q 3/00

Метки: закрепления

...6 с возможностью поворота в опорах 28 качения 5 10 15 20 25 30 35 40 45 4и снабжен хвостовиком 29 для возможности центрирования устройства на транспортируюгцих устройствах (например, тактовых столах ГПМ) или соединения его с приводом (не показан). На поверхности 30 корпуса 1 имеется указатель 31 угла поворота, а на основании 6 - шкала 32 для контроля положения рычагов 2 на поверхности 17 корпуса 1.Для использования в гибком производственном модуле, состоящем из станка 33 с ЧПУ, промышленного робота 34 с рукой 35 и захватом 36 и тактового стола 37, устройства фиксируются с помощью хвостовика 29 и закрепляются основанием 6 на каретках 38 тактового стола 37. При закреплении точка а по дуге 39 перемещается в точку а, а точка б по...

Номер патента: 1493387

Опубликовано: 15.07.1989

Автор: Денисенко

МПК: B23B 1/00

Метки: оптимальных, режимов, резания

...1 п (90 -Ц+ Кто после вывода изсоотношений и/ Д 1 с Ч и ь/(8 =Сд Ч, выражений Л =-БСд Ч,/(Сд Ч + + 8 Ч,) и Ь = 8 сЧс 8 Ч,/И 8 Ч+сКЧ) и подстановки с последующими упрощениями имеемБссг еЖЕ 8 сГ+ 8 Ч т ядп 0 5 Ч- Ж. соя 0,5(ц+Ч,)1493 С учетом Ь=Кполучаем искомую формулуя 1.и 0 5 Ч-Ч,Я С+ЕЧ,2соя 0,5(Ч+ М,) К Ч КЧ где кпринимается в качестве задаваемой величины - целесообразной вы соты микронеровностей обработанной поверхности, мм.Установление режима резания в период вреэания в заготовку является быстрым, не приводит к существенному 20 дополнительному износу инструмента или ухудшению качества обработанной поверхности. Способ не требует проведения предварительных экспериментов.Критерий оптимизации по скорости ре зания и подаче устанавливают...

Номер патента: 1493388

Опубликовано: 15.07.1989

Авторы: Казанцев, Тараканов, Фомин, Хохлова

МПК: B23B 29/02

Метки: борштанга, глубоких, отверстий

...черезцентр тяжести поперечногосечения упругого элементапараллельно нейтральной оси;Р, - площадь поперечного сечения;о - расстояние от центра попе/ Уречного сечения борштангидо центра тяжести поперечного сечения упругого элемента.Максимальный момент инерции упругих элементов и наименьший прогиб борштанги при работе достигается при 4 =чВеличина углаопределяется из соотношения 1493 при кручении, коэффициент влияния, характеризующий осевое линейноедеформирование от сдви 5гового нагружения прикручении);у - радиус-вектор относительно центра поперечного сечения борштанги. 10Для того, чтобы линейные деформации от крутящего момента М (второй член в правой части уравнения (1 имели характер изгиба необходимо, чтобы они имели разные знаки:...

Номер патента: 1493389

Опубликовано: 15.07.1989

Авторы: Нагреба, Польняк, Сидор, Стефанович, Хенц

МПК: B23B 29/03

Метки: виброустойчивая, оправка, расточная

...1 и основного стержня 2,Остановив вращение оправки, неснимая ее со шпинделя станка, вращением гаек 8 и 9 в результате вэаимодействия их пазов 10 с винтами11 и 12 перемещают стержни 2 и 3относительно корпуса 1, создавая темсамым необходимое предварительноеосевое растяжение корпуса 1 и дополнительного стержня 3 за счет изменения плотности вязкоупругого материала 6 коническими поверхностями54 и 5 корпуса 1 и основного стержня 2,В варианте оправки с внутреннейрегулировкой вращением шестигранника 15, перемещая основной стержень2 в корпусе 1, изменяют плотностьвяэкоупругого материала 6 коническими поверхностями 4 и 5. Затем устанавливают дополнительный стержень3 в отверстие основного стержня 215 и вращением шестигранника 14 создают...

Номер патента: 1493390

Опубликовано: 15.07.1989

Авторы: Безуглый, Волчкевич

МПК: B23B 35/00

Метки: отверстий

...точки Р обраэуюАщей отверстия.Затем вычисляют перепад диаметров отверстияДР,Эдщ к ПминПерепад диаметров отверстия прикачении транспортного колеса радиуса К) ВД вместе с соосно закрепленной деталью внутри направляющейокружности радиуса г, ) г определяют аналогично, Вычисляют 0 нов данном случае 7 , определяют поформуле ординат образующей К. Затемопределяют наименьший диаметр Ю чотверстия при значении С, найденномметодом подбора, и вычисляют перепад+ кдиаетров Прдс и 0 у рТак как согласно фнг.2 К -= К +/(В + Ь К)ш представлявшие со бой модули перитрохоид, а эатем,сравнивая после приведения обоих отношений к общему знаменателю их числители гК + г,. АЕ и г, ВД+ЛВВД,при ходим к выводу, что г, В + 1 В В сг ВД + г Ь В, так как по условию1г,...

Номер патента: 1493391

Опубликовано: 15.07.1989

Авторы: Медведев, Натапов

МПК: B23B 35/00

Метки: многопозиционных, отверстий, станках

...и последующая установка новой детали,Формула изобретения Способ обработки отверстий на многопоэиционных станках, при котором деталь зажимают, после чего осуществляют развертывание на последней позиции станка, о т л и ч а ю щ и йс я тем, что, с целью повышения точности обработки тонкостенных деталей с выступом или пазом, после врезания развертки в отьерстие на величину ее заборной части, снимают усилие зажима детали и удерживают ее от проворота посредством упора, предназначенного для контактирования с выстуг:.м или стенкой паза детали. Составитель Л.МакароваРедактор М,Келемеш Техред Л.Сердюкова Корректор Заказ 3929/14 Тираж 831ВНИИПИ Государственного комитета по иэобре113035, Москва, Ж, Раущ Производственно-издательский комбинат...

Номер патента: 1493392

Опубликовано: 15.07.1989

Авторы: Липовой, Мищенко, Певзнер, Седач

МПК: B23B 49/00

Метки: инструмента, пневматическое, режущего, целостности

...мембранный блок 12. Выодной преобразователь, оказавшись сообщенным через пневмокамеру 18 с атмосферой, отрабатывает сигнал, поступающий в систему управления станка на его остановку.з.п. ф-лы, 2 ил.93392 50 55 5 14стродействия, может быть выполнен ввиде бесконтактного электрическогодатчика (фиг.2 ), встроенного в элемент 1 О сравнения с возможностью взаимодействия с его подвижным в осевом направлении мембранным блоком 12,В этом случае, помимо управляющейпневмокамеры 16, сообщены с атмосферой также управляющие пневмокамеры13 и 18,Устройство работает следующимобразом,В подготовительном режиме работывоздух под давлением от источника 4питания поступает через последовательно соединенные регуляторы 5 и 8,причем последний настроен на...

Номер патента: 1495000

Опубликовано: 23.07.1989

Автор: Таиров

МПК: B23B 1/00, B23B 25/02

Метки: резанием

...в направлении, перпендикулярном движению подачи. При этом резец 2 устанавливают с опережением относительно резца 1 на величину 0,5 Б, чтобы обеспечить равномерное 40 срезание припуска.На фиг.2 представлена схема срезания припуска каждым резцом. Ампли туда резца 2, совершающего колебанияАК-Ь -г - Ь =-Ь-Ье1 45 где К - радиус обрабатываемой заготовки ммг - радиус обработанной части заготовки ммЬвеличина р полученная змпири ф 50 ческим путем, характеризующая глубину резания, при которой на диспергирование стружки обрабатываемого материала оказывает влияние кривизнавершины резца г,Таким образом, глубина резания резцом 1,осуществляющим движение подачи, превышает максимальную глуби 1ТГ к формулаСпособ обраб нием, согласно осуществляют дв 1е ю(2...

Номер патента: 1495001

Опубликовано: 23.07.1989

Автор: Додонов

МПК: B23B 19/00

Метки: узел, шпиндельный

...температурыкорпуса 9, одновременно повышается также и температура к дополнительного корпуса 9, При этом смещение Хэ плоскости 1 О крепления корпуса 2 происходит в положительном направлении вдоль оси Х, а смещение шпиндельных опор 6 и 7 - Хр происходит в отрицательном направлении - Х относительно плоскости 10, При этом в соответствии с расчетами и экспериментальными исследованиями установлено, что избыточная температура корпуса 2во всем ра-.Эбочем диапазоне температур работы узла выше избыточной температуры корпуса 9 , при этом между избыточными температурами С к и 1 э при рабочих режимах узла существует зависимостье = 1 ст, (1) где 1 = 1,2-1,3 в рабочем диапазоне температур при эксплуатации узла, то есть при С =10-50 С.Таким...

Номер патента: 1495002

Опубликовано: 23.07.1989

Авторы: Андрианов, Ломакин, Патлах, Чигорко

МПК: B23B 25/06, B23Q 15/00

Метки: активного, вращения, размеров, тел

...При измерении размера вращающегося тела иэ мерительный наконечник упирается в его поверхность и устанавливается в положение, определяемое размером иэмеряемого тела, При этом световод в виде пружины, соединенный с измерительным наконечником, деформируется так, что одна пружина растягивается, а другая сжи.ается, Это приводит к модуляции светового потока, распространяющегося по световоду, при этом световой поток в одном световоде увеличивается, а в другом уменьшается. Таким образом, по разнице световых потоков можно судить о величине деформации светлводов, а следовательно, о положении измерительного наконечника1 цл.Корректор Э.Лончакова Редактор С,11 э аэ 41 55/НИИПИ Госу Тираж 831 11 одписноетвенного комитета по изобретениям и...
