B23B — Токарная обработка; сверление

Номер патента: 1301574

Опубликовано: 07.04.1987

Авторы: Кущак, Солиляк, Шимкив

МПК: B23B 33/00

Метки: поводковый, центр

...гидропласт и т.д.), размещающейся в кольцевой полости, которую замыкает поршень 11, Последний посредством переходника 12 связан со штоком 2, Базовый упор 13 для жесткого базирования обрабатываемых деталей по торцу крепится к крышке центра винтами 14, Штыри в отверстиях крышки б подпружинены пру жинами 15, усилие которых регулируется винтами 1 бПоводки могут быть размещены в крышке так, что проекции осей поводков касательны к окружности, на ко торой размещены вершины штырей (фиг. 5 а) проекции осей поводков на плоскость, перпендикулярную оси цент-ра, образуют многоугольник и сходятся к. окружности, на которой размеще ны вершины поводков (фиг. 56), .проекции осей поводков на плоскость, перпендикулярную оси центра, образуютправильный...

Номер патента: 1301575

Опубликовано: 07.04.1987

Авторы: Биттнер, Деллинг, Крейзель, Мюллер, Петцольдт, Хелм

МПК: B23B 39/02

Метки: горизонтально-обрабатывающий, станок

...45устройство для удаления стружки иззоны обработки, приспособление длязакрепления заготовки установленос возможностью дополнительного поворота вокруг оси, расположенной в вертикальной плоскости, параллельнойоси вращения шпинделя. 2Станок содержит станину 1, на которой с возможностью поступательного перемещения параллельно оси шпинделя 3 инструмента установлена шпиндельная бабка 2 с направляющими. Шпиндель 3 установлен на салазках 4, обеспечивающих его перемещение в вертикальном направлении.На станине 1 с возможностью поступательного перемещения в горизонтальной плоскости, перпендикулярной оси шпинделя 3, установлена каретка 5, несущая приспособление 6 для закрепления заготовки 7.На каретке 5 смонтирован поворотный стол 8, на котором...

Номер патента: 1301576

Опубликовано: 07.04.1987

Автор: Шевяков

МПК: B23B 45/04

Метки: переносная, сверлильная

...манипулятора. При вращении вала2 начинает вращаться шестеренныйнасос, который Отсасывает воду из 45полостей А и В, создавая в них пониженное давление. При полной герметичности присосок 15 расход через паз 12отсутствует и поршень 9 занимает исходное положение. При неполной герме ртичности, которая возможна при сверлении на неровной или загрязненнойповерхности, вода, поступающая подприсоски 15, пройдя через насос, будет выходить наружу через паз 12,создавая на нем перепад давления.Под действием этого перепада поршень9 перемещается вверх, сжимая пружину10 и увеличивая проходную площадь паза 12, Поскольку перемещение.поршня 9 и расход через паз 12 взаимосвязаны, то, контролируя по делениям 11 перемещение поршня 9, можно определить и...

Номер патента: 1301577

Опубликовано: 07.04.1987

Автор: Школьников

МПК: B23B 49/02

Метки: отверстий

...10установлен вал 11 с закрепленным нанем храповым колесом 12, которое снабжено подпружиненными собачками 13 и14. Собачка 13 установлена на толкателе 15 и служит для перемещенияхрапового колеса 12, а вместе с ними детали 4. Собачка 14 установлена 35на левой бабке 1 и служит для Фиксации детали 4 в положении обработки,Толкатель 15 установлен в направляющих втулках 16 и 17 и снабжен пружиной 18. Кулачок 19, взаимодействующий с толкателем 15, жестко связансо штангой 20, закрепленной на станине станка. Обрабатывающий инструмент,например сверло 21, проходит черезнаправляющую кондукторную втулку 22, 45установленную в кондукторной плите23 неподвижного корпуса. При этомось а обрабатываемого отверстиясмещена относительно оси 0 направляющей...

Номер патента: 1303263

Опубликовано: 15.04.1987

Автор: Шатуров

МПК: B23B 1/00

Метки: резанием

...наугол, меньший или равный углу контакта Ф, Время поворота резца на уголЧ равно й . Затем резец затормаживают и в течение времени 1 он неовращается, В дальнейшем цикл работырезцаповторяется (фиг. 3),Время г. работы резца в остановленном состоянии определяют исходяиз того, что участок режущего лезвия,износившийся на некоторую величинуэа времяне должен оставлятьриски на обработанной поверхностипри последующих циклах обработки,Для разных обрабатываемых материаловвеличина износа резца за времяразлична; зависит она также от мате. -риала резца, Практически для сталейв обычном состоянииТо 10 1 Озгде Т - стойкость резца в,заторможенном (остановленном) состоянии,Для,твердых материалов, напримерзакаленных сталей, , выбираютсяравным 1 - 30...

Номер патента: 1303264

Опубликовано: 15.04.1987

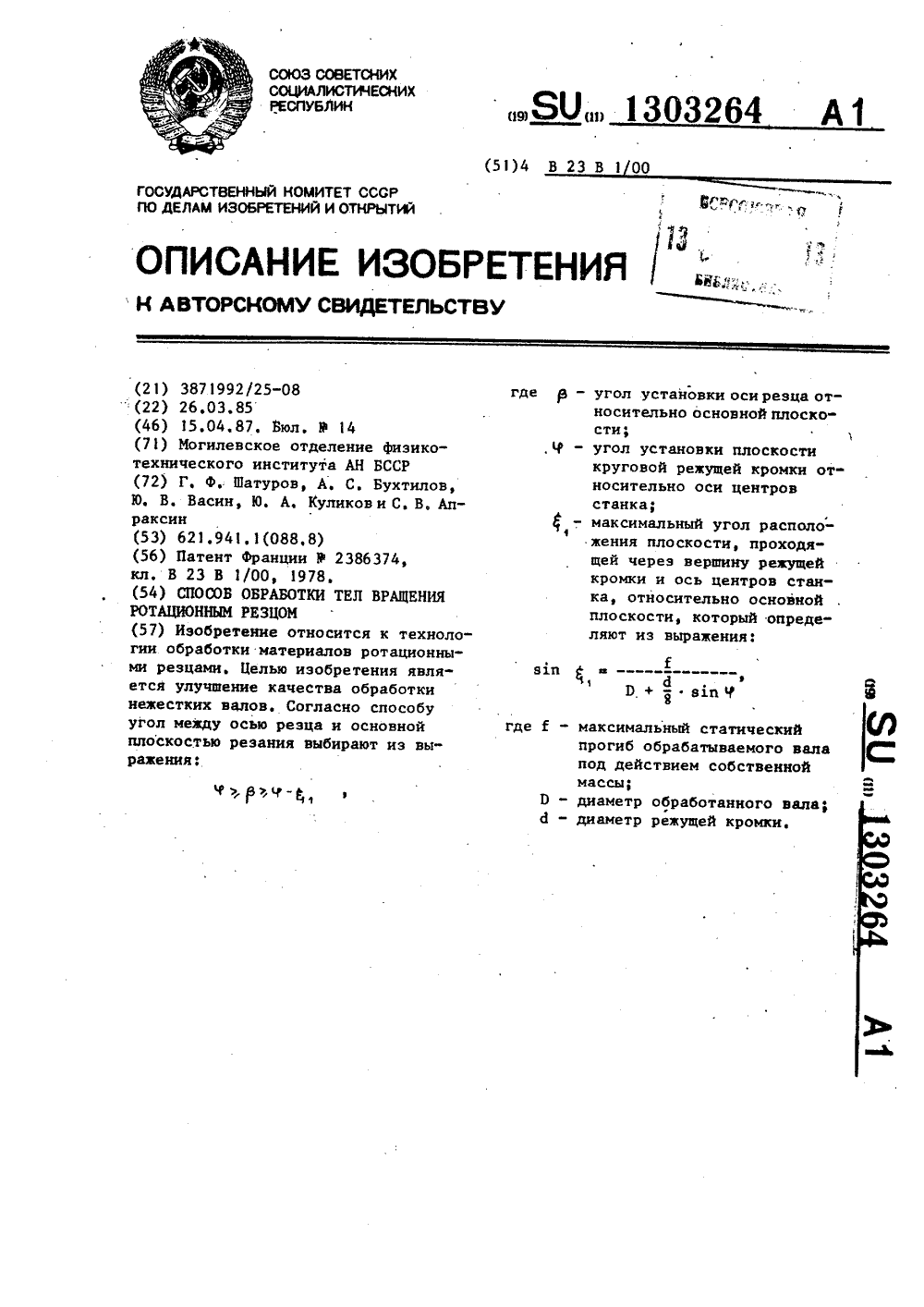

Авторы: Апраксин, Бухтилов, Васин, Куликов, Шатуров

МПК: B23B 1/00

Метки: вращения, резцом, ротационным, тел

...,0 + й/8 эмап ркости;угол установки плоскостирежущей кромки относительно оси центров станка;максимальный угол расположения плоскости, проходящей через вершину режущейкромки и ось центров станка относительной основной(3) где , - угол расположения вершиныВ режущей кромки 3 резца 1(фиг, 4), Ч, ц 45 ф,По техническим условиям каландрирования бумаги на каландровых валахкорсетность недопустима, После обработки валы должны быть или строгоцилиндрическими, особенно в своейсерединной части, или иметь небольшую бочкообразность, Для устранениякорсетности на обработанных валахрезец после установки в положение,при котором его ось 4 параллельнаосновной плоскости 8 (фиг4), дополнительно устанавливают ось 4 резцана угол р, соблюдая соотношение ЙКь 16...

Номер патента: 1303265

Опубликовано: 15.04.1987

Авторы: Тананин, Хватов

МПК: B23B 1/00

Метки: закругления, инструмента, кромки, оптимального, радиуса, режущей

...- гра фик зависимости радиальный износ - время практического осуществления способа.Способ осуществляют в следующей последовательности: подготавливают оборудование, инструмент, прибор для измерения радиального износа; провоДят ускоренные стойкостные испытания инструмента, строят график зависимости изнбс - время; по графику опреде 20 ляют величину радиального износа Ьг в конце периода приработки инструмента, по которой назначают величину оптимального радиуса округления режущей кромки.П р и м е р, Твердосплавный проходной резец и Т 15 К 6 с геометрическими параметрами У = 10, с = 10 9 щ 45 Я = 0 испытывают при проФЗО дольном точении образца из стали 45 на станке модели ИЖ-Т-.400 по ускорен 65 2ной методике. Скорость резания 2,2 м/с,...

Номер патента: 1303266

Опубликовано: 15.04.1987

Авторы: Дубакин, Иванидзе, Клечковский

МПК: B23B 3/06

Метки: станок, токарный

...во времени симметричного поля температур центр вращения шпинделя перемещается только в направлении плоскости 9 симметрии, т,е. в направлении, перпендикулярном Х, а зто перемещение на точности отработки диаметральных размеров не сказывается.В процессе работы меняется и температура станины 5 с замкнутым контуром, что приводит к ее деформации,Источников тепла на станине 5, кромешпиндельной бабки 8 и окружающей среды, нет, так как крестовый суппорт, перемещающийся по направляющим 6 и 7, в процессе работы не нагревается, а узлы, непосредственно в Формообразовании не участвующие, вынесены эа пределы станины 5 и закреплены на основании 1.Шпиндельная бабка 8 имеет места крепления к станине, расположенные симметрично относительно...

Номер патента: 1303267

Опубликовано: 15.04.1987

Авторы: Бакунов, Егорова, Кузнецов, Кулешова

МПК: B23B 3/28

Метки: заготовок, цилиндрических

...качество обработки цилиндрических заготовок путем копирования их наружной поверхности и гашения вибраций, возникающих в процессеобработки.20 Устройство для обработки цилиндрических заготовок, содержащее корпус,в котором смонтирована пиноль с резцом и копирующим роликом, охватывающее заготовку кольцо с вкладьппем изантифрикционного вибропоглощающегоматериала, о т л и ч а ю щ е е с я30тем, что, с целью повьппения качестваобработки, кольцо выполнено упругими связано с пинолью посредством введенных в устройство рычага и регулировочного винта,ВНИИПИ Заказ 1247/11 тираж 976 ПодписноеПроизв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к устройствам для механической обработки цилиндрических заготовок, например...

Номер патента: 1303268

Опубликовано: 15.04.1987

Авторы: Камерилин, Сутормин

МПК: B23B 3/30

Метки: станок, фрезерно-центровальный

...23 или 26,5 1 О 5 20 25 30 35 40 2В стойках 2 и 3 расположены гидРоцилиндры 43 и 44 прижима кареток 41 и 42 с инструментом 5, 16 и 17, 8 через ролики 37, 38 и 39, 40 к кулачкам 23 и 26, выполняющие функцию пружины.В центральной зоне станка на стойках 2 и 3 установлены самоцентрирующиеся тиски 45, 46 и 47, 48 зажима заготозок 12.Во фрезерных бабках 4 и 5 распо" ложены упоры 49 и 50 осевой установки заготовок 12.Станок работает следующим образом.Заготовка 12 шаговым транспортером 1 подается в позицию 13 фрезерования, где она упорами 49 и 50 устанавливается в осевом направлении и зажимается в тисках 45, 46 и 47, 48 за оба конца. Затем следует вертикальная подача фрезерных бабок 4 и 5 с помощью кулачков 21 и 24 и рычагов 33 и 34 и...

Номер патента: 1303269

Опубликовано: 15.04.1987

Авторы: Федоренко, Чикин

МПК: B23B 3/34, B23D 45/02

Метки: отрезной, суппорт

...31, который служит также расширительным бачком.Для возврата штока поршня 5 при обратном ходе салазок 1 имеется обратный клапан 32, соединенный магистралями с полостями 29 и 30 гидроцилиндра 6. На салазках 1 установлен конечный выключатель 33 для подачи команд на отвод суппорта.Отрезной суппорт работает следующим образом.При отрезке деталей с нагрузкой на фрезе, не превышающей допустимую, давление рабочей жидкости на плунжер 22, возникающее вскедствие уменьшения объема сильфонов 28 из-за относительного кругового смещения передаточных шестерен 14 и 16, а следовательно, и давление на золотник 23, передаваемое плунжером 22, уравнове" шивается при помощи упругого звена с механизмом регулировки натяга, Золотник 23 неподвижен, дросселирующая...

Номер патента: 1303270

Опубликовано: 15.04.1987

Автор: Сохряков

МПК: B23B 19/02

Метки: узел, шпиндельный

...своим приводом (не показан), например эксцентриковым механизмом, перемещается в правое положение, а вместе с ним перемещается вправо и невращающееся наружное кольцо подшипника 5, так как оно зафиксировано в отверстии цилиндра 19 пружинным упорным кольцом 20. При этом перемещении устраняются зазоры между роликами и взаимодействующими с ними беговыми дорожками подшипника 5, перемещается вправо полый шпиндель 3, так как внутреннее кольцо подшипника 5 зафиксировано на полом. шпрнделе 3 от осевого перемещения. Одновременно с перемещением полого шпинделя 3 вправо перемещается внутреннее кольцо подшипника 4, установленное и зафиксированное на полом шпинделе 3, до полногоустранения зазоров между роликами и взаимодействующими с ними беговыми...

Номер патента: 1303271

Опубликовано: 15.04.1987

Автор: Кириченко

МПК: B23B 19/02

Метки: втулок, выпрессовки, типа

...19 в зоне пазов проходит кольцевая проточка 3 1. В основании 1 устройства закреплены упоры 32.Устройство для выпрессовки деталей типа втулок работает следующим образом.Разбираемый узел 33, например шестерню коробки передач тракторов типа "Кировец", по направляющим 34 подают на устройство, ориентируют относительно штока 3 и закрепляют захватами 35. Включают силовой привод 2, и шток 3 движется вниз. Оправка 19 входит в отверстие демонтируемых деталей 36, опорное кольцо 27 доходит до верхней снимаемой детали 36 и останавливается. Штоки 25, упираясь в него и в планки 21, останавливают корпус 6. Стержень 4 вводит захват 29 между демонтируемыми деталями 36, сив щая дистанционное кольцо 37, установ 1303271ленное между ними, в одну сторону, при...

Номер патента: 1303272

Опубликовано: 15.04.1987

Авторы: Барсуков, Гудзон

МПК: B23B 23/00

Метки: бабка, задняя, металлорежущего, станка

...выключателя 9 с кулачком 13 дает команду на выключение двигателя 12 и остановку каретки 8 и одновременно на включение механизма 2 23 перемещения пинолн 2, Ииноль 2 вместе со штоком 6 перемещается влево (фиг.3). Центра 4 и 5 входят в центровые отверстия эталонной детали и зажимают ее. Этот момент контролируется срабатыванием реле 15 давления,Затем включают двигатель 12 на реверс и каретку 8 вдоль штока б перемещают вправо до взаимодействия кулачка 7 с конечным выключателем 10, После этого двигатель 12 отключают (фиг.4). На этом настройка устройства для определения положения пиноли завершена. Пиноль 2 отводят в исходное положение (фиг.1). после чего производят обработку всей партии заготовок. При этом взаимодействие кулачка 7 с конечным...

Номер патента: 1303274

Опубликовано: 15.04.1987

Автор: Оболкин

МПК: B23B 25/06

Метки: инструментом, установки, шпинделя

...фиг. 1 изображено приспособление для установки шпинделя с инструментом относительно заготовки; на фиг.2- сечение А-А на фиг.1; на фиг.3 - приспособление, вид сверху.Приспособление состоит из плитыс.фиксирующими пальцами 2 и осью 3 поворота, служащей для установки оси поворота в ось заготовки 4, угольника 5, выполненного в виде призмы с осью поворота, проходящей через ось симметрии призмы, и регулируемым упором б, и служащего для установки угла между заготовкой и инструментом и установки шпинделя 7 с инструментом 8 относительно заготовки 4 с помощью установочных поверхностей 9 и 10.Приспособление работает следующим образом,Плиту 1 с фиксирующими пальцами 2 устанавливают в приспособление для крепления детали или на стол станка...

Номер патента: 1303275

Опубликовано: 15.04.1987

Авторы: Владимирский, Дановский, Киселев, Кунин

МПК: B23B 27/14

Метки: крепления, режущего, элемента

...(при-, клеивают) к технологической накладке из непроводящего материала 2, которую, в свою очередь, фиксируют (приклеивают) к корпусу 3 так, чтобы минимальное расстояние между режущим элементом и корпусом находилось в области ребра корпуса, имеющего более высокий потенциал, чем у граней корпуса, Затем проводят гальваническое осаждение слоя металла, после чего накладку удаляютВ данном случае режущий инструмент из непроводящего материала фиксируют без зазора с корпусом так, чтобы линия касания находилась в области максимального электрического потенциала в зоне крепления.П р и м е р. Проводили крепление режущего элемента из гексанита-Р к державке токарного проходного резца согласно схеме по фиг. 3 и 4.Для гальванического осаждения...

Номер патента: 1303276

Опубликовано: 15.04.1987

Авторы: Боярунас, Дрожин, Епифанов, Крючков, Михайлов

МПК: B23B 27/16

Метки: инструмент, режущий, сборный

...на величинуопределяемую из соотношения: Г - Г2 - ,35где г, - радиус большего основанияконической головки 6 крепежного винта 5;г - радиус отверстия в промежу 240 точном элементе 7;- расстояние от боковой поверхности режущей пластины3 до оси крепежного винта 5;- расстояние от боковой по верхности режущей пластины3 до оси отверстия в промежуточном элементе 7,При креплении режущей пластины 3крепежный винт 5 ввинчивают в от верстие 4 державки 1.Вследствие того, что разностьмежду радиусом отверстия в промежуточном элементе 7 и радиусом большего основания конической головки кре пежного винта 5 меньше разности расстояний от боковой поверхности режущей пластины до оси отверстия в промежуточном элементе 7 и до оси крег - г,где г - радиус...

Номер патента: 1303277

Опубликовано: 15.04.1987

Авторы: Георгиевский, Дигтенко, Кокошко, Семенов, Чернавский, Шпиньков

МПК: B23B 27/16

Метки: инструмент, режущий

...подвижнойподкладки 2 и режущей пластины 4.Режущая пластина 4 выполнена трехгранной и расположена на подвижнойподкладке 2,Упругий элемент 5 расположен между опорной стенкой 6 и подвижнойподкладкой 2 и выполнен в виде гофра (волнообразным). Он может бытьзакреплен на державке 1 или на подвижной подкладке 2 с помощью, например, заклепки.Выступ 7 и паэ 9 расположены подуглом з к опорной стенке 6, Опорнаяповерхность выступа 7 державки 1расположена под углом Ц к основаниюгнезда державки и к опорной поверхности, подвижной подкладки 2, контактирующей с режущей пластиной 4.Дополнительная опорная поверхность 8 державки 1 и дополнительнаяопорная поверхность 10 подвижнойподкладки 2 выполнены параллельнымиопорной поверхности выступа 7 державки...

Номер патента: 1303278

Опубликовано: 15.04.1987

Автор: Соломко

МПК: B23B 27/16

Метки: резец

...Заказ 1248/ 12 Тираж 976 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная,4 1 13Изобретение относится к металлообработке,Цель изобретения - снижение трудоемкости изготовления резца путемупрощения формы боковых опорных поверхностей гнезда державки.На чертеже представлено гнездодержавки предлагаемого резца с установленной в нем режущей пластиной,вид сверху.В гнезде державки 1 резца установлена режущая пластина 2, На боковых опорных поверхностях гнезда выполнены выемки, крайние точки которых (3 и 4 на одной боковой поверхности и 5 и 6 - на другой) в плоскости, параллельной основанию гнезда, расположены...

Номер патента: 1303279

Опубликовано: 15.04.1987

Авторы: Венжик, Волынкин, Горбатенко, Казаков, Калинин, Наумова

МПК: B23B 27/16

Метки: инструмент, режущий

...ин Острумент; на фиг. 2 - то же, видсверху; на фиг. 3 - кассета с деталямн механизма крепления режущейпластины, аксонометрия.Режущий инструмент состоит из державки 1, кассеты 2, режущей пластины3 и механизма ее крепления - тяги 4,винта 5 и пружины 6.Для размещения механизма крепления в кассете 2 выполнены два глухих 20отверстия; одно (7) - под винт 5 идругое (8) - под пружину Ь и тягу 4,Тяга 4 снабжена штифтом 9, расположенным в пазу 10, выполненном вкассете 2 параллельно оси отверстия8 таким образом, что штифт 9 располагается ниже опорной поверхностирежущей пластины 3.Сборку кассеты осуществляют следующим образом. 30В отверстие 8 вставляют пружину6 и тягу 4, а в отверстие 7 - винт 5,9 2конец которого входит в паз 11 тяги 4 и...

Номер патента: 1303280

Опубликовано: 15.04.1987

Авторы: Савинов, Сидачев, Эльясберг

МПК: B23B 29/00

Метки: виброустойчивая, головка, расточная

...в плоскости, нормальной к обрабатываемой поверхности 2. Незакрепленный конец корпуса 1 связан с плоской пружиной 3, расположенной вдоль оси корпуса и несущей инерционную массу 4, в которЬй с помощью винтов 5 закреплен резец 6, Пружина 3 выполнена как единый элемент с корпусом 1 и инерционной массой 4. Пружина 3 и инерционная масса 4 образуют дополнительный касательный колебательный контур, имеющий относительно меньшие жесткость и массу, чем нормальный контур. Дополнительный контур установлен с возможностью увеличения колебаний в касательном направлении.На корпусе 1 укреплена дополнительная уравновешенная масса 7, охватывающая пружину 3 с инерционной массой 4 с гарантированным зазорам. Этот зазор рассчитан исходя из амплитуды...

Номер патента: 1303281

Опубликовано: 15.04.1987

Автор: Степанов

МПК: B23B 31/10

Метки: кулачок, патрона, самоцентрирующего, трехкулачкового

...точки пересечения зажимающихусилий с осью заготовки, а следовательно, надежность крепления,Кулачок трехкулачкового самоцентрирующего патрона, содержащий основной кулачок, установленную с возможностью фиксированного перемещения на нем сменную наладку, о т л и ч а ю - щ и й с я тем, что, с целью повышения надежности крепления, сменная наладка выполнена с двумя функциональными частями - рабочей и основания, ось рабочей параллельна оси основного кулачка, а ось основания расположена под углом к указанной оси кулачка, при этом сменная наладка установлена с возможностью перемещения в плоскости, проходящей под углом через ось. кулачка. 1Изобретение относится к станко. строению, в частности к устройствамдля закрепления заготовок на шпинделе...

Номер патента: 1303282

Опубликовано: 15.04.1987

Авторы: Гурин, Кравченко

МПК: B23B 39/00

Метки: вертикально-сверлильный, станок

...на которой размещена колонна 2, несущая шпиндельную го ловку 3, в шпинделе 4 которой закреплено сверло 5.По направляющим 6 при вращении винта 7 вертикально перемещается стол 8, на котором закреплена текстолитовая плита 9 с взаимно перпендикулярными ступенчатыми пазами 10 для размещения в них круглых деталей 11.На колонне 2 закреплена ось 12, на которой шарнирно установлен с возмож- ф ностью поворота в горизонтальной плоскости по радиусу К кронштейн 13. С кронштейном жестко связан зажимной механизм, выполненный в виде подковообразной шайбы 14 с втулками 15 и 35 кольцевой шайбы 16 с пальцами 17, связанными с втулками 15 с возможностью перемещения и фиксируемыми в них посредством винтов 18. Поверхность шайбы 16, предназначенная для зажима...

Номер патента: 1303283

Опубликовано: 15.04.1987

Авторы: Барсукова, Борисов, Городилов, Мельников, Одиноков

МПК: B23B 45/00

Метки: дрель, пневматическая

...полостью 6 двигателя 3 стаканом 7. Съемный конструктивный модуль 5 состоит из эектора 8, выходного патрубка 9 и 20 подстыкованного к нему пружиной 10 узла забора стружки, содержащего соединительную втулку 11 и сменный наконечник 12 с упорами 13 и прорезью 14. Сборник 15 стружки, имеющий разделительную мембрану 16, подключен к системе вакуумирования (не показана), Выходной патрубок 9 соединен со сборником 15 стружки шлангом 17.Дрель работает следующим образом. ЗОПри подаче сжатого воздуха от пневмосетичерез рукоятку дрели 2 83 2происходит вращение двигателя 3 и патрона 4, производится полезная работа. Отработанный воздух, обладающий скоростью и кинетической энергией и проходящий через выхлопную полость 6 двигателя в эжектор 8,...

Номер патента: 1303284

Опубликовано: 15.04.1987

Авторы: Арянов, Вдовин, Крысин, Стрельник, Тверской

МПК: B23B 49/00

Метки: инструмента, состояния

...на сверле оказывается большей реактивного, то муфта рабс гает без проскальзывания. В этом случае с датчиков 7 и 9 в блок 14 формирования сигнала поступает одинаковое количество импульсов за оборот датчиков. Блоком 14 выдается нулевая разность показаний датчиков в блок 15 сравнения. Сравнение в блоке 15 нулевой разности с нулем дает сигнал логическому блоку 16 на расчет режима увеличения числа оборотов двигателя подачи на 5 . Параметры режима из блока 16 передаются в блок 20, в котором формируется управляющий сигнал на пятипроцентное увеличение числа оборотов двигателя подачи, т.е. увеличение скорости подачи сверла и, соответственно, увеличение реактивного осевого усилия на сверле.1Далее если муфта предельного осевого усилия начинает...

Номер патента: 1303285

Опубликовано: 15.04.1987

Авторы: Мерджанян, Подкорытова, Чидигезов, Чиркова

МПК: B23B 49/02

Метки: деталях, криволинейных, нескольких, отверстий, сверления, сторон, типа, тюбингов

...поворачиваются прихватыные коробки 6 и 7, выполненные пово и 15, Тюбинги 10 и 11 закрепляютротными. относительно поворотной рамы ся включением гидроцилиндров 16 и 17.1 вокруг штырей 8 и 9, закрепленных Затем включением гидроцилиндров 21на ней. В кондукторных коробках 6 и и 22 кондукторные коробки 6 и 7 при 7 установлены обрабатываемые детали водятся в рабочее положение, показан(тюбинги метро) 10 и 11, прижатые ное на фиг.1, Сверлом 39 обрабатывасвоими базовыми поверхностями к соот- ются отверстия в боковых поверхностяхветствующим базам 12 и 13, прикреплен- тюбингов 10 и 11, расположенных вным к кондукторным коробкам 6 и 7. радиальных плоскостях. Затем включаетПрижим тюбингов 10 и 11 к базам 12 . 30 ся гидроцилиндр 38 фиксатора 37, котои...

Номер патента: 1303286

Опубликовано: 15.04.1987

Авторы: Галицкий, Линчевский, Фотти

МПК: B23B 51/06

Метки: сверло

...в щели между поверхностью 5 резания и уплотнениями 4 давление СОЖ в полости 6 больше атмосферного, Это способствует лучшему проникновению СОЖ, к месту контакта ввиду повышения точки кипения СОЖ, что приводит к снижению температуры резания. Кроме того, в процессе сверления сверлами с уплотнениями, расположенными на задних поверх ностях, полости 6 имеют зазоры 7 и 8, В эти зазоры из полости 6 вытекает СОЖ, которая в дальнейшем устремляется в стружечные канавки сверла. При этом СОЖ, выходя из внутренних кана лов 1, движется вдоль режущих кромок 3 по направлению к зазорам 7 и 8. Вследствие того, что весь объем СОЖ или его большая часть (при наличии щели между уплотнениями 4 и поверхностями 5 резания)проходит вдоль режущих кромок 3, то их...

Номер патента: 1303287

Опубликовано: 15.04.1987

Автор: Абугов

МПК: B23B 5/16, B23B 51/10

Метки: заусенцев, зачистки, инструмент, снятия, фасок

...и снятия фасок.преимущественно в деталях трубчатойформы одновременно на внешнем и внутреннем диаметрах,Цель изобретения - расширение технологических возможностей инструментадля зачистки заусенцев и снятия фасокпутем обеспечения возможности регули- Юрования инструмента без снятия егосо станка.На фиг.1 изображен инструмент длязачистки заусенцев и снятия фасок;на фиг.2 - разрез А-А на фиг.1, 15Инструмент для зачистки заусенцеви снятия фасок содержит державку 1,на которой установлены с возможностьюповорота вокруг своей оси две режущиетрехгранные пластины 2, предназначенные дляобработки наружного диаметратрубы. В державке 1 расположена оправка 3, на которой установлена с возможностью поворота вокруг своей осирежущая четырехгранная пластина...

Номер патента: 1303303

Опубликовано: 15.04.1987

Автор: Расулов

МПК: B23B 29/02, B23G 3/14

Метки: конических, поверхностей, разнонаправленных

...закрепленного в стакане 28. Встакане 28 закреплен также гидроцилиндр 29, поршень 30 которого жесткосвязан с зубчатой рейкой 31, зацепляющейся с шестерней 21. Для наладкипервоначальных положений резцов 7 и8 предусмотрен упор в виде регулировочного винта 32, ограничивающего ходзубчатой рейки 31. Кроме того, дляпредотвращения поворота резьбовых головок 5 и 6 вокруг оси борштанги 9в конструкциях базирующей втулки ифланца 19 предусмотрены выступы 3335, входящие в соответствующие впадины головок 5 и 6..Устройство работает следующим образом,5 Ю 15 20 25 30 35 40 45 50 2С помощью регулировочного винта 32 настраив ают первон ачальное положение резцов 7 и 8. Сообщают вращение детали 4 и поступательное перемещение устройству, расположенному на...

Номер патента: 1262819

Опубликовано: 15.04.1987

Автор: Ситников

МПК: B23B 27/16

Метки: резец

...режущейпластины,Поставленная цель достигается локализацией усилия зажима областьюбоковой поверхности режущей пластины,На фиг, 1 изображен предлагаемыйрезец, вид в плане; на фиг. 2 - се -чепие А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4сечение А - А на фиг. 1 с указаниемусловия деформации упругой стенки.Резец состоит из державки 1, режущей пластины 2, стружколома 3 иприхвата 4,Режущая пластина 2 установлена вгнезде державки 1 на подкладке 5 изакреплена сверху прихватом 4 черезстружколом 3, и сбоку внутренней поверхностью упругой стенки 6, образованной двумя взаимно перпендикулярными прорезями: первой - глухой прорезью 7 глубиной 1, выполненной параллельно боковой стороне 8 режущейпластины 2, и второй - в виде сквоз 2819...
