Система защиты металлорежущих инструментов от перегрузок

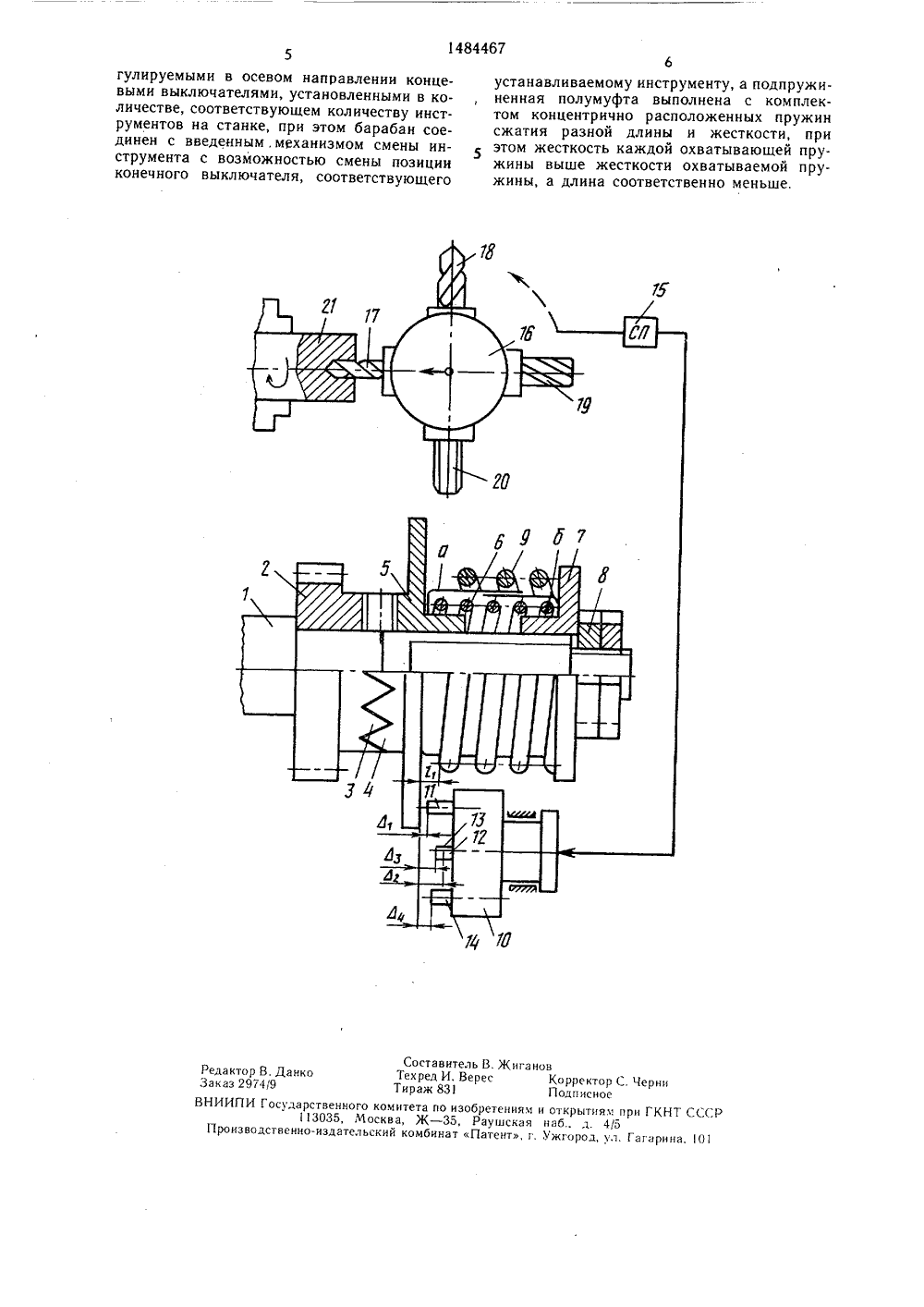

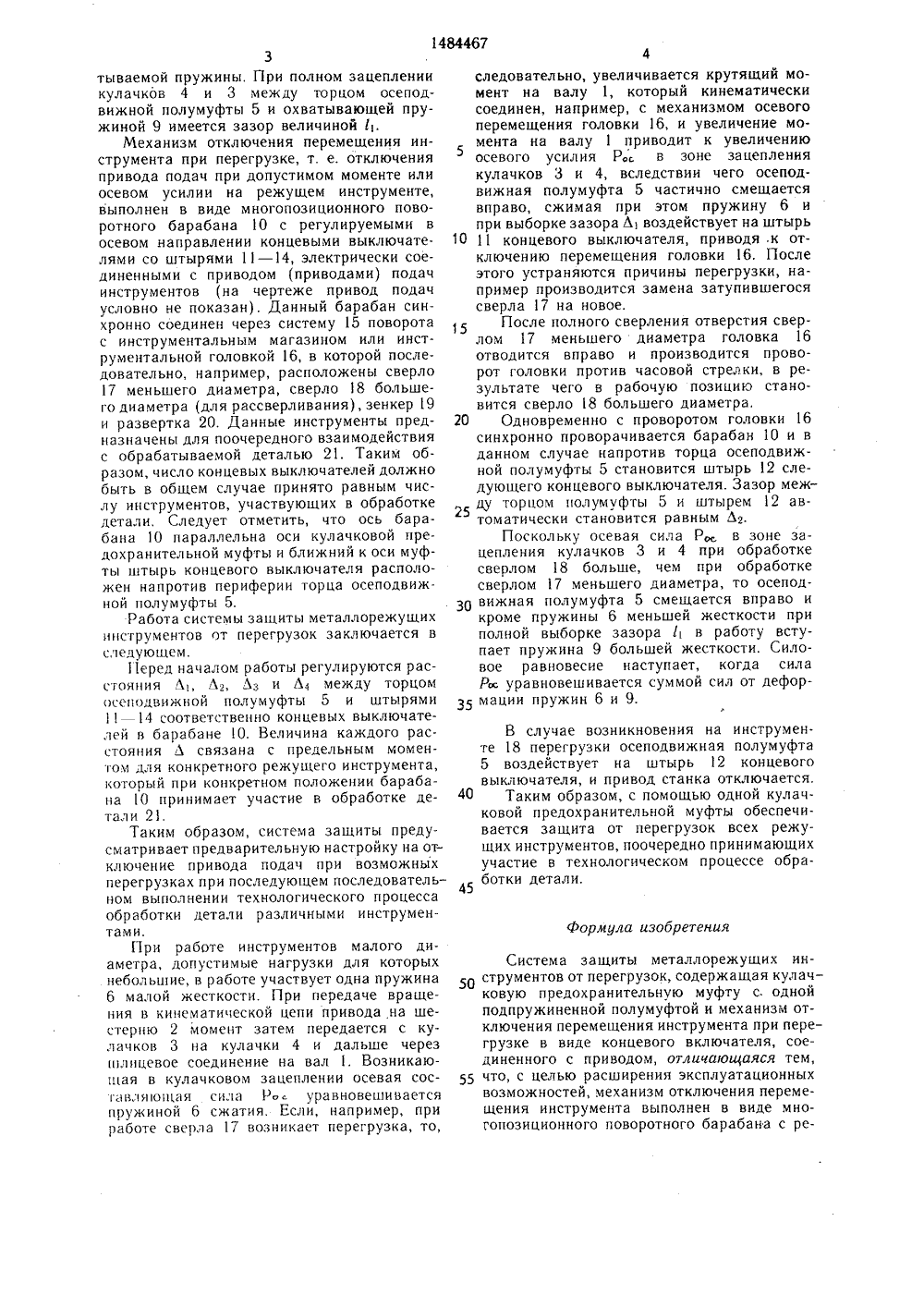

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) (11 А 3 0 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ИДЕТЕЛЬСТВ К АВТОРСКОМ(71) Тернопольский филитехнического институкомсомола(56) Харизоменов И. Вние и электроавтоматистанков. Машиностроен 21лиал Львовского пота им. Ленинского Д, Дубецкий Электрооборудоваа металлорежущих , 1964, с. 181 - 189. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) СИСТЕМА ЗАШИТЫ МЕТАЛЛОРЕЖУШИХ ИНСТРУМЕНТОВ ОТ ПЕРЕГРУЗОК(57) Изобретение относится к области станкостроения и предназначено для защиты различных металлорежущих инструментов при последовательном выполнении ими технологического процесса обработки деталей на станках-автоматах, многооперационных станках типа обрабатывающий центр и др, Целью изобретения является расширение эксплуатаИзобретение относится к станкостроению и предназначено для защиты различных металлорежущих инструментов при последовательном выполнении ими технологического процесса обработки деталей на станках-автоматах, многооперационных станках типа обрабатывающий центр и др,Целью изобретения является расширение эксплуатационных возможностей за счет увеличения диапазона регулирования.На чертеже показана система защиты металлорежущих инструментов от перегрузок.На ведомом валу 1, являющемся валом привода станка, свободно установлена шестерня 2, находящаяся в постоянном кинематическом зацеплении с другой шестерней привода станка (не показана). На торце ступицы шестерни 2 выполнены ведущие куг,ционных возможностей за счет увеличения диапазона регулирования. В данном устройстве механизм отключения перемещения инструмента при перегрузке выполнен в виде многопозиционного поворотного барабана с регулируемыми в осевом направлении кон. цевыми выключателями, электрически соединенными с приводом (приводами) подач инструментов. Данный барабан синхронно соединен с инструментальным магазином или инструментальной головкой. Причем ось барабана параллельна оси кулачковой предохранительной муфты и ближний к оси муфты концевый выключатель распоожен на против периферии торца осеподвижной лолу- муфты. При этом поджимной элемент мурты выполнен в виде концентрично расположенных пружин сжатия различной длины и жесткость каждой охватывающей пружины превышает жесткость охватываемой пружины, а длина каждой охватывающей пружины меньше длины охватываемой пружины. 1 ил. лачки 3, находящиеся в зацеплении с кулачками 4, выполненными на торце ведомой осеподвижной полумуфты 5. Данная полу- муфта поджимается в направлении к ведущей полумуфте пружиной 6 сжатия, второй конец которой упирается в фланец 7, контактирующий с регулировочными гайками 8, навинченными на резьбовой участок вала 1. Пружина 6 охватывается двумя тонкостенными стаканами а и б. Концентрично пружине 6 расположена охватывающая пружина 9 сжатия. На чертеже показаны две пружины сжатия, а практически может быть использовано три или четыре пружины различной длины и жесткость каждой охватывающей пружины превышает жесткость охватываемой пружины, а длина каждой охватывающей пружины меньше длины охвакулачков 4 и 3 между торцом осеподвижной полумуфты 5 и охватывающей пружиной 9 имеется зазор величиной 11.Механизм отключения перемещения инструмента при перегрузке, т, е. отключения привода подач при допустимом моменте или осевом усилии на режущем инструменте, выполнен в виде многопозиционного поворотного барабана 10 с регулируемыми в осевом направлении концевыми выключателями со штырями 11 - 14, электрически соединенными с приводом (приводами) подач инструментов (на чертеже привод подач условно не показан). Данный барабан синхронно соединен через систему 15 поворота с инструментальным магазином или инструментальной головкой 16, в которой последовательно, например, расположены сверло 17 меньшего диаметра, сверло 18 большего диаметра (для рассверливания), зенкер 19 и развертка 20. Данные инструменты предназначены для поочередного взаимодействия с обрабатываемой деталью 21. Таким образом, число концевых выключателей должно быть в общем случае принято равным числу инструментов, участвующих в обработке детали. Следует отметить, что ось барабана 10 параллельна оси кулачковой предохранительной муфты и ближний к оси муфты штырь концевого выключателя расположен напротив периферии торца осеподвижной полумуфты 5.Работа системы защиты металлорежущих инструментов от перегрузок заключается в следующем.Перед началом работы регулируются расстояния Л Л, Лз и Л 4 между торцом осеподвижной полумуфты 5 и штырями 1 -4 соответственно концевых выключателей в барабане О. Величина каждого расстояния Л связана с предельным моментом для конкретного режущего инструмента, который при конкретном положении барабана 1 О принимает участие в обработке детали 21.Таким образом, система защиты предусматривает предварительную настроику на отключение привода подач при возможныхперегрузках при последующем последователь 4следовательно, увеличивается крутящий момент на валу 1, который кинематически соединен, например, с механизмом осевого перемещения головки 16, и увеличение момента на валу 1 приводит к увеличению осевого усилия Рв зоне зацепления кулачков 3 и 4, вследствии чего осеподвижная полумуфта 5 частично смещается вправо, сжимая при этом пружину 6 и при выборке зазора Л 1 воздействует на штырь 10 11 концевого выключателя, приводя .к отключению перемещения головки 16. После этого устраняются причины перегрузки, например производится замена затупившегося сверла 17 на новое.После полного сверления отверстия сверлом 17 меньшего диаметра головка 16 отводится вправо и производится проворот головки против часовой стрелки, в результате чего в рабочую позицию становится сверло 18 большего диаметра.20 Одновременно с проворотом головки 16синхронно проворачивается барабан 10 и в данном случае напротив торца осеподвижной полумуфты 5 становится штырь 12 следующего концевого выключателя. Зазор между торцом полумуфты 5 и штырем 12 автоматически становится равным Л.Поскольку осевая сила Ро в зоне зацепления кулачков 3 и 4 при обработке сверлом 18 больше, чем при обработке сверлом 17 меньшего диаметра, то осеподЗ 0 вижная полумуфта 5 смещается вправо икроме пружины 6 меньшей жесткости при полной выборке зазора 6 в работу вступает пружина 9 большей жесткости. Силовое равновесие наступает, когда сила Р уравновешивается суммой сил от дефор мации пружин 6 и 9. В случае возникновения на инструменте 18 перегрузки осеподвижная полумуфта 5 воздействует на штырь 12 концевого выключателя, и привод станка отключается.Таким образом, с помощью одной кулачковой предохранительной муфты обеспечивается защита от перегрузок всех режущих инструментов, поочередно принимающих участие в технологическом процессе обработки детали.ном выполнении технологического процесса обработки детали различными инструментами.При работе инструментов малого диаметра, допустимь 1 е нагрузки для которых небольшие, в работе участвует одна пружина 6 малой жесткости. При передаче вращения в кинематической цепи привода на шестерню 2 момент затем передается с кулачков 3 на кулачки 4 и дальше через шлицевое соединение на вал 1, Возникаю:цая в кулачковом зацеплении осевая сосгавляющая сила Р. уравновешивается пружиной 6 сжатия. Если, например, при работе сверла 17 возникает перегрузка, то,формула изобретения Система защиты металлорежущих ин струментов от перегрузок, содержащая кулачковую предохранительную муфту с. одной подпружиненной полумуфтой и механизм отключения перемещения инструмента при перегрузке в виде концевого включателя, соединенного с приводом, отличающаяся тем, что, с целью расширения эксплуатационных возможностей, механизм отключения перемещения инструмента выполнен в виде многопозиционного говоротного барабана с ре1484467 В. Жигес СоставителТехред И. Вираж 831 КНТ СССР ком итеосква,ский ко о изобретениях- 35, Раушская нат Патент,агарина, 1 О гулируемыми в осевом направлении концевыми выключателями, установленными в количестве, соответствующем количеству инструментов на станке, при этом барабан соединен с введенным, механизмом смены инструмента с возможностью смены позиции конечного выключателя, соответствующего Редактор В. Данко Заказ 2974/9 ВНИИПИ Государственного 13035, М Производственно-издателустанавливаемому инструменту, а подпружиненная полумуфта выполнена с комплектом концентрично расположенных пружин сжатия разной длины и жесткости, при этом жесткость каждой охватывающей пружины выше жесткости охватываемой пружины, а длина соответственно меньше. нов Корректор С. Подписное и открытиям пр наб т 4/5
