B23B — Токарная обработка; сверление

Номер патента: 1366307

Опубликовано: 15.01.1988

Авторы: Бланк, Ермолов, Кожевников, Круглов

МПК: B23B 29/034, B23Q 37/00

Метки: головка, подрезно-расточная

...пиноль 3 со шпинделем 4, на торце которого размещена каретка 5 с резцедержателем 6, Механизм поперечной подачи каретки 5 выполнен в виде тяги 7. Гидроцилиндр 8 гидропривода через рейку 9 и шестерню 10 связан с валом 11, на котором жестко установлены соединенные между собой два копирных диска 12 и 13, в которых по контуру вынолнены профильные пазы 14 и 15, обеспечивающие необходимые перемещения пиноли 3 и каретки 5, Копирный диск 12 через палец 16 связан с пинолью 3, а копирный диск 13 через шток 17 и тягу 7 связан с кареткой 5. Обрабатываемая деталь 18 закреплена в приспособлении 19. В качестве режущего инструмента используется круглая неперетачиваемая пластина 20, что обеспечивает рациональные углы резания на всех участках...

Номер патента: 1366310

Опубликовано: 15.01.1988

Авторы: Кузнецов, Паладийчук

МПК: B23B 31/20

Метки: патрон, цанговый

...и губками 5 отогнуты наружу в сторону конического отверстия корпуса 1, а лепестки 13 30 на участке между губками 14 и губками 8 - вовнутрь.Таким образом, второй ряд губок 5 основной цанги 2 размещенпод губками 14 дополнительной цанги 4 (фиг.2), а второй ряд губок 8 дополнительной цанги 4 - под губками 12 основной цанги 2 (фиг.3). Хвостовик 15 (фиг.1) основной цанги 2 с помощью винта 16 через втулку 17 жестко свя зан со штоком 18 привода разжима, например гидравлически (на фиг.1 не показан), а через упругий элемент 3 - с хвостовиком 19 дополнительной цанги 4. Между поршнем 20 и торцом 45 корпуса 1 размещен пакет тарельчатых пружин 21, величина натяга которого, пропорциональная необходимой осевой силе зажима, регулируется гайкой 22. От...

Номер патента: 1366311

Опубликовано: 15.01.1988

Авторы: Озол, Онегин, Халилюлина

МПК: B23B 31/20

Метки: патрон, цанговый

...В исходном положении шток 7 привода осевого перемещения 5 находится в крайнем нижнем положении. При этом коническая часть корпуса в осевом направлении смещена относительно зажимной конической части цанги и цанга находится в разжатом положении, Между основанием привода перемещения корпуса и стаканом 6 существует зазор "а". Центрирующая игла 10 (фиг.2), служащая для центрирования волоки 11 по отверстию в кристалле алмаза 12 и для прикрытия канала алмаза волоки от попадания в него шихты при засыпке и прессовании, своей ко. нической частью опирается на кониче кую часть входной распушки канала в 5 10 1 г 20 25 30 35 40 кристалле алмаза, прикрывается его отверстие.При рабочем перемещении штока 7 вверх в осевом направлении по направляющим 8...

Номер патента: 1366312

Опубликовано: 15.01.1988

Автор: Абачараев

МПК: B23B 39/16

Метки: головка, сверлильная

...плашек 5 может быть выполнен в виде тяг 40 12 в .15, имеющих пазы, в которых расположены две пары плашек 5. Между тягами и плашками расположены пружины 16 для отвода плашек от ряда сверл.Левые тяги 13 и 14 соединены пос редством фланца 17 со штоком левого привода 18. Правые тяги 12 и 15.соединены посредством фланца 19 со штоком правого привода 20.50 25 55 В . пазах корпуса 1 закреплены дваблока пьезоэлементов 7, каждый иэ которых имеет по две прижимные пьезоэлектрические пластины 8 с обкладками 9. На конце каждой пластинки пьезоэлемента закреплена роликовая насадка 1 О с роликами 11.Сверлильная головка работает следующим образом,Сначала схема управления включает обе пары плашек 5 на противоположное перемещение каждой соседней из...

Номер патента: 1366313

Опубликовано: 15.01.1988

Авторы: Баевский, Жарский, Прокофьев, Семков, Соколов

МПК: B23B 47/04

Метки: вибрационного, привод, резания, шпинделя

...роликами 38, направляющими 39, зубчатой передачей 40.Привод шпинделя работает следующим образом.От электродвигателя 8 и шлицевого ведущего вала 7 вращение переда-. ется механизму регулировки частоты 2, посредством гибких элементов 10 и 11 сообщается вращение ведомому валу 14. Ведомый вал 14 передает вращение коническим дискам 15 механизма регулировки амплитуды 17. Вставные ролики 16 сообщают ударно-прерывистые возбуждающие колебания бой/кам 22,имеющим возможность возвратно-поступающего движения в пазах 19 и 21. Бойки 22 попеременно передают13663ударную нагрузку через коромысло 24 пространственному механизму 23, в котором тяги 25 передают колодкам 31 возвратно-поступательное движение5 и в результате контактной нагрузки от колодок 31...

Номер патента: 1366314

Опубликовано: 15.01.1988

Автор: Соколов

МПК: B23B 47/26

Метки: подвески, пульта

...неподвижном корпусе 5, и с диском 10, установленным с возмож ностью поворота на стойке 6. Диск 10 соединен тягой 11 с планкой 12, жестко связанной с желобом 1. В дисках 9 и 10 выголнены отверстия. На корпусе 5 установлены жесткие упо ры 13.Устройство работает следующим образом.В исходном положении диск 10 расположен так, что отверстия в нем на- З 5 ходятся под углом 90 к отверстиям в диске 9. При этом Фиксатор 8 входит в отверстие диска 10, фиксируя его положение, а следовательно, через тягу 11 положение желоба 1 отно сительно желобаи жестко с ним связанной стойки 6, а фиксатор 7 находится в нейтральном положении, позволяя стойке 6 вместе с желобом 2 поворачиваться вокруг своей оси. . 45При повороте пульта в одну или другую сторону...

Номер патента: 1366315

Опубликовано: 15.01.1988

Авторы: Лакирев, Пургин

МПК: B23B 47/26, B23Q 37/00

Метки: головка, силовая

...и полость 7 силового цилиндра заполняется сжатым воздухом, давление которого устанавливается регулятором 32, после чего в полость 9 че рез регулятор 31 и клапан 10 также подводится сжатый воздух.Разность давлений в полостях 7 и 9 цилиндра устанавливают такой, чтобы усилие его подачи превышало осе вую составляющую силы резания, действующую при обработке детали незатупленным инструментом, но было меньше этой составляющей при затуплении инструмента выше нормативного. 50Тянущее усилие поршня 6 через опору 11 передается на втулку 12, коническая часть которой воздействует на штифты 13, которые зажимают инструмент 33, а также передают тянущее усилие на шпиндель 2.Опора 15 препятствует осевым перемещениям шпинделя 2, при растяжении шпинделя...

Номер патента: 1366316

Опубликовано: 15.01.1988

Автор: Сафронов

МПК: B23B 49/02

Метки: сверления

...расширение функциональных возможностей путем обеспечения возможности работы устройства при установке его базовой плоскостью или на стол станка, или на шпиндельную бабку.На чертеже изображено предлагаемое устройство, общий.вид.Устройство состоит из основания 1, имеющего базовую плоскость 2 с узлами крепления, встроенного в основание кольцевого силового цилиндра с поршнем 3, кондукторной плиты 4 с кондукторной втулкой 5,.скалок 6, жестко связывающих кондукторную плиту с поршнем силового цилиндра. Скалки 6 могут быть выполнены телескопическими, В основаниивыполнено отверстие соосно кондукторной втулке, диа метр которого равен диаметру гильзы шпинделя станка. При этом кондукторная плита имеет две рабочие поверхности, одна из которых...

Номер патента: 1366317

Опубликовано: 15.01.1988

Авторы: Лакирев, Решетников, Сергеев

МПК: B23B 49/02

Метки: сверления

...работу по программе: настройка на требуемый диаметральный размер инструмента; безза зорная центрация инструмента при обработке отверстия; отвод втулки (роликов), не прекращая процесса обработки; настройка на следующий диаметральный размер, не прекращая процес- ЗО са обработки.Для этой цели устройство снабжено механизмом настройки внутреннего диаметра роликов, который состоит из устройства поворота копира 8 и устройства.выбора зазора в сопряжении втулка - инструмент. Устройство поворота копира 8 выполнено в виде несимметрично размещенных в пазах цилиндрической части корпуса 1 (фиг.6 4 О и 7) двух полэушек 18. Пружинами 19 (фиг.7) ползушки подпружинены относительно корпуса и снабжены на концах поворотными клиньями (фиг.8 и 9).Под клинья...

Номер патента: 1366318

Опубликовано: 15.01.1988

Автор: Силин

МПК: B23B 51/06

Метки: инструмент, креплением, механическим, направляющих, элементов

...контактирующие сдном направляющего элемента 4. Приэтом в прорези "в" наружной вставки 5 выполнена поверхность для размещения винта 9, имеющего коническую 40головку и соединяющего наружную ивнутреннюю вставки,Узел крепления направляющих элементов 4 может фиксироваться в пазахкорпуса 1 винтами 10, предохраняющими от выпадания пластин из этого паза. Настройка направляющих элементов 4 на размер осуществляется путем регулировки опорных винтов 8, размещенных во внутренней вставке 6, Настройка узла направляющих элементов производится отдельно от корпуса 1 на требуемый размер, который определяет ся расстоянием от крайней точки сферической поверхности направляющих элементов 4 до опорной поверхности внутренней вставки 6,18 2Крепление...

Номер патента: 1366319

Опубликовано: 15.01.1988

Авторы: Блурцян, Гусев

МПК: B23B 51/06

Метки: внутреннего, шлифования

...устройство для реализации, предложенного способа; на фиг.2 - сечение А-А на фиг.1; 0 на фиг,3 - сечение Б-Б на фиг.1; на фиг.4 - сечение В-В на фиг.1.Способ осуществляют следующим образом.Сборный абразивный круг 1 с преры вистой режущей поверхностью, закрепленный на шпинделе 2, вводят в заготовку 3. Заготовка 3 закреплена между крышками 4 и 5 так, что образуется замкнутая полость, боковой стенкой 20 которой является внутренняя поверхность 6 отверстия заготовки 3. В указанную полость через систему 7 пода, чи смазочно-охлаждающей жидкости (СОЖ) подают СОЖ до ее заполнения. При этом 25 круг 1 размещен в указаннрй полости и совершает вращение без обработки заготовки, СОЖ в полости образует кольцо из участков 8-10. Прекращают 19...

Номер патента: 1366359

Опубликовано: 15.01.1988

Автор: Юнусов

МПК: B23B 45/00, B23Q 11/02

Метки: машине, сверлильной

...перемещения подпружиненная пружиной 2 втулка 3, в которой в свою очередь закреплен винтом 4 корпус 5 сверлильной машины. Корпус 1 снабжен опорными лапками 6, охватывающими своими отогнутымы концами 7 наружную стенку 8 отсасывающей камеры, выполненной в виде эластичного кольца с кольцевой полостью 9. Отсасывающая камера открыта со стороны обрабатываемой поверхности и выступает своими торцами 10 за опорные торцы 11 на величину деформации, образованную прижатием к обрабатываемой поверхности 12. Внутренняя стенка 13 камеры насажена на втулку 14 до упора верхним торцом 15 в поверхность 16, содержащую штуцер 17 воздухоотводящего шланга 18, который сообщает полость 9 с воэдухоотводящим устройством (не показан), Внутренняя стенка 13...

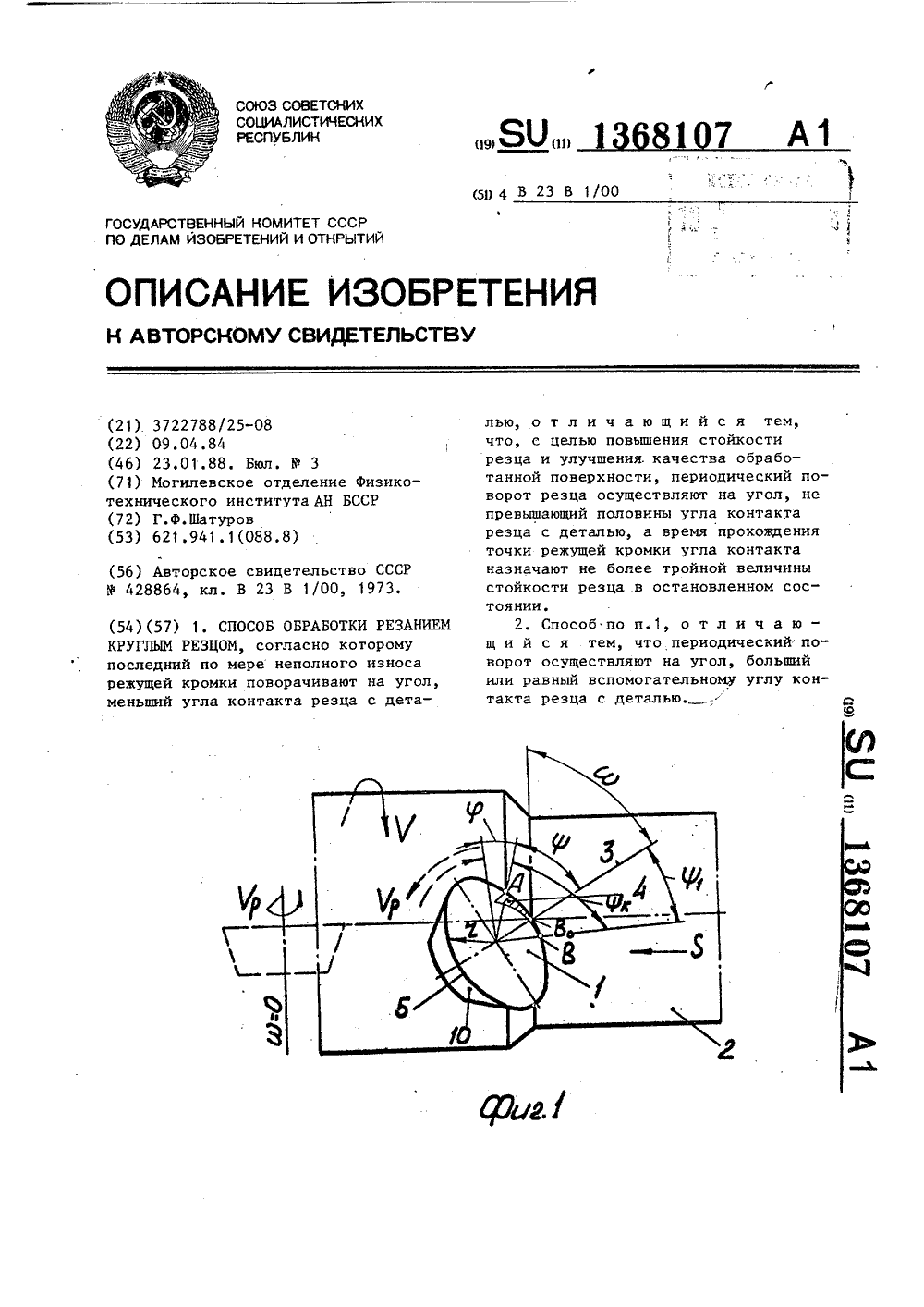

Номер патента: 1368107

Опубликовано: 23.01.1988

Автор: Шатуров

МПК: B23B 1/00

Метки: круглым, резанием, резцом

...неполный оборот резца с его поворотом на угол Е = 2 й - , заодин полный оборот резца с его поворотом на угол Е = 2 Т, эа Е оборотов резца, с = 2%Е.Соотношение (7) позволяет назначить оптимальные режимы обработки резцом при неполном и одном его обороте, достигая при этом наибольшейего стойкости, а следовательно, и качества обработанной поверхности.При обработке резцом эа Е его оборотов соотношение выбора оптимальныхусловий обработки следующее: Рк ЗТо2- с ----- , (8)Ч ЕИ, + Сз)фгде Е - количество полных оборотоврезца до полного его износа.При обработке вязких материалов, имеющих большую упругую остаточную деформацию, имеют большую величину износа задней поверхности резца Ь и малую величину радиального износа 3, которой можно пренебречь....

Номер патента: 1368109

Опубликовано: 23.01.1988

Автор: Баранчукова

МПК: B23B 1/00

Метки: резанием

...д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13Изобретение относится к обработке материалов резанием.Цель изобретения - повышение производительности и точности способа путем устранения:момента от осевой и радиальной составляющих силы резания Р относительно неподвижного полюса поворота при врезании и обработке детали по длине.На чертеже представлена схема осуществления предлагаемого способаСпособ осуществляют следующим образом.Обрабатываемой детали 1 и (или) инструменту 2 сообщают относительные вращение, врезание и подачу, а в процессе обработки изменяют значение главного угла резания в плане, определяемого положением главной режущей кромки инструмента 2 относительно неподвижного полюса поворота О....

Номер патента: 1368110

Опубликовано: 23.01.1988

Авторы: Банковский, Бондаревский, Щеглов

МПК: B23B 19/02

Метки: бабка, шпиндельная

...внутренними торцовыми поверхностями которого установлен упругий элемент 14. Вилка 17 40 служит для перемещения шестерни 6 для сцепления и расцепления с шестерней 5.Шпиндельная бабка работает следующим образом.При необходимости зажима заготовки в патроне 7 шестерня 6 привода подачи, расположенная на гайке 12, входит в зацепление с шестерней 5 выходного нала 2. При включении привода подачи (не показан) через шестерню 6 гайка 12 приводится во вращение.Так как винт 9 зафиксирован от проворота относительно шпинделя 8 шпонкой 11, он перемещается в сторо-, ну патрона 7 в осевом направлении, кулачки патрона 7 зажимают заготовку. После того, как кулачки касаются заготовки, поступательное перемещение винта 9 прекращается, а гайка 12,продолжая...

Номер патента: 1368119

Опубликовано: 23.01.1988

Автор: Баранчукова

МПК: B23B 1/00

Метки: резанием

...фиг.б - схема осуществленияспособа за счет управления переднимугломСогласно способу обрабатываемойдетали 1 и (или) инструменту 2 сообщают относительные вращение, врезаниеи подачу и обеспечивают совмещениецентра вращающихся масс и полюса по 1ворота шпиндельной группы в тО, ав процессе обработки изменяют величину подачи и геометрию резания. В момент врезания устанавливают главныйугол в плане Ч( из условия М = О,причем в процессе резания подачу изменяют иэ условия постоянства М,( апередний уголизменяют из условияМ - М = О где Мр - момент отР х Р ф х(осевой и радиальной составляющих силы резания Р, формируемый в зависимости от главного угла в плане у . Вмомент врезания М = О, а в процесРанияМ - момент от тангенциальнойРсоставляющей силы...

Номер патента: 1198827

Опубликовано: 30.01.1988

Авторы: Левченко, Лукьяненко, Сердюк

МПК: B23B 45/04

Метки: отверстий, переносной, станок

...43, закрепленную на штоке44, установленном подвижно в корпусе1. На штоке 44 закреплен рычаг 45 длявзаимодействия с ограничителем 13 ирукоятка 46 для ручного управления.Для управления дросселями 37 и 38имеются рукоятки 47 и 48,Двухкамерный диафрагменный пневмоцилиндр 16, шток Г 7 которого связан с нажимным диском 18 для взаимодействия с дисками муфт 8,15, распределитель сжатого воздуха 32, соединенный пневмолиниями 33,34 с камерами 35,36 пневмоцилиндра 16, дросселями 37,38 и пневмолинией 30 с напорнойкамерой 27 пневмодвигателя 2, штоком41 взаимодействующим с механизмомвозврата шпинделя, клапан 26, соединенный каналом 25 с напорной камерой27 и с камерой 24, пусковой кран 19с пробкой 20, рукоятки 22, 46, 47,48составляют систему...

Номер патента: 1371773

Опубликовано: 07.02.1988

Авторы: Борзов, Зубков, Овчинников, Подураев

МПК: B23B 1/00, B23B 25/02

Метки: дробления, обработке, пластичных, стружки, токарной

...относится к областиобработки материалов резанием й может быть использовано при точениипластичных и дефицитных материалов свозможностью реализации образующейся мелкодисперсной стружки.Целью изобретения является повышение надежности стружкодробления с получением мелкодисперснои стружки. 10На чертеже изображена схема обработки по предлагаемому способу.Предложенный способ реализуетсяследующим образом.При токарной резцовой обработке 1 Ввращающейся заготовки 1 режущим инструментом 2 и установленным в суппорте 3 с опережением в направленииего подачи режущим инструментом 4,производящим предварительное пластыческое деформирование обрабатывающейповерхности, пластическое деформирование осуществляют с подрезаниемслоя материала и его отгибомпо...

Номер патента: 1371774

Опубликовано: 07.02.1988

Авторы: Антинян, Мирзоян, Саркисян

МПК: B23B 1/00

Метки: токарной

...где с 1 - максимальный диаметр обработки, не вошедший в 1 диапазон диаметров.Далее определяют нижнюю границу 11 диапазона, учитывая, что Рк=мф 1000 Чт Бм 1 мс 1 - с.с.ш с Аналогичным образом определяют границы всех последующих диапазонов и частоту вращения детали на каждом диапазоне.П р и м е р. На станке тангенциального точения мод. АТобрабатывалась блок-шестерня промежуточного вала коробки передач автомобиля ГАЗ(деталь 9 53-170105 С). Угол между резцами О = 5 ; круговая подача Я = 0,00412 рад/об.дет.; оптимальная скорость резания Ч200 м/мин; продолжительность времени переключения частоты вращения л= 0,05 минВерхняя граница 1 диапазона Частота вращения на 1 диапазоне 1000 Ч,ти -= 400 об/мин, Tй Нижняя граница 1 диапазона где ш-...

Номер патента: 1371775

Опубликовано: 07.02.1988

Авторы: Летуновский, Матвеева, Петрученя, Шилдин

МПК: B23B 1/00

Метки: оптимальной, резания, скорости

...разных температурах.Зависимость отношения Р 1/ Р оттемпературы О изображают на графике(фиг. 1). По значению (ср,/%,),определяют величину 8, Проводят кратко- .временные температурные испытанияпри продольном точении, в результате которых получают зависимость температуры в зоне контакта от скоростирезания. По полученным данным строятграфик (фиг. 2). По значению 6соответствующему (Р /Р ), из графика (фиг. 2) определяют оптимальнуюскорость резанияопП р и м е р, Определяли оптимальную скорость резания для пары инструментальный (Р 6 М 5) - обрабатываемый (Х 12 М) материалы.На образцах из сталей Р 6 М 5 и Х 12 Мизмеряли плотность методом гидростатического взвешивания на весах ВЛА200-М. Получили значения для Р 6 М 5ф 7,9 кг/м , для Х 12 М7,83...

Номер патента: 1371776

Опубликовано: 07.02.1988

Авторы: Живоглядов, Заславский, Мокров, Тырсин

МПК: B23B 3/00

Метки: резцедержавка

...1 представлена реэцедержавка в процессе регулирования температуры в зоне резания:, на фиг. 2 реэцедержавка, вид сверху; на фиг.Э - процессы происходящие в бесфитильной тепловой трубе при регулировании угла ее наклона к горизонтали,Резцедержавка содержит корпус 1, установленный на корпусе режущий элемент 2 и шарнирно закрепленную на корпусе с воэможностью фиксированного изменения угла наклона к горизонтали бесфитильную тепловую трубу с охлаждающим агентом 3 и радиатором 4, Шарнир расположен на корпусе 1 под режущим элементом 2. На боковой поверхности корпуса 1 установлен сек-. тор 5 с делениями для определения угла наклона тепловой трубы 3 к гори.зонтали, сектор 5 снабжен фиксатором тепловой трубы в необходимом по- ложении. Регулирование...

Номер патента: 1371777

Опубликовано: 07.02.1988

Автор: Иванюк

МПК: B23B 13/00

Метки: зажима, подачи, пруткового

...следующим образом.Для разжима заготовки золотник гидрораспределителя 4 из нейтрального положения при помощи электромагнита 5 от системы управления станком перемещается вправо, соединяя источник 1 питания с левыми полостями гидроцилиндров 9 и 14. Поршень 15 под давлением рабочей жидкости перемещается вправо, сжимая при этом пакет тарельчатых пружин 17, и перемещает трубу 16 зажима вправо, осуществляя разжим заготовки и замыкая диском 19 контакты конечного выключателя 20. В это время поршень гидроцилиндра 9 также перемещается вправо, осуществляя подачу прутковой заготовки до упора (не показан) и замыкая контакты конечного выключателя 22. Рабочая жидкость из правой полости гидроцилиндра 9 сливается в бак. В результате последовательного...

Номер патента: 1371779

Опубликовано: 07.02.1988

Авторы: Бильковская, Бухштейн, Дмитренко, Кильдиватов, Поволоцкий, Радзевич, Удоев

МПК: B23B 19/00

Метки: металлорежущего, станка, шпиндель

...заполнено вязкой жидкостью, например машинным маслом.Шпиндель металлорежущего станка может быть выполнен так, что маховик 2 уста новлсн внутри соосного м ногофдзного асинхронного статора 5, подключенного к источнику 6 переменного тока регулируемой частоты.Шпиндель работает следующим обраПри работе металлорежущего станка шпиндель 1 вращается вокруг своей оси. Вместе со шпинделем вращается и маховик 2. За счет трения в подшипниках, а также трения вязкой жидкости о стенки корпуса маховика 2 и о стенки свободноврашаюьцегося диска 3 последнему передается вращение от вала 1.При обработке материалов резанием неизбежно возникают крутильные колебания шпинделя. За счет энергии вредных крутильных колебаний изменяется частота вращения диска 3 по...

Номер патента: 1371780

Опубликовано: 07.02.1988

Автор: Кузнецов

МПК: B23B 19/00

Метки: металлорежущего, станка, узел, шпиндельный

...две шестерни 8 и 9, установленные на предшпиндельном валу 1 О, и две шестерни 11 и 12, расноложенные ца шциндельцой оси.Ведуьцдя нолумуфта 6 и шестерня 12 си.нвой цепи закреплены на шкиве 2, образуя с ним моноблок, а шестерни 8 и 9 силовой цепи и ведомая цолумуфта 7 установлены с возможностью осевого перемещения нод действием механизма автоматического отклкчения силовой цепи от шпинделя, нредстдвляюшего собой гидравлический цилиндр 13, на штоке4 которого закрснлено коромысло 15, соединенное с иолу- муфтой 7 и тягой 16, проходящей через центра,ьцое отверстие, выполненное в предшпиндельнч валу 1 О, и связывающей лежду собй шестерни 8 и 9.111 цин;нльный узел работает следуюцим образм.;1 ля цредвдрительной обработки включакт силовукэ пень,...

Номер патента: 1371782

Опубликовано: 07.02.1988

Авторы: Алагуров, Винокуров, Черепанов

МПК: B23B 25/02

Метки: дробления, станках, стружки, чпу

...3 включения находится в исходном нулевом состоянии, блокируя формирователь 2 и удерживая управляющий триггер 10 в исходном нулевом состоянии. При этом управляющий триггер 10 выдает блокирующий сигнал на первую схему И 8 и рдзрешаюцсий сигнал на вторую схему И 9. При поступлении команды с блока 12 технологических команд1 О на включение режима стружкодроблениятриггер 3 включения изменяет свое положение на противоположное, т.е. на единичное, снимая блокировку с формирователя 2 и с управляющеп трипера 10.Импульсы с бесконтактного датчика 1 15 оборотов шпинделя станка через формирователь 2 поступают на вход счетчика 4 числа импульсов, к выходу которого подклкчен дешифратор 5 и оба псреключателя 6 и 7.Выделив со счетчика 4 с помнцью...

Номер патента: 1371783

Опубликовано: 07.02.1988

Авторы: Антонова, Дмитриев, Никин, Постнов

МПК: B23B 25/06

Метки: резания, сверлении, температуры

...образец производится измерение термо-Э,ЧСдльвднометром 5.ил.1371783 Формула изобретения Составитель А. СеменоваРедактор Л. Гратилло Техред И. Верес Корректор В. БутягаЗаказ 218/14 Тираж 879 Г 1 одписноеВНИИПИ Гос)дарственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб, д 415Производственно. полиграфическое предприятие, г. Ужгород, ).т Проектная, 4 1Изобретение относится к механической обработке отверстий в металлах и токопроводящих м атериалах и является усовершенствованием известного способа по авт. св.,% 1076199.Цель изобретения - повышение точности измерения за счет исключения паразитных термо-ЭДС. На чертеже изображена схема, поясняющая предлагаемый способ.Стержень из обрабатываемого материала...

Номер патента: 1371784

Опубликовано: 07.02.1988

Авторы: Коптяев, Плотников

МПК: B23B 25/06

Метки: износа, инструмента, режущего

...причм второй вход счетчика 8 соелипц выходом лискриминатора 5, а дифференциальный лискриминдтор 6 включает блоки 12 и 13 регулирования верхнего и нижнп хровпей лискриминации, блок 4 ца. лройкп, схму 15 днтисовддеций. Блок нас рсйки выпилнц в виде детектора 16 срелппх ндчцпй ц чдштабных преобразователй 17 и 18, выпды которых соелинены с хрдвлякшими входами блоков 12 и 13 регулирования верхпеп и нижнего уровней лпкрпмпцдцпи соответственно, а входы чрез лтектор 16 релних значений с вьмлч оионного усилителя 4.Угройлво работает следхюпич образомУтдцввлццый вблизи зоны резания датчик прппцчдет чехапические импульсы ЛЭ, црцручыв процессе резания, и преобрдзут их в электрические сигналы, которые потупакт д вход предварительного...

Номер патента: 1371785

Опубликовано: 07.02.1988

Авторы: Алексеев, Машкин

МПК: B23B 25/06

Метки: криволинейных, механической, обработке, поверхностей, слоя, снимаемого, стабилизации, толщины

...магнитная проводимость воздушного промежутка между стержнями магнитопровода.Из выражения (2) видно, что при питании обмотки возбуждения от источника переменного тока ЭДС зависит только от величины тока и не зависит от перемещения подвижной короткозамкнутой обмотки. При увеличении силы резания, например при увеличении толщины снимаемого слоя с обрабатываемой поверхности, динамическое равновесие сил нарушается и рабочий орган выталкивается до тех пор, пока вновь не насту пит баланс сил (1), при этом толщина снимаемого слоя примет прежнюю величину. Аналогично работает устройство при уменьшении силы резания, например при наличии на обрабатываемой поверхности углубления. Здесь сумма ЭДС и силы веса преобладает над силой...

Номер патента: 1371786

Опубликовано: 07.02.1988

Авторы: Давыдов, Иоффе, Климов, Красильщиков

МПК: B23B 25/06

Метки: износа, инструмента, кромки, режущей

...максимальному току, заносятся в первое запоминающее устройство 15, управляемое блоком 14 управления.Переход от изменения тока к измерению термо-ЭДС- осуществляется сигналом с блока 14 управления, по которому выход коммутатора 3 коммутируется с его вторым входом. Сопротивление второго резистора 12 выбрано порядка нескольких килоом, поэтому показания вольтметра 2 практичес. ки равны ЭДС естественной термопары. Одновременно сигналом с блока 14 управления на выход первого запоминающего устройства 15 выводится информация о максимальном токе естественной термопары. Сигналы, пропорциональные максимальному току и термо-ЭДС, поступают на первый и второй входы перемножителя 16, а результат перемножения заносится во второе...

Номер патента: 1371787

Опубликовано: 07.02.1988

Авторы: Максимчук, Хомяков

МПК: B23B 25/06

Метки: процесса, резания

...6 в виде импульсов фиксированной частоты, они суммируются, если ца реверсирующем входе счетчика 4 сигил вь(соког ровня, и вычитаются, если сигнал низкого уровня. Таким образом, постоянно сравнивается длина четного и нечетного интералов межлх пульсами с датчика 1, результат сравнения записывается в регистр 5. Блок 9 коммутации управляет работой счетчика 4 и регистра 5. Блок коммутации тактируется сигналами блока 2. Частота импульсов датчиказависит от л(омецта резания, если момент увеличивается, то частота уменьшается, а значит длина четного интервала между импульсами не равна длине нечетного интервала Следовательно, по результату их сравнения можно судить об изменении момента резания, и значит, и об износе инструмента резца). 3...
