B23B — Токарная обработка; сверление

Номер патента: 1323240

Опубликовано: 15.07.1987

Авторы: Оксман, Фишкин, Хвощев

МПК: B23B 25/06

Метки: вала, вращении, параметров, физико-химических

...проходит через под: держивающий подшипниковый узел 19, соосный полому валу 1, и соединяется с прибором 4.Двигатель о установлен на раме 20,Устройство работает следующим образом.Полый вал 1 вместе с блоком датчиков 2 приводится во вращение приводным валом 5 электродвигателя 6 через систему зубчатых шестерен 11- 14. Входной конец 15 кабеля 3, связанный с блоком 2 датчиков измеряемых параметров и размещенный в полом валу 1 вдоль его оси, вращается с той же угловой скоростью, что и полый вал 1.Петлеобразно изогнутая средняя часть 17 кабеля 3, увлекаемая стяжкой 9, вращается в том же направлении, что и полый вал 1, с угловой скоростью в два раза меньше угловой13232 ВНИИПИ Заказ 2905/13 3скорости полого вала 1. В результате указанного...

Номер патента: 1323241

Опубликовано: 15.07.1987

Авторы: Борисенко, Лебедев, Подрезенков

МПК: B23B 27/12

Метки: резец, ротационный

...резец содержит режущую кромку 1, образованную пересечением конического выступа 2 на передней поверхности 3 и задней поверхности 4, выполненной в виде участка поверхности тора, ось симметрии поперечного сечения которого, проходящая через режущую кромку, расположена под углом к оси ротационного резца.Ширина конического выступа Г выбирается из интервала 0,4-1,0 мм, а угол наклона образующей конического выступа к образующей передней поверхности у - г выбирается из ин 3тервала 5 - 12 с,При установке ротационного резца относительно детали угол , т.еугол наклона оси симметрии поперечного сечения поверхности тора, проходящей через режущую кромку, к плоскости, проходящей через ось детали и вершину резца, выбирается из интервала 0 с ув, где л...

Номер патента: 1323242

Опубликовано: 15.07.1987

Авторы: Венжик, Горбатенко, Калинин, Наумова

МПК: B23B 27/16

Метки: резец, сборный

...по всем трем опорным поверх 15 ностям, чем достигается ее жесткоеи надежное крепление.Предлагаемый сборный режущий инструмент предназначен для переточкижелезнодорожных колес как в однокас 20 сетном, так и двухкассетном исполнениях. Конструкция резца позволяетиспользовать пластины без отверсти"и,предназначенные для работы в тяже 25лых условиях,1 13Изобретение относится к обработке металлов резанием и может бытьиспользовано при точении изделий типа тел вращения.Целью изобретения является уменьшение габаритов резца посредством более контактного исполнения механизмакрашения и повышение быстросменностипластины беэ отверстия.На фиг, 1 показан резец, общийвид; на фиг, 2 - то же, вид сверху;на фиг. 3 - то же, вид со стороны переднего торца; на...

Номер патента: 1323243

Опубликовано: 15.07.1987

Авторы: Исполатов, Малолетков

МПК: B23B 27/16

Метки: резец, сборный

...пластины 3, поворотной подложки-стружколома 4 и упорной вставки 5.Режущая пластина 3 снабжена центральным отверстием: б, с противоположных сторон которого выполнены ко"нические отверстия 7 На каждой изчетырех гранейповоротной подложки"стружколома 4 выполнены стружкозавивающие канавки 8 различных радиусов.Сборка резца осуществляется следующим образом,Упорная вставка 5 и сменный блок2 устанавливаются в гнездо корпуса 1и закрепляются винтами. Затем в 30гнездо сменного блока устанавливаютсяповоротная подложка-стружколом 4 ирежущая пластина 3 и закрепляютсяупругим винтом 9 с конической головкой 10, При этом ось резьбового отверстия 11 в сменном блоке смещенаот оси отверстий в поворотной подложке-стружколоме 4 и режущей пластине 3 23 в...

Номер патента: 1323244

Опубликовано: 15.07.1987

Авторы: Козлитин, Олейник, Пивоваров, Шаповалов

МПК: B23B 29/24

Метки: резцедержатель

...пальцы 13. При этом храповик 6 связан с гайкой 4 при помощиштифтов 14 и 15, а взаимодействиехраповика 6 с корпусом 1 обеспечивается посредством подпружиненной защелки 16.Устройство работает следующим образом.При вращении затяжной гайки 4 против часовой стрелки храповик 6 с неко.35торым .запаздыванием, обусловленным. наличием некоторого угла межцу штифтами 15, под воздействием штифта 14начинает вращаться совместно с за"тяжной гайкой 4, перецавая при помощи защелки 16 вращение корпусу 1.Приэтом защелка 11 за счет скоса прощелкивает на радиальных пазах 10 делительного диска 9, не препятствуя вра"щению корпуса 1 до нового его положения. При вращении затяжной гайки 4 в обратную сторону защелка 11 останавливает корпус 1 в нужном положении. 50...

Номер патента: 1323245

Опубликовано: 15.07.1987

Авторы: Дмитриев, Шкинев

МПК: B23B 29/32

Метки: головка, револьверная

...блоков.Смена позиций револьверной головки происходит следующим образом,По команде ЧПУ включается двигатель осевого перемещения в направлении разжима головки. От двигателяосевого перемещения начинает вращаться червяк 10, который передает вращение червячному колесу 7. Винт 8,взаимодействуюя своей резьбой свнутренней резьбой червячного колеса 7, начинает перемещаться поступательно, а вместе с ним перемещается и поворотная часть 2 головки.Зубья муфты 9 препятствуют вращениювинта 8, Происходит расцепление базирующей зубчатой муфты 3, расцепление полумуфт 22 и 23, Это положениеФиксирует командоаппарат 15, которыйзатем дает команду на включение регулируемого электродвигателя, связанного с валом 16.При вращении электродвигателя...

Номер патента: 1323246

Опубликовано: 15.07.1987

Авторы: Новицкий, Черный

МПК: B23B 29/32

Метки: головка, инструментальная

...этим высту- . 40пом со штоками 7, а свободным концом " со штоком гидроцилиндра 10 впозиции смены держателей. Головкаснабжена также механизмами для предварительной фиксации держателей в 45гнездах, выполненньпии в виде Т-образных подпружиненных тяг 17, установленных в резьбовых кольцах 18, предназначенных для регулирования усилияпредварительного прижима держателей 50посредством головок 19 и тяг 17, расположенных в пазах 20 держателей 4,При необходимости зажима держателя в гнезде барабана последний поворачивается в позицию смены держателя, Шток гидроцилнндра 10 нажимаетна рычаг 15, которьпЪ через шток 7сжимает пакет тарельчатых пружин 8и отводит клин 5 от опорной поверхности гнезда. При этом гидроцилиндр смещается, сжимая...

Номер патента: 1323248

Опубликовано: 15.07.1987

Авторы: Карсунцев, Козлов, Лакирев, Хилькевич

МПК: B23B 35/00

Метки: отверстий

...диаметр,т.е, поперечную волнистость, а вследствие, наличие угла , и переменныйвдоль оси отверстия диаметр, т,е,продольную волнистость(Фиг.6).Размер Р - диаметра инструмента - меньше размера Р - диаметра описаннойчерез точки А,В,С окружности.Если подрезать участки волнистости, т.е. гребешки, в данном случаетри участка АКВА, в поперечном (фиг.7)и продольном (Фиг.8) направлениях,то получится отверстие диаметром Р,Нодрезка продольных волн возможна вспомогательной режущеи кромкойс угломблизким к 0 (фиг.8),а подрезка поперечных волн осущест"3 1323 вляется вспомогательной режущей кромкой с ц, близким к нулю, и наклоненной к оси инструмента под углом ь = 30- 60 (фиг.7). При этом линия 1 - траектория движения вершины ре 5 жущего лезвия,...

Номер патента: 1323249

Опубликовано: 15.07.1987

Авторы: Матвеев, Растоптаев

МПК: B23B 47/04

Метки: вибросверления

...иэ корпуса 1 с направляющими 2 и 3, штанги 4, конец которой выполнен в форме клина 5 или в 20форме эксцентрика 6, двух стержней7 и 8 режущего инструмента 9. Стержни 7 и 8 в исходном положении расположены в корпусе 1 под некоторым углом относительно режущего инструмента 9 в распор по торцовым поверхностям между собой, режущим инструментом 9 и корпусом 1. Устройство снабжено пружинами 10 и 11, трубкой 12 дляподачи СОЖ, вибратором 13. В корпусе1 выполнен паз 14 для удаления стружки.Устройство работает следующим образом.Корпус 1 устанавливается и закрепляется на продольных салазках токарно-винторезного станка соосно обрабатываемой заготовке. Включается вращение шпинделя с закрепленной на немзаготовкой, продольная подача, вибратор 13, и...

Номер патента: 1323250

Опубликовано: 15.07.1987

Авторы: Алексеев, Бороздин, Тазетдинов

МПК: B23B 49/02

Метки: координатного, отверстий, сверления

...на ось 12 и в ее кольцевой проточке размещена электрическая обмотка 13. Аксиально ей под нижним торцом звездочки 5 в теле кронштейна 1 расположена другая эЛектрическая обмотка 14,ЗО С звездочками 4 и 5 контактируют призматические выступы 15 корпусов 16, установленных с возможностью качания на полых осях 17 втулочно-роликовой цепи 6, Внутри полых осей 17 установлены сменные кондукторные втулки 18 под сверло 19, Кронштейн 2 установлен в направляющем вертикальном пазу плиты 20, закрепленной на боковой стенке станка.Устройство работает следующим образом.Перед сверлением отверстия в детали по программе обработки одновременно с установкой инструмента производят поворбт кронштейна 1 с помощью пневмоцилиндра 3 в рабочее положение,...

Номер патента: 1323251

Опубликовано: 15.07.1987

Автор: Клименко

МПК: B23B 49/02

Метки: кондуктор, отверстий, сверления

...фик" сатором 15 (предварительно) и коничес ким фиксатором 16 (окончательно).Конический фиксатор,16 установлен в направляющих 17, выполненных в корпусе 1, а упором 18 - в кулачковом пазу 19, выполненном на торце кулисы 8,вместе с ним и.эажимное приспособление с закрепленной в ней деталью 26поворачиваются на заданный угол. Приповороте рукоятки кулисы 8 на себяконический фиксатор 16 задвигается вотверстие (гнездо). 3 ил. гнездо 20 (отверстие) под коническйификсатор 16 выполнено в делительномдиске б и корпусе 1, ось которого лежит в.плоскости разъема диска и корпуса.Плита 21 с кондукторными втулками22 выполнена откидной и установленав корпусе 1 с. помощью оси 23.При необходимости с помощью пово О ротного кулачка 24 основание корпуса1...

Номер патента: 1323252

Опубликовано: 15.07.1987

Авторы: Астапов, Пугачев

МПК: B23B 51/06, B23Q 11/10

Метки: глубокого, жидкости, подвода, сверления, смазочно-охлаждающей, сож, станкам

...узел 3 отвода стружки из зоны резания. По внутренней поверхности торцового уплотнения 5 в шпйкделе 4 ЭО установлена цилиндрическая втулка 14 торец которой взаимодействует с торцом кондукторной втулки 15, 1Устройство работает следующим об 35 разом.Перед началом сверления неподвижную часть корпуса 1 крепят в месте, обеспечивающем возможностью беспрепятственной установки и снятия об 40 рабатываемой детали 16. Ход 1 подвижной части 3 корпуса устанавливают меньшим расстояния 1, от торца неподвижной части 1 корпуса до оси радиальных отверстий под управляющие элементы 12. на величину, равную или несколько большую половины их диаметра. Обрабатываемую деталь 16 ориентируют по линии центров станка с возможностью ее зажима в пределах хо 50...

Номер патента: 460677

Опубликовано: 23.07.1987

Авторы: Альмен, Дунаевский, Киреев, Краснер

МПК: B23B 27/12

Метки: инструмент, кольцевой, ротационный

...зоне обработки с радиусом кривизныэллипса, являющегося проекцией режущей кромки на плоскость, перпендикулярную направлениЫ перемещения изделия.При увеличении отношения радиусовтакое условие обеспечивается эа счетуменьшения угла наклона инструмента.При этом в самом инструменте внутреннюю поверхность необходимо отводитьот обрабатываемого профиля с. тем,чтобы обеспечить возможность пропускапрофиля сквозь наклонное кольцо.Такое "удаление" внутренней поверхности ведет к уменьшению угла заострения и связанного с ним падениюпрочности инструмента. Кроме того, режущий инструмент с малым углом заострения очень чувствителен к колебаниям сил резания, возникающим в процессе обработки, особен но при удалении облоя с профилей, име. ющих продольную...

Номер патента: 1324764

Опубликовано: 23.07.1987

Авторы: Кортин, Котелевец

МПК: B23B 1/00, B23B 3/00

Метки: станок, токарно-винторезный

...крайнее положение "Обратный ход", валик 27 и винт 26 поворачиваются на необходимый угол. Осуществляется переключение однозубой муфты 12 в край 3 132 7 нее правое положение. Одназубая муфта 12, разъединившись с колесом 13, входит в соединение с зубчатым колесом 15, которое через колеса 16 и 17 реверсирует ходовой винт 5. В это же время зубчатое колесо 30, установленное на ступице 28, поворачивает колесо 31 и шток 32, поворачиваясь, перемещает поршень 34 в крайнее левое положение. Так как в полостях 43 и 10 50, сообщающихся трубопроводами 44 и 48, жидкость находится под воздействием подпружиненного поршня 51 в аккумуляторе 49, а эта воздействие превышает усилие трения в ползуне, то это 15 исключает возникновение вакуума в системе....

Номер патента: 1324765

Опубликовано: 23.07.1987

Автор: Хондо

МПК: B23B 49/04, B23B 5/18

Метки: вала, зацентровки, коленчатого, кривошипов, оси, станке, токарном

...болты 13. Планшайба имеет гнездо, в которое посажены подшипники 14, внутренний диаметр которых равен диаметру эенкера 9 оправки 15 и центра 16. Для зажима центросмести" телей 3 и 4 втулка имеет винт 17 о насаженной на него планкой 18, которая соединяется с винтом штифтами 19. Для получения одинаковых центровых отверстий на зенкер одето кольцо 20, которое прижимается болтом 21. Для соединения шейки распределительной шестерни и переходника 1,2 с делительным устройством 8 в нем имеются отверстия под болты 22 и 23 и под штифт 24. Для установки шатунных шеек коленчатого вала делительное устройство 8 фиксируется уста". новкой 25. Для обеспечения зазора между зенкером и центросместителями в стойку 26 вставляются штыри 27,65 2Устройство работает...

Номер патента: 1324766

Опубликовано: 23.07.1987

Авторы: Кузнецов, Срибный

МПК: B23B 9/00

Метки: автомат, многошпиндельный, токарный

...бабку 2 с размещенными вней в вертикальной плоскости рабочимишпинделями 3 с приводами, устройство4 подачи и зажима пруткового материала или штучных заготовок при обслуживанин автомата роботом (не показан).На торце бабки размещены фасонные иотрезные суппорты 5 с инструментом 6,перемещаемые от привода по направляющим параллельно друг другу в направле нии осей шпинделей 3,2Возможен вариант исполнения автомата с двухрядным размещением в вертикальной плоскости шпинделей 3 и 10соответственно в шпиндельных бабках2 н 9. Шпиндели 3 и 10 могут индексироваться в любом заданном положении.Повышение производительности отрезной операции и снижение расходаметалла в стружку могут быть достигнуты заменой отрезных резцов бесконечной зубчатой лентой 15....

Номер патента: 1324767

Опубликовано: 23.07.1987

Автор: Набродов

МПК: B23B 13/00

Метки: автоматам, ведущая, каретка, токарным

..." клапаном подачи воздуха в каретку.Ведущая трубка 2 (фиг, 1 и 2) по- казана во взвешенном на воздушной по 45 душке рабочем положении нри подаче воздуха в устройство и вращении заготовки 14, обжатой шлангами 4,. При этом каретка введена в конец направляющей трубы Т и находится перед началом ра 50 боты в исходном положении.Каретка работает следующим образом.На небольшой составленный конец..5 заготовки 14, введенной в направляющую трубу Т, надевается каретка до упора в торец опоры б, шланг каретки подключен к воздушной магистрали. 67 2Включается подача воздуха, происходит защемление каретки на заготовке с помощью шлангов 4, и устройство с заготовкой полностью вводится в направляющую трубу автомата. Заготовка посылается до упора в...

Номер патента: 1324768

Опубликовано: 23.07.1987

Авторы: Иванюк, Кузнецов, Римский, Сидорко

МПК: B23B 13/00

Метки: зажима, механизм, прутка

...11 35 установлены в упорном кольце 16, подвижном в осевом направлении относительно шлицевой втулки 17. Пружина 18 размещена между полумуфтой 19 и упорным кольцом 16, связанным посредством толкателей 11 с полумуфтой 12. Полумуфта 19 взаимодействует с полу- муфтой 12 торцовыми скосами, выполненными под углом самоторможения (фиг. 3) . Труба зажима 15 связана с 45 эажимным патроном 20.Механизм работает следующим образом.При перемещении муфты 3 из правого крайнего положения (соответствую щего разжатой заготовке) влево на участке о она через обойму 10 и толкатели 11 перемещает полумуфту 12 Под действием пружины 18 и взаимодей" ствуя через толкатели 11 с винтовыми 55 пазами :К на обойме 10, а торцовымискосами с полумуфтой 19 полумуфта 12...

Номер патента: 1324769

Опубликовано: 23.07.1987

Авторы: Агаджанян, Адгамов, Кайшев, Лазарев, Низамутдинов

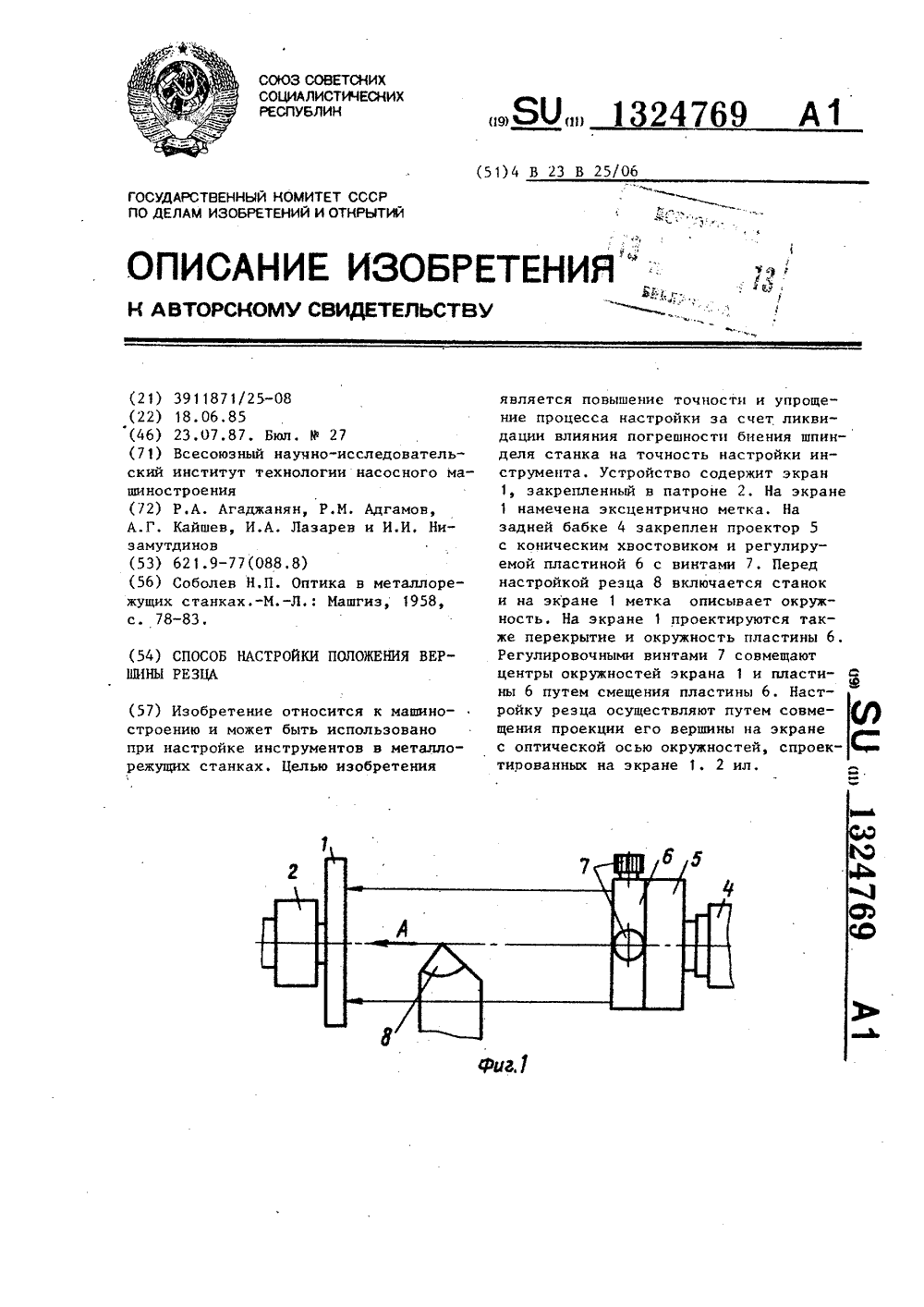

МПК: B23B 25/06

Метки: вершины, настройки, положения, резца

...Составитель В, ЖигановТехред И,Попович Корректо Редактор Н. Бобков ороль каа 2999/ Тираж 974 Подписударственного комитета СССРизобретений и открытийва, Ж"35, Раушская наб., д, 4/5 ВНИИПИ по дел13035, Мо роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано принастройке инструментов в металлорежущих станках,Цель изобретения - повышение точности и упрощение процесса настройкиза счет ликвидации влияния погрешности биения шпинделя станка на точностьнастройки инструмента.На фиг. 1 показано устройство дляосуществления .способа настройки положения вершины резца, общий вид; нафиг. 2. - вид А на фиг. 1.Устройство состоит из экрана 1,закрепленного в патроне...

Номер патента: 1324770

Опубликовано: 23.07.1987

Автор: Прудников

МПК: B23B 25/06

Метки: автоматической, компенсации, перемещений, станка, узлов, упругих

...содержит усилители 16 и 17 сигнала входы которых соединены с датчиками 14 и 15 перемещения, аналого-цифровые преобразо- "0 ватели 18 и 19, входы которых соеди нены с выходами усилителей 16 и 17 сигнала, сумматор 20, входы которого соединены с выходами аналого-цифровых преобразователей 18 и 19, устройство ЧПУ 21, вход которого соединен с выходом сумматора 20, а выход - с приводом 5 перемещения суппорта по координате Х.Станок с устройством автоматической компенсации упругих перемещений работает следующим образом,При обработке детали 7 происходит упругое перемещение резцедержателя 4 относительно суппорта 2 на величину й Р и суппорта 2 относительно планки 9 на величину дС (все упругие перемещения рассматриваются относительно...

Номер патента: 1324771

Опубликовано: 23.07.1987

Авторы: Махнаев, Савиных, Цветков

МПК: B23B 29/02

Метки: оправка, расточная

...разрезная втулка 22 и упирачасти корпуса 1, Наладка на размер ет кольцо 28 ва втулку 18. Втулка 22 обработки осуществляется контроль- зажимает также шарики 3 за счет своными элементами 17, которые могут его конуса и конической поверхности быть одновременно выглаживателями, штока 4. Ввиду того, что шарики 3 при " установленными в конических втулкахЗОперемещении штока поднимаются, разрез 18 и выполненными в виде штырей, ко- ная втулка 22 также имеет возможность торые подпружинены пружинами 19 и пе- перемещения вверх (к корпусу 1), ремещаются в упорных втулках 20. одновременно перемещая кольцо 28 до Наладка контрольных элементов на раз- его упора во втулку 18, т,е. возврамер осуществляется боптами 21. Зажим щая систему в исходное...

Номер патента: 1324772

Опубликовано: 23.07.1987

Авторы: Итин, Морозов, Федоров

МПК: B23B 29/22

Метки: головка, двухпозиционная, инструментальная

...- упрощение конструкции головки за счет переноса гидроцилиндра раэжима держателя из поворотной части на корпус головки,На фиг. 1 показана головка, общий 10 вид; на Фиг. 2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на Фиг,2; на фиг. 4, - разрез В-В на фиг. 3.Инструментальная головка содержит неподвижный корпус 1 и связанную с 15 ним поворотную часть 2, в которой выполнено по меньшей мере одно гнездо для установки инструмента 3. Ось гнезо да расположена под углом 45 к оси неподвижного корпуса 1. В результате 20 такого как)тона, при повороте вокруг оси неподвижного корпуса инструмент может занимать одну иэ двух позиций - 1 или 11 (фиг. 1). На неподвижном корпусе 1 установлен электродвигатель 4, передающий вращение через зубчатые колеса...

Номер патента: 1324773

Опубликовано: 23.07.1987

Авторы: Дятлов, Иевлев, Паневин, Паневина, Федорова

МПК: B23B 35/00

Метки: отверстия

...с чем доступ инструмента к отверстиям 2 - 5 затруднен.Для получения отверстий необходимо осуществить изгиб в пределах упругой деформации консолей 6 " 9 с отвер-. стиями 2 - 5, в результате которого25 оси отверстий проходят вне тела детали, тем самым обеспечивается свобод- ный доступ инструмента к отверстиям. "Для этого к консолям прикладывают нагрузку Р величина которой ограничена упругой деформацией каждой консоли. С целью повышения точности формы обрабатываемых отверстий нагрузку Р прикладьвают на расстоянии 1-2 мм, превышающем радиус К обрабатываемых отверстий в точке А, так как слой металла на участке консоли АД остается не подверженным деформации изгиба.Для точного центрирования сверла 1 О используется силовой кондуктор 11,...

Номер патента: 1324774

Опубликовано: 23.07.1987

Автор: Бумагин

МПК: B23B 47/00

Метки: шпиндельное

...со шпоночным пазомза Фланец 30 с накаткой.Положение лысок 10, радиусной Фаски 12 и скоса 18 фиксатора зависитот направления вращения шпинделя. Принеобходимости иметь в станке ревер-.сивное вращение шпинделя лыски 10 ифаски 12 можно выполнить с обеих сторон (Фиг. 3), а фиксатор надо выполнить поворотным вокруг своей оси на180 так, что скосы 26 занимают необходимое положение в зависимости от направления вращения шпинделя.Работа устройства заключается вовращении выдвижного шпинделя 1 с фрезой 2 при зажатом его положении. Вращение от шестерни 7 передается на полый шпиндель 4 и через шпонку 13, шпоночный паэ 8 на выдвижной шпиндель 1,совместно с которым вращается фреэав направлении Ч,При касании ее зубьевзаготовки выдвижной шпиндель 1...

Номер патента: 1325241

Опубликовано: 23.07.1987

Авторы: Арутюнов, Пономарев

МПК: B23B 1/00, F16L 11/08

Метки: трубчатых

...напряжений заполняет зазоры между витками, после остывания заготовки и кристаллизации припоя готовое трубчатое изделие снимают с оправки 2. При соединении витков винтового коноида склеиванием заготовку можно не нагрейать, а дать время на затвердевание клея, который под действием сил поверхностного натяжения заполняет зазоры между витками, после чего снять трубчатое изделие с оправки 2.Если необходимо изготовить трубчатое иэделие сложной конфигурации, то как и в первом случае, после удаления со стружки следов охлаждающей эмульсии кистью наносят на поверхность заготовки слой паяльного флюса и накручивают спираль 6 припоя, например медная проволока, так, что спиральные витки припоя прилегают к кро- мкам 7 витков 1. Затем...

Номер патента: 1328070

Опубликовано: 07.08.1987

Автор: Нагайцев

МПК: B23B 1/00

Метки: круговыми, лезвиями, режущими, фрезой

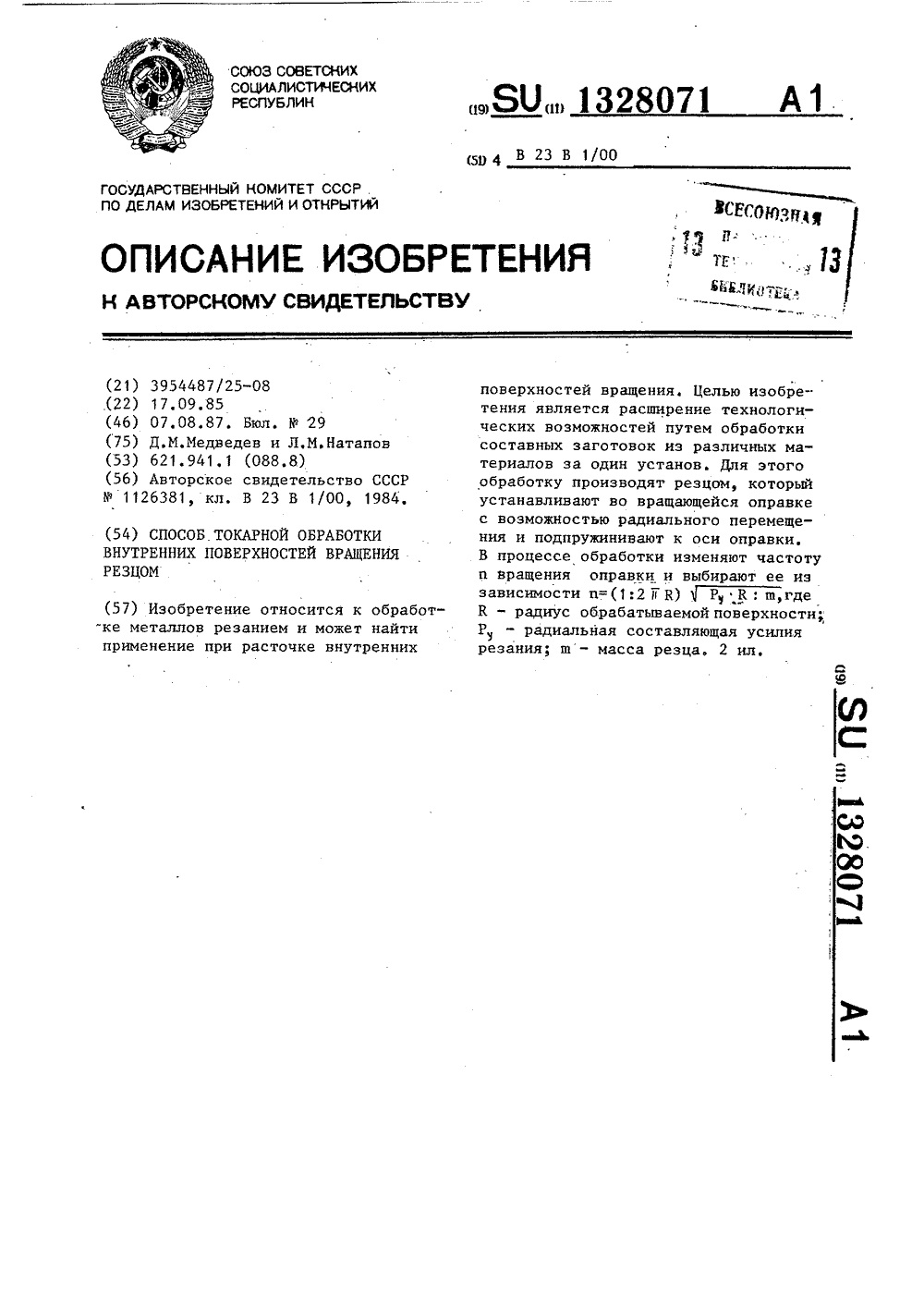

...изобретений и открытий 113035, Москва, Ж, Раушская наб., 45Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к обработке материалов резанием.Целью изобретения является повышение качества обработанной поверхности путем обеспечения автоматического в процессе обработки периодического поворота режущим лезвиям фрезы,На чертеже представлена схема осуществления способа.Согласно способу обработки материалов фреэой 1 с круговыми режущими лезвиями 2 фрезе 1, вращающейся с частотой п (сек " ) и обрабатываемой детали 3 сообщают относительное движение подачи Р, а. режущим лезвиям 2 - периодический поворот. Периодический поворот режущим лезвиям сообщают дополнительной знакопеременной подачей +Ээ детали...

Номер патента: 1328071

Опубликовано: 07.08.1987

Авторы: Медведев, Натапов

МПК: B23B 1/00

Метки: внутренних, вращения, поверхностей, резцом, токарной

...силы резец 3 с втулкой 2 и штифтом 6, сжимая пружину 4, перемещается относительно оправки в радиальном направлении к стенке отверстия заготовки и производит его обработку. Частоту вращения и, оправки 1 устанавливают в соответствии со значением радиальной составляющей Р, силы резания из зависимости1 РК и = -- ее27 К .ш где К - радиус обрабатываемой поверхностиш - масса резца 3 с втулкой 2 иштифтом 6 (т.е. подвижныхчастей инструмента).В свою очередь, радиально составляющую Р 1, силы резания определяют, задаваясь требуемыми значениями глубины резания (в соответствии с припуском на обработку) и подачи Б механическими характеристиками обрабатываемого материала части 8 заготовки и т.д. по известным формулам теории резания металлов.По...

Номер патента: 1328072

Опубликовано: 07.08.1987

Авторы: Грузин, Передрей, Симакин

МПК: B23B 1/00

Метки: гибких, двухсторонней, дисков, станок

...прецизионных нежестких изделий типа "диск"5 из листового материалаЦелью изобретения является упрощение конструкции и расширение ее технологических возможностей путем стабилизации режимов резания, 10На фиг. 1 изображен предлагаемый станок, вертикальный разрез; на фиг. 2 - вид А на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 1; на фиг, 4 - разрез В-В на фиг. 1; на фиг, 5 разрез Г-Г на фиг, 4; на фиг, 6 - узел 1 на фиг,- 1; на фиг, 7 - разрез Д-Д.на фиг. 6; на фиг. 8 - узел 11 на фиг, 3; на фиг, 9 - разрез Е-Е на фиг., 8; на фиг. 10 - разрез Ж-Ж на фиг. 4.Станок состоит из нижней 1 и верхней 2 плит, соединенных пневмоцилиндрами 3 так, что верхняя плита 2 жестко соединена со штоком пневмо цилиндра 3. В верхней плите 2 выполнена...

Номер патента: 1328073

Опубликовано: 07.08.1987

Авторы: Диваев, Кибальченко

МПК: B23B 1/00

Метки: инструмента, прогнозирования, режущего, стойкости

...пространства;О" - составляющие тензора моду 11 ВПлей упругости.При создании напряженно-деформи 55 рованного состояния происходит движение дислокаций и, рост микротрещин, эа счет чего генерируются сигналы акустической эмиссии. При этой амплитудное распределение сигналов акустической эмиссии позволяет последние связать как с количеством, так и с величиной дефектов.Напряженно-деформированное состояние лучше всего создавать при помощи лазерного излучения, так как при этом исключаются шумы от нагружающей установки, мест крепления и т.д, Кроме того, применение лазерного излучения позволяет производить контроль локальных областей, например твердосплавных пластин, что позволяет в этом случае определять место наибольшей локализации...

Номер патента: 1328074

Опубликовано: 07.08.1987

Авторы: Гринкот, Гругман, Коршевнюк, Тенин

МПК: B23B 19/02

Метки: вращения, головка, копирной, шпиндельная

...21, в которых смонтированы на опорах качения (подшипниках) 22 взаимно перпендикулярные призмы 23, в которых установлен шарообразный щуп 24,Ось вращения призм 23 и щупа 24 наклонена к продольной оси копира 13 под углом с, определяемым по формулеБобс.= агсй 8 --- ,где Б - величина линейного перемео 6щения щупа за один обороткопира;Р, - диаметр копира.Траектория щупа складывается издвух движений - линейнбго вдоль осикопира и вращательного от вращениякопира, т.е. направлена по винтовойлинии под некоторым углом Ы, то дляуменьшения величины трения от угловогоскольжения щупа, ось вращения щупатакже наклонена к продольной осикопира под углом Ы,Угол Ы определяется из векторногопрямоугольного треугольника, катетамикоторого являются...
