Номер патента: 1802250

Опубликовано: 15.03.1993

Автор: Сидор

МПК: F16H 9/10

Метки: вариатор, звездочный, сидора, цепной

...2 р и ф рб = 2 ОР соотВетстВуют двум длинам 21 перемещения двух средних участков рабочей роликовой цепи 13.Фиксация рабочих звездочек 13, первых шестерней корректировки 16 на рабочих осях 8 рабочей роликовой цепью 15 на позициях 8 зафиксирует от проворота вторые шестерни корректировки 17, оси корректировки 18 и звездочки корректировки 19 на позициях 8.Поворот рабочих звездочек 13 и первых шестерней корректировки 16 на рабочих осях 8 на позициях 1 и 2 с угловыми скоростЯми мр 1 = Ор и и р 2 = 2 ар зд часоВой стрелкой и на позициях 6 и 7 с угловыми скоРостЯми й) рб = 2 ир и О р 7 = и р пРотиВ часовой стрелки, повернет вторые шестерни корректировки 17, оси корректировки 18 в сухариках 7 и звездочки корректировки 19 На ПОЗИцИяХ 1 И 2 На...

Номер патента: 1729496

Опубликовано: 30.04.1992

Авторы: Мильков, Полянский, Сидор

МПК: A61B 17/00, A61B 17/04

Метки: двенадцатиперстной, кишки, культи, ушивания

...пересечения 12-перстной кишкидистальнее язвы культя ее ушита непрерывно-узловым кетгутовым швом, поверх которого наложены отдельные узловые шелковыесерозно-мышечные швы, а углы культи 12-перстной кишки погружены в 2 полукисетных шва, Желудок резецирован в пределах 2/3, непрерывность пищеварительного тракта восстановлена путем наложения гастроэнтероанастомоза по Гофместеру - Финстереру, К культе 12 - перстной кишки подведена резиновая дренажная трубка, Операционная рана послойно ушита наглухо.Послеоперационный период протекал благоприятно - признаков несостоятельности культи 12-перстной кишки не отмечалось, Больная выписана из стационара в удовлетворительном состоянии. Через б мес - чувствует себя удовлетворительно; практически здорова,П...

Номер патента: 1666133

Опубликовано: 30.07.1991

Автор: Сидор

МПК: A63F 7/06

Метки: игра, настольная, сидора, футбол

...в рыча 10 гах 29, поворачивает катапульту 4 ввертикальной плоскости на осях 34, размещенных во фланце 13 барабана 8. При размещении днища 24 катапульты 4 подвертикальным углом относительно поверх 15 ности поля 1 мяч 6 под действием сил гравитации направляется продольными бортами25 к фигурному поперечному борту 26, апоследний вместе с продольными бортами25 центрирует мяч 6 на оси симметрии ката 20 пульты 4 в направляющей канавке 30.После выбора вертикального угла начала траектории полета мяча 6 партнер вращение ручки управления 43 игрока М 6прекращает и нажимает с необходимой си 25 лой кнопку удара 60 игрока К. б, которая,перемещаясь вниз, сжимает пружину 59 иосью 58 взаимодействует с пазом 57 одногоконца коромысла 54,...

Номер патента: 1613377

Опубликовано: 15.12.1990

Автор: Сидор

МПК: B62D 43/00

Метки: запасного, колеса, средства, транспортного, установки

...установки колеса 13 в квадратную нишу 4 ограниченных размеров(пунктирными линиями), каждая из сторон которой чуть больше диаметра колеса, максимальная длина штанги 2должна быть меньше Е-а, где В - радиус поворота колеса 13 относительновертикальной оси 3; а - величинавозможного перемещения держателя 1по штанге 2 к вертикальной оси 325 Таким образом, длину ниши 4 можно уменьшить на величину а. На штанге 2 установлены штифты 21, ограничивающие перемещение держателя 1. наштанге 2,В устройстве, показанном на фиг.5,держатель 1 может быть жестко закреплен на штанге 2, установленной с возможностью поворота, перемещения ификсации в трубе 22, прикрепленной квертикальной оси 3, На трубе 22 установлена подпружиненная пружиной 5ручка-фиксатор б,...

Номер патента: 1565638

Опубликовано: 23.05.1990

Авторы: Ковалиско, Сидор, Стефанович, Хенц

МПК: B23Q 3/06

Метки: зажима, обрабатываемых

...14 и 15, тц;: цз которых (поверхность 15) параллельна рабочим поверхностям 10, а другая (цсьерхцо.ть 4) перпендикулярна им, и параллельць:х сторц 16 .; 17.Для зажатия только цилиндрических де,алей 1 цверхцость 1 с фигурного паза 12 з дпугпц.чем прижи ле 9 монсе. це выполнятьсязажатия только корпусных деталейдца рабочая поверхность 10 двуплечег црцгкима 9 может це выплцяться.,1(ля зажатия различных по высоте деталей 11 корпус 1 может выполцяпся из дп ,: деталей: втулки 18 с цилиндрическоц посадочной поверхностью 3 и фланца 19: опорной торцовой поверхостью 4, седцнеццых между собй посредством ргзьбовсгс соединения (фиг. ).Устройство работает следующим образом.Е исходном положении тяга 6 находится в верхи:.м положении, ц двуплечий...

Номер патента: 1523424

Опубликовано: 23.11.1989

Автор: Сидор

МПК: B60N 2/23

Метки: бесступенчатой, каркаса, наклона, регулировки, сидения, спинки, угла, фиксации

...и закреплена в нем от проворота болтами 16, соединяющими Фланец11 и каркас подушки 15,Для повышения жесткости Фиксацииспинки 4 и долговечности устройствав ходовой гайке 8 установлен штиФт17, взаимодействующий с дополнительным продольным 18 и винтовым 19 пазами, выполненными во втулке 3 и продольным пазом 20, выполненным во втулке 6.В отверстии, не отмеченном позицией каркаса подушки 15, выполнен 45продольный паз 21 для прохождения через него штифта 17, собранного устройства, при установке его в подушкусиденья 4.В некоторых туристических автобусах втулка 6 устанавливается в отвер-стие,не отмеченное позицией кронштей"на 22, закрепленного на стойке 23 илив отверстие самой стойки 23 (не показано). На стойке 23 при помоци оси 24 чстановлен...

Номер патента: 1493389

Опубликовано: 15.07.1989

Авторы: Нагреба, Польняк, Сидор, Стефанович, Хенц

МПК: B23B 29/03

Метки: виброустойчивая, оправка, расточная

...1 и основного стержня 2,Остановив вращение оправки, неснимая ее со шпинделя станка, вращением гаек 8 и 9 в результате вэаимодействия их пазов 10 с винтами11 и 12 перемещают стержни 2 и 3относительно корпуса 1, создавая темсамым необходимое предварительноеосевое растяжение корпуса 1 и дополнительного стержня 3 за счет изменения плотности вязкоупругого материала 6 коническими поверхностями54 и 5 корпуса 1 и основного стержня 2,В варианте оправки с внутреннейрегулировкой вращением шестигранника 15, перемещая основной стержень2 в корпусе 1, изменяют плотностьвяэкоупругого материала 6 коническими поверхностями 4 и 5. Затем устанавливают дополнительный стержень3 в отверстие основного стержня 215 и вращением шестигранника 14 создают...

Номер патента: 1432151

Опубликовано: 23.10.1988

Авторы: Афонин, Вихров, Гегедюш, Ладыженская, Сидор, Чепинец

МПК: E03C 1/284

Метки: гидравлический, затвор

...заходной фаски 8 резьбовой втулки 9 на 15 - 20. На резьбовую втулку 9 надета гайка 10.Сборку гидравлического затвора осуществляют в следующей последовательности. В резьбовую втулку 9 с двух сторон устанавливают конические уплотнительные кольца 6 и фиксируют их гайками 10, Сверху и снизу в резьбовую втулку 9 устанавливают полуторы 1, после чего окончательно затягивают гайки 10. Конические уплотнительные кольца 6 перемещаются гайками 10 по заходным фаскам 8 резьбовой втулки 9 и принимают положение (фиг. 3), при котором выступы 7 попадают в кольцевые канавки 5 на цилиндрических участках полуторов. Таким образом, происходит надежная фиксация элементов гидравлического затвора.Разница в углах конусности конических уплотнительных колец и...

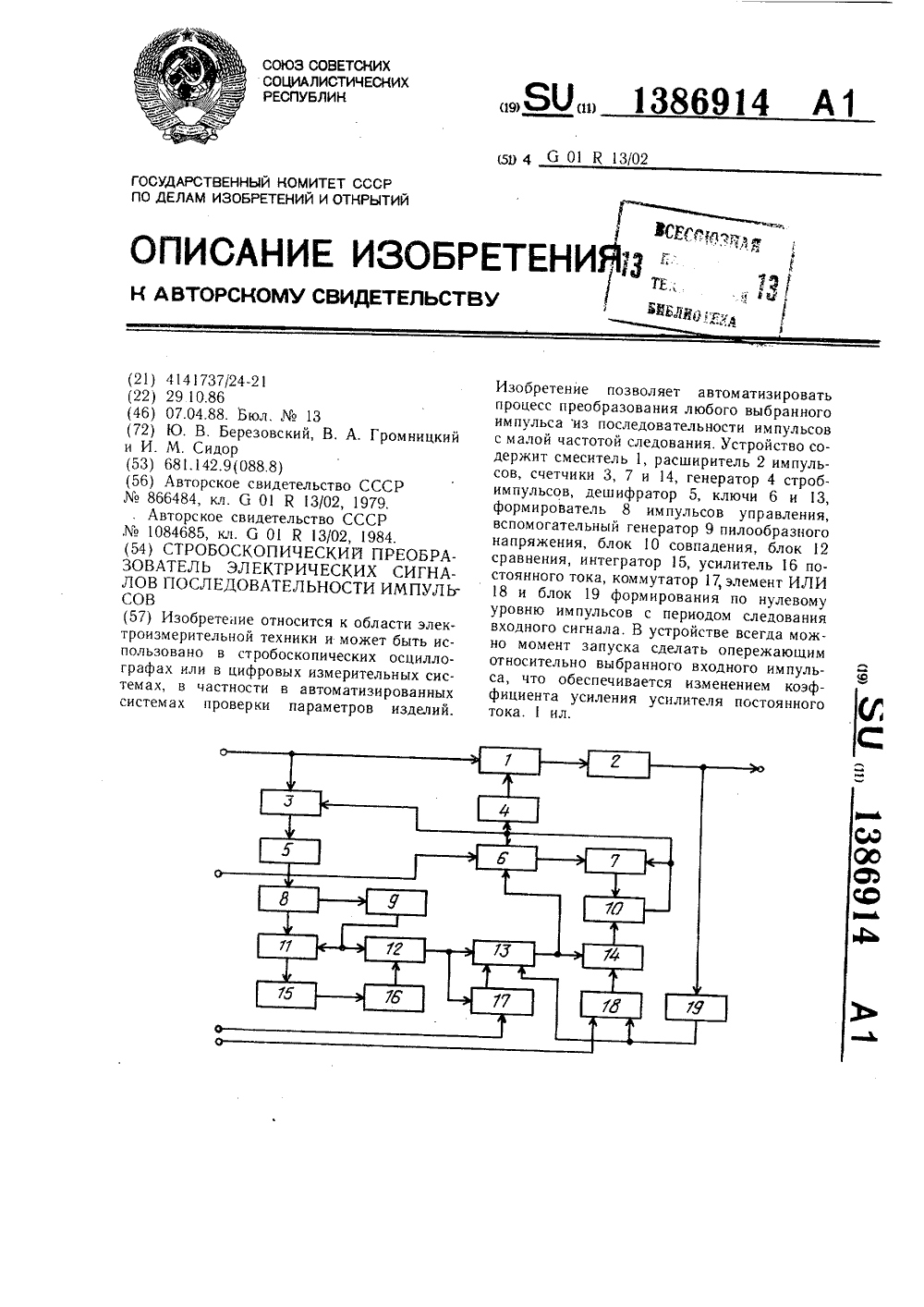

Номер патента: 1386914

Опубликовано: 07.04.1988

Авторы: Березовский, Громницкий, Сидор

МПК: G01R 13/02

Метки: импульсов, последовательности, сигналов, стробоскопический, электрических

...импульсов. Этот формирователь вырабатывает импульс, равный по длительности всей последовательности импульсов (пачки импульсов) для запуска вспомогательного генератора 9 пилообразного напряжения, и импульс, равный по длительности времени 7 от начала последовательности до приходаимпульса, порядковый номер которого записан в регистре формирователя. Этот импульс управляет работой ключа 11, на аналоговый вход которого подается пилообразное напря-жение от вспомогательного генератора 9.С выхода ключа 11 это пилообразное напряжение заряжает конденсатор интегратора 15 до напряжения, величина которого зависит от времени открытого состояния ключа 11, т. е. от выбора порядкового номера импуль-са входной последовательности. Это напряжение...

Номер патента: 1254126

Опубликовано: 30.08.1986

Авторы: Вихров, Ехлаков, Сидор, Чепинец

МПК: E03C 1/28

Метки: гидравлический, затвор

...вьппе патрубка вывода жидкости выполнена в виде цилиндра с внутренним диаметром, равным длине большой оси эллипса внутреннего поперечного сечения частикорпуса на уровне этого патрубка.15412 б щенной на величину этого радиуса.Корпус 1 выше патрубка 2 выполненв виде цилиндра ц с диаметром, равным большей оси эллипса 1,ОТакая конструкция верхней части корпуса гидрозатвора позволяет отлить его с помощью одного знака без применения сложных криволинейных знаков, значительно упростив конструкцию оснастки и сократив цикл отливки. Кроме того, упрощение изготовления гидравлического затвора достигается за счет выполнения корпуса 1 вместе с выпускным патруб" ком 2. оставитель В, Исаеехред я.Попович ректор М,Пожо едактор Зака пи с но и р Да...

Номер патента: 1230604

Опубликовано: 15.05.1986

Авторы: Нугер, Сидор, Юшников

МПК: A62C 35/22

Метки: автоматическая, пожарная

...на вертикальном направляющем патрубке 18 заделку-сторож 19, взаимодействующую с тросом 13барабана 12, и соединенный с легкоплавкими замками 20 посредством тросика 21 груз-ударник 22, размещенный в вертикальном направляющем пат 1 установленный ня вертикальном направляющем патрубке электромагнит со штоком, размещенным в полости патрубка и служащим для дополнительной фиксации груза-ударника, и тепловой извещатель, соединенный с электромагнитом и служащий для управ ления им. рубке 18 над защелкой-сторожем 19 ислужащий для взаимодействия с ней.Для дополнительной фиксации груза- ударника 22 установка содержит установленный на направляющем патрубке 18 электромагнит 23 со штоком, который размещен в полости патрубка 18, и тепловой...

Номер патента: 1207618

Опубликовано: 30.01.1986

Авторы: Грауманис, Довнар, Сидор

МПК: B21K 5/20

Метки: матриц, плакированных

...вставку вглубь на3-6 мм для ее сваривания с корпусом, Затем заготовку выдерживаютв охлаждаемом мастер-штампе до достижения на боковой поверхностивставки температуры относительнойоустойчивости аустенита (600-700 С),о чем можно судить по слабому оптическому излучению вставки на фоненесветящейся части заготовки . Бла-годаря подстуживанию обеспечивается качественное воспроизведениевыдавливаемой гравюры, а эакалочные деформации проявляются лишьобъемно, что можно скомпенсироватьпри составлении чертежа мастержированием плакирующей оболочки, Последнее увеличивает прочность матриць.", В случае выдавливания гравюры в два и более переходов при обратном движении мастер-пуансона плакирующая вставка не уводится из контейнера, так как угол уклона...

Номер патента: 1194980

Опубликовано: 30.11.1985

Авторы: Богомольный, Вихров, Михеенков, Сидор, Чепинец

МПК: E03C 1/12

Метки: вод, приема, сточных, удаления

...г.Ужгород, ул.Проектная Изобретение относится к санитарным приборам системы внутренней канализации зданий и предназначена дляприема и удаления сточных вод с поверхности пола в душевых, банях и проиэводственных помещениях в канализационную систему.Цель изобретения - расширениеэксплуатационных возможностей устройства путем повышения прочности решетки,На фиг. 1 пуказано предлагаемоеустройство, разрез; на фиг. 2 - то же.вид сверху.Устройство для приема и удаления 5сточных вод с поверхности пола в канализационную систему содержит корпус 1 с отводящим патрубком 2 ивыступами 3 боковой поверхности,решетку 4 из полимерного материала, 20выполненную с ребрами 5. переменнойвысоты Н и опирающуюся на шарнир 6,колокол, включающий сферическую...

Номер патента: 1155693

Опубликовано: 15.05.1985

Авторы: Богомольный, Вихров, Ехлаков, Сидор, Хохлов, Чепинец

МПК: E03C 1/22

Метки: ванн, гидравлический, затвор, пластмассовый

...и монтажа, увеличение долговечности гидравлического затвора.указанная цель достигается тем, Бчто в гидравлическом пластмассовомзатворе для ванн, включающем тройник с патрубком, переливную трубу,переливная труба выполнена овальногосечения из полиэтилена высокого давления с модулем упругости в 5-10 разменьшим модуля упругости пластмассы,из которой изготовлен тройник, приэтом отношение произведения радиусаизгиба на толщину стенки к квадратунаименьшего радиуса овального сечения трубы составляет 4-10,На чертеже показан гидравлический затвор, общий вид,Гидравлический затвор включаеттройник 1 с патрубком 2, снабженнымраструбом 3, Снизу с тройником 1 сое.динена П-образная отводная труба 4,а с раструбом 3 патрубка 2 соединенапереливная труба...

Номер патента: 1020445

Опубликовано: 30.05.1983

Авторы: Вершина, Грауманис, Довнар, Сидор

МПК: C21D 8/00

Метки: биметаллических, термомеханической, штампов

...водоохпаждаемый контейнер 3, бандаж 4, приемная матрица 8и выталкиватель 6.Способ осуществпяют следующим образом,Партию биметаллических заготовок загружают в устройство дпя их нагрева спродольным перепадом температур, Затемустройство устанавливают в печь с температурой, равной температуре закалкиплакирующего слоя,Нагрев считается завершенным кактолько будет достигнута по ппакирующему слою его закалочная температура, апо тыльному торцу - температура, расположенная между точкой АсЗ основного ма3 . 1020445 4 териапа и верхней температурой относи- . появления продуктов распада аустевнта остальной устойчивости.аустенита. плакирую- новного материала. Зонный провал техво- щего материапа. Этн предельные темпера-логической твердости, являющийся...

Номер патента: 779442

Опубликовано: 15.11.1980

Авторы: Григорьев, Довнар, Сидор, Трусов

МПК: C23C 17/00

Метки: поверхностного, пресс-форм, упрочнения

...напряжения растяжения, приводящие в процессе эксплуатации пресс-форм к быстрому отслаиваниюхромового покрытия, Это снижает 5, стойкость и надЕжность формообразующих деталей пресс-форм, Нанесениепромежуточного слоя, например, никЕля,малоэффективно и иэносоустойчивоехромирование выполняют, как правило,непосредственно на основной материал.Цель изобретения - повышение эксплуатационной стойкости пресс-форм.Поставленная цель достигаетсятем, что в известном способе поверхностного упрочнения формообразующихдеталей пресс-форм, включающем цементацию, закалку, отпуск и гальваническое покрытие хромом, перед цементацией производят никелирование и щдиффузионный отжиг,Никелирование перед цементациейобеспечивает очистку...

Номер патента: 616275

Опубликовано: 25.07.1978

Авторы: Буткевич, Картошкина, Поколенко, Савчин, Сидор, Флис

МПК: C11B 9/00

Метки: веществ, душистых, композиция

...20Раствор композиции Жасмин 222 юВодыСпирт этиловый ректификованн ый высшей очистки 0,5 1,0 3,0 15,0 10О с та л ь н о е Для получения композиции душистыхвеществ веществ были подготовлен ьтря смеси компонентов с различным яхсодержанием в композиции, ве, Ъф1 2 31,0 1,0 1,0 2,2 1,2 2,4 2,0 2,2 2,0 2,0 40 8,0 8,0 306,0 6,0 8,5 90зз-16,0 30,5 1.6,54031,0 Бензин салипилит Остальное Предлагаемая композиция обладает 41 нежным, тонким, изысканным ароматом, созданным на основе гармоничного сочета ния компонентов сирени, сандале, жасмина, мускусов и др. Составитель Н, КоровяковскаяРедактор. А, Бер Техред Н. Анарейчук Корректор А. Гриценко Заказ 4019/26 Тираж 539 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам...

Номер патента: 532036

Опубликовано: 15.10.1976

Авторы: Мельник, Сидор, Турко

МПК: G01N 3/10

Метки: вдавливанием, горных, испытаний, пород

...д ПО:111 лп 1;Д 112 стаповлсн с всзмся:,.:.с:тьс поворота о:по 1 тсльно своей осппа псз 1 выполпсп торцовый выстмп лл 51 пос 1 е 1 едного взапмодсЙствия с 11 ндснтора 1 мп.На чертеже пзссражспо прсдлдГ 2 емое мстройство, продольный разрез.Устройство содержит корпус 1 кямсры высокого давления, в котором установлены обой 2 с нескольк 11 з 1 и 1 внденторам 11 3, Оорязсц 4 в эластичной втулке 5, нагреватель 6, под:тавка 7 и нижняя зажпмная Гайка 8. На корпусе камеры высокого давления закреплен гидроцплпндр 9 с крышкой 10 и верхней зажпмной гайкой 11. На штоке 12 поршня гидроцилпндра 9 выполнен торцовый выступ 13 для поочередного взапмоде 11 ствия с пнденторамп 3. Шток 12 поршня соединен со стерж532036 Елисеенкодурушина ставителькрсд...

Номер патента: 527237

Опубликовано: 05.09.1976

Авторы: Григорьев, Довнар, Сидор, Трусов

МПК: B21J 1/06

Метки: металлических

...наносят злектролитическим способом никелевое покрытие и заготовку нагревают до 700 . 800 С в неконтролируемой атмосфе. ре, например на воздухе. Затем изделие помещают в карбюризатор, например графит, и продолжают Нагревать до ковочных температур.В результате взаимодействия графита с кисло. родом воздуха и последующего разложения окиси углерода образуется двуокись углерода, которая, взаимодействуя с графитом, образует окись угле рода. При разложении окиси углерода выделяется активный углерод, Следовательно, поверх. ность заготовки постоянно находится в среде активного углерода. Нагрев заготовки до темпе. ратуры штамповки и выдержка при этой температуре приводят, в результате взаимодействия никеля с проникающим кислородом воздуха,...

Номер патента: 335346

Опубликовано: 01.01.1972

Авторы: Виноградовский, Войош, Демура, Иль, Кудрон, Мазуренко, Манди, Научно, Оборудовани, Остапущенко, Пластмассовых, Сидор, Сооружений, Ткачук

МПК: E03D 1/32, F16K 31/20

Метки: бачкас, клапан, смывного, ссоюянаяiimihstihafвиблиот

...и бластенки обжавением леменаще- мент Предмет изобретен и Клапан ный на щий корп со штоко тивополо поплавок,предотвра та в мом провода,выполнен ного матженин хвостовая часть прижата к конусному Изобретение относится к арматуре санитарно-технического оборудования. Известныклапаны для смывных бачков, установленныеца питающем трубопроводе и включающиекорпус с камерой и запорный элемент соштоком, укрепленным на рычаге, на противоположном конце которого смонтирован поплавок.Целью изобретения является предотврцие вибрации запорного элемента в моперекрытия питающего трубопровода.Достигается это тем, что хвостовая частьзапорного элемента выполнена в виде пологоконуса из эластичного материала, напримерполиэтилена,На чертеже изображен...

Номер патента: 300266

Опубликовано: 01.01.1971

Авторы: Анань, Сидор, Фрагин

МПК: B23F 19/05

Метки: зубчатыхколес, хонингования, цилиндрических

...при финишной абразивной обработке зубьев колес и упрощение конструкции станка.Это достигается благодаря тому, что обработку производят глобоидным абразивным червяком, сообщая шестерне осциллирующее движение.Сущность изобретения поясняется чертежом,Обрабатываемое зубчатое колесо 1 устанавливают на специальную оправку 2, расположенную в центрах 3.Обрабагываемое колесо приводят в зацепление с глобоидным абразивным червяком и включают вращение его, при этом стол станка, на котором установлены центра, получает быстрое возвратно-поступательное движение(осцилляцию) при котором абразивный червяк не выходит из зацепления с обрабатываемым зубчатым колесом. Валу 4 сообщаюттормозной момент при помощи тормоза б, откоторого тормозной момент...
