B23B — Токарная обработка; сверление

Номер патента: 1033265

Опубликовано: 07.08.1983

Автор: Ураков

МПК: B23B 25/06

Метки: двум, координатам, резца, установки

...на металлорежущем станке с передней бабкой, содержащем датчик со щупом, соединенным с устройством ЧПУ, и предназначенным для взаимодействия с резцом, закрепленным в резцедержателе, щуп выполнен в виде двух охватывающих одна другую контактных пластин, иэ которых охватываемая установлена параллельно оси центров станка с возможностью упругого смещения в направлении поперечной подачи резцедержателя, а охватывающая установленас возможностью упругого смещения вдоль охватываемой пластины, причем устройство снабжено поворотным рычагом, закрепленным на передней бабке станка, на котором установлен датчик.На Фиг. 1 показано предлагаемое устройство на станке; на фиг. 2 один из вариантов реализации; на Фиг.3-6 - этапы работы устройства при...

Номер патента: 1033266

Опубликовано: 07.08.1983

Авторы: Бикмухаметов, Дронов, Чернавский

МПК: B23B 27/00

Метки: пластина, режущая

...и многогранную боковую поверхность с режущими кромками, вы палненными в форме плавно сОпрягающихся дуг окружностей ГЯНедостатком этой режущей пластины является то, что при смещении ее по боковой опорной стенке в гнезде режу щего инструмента смещается и положение вершины режущей пластины, что снижает точность обработки.Цель изобретения - повышение точности обработки, .15Поставленная цель достигается тем, что в режущей пластине, содержащей плоское основание, нечетное число вершин и многогранную боковую поверхность с режущими кромками, вы" . полненными в форме плавно сопрягающихся дуг окружностей, в каждой вершине режущей пластины центр кривизны радиуса при вершине совпадает с центром кривизны дуги окружности,образующей режущую...

Номер патента: 1033267

Опубликовано: 07.08.1983

Авторы: Бакиров, Пекшев, Стрельцова

МПК: B23B 27/18

Метки: инструмента, режущего

...стойкостные испытания инструментов с различной величиной подточки. Величина подточкидля инструмента, показывающего наФ-большую стойкость, считается опти-. 30мальной 1,1.Недостатками этого способа являются малая точность определения оптимальной величины подточки и вследствие этого пониженная стойкость 15режущего инструМента.Цель изобретенйя - повышение стойкости режущего инструмента.Поставленная цель достигаетсятем, что в способе изготовления ре"жущего инструмента, заключающемся20в определении оптимальной величиныподточки задней поверхности на основании стойкостных испытаний, предварительно проводят стойкостныеиспытания неподточенного инструмента, затем по результатам испытаний"строят зависимость износа по заднейповерхности от времени...

Номер патента: 1033268

Опубликовано: 07.08.1983

Авторы: Гаврилов, Ивашин, Карпушин, Нехай

МПК: B23B 31/20

Метки: зажима, нежестких, растяжения

...устройства является неудобство извлечения детали, что снижает производительность труда.Цель изобретения - повышение его производительности.Поставленная цель достигается тем, что в устройстве для зажима и растяжения нежестких деталей, в корпусе которого, установленном на пиноли, расположен на упорных под" шипниках подпружиненный стакан с размещенной в его полости цангой с закругленными концами лепестков, корпус установлен с возможностью перемещения, на корпусе выполнен спиральный паз, предназначенный для взаимодействия с пальцем, введенным в устройство и установленным в пинали, а цанга выполнена из ферромагнитного сплава и предназначена для взаимодействия с постоянным магнитом, установленным на торце пинолиНа фиг. 1 представлено...

Номер патента: 1033269

Опубликовано: 07.08.1983

Авторы: Малинина, Скачков

МПК: B23B 47/32

Метки: инструмента, перегрузок, предохранения

...из полумуфт нажимной элемент для взаимодействия с командоаппаратом, дополнительно снабжено упорным кольцом, закрепленным во втулке с воэможностью взаимодействия с одним из торцов ведомой полумуфты, на втором торце которой выполнены выступы для размещения в пазах, выполненных на торце ведущей йолумуфты с возможностью углового смещения.На фиг. 1 представлено устройство для предохранения инструмента от перегрузок, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1. 60Предохранительное устройство смон.тировано во втулке 1, жестко связанной со шкивом 2. В отверстии втулки 1 концентрично установлена с возможностью поворота относительно пос ледней полумуфта 3 с гнездами наторце для шариков 4. Эта полумуфтасоединена с валом привода....

Номер патента: 1034839

Опубликовано: 15.08.1983

Авторы: Карманов, Шамшин

МПК: B23B 1/00

Метки: вращения, некруглого, сечения, тел

...этого способа являются относительно низкие производительность и точность формирования формы граней. Это связано с тем, что скорость резания в данном способе является суммой линейных скоростей вращения детали и резцовой головки, аэто вызывает необходимость уменьшать скорость вращения детали для обеспечения оптимальной скорости резания. кроме того, энакопеременные нагрузки, 25 действующие на резец при обработке способом, снижают точность формирования формы граней.Цель изобретения - повышение производительности и точности изготовления формы профиля граней. 30Цель достигается тем, что соглас- но способу обработки тел вращения некруглого сечения ось вращения резцовой головки устанавливают перпен,цикулярно основной плоскости.35На фиг. 1...

Номер патента: 1034840

Опубликовано: 15.08.1983

Авторы: Авдеева, Кулаков, Мухин, Смыслов, Толкачев

МПК: B23B 1/00

Метки: трудообрабатываемых

...до температуры закалки 840-900 + 10 С (для ВТЗ). Время выдержки при температуре закалки подбирают исходя из максимального размера поперечного 60 сечения заготовки. Для использования сплава ВТЗв качестве высокопрочного материала закалку следует проводить в верхней температурной области 880-900+ 10 С, а в качестве жаро прочного, где необходимо обеспечитьне только каропрочные характеристики,но и термическую стабильность, рекомендуется закалка при 84 0-880 ОС.Таким образом, нагрев под закалку повсему объему обеспечивает после проведения всего комплекса операций необходимые эксплуатационные свойства.Охлаждение с температур закалки ведутв воду, при этом закалочный бак нахо,"дится между полюсами магнитной установки, создающей постоянное...

Номер патента: 1034841

Опубликовано: 15.08.1983

Авторы: Анисимов, Воробьева, Илюшина, Кудин, Кузьмичев, Некрасов, Петрухин, Самойлов, Черняк, Шведский, Шилин

МПК: B23B 3/06

Метки: станок, токарный

...в станине токарного станка выполнено вертикальное отверстие, ось которого перпендикулярна осишпиндельной бабки и лежит с ней в однойплоскости, при этом револьверная головка 20размещена на введенной в станок гильзе,установленной в указанном отверстии с возможностью осевого перемещения.С целью расширения технологическихвозможностей путем обеспечения обработки прутковых заготовок, станок снабжензахватывающим элементом, закрепленнымна зеркале шпиндельной бабки и предназначенным для взаимодействия с заготовкой.На фиг. 1 изображен токарный станок,продольный разрез; на фиг. 2 - вид А на 30фиг.Станок состоит из станины 1, шпиндельной бабки 2, шпинделя 3 с патроном 4, размещенных в гильзе 5, и револьверной головки 6 с резцедержателеми...

Номер патента: 1034842

Опубликовано: 15.08.1983

Авторы: Жакич, Канареев, Машин

МПК: B23B 5/06

Метки: метчик

...образован двумя коническими поверхностями с различной конусностью, направленными в одну сторону, а рабочая часть выполнена в виде навитой на конический элемент проволоки, профиль которой соответствует профилю резьбы, причем один конец проволоки размещен в пазу конического элемента и установлен в нем с возможностью осевого перемещения.На фиг. 1 показан метчик, общий вид; на фиг. 2 и 3 - разрез А-А на фиг. 1 при различном выполнении зубьев рабочей части.Метчик содержит хвостовик 1, на котором установлен конический элемент 2 с наружной поверхностью, образованной двумя коническими поверхностями с угламии. На коническом элементе 2 установлена рабочая часть 3, выполненная в виде проволоки, навитой по спирали на конический элемент с...

Номер патента: 1034843

Опубликовано: 15.08.1983

Авторы: Воронин, Дерябин, Муратов, Наследников

МПК: B23B 5/16

Метки: автоматический, подрезки, снятия, станок, торцов, фасок

...торцов и снятия фасок состоит из станины 1, на направляющих 2 и 3 которой установлена шпиндельная бабка 4, снабженная силовым цилиндром 5 ее перемещения и механизма зажима б заготовки 7, имеющего силовой цилиндр 8 его подачи.В шпиндельной бабке 4 размещен шпиндель 9 с резцовой головкой 10, приводимый во вращение электродвигателем 11, а на корпусе шпиндельной бабки 4 закреплены упоры 12 и 13. Механизм зажима снабжен самоцентрирующими призмами 14, силовым цилиндром 15 и кронштейном 16, на котором шарнирно закреплено устройство подналадки, выполненное в виде двуплечего рычага 17. Резцовая головка 10 имеет резцы 18 для обработки торцов заготовки 7и фасонные резцы 19,Заготовка перемещается в зону обработки при помощи подающего устройства...

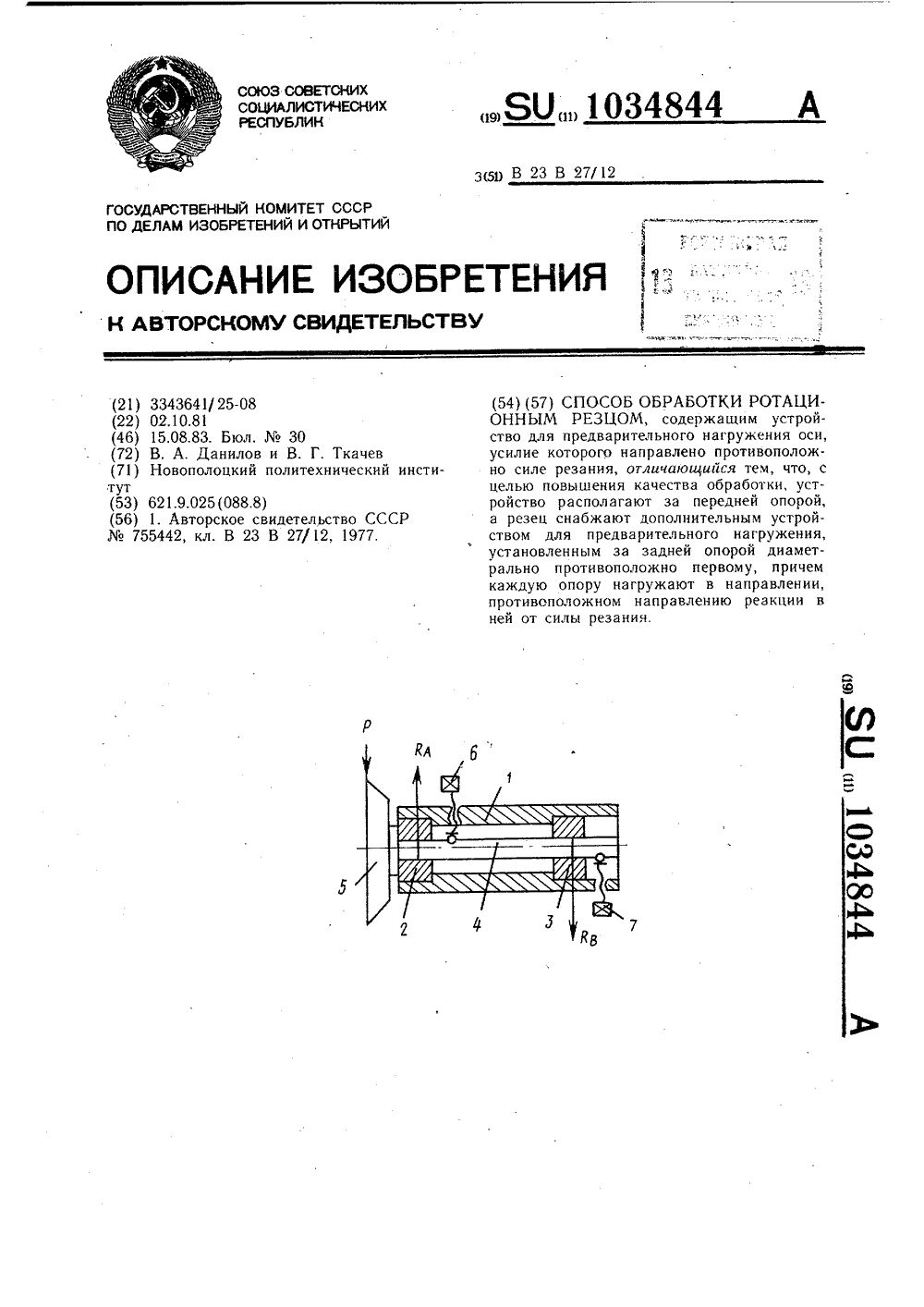

Номер патента: 1034844

Опубликовано: 15.08.1983

Авторы: Данилов, Ткачев

МПК: B23B 27/12

Метки: резцом, ротационным

...резания 11.Недостатком этого способа является большой вылет консоли с резцом, что отрицательно сказывается на качестве обработки, вследствие небольшой жесткости.Цель изобретения - повышение качестваобработки.Поставленная цель достигается тем, чтосогласно способу обработки ротационнымрезцом, содержащим устройство для предварительного нагружения оси, устройстворасполагают за передней опорой, а резецснабжают дополнительным устройством дляпредварительного нагружения, установленным за задней опорой диаметральнопротивоположно первому, причем каждуюопору нагружают в направлении, противоположном направлению реакции в ней отсилы резания,На чертеже изображена схема расположения устройств для предварительного нагружения в резце по отношению к...

Номер патента: 1034845

Опубликовано: 15.08.1983

Авторы: Алифанов, Леонтьев, Станчук

МПК: B23B 27/12

Метки: дисковый, инструмент, отверстий, чистовой

...в точке пересечения осей дискового резца и оси державки, причем дисковый резец выполнен с опорным кольцевым пояском, расположенным за режущей кромкой со стороны державки, с диаметром, меныпим диаметра дискового резца.На фиг. 1 изображен предлагаемый инструмент, разрез; на фиг. 2 - разрез А-А на фиг. 1.Дисковый инструмент для чистовой обработки отверстий состоит из корпуса 1, ось которого О-О может составлять некоторый угол с осью державки 2. На корпус насажен дисковый резец 3, выполненный с опорным кольцевым пояском Е, расположенным за режущей кромкой В со стороны державки, с диаметром, меньшим диаметра дискового резца. Резец своими торцами опирается через опорные шайбы 4 и 5 на шариковые упорные подшипники 6 и имеет возможность...

Номер патента: 1034846

Опубликовано: 15.08.1983

Авторы: Ивашин, Карпушин, Митькин

МПК: B23B 27/16

Метки: резец

...глубину резания.Поставленная цель достигается тем, что в резце, содержащем установленный над его передней поверхностью дополнительный режущий элемент в виде ротационного ролика, взаимодействующего с одной стороны с подпружиненным упорным подшипником, а с другой стороны скошенной поверхностью - с упором, дополнительный режущий элемент установлен в подпружиненной вилке, выполненной с хвостовиком, закрепленным с возможностью осевого перемещения в направлении, перпендикулярном образующей поверхности резания совместно с дополнительным режущим элементом.На фиг. 1 изображен резец, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1. Резец состоит из призматической державки 1, к которой прикреплен корпус 2 винтами 3. В...

Номер патента: 1034848

Опубликовано: 15.08.1983

Авторы: Нижегородов, Янишевский

МПК: B23B 39/16

Метки: многошпиндельный, сверлильный, станок

...7 и 8 и гидро- цилиндр.9, поршень 10 которого установлен с возможностью продольного перемещения относительно штока 11. Шпиндель 7 установлен в подшипниках 12, расположенных в гильзе 13, которая имеет возможность скользить относительно корпуса 14, закрепленного на станине 1. Шпиндель 8 установлен в подшипниках 15, расположенных в штоке 11 гидроцилиндра 9. Шток 11 соединен планкой 16 со штоком 17 гидроцилиндра 18 осевого перемещения детали 2.Дел ительное устройство станка содержит жестко связанный со шпинделем 7 диск 19, количество отверстий 20 которого равно количеству всех рядов отверстий детали 2. фиксатор делительного устройства представляет собой гидроцилиндр 21 со штоком 22. На шпинделе 7 свободно установлена планка 23, несущая...

Номер патента: 1034849

Опубликовано: 15.08.1983

Авторы: Капительман, Резник, Хомутов, Хомченко

МПК: B23B 41/00

Метки: отделочно-расточной, станок

...управления, которые забиваются стружкой, что приводит к выдаче ложных сигналов и браку.Эксплуатация станка затрудняется размещением кулачков управления за передним щитком. Таким образом, при сбоях кулачков, а также при наладке цикла необходимо затратить время на снятие и установку щитка, что снижает производительность.Недостаток состоит также в невозможности уплотнить стол стирателями по боковым поверхностям, в связи с чем в зазоры между столом и мостом, предназначенным для свободного прохода линейки с кулачками, проникает стружка и СОЖ, разбрасываемая при резании вращающимся инструментом. Стружка попадает на направляющие, что вызывает их повышенный износ, и скапливается под мостами, вне сливных желобов, в труднодоступных для уборки...

Номер патента: 1034850

Опубликовано: 15.08.1983

Авторы: Дюкарев, Ларин, Манухин, Машкин, Согачев, Суворов

МПК: B23B 41/00

Метки: блока, горизонтальной, ориентации, плоскости, расточном, станке, цилиндров

...3 - схема разложения сил для определения угла наклона центрируюших пальцев к горизонтальной плоскости; на фиг. 4 -схема для определения зависимости вылетацентрируюших пальцев,Растачиваемый блок цилиндров 1 с крыш 30 ками коренных опор 2 устанавливается наопоры 3 станка 4 плоскостью разъема блокацилиндров. Борштанга 5 с выставленнымина определенные размеры центрируюшимиэлементами б, выполненными, например,в виде пальцев, и резцами 7 вводится в35 поддерживаюшие опоры 8 и растачиваемые отверстия, а затем устанавливается порискам на крышке 9 поддерживающей опоры 8 в положении, при котором центрируюшие элементы б располагаются выше плос 4 О кости разъема коренных опор под определенным, постоянным углом к горизонтальнойплоскости. Предельное...

Номер патента: 1034851

Опубликовано: 15.08.1983

Авторы: Жилин, Зубрицкий, Ломов, Тараник, Урбан

МПК: B23B 47/00

Метки: узел, шпиндельный

...узла крепится гильза 3, при этом внутренняя поверхность 17 гильзы и наружная цилиндрическая поверхность 18 корпуса 1 являются стенками основного силового цилиндра, поршнем которого служит кондукторная плита 2. Правая полость дополнительного цилиндра соединена с основным цилиндром каналами 19 и 20, к:вторые, как и полость основного силового цилиндра, заполнены маслом.Левая полость 21 дополнительного цилиндра находится под давлением воздуха, при этом поршень со штоком 5 дополнительного цилиндра переме 1 цается до упора торца 22 ре 1 улируемой упорной ьтулки 7 в торец 235 о 15 20 2 с Зо 35 40 45 крышки 6, Окна 24 и 25 служат для прохода клина, с помощью которого удаляют режущий инструмент при его замене. Окна 26 служат для подвода...

Номер патента: 1034852

Опубликовано: 15.08.1983

Авторы: Виноградов, Сытник

МПК: B23B 51/00

Метки: двухперовое, режущей, сверло, сменной, частью

...1 винтами 7 после центрирования ее во встзвкс 8, закрепленной в пазу 9 корпуса 1. Перья 10 и 1 сменной режущей части являются продолжением перьев соответственно 2 и 13 корпуса 1, имеют одинаковое посцречное сечение, з сопрягающиеся торцовые поверхности 14 и 15 перьев 12 ц 13 наклоцсцы под угломер в сторону хвостовика .). Каждая из стружкоотводящих канавок 16 и 17 образована тремя сопрягающимися поверхностями. Канавка 16 образована затылочной 8, передней 9 и соединяющей две первые 20 поверхностями; канавка 17 образована затылочной 21, передней 22 ц соединяюсцсй две первые 23 поверхностями. Осевой канал 24 в корпусе сверла 1 сообщается с осевым кзцалом 25 в сменной режущей части 3, который разветвляется на два канала 26 и 27, выходящие...

Номер патента: 1034913

Опубликовано: 15.08.1983

Автор: Ханбеков

МПК: B23B 39/00

Метки: зенкерования, отверстий, снятия, фасок

...еедиаметрах и каналом 15 для сходастружки.Упор 12 ограничивающий ход фреэыв зависимости от размера снимаемойфаски, расположен между опорной втулкой б и направляющей 3. Упор 12 иопорная втулка б выполнены с шестьюсимметрично расположенными по окружности большего диаметра втулки отверстиями 16, служащими для разгермети"зации устройства.Пружина 13 сжатия расположена вкорпусе 17, выполненном с отверстием18 для слива и закрепленном шестьюравнорасположенными болтами 19 нанаправляющей. 3, которая в свою очередь неподвижно закреплена тремя кре.пежными болтами 20 на столе устройства 21На фрезе 2 закреплены резцы 22прижимными планками 23 и крепежнымиболтами 24.Работа устройства осуществляетсяследующим образом,Обрабатываемую деталь,...

Номер патента: 1036457

Опубликовано: 23.08.1983

Авторы: Гринберг, Иванов, Межвинский, Мизиряк

МПК: B23B 1/00

Метки: геометрических, инструмента, параметров, твердосплавного

...позволяющего сократитьдо минимума время стойкостных испытаний,Поставленная цепь достигается тем, что.согласно способу опредепения геометрических параметров твердосппавного , инструмента при обработке ржанием с помощью стойкостнык испытаний, стой- костные испытания проводят в период начальной приработки инструмента, после чего измеряют величину выкрашивания режущей кромки по задней поверхности, а затем определяют угол упрочняющей 36487 2 фаски на режущей кромке по формуле где фф - угол упрочняющей фаски нарежущей ромке;э- величина выкрашивания режущей кромки по задней поверкносги 5 - величию подачи,Выбор величины вокрашивания по задней поверхности инструмента в качестве критерия для определения геометр. 5,рических параметров...

Номер патента: 1036458

Опубликовано: 23.08.1983

Авторы: Капустяк, Озеров, Ткачик

МПК: B23B 1/00

Метки: заготовок, обработке, поверхности, подготовки, последующей, прутковых, резанием

...стружкоразделительные канавки могут выполнятьсяс неравномерным шагом, для чего выдавливающие ролики располагают ассиметричИзобретение повышает степень общего упрочнения,поверхностного слоя, в том числе и по месту канавок, повышает эффективность последующего резания эа счет уменьшения работы пластического деформирования. стружкообразования, а наличие канавок обеспечивает надежное стружкодробление при различных токарных операциях и переходах: продольном точении, подрезании, прорезании, отрезке и пр На нвобрабатываемых поверхностях выдавливания треугольные канавки выполняют функции эксплуатационного характера- служат в качестве рифлений при свинчивании резьб, смазочных элементов и т.д,Изобретение относится к обработке металлов...

Номер патента: 1036459

Опубликовано: 23.08.1983

Авторы: Кваша, Пегов

МПК: B23B 5/12

Метки: валов, гибких, многорезцового, станок, точения

...перемешение радиальных суппортов по критериюЪТ Рл - Рлъад оС целью исключения влияния погреш ности заготовки на точность обработкилюнетные опоры смещены в осевом направлении в сторону заднего центра, чтообеспечивает ихконтактирование с ужеобработанной поверхностью сложно-профильной или ступенчатой формы. 1036459Изобретение относится к металлообработке, в частности к разработке прогрессивного оборудования с числовымпрограммным управлением (ЧПУ) дляточения гибких валов. 5Известны станки для многорезцовоготочения гибких валов с поджатием задним центром, содержащие прбдольныйсуппорт со стойкой, на которой встречно установлены резцовые радиальныесуппорты, связанные с системой числового управления многореэцовым точением 13Недостатками таких...

Номер патента: 1036460

Опубликовано: 23.08.1983

Авторы: Голембиевская, Голембиевский

МПК: B23B 9/04

Метки: многошпиндельное, планетарного, точения

...вращения рабочих шпинделей и шпиндельного блока, устанавливая его из условия получения той же величины огранки, что и на выполненном проходе. Затем выполняют следующий проход и т,д. до тех пор пока не выполнены все необходимые по условиям обработки проходы. 50 ва позволит упростить настройку и повысить производительность при многопроходной обработке, Дополнительно уменьшается номенклатура сменных зубчатых колес 1Изобретение относится к станкостроениювПо основному авт. св. М 766753известно устройство для планетарного точения, содержащее установленный в корпусе с возможностью вращения от привода шпиндельный блок 1 .Недостатками известного устройстваявляются сложность настройки при многопроходной обработке и невысокая...

Номер патента: 1036461

Опубликовано: 23.08.1983

Авторы: Багрянов, Бикмухаметов, Георгиевский, Гусев, Кабцов, Макарова, Чернавская, Чернавский, Шувалова

МПК: B23B 27/16

Метки: инструмент, режущий

...поцклацке,и имеющего выступ, располагающийсяв дополнительном пазу, выполненномв цержавке поц угпом к основанию гнеэца цержавки, часть подвижного эпемента, располагающаяся мехщу режущей 45ппастиной и опорной стенкой державки,со стороны поспедней выпопнена клиновой, а додопнитепьный паз на цержавке расположен поц углом к опорнойстенке державки, определяемым из 50зависимости 90 - угол между цопопнитепьнымпазом и основанием гнезда.цержавки.На фйг. 1 показан предлагаемыйэрежущий инструмент, планна фиг. 2 сечение А А на фиг. 1 на фиг. 3 сечение Б Б на фиг. 1; на фиг, 4 сечение В-В на фиг. 1.Режущий инструмент сомоит из цержавки 1, подвижной подкпадки 2, режущей ппастины 3 штифта 4 и подвижного элемента 5. Державка 1 выполненас опорной...

Номер патента: 1036462

Опубликовано: 23.08.1983

Авторы: Волков, Воробьев, Глушков, Евтеев, Кузовлев, Мальцев, Мамкин

МПК: B23B 27/16

Метки: пластина, режущая

...вспомогательный угол в плане 2 М и 462 2вспомогательный задний угол 2 с дляглавной режущей кромки 2, которые вдвоебольше этих углов при резании.Пластина 1 устанавливается в державке 12 на переднем ее конце, выполненном в виде -образного выступа 13,угол которого равен углу -образногопаза пластины. Причем биссекторнаяплоскость двугранного угла 9 -образного выступа наклонена к основной плоокости резца на угол (90 -) а ребро /-образного выступа развернуто отнофсительно боковой опорной плоскости резца на угол,При установке пластины Ц -образнымпазом на Ч-образный выступ державкипроисходит перераспределение углов на .пластине Вспомогательный заднийугол 2 ц, на вспомогательной режущейкромке 10 уменьшается дос и на вспомогательной...

Номер патента: 1036463

Опубликовано: 23.08.1983

Авторы: Беляков, Григорьев, Емельянов, Рюсэ, Самсонов

МПК: B23B 29/02

Метки: головка, расточная

...3., подвижного резца 2, направляющих 3. Резец 2 имеет возможность осевого перемещения в отверстии, выпояинном В корпуса 1 под углом 60 90 к продольной оси (угол зависит от конкретных условий обработки) таким образом, что калибрующая кромка резца находится на перпендикуляре к биссектрисе угла между направляющими 3.От проворота в корпусе резец удерживается шпонкой 4, Механизм перемещения резца состоит иэ рабочего тела 5, плунжсра 6 и плавающего эдемента 7. Рабочее тело 5 находится в замкнутом объеме, образованном в корпусе 1 запрессованными пробкой 8 и втулкой 9,плунжером 6 и втулкой 10, через которую рабочее тело действует на резец 2.Для поджатия резца 2 к втулке 10 используются двв гайки 11 и пружина 12.5 Плавающий элемент 7 имеет...

Номер патента: 1036464

Опубликовано: 23.08.1983

Авторы: Кузнецов, Кухарец, Проскуряков, Торба

МПК: B23B 31/20

Метки: патрон, цанговый

...диска 6, прикрепленногок хвостовику цанги 1 и кулачков 2.Угол конуса кулачков 2 меньше угласамотормо жени я,Патрон также может иметь дополнительные клиновые кулачки 14 (фиг. 3)и пружины 15 между торцами этих кулачков и торцом сепаратора 9, Жесткостьпружин 18 меньше жесткости пружин 13,,при этом внутренние поверхности основных кулачков 2 выполнены коническими,вершины которых обращены в сторону хвостовика цанги 1.Патрон работает следующим образом.При введении заготовки 11 со стороны зоны обработки (фиг.1) до упора вторец сепаратора 9 кулачки 2 смещаютсявлево, сжимая пружину 13 и охватываязаготовку 11 по наружной поверхностибез зазора. При осевом смещении тяги 8влево, цанга 1 втягивается в кеническоеотверстие корпуса 3 и через кулачки...

Номер патента: 1036465

Опубликовано: 23.08.1983

Автор: Зотов

МПК: B23B 35/00

Метки: отверстий, сверления, сквозных

...надежное припегание наполнителя к поверхности заготовки,На фиг 1 показано ус тройство в мо 45 мент выхода сверла из заготовки;на фиг. 2 - то же, в момент сброса давления в нагнетателе.Устройство содеркит корпус 1 с полостью 2, разделенной немагнитной тру бой 3 на две части. Труба 3 закреплена50 снизу на корпусе катушки-соленоида 4 и не доходит до плоскости корпуса. Частьполости 2, образованная катушкой-соленоидом н наружной поверхностью трубы, соединена с нагнетателем 5, прикрепленным к корпусу 1 и расположенным ниже полости 2, обратным клапаном 6, выполненным в виде кольцевого электромагнита, Наполницепь 7 в виде ферромагнитной жидкостинаходится сверху диафрагмы В нагнетателя 8. На решетке 9 задерживается стружка, падаюшая в полость...

Номер патента: 1036466

Опубликовано: 23.08.1983

Авторы: Брискин, Сапенок, Фрагин

МПК: B23B 35/00

Метки: вибрационное, инструментом, осевым

...необходимую амплитуду юлебаний. С другой стороны диска 14 размещена центрирующая выточка, в которой установйен упорный шариковый подшипник с юльцами 16 и 17 и шариками 18, размещенными в сепараторе 19. Держатель инструмента 8, вибратор, диск 14 и упорный шврикоподшипник расположены между упругими системами, С левой стороны установлены пружины 20, размещенные в отверстиях гайки 21, навернутой до упора нв втулке 7, С правой стороны на корпусе 1 жестко закреплен штифтом 22 стакан 23, в котором находится диск 24, опирающийся на упорноекольцо 25,В диске 24 имеется центрирующая выточка, в которой установлено кольцо 17 упорного шврикоподшипника, Нв торец. диска 24 воздействуют пружины 26, размещенные в от верстиях стакана 23, Для...

Номер патента: 1036467

Опубликовано: 23.08.1983

Автор: Смолинов

МПК: B23B 39/10

Метки: головка, сверлильно-расточная

...надежности привода подач.Для достижения поставленной цели всверпильно-расточной головке, содержащейкорпус с размещенной в нем пинолью, уста новленной с возможностью перемещения отсилового цилиндра посредством ползуна ипередачи рейка-шесгерня, и механизм наладочных перемещений пиноли, ось шестерни закреплена в корпусе головки, рейканарезана на полэуне, в котором выполненоотверстие, на части которого имеетсярезьба, а механизм наладочных перемещений пиноли размещен в отверстии ползуна и снабжен регулировочным винтом,установленным в штоке силового цилиндра, резьбовой втулкой и пружиной, размещенной соосно винту между резьбовойвтулкой и торцом штока силового цилиндра, причем на внутренней поверхностиреэьбовой втулки выполнен паэ для пальца,...
