B23B — Токарная обработка; сверление
Вращающийся центр
Номер патента: 1340913
Опубликовано: 30.09.1987
МПК: B23B 23/04
Метки: вращающийся, центр
...задней бабки (неуказано) или в шпинделе токарного станка (на чертеже непоказано) и двумя опорами 3 с другойстороны, расположенными в диаметрально противоположных местах. При помощи крестовины 4 и предварительносоединенных с ней двух других опор5 к корпусу присоединен рабочий конус 6, во внутренней полости которого выполнена кольцевая ступенчатая ЗОопорная поверхность 7, На перифериидиска-корпуса 1 в двух взаимно-перпендикулярных плоскостях выполненычетыре отверстия 8, в которых с воэможностью поворота для контактирования с кольцевой ступенчатой поверхностью 7 размещены ограничители 9поворота конуса, выполненные в видештырей с распорными продольными выступами 10 с одной стороны, и рукоятками 11 с другой. Для...
Способ автоматического управления рабочим органом станка и привод подачи станка
Номер патента: 1340914
Опубликовано: 30.09.1987
Автор: Вирник
МПК: B23B 25/06
Метки: органом, подачи, привод, рабочим, станка
...28 соединен с ключом 30.а элемент 29 с ключом 31 ичерез элемент 32 задержки времени с ключом 33. Схема 20 содержит блок 34 питания муфты 14, Элемент 29 соединен также с 55формирователем 23,Последний содержит ключ 35, аналого-цифровой преобразователь (АЦП) 36, блок 37 памяти, цифроаналоговый 14 4преобразователь (ЦАП) 38, управляющий элемент 39 иблок 40 питания.Кроме того, Формирователь 23 содержит также цепь управления, состоящуюиз двух параллельно установленныхэлементов 41,42 задержки времени,соединенных с входами элемента И 43,Элементы 32 и 41 настроены на одинаковую задержку времени, а элемент 42 .на задержку большую, чем элементы 32и 41. Элемент 43 через элемент НЕ 44подключен к ключу 35. Цепь управления содержит также источник...
Способ контроля качества сборного инструмента
Номер патента: 1340915
Опубликовано: 30.09.1987
МПК: B23B 27/00
Метки: инструмента, качества, сборного
...изобретения - повышение точности путем поддержания постоянным значения мощности нагружения.На чертеже представлена схема 10 устройства, реализующего предлагаемый способ,Постоянство мощности нагружения инструмента обеспечивается путем ста билизации произведения скорости нагружения, прямо пропорциональной линейному увеличению частоты генератора на амплитуду силы нагружения, обратно пропорциональную линейному увеличению частоты генератора, что в конечном итоге позволяет избавиться от влияния частоты на мощностьиагружения,Способ осуществляют следующим образом, 25Конструкция устройства, реализующего способ, состоит из корпуса инструмента 1 с режущей пластиной 2, накоторой закреплен акселерометр 3.В вершину инструмента упирается...
Твердосплавная режущая пластина с износостойким покрытием “куйбышев-400
Номер патента: 1340916
Опубликовано: 30.09.1987
Автор: Нагайцев
МПК: B23B 27/00
Метки: износостойким, куйбышев-400, пластина, покрытием, режущая, твердосплавная
...задней поверхности резца; на фиг.2 - пластина, вид сбоку; на фиг.3 - ра бочее положение пластины при фрезеровании; на фиг,4 - схема установки резца при расточке цилиндрических отверстий; на фиг,5 - установка пластины в расточной борштанге", на 20 фиг.6 - установка пластины в корпусе торцовой фрезы.Режущая пластина состоит из условного цилиндрического тела диаметра 0 с резьбой, имеющей базовый виток, 5 ограниченный радиусной передней поверхностью, радиус которой В больше радиуса цилиндрического тела, Задняя поверхность при этом может быть основанием цилиндра, конической или 30сферической поверхностью.Режущее лезвие, образованное пересечением криволинейной передней поверхности и задней поверхности, имеет вид кривой второго порядка:...
Резец для обработки валов с равноосным контуром
Номер патента: 1340917
Опубликовано: 30.09.1987
Авторы: Идов, Чернявский
МПК: B23B 27/02
Метки: валов, контуром, равноосным, резец
...частисоединения и тем самым позволяетповысить несущую способность бесшпоночного соединения, 4 ил.13409Изобретение относится к металлообработке и может быть использованопри токарной обработке профильныхвалов бесшпоночного соединения сс,равноосным контуром (РК-профиль) .Цель изобретения - расширение технологических. вдуможностей резца засчет уменьшения величины недореза приобработке в уп 1 зр, 10:На фиг,1 изображен резец для обработки валов с равноосным контуром;на фиг.2 - вид А на фиг.1; на фиг,3 -вид Б на фиг,1; на фиг.4 - схема обработки РК-профильного вала. 15Резец для обработки РК-профильного вала содержит основную 1 и дополнительную 2 режущие кромки, углы наклона которых соответственно равны Ъи (-ъ), а задние углы равны20Для...
Режущий инструмент
Номер патента: 1340918
Опубликовано: 30.09.1987
Авторы: Искендеров, Тараненко
МПК: B23B 27/16
Метки: инструмент, режущий
...выполненного ввиде подпружиненных фиксаторов 3 и 20двух клиньев 4 и 5. Клинья 4 и 5 ивзаимодействующие с ними пружины 6и 7 установлены в выполненных вдольграней 8 и 9 режущей пластины 2отверстиях 10 и 11 таким образом, 25что выполненные на клиньях 5 и 4 подуглом, равным углу самоторможенияотносительно их осей поверхности. 12и 13 взаимодействуют с гранями 8и 9 режущей пластины 2, а скошенные 30концы 14 и 15 с наклонными поверхнос -тями 16 и 17 фиксатора 3, установленного с зазором в отверстии 18 державки и взаимодействующего с пружиной19. При этом угол наклона д поверхностей 16 и 17 фиксатора 3 выбирается иэ соотношения ы = (24) ,где- угол наклона поверхностей 12и 13 клиньев 5 иЗамена режущей пластины осуществляется следующим...
Режущий инструмент
Номер патента: 1340919
Опубликовано: 30.09.1987
Авторы: Георгиевский, Семенов, Чернавский, Шпиньков
МПК: B23B 27/16
Метки: инструмент, режущий
...на фиг.З - то же, чтона фиг.1 когда он работает с левойподачей; на фиг.4 - сечение Б-Б нафиг.З,Режущий инструмент содержит державку 1, подвижную подкладку 2, штифт3, режущую пластину 4, вкладыш 5 ивставку 6,На державке 1 выполнена опорная 20стенка 7, отверстие и гнездо, ограниченное боковой стенкой, в которомрасположены все остальные детали.Подвижная подкладка 2 выполнена плос 1кой и снабжена двумя пазами 8 и 9,На вкладыше 5 выполнены выступ 1 Ои хвостовик, расположенный в отверстии державки 1, Вставка 6 выполненаклиновой с углом клина ф и снабжена двумя выступами 11 и 12 для взаимодействия с боковыми поверхностями державки, В случае, когда предложенный режущий инструмент работаетв качестве правого с направлением подачивыступ 1 О...
Режущий инструмент
Номер патента: 1340920
Опубликовано: 30.09.1987
Авторы: Георгиевский, Семенов, Чернавский, Шпиньков
МПК: B23B 27/16
Метки: инструмент, режущий
...А-А на фиг, 1; на фиг, 3 -то же, что на фиг, 1, при левомнаправлении подачи; на фиг. 4 - сечение Б"Б на фиг. 3,Режущий инструмент содержит державку 1, подвижную подкладку 2,штифт 3, многогранную режущую пластину 4 и вкладыш 5, На державке 1выполнено гнездо с опорной стенкой6, в котором расположены остальныедетали. На подвижной подкладке выполнен выступ 7 для взаимодействияс боковой гранью режущей пластины 4и паэ 8 для взаимодействия с выступом 9 вкладыша 5. Штифт 3 снабженлыской 10, параллельной выступу 7,и лыской 11, параллельной опорнойстенке 6, благодаря чему обеспечивается надежный контакт грани режущей пластины 4 с выступом 7,При правом направлении подачи Бпаэ 8 подвижной подкладки 2 и выступ 9 вкладьппа расположены под угломк...
Борштанга для обработки глубоких отверстий
Номер патента: 1340921
Опубликовано: 30.09.1987
МПК: B23B 29/02
Метки: борштанга, глубоких, отверстий
...оси борштанги кривой,например, по закону затухающих колебаний а=а, 1 45 Формула изобретения 55Борштанга работает следующим образом.В процессе резания возникающие осевые колебания гасятся поперечно расгде а - амплитуда затухающих колебаний;а, - амплитуда.в начальный моментвремени появления колебаний,1 - постоянная величина;- логарифмический декрементзатухания;Т - период затухающих колебаний;время колебаний,212положенным упругим элементом 9 и частично упругими элементами 4.Изгибные и крутильные колебаниягасятся в основном упругими элементами 14 и частично упругим элементом 9.При резании на боритангу действуютсилы резания. По меревоздействия различных Факторов эти силы резко меняются по величине, что вызывает деформацию элементов...
Устройство для зажима деталей к токарному станку
Номер патента: 1340922
Опубликовано: 30.09.1987
Автор: Елаш
МПК: B23B 31/00
Метки: зажима, станку, токарному
...передается посредством шлицевого соединения корпусу 24, от которого посредством штифтов 27 - полумуфте 18, От спадания полумуфты 18 с корпуса 24 предусмотрены винты 28.Полумуфта 19 винта 20 сцентрирована кронштейном 29, который крепится на патроне 1. Рабочая головка снабжена центрирующим стержнем С, который обеспечивает точное сцепление . зубчатых полумуфт 18 и 19 при взаимодействии с центрирующим отверстием Т в винте 20 кулачка патрона 1.Управление зажимом детали автоматическое и осуществляется с пульта управления. Толчковой кнопкой на пульте останавливают патрон 1 в положении, когда указатель 13 положения патрона 1 с деталью находится в зоне Ж действия конического фиксатора Л, в максимуме приближаясь к совмещению указателя 13 с...
Цанговый патрон
Номер патента: 1340925
Опубликовано: 30.09.1987
Авторы: Вачев, Кузнецов, Сидорко
МПК: B23B 31/20
...4, на 15 ружная коническая поверхность третьего пояска Г которой взаимодействует,с внутренней поверхностью двухконусной втулки 6, жестко закрепленной вкорпусе 1, Под действием радиальных20 сил от основной цанги 2 и двухконусной втулки 6 происходит деформациядополнительной цанги 4, осуществляющей зажим прутка 8 на трех участках,25 Для разжима усилие привода снимается, патрон раскрывается за счетсил упругости или принудительно смещением трубы зажима 3 вправо, приэтом дополнительная цанга 4 с не 30 большой силой охватывает пруток 8без зазора, самонастраиваясь на размер под действием упругого элемента 5 и пропуская пруток 8 при подаче. Цанговый патрон, в корпусе кото.рого расположены оснОвная цанга сустановленной внутри нее дополнитель ной...
Спиральное сверло
Номер патента: 1340926
Опубликовано: 30.09.1987
Автор: Денисенко
МПК: B23B 51/02
Метки: сверло, спиральное
...спиральное сверло; на фиг.,2 - вид А на фиг.1.Сверло содержит рабочую часть рабочий слой 2, корпус 3, проволочки 4, ось 5, винтовую линию 6, поперечное лезвие 7,хвостовик 8, полость 9, каналы 10, капилляры 11. Проволочки 4 рабочего слоя 2 заштрихованы. Указанные элементы взаимосвязаны следующим образом. Рабочая часть 1 состоит из рабочего слоя 2 из быстрорежущей стали, корпуса 3 из инструментальной углеродистой стали и закреплена на хвостовике 8. Рабочая часть 1 выполнена по всему объему из жестко соединенных сваркой проволочек 4, которые относительно оси 5 расположены по винтовой линии 6. Рабочий слой 2 пересекает ось 5 и проходит вдоль поперечного лезвия 7. В хвостовике 8 находится полость 9 и каналы 10 для подвода СОЖ к рабочей...
Устройство для сверления кольцевых отверстий
Номер патента: 1340927
Опубликовано: 30.09.1987
Автор: Щербаков
МПК: B23B 51/04
Метки: кольцевых, отверстий, сверления
...шайбы 3, а в его хвостовую часть, запрессовано кольцо 4 для скользящего сопряжения с пинолью 5, которая выдвинута на максимально допустимую длину из задней бабки 6, зажатой на станине. Резцедержатель 7 соединен с кольцевым сверлом 1 поводком. Вращающийся центр 8, на который напрессован дополнительный режущий элемент 2, прижимают центровальную шайбу 3 к обрабатываемой детали 9, в которой зубом дополнительного режущего элемента 2 предварительно прорезана кольцевая канавка, внутренний диаметр которой является базовой поверхностью для центрирования, В головку корпуса вращающегося центра 8 вставлен упор для удержания дополнительного режущего элемента 2 проворота.Работа предлагаемым сверлом происходит в следующей последовательности,Кольцевое...
Вакуумное устройство
Номер патента: 1340971
Опубликовано: 30.09.1987
Авторы: Елизаров, Зимицкий, Кусакин, Шуваев
МПК: B23B 31/30, B23Q 3/08
Метки: вакуумное
...воздушная камера.На фиг. 1 изображено вакуумное устройство, разрез; на фиг. 2 - то же, вид сверху.Вакуумное устройство содержит плиту 1, на поверхности которой расположены гнезда 2 с системой вакуумных каналов 3, соединенных с общей магистралью 4. Система вакуумных каналов каждого гнезда соединена с общей магистралью 4 и снабжена индивидуальным эжекторным источником вакуума, выполненным в виде размещенного в выемке А плиты 1 корпуса 5 Н-образного сечения с отверстием В в перемычке Л. В полости 6 корпуса размещено рабочее сопло 7, а в полости 8 посредством отверстия Б - воздуц 1 ная камера 9, выполненная в ступенчатой втулке 10. Полость 6 соединена с системой вакуумных каналов 3 каналом 11. В полости 6 размещено рабочее сопло 7,...

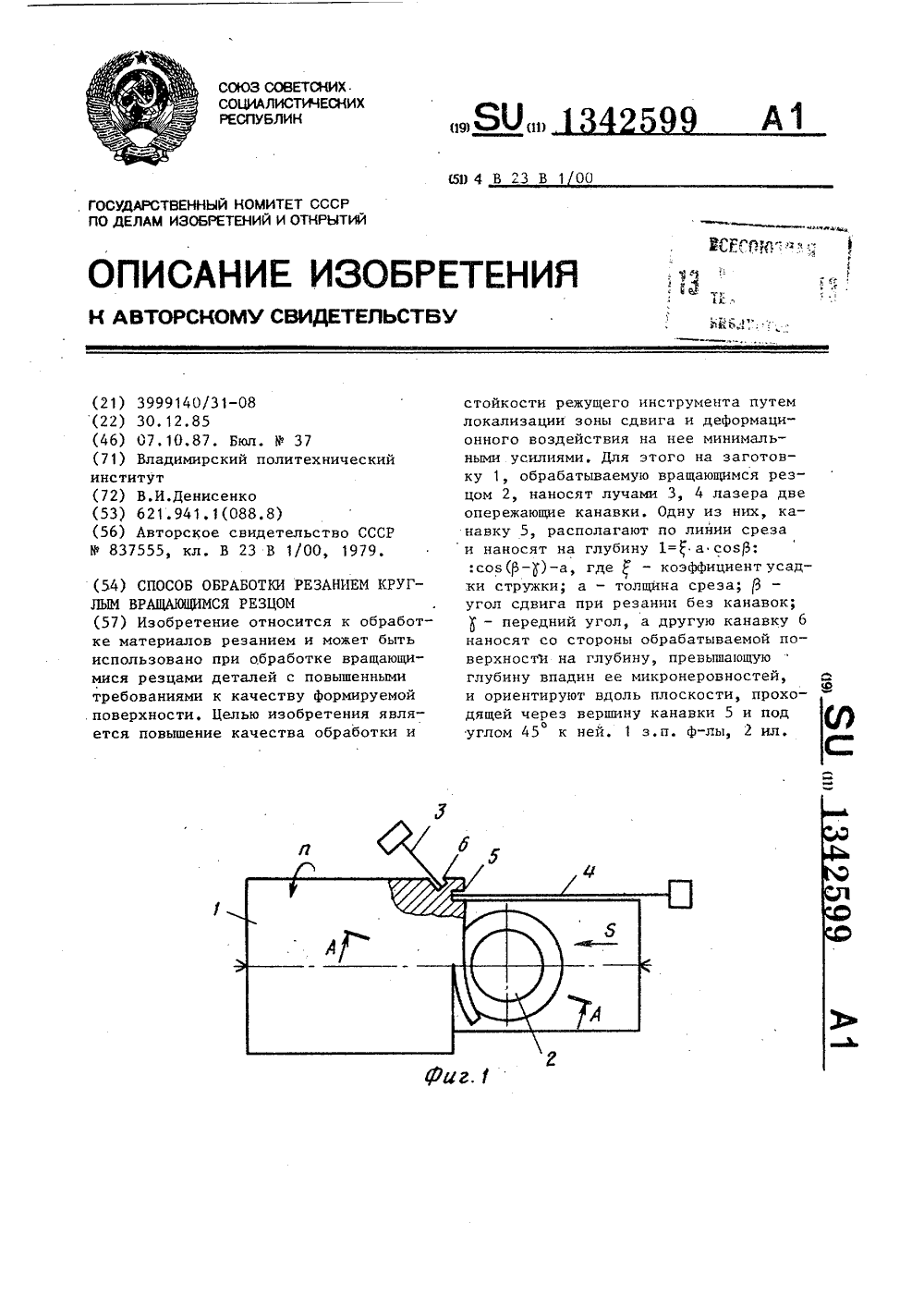

Способ обработки резанием круглым вращающимся резцом
Номер патента: 1342599
Опубликовано: 07.10.1987
Автор: Денисенко
МПК: B23B 1/00
Метки: вращающимся, круглым, резанием, резцом
...оси с подачей Б наносят лучами лазеров 3 и 4 опережающие канавки, оду из которых, канавку 5, располагают 25по линии среза в направлении, совпадающем с направлением деформациисрезаемого слоя, и наносят на глубину 1, определяемую из соотношения1=асовсов (-)-агде- коэффициент усадки стружки;а - толщина среза;- угол сдвига при резании безканавки;- передний угол,а вторую канавку 6 наносят со стороны35обрабатываемой поверхности на глубину 1, превышающую глубину впадинымикронеровностей обрабатываемой поверхности, и ориентируют вдоль плоскости, проходящей через вершину каонавки 5 и под углом 45 к ней.При этом наличие канавки 5 вызывает переход плоскости сдвига в плоскость 7, расположенную под оптимальо 45ным для деформации сдвига углом...
Способ изготовления пластинчатого изделия с рифленой поверхностью
Номер патента: 1342600
Опубликовано: 07.10.1987
Авторы: Енютин, Ильин, Лашков, Люшня, Михайлов, Фадеев
МПК: B23B 1/00
Метки: изделия, пластинчатого, поверхностью, рифленой
...вырезают изделие заданных размеров и конфигурации, обеспечивая при этом требуемую ориентацию рифлей относительно кромок изделия.П р и м е р. Изготавливают пластинчатое изделие размером 400 х 350 мм с параллельно расположенными рифлями длиной 400 мм, глубиной 0,2 мм и шагом 0,2 мм. Для этого используют токарно-винтореэный станок 16516 Т 1, резец с режущей вставкой из натурального алмаза треугольного профиля с углом 53 в вершине, заготовку размером570 х 360 мм, толщиной 0,5 мм (материал заготовки дюралюминий ВТ) и оправку, изготовленную из дюралюминия ВТ, в виде шлифованного круглого цилиндра диаметром 182 мм и длиной 380 мм. Боковая поверхность этого цилиндра в пределах, очерченных дугой 260 (что соответствует длине дуги...
Резцовая головка с устройством дробления стружки
Номер патента: 1342601
Опубликовано: 07.10.1987
Автор: Закусило
МПК: B23B 25/02, B23B 43/00
Метки: головка, дробления, резцовая, стружки, устройством
...путем регулирования в процессе обработки глубины стружкоразделитель ных канавок.На чертеже изображена предлагаемая головка, разрез.Резцовая головка с устройством дробления стружки содержит шпиндель 1 И 5 с неподвижным кронштейном 2 и установленный ца шпинделе корпус 3 с размещенным ца цем основным резцедержателем 4, установленным с возможностью изменения радиального положения и до- О полцительцым резцедержателем 5, установленным на рычаге 6, имеющем возможность колебательного движения отчосительно закрепленной в корпусе 3 оси 75 На кронштейне 2 установлена с возможностью регулировочцого перемещения штанга 8 с отогнутым хвостовиком 9, кинематически связанным с рычагом 6, установлеппым на хвостовике 9 с возможностью осевого...
Способ ломки стружки и устройство для его осуществления
Номер патента: 1342602
Опубликовано: 07.10.1987
Авторы: Зраковский, Кузин, Смирнов
МПК: B23B 25/02, B23Q 11/10
...результате чего в ней образуютсяэоны высокой и низкой температуры,10 на границе которых возникают высокие термические напряжения, способствующие переламыванию стружки. Отраженная 15 от стружки струя охлаждающей жидкости попадает в зону резания, в результате чего эта жидкость проникает вмикрокапиллярную сеть в месте контакта резца, стружки и обрабатываемой 20 детали, вызывая уменьшение силы реэания, что способствует также переламыванию стружки. В других положениях золотника 4, 25 в которых отверстие 6 золотника не совпадает с отверстием 7 корпуса 1, охлаждающая жидкость от источника высокого давления преодолевает высокое гидравлическое сопротивление канала (не показан) между наружной поверхностью золотника 4 и внутренней...
Стенд для неразрушающего контроля качества сборного режущего инструмента
Номер патента: 1342603
Опубликовано: 07.10.1987
МПК: B23B 25/06
Метки: инструмента, качества, неразрушающего, режущего, сборного, стенд
...при нагружении, нагружающий винт 9, передающий через динамометр 10, подпятник, пьезоэлементы и наконечник постоянную статичес кую силу нагружения, величину которой устанавливают по динамометру.Стенд работает следующим образом. На инструменте 2, установленный в устройстве 11 для закрепления, крепится акселерометр 1. К вершине инструмента подводится вибратор 3 до касания с наконечником 5. После этого ментов служит в качестве датчика 7силы. Для обеспечения постоянного значения нагружающей силы на инструментприменяется механическая система,в которую входят подпятник 8, необходимый для обеспечения сохранностипьезоэлементов при нагружении, и нагружающий винт 9, передающий черездинамометр 1 О, подпятник, пьезоэлементы и наконечники...
Резец
Номер патента: 1342604
Опубликовано: 07.10.1987
Авторы: Козочкин, Парицкий, Потапова, Сабиров, Сулейманов
МПК: B23B 27/00
Метки: резец
...два сквозных продольных паза, соединенных 15 между собой со стороны головки резца. В этих пазах с натягом размещены стальные ребра 4, расположенные подоуглом 45-60 к опорной поверхности державки и направленные от передней по верхности 5 резца.В процессе резания вершина резца совершает сложное колебательное движение, Применение предлагаемой конструкции резца приводит к тому, что 25 составляющая Р определяется не только трением рабочих граней инструмента о поверхность резания и стружку, но и трением державки о ребра напластине. Сила трения ребер небольшая при относительном движении державки по оси 2 (за счет наклона ребер) и резко растет при движении державки против направления оси 2 1,ребра становятся враскос, увеличивая давление...
Способ эксплуатации многогранных режущих пластин
Номер патента: 1342605
Опубликовано: 07.10.1987
Авторы: Вишняков, Глотова, Гринберг, Лобанов
МПК: B23B 27/00
Метки: многогранных, пластин, режущих, эксплуатации
...изменяют и т.д., пока размеры пластины не достигнут критической величины, после которой переточка становится невозможной по причине невозможности закрепления пластины, снижения ее эксплуатационной надежности, достижения предела усталостной долго - вечности и т.д.П р и м е р. Режущую пластину 2009- 6171-003 по ТУ 48-19-402-85 с высотой граней 10 мм и шириной режущей кромки 25 мм используют для обработки торцов шайб из титанового сплава ВТ 9 в сборном резце по ОСТ 1.52598- 82 на токарно-карусельном станке мод.1512. Обработка ведется до центра.Критерий износа - площадка износа на задней поверхности Ь,=1,2 мм. Гео 18 е 1 =2 мм. Переточка ведется по эадней режущей грани, по упрочняющей Фаске, за кажду переточку съем достигает с задней грани...
Сборный резец
Номер патента: 1342606
Опубликовано: 07.10.1987
Авторы: Водопьянов, Марков, Рудюк, Шумов
МПК: B23B 27/16
...)1 И Е О Т Ц Р С 111 ( Я К М Р Т с 1:1)1) ) ) ) б -работке,Цель зобретеция - пс)цыгпцие техн ОЗ О Г и и ц О с т ц с б О р и 1 с) 1) (.1Га 1;1 ))1( т уг 11 эощецця Р 1 с) 11(1) у 1 ц)1 и цср 1(.1:м уме НЬШРНИЯ р(1 З)1( рВ УН) Крс.Г )1(ц 1 режущей ьчдс.тишп.111 )1)иг. 1 пока)дн п)с ц, сс 1) ццс;ц д фи Гз ) ж 11 м и 11 э и Р ) Р и т .О 1 эец содрхсит дерклвку 1, в Гце )- (от Оро 1 ус гдцо 1)с)ены режуп 1(1 я 2 цподкладная 3 )(1) тины, В отверст)с с ДРржлвки г)впц)ен нл 1(нмцой ницт 5, Го ловка б которого кацгдктцрует элжимн)пл ).екс(Игом 7, сГлбж( нНпм вредцеи чдс.тц ныс ) уц(111 8 и 9, 3,) к)1;1- цй эис)мент 7 с.о с)тороцы )глхсимно овинта с ц(1 б)ке ц це за",1( цу 1 к Отн Ррс) )1) )1 10 и при)кимлется к "а с)1)к 6 ш)итдцрс;живой...
Режущий инструмент
Номер патента: 1342607
Опубликовано: 07.10.1987
Авторы: Белявский, Дрожин, Епифанов, Крючков
МПК: B23B 27/16
Метки: инструмент, режущий
...и паз 4 для зажимного винта 5, ввинчиваемого в корпусинструмента 6,Регулировочный винт 3 выполнен безголовки и снабжен отверстием под ключ7 и проточкой 8. Зажимной винт 5 введен в проточку 8 регулировочного винта 3 со стороны, противоположной боковой базовой поверхности 9 корпусаинструмента 6 и контактирует коническим участком 10 с торцовыми сторонами11 и 12 проточки 8Точки 13 и 14контакта торцовых сторон 11 и 12 проточки 8 регулировочного винта 3 расиопожены от оси зажимного винта 5 на Выбор расстояния Ь произведен в зависимости от требуемого распределения составляющих силы крепления встав. ки, действующих в продольном (Р ) и поперечном (Р, ) направлениях, Отношение этих сил равноГ пОП Рп С другой стороны Ь э 1 пк,= -где К - радиус...
Устройство для обработки кольцевых канавок
Номер патента: 1342608
Опубликовано: 07.10.1987
МПК: B23B 29/03
...пружины 9 взаимодействует соскосом 10 штока 11 привода подачи,Головная 5 и хвостовая 7 частидержателя 4 соединены упругим элементом 12, жестко закрепленным в пазахголовной и хвостовой частей держателя 4. Упругий элемент 12 выполнен нвиде пакета пластинчатых пружин. Устройство работает следующим образом.Изделие 13, закрепленное в зажимном приспособлении (не показано), своим отверстием устанавливается в зону обработки на вращающуюся гребенку 6, Перемещаясь, шток 11 скосом 10 воздействует на ролик 8 хвостовой части 7 держателя 4, Последний поворачивается на оси 3, в результате инструмент-гребенка 6 перемещается в радиальном напранлении и происходит ее врезание в обрабатываемое изделие. При врезании н изделие 13 гребенки 6 на полный профиль...
Резцовая головка
Номер патента: 1342609
Опубликовано: 07.10.1987
Авторы: Гаузнер, Герин, Гимпель, Главацкий, Седнев, Супрунов
МПК: B23B 29/034
...в резцедержателе 7, а другим концом, в котором размещена ось 13, контактирует с выступом 14 резцедержатсля 2, Ось 13 рычага 11 пружинами 15 поджата к выступу 14 резцедержателя 2, В корпусе борштанги 6 имеется винт 16, служащий упором, ограничивающим качание рычага на оси 10.1 сзцовая головка работает следующим образом.При движении рабочей детали на рабочей площадке происходит расточка отверстий, После окончания расточки деталь с приспособлением останавливается на жестком упоре и начинается подрезка торцов,Тяга привода перемещает вправосоединенную с ней круглую рейку 9,которая через плоские рейки 4 и 5сообщает резцедержателям 2 и 3 перемещение в противоположных направлениях, При перемещении резцедержателя 5 10 15 20 25 35 10 45 50 2 его...
Револьверный суппорт токарного автомата
Номер патента: 1342610
Опубликовано: 07.10.1987
Авторы: Вовк, Зелинский, Соловьев, Фурса
МПК: B23B 29/32
Метки: автомата, револьверный, суппорт, токарного
...нанем деталями: полумуфтой 12, поводком 13, конической шестерней 9 и упором 11 (фиг, 1 и 2),Конические шестерни 9 и 10, зубья 10полумуфты 12 и втулки 7 выходят нэзацепления, Кинематическая цепь напривод поворота револьверной головкии мальтийский механизм разъединены.С распределительного вала автоматакулачком подается команда на включение однооборотной муфты, Через кинематическую цепь от вспомогательноговала (не показано) для совершения одного оборота вращение передается на 20шестерню-барабан 8 и втулку 7 в ндправлении, указанном на фиг, 2,Угловое положение зубьев коничес кой шестерни 9 и вала 6 с закрепленными на нем деталями строго Фиксирует и удерживает от поворота силами трения, возникающими между вращающейся втулкой 7 и валом...
Револьверная головка
Номер патента: 1342611
Опубликовано: 07.10.1987
Автор: Барановский
МПК: B23B 29/32
Метки: головка, револьверная
...При этом его шток 10 взаимодействует с диском 5 позиционирования и фиксирует последний и зубчатое колесо 4. В результате при вращении электродвигателя 7 останавливаются колеса 2 и 4, которые имеют одинаковое число зубьев, а колесо 8 поворачивается от электродвигателя 7 через сателлиты 22. Кулачки 9 колеса 8 взаимодействуют с пазами 19 кольца 17, которое перемещается вдоль оси головки, преодолевая усилие пружин 16. При этом ролики 18 кольца 17, количество которых равно числу позиций револьверной головки, захоном угловом положении. 111 ток электромагнита взаимодействует с диском 5позиционирования и фиксирует его изубчатое колесо 8. В результате привращении электродвигателя 1 останавливаются колеса 2 и 4, которые имеют одинаковое число...
Двухпозиционная инструментальная головка
Номер патента: 1342612
Опубликовано: 07.10.1987
Авторы: Лев, Туровский, Якубовский
МПК: B23B 29/32
Метки: головка, двухпозиционная, инструментальная
...часть направляющей 16 и17 окон 1 с и 15 со стороны корпуса 1.Головка работает следующим образом.Па фиг. 1 суппорт 2 изображен в крайнем левом положении, когда инструмент, установленный в нижнем гнезде 4, расположенном в данный момент на горизонтальной оси, производят очередную технологическую оперяцио, При этом Фиксатор 6 находится в верхней втулке 5, утолщенная часть 10 наля 8 с пальцем 11 находится вне втулки 13, палец 11 повернут с валом 8 по часовой стрелке в крайнее положение и выдвинут из вала 8 вправо (с 1 цг, 2) таким образом, что фиксатор 12 находится в левой проточке пальца 11 и удерживает палец в этом положении. После окончания операции суппорт 2 получает перемещение вправо, В начале этого перемещения механизм управления...
Патрон для закрепления детали с резьбовой поверхностью
Номер патента: 1342616
Опубликовано: 07.10.1987
МПК: B23B 31/20
Метки: детали, закрепления, патрон, поверхностью, резьбовой
...в продольных пазах рабочих лепестков которой с возможностью вращения установлены зажимные элементы 4 на осях 5. Зажимные элементы 4 выполнены в виде цилиндрических зубчатых колес 6 с эвольвентным проФилем и связанных с ними храповых колес 7. Зубья храповых колес 7 предназначены для взаимодействия с собачками 8 храпового механизма. С внутренней конической поверхностью цанги 3 взаимодействует коническая поверхность нажимного штока 9, установленного с возможностью осевого перемещения. Позицией 10 обозначена обрабатываемая деталь с резьбовой поверхностью.Патрон работает следующим образом,Шток 9 находится в крайнем правом положении, при этом лепесткицанги 3 с зажимными элементами 4 находятся в крайних нижних положениях,при которых размер...
Устройство для зажима ступенчатых деталей
Номер патента: 1342617
Опубликовано: 07.10.1987
Авторы: Городской, Коляда, Марчук
МПК: B23B 31/20
Метки: зажима, ступенчатых
...взаимодействия с наружной1171н 1 нц. .и ром (ц(д( у(т(ц(ци"В( Т ( 5Т УН ) . здкрецгР(ии ступенчатых д( тд)ц и. 1 еь изс)бретения повышРНИР(с(, ф ) р .Г у ; и з с) б р Р т (. н и 5 тдцвлгц штс)к, шдрцирцо гвя(дццы г.зажимцми ку)дчкдми о т и и ч а ю 70 пость корпуса установ.сена здкрепляемая деталь 8. Устройство работает следующим об- Д.ОМ е7(1 ри перемещении штока 2 вправо зажимцые кулачки 3 выдвигаются из корпусд , и под действием центробежных си: рдгкрыцдн)тгя, Втуцка 5 огвобождаетгя, обрабатывд(мдя деталь 8 чгские пцерхцогти, пре(цд (цаченныедя ц (димсдейс:твия с царужцой Нов(.рхцо( тью упругодеформируемой3 д; с 1р ц, (;(- ,И; ,и( ( кое прс 5 ириИ(,. "ж(, , . 11 р( ктцдя,Из.)брс т(цие относится к ц тцоо(раткг и мжет быть испол )цдц...
