B23B — Токарная обработка; сверление

Номер патента: 1733199

Опубликовано: 15.05.1992

Авторы: Сидачев, Эльясберг

МПК: B23B 23/00

Метки: однолезвийного, резания

...стороны резца, выполнена в виде цилиндрического кулачка с профилированной поверхностью. Опорная поверхность 8корпуса 1 выполнена цилиндрической. Вторая опора выполнена в виде сферическогошарнира 9. Другим вариантом выполнениявторой опоры является цилиндрический кулачок 10, контактирующий с опорной поверхностью корпуса в точке, диаметрально 35противоположной точке контакта с корпусом опоры 7, расположенной со сторонырезца,Устройство работает следующим образом, 40При точении на режущую кромку резца3 действует суммарный момент силы резания Р и силы трения О. Под действием суммарного момента торсион 6 закручиваетсяна определенную величину и в нем возникает момент сил упругости, равный по величине суммарному моменту сил резания,...

Номер патента: 1733200

Опубликовано: 15.05.1992

Автор: Вашковец

МПК: B23B 45/00

Метки: металлорежущий, переносной, станок

...25 30 55 тирующем работу на месте: по виду операции, диаметру инструмента, обрабатываемому материалу и т.д. Дроссель 41 устанавливают в положение "Закрыто". После пуска пневмомотора станка краном управления (не показан) поворачивают пневмораспределитель 38 в положение, соответствующее увеличению подачи (положение "а" на фиг, 2), затем, постепенно открывая дроссель 41, плавно увеличивают усилие замыкания дисков 16, 17 фрикционной муфты и, соответственно, осевое усилие подачи и толщины среза стружки;При достижении желаемой толщины среза стружки и величины подачи дроссель 41 фиксируют на отрегулированной величине открытия, а пневмораспределитель 38 устанавливают в положение зафиксированной подачи (положение "в" на фиг, 2).После настройки...

Номер патента: 1734955

Опубликовано: 23.05.1992

Авторы: Гусенко, Мирсков, Михайлов, Цуканов, Ярославцев

МПК: B23B 1/00

Метки: резанием

...точение производят широколезвийным фасонным резцом с переменной по величине поперечной подачей, изменяющейся от максимального в начале обработки до минимального в конце обработки значения, при этом максимальное (Ямакс), промежуточные (Як) и минимальные (Ямин) значения подачи определяют предварительно из соотношений; Ямакс = Е Тмин Л 7, Ьб заг/64 Сц х4=1х В ц ( - 4 (1) Ямин =Е ТминЕЬ 1 б деи/64 Сц Х4=1 х В 2 о- ц (2)ЯМ = к -Ямин (3) где К - количество участков детали;- длина детали; н - модуль упругости материала детали; Тмин - половина минимального поля допуска погрешности диаметра;В - ширина обрабатываемой поверхности;ц - координата положения центра режущей кромки; Ь - длины участков д бзаг - диаметры участ 5 10 15 20 25 30 35 40 бдат...

Номер патента: 1734956

Опубликовано: 23.05.1992

Авторы: Игнатьев, Мелай, Самсонов

МПК: B23B 5/38

Метки: биконических, наружных, поверхностей

...180, перемещаяэпициклоиде в плоскости, перпендикул1734956 9 цг ной направлению подачи, затем производят обработку другой конической поверхности.На фиг.1 изображена схема обработки наружных биконических поверхностей; на фиг, 2 - разрез А - А на фиг, 1.Способ механической обработки заключается в следующем,.Деталь закрепляют в зажимном устройстве 1. Конусные поверхности 2 и 3 обрабатывают режущей кромкой 4 резца, установленного в посадочном отверстии производящего колеса 6, находящегося в зацеплении с подвижным образующим колесом 7. Режущая кромка 4 установлена на наладочный размерВн = В + В -- = Во+ В - Во сов а,Он1 о 2где В - радиус производящего колеса;Во - радиус образующего колеса;Во - радиус общего основания обратных круговых...

Номер патента: 1734958

Опубликовано: 23.05.1992

Авторы: Воскобойник, Камаев, Кокаровцев, Махмудов, Науменко, Остафьев

МПК: B23B 25/06

Метки: инструментов, прогнозирования, режущих, состояния

...Пн 1, П+2, задаваемым ЦАП 20 ни 20 н. Нормированные по уровню сигналы компараторов 141 и 142 сравниваются в устройстве 15 сравнения. При наличии сигнала логической единицы на входе устройства 15 сравнения на выходе появляется сигнал , сигнализирующий о наличии автоколебания.Огибающая модуляционного сигнала со звена 122 поступает на пиковый детектор 16, а с него - на ячейку 18 памяти, фиксирующую максимальное значение амплитуды модуляционного сигнала при переходном процессе. Выход пикового детектора 16 подключен к индикатору 19 экстремума, где определяется разность текущего значения сигнала и значения максимума амплитуды, зафиксированного с помощью пикового детектора 16, В момент наступления максимума индикатор 19 экстремума...

Номер патента: 1734959

Опубликовано: 23.05.1992

Авторы: Беляев, Боровский, Парсегов

МПК: B23B 27/16

Метки: инструмент, режущий

...направляющей, Неприлегание конических поверхностей приводит к возникновению момента силы на плече, равном половине высоты конуса винта; требуется высокая точность, изготовления составляющих узел крепления элементов для исключения возникновения момента, разворачивающего прихват.Цель изобретения - упрощение технологии изготовления за счет снижения требований к точности изготовления.Цель достигается тем, что отверстие в цилиндрической направляющей выполнено с кольцевым тороидальным выступом, контактирующим с конической поверхностью винта в точке, расположенной на оси направляющей. Расположение точки контакта конической и тороидальной поверхностей на оси направляющей исключает разворачивающий прихват момент, при этом отклонения 5...

Номер патента: 1734960

Опубликовано: 23.05.1992

Авторы: Натенадзе, Хуцишвили

МПК: B23B 31/00

Метки: станок-автомат, токарный

...26. После того, как сработает автоматика, включится муфта 40 и привод 44, приводятся во вращение вал 39 в подшипнике 41, шестерни 38 и 37 на валу 35 в подшипнике 36, шестерня 34, двойной зубчатый блок с венцами 32 и 31 и далее шестерни 26 и 22.Вал 17 вращается в подшипниках 18 и 19 в конусной втулке 20, зажатой гайкой 21, шестерни 16, 15 и 12 в валу 13 в подшипнике 14, венец 11 диска в подшипнике 10, спираль 9 перемещает кулачки 7 патрона 6, заготовка зажимается, и после достижения заданного усилия привод патрона отключается, В то же время отключается электромагнит 49, муфта 50 фиксирует двойной блок 31 и 32 на шпинделе, После этого система ЧПУ даст команду на включение главного привода, и шестерня 5 вращает шпиндель 3 с патроном в...

Номер патента: 1734961

Опубликовано: 23.05.1992

Авторы: Дербенев, Кадыров, Коротких, Кочкин, Маслий, Тверской

МПК: B23B 31/28

Метки: патрон, токарный

...резьбовую поверхность, находящуюся в контакте с резьбовой поверхностью винтов 4, Винты 4 имеют кольцевые выточки, в которые входят выступы балок 5. Противоположные концы балок жестко закреплены в патроне с помощью винтов 6. Балки биметаллические состоят из двух частей, соединенных диффузионной сваркой, одна из которых выполнена из магнитострикционного материала, например никеля, Балки находятся внутри электромагнитных катушек 7, выводы которых проходят внутри патрона и шпинделя к токосъемнику 8, устанавливаемому с обратной стороны шпинделя (не показаны).Электрический ток от источника 9 питания подводится к токосъемникам электромагнитных катушек 7 через выключатель 10 и переменные сопротивления 11.Токарный патрон работает следующим...

Номер патента: 1734962

Опубликовано: 23.05.1992

Автор: Позмогов

МПК: B23B 47/00

Метки: узел, шпиндельный

...шарикоподшипниках 13, осевое фиксирование подшипников осуществляется стопорным кольцом 14 и кольцом 15, которое также служит для установки предварительного натяга. На шпиндельном узле 16 установлена двусторонняя торцовая зубчатая муфта, состоящая из полумуфт 17 и 18, на торцах которых имеется по два зуба К(фиг.З). Полу- муфты 17 и 18 скреплены винтами 19 и штифтами 20, между ними установлены подшипники 21, на которые взаимодействует механизм 22 переключения скоростей, Механизм 23 зажима инструмента с тарельчатыми пружинами 24 установлен в шпиндельном узле 16 и ориентирован , штифтом 25, тяга 26 проходит через вал-шестерню 3 и находится в зацеплении с помощью шлицевого соединения Д (фиг.1) с валом 27, На валу 27 закреплен ротор датчика...

Номер патента: 1736676

Опубликовано: 30.05.1992

Авторы: Потапов, Шкребтий

МПК: B23B 29/32

Метки: головка, револьверная

...барабана 7, датчик 15 - за положением штока гидроцилиндра 2,Головка работает следующим образом, В исходном положении инструментальный барабан 7 зафиксирован на корпусе 1, полумуфты 8, 9 сцеплены, гидроцилиндр 2 зажима в положении "зажат", привод 11 поворота остановлен. Датчики 13, 15 контролируют исходное положение привода 11 поворота и гидроцилиндра 2 зажима, блок 14 датчиков контролирует положение инструментального барабана 7 в нужной позиции, Для смены позиции инстру 5 10 15 20 25 30 35 40 45 50 ментального барабана 7 происходит следующее. Гидроцилиндр 2 зажима расфиксирует инструментальный барабан 7 с корпусом 1, полумуфты 8, 9 расцепляются. Инструментальный барабан 7 находится в равновесии за счет сцепления мальтийского механизма....

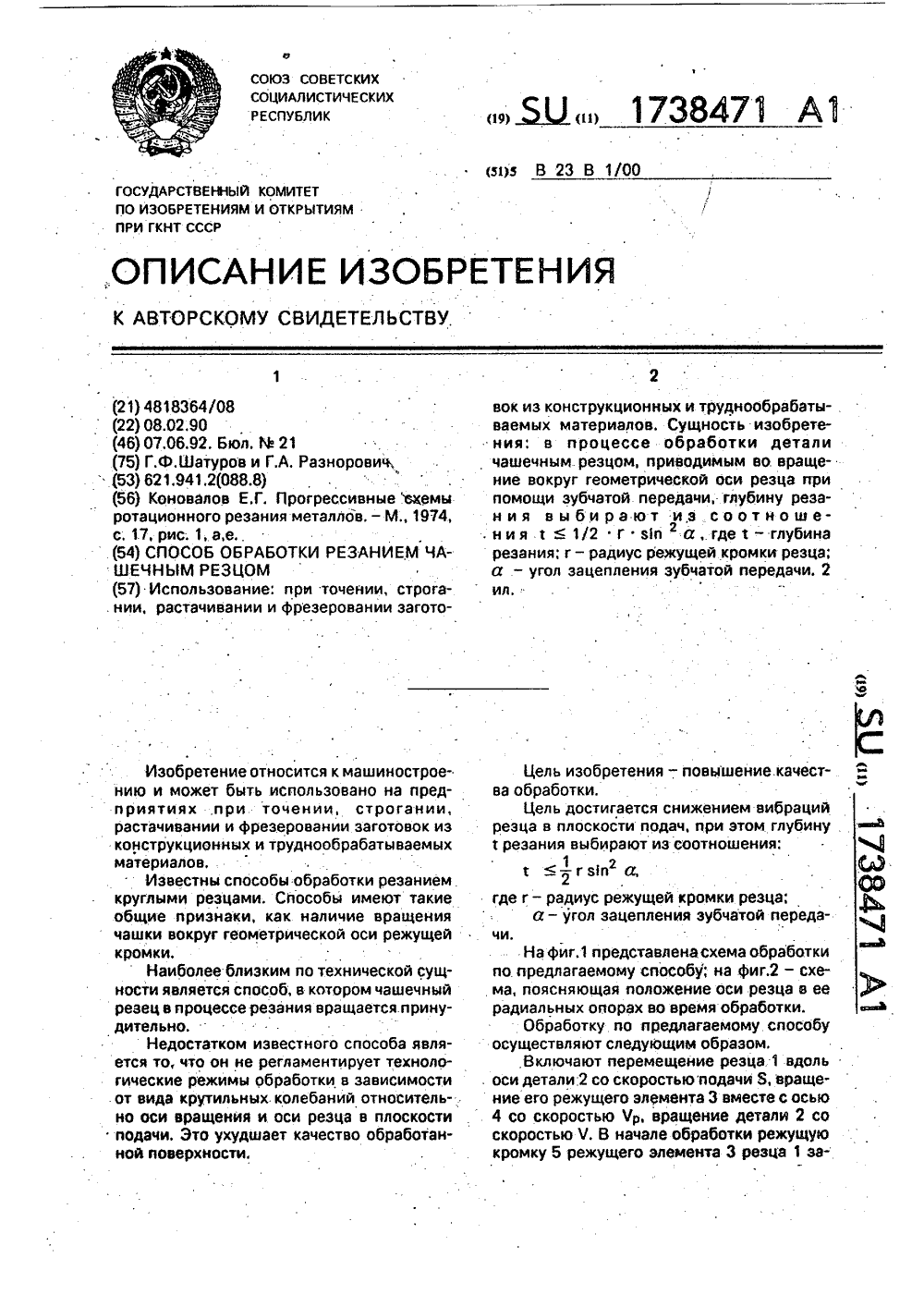

Номер патента: 1738471

Опубликовано: 07.06.1992

Авторы: Разнорович, Шатуров

МПК: B23B 1/00

Метки: резанием, резцом, чашечным

...Сущность изобретения: в процессе обработки детали чашечным резцом, приводимым во. вращение вокруг геометрической оси резца при помощи зубчатой передачи, глубину резания выбирают из соотноше, ния Т 1/2 Г зп а,.где т - глубина резания; г - радиус режущей кромки резца; а - угол зацепления зубчатой передачи. 2 ил. Цель изобретения - повышение.качества обработки,Цель достигается снижением вибрацийрезца в плоскости подач, при этом глубинут резания выбирают иэ соотношения:с - г з 1 п а1 г2где г - радиус режуща- угол зацепл На фиг.1 представленасхема обработки по предлагаемому способу; на фиг.2 - схема, поясняющая положение оси резца в ее радиальных опорах во время обработки.Обработку по предлагаемому способу осуществляют следующим...

Номер патента: 1738472

Опубликовано: 07.06.1992

Авторы: Ткачик, Туцкий, Шушкевич

МПК: B23B 1/00

Метки: жаропрочных, заготовок, нержавеющих, сталей

...настолько, что значение электродного тывая пористостьи налиЧие коррозионных очагов и питтингов в.результате травления исходной поверхности заготовки в растворе, содержащем ионы хлора, алюминиевое,напыленное покрытие будет электрохимически разрушать стальную поверхность заготовки и тем самым создавать условияразупрочнения поверхностного обрабатываемого слоя Таким образом, травлением заготовок из нержавеющих и жаропрочных сталей обеспечивается подготовка поверхности под последующее газотермическое напыление слоя алюминия.В результате травления образуются корроэионные питтинги из-за точечной коррозии, обусловленной образованием микрогальванопар при нарушении способности нержавеющей и жаропрочной стали к образованию пассивной...

Номер патента: 1738473

Опубликовано: 07.06.1992

Автор: Хватов

МПК: B23B 1/00

Метки: стружколоманием, токарной

...- достижение стабильного стружколомания при одновременном обеспечениикачества обработанной поверхности.Размеры канавки выбираются из условия, что луч лазера при однопроходной имногопроходной обработке, проходя черезповерхность резания, не должен оставлятьследы на формируемой обработанной поверхности. заготовки. Кроме того, режимыработы самого лазера, в частности энергияв импульсе, длительность его действия должны обеспечивать не только размеры канавки, но и требуемую длину стружки приназначении периода следования импульсов, При этом при одной и той же требуемойдлине стружки период следования импульсов изменяется кратно отношению глубиныстружкоразделительной канавки Ь к толщине срезаемого слоя а. Для снижения энерго- .затрат...

Номер патента: 1738474

Опубликовано: 07.06.1992

Авторы: Жуйков, Черезов

МПК: B23B 3/00

Метки: программным, станок, токарный, управлением

...блок с цилиндрическим реэцедержателем, общийвид; на фиг.4 - Б-Б на фиг.3; на фиг.5 -сечение В-В на фиг.4,Станок содержит корпус многореэцовой головки 1, инструментальные блоки 2,. цилиндрические реэцедержатели 3, несущие резцы 4. Суппорты 5 расположены в радиальных базах корпуса через равные угловце промежутки, В корпусе установлен спиральный диск 6, кинематически связанный с приводным валом 7, управляемым от числового программного управления (ЧПУ), Указанная кинематическая связь осущэств 30 ляется через червячное колесо 8, закрепленное.на валу 9, установленном одним концом в продольном суппорте 10 станка посредством опоры 11, а вторым концом с квадратным сечениемв соответствующем отверстии конической шестерни 12, вэаимодействующей...

Номер патента: 1738475

Опубликовано: 07.06.1992

Авторы: Боровлев, Калягин, Пыхов, Саломатов

МПК: B23B 5/16

Метки: подрезки, торцов, труб

...и возвратно-поступательном радиальном перемещении в процессе механической обработки перемещается относительно резца вдоль его режущей кромки, Таким образом, в процессе вращения приводного ролика в каждый последующий момент вращения ролика в процессе резания вступают все но- . вые участки режущей кромки резца, а другие участки, только что находившиеся в контакте с обрабатываемым торцом, уходят из эоны резания. Таким образом, кромка резца, занятая резанием, как бы непрерывно обновляется, и каждая точка на режущей кромке эа один оборот приводного ролика проходит цикл, в котором работа и отдых чередуются, Кроме того, вследствие перемещения рабочей части вдоль режущей кромки традиционное для резания трение скольжения между режущей кромкой...

Номер патента: 1738476

Опубликовано: 07.06.1992

Авторы: Бондаренко, Погонин, Федоренко

МПК: B23B 5/32

Метки: бандажей, станок

...движения как единое целое. 30 35 формула изобретен ия Станок для обработки бандажей по авт.св. М 1266660, о т л и ч а ю щ и й с я тем,ным в виде корпуса и связанной с ним упругими элементами тележки с катками, оси которых параллельны осям введенных в устройство роликов, расположенных в плоско 45 50 сти, перпендикулярной к основанию суппорта, при этом в центральной части тележки выполнено отверстие с конической поверхностью, предназначенное для размещения в нем выступа со сферической поверхностью, выполненного на корпусе. Составитель Ю,БондаренкоТехред М.Моргентал Корректор Н,Король Редактор Н.Химчук Заказ 1959 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб...

Номер патента: 1738478

Опубликовано: 07.06.1992

Авторы: Белявский, Доброскок, Дрожин, Рохлин

МПК: B23B 27/00

Метки: расточной, резец

...кости при воздействии изгибающих усилийи демпфирующих свойств относительноскручивания.На фиг.1 представлен резец. общий вид;на фиг.2 - разрез А-А на фиг.1.15 Резец содержит державку 1 и головку 2цилиндрической формы с двумя диаметрально расположенными продольными пазами 3, На головке 2 закреплен режущийэлемент 4, выполненный из сверхтвердого20 материала или твердого сплава,:Головка 2 резца имеет в сечении А-Аформу круга с вырезами, представляющимисобой пазы 3 в этом сечении. Проекция каждого из пазов 3 в сечении А-А включает25 прямоугольник 5 и сегмент 6, стягиваемыйцентральным углом а. Величина режущегоэлемента 4 проецируется в точку 7 сеченияА - А.Момент инерции сечения такой формы,30 относительно главных осей инерции Х и Урассчитаны...

Номер патента: 1738479

Опубликовано: 07.06.1992

Автор: Курдюков

МПК: B23B 27/16

Метки: креплением, механическим, пластины, режущей, резец

...отверстие 4 с резьбой в верхней части и гладкое внизу. В резьбовой верхней части устанавливается. упорный винт 5, в торец которого упирается пружина 6, другим своим концом воздействующая на выступ 7, поверхность которого идентична поверхности углубления на режущей пластине 2. Прихват 3 крепится винтами 8 на верхнем торце державки 1.Крепление режущей пластины 2 в резце осуществляется следующим образом. В момент отсутствия режущей пластины 2 в гнезде державки 1, пружина 6 находится в разжатом состоянии и выступ 7 упирается вершйной в базовую плоскость гнезда под режущую пластину 2 в державке 1. При введении режущей пластины 2, она давит на 5 10 20 25 сферическую поверхность выступа 7 и последний поднимается, сжимая пружину 6 и тем самым...

Номер патента: 1738480

Опубликовано: 07.06.1992

Автор: Чернавский

МПК: B23B 27/16

Метки: инструмент, режущий

...из державки 1 и режущей вставки 2.Державка 1 снабжена гнездом, в котором расположена режущая вставка 2. Боковая стенка 3 державки 1 контактирует с опорной стенкой 4 режущей вставки 2. Дополнительная опорная поверхность 5 державки 1 контактирует с дополнительной опорной поверхностью 6 режущей вставки 2. Дополнительные опорные поверхности 5 и 6 расположенй под углом р к основанию 7 державки 1 (фиг.3).Режущая вставка 2 имеет рабочую кромку Р и вершину В,Зажим режущей вставки 2 на державке 1 осуществляется путем надавливания или легкого удара по ней в направлении силы Рз. Действующая при резании радиальная составляющая Ру силы резания дополнительно зажимает режущую вставку 2 на державке, если ее вершина находится в обрабатываемомм...

Номер патента: 1738481

Опубликовано: 07.06.1992

Авторы: Алексеев, Ененко

МПК: B23B 27/16

Метки: инструмент, режущий

...7 державки 1, который расположен под угломк опорной стенке 5 держзвки 1. Режущая пластина 4 после зажима взаимодействует с опорными. стенками 5 и б державки 1, Этим исключа ется смещение режущей пластины 4 при резании. Прорезь 10 на подвижной подкладке 2 выполнена между боковой гранью подкладки и боковой гранью выступа 9. В нерабочем состоянии прорезь имеет шири ну Ьр, а в рабочем состоянии прорезь имеет ширину йэ, причем ЬзЬр. что вызвано упругим отжимом подвижной подкладки 2 под действием силы Рз.При зажиме режущей пластины 4 под 40 действием силы Рз подвижная подкладка 2 со штифтом 3 перемещается в направлении опорной стенки 5 до контакта с ней режущей пластины 4, При дальнейшем движении45 происходит прижим штифтом 3 режущей пластины...

Номер патента: 1738482

Опубликовано: 07.06.1992

Авторы: Баев, Дюков

МПК: B23B 27/16

Метки: прорезной, резец, сборный

...боку с частичными разрезами для лучшего показа конструкций; на фиг.2 - . то же, вид сверху.Сборный резец состоит иэ державки 1, имеющей гнездо с наклонным основанием 2, режущей пластины 3, выполненной с крепежным отверстием 4, которое расположе но со стороны заднего торца 5 пластины 3 под углом к ее основанию и вэаимодействует с головкой 6 зажимного элемента 7., сопряженного с задним торцом 5 режущей пластины 3 и с боковой поверхностью 8 гнезда державки 1 с возможностью перемещения под действием крепежного винта 9 перпендикулярно к основанию 2, на кото 45 50 ром в зоне расположения головки 6 зажим- ного элемента 7 размещен направляющий паз 10, сопряженный с выступом 11 зажим- ного элемента 7.Для работы устанавливают режущую пластину 3...

Номер патента: 1738483

Опубликовано: 07.06.1992

Авторы: Графчев, Дронин, Ширяев

МПК: B23B 29/034

Метки: заусенцев, инструмент, снятия

...2 и передней части, выполненной в виде двух лепестков 3, разделенных сквозным пазом величиной а, На концах лепестков 3 распо ложены режущие элементы 4. Режущие кромки режущих элементов выполнены в виде кривой, образованной пересечением цилиндрической передней части 5 инструмента с цилиндром 6 такого же диаметра 20 под углом а-60, Оси пересекающихся цилиндров лежат в одной плоскости, проходящей через ось сквозного паза, а точка их пересечения в проекции на упомянутую плоскость расположена на вершине С пере дней части инструмента. На фиг,4 изображено пересечение двух цилиндров диаметром 01 и 02 под углом а с образованием режущей кромки Ьсб (теоретической). Для получения плавной режущей кромки она округляется в точке С (фиг.1, 2). Для...

Номер патента: 1738484

Опубликовано: 07.06.1992

Авторы: Абугов, Комов

МПК: B23B 29/04

Метки: державка, дискового, резца

...поверхность 11 и противоположная ей образующая 18 установленной в отверстии втулки предназначены для взаимодействия с поверхностью 19 держателя 17 прйзмзтического резца, расположенной в одной плоскости с осью шпинделя при установке держателя на суппорте станка. В корпусе 1, ниже отверстия для установки болта 2 и параллельно ему, может быть выполнено ступенчатое отверстие 20 для хранения втулки 13 с винтом 14, если установка державки производится до опорной поверхности 11.На конце толкателя 8 выполнены расположенные симметрично относительно его оси два паза 21; в один иэ которых входит поводок 22 поворотной шайбы 5. Винт 23 служит для удержания болта 2 от поворота при зажиме гайки 6, конец его входит в паз болта 2.Установка и...

Номер патента: 1738485

Опубликовано: 07.06.1992

Авторы: Александров, Орлова, Школык

МПК: B23B 31/00

Метки: зажимной, патрон

...по одной а своих полок уголок 15, другаяполка Ь которого наложена на наружнуюбоковую поверхность гильзы 5 и жесткоскреплена с нею винтом 16, при этом концевые шейки оси 12 каждого кулачка 11 выполнены в виде сегментарных полуцилиндров,дмаметральные плоскости которых опираются на уступы с ступенчатого паза гильзы5, а полуцилиндрические поверхности бконтактны с полуцилиндрическими выемками, выполненными во вставленных в щелиполках.а уголков 15..показаны).45 После навертки кольца 10 на необходимую длину резьбового соединения выключе 50 10 15 20 Таким образом, одна полка (а) каждогоуголка 15 выполняет функцию опоры для концевой шейки оси 12, а другая (Ь) - функцию изогнутого моста, жестко соединяюще- го (скрепл я юще го) опорную...

Номер патента: 1738486

Опубликовано: 07.06.1992

Автор: Зацман

МПК: B23B 31/02

Метки: патрон

...4 с боковыми выступами 5 и клиновым выступом 6, связанным через роликовый механизм радиальных перемещений 7 со штоком 8 осевого привода, Вставка 2 и кулачки 4 выполнены с возможностью образования по обе стороны бокового выступа 5 закрытых по периметру каналов, в которыхразмещены сепараторы 9 и 10 с роликами 11 качения, каждый из которых взаимодействует с боковым выступом 5 кулачка 4 и вставкой 2 или крышкой 3 корпуса, Каждый сепаратор 9 и 10 выполнен в виде тонкойпластинки 12 с широкими относительно нее односторонними выступами 13, концевымвыступом-упором 14, расположенным с другой стороны пластинки 12, преднаэначенным для взаимодействия с кулачком 4 приего крайнем ненагруженном положении,Ролики 11 установлены между выступами 13. В...

Номер патента: 1738487

Опубликовано: 07.06.1992

Автор: Вождаенко

МПК: B23B 31/20

Метки: патрон, цанговый

...зажима изделийпо наружным цилиндрическим поверхностям.Целью изобретения является повышение надежности в работе посредствомуменьшения износа трущихся поверхностей,На фиг.1 представлен патрон, продоль.ный разрез; на фиг.2 - разрез А-А на фиг.1;на фиг,3 - разрез Б - Б на фиг.1,Патрон состоит из корпуса 1, в отверстии которого установлена цанга 2. На конической поверхности корпуса 1 выполненорадиальное отверстие с установленным внем пальцем 3, а противоположно ему выполнено второе дополнительное отверстие4, На цилиндрической 5 и конической 6 по. верхностях цанги 2 выполнены лыски 7 и 8,Лыски 8 расположены по обе стороны.отпрорезей 9, разделяющих лепестки 10 цанги 2, которая навинчена на тягу 11,Патрон работает следующим...

Номер патента: 1738488

Опубликовано: 07.06.1992

Авторы: Алексеева, Тазетдинов

МПК: B23B 31/39

Метки: патрон, самоцентрирующий, токарный

...этом левые концы полувалов 8, имеющие несамотормозящую резьбу, сопряжены гайками механизма поворота кулачка, размещенными в радиальных пазах 11 крестовины 12, закрепленной на конце тяги 13 цилиндра 14 поворота,Шток 15 зажимного цилиндра 16 связан с центральной клиновой втулкой 17. Корпус патрона установлен на переходном фланце После окончания обработки подают воздух в левую(подпоршневую) полость цилиндра 16, и посредством штока 15 клиновая втулка 17 перемещает полэуны 2 вместе с полувалами 8 и гайкой механизма поворота, в котором она скользит по пазу 11 крестовины 12 от центра, освобождая при этом деталь. Для поворота кулачков 3 в новое положение подают воздух в подпоршневую полость цилиндра 14, и тяга 13 перемещает посредством...

Номер патента: 1738489

Опубликовано: 07.06.1992

Авторы: Данилов, Симдянкин, Федонин, Хохлов

МПК: B23B 31/40

Метки: оправка

...продольный паэ 11 на поверхности Я для прохода фрезы при вырезке замка у колец, сбазированных на поверхности А, и штифт 12 для ориентации в определенном положении относительно втулки 8, имеющей для этой цели отверстие 13 и паз 14 для выхода фрезы при фрезеровании замка у заготовок колец.Корпус 1 и аток 3 имеют соответственно направляющие выступы 15 и 16 для ориентации оправки в чашах станка на операциях копирной обработки и вырезки замка.Оправка работает следующим образом.Заготовка колец базируется по поверхности А корпуса 1, торцу втулки 8, во внутренней полости котоРой размещены пружина 9 и шток 3 (причем шток 3 должен быть сориентирован таким образом, чтобы достигалась соосность отверстия 5 штока 3 и отверстия 2, выполненного в...

Номер патента: 1738490

Опубликовано: 07.06.1992

Автор: Каргаев

МПК: B23B 35/00

Метки: групповой, отверстий

...обработки отверстия а (а 2) в позицииинструментом 4. При этом инструменты 3 располагаются выше детали 1 и,не касаются ее, а инструменты 5 располагаются вне контура15. к детали, расположенной вопозиции. Многошпиндельная головка 2 сноваподнимается до ех пор, пока все инструменты не располагаются выше верхйей плоскости детали 1. После этого деталь 1 с приспособлением 9 перемещают на угол 3 впозицию. Затем опускают снова многошпиндельную головку 2 и начинают обрабатывать отверстия а (аз) за второй переходинструментом 5, При этом инструменты 4 и25 3 располагаются выше верхней плоскостидетали, После этого поднимают многошпиндельную головку 2, снимают обработаннуюдеталь, э приспособление 9 возвращают висходное положение - в позициюдля обЗО...

Номер патента: 1738491

Опубликовано: 07.06.1992

Авторы: Безруков, Сучков

МПК: B23B 41/00

Метки: линейного, органов, перемещения, подвижных

...обеспечения: . равномерного натяга между телами каченияи кареткой,На чертеже представлено устройство, 10общий вид, в разрезе.На основании 1 размещена каретка 2,, на.торцах которой выполнены направляю.- щие поверхности, соединенные через тела. ниной и подвижной направляющей 5 размещены пружины 6; Гибкая пластина 7 однойстороной закреплена на станине,. а другой. размещена на подвижной направляющей 5. 20:(крепежные элементы) крепящие данныеэлементы к станине,Устройство работает следующим обраэом,При сборке (или регулировке) крепеж-ные элементы 8 ослаблены и требуемый на,тяг на тела 3 качения создается пружинами.6, расположенными равномерно по всей 30длине направляющей 5, Пластина 7. не препятствует свободному перемещению подвижной...
