Патенты с меткой «трансформатора»

Номер патента: 150171

Опубликовано: 01.01.1962

Автор: Хомяк

МПК: G01R 17/04, G01R 19/10

Метки: дифференциального, посредством, трансформатора

...токами, помимо основных токов, появляются токи, обусловленные э.д.с., наводимыми в этих обмотках магнитным потоком, Получается эффект перетрансформации первичных токов в соседние обмотки, что приводит к искажениям величины и фазы первичных токов,Для устранения этого явления предлагается в цепь с результирующим током ввести дополнительный источник тока, имеющий регулируемые амплитуду и фазу, Регулируя амплитуду и фазу тока от дополнительного источника, можно добиться отсутствия магнитного потока в сердечнике трансформатора в момент измерения, а, следовательно, и отсутствия эффекта перетрансформации токов в первичных обмотках, Для фиксации момента компенсации магнитного, потока в сердечнике на него следует намотать специальную...

Номер патента: 155531

Опубликовано: 01.01.1963

Авторы: Дроздов, Засыпкин

МПК: B60L 3/04, H02H 5/04

Метки: выпрямительного, защиты, релейной, трансформатора, электровоза

...трансформатора, охватывает все три сердечника или в виде шины проходит через их окна. Вторичная обмотка К 2 охватывает только сердечники У и УУ, и к ней через выпрямитель В, присоединено исполнительное быстродействующее реле РП. На сердечнике 111 расположена дополнительная вторичная обмотка У,т, которая через выпрямитель Вв питает тормозную обмотку У катушки которой наложены на сердечники 1 и 11 и включены встречно, так что в них не трансформируется ток из первичной обмотки, На этих же сердечниках расположены катушки короткозамкнутой обмотки Ь, для задержки во времени тормозного магнитного потока.При плавном увеличении первичного така постоянный ток тормозной обмотки насыщает сердечник, и реле срабатывает только при удвоенном...

Номер патента: 166760

Опубликовано: 01.01.1964

Автор: Юбретеии

МПК: G01R 29/20

Метки: витков, обмоток, трансформатора, числа

...тока, протекающего через обмотку7, регулируют рсостатом 8 так, чтобы ампер- витки обмотки 1 и ампер-витки обмотки 7 были бы одинаковы, т. е, чтобы 1,%1,=1 Х где 1 г заранее известный откалиброванный 5 ток, протекающий через обмотку 1; У, - известное число витков этой обмотки; 1, - ток, протекающий через обмотку 7, измеряемый амперметром 9; Ю - искомое число витков обмотки 7. При равенстве ампер-витков обмо ток 1 и 7 сердечник трансформатора 2 ие подмагничивается. Отсутствие подмагничивания сердечника трансформатора 2 постоянными токами, протекающими по обмоткам 1 и 7, контролируется по величине падения напря жения иа обмотке 1, создаваемого протекающим по этой обмотке переменным током постоянной амплитуды, вырабатываемым генератором 3,...

Номер патента: 170100

Опубликовано: 01.01.1965

Авторы: Бирюков, Подаруев

МПК: H02H 3/28, H02H 7/04

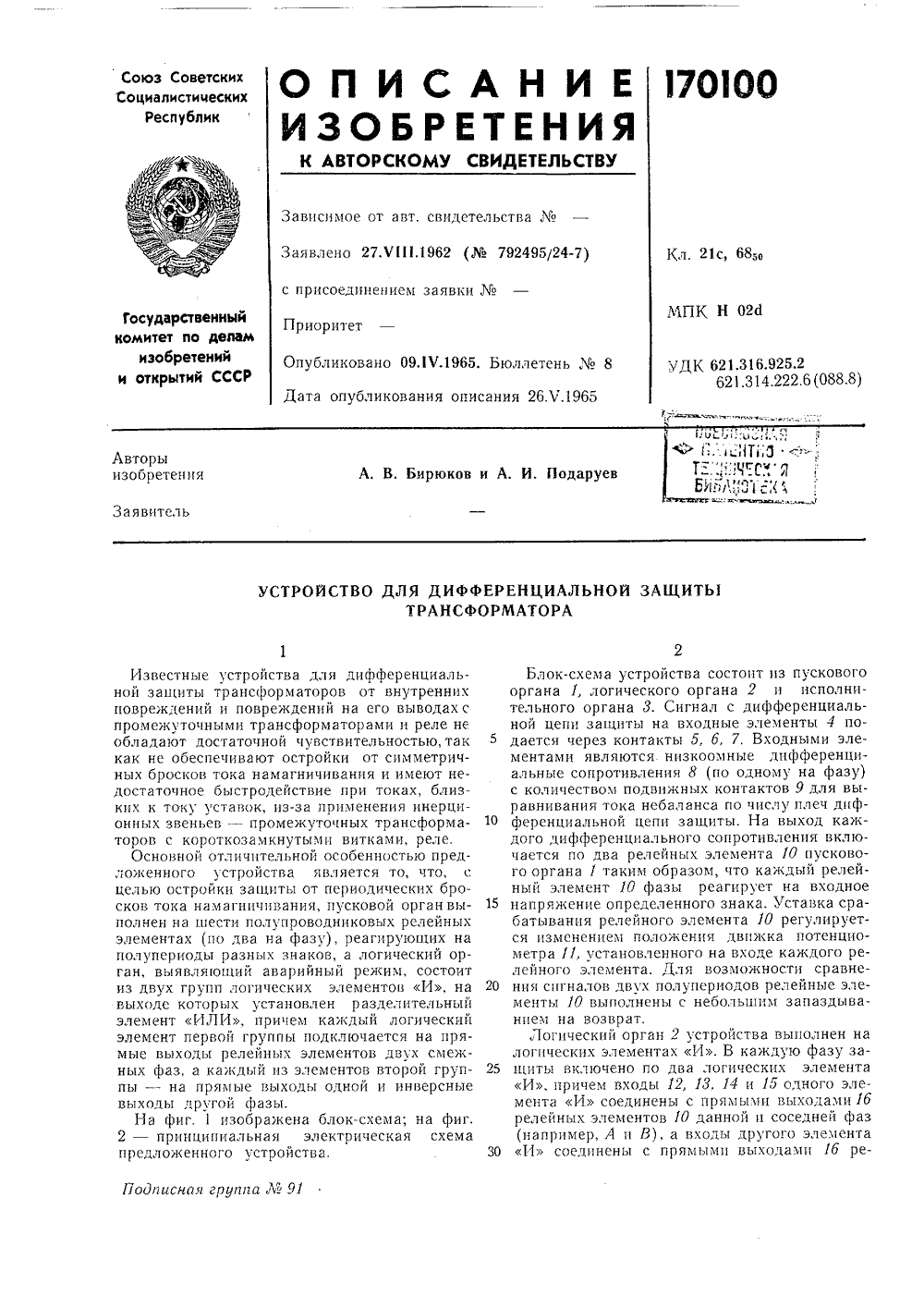

Метки: дифференциальной, защиты, трансформатора

...что каждый релейный элемент 10 фазы реагирует на входное 5 напряжение определенного знака. Уставка срабатьгвания релейного элемента 10 регулируется изменением положения двим(ка потенциометра 11, установленного на входе каждого релейного элемента. Для возможности сравне ния сигналов двух полупериодов релейные элементы 10 выполнены с небольшим запаздыванием на возврат.Логический орган 2 устройства выполнен налогических элементах И. В каждую фазу за щиты включено по два логических элементаИ, причем входы 12, 13, 14 и 15 одного элемента И соединены с прямыми выходами 1 б релейных элементов 10 данной и соседней фаз (напрпмер, А и В), а входы другого элемента 30 И соединены с прямыми выходамп 1 б ре170100 1г ---- -з /Цъъс 5 лейных элементов...

Номер патента: 174044

Опубликовано: 01.01.1965

Автор: Леонов

МПК: F16H 33/08

Метки: импульсный, инерционного, крутящего, механизм, момента, трансформатора

...звеньев, второе грузовое звено 4 расположено диаметрально противоположно первому грузовому звену 4. Грузовое звено 4 соединено с ведущим звеном двумя шатунами 6 и 7, оси шарниров 8, 9, 10 и 11 которых параллельны осям вращения ведущего звена 2 и реактивного звена 3. Шатуны б и 7 расположены с противоположных сторон грузового звена 4. Расстояние между осями шарнироь каждого шатуна, соответственно между осями шарниров 8 и 9 шатуна б и шарниров 10 и 11 шатуна 7, равно расстоянию между осью шарнира Б, соединяющего грузовое звено 4 и реактивное звено 3, и осью вращения реактивного звена 3, Угол 8 в плоскости, перпендикулярной к оси вращения ведущего и реактивного звеньев, между осью шарнира 8 шатуна б, осью вращения реактивного звена 3...

Номер патента: 175562

Опубликовано: 01.01.1965

Автор: Порудоминский

МПК: H01F 29/04, H01H 19/12

Метки: переключающее, регулированием, ступенчатым, трансформатора

...токоограничивающее сопротивление, к началу которого подведен ток нагрузки, а концы другой диагонали подключены к подвижным контактам переключатля ответвлений.На чертеже привщего устройства.Дугогасительные контакты 1, 2, 3, 4 контактора включены по схеме моста, в одну из диагоналей которого включено токоограничиваю О щее сопротивление о, к его началу подведен ток нагрузки 1, Концы другой диагонали подк;почены к подвижным контактам б и 7 перекгпочателя ответвлений регулировочной обмотки трансформатора, где 8,9,10 и 11 - ответвления регулирогочной оомоткн.Порядок действия контактов при переключении с ответвления 8 на ответвление 9 слсдующии: замыкается контакт 7 переключателя; размыкается контакт 1 и отключает нагрузочиыи ток, кото...

Номер патента: 185382

Опубликовано: 01.01.1966

Авторы: Борисов, Зозул

МПК: H02H 7/04

Метки: блокировки, бросков, защиты, намагничивания, релейной, силового, трансформатора

...быстродействия и надежности отстройка (блокировка) релейной защиты производится в зависимости от изменения магнитной индукции силового трансформатора. Датчики Холла, установленные в защитных кожухах в местах стыка стержней и ярма магнитопроводов, производят замер магнитной индукции непосредственно на магнитопроводе и с них сигнал передается на исполнительный орган релейной защиты,Принципиальное отличие режима короткого замыкания от броска тока намагничивания следует искать в магнитном состоянии железа трансформатора. При коротких замыканиях происходит снижение магнитной индукции, а бросок намагничивающего тока возникает в результате глубокого насыщения магнитопровода,На чертеже приведена с а блокировки, выполненной п У способу....

Номер патента: 177479

Опубликовано: 01.01.1966

Автор: Побережский

МПК: H01H 3/00

Метки: автоматический, коммутатор, обмотки, первичной, силового, трансформатора

...кратковременных перенапряжений во вторичной обмотке силового трансформатора. Одновременно напря 1 кение сети выпрямляется диодом 3 и через фильтрующую ячейку ЯС поступает на делитель 1 напряжения. База полупроводникового триода 5 подключена через делитель 4 напряжения и стабилитрон 6 к фильтрующей ячейке РС, а коллекторно-эмиттерная цепь указанного триода включена параллельно Обмотсе коммутирующего реле (.Выходное напряжение на делителе 4 подбирается таким, что если напряжение сети окажется максимальным, пробивается стабилитронб О и полупроводниковый триод 5 полностью открывается и шунтирует коммутирующее реле 1.Если напряжение в сети соответствует но.миналу, то выходное напряжение делителя 4 5 будет недостаточно для пробоя...

Номер патента: 180867

Опубликовано: 01.01.1966

Авторы: Арквардт, Грибачев

МПК: G06G 7/62

Метки: модель, трансформатора, физическая

Номер патента: 199250

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Институт, Проектно

МПК: H01F 27/14

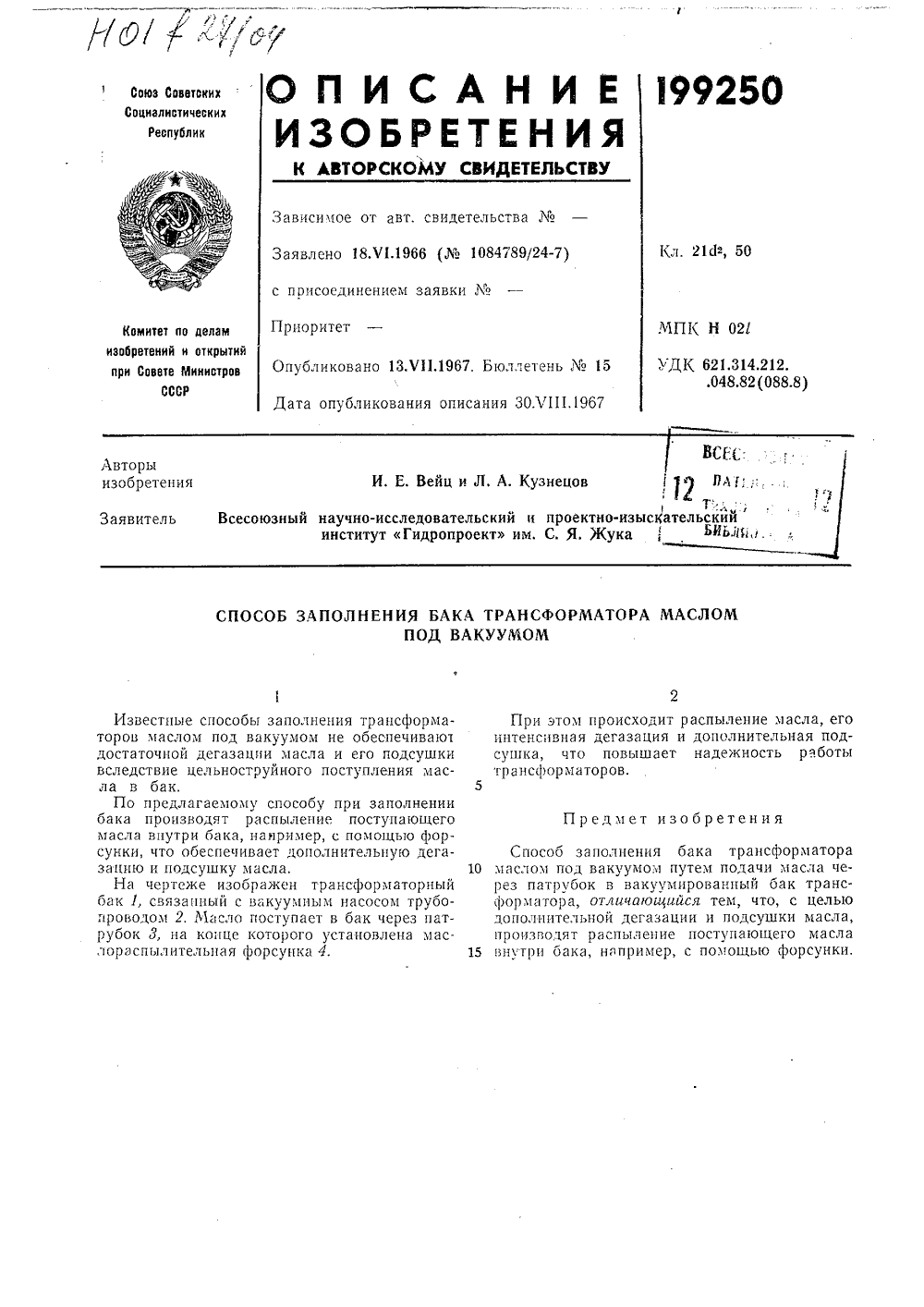

Метки: бака, заполнения, маслом, трансформатора

...При этом и тнтенсивная д сушка, что грансцорматоСпособ заполнения бака трансфор 10 маслом под вакуумом путем подачи ма рез патрубок в вакуумированпый бак форматора, отличаюи 1 ийся тем, что, с дополнительной дегазации и подсушки производят распыление поступающего 15 внутри бака, например, с помощью цоратора ла че- трансцелью масла, масла сунки. Известные способы заполнения трансформаторов маслом под вакуумом не обеспечивают достаточной дегазации масла и его подсушки вследствие цельноструйного поступления масла в бак.По предлагаемому способу при заполнении бака производят распылепие поступающего масла внутри бака, наиример, с помощью форсунки, что обеспечивает дополнительную дегазацию и подсушку масла,На чертеже изображен...

Номер патента: 208822

Опубликовано: 01.01.1968

Авторы: Литв, Суханов

МПК: H01F 27/02, H01F 27/26, H01F 41/00 ...

Метки: активной, крепления, подъема, трансформатора, части

...бак трансформатора выполняют с одним разъемом вверху, Верхняя часть бака фиксируется в заданном месте на активной части трансформатора. Вводы высокого напряжения устанавливают на верхней части и активная часть становится единым целым с крышкой трансформатора. Крышка содержит в себе сварную камеру-расширитель для масла, Таким ооразом, активная ас трансформатора, крышка расширителем и установленными на крышке проходными вводами представляют собой единое целое. Подъем этого объединенного узла целесообразно производить, зподъемный трос за какое-либо пустройство на активной части. Припроходит через специальные (для5 лей) люки на крышке.В предлагаемом устройстве для праскрепления активной части, с цельюпечения компактности, крепежный...

Номер патента: 257587

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Гальперин

МПК: H02H 3/28, H02H 7/04

Метки: дифференциальная, защита, продольная, токовая, трансформатора, трехобмоточного

...4 тока.Третьи уравнительные обмотки 11 насыщающихся трансфорхгаторов реле включены на трансформаторы 2 тока.Четвертые уравнительные обмотки 10 засыщающихся трансформаторов реле включены на трансформаторы 5 тока.Трансформаторы тока и обмотки насыщающихся трансфорзгаторов дифференциальных реле включены так, что в нормальнам рабочем режиме намагничивающие силы витков обмоток реле, обтекаемые вторичных 4 и токами трансформаторов 1 и 4 тока, уравновешивают ,намагничивающие силы витков обмоток реле, обтекаемые вторичными токами трансформаторов 2, 3 и 5 тока.Уравнение равновесия намагничивающих сил в насыщающемся трансформаторе дифференциального реле в нормальном рабочем режиме11 ф 1 1 зф з 1 Уз 1 ф1 з 1 з - О (1)где Р,р - намагничива 1 ощая...

Номер патента: 256031

Опубликовано: 01.01.1969

Автор: Рубашов

МПК: H02H 3/28, H02H 7/04

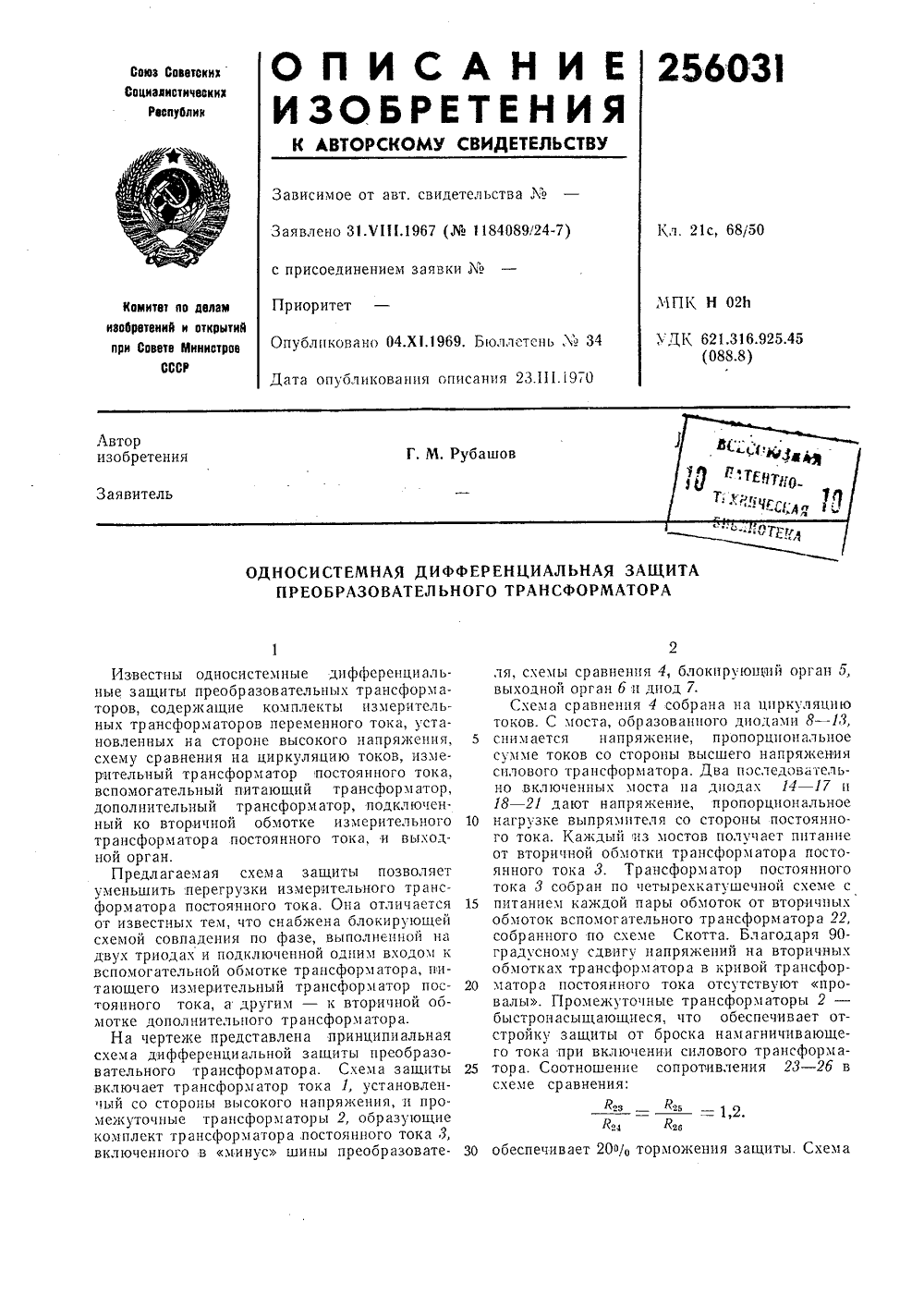

Метки: дифференциальная, защита, односистемная, преобразовательного, трансформатора

...открытии диода 7, напряжение с которого подается на вход выходного органа 6 защиты. Выходной орган являстся триггером, собранным на двух транзисторах 27 и 28. Срабатывание триггера вызывает срабатывание м агнитоэлектрического реле 29. Емкости 30, 31 предназначены для ускорения переброса триггера и увеличения оыстродсйствия з ащиты.Блокирующий орган 5 является схемой сравнения по фазе двух напряжений. Одно напряжение снимается с вторичной обмотки дополнительного трансформатора 32, первичная обмотка которого подключена параллельно вторичной обмотке измерительного трансформатора 3 постоянного тока. Второе напряжение подводится к органу 5 от вспомогательной обмотки питающего трансформатора 22. Схема сравнения собрана на двух диодах 33, 34,...

Номер патента: 266026

Опубликовано: 01.01.1970

Авторы: Гогичайшвили, Хруптилин

МПК: H01H 31/00

Метки: выключателя, высшем, напряжении, отключения, трансформатора

...конструкция быстродействующих элегазовых короткозамыкателей сложна, требует специальных герметизирующих устройств и тем сложнее, чем выше номинальное напряжение аппарата. Стоимость элегазового ко. роткозамыкателя более чем в два раза выше стоимости существующих аппаратов на тот же класс напряжения,Предлагаемое устройство предусм атривает использование для отключения .поврежденного трансформатора дугового разряда, возникающего между электродами, один из которых подключается в фазе на высшем напряжении подстанции, а другой соединяется с землей или соседней фазой, В качестве электродов используется воздушный искровой промежуток, величина которого выбирается такой, чтобы он не перекрывался при возможных перенапряжениях в данной точке. Для...

Номер патента: 279787

Опубликовано: 01.01.1970

Авторы: Белощин, Государственный, Лысенко

МПК: H01F 27/26

Метки: выемной, крепления, трансформатора, частн

...жесткостью и относительно высокой трудоемкостью при сборке.Предла 1 гаалое устройство отличается тем, ЧтО, С цЕЛИО уирОщЕНИя КОПСтруКгнп, бОЛтЫ устаповлоны под углом к вертикальной оси трансформатора и имеют отогнутый в виде крюка конец, который вход 1 ит в зацепление со скобами бака.На чертеже гизображегно предлагаемое устройство в двух проекциях.К стенкам бака 1 с внутренней стороны гпривариваотся скобы 2, с которыми посредством отогнутого в виде крюка конца входит в зацепление болт 3, Рсзьбовая часть болта крепится в угольниках 4, приваренных к концам верхних ягрмовых балок 5. Располагаясь под углом к вертикальной оси, указанные болты обеспечивают надежное крепление и быструю сборку трансформатора. Предмет...

Номер патента: 279788

Опубликовано: 01.01.1970

МПК: H01F 29/04, H01H 19/12

Метки: контактора, переключлтел51, силового, тормозное, трансформатора

...находится плоски 1 тормозной юлачок 2.Ролик тормозного рычага Л прижимается к тормозному кулачку 2 пружиной 1 растякения. На конце тормозного рычага жестко за 1 д креплена лопатка 5.При одном переключении кулачковый барабан 1 поворачивается на 180".Пер,вые 60 барабан движется от приводамедленно. Ролик тормозного рычага д переходит с большего диаметра тормозного кулачка 2 на меньший, Следующие 60 барабан быстро поворачивается под действием пружины кручения (1 а ертехке пе поазана), Последние 60 барабан движется медленно ог 2 д привода.Тормозная система гасит избыточную кинетическую энергию барабана в конце быстродействия - в конце быстрого поворота барабана от 60,до 120 от начала движения.0 Торможение происходит на Определенном1 Ф"...

Номер патента: 283371

Опубликовано: 01.01.1970

Авторы: Артемьев, Всесоюзный, Исследовательский, Росман

МПК: H01F 29/02, H02P 13/00

Метки: коэффициента, трансформатора, трансформации

...способ,Схема работает следующим образом.Сигнал выхода измерительного органа 1,пропорциональный отклонению измеряемогонапряжения за пределы зоны нечувствительно 10 сти, подают на суммирующий элемент 2, сигнал на выходе которого пропорционален средней величине входного сигнала, Указанныйсигнал выхода суммирующего элемента 2 в зависимости от его знака подают на релейныйэлемент 3 или 4, когда его величина превыситих уставку, приводят в действие приводной механизм б переключателя ответвлений трансформатора.Выполнение операций усреднения после из 20 мерения отклонения позволяет предъявлять кточности усреднения менее жесткие требования, чем при обратной последовательностиэтих операций. Для еще большего упрощенияуказанную выше операцию...

Номер патента: 284452

Опубликовано: 01.01.1970

Авторы: Арм, Гамбур

МПК: G06G 7/62

Метки: моделирования, трансформатора

...со вторичной обмотКОЙ трансформатора 2, Второй конец котороГО сосдпнсп с условной земле 8 МСПТ. Часть 11 а 1 ряжспия с первичной обмотки трансформатораа 1 с помощью потенциомегра 4 подает ся ца вход катодного повторителя 5, выходкоторого связан со входом фазосдвигающего устройства 6 для получения сдвига фаз относительно входного напряжения катодного повторителя. Выходное напряжение фазосдвп гающего устройства подается на первичнуюОбоОтку трацсформатора 2. Кату шка тндуктпвпостп 7 учитывает индуктивное сопротивление рассеяния моделируемого авготрансформатора на МСПТ. Переключатель 8 осу 2 ч ществляет поворот фазы напряжения первичной обмотки трансформатора 2 относительно напряжения вторичной обмотки на 180. Пере.ключатсль 9...

Номер патента: 321962

Опубликовано: 01.01.1971

Автор: Полиевский

МПК: H04L 7/033

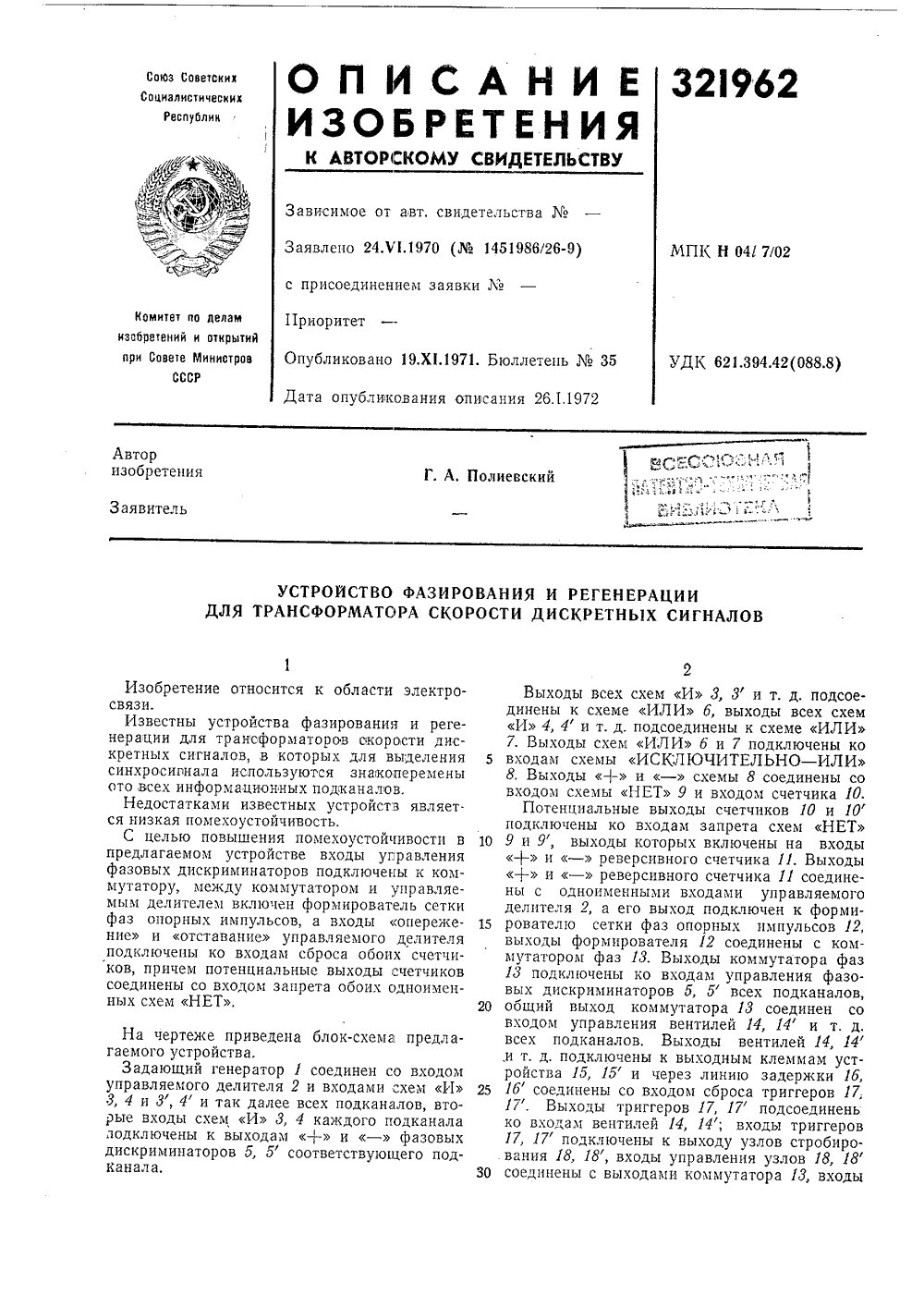

Метки: дискретных, регенерации, сигналов, скорости, трансформатора, фазирования

...оптимальной фазы для каждого подканала посредством коммутатора 13. Так как кроме постоянных фазовых сдвигов существуют и переменные сдвиги, вызванные шумами и эффектом многолучевости, то с выхода, например, + или-дискриминатора 5 поступают на входы схем И 3 и 4 импульсы различной длительности, которая пропорциональна фазовому сдвигу входного сигнала относительно фазы опорного напряжения с коммутатора 13.На выходах схем 3 и 4 получаются пачки импульсов частоты задающего генератора, соответствующие квантованному значению фазовых сдвигов. Указанные пачки импульсов с выходов схем 3, 3 и 4, 4 суммируются по времени в схемах б и 7 только в том случае, если имеется временной сдвиг между этими пачками импульсов, реализующими эффект,...

Номер патента: 297834

Опубликовано: 01.01.1971

Авторы: Балжи, Болдырев, Еайскш, Крупицкий

МПК: F16H 33/08

Метки: импульсатор, инерционного, крутящего, кулачковый, момента, трансформатора

...двумя торцовыми кулачками, рабочие поверхности которых обращены друг к другу. Кулачки соединены шарнирно с инерционными грузами. Ведомое звено снабжено радиально установленными в два ряда роликами и опорным плавающим кольцом, установленным между рядами роликов, взаимодействующих с торцовыми кулачками.На чертеже изображен описываемый кулачковый импульсатор, продольный разрез.Кулачковый импульсатор крутящего момента содержит ведущее 1 и ведомое 2 звенья,кулачки 3 и инерционные грузы 4, взаимодействующие с кулачками о.Ведущее звено выполнено в виде пологоцилиндра, снабженного внутри двумя торцо ными кулачками о, рабочие поверхности которых обращены друг к другу, соединенными шарнирно звеньями б с инерционными грузами 4, а ведомое звено...

Номер патента: 300939

Опубликовано: 01.01.1971

Авторы: Дружинин, Мирер

МПК: H02P 5/12

Метки: ответвлений, переключения, силового, трансформатора, электроприводе

...при регулированин скорости изменением якорного напряжения при номинальном возбуждении двигателя. Горизонталь 13 определяет ожидаемоезначение момента нагрузки. Выделенные наоси н значения определяют;о- номинальное значение скорости двигателя;хн 1 п.Нпах, - ЗадаННЫй ДИВПазоН рЕГуЛНрования скорости;н, - граничное значение скорости, при данных значениях диапазона регулирования и момента нагрузки, при которомпереходят с регулирования возбуждением на регулирование изменение иякорного напряжения, путем изменения угла управления вентилями преобразователя.Для определения положения переключателя Ответвлений аночного трансформатора,обеспечивающего наибольший коэф 11".ициентмощности, должны быть известны минимальНая Н пп, И МаКСИМаЛЬНая О,х...

Номер патента: 302733

Опубликовано: 01.01.1971

Авторы: Давидович, Хейфиц

МПК: G06G 7/62

Метки: моделирования, постоянном, токе, трансформатора

...гпя передается от первичных з ко вторичным 17, 18, и токи тельное направление, показаш 1 20 стрелками Примем, что сопротивление резистора 1125 Йх - и" В (3)Это условие, хотя и це является принципиальным, но удобно и всегда может быть выполнено с помощью внешних добавочных ре- ЗО зисторов.(5) (6) (7) (8) 4,=А;, 2 - ПЙ г Й 2 - П Йб или окончательно 1 Лб - 1 гп 1и(9) 1 г - п 1 4 40 или окончательно Коэффициенты передачи по току обмотокуправления примем равными для обмоток управлени 11 1,4, 7, 811, - 114 - 1 г 2, - 12 - Ю(4) для обмоток управления 5, 9, 6,ственноР 44 =3 и Практически эти условия всегда могут быть выполнены,Напряжение на выходе магнитного усилителя 2 равно 1.1 МУ- 1/ г + (1 г + 1 у.)Ь. 1 г+1 гП Ж 7"С другой стороны это...

Номер патента: 304609

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Научно, Хейфиц

МПК: G06G 7/62

Метки: моделирования, поворотол, трансформатора, фазовым

...В цем Выко; одц 10 из уси.ителеи ч р 3цо.лдцие.ьцо 1)клнч нц 1 е рсзисор и ;)Вый шу)г сосдицсц с Вк 5 ными за)кимцмц и0 ВКОд 1,"1 и 1)азов)30 р)3 и)аОцсГО эле)сита,Выкод котороО цо;кл)0 ец к одном) из и;о;)13 иОРО: 0С 5113 Ге,1; 3.0,1 310 РОГО ф 3 3 цовораив 1 Оц.10 эгз 1 ец 1 цодклн 1 С)3 ь кВот)м ц 11 ц Гм, а с 0 13 ы кодь 1 О.дццць ( ц).Ры) 1)Холом 1)тОР 010 3 сиг 1 итег 151, цо;кгц:1:иногоо через цос.)дов;)тл)О седицсццые Втор:балласп)ый р:3 стор и 3 Орой ц 1 г к 131),Одным за 5 к 3 зам и В.,одам третьеО )Во 0 ор,)чиваннце о элеме г и, Выкод которн 0 соедиЦЕЦ СО В.ОДО., ЦЕРВ 010 ) СИ;ИТ.Г 1; ВКО 1 СГвсртого фазоповора шваюцего элемсга цодключсны ко Второму шуцту, а его Выкоды 00 едицецы со Вторым 3)кодг)3 первого )с:,лиляЭто...

Номер патента: 316080

Опубликовано: 01.01.1971

Автор: Тумаков

МПК: G05B 23/02

Метки: крепления, обмотки, прочности, стержне, трансформатора

...ыми п лля и натем оно ной с межд ра Известны газовые реле для контроля прочности крепления обмотки на стержне трансформатора, установленного на электродуговых сталеплавильных печах. Газовые реле срабатывают при скоплении газа в резервуаре реле. Однако такие реле недостаточно надежны. При ослаблении крепления обмотки на стержне трансформатора развиваются электродинамические усилия, которые могут разрушить изоляцию проводников, что приводит к витковому короткому замыканию и разрушению проводников, Газовое реле, установленное на трансформаторе, не сигнализирует о наличии ослабления крепления обмоток.Предлагаемое устройство с целью повышения надежности в работе снабжено подпружипенной тягой, связанной с подвижным контактом и закрепленной...

Номер патента: 318122

Опубликовано: 01.01.1971

Автор: Волков

МПК: H02K 1/00

Метки: вращающегося, ограничитель, поворота, трансформатора, угла

...име няет техники применяют. ) угла поворота, Так, ающих устройствах абов распространены трансформаторы.угла поворота и преыводных концов роти и долговечности я ограничитель ново. ор 3. Вправс на определен- ичности поло- о оси ротораупирается в ыточки, ограНа роторе 1 закреплен стоили влево ротор поворачиваетсяный угол, зависящий от эксцентримения оси выточки относительСтопор 3 при вращении роторцилиндрическую поверхность 4 вничивая поворот ротора. твуы шие ограни изготовление удностя ми. - упростить чители коних связано нструк 15 ет Огранися трансфотор, вал котом, отличния констрна эксцентповерхностпорным элротора. ается тем, ч на эксцентрич поверхность порным элем женин ротора тое устройств зображено н родольном и то в корпусе ста...

Номер патента: 325663

Опубликовано: 01.01.1972

Авторы: Беличенко, Дордий, Зинченко, Михайлов, Новочеркасский

МПК: H02H 7/04

Метки: включения, силового, трансформатора, фиксации

...нели нейный участок вольт-амперцой характеристики, где показатель степенной функции л значительно больше единицы, Следовательно, и амплитуда напряжения ца выходе схемы сравнения 1 в момент максимума тока прц 25 включении силового трансформатора на холостой ход значительно больше, чем при коротком замыкании. Это отличие фиксирует релейный элемент 1 за счет соответствующего выбора уставки срабатывания.= Иаф = Паз = аф аУ+ - Ьт(1 г= 1,2,3.), 2 Состивигсль Л. Корнеева Тскрсд А. Каыышникова Редактор Т. Загребельная Корректор Л, Бадылама Заказ 430/4 Изд. Мо 29 Тираж 448 ПодписноеЦ 1 ИИПИ Козгитста ио делам изобретений и открытий при Совете Министров СССРМосква, К, Раушская паб., д. 4/5 Типография,р. Сапунова, 2 В случае включения...

Номер патента: 339969

Опубликовано: 01.01.1972

Авторы: Колмаков, Потапов

МПК: H01F 27/00

Метки: корпус, трансформатора

...электр оизоляционные свойства между выводамиобмоток во влажной среде.Цель изобретения - повышение электрической прочности трансформатора в условиях 1повышенной влажности,Достигается это тем, что внутренняя поверхность,крышки снабжена конусообразнымвыступом с кольцевыми сквозными пазами, ав местах ввода выводов трансформатора образованы полости для остаточных воздушныхвключений,За время полимеризацнн происхо пение воздуха из катушки и усадка да. Скапливающийся под крышкой вследствие конусности поверхности рается около отверстий 4. Так ка О компаунда в пазах 7 выше уровня да и воздушных включений, находя крышкой 2, то вытеснение воздуха п через зазор между отверстиями 4 и 5 за счет снижения уровня компау 5 зах 7. В результате наблюдается...

Номер патента: 350607

Опубликовано: 01.01.1972

Авторы: Серво, Христенко

МПК: B23K 9/10

Метки: включения, выключения, сварочного, трансформатора

...через контакты теплового реле 9 и блокировочные контакты 7.При замыкании электрода со свариваемой деталью, сопротивление вторичной обмотки сварочного трансформатора 10 шунтируется бесконечно малым сопротивлением, вследствие чего на токовой обмотке 5 реле 4 падает все напряжение, снимаемое со вторичной обмотки трансформатора 3 и на катушке возникает импульс тока значительной величины, который вызывает срабатывание реле 4. После возникновения импульса тока и начала притягивания якоря реле токовая обмотка 5 реле 4 остается включенной до тех пор пока не замкнутся н. о. контакты 7, включающие обмотку 8 напряжения через контакты теплового реле 9 на вторичную обмотку трансформатора 3 и реле сработает. После срабатывания реле его н.о. контакты б...

Номер патента: 393698

Опубликовано: 01.01.1973

Авторы: Москалев, Орлов, Синюгин, Тараев

МПК: G01R 29/20

Метки: измерительного, коэффициента, трансформатора, трансформации

...напряжения, амплитуда которых пропорциональна синусу и косинусу угла поворота вала. Напряжение, амплитуда которого пропорциональна косинусу угла поворота, вала, через усилитель 4 с единичным коэффициентом усиления по напряжению поступает на первичную обмотку измеряемого трансформатора 5 и па вход фазовращателя 6. Фазовращатель 6 осуществляет сдвиг по фазе поступающего напряжения на угол в . Полученное напряже 2ние затем подается на делитель напряжения 7, с выхода которого снимается напряжение, уменьшенное в соответствии с установленным коэффициентом деления, Выход делителя напряжения 7, вторичная обмотка измеряемого трансформатора 5 и синусная выходная обмотка СКВТ 2 соединены так, что на входе нуль-органа 8 формируется напряжение,...

Номер патента: 393793

Опубликовано: 01.01.1973

Авторы: Поль, Троценко

МПК: H02H 3/28, H02H 7/04

Метки: двухобмоточного, защиты, трансформатора

...11 через диод 14 на вход 18 УСФ и от обмотки 10 через диод 15 на вход 19 УСФ, а в другой полупериод от обмотки б или 10 соответственно через диоды 12 или 13 на вход 18 УСФ и от обмоток 11 или 7 соответственно через диоды 16 или 17 на вход 19 УСФ. Поэтому на выходе 24 УСФ сигнала не будет, а следовательно, и не будет его на выходе 31 УБОАС, т. е. защита не работает, При коротком замыкании в зоне, ограниченной трансформаторами тока 2 и 3, и при наличии двухстороннего питания в каждый из полупериодов тока короткого замыкания сигнал будет только на одном из входов УСФ, т. е. в один из полупериодов отрицательный потенциал поступает на вход 18 УСФ через диоды 12, 13, 14 соответственно от обмоток б, 10, 11, а в другой полупериод на вход 19...
