Номер патента: 1080938

Опубликовано: 23.03.1984

Автор: Зюбин

МПК: B23K 9/10

Метки: коммутации, сварочного, трансформатора

...входньм зажимам устройства, схему управления коммутирующим элементом, трансформатор сигналазапуска и генератор импульсов, состоящий из разрядного элемента, конденсатора, резистора и выпрямительного элемента Г 2 3.Однако известное устройство неудовлетворяет требованиям электробезопасности без ограничения напряжения холостого хода, так как частота импульсов запуска, формируемыхза счет разряда конденсатора черезпервичную обмотку сварочного транс-форматора с большэй индуктивностьюнезначительна. Незначительна и надежность возбуждения дуги, так какформируется лишь один импульс запуска, за время действия положительной полуволны питающего напряжения.Цель изобретения - повышениеэлектробезопасности при одновременномулучшении надежности возбуждения...

Номер патента: 1086495

Опубликовано: 15.04.1984

Авторы: Ванин, Мухин, Полянский

МПК: H01F 38/32, H02H 3/28

Метки: компенсатор, погрешности, трансформатора

...компенсатор погрешности трансформаторного тока, содержащий преобразователь ток-напряжение, вход которого предназначен для подключения ко вторичной обмотке трансформатора тока, а выход соединен со вторым входом выходного сумматора, первый вход которого соединен с выходом блока нелинейности, а выход связан с входом сумматора-интегратора, дополнительно введены входной сумматор и фильтр низкой частоты, выполненншй на операционном усилителе, при этом выход преобразователя ток-напряжение соединен с первым входом входного сумматора, второй вход которого соединен с выходом сумматора-интегратора, а выход - с входом блока нелинейности, и входом фильтра низкой . частоты, выход которого соединен с первым входом сумматора-интегратора, второй вход...

Номер патента: 1086497

Опубликовано: 15.04.1984

Авторы: Жгутов, Засыпкин, Рогачевский, Шафир

МПК: H02H 7/04

Метки: дифференциальной, защиты, силового, трансформатора

...то же, для защиты трехфазного силового трансформатора.Устройство содержит датчики тока 1 и 2, установленные в параллельных ветвях обмотки и выполненные в виде трансформаторов с первичной и вторичной обмотками, первый суммирующий блок 3, подключенный ко вторичным обмоткам датчиков 1 и 2, второй суммирующий блок 4, блок сравнения 5, блок настройки 6, реагирующий орган 7. Второй суммирующий блок 4.включается на сумму токов параллельних ветвей обмотки трансформатора. В схемах на фиг. 2 и 3 вместо него используется датчик така 8, подключенный к фазному выводу обмотки и являющийся эквивалентом второгосуммирующего блока.Выходы датчиков тока 1 и 2 подключены к разнополярным входам первого,"суммирующего блока 3, в котором сигналы указанных...

Номер патента: 1086548

Опубликовано: 15.04.1984

Авторы: Джус, Усенко

МПК: H02P 13/24

Метки: выпрямителем, диодным, первичной, питающего, регулируемым, стороне, трансформатора

...компаратором, причем к 55 входу компаратора подключены выходы обоих выпрямителей, а дополнительный выпрямитель входом подключен к вторичной обмотке дополительного трансформатора, первичная об мотка которого соединена с сетью, выход компаратора соединен с первыми входами элементов И, вторые входы которых соединены с выходом блока регулирования, Ь выходы элементов И 65 соединены с управляющими входами сетевых транзисторов.На фиг. 1 представлена схема предлагаемого устройства 1 на Фиг. 2 диаграммы, поясняющие его работу,ТрансФорматор 1 первичной обмот", кой соединен с сетью через два .нстречно последовательных сетевых транзистора 2 и 3, шунтированных встречно диодами 4 и 5.Параллельноперничной обмотке трансформатора аналогично сетевым...

Номер патента: 1088897

Опубликовано: 30.04.1984

Авторы: Михеев, Рыбаков, Утляков

МПК: B23K 9/10

Метки: ограничения, сварочного, трансформатора, хода, холостого

...устройства для ограничения напряжения холостого хода сварочного трансформатора,Устройство содержит выпрямитель1, являющийся первым вспомогательным источником питания, подсоединенный к зажимам сети и питающийцепь управления тиристорного коммутатора 2, зашунтированного защитнойЯС-цепочкой, состоящей из резистора 3 и конденсатора 4. В цепь вторичной обмотки сварочного трансформатора 5 включены дроссель б, служащий для регулирования сварочноготока,. свариваемый объект 7 и электрод 8. В цепь вторичной обмоткисварочного трансформатора 5 вклю-чен трансформатор 9 тока, вторичнаяобмотка которого подключена к выпрямителю 10 - второму. вспомогательному источнику питания. Плюс выпрямителя 1 через конденсатор 11,.зашунтированный резистором 12,...

Номер патента: 1089638

Опубликовано: 30.04.1984

Авторы: Красуцкий, Мирошниченко, Рудюк, Своеглазова

МПК: H01F 27/26

Метки: магнитопровод, трансформатора, шихтованный

...пряжки, и зафиксированы фиксатором 2 3.55К недостаткам известного магнитолровода следует отнести то, что для получения монолитной конструкции, Отвечающей расчету электромагнитной характеристики, стержни магнитопровода стягивают ДО получения соот Вет ст Вующего удельного цавления 1,-6 кг/см, Однако,как2показал опыт зксллуатации -,: - ансформаторов с бандажированным мьгнито- ПРО ВОДО М В УСЛОВИЯХ С ПОВЬгЛЭНН ОИ вибрацией . Их. Магнитные характеристики со временем ухудшаются. Кроме того, увеличивается шум прн работе трансформатора, повышается темпе" ратура нагрева магнитопрогодов.,а б аНДаж г ВЫПОЛНЕННЫЙ ИЗ ЛЕНТЫ процессе эксплуатации при ;:= , ратурньгх колебаниЯХ и Вибрацик имеет весьма низкую надежность, поскольку не может...

Номер патента: 1089718

Опубликовано: 30.04.1984

Авторы: Левин, Сингаевский, Янюк

МПК: H02K 15/06

Метки: сборки, трансформатора

...пластин из электротехническойстали двух частей магнитоправода, фсборку пластин одной части магнитспровода, установку на ней обмотки,набивку пластин другой части магни-"топровада в обмотку с соединением,торцов пластин и крепление магнитапровода, перед набивкой плас.тинна одну часть магнитопровода в месГтах сопряжения с другой частью устанавливают изоляционную прокладку,а при набивке пластин другой частимагнитопровода на первичную обмоткуподают напряжение, при котором токв обмотке составляет 10-15% от токахолостого хода. На фиг. 1 показан трансформатор в процессе набивки пластин в обмотку;на фиг. 2 - схема соединения катушекпервичной обмотки при набивке пластин; на фиг, 3 - собранный трансформатор; на фиг. 4 - схема соединения обмотки...

Номер патента: 1091272

Опубликовано: 07.05.1984

Автор: Бороденко

МПК: H02H 3/28

Метки: блокировки, дифференциальной, защиты, трансформатора

...26-28. Причем выхацпервого элемента И 25, выход второгоэлемента 27 выдержки времени и выходтретьего элемента 28 выдержки являются соответственно первыми, вторымии третьими выходами формирователя,соединенными с входами второго элемента И 29, входящего в блок 3 совпадения,На фиг.3-6 показаны дифферехгцисл:ный ток 30 в первичной обмотке трансреактора, напряжение 31 на вторичнойобмотке, импульсы 32, форггируемыефармроватРлем 2 при дастюкени 1 током.20максимальных значений запугк эле мента Быдержки Бремени и храр 21 ировэниехмгу 1.сохз 1 хереэ Бремя ь. = 94 мс гослегчаксимума така 33 и 34 саотвеГстБен хно; снгЯБ 1,зэ на выходе блока савп" " 3 д.-.гия, СИГННЛ За На ВЫХОде рас 11112 р 11.,.Олуволн тока равны 10 м., а прибрас.;сах;"аа...

Номер патента: 1094076

Опубликовано: 23.05.1984

Авторы: Кислякова, Савкина

МПК: H01F 27/36

Метки: тороидального, трансформатора, экран, электростатический

...развиваемые токами смещения, пропорциональны значениям этих токов, т.е.дРфипс РсоЙСи, следовательно, паразитные напряжения, индуктируемые этими помехамийфЦ юц Умузпропорционапьны второй производной значения электрического поля по времениЙ Г0а фщ "щфРф 1 2йс Для периодических функций это означает пропорпиональность параэитного напряжения У квадрату частоты тока, питающего трансформатор.Наиболее близким к предлагаемому по технической сущности и достигаемо" му результату является экранирующее устройство, учитывающее индуктивность экранирующей обмотки, которая наматывается в нем на магнитопровод с первичной обмоткой н выполняется из любого числа пар единичных кольцевых разомкнутых витков, Начала четных витков и концы нечетных витков элект...

Номер патента: 1095154

Опубликовано: 30.05.1984

Авторы: Поскребышев, Туманов

МПК: G05F 1/30

Метки: нагрузкой, трансформатора

...обмоткой 29 силового трансформатора, входные выводы А,В,С,О и выходные выводы б, Ь, с.На фиг.2 и 3 показаны временные диаграммы, поясняющие работу устройства при изменении напряжения на нагрузке на примере переключения механическим избирателем четных отводов секционированной обмотки силового25 трансформатора (фиг,2) и путем перевода вольтодобавочных трансформато ров в различные режимы работы(фиг,3).Устройство работает следующим образом.В переходном статическом режиме работы подвижными контактами 8 и 9 основного переключателя - механического избирателя коммутируются 35 отводы 4 и 5 первичной секционированной обмотки 2 силового трансформатора 1 соответственно. Причем ВТ 11 работает в режиме "Противо-ЭДС 1", :а 10 в режиме...

Номер патента: 1095294

Опубликовано: 30.05.1984

Авторы: Добродеев, Курицын

МПК: H02H 3/28

Метки: дифференциальной, защиты, трансформатора

...режиме работы трансформатора. Входом блока 9 служит вход первого полосового фильтра 12 первой гармоники напряжения сети, Выход первого полосового фильтра 12 подключен к входу второго полосового фильтра 13 первой гармоники и первому сумматору 14. К выходу сумматора 14 подключен вход пятого полосового фильтра 15 второй гармоники и первый вход пятого сумматора 16. Выходы Фильтров 13 и 15 подключены к вторым нходам сумматоров 14 и 16. Выход сумматора 16 подключен к входу первого блока 17 формиронания модуля, выход которого соединен с входом перврго бло ка 18 преобразования максимальных значений.Блок 10 формирует сигнал торможения, соответствующий приращению второй гармоники дифференциального сиг нала в переходном режиме работы...

Номер патента: 1095298

Опубликовано: 30.05.1984

Авторы: Бердов, Середин

МПК: H02H 7/045

Метки: дифференциальной, защиты, силового, трансформатора

...блока сравнения, выход которого подключен к второму реагирующему органу 21.Длительность импульсов на выходе второго формирователя прямоугольных импульсов 10 равна времени, в течение которого дифференциальный ток при КЗ превышает заданный уровень замера. По первой цепи, подсоединенной к выходу второго формирователя прямоугольных импульсов, содержащей последовательно соединенные первый элемент ЗАПРЕТ 15, первый преобразоваТель 17 длительности импульсов в пропорциональное напряжение и элемент памяти 18, проходят импульсы, существующие только в течение второго периода от момента возникновения КЗ. Это достигается соответствующей настройкой второго элемента времени 11, включенного в цепи управления первого элемента ЗАПРЕТ 15. Наибольшая...

Номер патента: 1096707

Опубликовано: 07.06.1984

Автор: Царев

МПК: H01F 27/26

Метки: магнитопровод, трансформатора

...направления магнитного потока увеличиваютсяв несколько раз.Наиболее близким предлагаемомупо своей технической сущности явля- З 5ется магнитопровод трансформатора,содержащий витое нижнее ярмо с плитой, стержни и витое верхнее ярмо сплитой, скрепленные между собой посредством шпилек, шайб и гаек 21. 40Однако известные устройства имеютнедостатки.Целью изобретения является повышение надежности и срока службы устройства за счет обеспечения радиальной фиксации опрессовки пакетов ярммагнитопровода и уменьшения потерь.Поставленная цель достигается тем,что в магнитопроводе трансформатора,содержащем стержни, верхнее и нижнее .50витые ярма, плиты, установленные на ярмах и скрепленные между собой шпильками, шайбами и гайками, расположенными между...

Номер патента: 1098060

Опубликовано: 15.06.1984

Автор: Соколик

МПК: H01F 38/32, H02H 3/28

Метки: коррекции, одноступенчатого, погрешности, трансформатора

...резисторуНа чертеже изображена блок-схема предлагаемого устройства коррекции погрешности трансформатора тока,Устройство содержит резистор 1, включенный во вторичную цепь ТТ последовательно с его нагрузкой, дополнительный резистор 2, включенный параллельно вторичной обмотке ТТ, интегросуммачор 3, усилитель- интегратор 4, нелинейный функциональный преобразователь 5, усилитель-сумматор 6, дифференциаторсумматор 8, причем вход интегросумматора 3 подключен параллельно резистору 1, вход усилителя-интегратора 4 подключен параллельнодополнительному резистору 2, один иэ входов нелинейного функционального преобразователя 5 подключен к выходу интегросумматора 3, другой вход нелинейного функционального преобразователя 5 подключен к выходу...

Номер патента: 1098706

Опубликовано: 23.06.1984

Авторы: Агабалаев, Газарьянц, Григорьян, Лобков, Таирли

МПК: B23K 9/10

Метки: ограничения, сварочного, трансформатора, хода, холостого

...чертеже показана схема устройства.Устройство включает сварочный трансформатор 1, конденсатор 2, электромагнитное реле 3, тепловое реле 4, автотрансформатор 5, электрод 6, свариваемое изделие 7, контакты 8 -, 11 электромагнитного реле и контакт 12 теплового реле.При этом последовательно первичной обмотке сварочного трансформатора присоединены конденсатор 2, параллельно которому включен контакт 8 электромагнитного реле 3. Это реле соединено последовательно с тепловым реле 4, зашунтированным контактом 12, и контактом 9 электромагнитного реле 3. Вся цепочка 1подключена к вторичной обмотке сварочного трансформатора 1. Автотрансформатор 5 соединен одним концом с одним концом обмотки реле 3, а другим концом через контакт 10 с другим концом...

Номер патента: 1099332

Опубликовано: 23.06.1984

Авторы: Засыпкин, Кужеков, Магомедханов, Негримовский

МПК: H01H 69/01

Метки: защиты, испытания, релейной, силового, трансформатора

...полупроводниковые диоды, подключенные к испытуемой защите,. в цепь источника промышленной частоты дополнительно включен реактивный элемент, полупроводниковый диод в рабочей цепи выПолнен управляемым с блоком формирования управляющих импульсов, блоками управления и настройки, при этом блок настройки, состоит из источника стабилизированного постоянного напряжения, подключенного через два потенциометра сосответственно к входуинтегрирующего усилителя и к еговходу задания начального напряжения, а выход интегрирующего усилителячерез блок нелинейности подключен квходу суммирующего усилителя, к второму входу которого подключен источник опорного напряжения, а выход суммирующего усилителя через нуль-индикатор и выходной орган подключен...

Номер патента: 1101911

Опубликовано: 07.07.1984

Авторы: Строганов, Чунихин

МПК: H01F 38/28

Метки: измерительного, переходном, погрешности, режиме, трансформатора

...тока. Кроме того, силовой шунт требует обязательного заземления, что исключает его применение в цепях под высоким потенциалом.Отсутствуют также и образцовые трансформаторы тока, предназначенные для измерений в переходном режиме, которые могут быть использованы в рассматриваемой схеме,Цель изобретения - повышение точности измерения погрешности трансформатора тока,Для достижения цели согласно способу определения погрешности измерительного трансформатора тока в переходном режиме, имеющему магнитопровод с немагнитным зазором, на котором размещены первичная и вторичная обмотки, включающем осциллографирование первичного тока трансформатора в переходном режиме, на магнитопровод дополнительно наматывают измерительную обмотку, с ее...

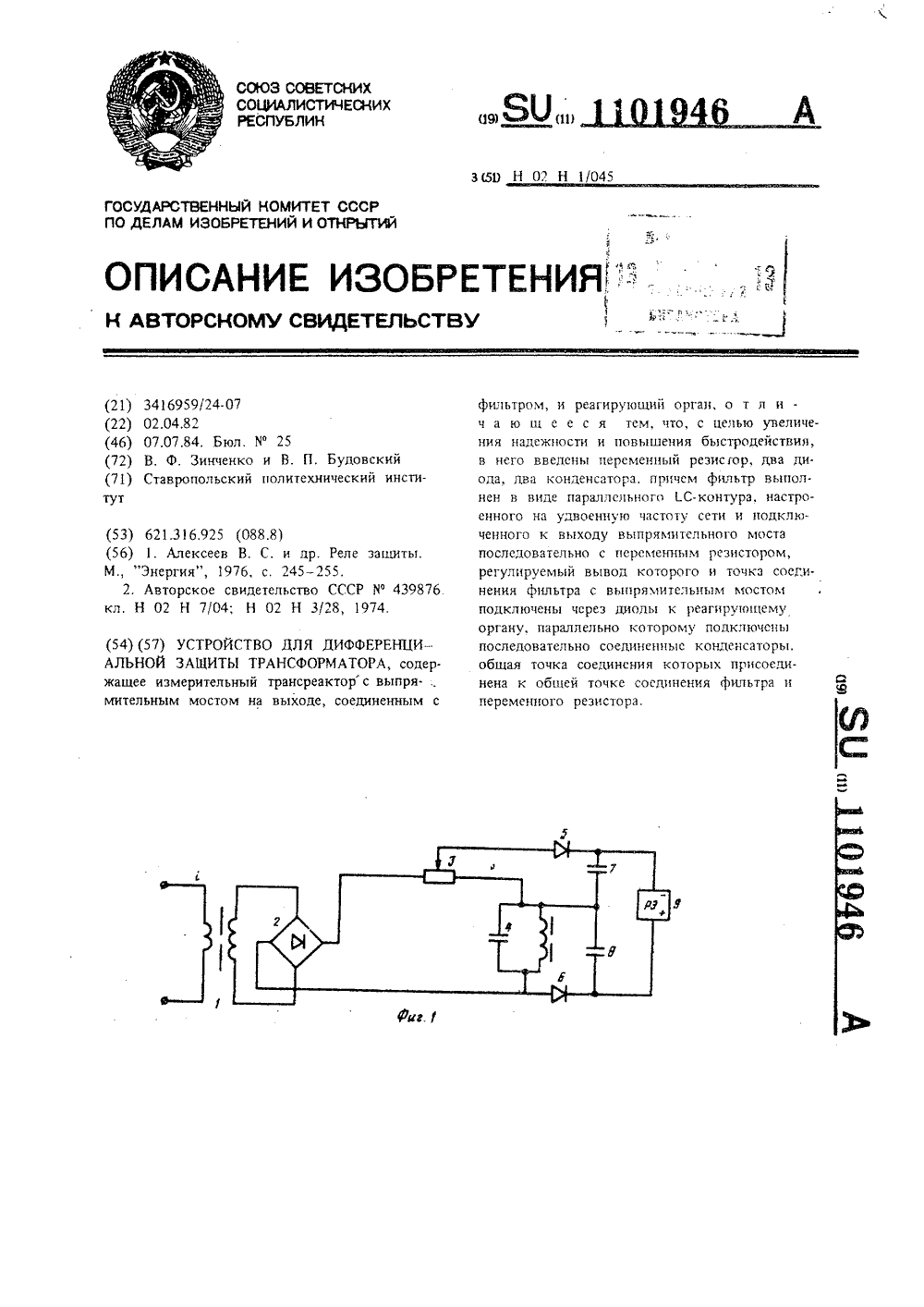

Номер патента: 1101946

Опубликовано: 07.07.1984

Авторы: Будовский, Зинченко

МПК: H02H 7/045

Метки: дифференциальной, защиты, трансформатора

...амплитуда сигнала на Вы)сед(фильтра зависит от амплитуды с(гирла цаВхйде фильтра. ИспользОВание с)й 1 ьтра перВой гармоники занижает быстрсдействиереле при значительной добротности фильтра,необходимой для обеспечения требуемой избирательности фильтра.Цель изобретения - повышение надежности работы устройства и увеличение бьсгро.действия его работы.Поставленная цель достигается тем, чтоВ устройс во для дифференциальной зашй(гытрансформатора, содержащее изме 1 энтельный.,трансформатор с выпрямительцым мостсмца выходе, соединенным с фильтром, и ре.агирующий орган, введены переменный резистор, два диода, два конденсатора, .при.чем фильтр выполнен в виде г(араллель.ногоС-контура, настроенного на удвоене(уо "5частоту сети и подкщоченного к...

Номер патента: 1101965

Опубликовано: 07.07.1984

Автор: Баркан

МПК: H02J 3/12

Метки: связи, трансформатора

...от планового и не бу Одут использоваться возможностиповьппения его экономичности. Эти возможности могут быть использованыпри наличии централизованной системыуправления, базирующейся на основе 25общесистемной информации.Целью изобретения является повышение экономичности работы электрической сети.Поставленная цель достигается тем, зочто согласно способу автоматическогорегулирования напряжения трансформато.ра связи, регулируемого под нагрузкой и связывающего питающую сетьэнергосистемы с межсистемной сетьюболее высокого напряжения путем изменения кбэффициента трансформациитрансформатора в зависимости от напряжения на шинах источника, измеряютнапряжение генерирующего узла, напряжение в котором максимально, и реактивную мощность...

Номер патента: 1102029

Опубликовано: 07.07.1984

Автор: Чернов

МПК: H03K 7/08

Метки: выходного, дифференциального, преобразования, сигнала, трансформатора, широтно-импульсный

...являютсязначительные погрешности, малое быстродействие и большая сложность из-завысокочастотныхстабилизатора и выпрямителя.Наиболее близким по техническойсущности к изобретению является преобразователь выходного сигнала дифференциального трансформатора в широтно-импульсный, содержащий источникпеременного напряжения,. первая шинакоторого подключена к входу дифференциального трансформатора и входуфазосдвигающей цепи, а вторая шина в . к второму входу дифференциального трансформатора, и элемент сравнения, выход которого подключен к 25входу элемента совпадений, второйэлемент сравнения и вторую Фазосдвигающую цепь Г 23Недостатком этого устройстваявляется значительная погрешность,вызванная различным дрейфом нуля элементов сравнения.Цель...

Номер патента: 1108515

Опубликовано: 15.08.1984

Авторы: Амромин, Пестряева, Рогацкин, Стальмахович

МПК: H01F 27/28

Метки: вентильная, обмотка, преобразовательного, трансформатора

...между этими катушками аналогично переходам, выполняемымв катушках из проводов в соответствиес известной, так как это потребовало бы не только существенногоувеличения размера радиального канала, но для выполнения транспозициитребуется перекрещивание отводов,что осуществляется просто на проводах, а на ленточных обмотках возможно только при специальной фигурноьконструкции перемычек и требуетспециальной технологии пайки,Цель изобретения - снижение расхода материалов, а также упрощениеконструкции и повьппение надежноститрансформатора,Цель достигается тем, что вентильная обмотка преобразовательного трансформатора, содержащая две части, одна из которых соединена в звезду и содержит две параллельные ветви, а другая - в треугольник и...

Номер патента: 1108524

Опубликовано: 15.08.1984

Автор: Кунах

МПК: H01H 21/36

Метки: переключателя, привод, силового, трансформатора

...с хвостовиком соответствующей защелки в зависимости от направления вращения.На фиг. 1 показан привод, общий вид; на фиг. 2 - блокирующие элементы датчика положения в рабочем не конечном) положении; на фиг, 3 - ме- б 5 ханиэмы расцепления и блокировки,разрез.Привод состоит из электродвигателя 1, ведущего вала с ведущим колесом 2, ведомого колеса 3, свободносидящего на выходном валу 4 приводаи несущего ось 5, на которой однанад другой свободно расположены двезащелки б, связанные между собой пружиной 7, расположенной на этой жеоси, которая закреплена во втулке 8,жестко связанной с ведомым колесом Э,механизма 9 блокировки и датчика 10положения с упором 11 и шестерней 12,Ось 5 защелки б с пружиной 7 и втулка 8 составляют механизм...

Номер патента: 1108551

Опубликовано: 15.08.1984

Автор: Кузник

МПК: H02H 7/04

Метки: высшего, защиты, короткозамыкателем, отделителем, резервной, стороне, трансформатора

...выводу резистора 15, а коллектор - к катушке выходного реле 17 отключения отделителя Через контакты 18газовой защиты трансформатора 2 кцепи резистора 13, конденсатора 14и шунтирующего резистора 15 подключенвыпрямитель 19 источника оператив3 , 11ного питания. Трансформатор 20собственных нужд подключен через диод 21, конденсатор 22 с подключеннымк нему через замыкающие контакты 23короткоэамыкателем 3 и замыкающиеконтакты 24 выходного реле 17 к катушке 25 отключения отделителя 4. Диоды 12 имеют токи утечки не.менее тока срабатывания выходного реле . отключения отделителя, деленного на 10коэффициент усиления транзисторареле времени отключения отделителя.,Устройство работает:следующим образом.При к.з. на трансформаторе 2 или 15в его...

Номер патента: 1114999

Опубликовано: 23.09.1984

Авторы: Кондратюк, Копшин, Сидляренко

МПК: G01R 35/02

Метки: испытания, трансформатора

...прибор сравнения, входы которого соединены с вторичной обмоткой опорного трансформатора тока и клеммами для подключения вторичной обмотки испытуемого трансфор-. матора тока, регулятор напряжения, основной нагрузочный трансформатор. выход которого соединен с клеммами для подключения первичной обмотки испытуемого трансформатора тока и ,потенциальным выводом источника ,высокого напряжения, введены дополни тельный нагрузочный трансформатор, вторичная обмотка которого соединена с первичной обмоткой опорного трансформатора тока, высоковольтный разделительный трансформатор вторичная обмотка которого соединена с первичной обмоткой основного нагрузочного трансформатора, а вторичная - с выходом регулятора напряжения, и вольтодобавочный блок,...

Номер патента: 1116464

Опубликовано: 30.09.1984

Авторы: Бабченко, Хаджинов, Штанько

МПК: H01B 19/02

Метки: активной, изоляции, пропитки, силового, трансформатора, части

...вакуум-сушильный шкаф, снабженный трубопроводами для подачи масла и форсунками для его распыления; на фиг, 2 - сечение трубопровода и чередование угла наклона, установленных на нем форсунок.В вакуум-сушильный шкаф 1, в котором устанавливают активную часть трансформатора (условно не показана), по трубо. проводу 2 подают трансформаторное масло, Последнее, поступая в дополнительный трубопровод 3, расположенный, например, по периметру шкафа 1, ниже входного отверстия вакуум-провода 4, распыляется через форсунки 5 до мелкодисперсного состояния, причем с целью обеспечения оптимального туманообразного состояния распыление масла производят под давлением 6 - 8 атм.Далее, согласно известному технологическому циклу, осушествляют пропитку...

Номер патента: 1116466

Опубликовано: 30.09.1984

Авторы: Крысенко, Пуйло, Суханов, Чайковский, Шевченко

МПК: H01F 27/24

Метки: магнитопровод, трансформатора, шихтованный

...транспортной массы и габаритов ярма магнитопровода выполнены с возможностью разъема в плоскости, перпендикулярной оси стержней 1.Недостатком такой конструкции является то, что она позволяет увеличить единичную мощность трансформатора всего на 10 - 15 вй и выполнена стыковой, что приводит к значительным токам холостого хода.Наиболее близок к предлагаемому шихтованный магнитопровод трансформатора, содержащий трехстержневую двухрамную 20 магнитную систему 2.Недостатком известного шихтованного магнитопровода трансформатора является ограничение единичной мощности трансформатора транспортными габаритами.25Целью изобретения является увеличение единичной мощности трансформатора, транспортируемого по частям.Поставленная цель достигается тем,...

Номер патента: 1120259

Опубликовано: 23.10.1984

Авторы: Рогачевский, Циер, Шафир

МПК: G01R 35/02

Метки: испытания, нагрев, силового, трансформатора, трехобмоточного

...которого 40 через первый прибор для измерения токов соединен с первым зажимом первой обмотки трансформатора, второй зажим которой соединен с вторым выво дом генератора, и второй прибор для измерения токов, выводы которого соединены соответственно с первым и вторым зажимами второй обмотки трансформатора, введены элемент с реактивным сопротивлением и третий прибор для измерения токов, причем первый и второй зажимы третьей обмотки трансФорматора соединены один с другим через последовательно соединенные элемент с реактивным сопротивлением и третий прибор для измерения токов,В качестве элемента с реактивным сопротивлением Х используется катушка индуктивности, если ХО, и конденсатор, если ХО, при этом Х рассчитывают по Формуле ЬО5 юФхаЕЦООд...

Номер патента: 1120440

Опубликовано: 23.10.1984

Автор: Линт

МПК: H02H 7/04

Метки: дифференциальной, защиты, трансформатора

...при внешнем коротком замыканиив дифференциальной цепи появляетсянебапанс, обусловленный различной передачей трансформаторами тока свободных составляющих с частотой, вышеноминальной,Полный ток небалансапри этом может значительно превышатьзначение, необходимое для срабатывания реле защиты.Таким образом, для известного устройства характерна недостаточная селективность при применении трансформаторов тока с замкнутым магнитопроводом и каскадных с емкостной компенсацией тока намагничивания.Цель изобретения - повышение селективности при применении трансформаторов тока с замкнутым магнитопроводом и каскадных, с емкостной компенсацией тока намагничиванияПоставленная цель достигается тем, что в устройство для дифференциальной защиты...

Номер патента: 1132336

Опубликовано: 30.12.1984

Авторы: Алтунин, Асабин, Соловьев, Чивенков, Шлентов

МПК: H02P 13/06

Метки: нагрузкой, регулятором, трансформатора

...9 и генератора линейно изменяющегося напряжения 11.Триггер 9 имеет прямой 23 и инверсный 24 выходы, которые соединены со вторыми входами элементов И-НЕ 13, 14.32336 4 5 1 О 15 20 25 30 35 40 45 50 Компаратор 12 имеет вход 26, накоторый подают напряжение управлениядля регулирования напряжения нагрузки,Компаратор 12 имеет выход 27, который вьдает сигнал на переключениеступени регулирования, и соединенс объединенными первыми входами элементов И-НЕ 13 и 14.Элементы И-НЕ 13, 14 имеют соответственно выходы 28 и 29, которыевьдают управляющие сигналы для запуска соответствующих формирователейуправляющих импульсов 17 и 18 тиристоров 3, 4 коммутатора высшей ступени регулирования. Выходы 28, 29 соединены также, соответственно со входами...

Номер патента: 1134973

Опубликовано: 15.01.1985

Авторы: Бландова, Мирошин

МПК: H01F 41/02

Метки: радиаторами, трансформатора

...оплавление. Кроме того, при таком способе неизбежны различные дефекты (скопы, 40 раковины, отверстия, особенно у выводов), которые .ухудшают параметры трансформатора, особенно электри ческое сопротивление иэопяции, и поэтому необходимо принимать допол нительные меры по устранению этих дефектов, снижающих надежность трансформатора, что также усложняет технологию изготовления. ник, наносят изоляционный слой натрансформатор, укладывают его вобоймы и подвергают полимеризациичасть изоляционного слоя выполнена иэ термооплавляющейся пленки,из которой вырезают прокладки сотверстиями под выводы для торцовкатушки и прокладки для наружнойчасти сердечника, надевают прокладки на торцы катушки, а на верхнюючасть сердечника накладывают прокладки и...
