Односистемная дифференциальная защита преобразовательного трансформатора

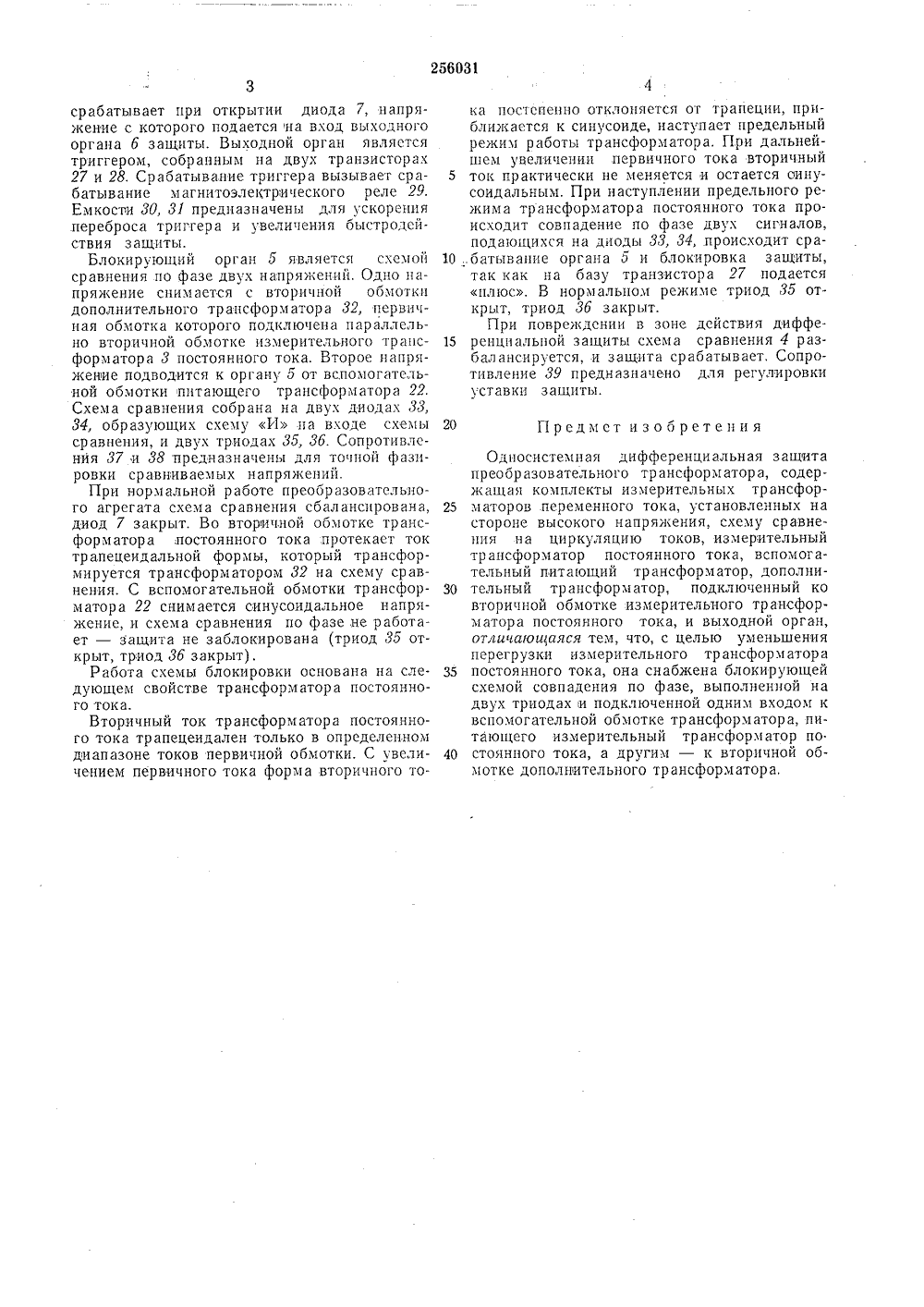

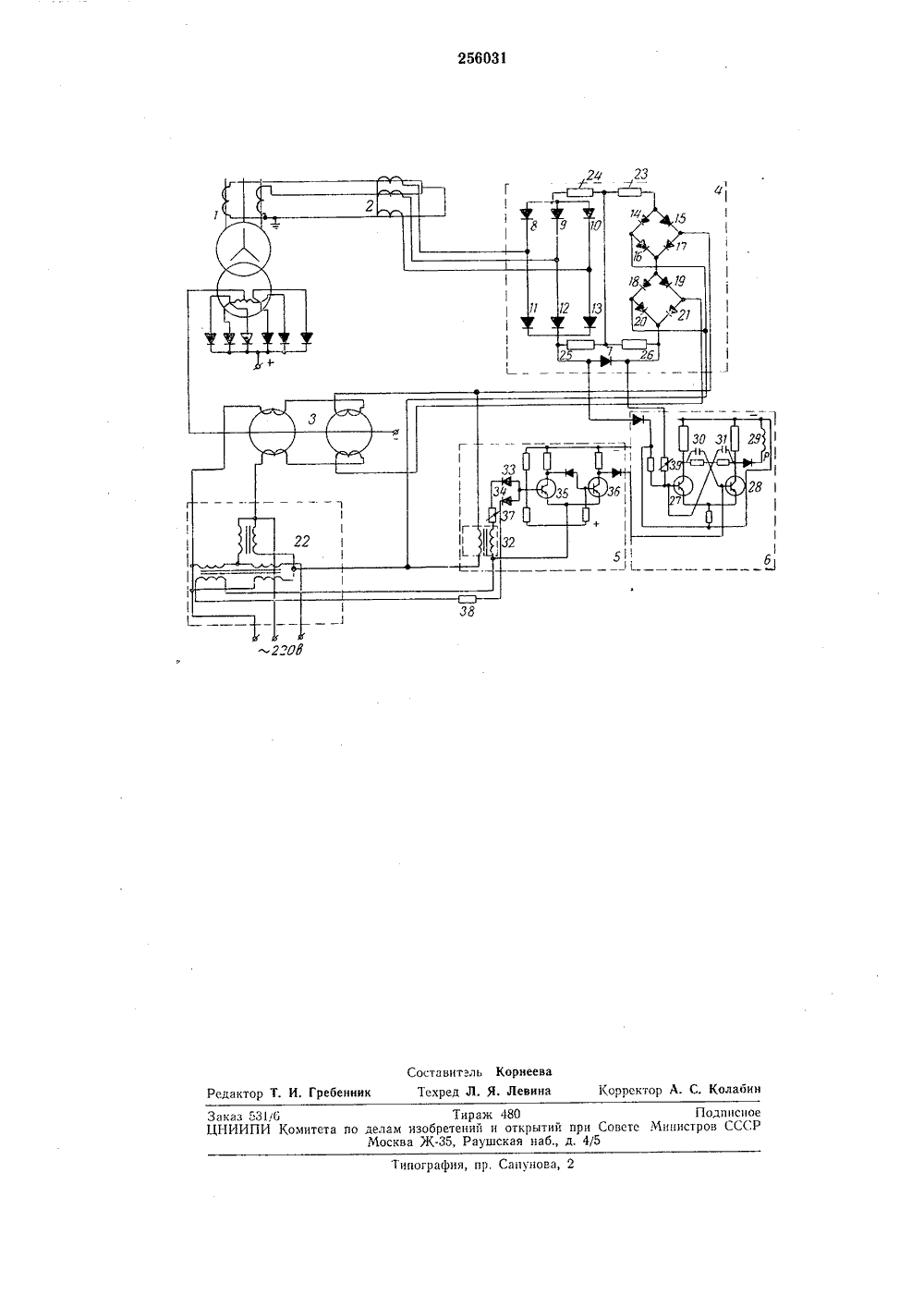

ОП ИСАН И ЕИЗОЬЕЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 256031 Союз Советских Социалистических Республик,ЧПК Н 021 т Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано 04,Х 1,1969. Бюллстснь М 34Дата опубликования описания 23.111.970 ОДНОСИСТЕМНАЯ ДИФФЕРЕНЦИАЛЬНАЯ ЗАЩИТА П РЕОБРАЗОВАТЕЛ ЬНОГО ТРАНСФОРМАТОРАИзвестны односистемные дифференциальные защиты преобразовательных трансформаторов, содержащие комплекты измерительных трансформаторов переменного тока, установленных на стороне высокого напряжения, схему сравнения на циркуляцию токов, измерительный трансформатор постоянного тока, вспомогательный питающий трансформатор, дополнительный трансформатор, подключен. ный ко вторичной обмотке измерительного трансформатора постоянного тока, и выходной орган.Предлагаемая схем а защиты позволяет уменьшить перегрузки измерительного трансформатора постоянного тока. Она отличается от известных тем, что снабжена блокирующей схемой совпадения по фазе, выполненной на двух триодах и подключенной одним входом к вспомогательной обмотке трансформатора, питающего измерительный трансформатор постоянного тока, а другим - к вторичной обмотке допол нител ьного тр ансформ атор а.На чертеже представлена принципиальная схема дифференциальной защиты преобразов ательного тр ансфор м атор а. Схем а з ащиты включает трансформатор тока 1, установленный со стороны высокого напряжения, и промежуточные трансформаторы 2, ооразующие комплект трансформатора постоянного тока 3, включенного в минус шины преобразователя, схемы сравнения 4, блокирующий орган б, выходной орган б и диод 7.Схема сравнения 4 собрана на циркуляциютоков, С моста, образованного диодами 8 - И, 5 снимается напряжение, пропорциональноесумме токов со стороны высшего напряженни силового трансформатора. Два последовательно включенных моста на диодах 14 - 17 н 18 - 21 дают напряжение, пропорциональное 10 нагрузке выпрямителя со стороны постоянного тока. Каждый из мостов получает питание от вторичной обмотки трансформатора постоянного тока 3. Трансформатор постоянного тока 3 собран по четырехкатушечной схеме с 15 питанием каждой пары обмоток от вторичныхобмоток вспомогательного трансформатора 22, собранного по схеме Скотта. Благодаря 90- градусному сдвигу напряжений на вторичных обмотках трансформатора в кривой трансфор матора постоянного тока отсутствуют провалы, Промежуточные трансформаторы 2 - быстронасыщающиеся, что обеспечивает отстройку защиты от броска намагничивающего тока при включении силового трансформа тора. Соотношение сопротивления 23 - 2 б всхеме сравнения: 30 обеспечивает 20% торможения защиты. Схемсрабатывает при открытии диода 7, напряжение с которого подается на вход выходного органа 6 защиты. Выходной орган являстся триггером, собранным на двух транзисторах 27 и 28. Срабатывание триггера вызывает срабатывание м агнитоэлектрического реле 29. Емкости 30, 31 предназначены для ускорения переброса триггера и увеличения оыстродсйствия з ащиты.Блокирующий орган 5 является схемой сравнения по фазе двух напряжений. Одно напряжение снимается с вторичной обмотки дополнительного трансформатора 32, первичная обмотка которого подключена параллельно вторичной обмотке измерительного трансформатора 3 постоянного тока. Второе напряжение подводится к органу 5 от вспомогательной обмотки питающего трансформатора 22. Схема сравнения собрана на двух диодах 33, 34, образующих схему И на входе схемы сравнения, и двух триодах 35, 36. Сопротивления 37 и 38 предназначены для точной фазировки сравниваемых напряжений.При нормальной работе преобразовательного агрегата схема сравнения сбалансирована, диод 7 закрыт. Во вторничной обмотке трансформатора,постоянного тока протекает ток трапецеидальной формы, который трансформируется трансформатором 32 на схему сравнения. С вспомогательной обмотки трансформатора 22 снимается синусоидальное напряжение, и схема сравнения по фазе не работает - защита не заблокирована (триод 35 открыт, триод 36 закрыт).Работа схемы блокировки основана на следующем свойстве трансформатора постоянного тока.Вторичный ток трансформатора постоянного тока трапецеидален только в определенном диапазоне токов первичной обмотки. С увеличением первичного тока форма вторичного тока постепенно отклоняется от трапеции, приближается к синусоиде, наступает предельный режим работы трансформатора, При дальнейшем увеличении первичного тока вторичный 5 ток практически не меняется и остается оинусоидальным, При наступлении предельного режима трансформатора постоянного тока происходит совпадение по фазе двух сигналов, подающихся на диоды 33, 34, происходит сра .батывание органа 5 и блокировка защиты,так как на оазу транзистора 27 подается плюс, В нормальном режиме триод 35 открытт, триод 36 з акр ыт.При повреждении в зоне действия диффе ренциальной защиты схема сравнения 4 разбалансируется, и защита срабатывает, Сопротивление 39 предназначено для регулировки уставки защиты.20Предмст изобретенияОдносистемная дифференциальная защитапреобразовательного трансформатора, содержащая комплекты измерительных трансфор маторов переменного тока, установленных настороне высокого напряжения, схему сравнения на циркуляцию токов, измерительный трансформатор постоянного тока, вспомогательный питающий трансформатор, дополни тельный трансформатор, подключенный ковторичной обмотке измерительного трансформатора постоянного тока, и выходной орган, отличающаяся тем, что, с целью уменьшения перегрузки измерительного трансформатора З 5 постоянного тока, она снабжена блокирующейсхемой совпадения по фазе, выполненной на двух триодах,и подключенной одним входом к вспомогательной обмотке трансформатора, питающего измерительный трансформатор по 40 стоянного тока, а другим - к вторичной обмотке дополнительного тр ансформ атор а,256031гСоставит льеевастор Т. И, Гребенник Техред Л. Я, Левина Корректор А. С. КолаоинЗаказ 53 б Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4/5 Типография, пр, Сапунов
