Патенты с меткой «трансформатора»

Номер патента: 1665417

Опубликовано: 23.07.1991

Авторы: Джабраилов, Сулейманов

МПК: H01F 41/00

Метки: многослойных, намотки, обмоток, рейка, технологическая, трансформатора

...рабочее положениетехнологической рейки в обмотке между 10слоями; на фиг,2 - разрез А - А на фиг.1; нафиг.3 - узел соединения валиков технологической рейки.Технологическая рейка состоит из трехваликов 1 - 3 (фиг.1). Оси валиков 1,2 и 2,3 15соединены пластинами 4, Расстояния меж ,ду осями валиков 1,2 и 2,3 постоянны. Осиваликов 1 и 3 соединены винтом 5, чем создается возможность изменения расстояния между ними, 20В рабочем положении предлагаемые технологические рейки установлены в обмотке трансформатора так, что валики 1 и 3 прилегают к внутреннему слою 6 обмотки 25 трансформатора, а валик 2 к наружному слою 7 обмотки, т.е, размер канала в месте расположения предлагаемых технологических реек определяется расстоянием между поверхностями...

Номер патента: 1669056

Опубликовано: 07.08.1991

Авторы: Бакулин, Куцоконь, Марлатов

МПК: H02K 24/00

Метки: вращающегося, погрешности, трансформатора

...регистрации РУ 5 нулевых положений ДП 1. Отсчет погрешности в 1-х положениях ВТ 4 проводят по РУ 6, при этом с РУ 6 снимают отсчеты, равные360 +,где Р - число полюсов ДП 1 Ьы - погрешность ВТ в1=0,1,2 Р.После проведения первой серии измерений имеют следующие значенияАо - Ьето,А 1 Ьтп )п р + Ьет 1 360 АРф Ьтп 3и - (Р - 1) + Ьвт (Р) . 360 Р Затем переворачивают ДП 1 и проводят вторую серию замеров, при этом ВТ 4 поворачивают в том же направлении, что и в первой серии, и погрешность ВТ 4 в )-х положениях имеет то же значение, что и в первой серии. Погрешность ДП 1 в )-х положениях изменяет свой знак на противоположный, так как ротор 2 ДП 1 относительно статора вращает в обратном направлении, при этом с РУ 6 снимают отсчеты А, равныеА =...

Номер патента: 649278

Опубликовано: 30.08.1991

Авторы: Гончаров, Гуревич, Лебедева

МПК: H02H 3/28, H02H 7/10

Метки: вентильных, выводов, защиты, корпус, мост, обмоток, питающего, преобразовательный, пробоя, соединенных, трансформатора, треугольник

...и подключенными к указанным датчикам блоками сравнения токов начал и концов каждой из фаэ. Датчики. токов начал и концов обмоток соединены по схеме фильтров нулевой последовательности, к выходам которых через выпрямители подключены на противоположные входы блоки сравнения выходных токов указанных фильтров, а выходы каждого из блоков сравнения токов фильтров соединены с входами трех из шести элементов совпадения,другие входы котсрьгк соединены с яы-,хоиаьнг блоков сравнения токов фаз,щьгходц указанных элементов совпадения через элементы ПИ и элементыпамяти связань с элементами системыуцранлеция яец гилями каждой фазы моста. Влоки срагнения, подключенные квыходам выпрямителей, со лержа т выход-фные органы, имеющие н выходах логические...

Номер патента: 1675996

Опубликовано: 07.09.1991

Авторы: Гуревин, Костенко, Прянчиков

МПК: H02H 7/04

Метки: защиты, трансформатора

...активное сопротивление 17 последовательно с тиристором 18, выполняющим роль диода. При этом обмотка "разомкнутый треугольник" в одном полупериоде оказывается замкнутой на сопротивление 17, э в другом - разомкнутой. Такая защита надежно предохраняет трансформатор от резонанса напряжения при включении на "холостые шины". Если срыва феррорезонансного процесса не произошло, то через время, порядка 5 - 10 с, необходимое также для отстройки от отдельных бросков напряжения на обмотке "разомкнутый треугольник" при неустойчивых дуговых замыканиях на землю, конденсатор 13 зэрядится через резистор 12 и замкнутый контакт 7 до напряжения пробоя стабилитронов 11, тиристор 10 откроется и включит стабилизатор 5, от которого питается обмотка реле 4 и...

Номер патента: 1681362

Опубликовано: 30.09.1991

Автор: Степанов

МПК: H02H 3/28

Метки: двусторонним, двухобмоточного, защиты, питанием, силового, трансформатора

...к обмотке низшего напряжения силового трансформатора или наобороттоки на выходах трансформаторов 1 и 2 тока25 совпадают по знаку, поэтому совпадают познаку и токи в токовой обмотке и обмоткенапряжения реле 4 и 5 направления мощности и их выходные элементы 14 не срабатывают. Не срабатывают также токовые реле30 3, поскольку разность токов в обмотках 15 -17, фиксируемая реле, близка к нулю, совпадают по знаку и токи в токовой обмотке иобмотке напряжения реле 4 и 5 направления мощности и их выходные элементы 1435 не срабатывают. Не срабатывают также токовые реле 3, поскольку разность токов вобмотках 15 - 17, фиксируемая реле, близкак нулю,При коротком замыкании на выводах40 или между обмотками силового трансформатора токи на выходах...

Номер патента: 1681363

Опубликовано: 30.09.1991

Авторы: Цыгулев, Шуляк

МПК: H02H 7/04

Метки: защиты, резервной, трансформатора

...трансформатора 1 срабатывает его защита 20 и своими контактами 21, 22 дешунтирует катушки 12, 13 короткозамыкателя 3, Караткозамыкатель 3 включается, вызывая короткое замыкание на стороне высшего напряжения трансформатора 1. При этом срабатывает защита линии головной подстанции, отключается выключатель 6 головной подстанции и в бестоковуо паузу отключается отделитель 2. Если короткозамыкатель па какой-то причине отказал, то так повреждения продолжает протекать через трансформаторы 7-9 тока и обмотки 14, 15 насыщающихся трансформаторов реле времени. Замыкается первый контакт реле времени и происходит отключение выключателей 4, 5, После набора второй выдержки времени замыкается второй контакт 25 реле времени, вкл 1 оченный...

Номер патента: 1685649

Опубликовано: 23.10.1991

Авторы: Джура, Ойзерман, Ремха, Флидермойз, Цыбенко, Шестак

МПК: B23K 9/10

Метки: снижения, трансформатора, хода, холостого

...сигналов элемента 10 (при частоте питающей сети 50 Гц частота элемента 20 (10) равна 100 Гц). Мультивибратор 20 построен на основе двух логических элементов 2-2 ИИЛИ-НЕ, двух транзисторных ключей с резисторно-конденсаторной время- задающей цепью. Фаза выходного сигнала с элемента 20 по переднему фронту соответствует благоприятной зоне(близко к 90 эл,) подачи напряжения на индуктивную нагрузку, в том числе на сварочный трансформатор, а длительность близка половине периода напряжения сети, Сигнал с элемента 20 поступает на вход второго дифференцирующего элемента 21, Здесь происходит преобразование сиг.нала по длительности, выходной сигнал с элемента 21 равен 30-50 мкс. В элементе 22 пос.:едний сигнал формируется по форме (при сохранении...

Номер патента: 1685651

Опубликовано: 23.10.1991

Авторы: Герасимов, Новик

МПК: B23K 9/10

Метки: ограничения, сварочного, трансформатора, хода, холостого

...3 к сопротивлению резистора 5, Во вторичной обмотке трансформатора б тока также возникает ток, определяемый коэффициентом трансФормации последнего. При этом на входе фоомирователя 1 1 сигналов поЯвлЯетсЯ напр кение, величина которого ограничивается напряжением стабилизации стабилитрона 10, Формирователь 11 сигналов включается, и на его первом выходе появляется напряжение, а на втором - сигнал становится равным нулю, Это приводит к выключению коммутирующего элемента 4 и открыванию ключа 14, а также подготавливается к переключению ЙЯ- триггер, Последовательность импульсов с формирователя 13 импульсов поступает через открытый ключ 14 на первый вход ЯЯ- триггера 15, который, первым пришедшим на его вход, импульсом переключается...

Номер патента: 1688292

Опубликовано: 30.10.1991

Авторы: Белоглазов, Копырин, Сосновский, Цой

МПК: H01F 27/22

Метки: использования, тепла, трансформатора

...и охлаждая его, Пары жидкости внутри тепловых труб поднимаются в конденсаторные концы 5 и конденсируются на их стенки, стекая затем вниз, При этом тепло паров жидкости через стенки труб передается воздуху внутри теплоизолированных герметичных камер 11. При закрытых отверстиях 12 и 13 с нагревом воздуха внутри камер 11 растет давление в соответствии с иэохорным термодинамическим процессом,По достижении внутри камеры 11 давления Р 1, на которое настроен компаратор 27, по сигналу датчика 25 давления срабатывает компаратор 27, включая реле 31 времени, Однако из-за наличия в схеме (блоке) управления элемента НЕ сигнал на включение исполнительного механизма 24 до последнего не доходит, С ростом давления в камере 11 до Рз, на которое настроен...

Номер патента: 1689889

Опубликовано: 07.11.1991

Автор: Худорожков

МПК: G01R 31/02

Метки: трансформатора

...из первого 3 и второго 4 резисторов. Встречно первичной обмотке 1 включены вторичные обмотки 5 и 6 контролируемого трансформатора, соединенные с соответствующими вторыми входами устройства по числу вторичных обмоток контролируемого трансформатора, соединенными через соответствующие индикаторы 7 и 8 со сред- ней точкой делителя напряжения. Последовательно с индикатором может быть включен ограничительный резистор 9. Параллельно индикаторам могут быть включены шунтирующие диоды, Количество делителей может быть равно количеству обмоток, На чертеже пунктиром показано подсоединение диода, включенного в обратном направлении по отношению к напряжению на делителе. Диоды могут включаться в прямом направлении последовательно с индикаторами....

Номер патента: 1693647

Опубликовано: 23.11.1991

Авторы: Грайфер, Шлегель

МПК: H01F 27/28

Метки: винтовая, мощного, обмотка, трансформатора

...по мере удаления витков от середины обмотки к ее торцам, Таким образом, имеют место перемещения витков относительно друг друга по направлению винтвой линии намотки и закручивания половины обмотки относительно ее середины, В таком случае каждую половину обмотки можно приближенно рассматривать как брус кольцевого поперечного сечения, жестко защемленный одним концом и нагруженный скручивающими моментами Мв и Мн Н - высота обмотки. Заменим эпюру моментов Мв и Мн по фиг.2 упрощенной (фиг,З), а обмотку (фиг,2) - стержнем (фиг,З),Такая замена основывается на незначительности угловых перемещений точек обмотки с осевыми координатами от середины до -- йви от середины до Н/2 Н2пн, т.е. обмотка представляется состоящей из трех зон фиг.2), из которых...

Номер патента: 1697173

Опубликовано: 07.12.1991

Автор: Середин

МПК: H02H 7/04

Метки: выявления, магнитопровода, насыщения, режима, трансформатора

...при насыщении магнитопровода трансформатора 1, при Рем скачкообразноеизменение напряжения Оз прсисходит в моменты начала и окончания импульса б,н.т. в 20каждом периоде, Вследствие этого напря-"жение на выходе дифференцируящего блока 04 имеет В каждом периоде два всплескаОдноГо зйака.Напряжение на выходе выпрямительного моста,О 5 имеет один знак и сохраняетуказанные особенности.Ограничитель б уменьшает напряжениеОб нз вегичину постоянной составляющейЛО так. что на его выходе Остаотся только 30импульсы, соответствуощие моментам начала и окончания импульса, б,н.т, На выходеТ-триггера 7 сигнал ".Логическая 1" появляется при первом импульсе и сохраняется домомента появления Второго импульсР, который переводит Т-триггер в состояние...

Номер патента: 1700624

Опубликовано: 23.12.1991

Авторы: Афанасьев, Милявский, Подзоров, Хромов

МПК: H01H 7/06

Метки: защиты, линии, отделитель, подключенного, трансформатора, электропередачи

...способности резисторовЮ 1 = - т19Я,для различного числа токовых воздействий(включений) п эа срок их службы. Точечныехарактеристики соответствуют результатамзаводских испытаний резисторов и подтверждают достоверность приведенных зависимостей,Технические требования на БРУ 5 включают данные о воздействующем на нее напряжении Ыф (кВ), сопротивленииустановки Р (Си), а гакже величине т (с) и и(шт). В сетях с Оком = 110 - 220 кВ (Оф) =70-130 кВ) согласно (5) сопротивление БРУ5 составляет й = 60 - 100 Ом, Для Оптимальньх величин бетэловых резисторов 81= 5 -25 Ом, обеспечивающих 100-80 максимальной пропускной способности%1(фиг,4), допустимые условия по 019== т (й 1,п, т) обеспечиваются при включениипоследовательно 4 - 6 резисторов,Таким...

Номер патента: 1704216

Опубликовано: 07.01.1992

Авторы: Михайлов, Рыбальченко, Холмский

МПК: H02H 7/04

Метки: защиты, измерительного, изолированной, нейтралью, перенапряжений, сети, трансформатора, трехфазной

...ца измерительномохп/, и злучд юв;ий д: од 20 оказываетсявк)1 О;. "ыл". о прямо"д излучаюп,ий дисдО 21 - :; "4)атцол напра; леии. При дос)11 же 1 с нусоидально наростаощ)им, ограцичс)",м резистором 17 током через. ожи теллый потенциал, что дости:". я оздимной фазироокой синхроцизато 31.1 . 1 и блока дешунтирования. Пердл 1 енцое. 1:Г 4)ление 4 ли часть его), подавгелое на1)зл)ори)ельы 1 вход от трансфор;.1 дторэ40 с- стоенных нуж соедицеццого по схемеЗакай 66 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж 35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 При открытии фототиристора 22 он остается во включенном состоянии...

Номер патента: 1707687

Опубликовано: 23.01.1992

Авторы: Засыпкин, Тарамалы

МПК: H02H 7/04

Метки: включенными, вторичными, защиты, обмотками, параллельно, трансформатора

...сигналов, пропорциональных токам вторичных обмоток трансформатора.На фиг,1 приведена функциональная схема устройства: на фиг,2 - один из возможных вариантов устройства защиты, действующей на сигнал при обрыве цепи вторичной обмотки трансформатора.Устройство содержит блоки 1. сигналы на выходе которых пропорциональны соответствующим токам вторичных параллельно включенных обмоток трансформатора, блоки 2. формирующие сигналы. пропорцисна;ьные разности между током каждой обмотки и средним значением их токов максиселектор 3. миниселектор 4, сумматор 5, разнополярные реагирующие органы б и 7. коммутатор 8. подключающий индикатор 10 к выходу любого блока 1 и замыкающий цепи контроля между блоками 1 через делитель 9.Диагностика...

Номер патента: 1709405

Опубликовано: 30.01.1992

Авторы: Иванков, Кириллов, Френкель

МПК: H01F 27/28

Метки: активная, нужд, обмоткой, расщепленной, собственных, трансформатора, часть

...регулирования напряжения у потребителей.Расщепленная обмотка СН может бытьсоединена в треугольник или звезду и использована для питания собственных нуждмощных тепловых станций,Мощность обмотки СН может достигать10-20 мощности основных обмоток ННили ВН.Для обеспечения реактивного сопротивления пары расщепленная обмотка СН -обмотка НН в пределах 9-15, приведенного к стороне СН, т,е, обеспечения приемлемого для закаэчика колебаниянапряжения при изменений нагрузки на обмотке СН, и обеспечения электродинамичвской стойкости обмоток при КЗ, частиобмотки СН соединены следующим образом: части 5 и 7, б и 8 у одного торца обмотокВН и НН и части 9 и 12, 10 и 11 у другоготорца этих обмоток соединены последовательно, а ветви 5,7 и 6,8 и 9,12 и...

Номер патента: 1713014

Опубликовано: 15.02.1992

Автор: Васильев

МПК: H02J 3/18

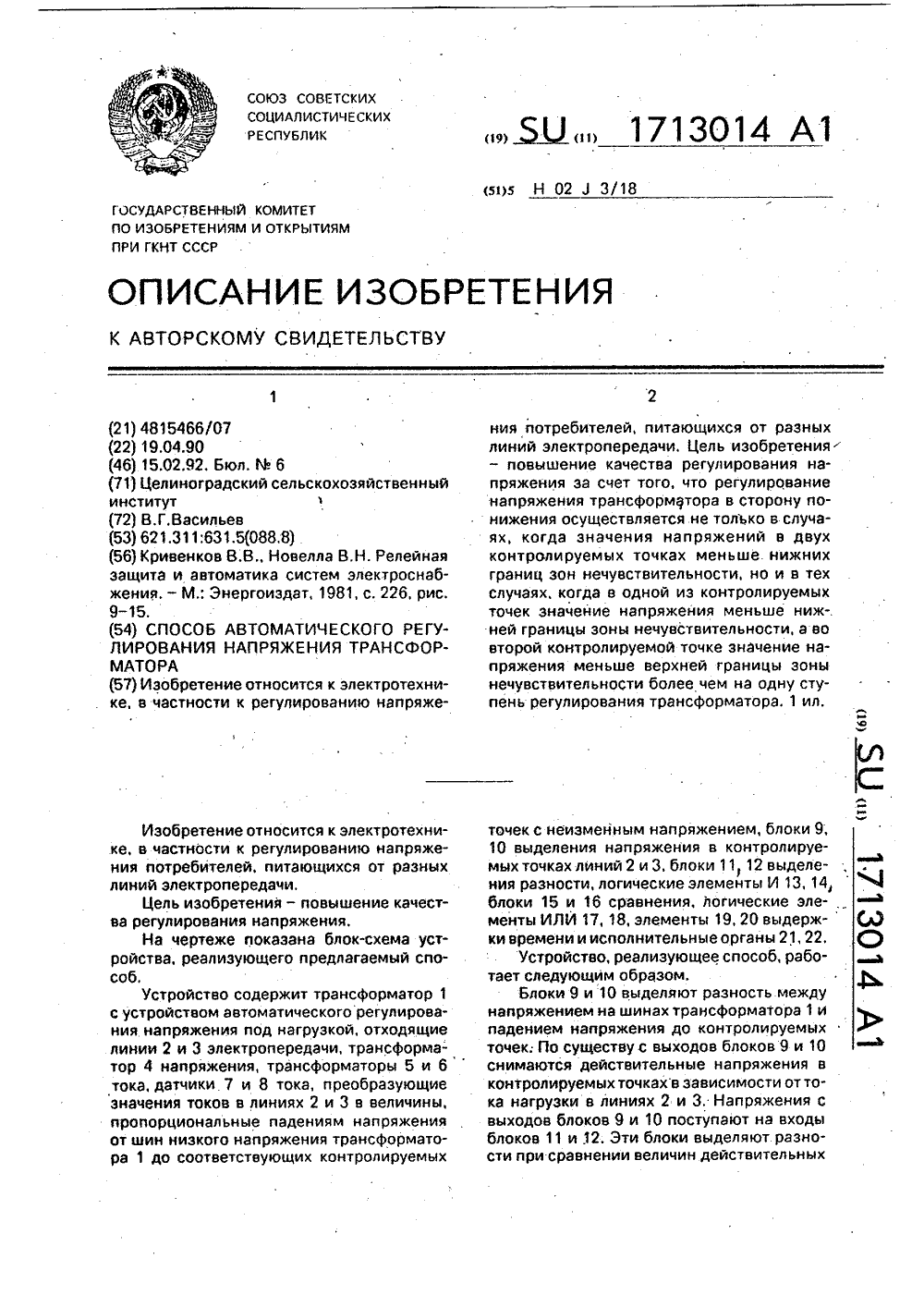

Метки: трансформатора

...первых выходах блоков 15, 16, Если на регулирования напряжения трансформа о- тпряжения будут ниже нижних границ зон ра,тосигналсблока 11 поступитна первыйнечувствительности, то сигналы появляют- вход элемента И 13, При этом будет совпа-,ся на вторых выходах этих блоков. дение сигналов только на элеме ент И 13,Предположим, например, что при дан- Сработает элемент ИЛИ 18 и через элементном напряжении на шинах трансформатора 25 20 выдержки времени включится исполни 1 в контролируемой точке линии 2 напряже- тельный орган 22. который прибавит на однуние выйдет за верхний предел зоны нечув- ступень напряжение трансформатора 1. Есствительности. Это явление может быть ли при этом исчезнут сигналы с блока 11 иливызвано уменьшененьшением...

Номер патента: 1714748

Опубликовано: 23.02.1992

Автор: Болдырев

МПК: H02H 9/04, H02J 3/36

Метки: включения, постоянного, трансформатора, ход, холостой, электропередачи

...работает следующим образом. При постановке трансформатора 2 на холостой ход замыкаются блок-контакты 7 выключателя 1, замыкая цепь отключения выключателя 4. Если при этом возникает замыкание на землю, ток возрастает и реле 5 тока, отстроенное от бросков тока намагничивания,.срабатывает. Контакт 6 реле 5 разрывает цепь отключения выключателя 4и он не отключается, Если замыкания нет, выключатель 4 отключается и включается с выдержкой времени достаточной для гашения токов намагничивания трансформатора 2. Величина резисторов 3 выбирается иэ условия термической стойкости на время отключенного положения выключателя 4 и соизмеримости с активным сопротивлением питающей системы. Для защиты нейтрали от перенапряжений устанавливается разрядник...

Номер патента: 1720128

Опубликовано: 15.03.1992

Авторы: Закрасняный, Онищенко, Терещенко

МПК: H02K 24/00

Метки: вращающегося, параметров, синусно-косинусного, трансформатора

...повторяется, Таким образом, компенсация коэффициента передачи контролируемоговращающегося трансформатора 3 осуществляется делителем напряжения 12 грубо и масштабным преобразователем 4 точно,Напряжение выходной обмотки контролируемого вращающегося трансформатора 3 в зависимости от углового положения ротора равняется О т = 0 К,зп(а 1+ р) яп(а+В),(1)(2) Овт+ От = Оидн пго,где От - выходное напряжение дополнительного трансформатора 9;пго - коэффициент деления отсчета индуктивного делителя напряжения 12, обеспечивающий компенсацию при условии, что напряжение на трансформаторе 9 От меньше опорного напряжения Оол индуктивного делителя напряжения 12,Напряжение на индуктивном делителе напряжения 12 равняется 0 =О К зЬ(вт+дЪ )(3) где Ко -...

Номер патента: 1721695

Опубликовано: 23.03.1992

Авторы: Голанцов, Евдокимов, Зятин, Поляхов

МПК: H02H 7/04

Метки: защиты, трансформатора

...и второй жилы 15 двухпроводной линии связи 4. Выходной контакт 17 (см.фиг.2) второго исполнительного элемента 6 через указательное реле 18 соединен с цепью сигнализации. Выходной контакт 19 первого исполнительного элемента 2 замыкает цепь между шинками 20 и 21 оперативного тока, состоящую из последовательно соединенных указательного реле 22, накладки 23 и промежуточного реле 24, Первый замыкающий контакты 25 промежуточного реле 24 включен между шинками 20,21 оперативного тока через последовательно соединенные размыкающий блок-контакт 26 и катушку отключения КО 1 27 первого выключателя 28,Второй замыкающий контакт 29 промежуточного реле 24 включен, как и первый контакт 25, но последовательная цепь состоит из раэмыкающего блок-контакта 30...

Номер патента: 1723592

Опубликовано: 30.03.1992

Автор: Степанов

МПК: H01F 41/02

Метки: малой, мощности, сборки, трансформатора

...и электромагнитные параметры трансформатора изменяются.Цель изобретения - повышение надежности трансформатора.Предлагаемый способ сборки трансформатора состсит в скреплении двух компонентов конструкции - катушки с магнитопроводом.На чертеже показана катушка с магнитопроводом.На чертеже обозначены пластмассовая катушка 1 с отверстиями 2 для крепления трансформатора к панели, обмотками 3 и 5 отводами 4 от них. Магнитопровод состоит из полуколец 5.Способ сборки трансформатора состоит в том, что поверхности окна катушки покрывают (смазывают) склеивающим 10 компонентом (например, эпоксидным компаундом). Тем же компонентом покрывают на полукольцах магнитопровода стыкуемые торцы б и внутренние поверхности 7 стержней. Затем полукольца...

Номер патента: 1728953

Опубликовано: 23.04.1992

Авторы: Мустафа, Рудицкий

МПК: H02M 7/5395

Метки: инвертора, силового, симметрирования, трансформатора

...обмоток силового трансформатора 1.В работе устройства симметрирования используется свойство пик-трансформатора 6 генерировать на вторичной обмотке импульсы напряжения в моменты времени, когда ток намагничивания меняет знак. Диаграммы по фиг,2 а,б иллюстрируют работу устройства симметрирования для случая идеального трансформатора, при этом предполагается, что моменты перехода индукции и тока намагничивания через нуль совпадают.Устройство симметрирования работает следующим образом.Напряжение с датчика 4 поступает на вход блока 5 интегрирования, на выходе блока интегрирования формируется сигнал В =ебт, поступающий на пороговое устройство 7, уровни срабатывания которого +Впор выбираются так, чтобы оно находилось на пороге...

Номер патента: 1734162

Опубликовано: 15.05.1992

Авторы: Машкин, Суворов

МПК: H02H 7/04

Метки: защиты, измерительного, перегрузки, трансформатора

...допустимую мощность для определенного класса точности, т.е. допустимую величину тока 1 доп, из условия симметричности фазных напряжений, Так, например, для трансформатора типа НТМИв первом классе точности Я доп,1 = 150 ВА ( доп.1 =14,4 мА, а в классе точности 0,5 - 75 ВА ( доп.о 5 - 7,2 мА), При незначительной не- симметрии фазных напряжений величина тока 1 иэ определяется параметрами изоляции фаз относительно земли гиэ и Сиэ, Таким образом, при ограничении тока перегрузки необходимо учитывать параметры изоляции электрической сети относительно земли.Предлагаемый способ позволяет повысить ресурс работы трансформатора напряжения, а также снизить погрешность измерений в нормальном режиме работы электрической сети. Для повышения...

Номер патента: 1735983

Опубликовано: 23.05.1992

Авторы: Кучер, Ремха, Флидермойз, Цыбенко

МПК: H02M 5/22

Метки: питания, преобразователем, сварочного, трансформатора

...сети. Эти импульсы поступают на вход фазовращателя 10, сигналы на выходе которого появляются в мо", менты, когда амплитуда выходного напряжения трансформатора 3 не превы" шает допустимого уровня, равного 16, . 92 В, Сигнал с Фазовращателя 10 Формируется по длительности и уровню формирователем 11 и церез усилитель 12, элемент 13 и Формирователь 14 поступает на управляющие электроды тиристоров 1 и 2 Длительность сигналов управления равна 40-70 мкс. На выходе сварочного аппарата формируется импульсное оперативное - напряжение, действующее значение которого менее 12 В, а амплитудное - не более16,92 В. Одновременно выходной сигнал с усилителя 12 поступает на вход :фазовращателя15, на выходе которого появляются сигналы, фаза которых...

Номер патента: 1737517

Опубликовано: 30.05.1992

Авторы: Лисеенко, Неменова, Омельченко, Шаров

МПК: H01B 1/04

Метки: вывода, защиты, катушки, лака, пропиточного, трансформатора

...с отслаиванием с поверхности вывода с помощью заостренной деревян ной палочкой, причем производится полное удаление покрытия с одного двух касаний даже с такой сложной поверхности, какую имеет вывод типа "лепесток" - трубочкообразная форма с продольным срезом и двумя 15 отверстиями для пайки проводов.П р и м е р. Готовят легкоснимаемый полимерный защитный состав путем смешивания пластизоля марки Д 2 А"ОС" (ТУ 6- 01-895-79) состава: мас. ч,: 20Поливинилхлорид 100,0 Диоктилфталат 63,0 Хлорпарафин жидкий 15,0 Двухосновный фталатсвинца 50 25 Пигмент зеленый 0,3 с вязкостью по Брукфильду 12500 сП и низкомолекулярного полиэтилена марки НМПЗ(ТУ 6-05-1837-82) при различных соотношениях (см. табл, 1), Полученные смеси 30 наносят на...

Номер патента: 1737529

Опубликовано: 30.05.1992

Автор: Савин

МПК: H01F 27/30

Метки: активная, трансформатора, часть

...трансформаторы, расположение отводов между стержнем и обмоткой, Сущность изобретения; на стержне 1 расположен изолирующий цилиндр 7, рейки б и обмотка 5. Расстояние от оси обмотки до поверхности стержня в зоне расположения отводов 10 меньше, чем в зоне вне отводов, Толщина цилиндра 7 выполнена переменной и равной расстоянию от поверхности стержня до реек по всей окружности, В зоне отводов в стенке цилиндра выполнены аксиальные каналы, в которых размещены отводы обмотки, что упрощает конструкцию и повышает прочность крепления отводов. 4 ил. переменное сечение, наружная поверхность в сечении изолирующего цилиндра 7 - окружность, а внутренняя поверхность изолирующего цилиндра 7 в сечении описывает наружную поверхность стеклобандажей 4,...

Номер патента: 1737530

Опубликовано: 30.05.1992

Автор: Долюк

МПК: H01F 27/32

Метки: высоковольтного, емкостное, кольцо, обмотки, трансформатора

...емкостноекольцо,Емкостное кольцо обмотки высоковольтного трансформатора содержит диэлектрический остов 1, например, из картонатолщиной 8 - 20 мм, и электрод на поверхности остова, образованный витками 2 из неизолированной металлической ленты(например, медной, толщиной 0,1 - 0,2 мм,шириной 20 - 40 мм). Электрод размещен наповерхности остова так, что витки 2 примыкают последовательно один к другому в точках 3 на внутренней поверхности остова, ав остальных точках радиального размера остова между витками образуют изоляционные промежутки 4. Элемент 5 подключенияк обмотке в точке А может быть размещен влюбом витке. Разрыв 6 между первым и последним витками исключает короткое замыкание между ними,При действии на точку А обмотки грозового...

Номер патента: 1739862

Опубликовано: 07.06.1992

Автор: Эрнст

МПК: G05F 1/14, H01F 29/04, H02P 13/06 ...

Метки: нагрузкой, обмотки, отводов, переключения, регулирующей, трансформатора

...кроме того, несложным образом дости=гается конструктивное исполнение вкачестве коммутатора нагрузки,На фиг.1 показано устройство дляпереключения отводов; на фиг.2 и 34 О соответствующие диаграммы протеканияпроцесса,Устройство содержит каскад (ступе-.ни) 13 регулирования регулирующейобмотки, ток нагрузки которого может45 подводиться через нижнее 11 или болеевысокое 12 ответвления обмотки и через по меньшей мере два коммутацион-.ных контакта 14 и 15 и два длительно"замкнутых контакта 9 и 10 к общему50 выводу 16. Переключение с нижнего отвода на более высокий отвод обмоткиили наоборот осуществляется с помощьюпереключателя 5, причем ток нагрузкикратковременно переходит в цепь 1755 разгрузки, которая расположена междуобщим контактом 6...

Номер патента: 1742750

Опубликовано: 23.06.1992

Автор: Гиновкер

МПК: G01R 31/02

Метки: обмоток, состояния, трансформатора

...наладки - первого полугода эксплуатации (например, с января по июнь), охватив тем самым весь возможный диапазонтемператур,Возможен также косвенный учет условий 1 Т-Тэ 1 дт; путемизмерениятемператур Т и соответствующей им коррекциивеличин О и 1 для учета изменений сопротивлений измерительных цепей. На чертеже показана схема устройствадля осуществления предлагаемого способа.Устройство установлено на силовомтрехобмоточном трансформаторе и контролирует состояние его обмоток 1 - 3.Устройство содержит блок 4 обработкиинформации, к входам которого присоединены кабелями измерительные трансформаторы 5 - 7 тока и измерительныетрансформаторы 8 - 10 напряжения, блоки11 - 13 измерения температур окружающейизмерительные цепи обмоток 1 - 3...

Номер патента: 1746332

Опубликовано: 07.07.1992

Авторы: Подъячев, Сви, Смекалов

МПК: G01R 31/02

Метки: замыкания, короткого, силового, сопротивления, трансформатора

...нулевой разности напряжений между измерительными выводами, а в режиме нагрузки измеряют напряжение между указанными выводами, ток нагрузки и частоту сети. Сопротивление короткого замыкания рассчитывается по этим данным.На фиг. 1 представлено устройство, реализующее предложенный способ.Измерительная схема 1 с вольтметром 2 и с сопротивлениями 3 и 4 подключена к измерительным выводам высоковольтных вводов 5 первичной и вторичной обмоток трансформатора 6, который выключателями 7 и 8 присоединяется к соответствующим шинам распределительного устройства 9 и 10.Устройство работает следующим образом.Включается выключатель 7 и изменением параметров сопротивлений 3 и 4 производится выравнивание напряжений до получения нулевых показателей...
