Устройство для дифференциальной защиты трансформатора

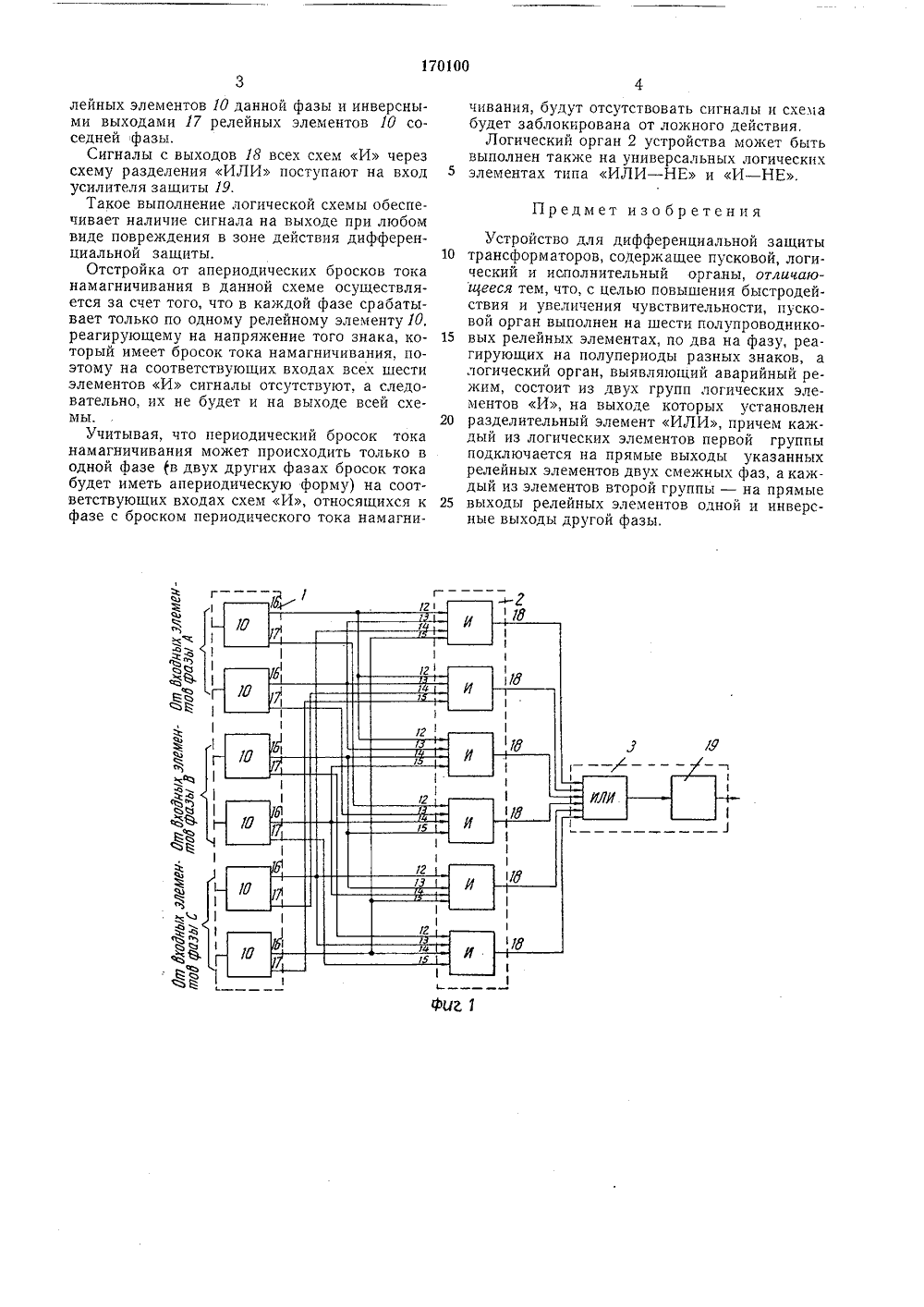

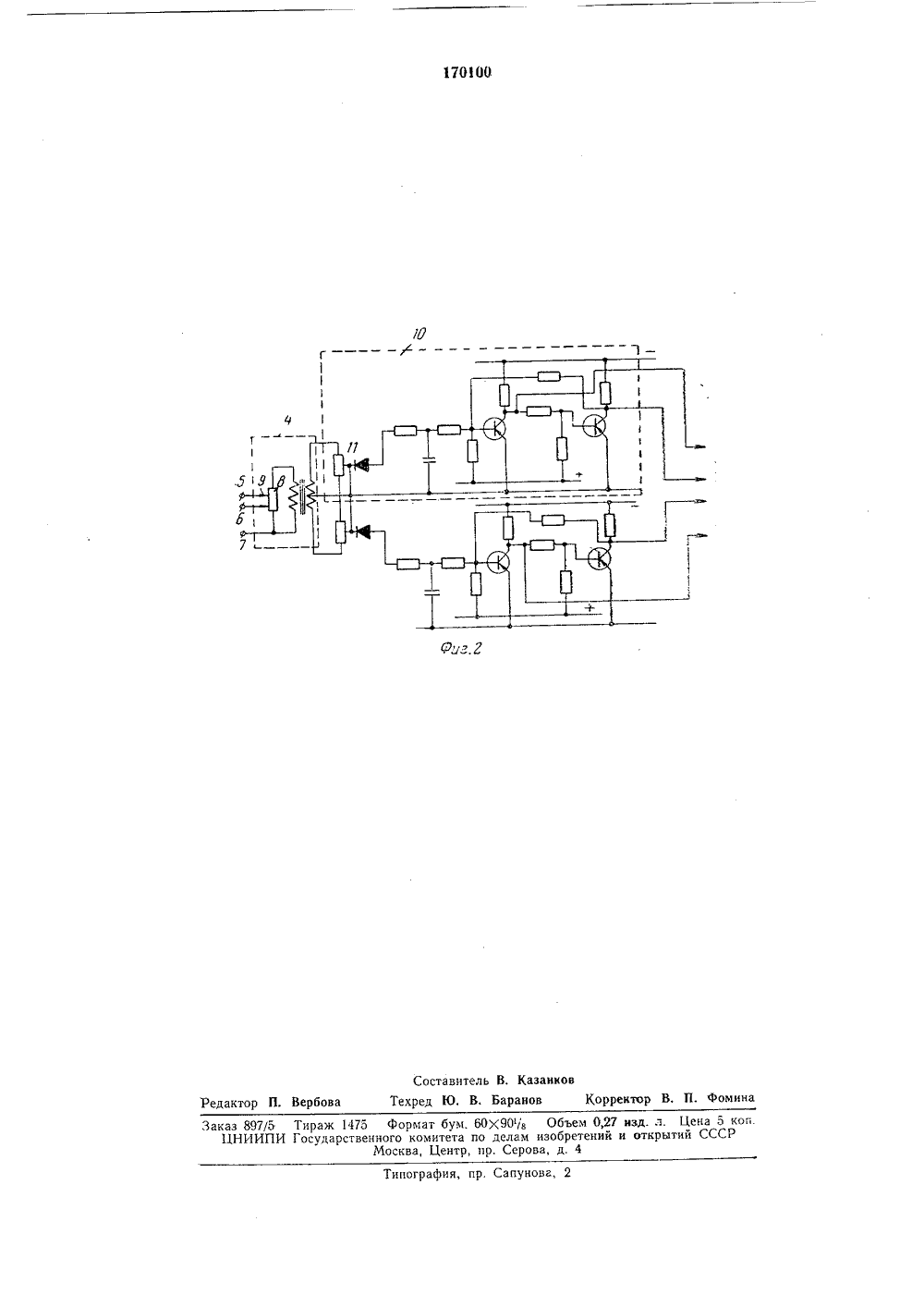

Союз Советских Социалистических Республик17 ОЮО вт, свидетельстваависимо аявлено 27 Л 11.1962 ( 792495124-7 Кл. 21 с, 68; исоединением заявкиМПК Н 0 Государственный комитет ло делам изобретений и открытий СССРПриоритетОпубликовано 09,У 5, Бюллетень8 УДК 621,316,925.2 621.314.222,6 (088 Дата опубликования описания 26 Х.196 Авторы изобретен и, В. Бирюков и А. И. Подаруев явител УСТРОЙСТВО ДЛЯ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЬ ТРАНСФОРМАТОРАдггисная гругпга Л 91 Известные устройства для дифференциальной защиты трансформаторов от внутренних повреждений и повреждений на его выводах с промежуточными трансформаторами и реле не обладают достаточной чувствительностью, так как не обеспечивают остройки от симметричных бросков тока намагничивания и имеют недостаточное быстродействие при токах, близких к току уставок, из-за применения инерционных звеньев - промежуточных трансформаторов с короткозамкнутыми витками, реле.Основной отличительной особенностью предложенного устройства является то, что, с целью остройки защиты от периодических бросков тока намагничивания, пусковой орган выполнен на шести полупроводниковых релейных элементах (по два на фазу), реагирующих на полупериоды разных знаков, а логический орган, выявляющий аварийный режим, состоит из двух групп логических элементов И, на выходе которых установлен разделительный элемент ИЛИ, причем каждый логический элемент первой группы подключается на прямые выходы релейных элементов двух смежных фаз, а каждый из элементов второй группы - на прямые выходы одной и инверсные выходы другой фазы.На фиг. 1 изображена блок-схема; на фиг.2 - принципиальная электрическая схема предложенного устройства. Блок-схема устройства состоит из пусковогооргана 1, логического органа 2 и исполнительного органа 3. Сигнал с дифференциальной цепи защиты на входные элементы 4 подается через контакты 5, б, 7, Входными элементами являются низкоомные дифференциальные сопротивления 8 (по одному на фазу) с количеством подвижных контактов 9 для выравнивания тока небаланса по числу плеч диф ференциальной цепи защиты. На выход каждого дифференциального сопротивления включается по два релейных элемента 10 пускового органа 1 таким образом, что каждый релейный элемент 10 фазы реагирует на входное 5 напряжение определенного знака. Уставка срабатьгвания релейного элемента 10 регулируется изменением положения двим(ка потенциометра 11, установленного на входе каждого релейного элемента. Для возможности сравне ния сигналов двух полупериодов релейные элементы 10 выполнены с небольшим запаздыванием на возврат.Логический орган 2 устройства выполнен налогических элементах И. В каждую фазу за щиты включено по два логических элементаИ, причем входы 12, 13, 14 и 15 одного элемента И соединены с прямыми выходами 1 б релейных элементов 10 данной и соседней фаз (напрпмер, А и В), а входы другого элемента 30 И соединены с прямыми выходамп 1 б ре170100 1г ---- -з /Цъъс 5 лейных элементов 10 данной фазы и инверсными выходами 17 релейных элементов 10 соседней фазы.Сигналы с выходов 18 всех схем И через схему разделения ИЛИ поступают на вход усилителя защиты 19.Такое выполнение логической схемы обеспечивает наличие сигнала на выходе при любом виде повреждения в зоне действия дифференциальной защиты.Отстройка от апериодических бросков тока намагничивания в данной схеме осуществляется за счет того, что в каждой фазе срабатывает только по одному релейному элементу 10, реагирующему на напряжение того знака, который имеет бросок тока намагничивания, поэтому на соответствующих входах всех шести элементов И сигналы отсутствуют, а следовательно, их не будет и на выходе всей схемы.Учитывая, что периодический бросок тока намагничивания может происходить только в одной фазе в двух других фазах бросок тока будет иметь апериодическую форму) на соответствующих входах схем И, относящихся к фазе с броском периодического тока намагничивания, будут отсутствовать сигналы и схемабудет заблокирована от ложного действия,Логический орган 2 устройства может бытьвыполнен также на универсальных логических5 элементах типа ИЛИ - НЕ и И - НЕ,Предмет изобретения Устройство для дифференциальной защиты 10 трансформаторов, содержащее пусковой, логический и исполнительный органы, отличаюи 1 ееся тем, что, с целью повышения быстродействия и увеличения чувствительности, пусковой орган выполнен на шести полупроводнико вых релейных элементах, по два на фазу, реагирующих на полупериоды разных знаков, а логический орган, выявляющий аварийный режим, состоит из двух групп логических элементов И, на выходе которых установлен 20 разделительный элемент ИЛИ, причем каждый из логических элементов первой группы подключается на прямые выходы указанных релейных элементов двух смежных фаз, а каждый из элементов второй группы - на прямые 25 выходы релейных элементов одной и инверсные выходы другой фазы.170100 Составитель В. Казанковехред Ю. В. Баранов Верб Фоми акто рректор ипография, пр. Сапунова,Заказ 897/5 Тираж 1475 Формат бум. 60 Х 90 з Объем 0,27 изд. л. Цена 5 ког ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4
