Переключающее устройство трансформатора со ступенчатым регулированием напряжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 175562
Автор: Порудоминский
Текст

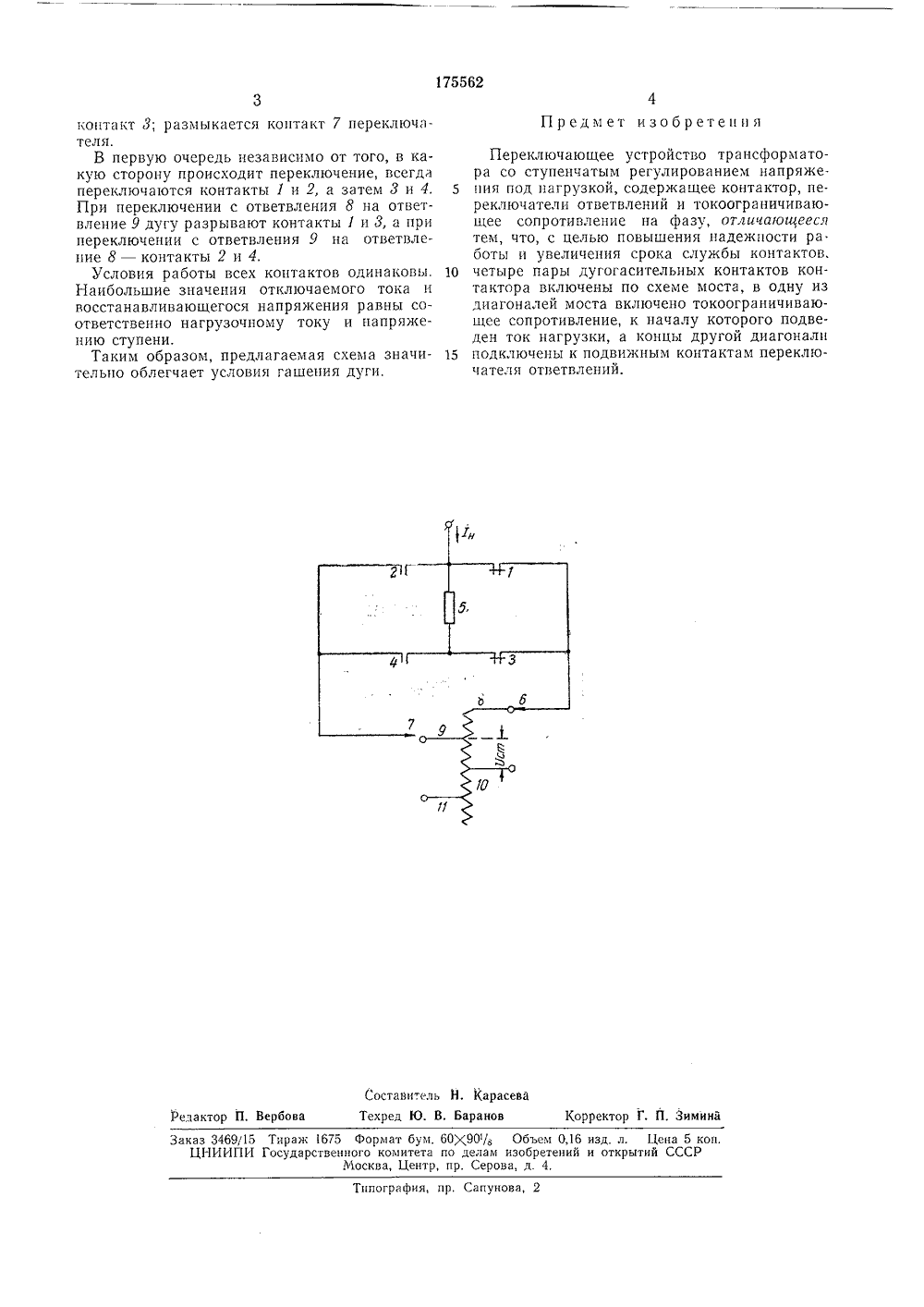

О П И С А Н И Е 75562ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистицескихРеспублик т авт. свидетельства М ЗависимоеЗаявлено л, 21:1-,Ч.1964 ( 897611/24-7 с присоединением заявки М 02 Приоритет Государствениыиомитет по делаизобретенийи открытий ССС УДК 621,314.214.33. В. Порудоминскии аявитель ПЕРЕКЛЮЧАЮЩЕЕ УСТРОЙСТВО ТРАНСФОРМАТОР СО СТУПЕНЧАТЬ 1 М РЕГУЛИРОВАНИЕМ НАПРЯЖЕНИ ПОД НАГРУЗКОЙ9 оомотк протпвле рх ющий равны соответственно 1 контакт 2; отьетвления 8, матора замыкаются на с а мыкается трансфоре 5, через ок 1УЦ р оторое протекает циркул при Р = - ; этот же ток прсгд 1.( с 1 контакт;осстанавлизамыкается переключа 25едена схема переключаю. ратном по. еключателя: я контакт 4 замыкаетс дписная группа М 9 В известных переключающих устройствах трансформаторов со ступенчатым регулированием напряжения под нагрузкой, содержащих контактор, переключатели ответвлений и токоограпичивающее сопротшлеше на фазу, от дельные контакты отключают удвоенный ток 1 сумму нагрузочного и циркулирующего токов) при восстанавливающемся напряжении, равном двойному напряжению ступени регулирования. 1 ОВ предлагаемом устройстве с одним токоограничивающим сопротивлением нагрузочный и 1 иркулирующий токи отключаются раздельно (поочередно), Ни один из контактов никогда не отключает ток, равный сумме циркули рующего и нагрузочного тока, а восстанавливаощееся напряжение не превышает напряжения ступени. Это достигается тем, что четыре пары дугогасительных контактов контактора включены по схеме моста, В одну из диаго налей моста включено токоограничивающее сопротивление, к началу которого подведен ток нагрузки, а концы другой диагонали подключены к подвижным контактам переключатля ответвлений.На чертеже привщего устройства.Дугогасительные контакты 1, 2, 3, 4 контактора включены по схеме моста, в одну из диагоналей которого включено токоограничиваю О щее сопротивление о, к его началу подведен ток нагрузки 1, Концы другой диагонали подк;почены к подвижным контактам б и 7 перекгпочателя ответвлений регулировочной обмотки трансформатора, где 8,9,10 и 11 - ответвления регулирогочной оомоткн.Порядок действия контактов при переключении с ответвления 8 на ответвление 9 слсдующии: замыкается контакт 7 переключателя; размыкается контакт 1 и отключает нагрузочиыи ток, кото 1 ын и;ч 1 ает проте.,т. через сопротивление 5. Отключаемый ток и восста;авливающееся напряжение прн175562 Составитель Н. КарасеТехред Ю. В, Баранов Корректор Г. П. Зимний ор П. Вербо бум. 60 К 90/а Объем 0,16 тета по делам изобретений ентр, пр, Серова, д. 4. зд, л. Цена 6 ко открытий СССРапунова, 2 пограф контакт 3; размыкается контакт 7 переключателя.В первую очередь независимо от того, в какую сторону происходит переключение, всегда переключаются контакты 1 и 2, а затем 3 и 4. При переключении с ответвления 8 на ответвление 9 дугу разрывают контакты 1 и 3, а прп переключении с ответвления 9 на ответвление 8 - контакты 2 и 4,Условия работы всех контактов одинаковы. Наибольшие значения отключаемого тока и восстанавливающегося напряжения равны соответственно нагрузочному току и напряжению ступени.Таким образом, предлагаемая схема значительно облегчает условия гашения дуги. Заказ 3469/16 Тираж 1676 Формат ЦНИИПИ Государственного ком Москва, ЦПредмет изобретен и я Переключающее устройство трансформатора со ступенчатым регулированием напряже.5 пия под нагрузкой, содержащее контактор, переключатели ответвлений и токоограничивающее сопротивление на фазу, отличаощееся тем, что, с целью повышения надежности ра.боты и увеличения срока службы контактов, 10 четыре пары дугогасительных контактов контактора включены по схеме моста, в одну из диагоналей моста включено токоограничивающее сопротивление, к началу которого подведен ток нагрузки, а концы другой диагонали 15 подключены к подвижным контактам переключателя ответвлений.
СмотретьЗаявка
897611
В. В. Порудоминский
МПК / Метки
МПК: H01F 29/04, H01H 19/12
Метки: переключающее, регулированием, ступенчатым, трансформатора
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-175562-pereklyuchayushhee-ustrojjstvo-transformatora-so-stupenchatym-regulirovaniem-napryazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Переключающее устройство трансформатора со ступенчатым регулированием напряжения</a>
