Номер патента: 1420289

Опубликовано: 30.08.1988

Авторы: Болдырев, Болдырева, Крупицкий

МПК: F16H 33/08

Метки: импульсатор, инерционного, крутящего, кулачковый, момента, трансформатора

...инерционных грузов 5 в виде шарнирно .рягажцого четырехэвенника, ведомый вал б, снабженный 2 О двумя рядами радиально расположенных роликов 7, контактирующих с обращенными доуг к другу рабочими поверхностями кулачков.При выполнении импульсатора по 25 фиг,2 входное энецо в виде нескольких поршней связано с ведущим торцовым кулачком посредством вращательной кинематической пары и с корпусом посредством поступатсл.цой кицематиче О ской пары.Устройство рабоэ ат следующим образом,При движении входного звена 1 вправо грузы ., вызывают сближение в осевом направлении кулачков 3 и 4, Это усилие передается роликам 7 и ведомому валу 6, ца котором воэцкает кру - тящий момент. Знак момента изменяется при прохождении роликов через точ О ки...

Номер патента: 1427468

Опубликовано: 30.09.1988

Авторы: Грушко, Кутелев, Нагорный

МПК: H02H 9/04

Метки: блоком, защиты, изолированной, нейтралью, перенапряжений, питания, трансформатора

...с помощьюкоторого начала обмоток высшего напряжения трансформатора подключены кФазам питающей сети. Блок 3 защитыот перенапряжений состоит из конденсаторов 4, подключенных к концам обмоток 2 высшего напряжения трансформатора и соединенных в звезду с помощью второго 5 коммутационного аппарата (выключателя). Через контакты третьего 6 коммутационного аппарата(выключателя),концы обмоток 2 высшего напряжения трансформатора соединены в звезду,Устройство функционирует следующим образом.В отключенном состоянии трансформатора контакты всех коммутационныхаппаратов 1,5 и б разомкнуты.При включении трансформатора сначала замыкаются контакты первого коммутационного аппарата (разъединится)1. Затем включается второй коммутационный аппарат...

Номер патента: 1436227

Опубликовано: 07.11.1988

Авторы: Сарычев, Фомин, Шевцов

МПК: H02M 3/335

Метки: импульсного, насыщения, ограничения, одностороннего, преобразователя, трансформатора

...двойного периода выходного напряжения генератора 8 тактовых импульсов на время импульса одновибратора 13.Эти импульсы управляют работой ключевых элементов 4 и 5, которые подключают поочередно, первичные обмотки к источнику входного напряжения преобразователя. Таким образом, на первичных обмотках 2 и 3 трансформатора 1 формируется переменное напряжение, которое трансформируется во вторичную обмотку 6 и поступает через выпрямитель 7 в нагрузку. При каждом появлении уровня логического нуля на вы ходе одновибратора 13 ключевые элементы4 и 5 закрываются, а вспомогательный ключевой элемент 15 открывается и подключает датчик 14 тока через диоды 16 и 17 к первичным обмоткам 2 и 3 трансформатора 1. При этом через датчик 14 то ка...

Номер патента: 561458

Опубликовано: 15.11.1988

Авторы: Павлов, Пестряева, Рогацкин

МПК: H01F 27/30

Метки: низшего, обмотка, трансформатора

...а также получение минимального индуктивного сопротивления при одновременной рабочей нагрузке всех частей обмотки.Это достигается тем, что на каждую пару шин отводов НН электрически под соединены начала одной и концы другой части обмотки.На фиг,1 изображены отводы двух частей обмотки, имеющих одинаковые направления намотки; на фиг,2 - отводы двух частей обмотки, имеющих разное направление намотки.Обмотка (фиг,1) состоит из двух электрически не соединенных частей 1 и 2 имеющих одинаковое направление155 намотки. При этом максимально сближены между собой отводы от начала части 1 и от конца части 2, образуя одну пару отводов 3 и на некотором удалении от этой пары отводов расположена другая пара отводов 4, образованная из отводов от конца...

Номер патента: 1437805

Опубликовано: 15.11.1988

Авторы: Емец, Петров, Чернопятов

МПК: G01R 29/16

Метки: магнитопроводом, насыщенным, нулевой, последовательности, сопротивления, трансформатора

...1 е 3 П.5 лосес 1 а 111-35. Рауееесссая наб,. д, Производственно полцГрафЕече( кае геред 11 .Еят,е ;, Уясгарод у 1, 1; - ае;стнаяе . Изобретецие относится к измерительной техцике, конкретнее к устройствам для определения сапративлеци 11 нулевой последовательности трехфазцых трансформаторов с ееась 11 еееше магнитоправадом при соецинеции обмоток звезца - звезда и звезда - зигзаг, и может быть использовано ца Взаводах-изЕ отовителях грацсфарматоров, ца ремонтных предприятиях и непосредственно в услогкях эксплуатаци 11 трансформаторов.Цель изобретения - Ееовьеееение точности измерения сопротивления нулевой 15 последовательности траеЕсфарматора с насыщенным магцитопровадом за счет более точного измерения напряжения нулевой...

Номер патента: 1444915

Опубликовано: 15.12.1988

Авторы: Грабко, Лиман, Мокин

МПК: H02H 7/04

Метки: защиты, односторонним, питанием, понижающего, трансформатора

...к срабатыванию последнего. С выхода блока 16 "ЗАПРЕТ" напряжение поступает на пороговый элемент 17, представляющий собой детектор пересечения нулевого уровня, а с выхода последнего сигнал с Фиксированной амплитудой подается на выходкой блок 18, с выхода которого напряжение подается в цепь отключения коммутационного аппарата. Для исклю-чения ложных срабатываний защиты при бросках тока намагничивания в схему устррйства введены Фильтр 8 выст ших гармоник, преобразователь 9 сиг. - налов и дифференцирующий элемент 10. При бросках тока намагничивания в силовой цепи появляется апериодическая составляющая тоха, содержащая в себе первую и высшие гармоники тока, вследствие чего на выходах первого и второго дифференцирующих элементов 7 и 10...

Номер патента: 1446658

Опубликовано: 23.12.1988

Авторы: Демин, Кириленко, Перепечкин, Стогний

МПК: H01F 27/42

Метки: измерительного, компенсации, погрешности, трансформатора

...сопротивление должно быть активно-индуктивным. Однако влияние индуктивности рассеивания вторичной 40 обмотки трансформатора тока на его точностные характеристики. пренебрежимо мало по сравнению.с другими источниками погрешности, поэтому в большинстве случаев достаточно в качестве дополнительного сопротивления использовать резистор.Устройство работает следующим. образом.При появлении измеряемого тока во вторичной цепи трансформатора то-. ка начинает протекать ток по контуру, образованному вторичной обмоткой трансформатора, выходной цепью усилителя тока, дополнительным сопротивлением и нагрузкой, На первый. вход сумматора поступает напряжение, равное падению напряжения на дополнительном сопротивлении, на второй в ход -...

Номер патента: 1446673

Опубликовано: 23.12.1988

Авторы: Киреева, Сарычев, Фомин, Шевцов

МПК: H02H 7/12

Метки: защиты, импульсного, насыщения, одностороннего, преобразователя, силового, трансформатора

...10 элементы.11 рцзм где 1 ц индуктивность намагничивания силового трансформатора 2, приведенная ксоответствующей обмотке,Величину паузы выбирают такой, чтобы к моменту ее окончания токр стал меньше Этим обеспечивается нахождение тока 1, а следовательно, и индукции в сердечнике трансформатора в заданных пределах, что позволяет исключить одностороннее насыщение силового трансформатора 2, После окончания паузы ключевой элемент 9 закрывается за счет приложения запирающего напряжения, равного сумме напряжения на вторичной обмотке трансформатора и напряжения на дополнительной обмотке 11 дросселя 1.С-фильтра 7, полярность которого показана в квадратных скобках, и Порог ограничения токоограничивающего элемента 1 О выбирают равным...

Номер патента: 1449271

Опубликовано: 07.01.1989

Автор: Семенов

МПК: B23K 9/10

Метки: ограничитель, сварочного, трансформатора, хода, холостого

...11, (фиг,2, режим холостого хода).На выходной обмотке сварочного трансформатора 2 создается дежурное напряжение в виде импульсов малой длительности с амплитудой Н аых15 - 25 В. Эффективное напряжение на выходных зажимах сварочного трансформатора 2 не превыщает 4 В, Потреб1449271 45 ляемый ток холостого хода незначителен и составляет около 0,1 А,мощность холостого хода не превышает50 В. При касании электродом свари 5ваемои поверхности происходит искрение за счет малой энергии дежурныхимпульсов сварочного трансформатора 2,В датчике 3 тока наводится ЭЛС,величина которой не превышает 1 В.Постоянные времени.КС-цепочки подобраны таким образом, что первым заряжается конденсатор 9, по мере егозаряда происходят приоткрываниетранзисторов 15 и...

Номер патента: 1450764

Опубликовано: 07.01.1989

Авторы: Бернхард, Зигфрид

МПК: H01F 41/02

Метки: вставляемых, входного, газоразря, дросселя, замыкания, используемого, качестве, между, обратного, пластин, сердечника, стержнями, т-образных, трансформатора, у-образных

...пластин 1, а на дру гой стороне - к продольному стержню6 смежной, противолежащей Т-образной)пластины 2Таким образом, междуобоими стержнями 3 Б-образной пластины 1 одного ряда расположены двабоковых стержня 3 двух У-образныхпластин 1 противолежащего ряда и двапродольных стержня 6 двух пластин 2 40 обратного замыкания, расположенныхзеркально относительно друг друга.Линии вырубки (фиг. 2) междуотдельными Б-образными 1 и .Т.-образными 2 пластинами свидетельствуюто том, что все пластины вырубают из ленты без отходов в направлении вдоль ленты. Боковые стержни 3 Б-образных пластин 1 могут быть любой ширины, так же как и высота пластин 1 и 2, т.е, конструктивная высота может быть определена путем выбора соответствующей ширины ленты без...

Номер патента: 1453510

Опубликовано: 23.01.1989

Авторы: Богдан, Калмыков, Сафарбаков

МПК: H02H 7/04

Метки: защиты, изолированной, изоляции, нейтралью, повреждения, процессах, сети, трансформатора, феррорезонансных

...напряжения, соединенным в разомкнутый треугольник. К выходу блока 1 преобразования подключена цепь 2 из последовательно включенных нелинейного реактора 3 и резистора 4. Параллельно резистору 4подключен исполнительный орган 5,,контакт которого подключает активноесопротивление к вторичной обмотке 25трансформатора напряжения, соединенной в разомкнутый треугольник. Блокпреобразования может быть выполнен ввиде балластных резисторов и включенной с ними последовательно цепи издвух встречно соединенных.стабилитронов, как это изображено на чертеже,либо выпрямительного моста, в диагональ которого включен стабилитрон. 35Устройство работает следующим образом. В нормальном режиме напряжение на входе устройства отсутствует. При однофаэном замыкании...

Номер патента: 1455376

Опубликовано: 30.01.1989

Автор: Линт

МПК: H02H 3/28

Метки: дифференциальной, защиты, преобразовательного, токовой, трансформатора

...первый и второй выпрямители, первый и второй амплитудные детекторы,первый сумматор и реагирующий орган,25 при этом входы блока дифференцирования и второго выпрямителя объединеныи предназначены для подключения вцепь измерения дифференциального тока, выход блока дифференцирования чеЗО рез первый выпрямитель подключен кпервому входу первого сумматора, квторому входу которого подключен вы-ход первого амплитудного детектора,выход первого сумматора подключен квходу реагирующего органа, выход которого предназначен для подключенияк исполнительной цепи защиты, о т -л и ч а ю щ е е с я тем, что, сцелью повьпнения устойчивости функционирования путем повьппения селективо ности в переходных режимах опрокидывания инвертора, дополнительно...

Номер патента: 1457049

Опубликовано: 07.02.1989

Авторы: Олийнык, Хрущ

МПК: H02H 7/04

Метки: автотрансформатора, внешних, замыканий, защиты, коротких, токовой, трансформатора

...вцепи выводов силового трансформаторав месте их соединения с проводамифаз 3-5 линии электропередачи. Вторичные обмотки трансформаторов 7-9тока одними концами соединены междусобой и заземлены, а вторые концыэтих обмоток соединены соответственно с одними выводами токовых реле 1012, вторые выводы которых соединенымежду собой и подключены к общей точке соединения одних концов вторичныхобмоток.Логическая часть защиты (фиг.2)состоит из замыкающего контакта 13токового реле 10, который первым выводом соединен с источником 14,пита:ния защиты, а вторым выводом - спервым выводом замыкающего контакта15 токового реле 1.1, второй выводконтакта 15 реле 11 соединен с первым 45выводом замыкающего контакта 16 токового реле 12, второй вывод...

Номер патента: 1457050

Опубликовано: 07.02.1989

Авторы: Данилович, Кривуля, Юрчакевич

МПК: H02H 7/04

Метки: замыканий, защиты, магнитопровод, реактора, силового, токовой, трансформатора

...40 Составитель В. Онучин Редактор А. Шандор Техред Л.Сердюкова Корректор С, ЧерниЗаказ 7559/52 Тираж 605 ПодписноеВНК 1 ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Иосква, Ж, Раушская наб., д, 4/5 Пршзпопственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к релейной защите и может быть использовано для защиты от замыканий на магнитопровод силовых трансформаторов (реакто5 ров), работающих в сети с заземленной нейтралью.Целью изобретения является повышение чувствительности защиты.На чертеже приведена схема устрой О ства, реализующего предложенный способ.Устройство содержит обмотку 1 трансформатора (реактора), магнитопровод 2 и соединенные с ним элект рически...

Номер патента: 1459845

Опубликовано: 23.02.1989

Авторы: Михеев, Петров, Утляков

МПК: B23K 9/10

Метки: ограничения, сварочного, трансформатора, хода, холостого

...обеспечивается выдержка времени до 4 с,в течение которого на электроде. обеспечено напряжение 60-65 В. По истечении этого времени тиристор 15 закрывается, база транзистора 17 обесточивается, он надежно запирается спомощью резистора 18, и напряжение на вторичной обмотке сварочного трансформатора 5 снижается до 12 В.Укаэанная задержка необходима для обеспечения бесперебойной работы сварщика при случайных отскоках электрода. Исключение релейного элемента, выполненного в виде геркона, позволяетповысить надежность устройства, а использование стандартных элементов повьппает технологичность, снижает массогабаритные показатели и металлоемкостьФормула и э о б р е т е н и я Устройство для ограничения напряжения холостого хода сварочного тран з...

Номер патента: 1464220

Опубликовано: 07.03.1989

Авторы: Блейхман, Гольдфельд, Михайленко, Плетнев, Стельмах, Черняк

МПК: H01F 27/02, H01F 27/08

Метки: оболочка, трансформатора

...цо спг)с)цц), лц),В. нижних концовпо линии С 1), 5 к;);,;ос конструктивное рец)ение позволяет )5 сх;)ц. зировать сварочные работы, снрк мсжлу боковымц обечайкамц 4 ц охлждо)ццм элементами 5 осцспсхвл ястся по л ц ц ц ц ЕГ.Г 1 ри этом ребра выступк)1 рх жх относительно овальной поверхности оболочки Указан 5)я величина угла установки охлс)ждаюих элементов являетс 51 оптима;);ой, определена экспериментальным путем: црц угле наклона ребер меньше 15" зачитс,ьнс) увеличивается обьем ц масса оболочки, а при угле больше 20- не обеспечивастся требуемое правилами изготовления взрывозашищенного и рудничного электрооборудования минимально допустимое расстояние между ребрами и токоведушимц частямц электрооборудования (60 мм). Установка укороченных,...

Номер патента: 1471241

Опубликовано: 07.04.1989

Авторы: Гусейнов, Жданов, Израилян, Миронов, Набиев

МПК: H02H 7/04, H02H 9/02

Метки: дуговых, замыканиях, защиты, землю, изолированной, изоляции, нейтралью, однофазных, повреждения, сетях, трансформатора

...- повышение надежности защиты,На чертеже показана схема устройства, реализующего предлагаемыйспособ.Устройство защиты трансформаторанапряжения контроля изоляции содержит плавкую вставку 1 предохранителя и подключенный параллельно к нейрезистор 2, причем резистор 2 подключен параллельно плавкой вставке 1через размыкающие контакты 3 электромагнитного реле 4. Устройство защиты подключено между ТНКИ 5 и.плавкой вставкой 1 предохранителя,один вывод резистора 2 подключенмежду системой шин 6 и плавкойвставкой 1 предохранителя, а второйвывод резистора 2 подключен междуТНКИ 5 и обмоткой реле 4 через ееразмыкающие контакты 3.При протекании по измерительнойцепи ТНКИ 5 нормального тока порядка 10-15 МА ток проходит через плавкую вставку 1...

Номер патента: 1472846

Опубликовано: 15.04.1989

Автор: Гиновкер

МПК: G01R 27/26

Метки: динамической, обмоток, стойкости, трансформатора

...формато ров напряжения тока, установленных на сторонах обеих обмоток кон -тролируемого силового трансформатора,Производные токов получаются любымизвестным способом, например, с помощью дифференциаторов, выполненных наоснове операционных усилителей,Измеренные мгновенные значения напряжений, токов и производных токов 10поступают в вычислительное устройство, где осуществляется хранение ихзначений, соответствующих моментам14, и вычисление ЬБ повыражениям (1) и (2). 15Расчет приведенных значений напряжения и тока второй обмотки такжеосуществляется вычислительным устройством с учетом реально установленного коэффициента трансформации трансформатора,Расчет по выражениям (1) и (2) может производиться вручную путем предварительной записи...

Номер патента: 1474793

Опубликовано: 23.04.1989

Авторы: Абилов, Жежеленко, Пыгарь, Слепов, Хиора

МПК: H02J 3/12

Метки: компенсирующими, отпайками, питания, трансформатора, трехобмоточного, устройствами, центре

...помощью которых блок МП активирует одно из устройств ПЗУ ОЗУ УВВ с которы ми МП обменивается информацией. Выходные сигналы блока СУ образуют ши-, ну управления ИУ 23, включающую пять сигналов управления блоками ПЗУ, ОЗУ, УВВ.45Входными сигналами блока РЗУ являются; десять адресных сигналов, приходящих с адресной шины 22, один управляющий сигнал ВМ, поступающий со схемы управления, Выходные восемь сигналов данных, поступающих на шину 21 данных.Входные сигналы блока ОЗУ - десять адресных сигналов; приходящих с адресной шины,два управляющих сигнала ВМ ОЗУ, ЗП ОЗУ с блока схемы управления, выходные и входные - восемь сигналов данных на шину данных. Входными сигналами блока УВВ являются;Юн дк Рнн х.,+х,) + ределенная оптимизациЯ цв 1Цнн...

Номер патента: 1476576

Опубликовано: 30.04.1989

Авторы: Близняков, Жук, Старовойтова

МПК: H02M 5/257

Метки: бездугового, нагрузкой, ответвлений, переключения, трансформатора

...свободные выводы которыхпредназначены для присоединения кответвлениям обмотки трансформатора,а общий вывод - для присоединения кодному из выводовнагрузки. Параллельно каждому иэ главных контактов1 и 2 подключена цепочка из последовательно соединенных электронного ключа 3 и 4, резистора 5 и 6, вспомога-тельного контакте 7 или 8, между общими точками главных контактов 1, 2и электорнных ключей 3, 4 включенобщий резистор 9, Электронные ключи3 и 4 представляют собой тиристорныеоптройы, управляющие .цепи каждого изних через резистор 10 или 11 присоеди.нены соответственно к смежному главному контакту 2 или 3 через общийрезистор 9,Устройство работает следующим об 35разом,В исходном положении (показанона чертеже) ток нагрузки протекает поцепи...

Номер патента: 1483412

Опубликовано: 30.05.1989

Авторы: Бакулин, Корнилов, Куцоконь, Марлатов, Месропов

МПК: G01R 31/34, H02K 24/00

Метки: вращающегося, многополюсного, трансформатора

...поступает напреобразователь 11, а выходной сигнал контролируемого ВТ 2 через преобразователь 5на первый вход устройства 6 сравнения, ана второй его вход подают выходной сигналформирователя 7 эталонного кода. При совпадении кодов с преобразователя 5 и формирователя 7 через угловой интервал формируют импульсы, которые поступают на устройство 9 управления, С устройства 9 управления последовательно через угловые интервалы, соответствующие т, поступает сигнал 55на запускающее устройство 10, Запускающее устройство 10 дает команду на съеминформации с преобразователя 11. Сигнал с преобразователя 11 в виде кода поступает на регистрирующее устройство2.В пределах оборота датчика угла 3 на регистрирующее устройство 12 поступает количество...

Номер патента: 1483543

Опубликовано: 30.05.1989

Авторы: Болтянская, Громова, Трофимов

МПК: H02H 7/04

Метки: защиты, перегрузки, силового, трансформатора

...вызываемой повышением действующего значения тока сверхноминального действующего значения,предусматривается защита обмотоктрансформатора 1 от перегрева, обусловленного протеканием в них высшихгармоник тока. Эта защита обеспечивается путем введения двух фильтрреле 5 и 6, настроенных на частотывысших гармонических составляющих,преобладающих в кривой тока. Такимобразом, фильтр-реле 5 и 6 обеспечивают анализ уровня амплитудныхзначений двух высших гармоническихсоставляющих, преобладающих в спектре тока обмоток, и срабатывают вслучае превышения высшими гармоническими составляющими (или хотя бы одной из них) установленных уровнейамплитудных значений. Фильтр-реле 5и 6 (или одно из них), сработав,замыкает цепь второго элемента задержки 10...

Номер патента: 1492294

Опубликовано: 07.07.1989

Авторы: Макаров, Павлий, Плетнев, Суков

МПК: G01R 11/00

Метки: витковой, износа, изоляции, счетчик, трансформатора

...максимально но)можцому коэффициенту деления 20 К, управляемого делителя 5.С приходом ца вход запуска дцдлого-цифрового преобразователя 3 импульса с выхода переноса управляемого делителя 5 осуществляется пре обрл онлние входного диалогового сиг.цллд аналого-цифрового преобрлзовлтеля 3, цропорпис ндльного теми рлтуре нагрева витковой изоляции, всоответстнун)п 1 ий цифровой код, сохра - 30 цяющийся неизмененным на выходеаналого-цифрового преобразователя 3 вляет деление частоты входных импульсов Г, вырабатываемых генератором Ь импульсов, в соответствии до конца цикла.С выхода аналого-цифрового преобразователя 3 цифровой код, соответствующий величине температуры нагрева изоляции, поступает ца входцифрового функционального преобразователя...

Номер патента: 1492413

Опубликовано: 07.07.1989

Авторы: Засыпкин, Тарамалы

МПК: H02H 7/04

Метки: включенными, вторичными, защиты, обмотками, параллельно, трансформатора

...реагирующего органа 6, При обрыве цепи однойиз вторичных обмоток трансформатораток этой обмотки становится равнымнулю, что привалит к появлению отрицательнога сигнала на выходе сумматора 5 и срабатыванию реагирующегооргана 1.55Один из возможных вариантов реализации устройства показан на фиг,2,Токи каждой вторичной обмотки трансформатора поступают на блоки 1,нкпн ающие в себя датчики тока, выпрямители, сглаживающие фильтры и выделяющие си папы в виде постоянныхнапряжений, прапорцианальых токам,ца резисторах К 1, К 2, КЗ, 1 еэисторыК 1, К 2, КЗ вместе с резисторами К 4,К 5, К 6 соединены в схему мцоголученой звезды и образуют блоки 2. 11 а входы максиселе.ктара 3, состоящего издиодов Р 1, Р 2, РЗ, и миниселекторасостоящего из...

Номер патента: 1494060

Опубликовано: 15.07.1989

Авторы: Антонов, Гул, Епифанов, Иванов, Нокалн, Щербаков

МПК: H01F 41/00

Метки: вращающегося, многополюсного, трансформатора

...достигают без повреждения последней а поэтому измерение ЬЯ и уменьшение осевой длины производят одновременно.Расчетную величину угла скоса 15 Цд, пазов магцитопровода определяют по номини ьным значениям геометрических размеров зубцовой зоны многополюсного вращающегося трансформатора, к которым относятся ширина па зов магнитопроводов, их осевая длина, величина воздушного зазора и т,д. Геометрические размеры зубцовой зоны и расчетный угол скоса гкск,раич определяют из условия получения мицималь ной погрешности преобразования угла многополюсного вращающегося трансформатора.Определяют минимальное и максимальное значения углов скоса Ы, и сд при которых допускаются минимальное значение погрешности Ьс многополюсного трансформатора. 30 Ь...

Номер патента: 1495864

Опубликовано: 23.07.1989

Авторы: Гинзбург, Зеленин, Максимов

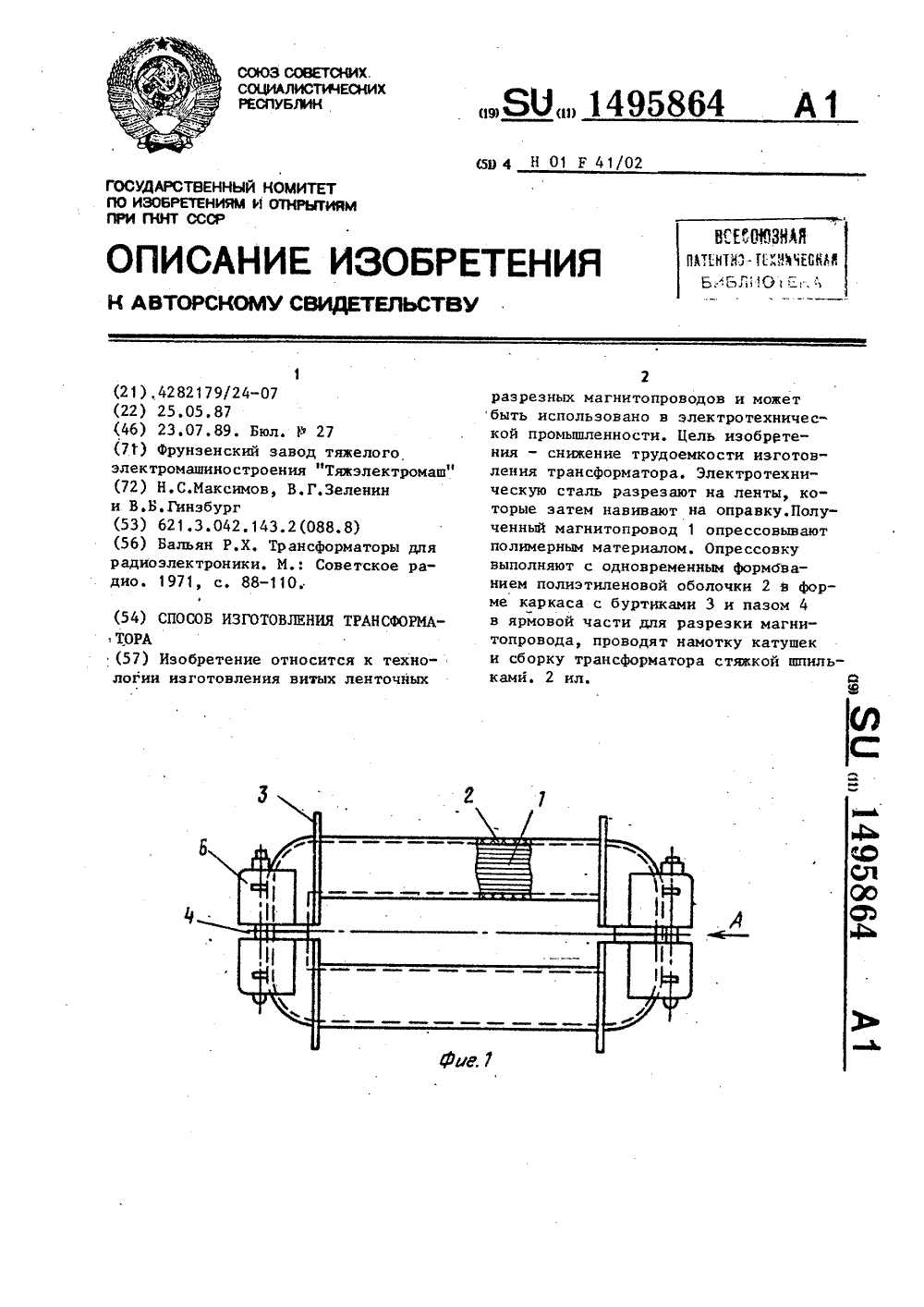

МПК: H01F 41/02

Метки: трансформатора

...изоляционным покрытием разрезают на ленты, которыезатем навивают на оправку. Полученный магнитопровод калибруют, отжигают н выпрессовывают оправку. Магнитопровод 1 устанавливают в пресс-форму (не показана) термопластавтомата и опрессовывают, например, поли" 40этиленом низкого давления при температуре 230 С и давлении 95 атм.Опрессовку осуществляют с одновременным формованием полиэтиленовой ободочки 2 в форме каркаса катушки с 45буртиками 3, а также пазами 4 дляразрезки. Пазы 4 магнитопровода 1размещены не поперек, а вдоль него,т.е. в его ярмовой части. Кроме того,одновременно с катушками и пазами для разрезки формуют в ярмовой части оболочки 2 пазы 5 для выводов катушек и приливы б для стяжных шпилеки крепления арматуры 8.Далее...

Номер патента: 1495963

Опубликовано: 23.07.1989

Авторы: Мустафа, Рудицкий

МПК: H02M 7/5395

Метки: инвертора, силового, симметрирования, трансформатора

...симметрирования. Предположим, 45что в момент времени(рис.2 а, интервал 111) напряжение на выходе инвертора возрастает вследствие сбросанагРузки, соответственно возрастаетизмеренная индукция В, увеличивается50амплитуда сигнала на выходе порогового устройства 7, компенсирующего появившийся ток подмагничивания и предотвращающего тем самым одностороннее насыщение магнитопровода силово 55го трансформатора.На фиг.2 в показан процесс компенсации тока подмагничивания, обусловленного, например, асимметричным па 3 4деыием напряжения на вентилях коммутатора. Появление тока подмагничивания приводит к,появлению на втором входе блока 5 интегрирования напряжения, пропорционального этому току, и к асимметрии выходного сигнала В блока...

Номер патента: 1501208

Опубликовано: 15.08.1989

Автор: Либерзон

МПК: H02H 7/04

Метки: замыкания, защиты, короткого, трансформатора, электропечного

...помехи. Расширитель импульсов 8 формирует непрерывный сигнал, который инвертируется логическим элементом НЕ 9. На втором входе элемента И 10 при этом сигнал отсутствует, поэтому нет сигнала и иа выходе элемента И 10, т.е, защита ие срабатывает.При возникновении кз, в зоне действия защиты (в трансформаторе или иа ошииовке низшего напряжения до точки установки индуктивного датчика тока) реле 3 срабатывает (фиг.2 б) и аналогично предыдущему случаю подает сигнал на один вход элемента И 10. Напряжение на выходе индуктивного датчика тока 4 в этом режиме существенно ниже,чем в предыдущем, так как ток в печи уменьшается из-за короткого замыкания со стороны питания. На выходе коммутатора 1 и расширителя импульсов 8 сигнал отсутствует, а на...

Номер патента: 1511776

Опубликовано: 30.09.1989

Авторы: Грушко, Козлова, Нагорный, Шевченко

МПК: H01F 27/24

Метки: магнитопровод, трансформатора, шихтованный

...стыкамипластин осуществляют по размещениюспинок ярм магнитопровода. При такой конструкции магнитопровода величина зазора существенного значенияне имеет вследствие незначительногоколичества в каждом иэ сечений стерж"ней, Стяжку пластин магнитопровода,крепление на нем обмоток осуществля 5 15117 ют известными способами, например, при помощи ярмовых балок и стяжных шпилек. Стержни стягиваются при помощи бандажей из стеклоленты или5 другого изоляционного материала.Магнитопровод трансформатора работает следующим образом.При подключении насаженных на стержни и соединенных между собой об моток в звезду, треугольник или иное соединение и подключении их к электрической сети, по ним протекает ток холостого хода, который образует магнитный поток,...

Номер патента: 1525798

Опубликовано: 30.11.1989

Автор: Королев

МПК: H02H 3/28

Метки: защиты, силового, трансформатора

...выходе блокавыборки 41 возрастет, В результатена выходе первого сумматора 48 поя вится .затухающий экспоненциальныйО,(или нуль),В блоках 52 и 53 из этих сигналовформируются единичные прямоугольныесигналы, совпадающие по знаку с соответствующими входными,Так как сигналы на обоих входах третьего блока 54несовпадения разного знака (или имеется сигнал только на одном из вхо - 20дов), то на его выходе в течение это го времени присутствует логическийсигнал высокого уровня, который поступает на третий вход третьего логического элемента И 47, 25На второй вход третьего логическо"3го элемента И 47 поступает логическийсигнал высокого уровня с выхода вто рого одновибратора 55. Длительностьэтого сигнала равна 1.2.=5 мс, Так какследующий сигнал...
