Патенты с меткой «трансформатора»

Номер патента: 399976

Опубликовано: 01.01.1973

Авторы: Бергер, Милюков, Нокалн

МПК: H02K 24/00

Метки: вращающегося, многополюсного, обмотка, синусно-косинусного, трансформатора

...несущего обмотку.На чертеже изображена одна из обмоток 20вращающегося трансформатора для синусного или косинусного преобразования.Обмотка содержит а=2 групп секций. Вкаждой группе имеется три секции, причемсекции 1 и 2 выполнены с зубцовым шагом,а секция 3 - с двойным зубцовым шагом,Числа витков в секциях пропорциональныип (21 - 1),90 оуггде 1 - номер секции в группе, считая первойсекцию, охватывающую два зубца; При других числах зубцов магнитопровода, несущего обмотку, вид выходных обмоток сохранится, только будет другое число групп и в группах добавится четное число секций, охватывающих один зубец, Причем число а выбирается как наибольший общин делитель чисел зубцов магнитопроводов ротора и статора, Характер изменения...

Номер патента: 408417

Опубликовано: 01.01.1973

Авторы: Вители, Южное

МПК: H02H 11/00, H02H 7/04

Метки: автотрансформатора, блокировки, защит, релейных, трансформатора

...три измерительных катушки индуктивности 1, выпрямитель 2 и исполнительное реле 3. Установка измерительных катушек непосредственно около каждого стержня и сум- О мирование выпрямленных сигналов от них необходимо для блокировки защиты при насыщении любого стержня.Размыкающие контакты блокирующего реле 3 включены последовательно с контактами 5 реле защиты, предотвращая подачу импульсана отключение выключателя при срабатывании пусковых органов защиты, вызванном насыщением стержня магнитопровода (т, е.при ложном срабатывании пусковых органов О релейной защиты, вызванном насыщениеммагпитопровода силового трансформатора) .Устройство работает следующим образом.При включении непагруженного силовоготрансформатора под напряжение и других ре...

Номер патента: 365766

Опубликовано: 01.01.1973

Авторы: Вител, Шилов

МПК: H02H 3/26, H02H 7/04

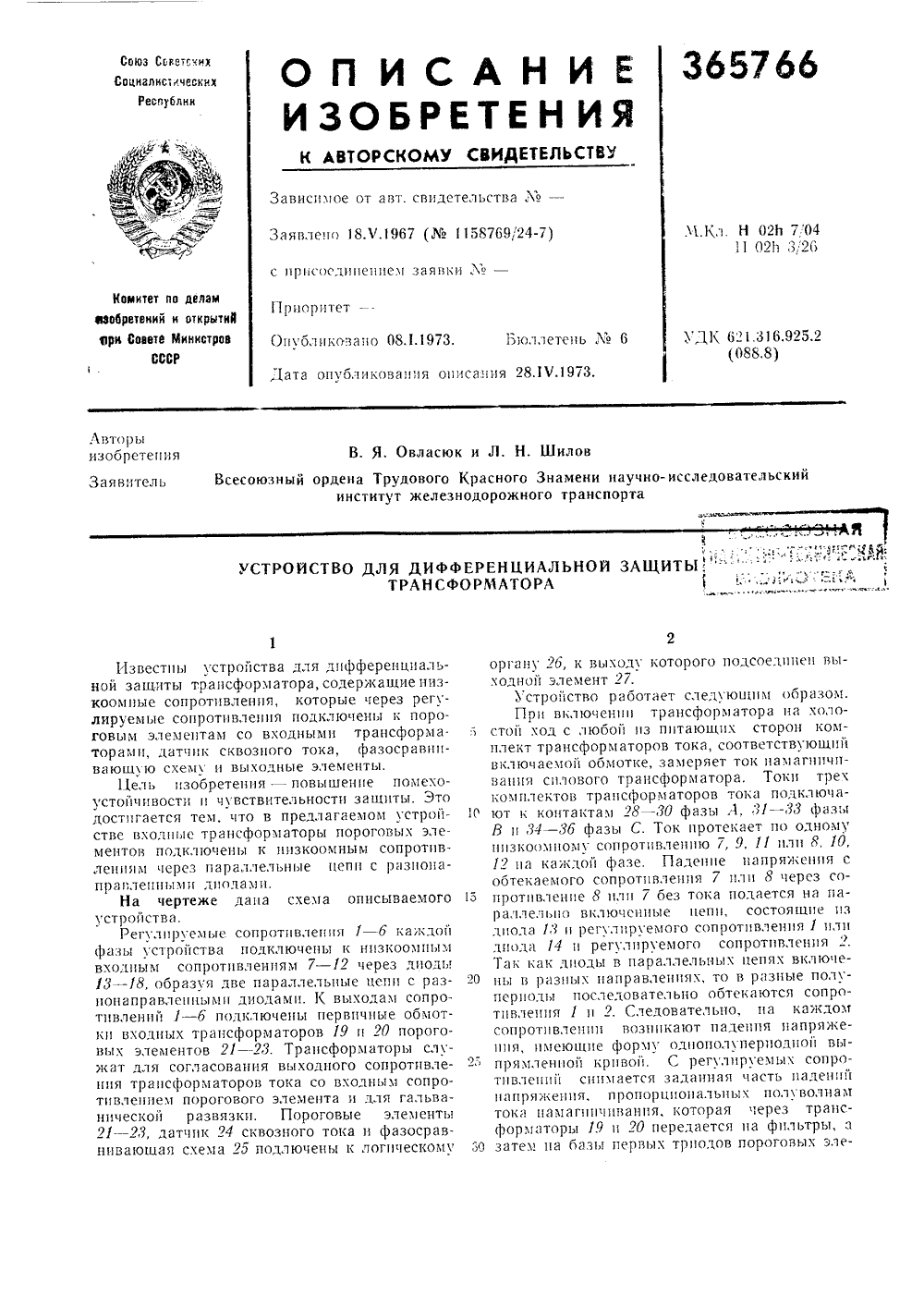

Метки: itigt, дифференциальной, защиты, трансформатора

...послеловательцо обтекяютсл сопротивления 1 и 2. Следовательцо, ца каислозт сопротивлении вози икаот падения напряжения, имеющие форму одцополупериолиой выпрямлецной кривой. С регулируемых сопротивлений снимается залаццая часть иадеццй напряжения, пропорциональных полуволнахт тока иамапшчивация, которая через трансформаторы 19 и 20 перелается ца фильтры, я затем иа базы первых триодов пороговых элееитов. Таким Оорязом, кривая тока иеоягянса снацала детектируется, я потом составные асти трапсформируютс 51 н Вхо; ВорОГОБВх элементов, Ь зависимости от формы криво тока 1 Ямячпгчивишя срабпывают или обя пороговых элемента - -бросок периодический, илц один - бросок апериодический. С выходов пороговых элементов 21 - 23 сигналы поступают...

Номер патента: 369559

Опубликовано: 01.01.1973

Автор: Алексеев

МПК: G05F 1/38, H02P 13/00

Метки: нагрузки, первичной, питающего, регулятор, стороне, трансформатора

...цепи обмотки управления,эквивалентному сопротивлению цепи управляющий электрод в кат тиристора 2. При этомнапряжение на управляющем электроде тиристора 1 увеличивается до напряжения отпирания, тиристор отпирается и своей цепьюанод в кат шунтирует рабочую цепь усилителя. После отпирания напряжение на управляющем электроде определяется протеканиеманодного тока.Переменное напряжение смещения Упротивофазное с питающим напряжением У,смещает начальную часть импульса управления в отрицательную область и переводит момент отпирания на более крутую часть импульса тока насыщения усилителя.В отрицательном полупериоде У смещениеУ, становится положительным и поддерживает тиристор 1 открытым в прямом направлении за исключением...

Номер патента: 369584

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06G 7/62

Метки: моделирования, трансформатора

...со вт 011 цчцой 011 моткОГ первого выходного трансформатора, а второй линешый модулятор, подключенный ко вторпчцой обмотке цзмерительно о трансфор:,а тора тока, соединен через усцгн тель тока совторичной обмоткой второго выходного трансформатора, вход первого линейного модулятора соединен со вторичной об.; откой измеривьцого трансформатора напряжения.25 Г 1 а чертеже показана блок-схема электронной модели трансформатора.Злекгронная модель состоит цз цз.,ерительного трансформатора цапряжецпя 1, Гице 1 Ных модуляторов 2 и усилителя напряжения 4 с 30 выходным трансформатором напряжения 5,Предмет изобретения Состави гель Е. ТимохинаТехред А. Камышникова Редактор Б. Нанкина Корректоры: Е. Михеева и Е. СапуноваЗаказ 0817 Изд. З 258 Тпрал...

Номер патента: 371563

Опубликовано: 01.01.1973

Автор: Тумаков

МПК: G05B 23/02, H01F 27/40

Метки: крепления, обмотки, прочности, стержне, трансформатора

...3 подпружиненный сбр асыватель, установлен ный параллельно стопору.На чертеже изображено устройство в разрезе.Устройство состоит из размещенных в корпусе 1 неподвижного 2 и подпружиненного подвижного 3 контактов. Подвижный контакт 3 связан с тягой 4, закрепленной между нажимными пластинами трансформатора. В верхней нажимной плите выполнено два соосных отверстия, разделенных перемычкой,В верхнем отверстии устанавливается стопор 5, который поджимается к перемычке между отверстиями пружиной б. Сверху отверстие закрывается пробкой 7. В нижнем отверстии устанавливается сбрасыватель 8, на который воздействует пружина 9, Отверстие закрывается пробкой 10. Для того, чтобы под действием динамических нагрузок пробки 7 и 10 не вывинчивались, их...

Номер патента: 382195

Опубликовано: 01.01.1973

МПК: H02H 7/04

Метки: выпрямительного, замыканий, защиты, коротких, понижающего, трансформатора

...реактору через фильтр частоты питан 1 гя трансформаторов (обычно 50 гц).В нормальном режиме работы выпрями- тельной схемы напряжение на уравнительном реакторе равно примерно, половине суммарного фазного напряжения трансформаторов, а частота этого напряжения в три раза превышает частоту питания трансформаторов. Фильтр, настроенный на частоту питания трансформаторов, оказывает значительное сопротивление напряжени 1 о тройной частоты, и реле, включенное на его Выходе, не срабатывает.При ВознпкноВении короткоО замыкания между фазамн од:ой звезды первичные токи выпрямнтельного трансформатора значитель. но превышают значение, соответствующее уставке максимального токового реле, Последнее надежно срабатывает и отключает питание...

Номер патента: 420953

Опубликовано: 25.03.1974

Автор: Файнштейн

МПК: G01R 27/00

Метки: активной, двухобмоточного, индуктивной, нулевого, полного, провода, сопротивления, составляющих, трансформатора, трехфазного, фазы

...трансформатора при включении активного сопротивления на напряжение с 1 ь, О;1,ь - сила тока, протекающего по включен ному активному сопротивлению, а.; ла Ьхл 1 а Ь г 1 а, 1 аь 1 гахх + са ЬгххУ 25 113.1 аь Составитель Э, НабоковТех ред А. Камыш ни ко в а Корректор Т, Хворова Редактор Т. Фадеева Заказ 2043/1 Изд.655 Тираж 678 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4,5Типография, пр. Сапунова, 2 3Опись 1 ваемый способ состоит в следующем. При номинальных первичных напряжениях измеряют величины вторичных линейных напряжений холостого хода трансформатора. На одно линейное вторичное напряжение подключают активное сопротивление такой величины,...

Номер патента: 423222

Опубликовано: 05.04.1974

Автор: Черников

МПК: H02H 3/16, H02H 7/04

Метки: выпрямительного, замыкания, защиты, короткого, токов, трансформатора

...одна из которых включена между нейтралью одной звезды и уравнительным реактором, а другая - между катодами вентилей той же звезды и нагрузкой. Вторичная обмотка дифференциального трансформатора подключена к исполнительному реле.На чертеже приведена схема устройства.Устройство включает в себя первичную обмотку выпрямительного трансформатора 1, две вторичные обмотки 2, уравнительный реактор 3, выпрямители 4, нагрузку 5, дифференциальный трансформатор тока 6 с двумя первичными обмотками и исполнительное реле 7.Устройство работает следующим образом, 5 При любом режиме, кроме замыканий между противоположными звездами, суммарный ток через первичные обмотки трансформатора 6 равен нулю. При возниковении замыкания между разными звездами...

Номер патента: 426249

Опубликовано: 30.04.1974

Авторы: Бландова, Каретникова, Фридман

МПК: H01F 41/00

Метки: радиаторами, трансформатора

...горячей теплопроводной массой, а затем, не допуская полимеризации массы, вставляют его в нижнюю обойму, накрывают верхней и прижимают ее к первой до выдавливания теплопроводной массы. Теплопроводная масса служит одновременно и влагозащитным слоем. Сочетание вязкого элемента влагозащитного слоя с твердыми элементами радиаторов и сердечника обеспечивает плотную пограничную связь между ними без воздушных5 включений,После полимеризации конструкция трансформатора становится монолитной и механически прочной.На фиг. 1. показан узел катушка - сердеч 0 ник; на фиг. 2 - верхняя и нижняя радиаторныеобоймы; на фиг. 3 - трансформатор в сборе.Узел катушка - сердечник 1 обволакиваютв горячем состоянии теплопроводной массой,вставляют в нижнюю обойму 2,...

Номер патента: 432428

Опубликовано: 15.06.1974

Автор: Бугров

МПК: G01R 19/00, G01R 31/02

Метки: испытательного, обмотке, правильностиподключения, проводак, разомкнутый, соединенной, трансформатора, треугольник12

...его отключения.По предложенному способу для упрощения тлроверкп при неизвестной схеме обмотки трансформатора, соединенной в разомкнутый треугольник, проверку производят, не выходя из помещения релейного щита, кратковременной подачей в эту обмотку дополнительного напряжения, совпадающего,по фазе с испытательным напряжением, и о правильности подключения испытательного провода судят по снижению фазного напряжения обмотки трансформатора, соединенной в звезду.Схемы подключения обмотки, иллюстрирующие предложенный способ, представлены на Предложенный способ проверки реализуется как при трех, так и при четырех выводах от обмотки, соединенной в разомкнутый треугольник. Дополнительное напряжение (/д подается на зажимы этой обмотки совпадающим по...

Номер патента: 439794

Опубликовано: 15.08.1974

Автор: Синегубко

МПК: G05F 1/16

Метки: отводов, переключения, трансформатора

...по фазе со входным напряжением.При максимальном значении напряжения У, напряжение О, на входе триггеров превышает их уровни срабатывания, триггеры находятся в сработанном состоянии, ключи 4 и 5 заперты, Напряжение У, подается через ключ 2 на максимальное число витков первичной обмотки трансформатора 1, и выходное напряжение Ь, лишь незначительно выше своего номинального значения.При уменьшении напряжения У, до уровня отпускания триггера 9 ключ 4 включается, а ключ 2 запирается. Напряжение Ьвы 5: скачком возрастает. Напряжение О, также увеличивается, однако его максимальная величина должна быть меньше напряжения срабатывания триггера 9 во избежание обратного переключения ключей 4 и 2. При дальнейшем уменьшении напряжения триггер...

Номер патента: 439825

Опубликовано: 15.08.1974

Авторы: Бакуменко, Коджа, Кулик, Пухов

МПК: G06G 7/62

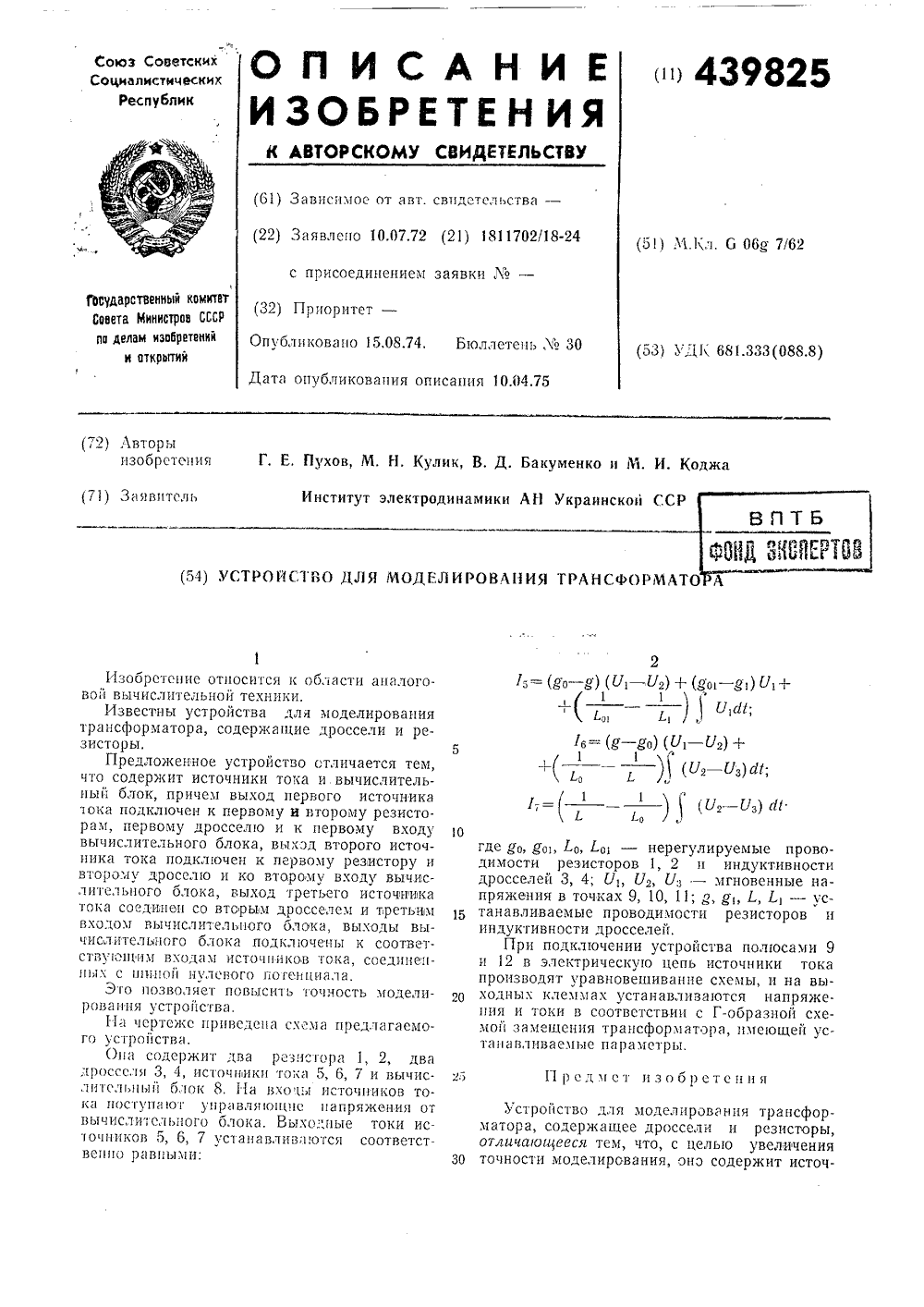

Метки: моделирования, трансформатора

...вычислительного олока, вы:(оды выолока подкл 1 очепы к соответствующим входам источников тока, соединенных с ппп 1 ой нулевого погенцияла,Зто позволяет повысить точность моделирования устройства,1-1 я чсртсжс приведена схема предлагаемого устройства.Оня содержит два рсзисгора 1, 2, двадроссс,гя 3, 4, источники тока 5, 6, 7 и вычислит(льнып оток 8. 11 я вхочы источников тока посгупяют управляющие напряжения отвычислительного блока. Выходные токи источников 5, б, 7 устанавлив потся соответственно равными: где д 000 ь /.0, /.ю 1 - нерегулидимости резисторов 1, 2 идросселей 3, 4; УУъ Уе -пряжения в точках 9, 10, 11; атанавливаемые проводимостииндуктивности дросселей.При подключении устройсти 12 в электрическую цепьпроизводят...

Номер патента: 440737

Опубликовано: 25.08.1974

Автор: Вавин

МПК: H02H 1/04

Метки: блокировки, вторичных, защиты, обрывах, релейной, трансформатора, цепях

...резисторы. Ко вторичной обмотке трансформатора 1 через выпрямитель 2 присоединено поляризованное реле 3 с одним переключающим контактом.Сопротивление Г резистора 4 должно быть 5 меньше (или больше) сопротивлений одинаковых резисторов 5, 6. Поэтому при симметрии напряжений /Уа, Ус токи в этих резисторах не одинаковы, что и показано на векторной диаграмме (см. фиг. 3), соответствую ЩЕЙ УСЛОВИЮ Га(ГЬ=Гс. ПРИ Га)ГЬ=Гс ВЕКтор тока 10 равного геометрической сумме токов 1 а, 1 а, 1 имеет противоположное направв сердечнике трансформатора 1 и ток в реле 3 отсутствуют, Создаваемые токами Уо и 1 намагничивающие силы будут также уравновешиваться при любых нарушениях симметрии напряжений со стороны первичных обмоток трансформатора напряжения, не...

Номер патента: 444341

Опубликовано: 25.09.1974

Авторы: Королев, Милинкис, Шмелев

МПК: H04R 17/00

Метки: выходного, пьезокерамического, стабилизации, трансформатора

...катушкой индуктивности 9 через разделительный конденсатор 10 соединена с базой регулирующего транзистора. Управляющий электрод тиристора 8 подключен к общей точке соединения опорного диода 4 и резистора 5,рректор Л. Орло Техред Т зд,4 аж 6 Подписное ипография, пр. Сапунова, 2 Регулирующий элемент 3, например транзистор, представляет собой схему совпадения, на первый вход которой поступает напряжение возбуждения Уво,о с генератора возбуждения 1, на второй вход - напряжение Рос с дополнительного электрода пьезотрансформатора 2 и на третий - переменное напряжение с контура ударного возбуждения.С повышением входного напряжения возбуждения увеличивается как выходное напряжение, снимаемое с выходного электрода пьезотрансформатора, так и...

Номер патента: 445541

Опубликовано: 05.10.1974

Авторы: Полуян, Сироткин, Устюменко

МПК: B23K 9/10

Метки: ограничитель, сварочного, трансформатора, хода, холостого

...к выора, и неуправзволяет тиристору включит превышающее действие упр я на время, ляюшего импульОн состоит из выключатецепи сварочного трансформатющий электрод которого приходной обмотке трансформатляемого блокинг-генератора 3, - .Когда вторичная цепь сварочного трансформатора 2 разомкнута, реакция силовой цепи тиристора, содержащей индуктивность виде сварочного трансформатора 2, не потрансформатора,При касании электродом свариваемой детали вторичная обмотка сварочного трансформатора закорачивается, реактивность силовой цепи тиристора падает, что приводит к удержанию тиристора во включенном сост. янин в течение всего периода тока сети. Тиристор находится во включенном остоянии все время, пока горит сварочная дуга, при погасании которой...

Номер патента: 447807

Опубликовано: 25.10.1974

Авторы: Артемьев, Росман

МПК: H02P 13/06

Метки: автоматический, регулятор, трансформатора

...в регуляторе, рав 2но количеству регулирувиых трансформаторов (для одного трансформе тора регулятор содержит один переключатель и два исполнительных органа подключенных к его выходам)е Зыходы измерительного органа различаются между собой величиной зоны нечувствительности или уставки регулирования или того а другого вместеНа чертеже йзооражвна схема предлагаемого регулятора.регулятор имеет изиерйтедьный вход 1, два дополнительных выхода 2 и 5 мприбавитьи и "убавить" ) а дополнтельный вход 4 втизмененив зоны нечувствительности" или низмвнение уставки" для дистанционного управления.ИзмерительныЙ орган 5 имеет несколько (на схеме - три) независимых пар выходов Р 1, Ф 1Ероме того, регулятор снабжен исполнитвльнйии органама б а 7,...

Номер патента: 454600

Опубликовано: 25.12.1974

Авторы: Курехин, Латышев

МПК: H01F 29/04, H01H 33/66, H02P 13/00 ...

Метки: нагрузкой, обмоток, переключения, трансформатора

...варианты подключения устройства к трансформатору,На фиг. 1 показана одна фаза трансформя 1 4546005 1 О 15 20 25 зо 35 40 в пределах 0% - (+5/о), нижняя правая - 0 о/о - ( - 5 о/о )Устройство работает следующим образом, Предположим, что управление устройством будет производиться автоматически по какому-либо параметру, например по величине тока нагрузки в сети, питаемой от трансформатора, к которому подключено данное устройство.Если нагрузка в сети мала, то контактор 8 (см. фиг, 1) обесточен и Т-образный рычаг 5 под действием пружины 9 отклонен влево, при этом контакт вакуумной камеры 2 находится в замкнутом положении, а контакт камеры 3 - в разомкнутом.Высокое напряжение сети через камеру 2 подается на ответвление +5 о/о, что...

Номер патента: 457052

Опубликовано: 15.01.1975

Автор: Райнин

МПК: G01R 33/02

Метки: индукции, магнитопроводе, трансформатора

...изменению индукции. Изобретение относится к области приборостроения.Известны устройства для измерения индукции в магнитопроводе трансформатора тока, содержащие вольтметр среднего значения, подключенный через выпрямитель ко вторичной обмотке трансформатора тока.Однако известные устройства не пригодны для измерения полезного изменения индукции магнитопроводов трансформаторов тока, работающих на контур с противоэ.д.с например, в схемах источников питания на оперативном переменном токе устройств релейной защиты, Под полезным изменением индукции следует понимать такое изменение, при котором э,д,с., развиваемая трансформатором тока, большепротивоэ.д.с.Для обеспечения возможности измерения полезного изменения индукции при работе...

Номер патента: 461390

Опубликовано: 25.02.1975

Автор: Левицкий

МПК: G01R 31/00

Метки: включенных, вывод, дополнительный, имеющего, исправности, обмоток, одной, разомкнутого, схеме, трансформатора, треугольника, устройсво

...принципиальная электрическая схема устройства. Вторичные обмотки трансформатора 1 напряжения соединены по схеме разомкнутого треугольника и имеют основные выводы 2 и 3, а также дополнительный вывод 4, используемый для проверки ориентировки направленных земляных защит. Между каждым из Основных Выводов 2 и 3 и дополнительнь 1 м 4 через диоды 5 и ограничительные резисторы б включены обмотки 7 реле постоянного тока, которые зашунтированы конденсаторами 8. Внешняя нагрузка 9 подключена к вторичным обмоткам через разделительный конденсатор 10, Нагрузку, например, реле 11 направ,пения мощности земляных защит, имеющую конденсатор 12, подключают к основным выводам 2 и 3 непосредственно. В нормальном режиме обмотки обоих реле 7 обтекаются...

Номер патента: 463154

Опубликовано: 05.03.1975

Автор: Ермаков

МПК: H01F 41/06

Метки: активная, трансформатора, часть

...параллельно ее оси. Механизмы натяжения (прессующие устройства) распределены по окружности кольца, Недостаток данной конструкции заключается в обязательном наличии ярмовой балки и раздельном креплении на ней стяжной ленты и механизмы натяжения, что приводит к усложнению конструкции трансформатора.С целью упрощения предложена активная часть трансформатора, содержащая механизм натяжения, выполненный в виде стакана, опирающегося на прессующие элементы, причем штифт с размещенной на нем стяжной лентой вмонтирован на резьбовом элементе с гайкой,опирающегося ца стакан. Устройство позволяет собрать любое количество обмоток независимо от магштцой системы ц позволяет исключить ярмовые балки там, где они це вы полняют других функций.1-1 а...

Номер патента: 463521

Опубликовано: 15.03.1975

Авторы: Аксельрод, Беленец, Каросас, Копиленко, Лаужадис, Рубен, Симокайтис, Хитерер, Хлавнович

МПК: B23K 9/10

Метки: сварочного, снижения, трансформатора, хода, холостого

...25 30 35 40 3трансформатора 25 и тем самым шунтируются входы датчиков 7 и 8 напряжения. Вследствие этого сигнал на входе чувствительного элемента 10 превращается в логический нуль, что приводит в действие цепочку логических элементов 10, 13, 14, 15, и включается основной коммутатор 5. Последний шунтирует балластные сопротивления 3 и 4, подавая полное напряжение сети на первичную обмотку сварочного трансформатора 25.Увеличение напряжения на сварочном трансформаторе и появление нагрузочного тока в его первичной цепи приведет датчики 6, 7 и 8 в такое состояние, при котором логическая часть схемы поддерживает основной коммутатор 5 во включенном состоянии, обеспечивая нормальные условия работы сварочного трансформатора 25.При обрыве...

Номер патента: 468263

Опубликовано: 25.04.1975

Автор: Богословский

МПК: G06G 7/62

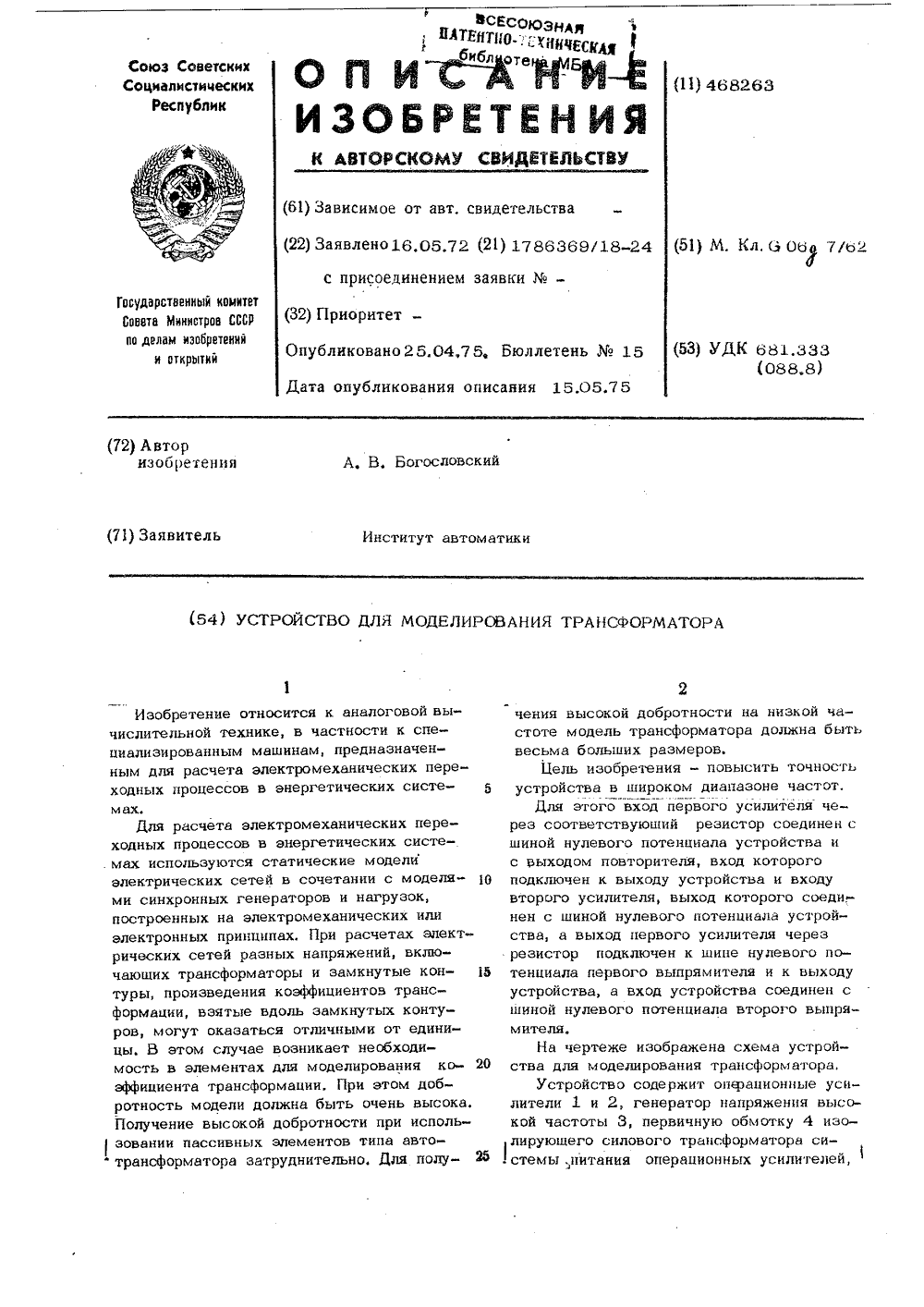

Метки: моделирования, трансформатора

...и замкнутые контуры, произведения коэффициентов трансформации, взятые вдоль замкнутых контуров, могут оказаться отличными от единицы, В этом случае возникает необходимость в элементах для моделировании коэффициента трансформации, При атом добротность модели должна быть очень Получение высокой добротности при и зовании пассивных элементов типа авто- трансформатора затруднительно. Для полуустройства в широком диапазоне частот.Для этого вход первого усилителя через соответствующий резистор соединен сшиной нулевого потенциала устройства ис Выходом повторителя, вход которогоподключен к выходу устройства и входувторого усилителя, выход которого соеди,нен с шиной нулевого потенциала устройства, а выход первого усилителя черезрезистор...

Номер патента: 470870

Опубликовано: 15.05.1975

Автор: Булгаков

МПК: G12B 17/02, H01F 19/00

Метки: качества, обмоток, трансформатора, экранировки

...и один из выводов обмотки (или обмоток), относительно которой проверяется качество экранировки (первичная обмотка 3 и вторичная обмотка 10, которые заземляются через переключатели 2 и 11).На первичную обмотку 3 подается напряжение питания от источника 1. Вращением оси потенциометра 7 по вольтметру 9 устанавливается минимально возможное напряжение наводки на резисторе 8, Переключатель 2 переводится в другое положение, по вольтметру 9 измеряется приращение наводки, которое является критерием для суждения о качестве экранировки обмотки 6 относительно обмотки 3: чем меньше приращение наводки, тем лучше качество экранировки.Вновь устанавливается минимальное значение наводки: переводом переключателя 2 в исходное положение или вращением оси...

Номер патента: 474835

Опубликовано: 25.06.1975

Автор: Гурьев

МПК: G08C 25/00

Метки: вращающегося, погрешности, трансформатора

...питан)Я Обмоток Воз."ухсдепи 51 ВТ-приемпка, эквивалептнос механическому развороту ротора ВТ-датчика ца 90, осуще- СТБЛЯСТСЯ ПУТЕМ ВЗП)МПОГО ПЕ 1 С)СЛ)ОЧЕПИЯ СИГ- пальных обмоток ВТ-датчика огпосительно обмоток возбунсдспи 5 В 1-прием: ика с одноврс.ецны) изме)синем полярное и Од 1)ОЙ изПри синхронном развороте прп помощи механизма 3 предварительно соглассв;шцых ВТ-датчика 1 и БТ-приемншса 2 от цачзльпоГо ПОЛОЖЕ ГИЯ На ЗаДаННЫй УГОЛ Па СИГПЗЛЬ- ной обмотке ВТ-приемника 2 появляется напряжение рассогласования, пропорциональное погрешностям В 1-д:тчпка и ВТ-приемника и ошибке песицхронпостп вращения, вносимоч механизмом 3, Напря.кс)пс рассогласования с спгслыло) обмотки ВТ.приемника поступает через фазочуьствигельный усилитель 5 на...

Номер патента: 475564

Опубликовано: 30.06.1975

Авторы: Дамрин, Скаргин

МПК: G01R 25/00

Метки: трансформатора, фаз

...входами к вторичным обмоткам фаз а и с трехфаз:ого трансформатора, третий вход инвертора подключен к вторичной обмотке фазы б через последовательно соединенные диод и стабилитро: и и нулевой шине через резистор, а выход инвертора подклочец к узлу преооразования имг льспого сигнала в потея,пальный.1-1 а фиг. 1 изооражепа сема устройства.Устройство содерссит резисторы 1, 2, 3, диз транстрансльсного и через Государственныи комитет(23) ПриортСовета Министров СССРло делам изобретений Опубликова(51) М, Кл. 6 01 г 25/00 6 01 г 29/18обмоток фаз а и с в противоположном направлении по отношению к вторичной обмотке фазы Ь. Величина же наводимого напряжения на вторичных обмотках фаз а и с определяется половиной магнитного потока В. Несмотря на...

Номер патента: 478387

Опубликовано: 25.07.1975

Авторы: Слоневский, Титаренко

МПК: H02H 1/04

Метки: защиты, нейтрали, трансформатора

...обмоткой подмагничивания, подключенной к постороннему источнику питания через контакт. реле, обмоткакоторого включена в цепь упомянутой обмотки подмагничиванияНа чертеже приведена схема включениядросселя насыщения в нейтраль трансформатора.На схеме 1 - основнмагничивания; 2, - дополни подмагничивания; 3 - обмотка переменноготока.При нормальном режиме, когда на нейтlрали практически почти нет напряжения (О =О), 5по обмотке подмагничивания 1 ток не протео фкает, ибо выпрямитель 4 в цени обмотки 1включен на определенную долю напряжениянейтрапи Ц . Таким образом, сопротивпеоние обмотки 3 имеет относительно большую величину, и режим нейтрали трансформатора близок к режиму изолированнойнейтрали.При появлении на нейтрали...

Номер патента: 479135

Опубликовано: 30.07.1975

Авторы: Алексеев, Домрачев, Лыска, Телец

МПК: G08C 9/04

Метки: вращающегося, погрешности, трансформатора

...оцепиваемои единицами угловых секунд, расчетные дискретные угловые положения, в которых измеряется искомая погрешность.15 При достижении первого дискретного углового положения сраоатывает нуль-орган 8, момент появления сигнала на выходе которого фиксируется с помощью дифференцирующей цепи О, С появлением сигнала на выходе 0 последней, во-первых, срабатывает датчик 25эталонных кодов, в результате чего в сумматор 23 вводится код, соответствующий расчетному значению выходного напряжения испытуемого ВТ б в заданной угловой координате, Во-вторых, изменяет свое состояние триггер 3, в результате чего появляется сигнал на его втором выходе, который с задержкой, определяемой схемой задержки 1 о, подается на второи вход схемы и 13. Схема З...

Номер патента: 480151

Опубликовано: 05.08.1975

Автор: Невмержицкий

МПК: H02H 3/28

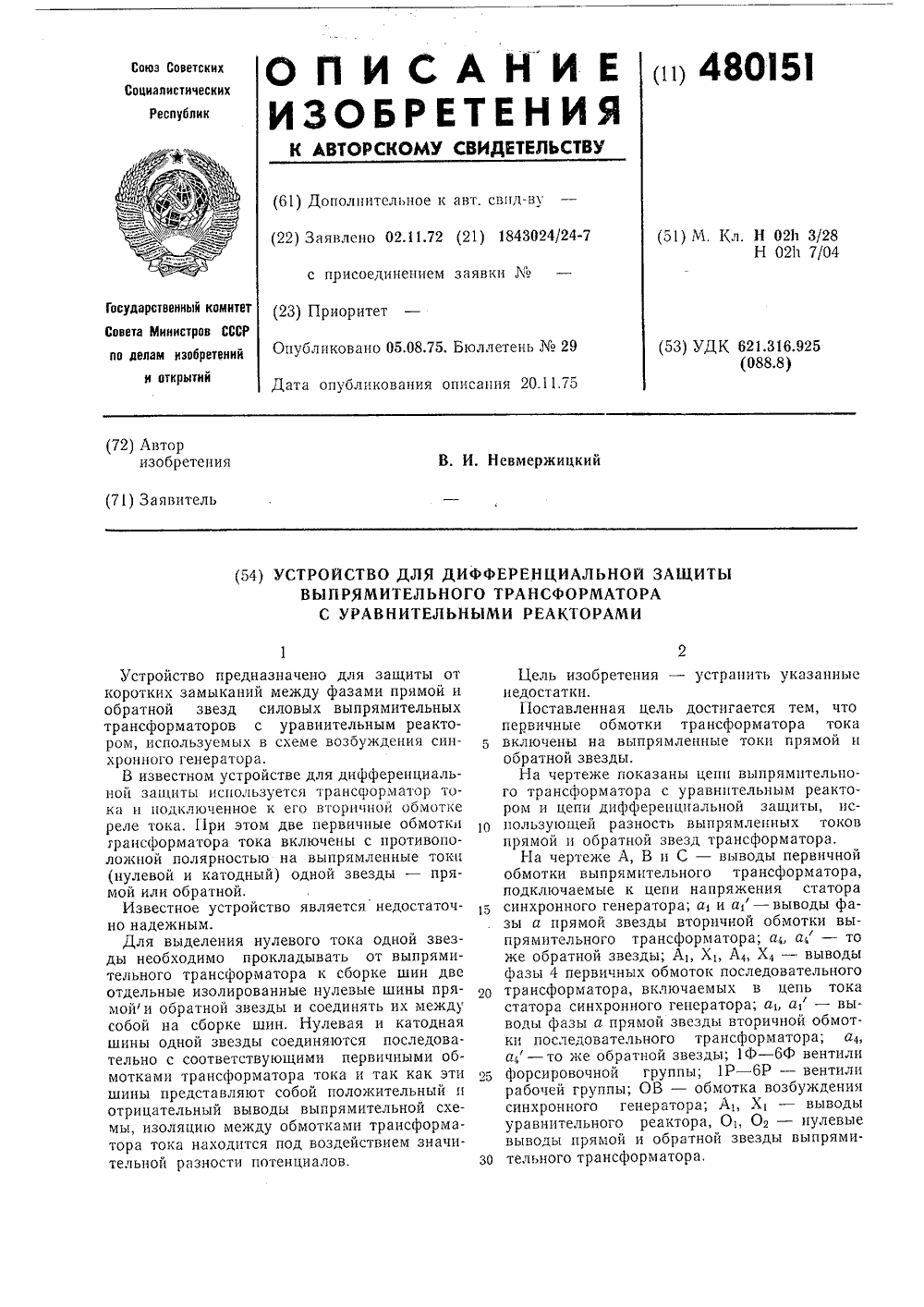

Метки: выпрямительного, дифференциальной, защиты, реакторами, трансформатора, уравнительными

...генератора; аь а, - выводы фазы а прямой звезды вторичной обмотки последовательного трансформатора; а 4,а - то же обратной звезды; 1 Ф - 6 Ф вентили25 форсировочной группы; 1 Р - 6 Р - вентилирабочей группы; ОВ - обмотка возбуждениясинхронного генератора; Аь Х - выводыуравнительного реактора, О О, - нулевыевыводы прямой и обратной звезды выпрямиЗО тельного трансформатора,Устройство для дифференциальной защиты может быть выполнено либо с одним трансформатором тока (1 ТТ или 2 ТТ), либо с двумя трансформаторами тока (1 ТТ и 2 ТТ).Первичные обмотки трансформаторов тока 5 с противоположной полярностью включены на выпрямительные токи прямой и обратной звезд. Во вторичным обмоткам трансформаторов тока подключено токовое реле РТ,...

Номер патента: 489158

Опубликовано: 25.10.1975

Авторы: Урманов, Уткин, Фишлер, Шлентов

МПК: H01F 29/02

Метки: нагрузкой, ответвлений, переключения, трансформатора

...из встречно-параллельно соединенных управляемых вентилей 1-9 и включенных в ответвления обмотки 10-18, и доиолнитедьные коммутирующие ячейки 1 9-32, причем все доподнительные коммутирующие ячейки (цепочки из ни) включены последовательно. Между всеми соседними ответвлениями обмотки (см.фиг. 5 1), например, 10 и 11, кроме средних 12, 13 и 13, 14, включены две коммутирующие ячейки 19 и 20, а между средними ответвлениями 12, 13 и 13, 14 включено по одной коммутирующей ячейке 23, р 24, Между дополнительными коммутирующими ячейками 23, 24 подключен средний вывод А. Регулирование напряжения достигается изменение,. числа оитков обмотки %о, т,е. в данном случае соответству юшим включением или отключением коммутирующих ячеек, включенных в...
