Патенты с меткой «трансформатора»

Номер патента: 792318

Опубликовано: 30.12.1980

Авторы: Малышевский, Федоров

МПК: H01F 41/02

Метки: витого, затягивания, ленточного, сердечника, трансформатора

...пропустить через отверстия в стяжке, что возможно сделать только вручную. Кроме того, необходимо изготавливать две детали, одна . из которых, стяжка, имеет сложный профиль.Все это усложняет технологический , процесс.Целью изобретения является упрощение технологического процесса,792318 Поставленная цель достигается тем,что на свободном конце вдоль стяжкипредварительно выполняют два параллельных паза, а фиксацию другого конца стяжки осуществляют прижимами, установленными в пазах, при этом производят сжатиесердечника.На фиг. 1 изображено устройство дляреализации способа; на фиг. 2 - устройство, вид сверху; на фиг. 3 - стяжка; на 1 Офиг. 4 - разрез А-А на фиг. 1.Способ затягивания витого ленточногосердечника трансформатора осуществляется...

Номер патента: 792459

Опубликовано: 30.12.1980

Авторы: Ванин, Майоров, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, нагрузкой, регулированием, трансформатора

...блока, а ключ подключен междувыходом сумматора-интегратора и ре-эистором его обратной связи, причемцепь управления ключом связана с выходом формирователя модуля,На чертеже приведена схема защиты, в которой часть элементов показана в блочном иэображении, а часть в принципиальном. Объектом защиты является многообмоточный трансформатор 1, у которого регулируемая обмотка показана стрелкой. На выходах 40 трансформатора 1 в однолинейномизображении показаны трансформаторы тока (Т Т) 2, 3,4 подключенные вторичными обмотками к преобразователям ток-напряжение 5,6,7. 65 К выходам преобразователей токнапряжение 5,6,7 подключены входыформирователя рабочего сигнала (ФРС)8, Формирователя тормозного сигнала(ФТС) 9, блока для сравнениярабочего и...

Номер патента: 792461

Опубликовано: 30.12.1980

Авторы: Добродеев, Курицын

МПК: H02H 3/28

Метки: дифференциальной, защиты, трансформатора

...нования т,и. и ос7 792461Характеристика 19 б;т.н. однофазного .;из трансформатора, представляющая собой ст зависимостьУ,т, )строиласв при йзменении ) от 0 до 4 рад., что соответствует реальйым условиям, При 3 = 4 б,т,н. однофазного трансформатора по сравнению с другиМи видами б,т,н. характеризуется минимальным по отношению к первой гармонике содержанием второй гармоники. Этот ре жим является расчетным для выбора максимального наклона характеристики срабатывания ДЗ, При затухании б.т,н.уменьшается и точка, характеризующая б,т.н., перемещается по характеристике 19 в начало координат.Для обеспечения отстроенности характеристика срабатывания ДЗ должна располагаться выше точки, характеризующей б.т,н,+ ц 2.с,ъ,ЬсЦгдес.з. ми," с.з -...

Номер патента: 792462

Опубликовано: 30.12.1980

Автор: Королев

МПК: H02H 3/28

Метки: дифференциальной, защиты, силового, трансформатора

...схему. К выходам датчиков токаподключен выпрямитель 7 и.орган 8 блокировки от всех видов переходного небаданса, например, по Г 4 и 5, 45Выход выпрямителя соединен с входоминерционного инвертирующего органа 9,осуществляющего преобразование прямоугольного перепада напряжения на входев соответствующф эхспоненциальный перф 5 Опад с инверсией знака на выходе. Входи выход инерционного органа соединеныс входами сумматора 10, обеспечивающечго на выходе нулевой небаланс в установившемся режиме органа 9. Выход сумматора соединен с входом компаратора11, на котором устанавливается п 8 рог,соответствующий установке срабатыванияЗащиты. Расширитель 12 импульсов под5 79246 выбирается по крайней йере на один порядок больше времени...

Номер патента: 792473

Опубликовано: 30.12.1980

Автор: Назаров

МПК: H02H 9/00

Метки: заземления, нейтрали, сетях, трансформатора, электрических

...на резисторе 4, прикладывается к источнику 14 постоянного тока и по обмотке 15 управления прц включенных контактах коммутационного аппарата 1640 начинает протекать выпрямленный ток,что приводит к началу процесса умень-.шения индуктивного сопротивления рабочейобмотки дросселя 9 насыщения и обеспечению предварительного снижения сопротивления насыщающегося дросселя довозникновения необходимости его вклЬчения в нейтраль силового трансформаторадля ограничения внутренних перенапряженийопасной величины. йСнижение напряжения на резисторе 3специально подобранными насыщающимсядросселем 7 способствует поддержаниюнапряжения на резисторе 4 несмотря нашунтировку последнего выпрямленным то Юком обмотки 15 управления и исключаетвероятность...

Номер патента: 799066

Опубликовано: 23.01.1981

Автор: Королев

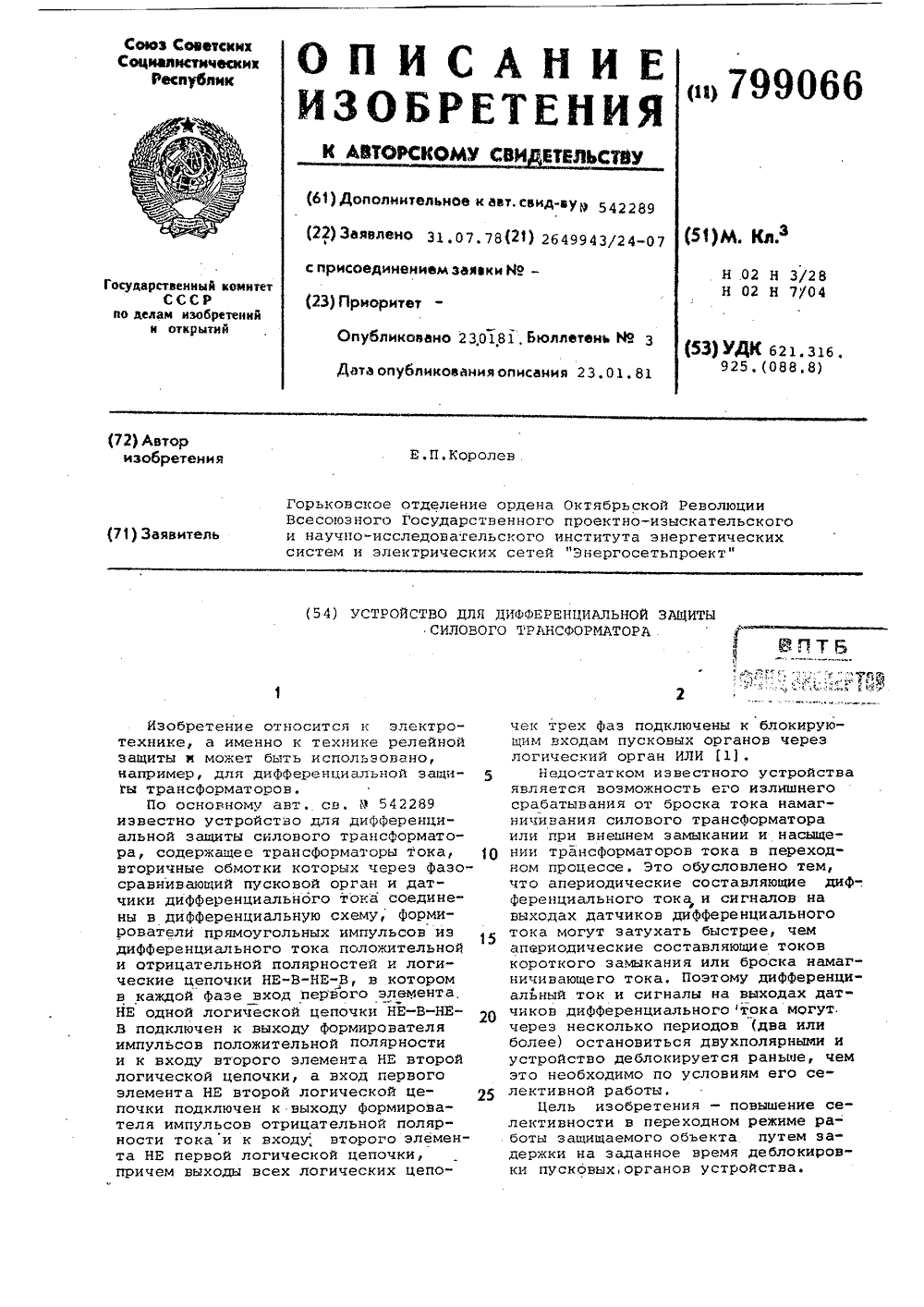

МПК: H02H 3/28

Метки: дифференциальной, защитысилового, трансформатора

...несколько периодов (два илиболее) остановиться двухполярными иустройство деблокируется раньше, чемэто необходимо по условиям его се 25 лективной работы,Цель изобретения - повышение селективности в переходном режиме работы защищаемого объекта путем задержки на заданное время деблокировки пусковых, органов устройства.Указанная цель достигается тем, что в устройство дополнительно введена последовательная цепочка логических элементов НЕ-В-НЕ, которая включена между выходом элемента ИЛИ и блокирующими входами пусковых орга" нов.На чертеже изображена функциональная схема устройства.Устройство содержит защищаемый объект 1, трансформаторы 2 и 3 тока, пусковые органы 4, датчики 5 дифференциального тока, формирователи 6 и 7 прямоугольных...

Номер патента: 805467

Опубликовано: 15.02.1981

Авторы: Бердов, Лебедев, Середин

МПК: H02H 7/04

Метки: второйгармоникой, дифференци-альной, дифференциального, защиты, торможения, трансформатора

...параллельно сглаживающему конденсатору..1 На фиг. 1 показана схема устройства, на фиг. 2 - тормозные характе-. ристики известного и предлагаемого устройства.Устройство содержит трансформатор 1 с первичной обмоткой 2, подключенной к дифференциальной цепи защиты (не показана), со вторичными обмотками 3 и 4, реагирующий орган 5 защиты, фильтр 6 второй гармоники, выпрямитель 7, сглаживающий конденсатор 8, ограничивающий напряжение элемент 9 (например стабилитрон), резистор 10, тормозной вход 11 реагирующего органа защиты, На Фиг. 2 представлены тормозная характеристика 12 данного устройства и тормоз ная характеристика 13 известного устройства. По оси ординат на фиг. 2 отложена кратность первичного тока . короткого заьыкания по отношению к...

Номер патента: 811386

Опубликовано: 07.03.1981

Авторы: Аллилуев, Засыпкин, Ильиничнин

МПК: H02H 3/28

Метки: дифференциальнойзащиты, трансформатора

...по одному каналу непосредственно со схемой сравнения 12, а по другому - через сглаживающий фильтр 13. Схема сравнения 12 через расширитель импульсов 14 подключена к полупроводниковому кРночу 15.1( обмотке 8 присоединены последовательно включенные регулируемыи резистор 16 и полупроводниковый ключ 15. Параллельно обмотке 8 подключены стабилитроны 17 и 18.Для обеспечения одинаковой чувствительности полупроводникового устройства к броскам намагничпвающего тока при различных вторичных номинальных токах 15 20 25 3040 45 50 дд 60 65 сторон защиты первичная обмотка трансформатора 9 через расщепптель импульсов 10 выполнена с отводами. Напряжение, снимаемое с вторичной обмотки трансформатора 9, через схем расщепления 10 (конденсаторы 19: 20...

Номер патента: 816713

Опубликовано: 30.03.1981

Авторы: Кукушкин, Мыльников, Розеншток

МПК: B23K 9/10

Метки: напряженияхолостого, сварочного, снижения, трансформатора, хода

...холостого хода сварочного трансформатора включает тиристорный коммутатор 1, токоограничивающий элемент 2, блок 3 управления коммутато Ором, трансФорматор 4 тока, сварочныйтрансФорматор 5, переключатель брежима работы схемы, состоящий из резистора 7, выпрямительного моста 8,конденсатора 9 обмотка 10 релконтакта 11 и резистора 12,На схемепоказаны также сварочный электрод13 и свариваемая деталь 14.Предлагаемое устройство работаетследующим образом. 5 Оаайлиа,. с и .,-Форматор 5 .получает питание от сетичерез токоограничивающий элемент 2.Напряжение в сварочной цепи и соответственно на электроде 13 и детали14 ограничено до допустимых пределов(не более 12 В). Тиристорный коммутатор 1 закрыт, поэтому на нем создается напряжение,...

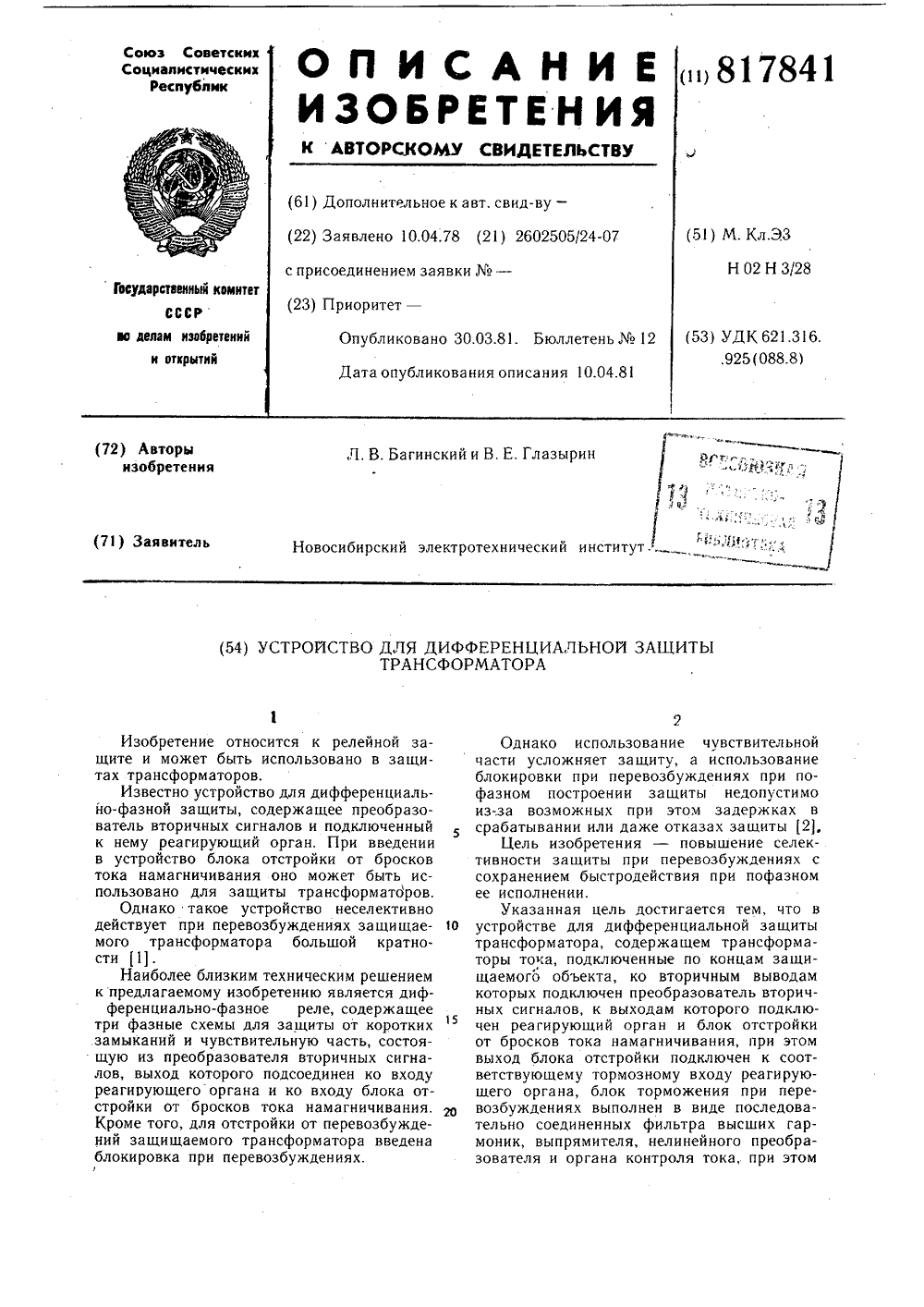

Номер патента: 817841

Опубликовано: 30.03.1981

Авторы: Багинский, Глазырин

МПК: H02H 3/28

Метки: дифференциальнойзащиты, трансформатора

...выходом устройства.Устройство работает следующим образом, При нормальной работе и при витковых замыканиях, когда индукция трансформатора близка к номинальной или ниже ее, ток высших гармонических в дифференциальной цепи не превышает 3%. Поэтому при витковых замыканиях блок 9 торможения при перевозбуждениях че вызывает дополнительных задержек в срабатывании, так как на выходе фильтра 5 высших гармоник сигнал отсутствует или имеет такую величину, что нелинейный преобразователь 7 работает с минимальным коэффициентом передачи и практически не выдает тормозной сигнал на реагирующий орган 3. Благодаря этому сохраняется быстродействие защиты при замыканиях малого числа витков защищаемого трансформатора.При замыканиях большого числа витков...

Номер патента: 823027

Опубликовано: 23.04.1981

Авторы: Вахмянин, Духовная, Ликаренко, Мельник, Мирошкин, Тонкошкур

МПК: B23K 9/10

Метки: напряженияхолостого, ограничения, сварочного, трансформатора, хода

...токах, незначительно меньших, чем это нужно для поддержания горения электрической дуги (около 30 А), В то же время, величина оперативного тока, вызывающая перевод устройства из режима ограничения в режим выдачи полного напряжения в сварочную цепь, необходимая для надежного включения устройства при прикосновении электрода к изделию, является несоизмеримо меньшей. Поэтому если в момент касания электродом свариваемого изделия оперативный ток оказывается достаточным для включения реле времени, но меньшим, чем это нужно для включения разрядного тиристора, то времязадающая емкость защитного реле, являясь предварительно заряженной, неизбежно дозаряжается до напряжения пробоя динистора за время существования полного напряжения сварочного...

Номер патента: 830620

Опубликовано: 15.05.1981

Авторы: Герд, Йоахим, Клаус, Ханс

МПК: H02M 7/515

Метки: инвертор, нулевымвыводом, обмотки, первичной, тиристорный, трансформатора

...что тиристорный инверторснабжен вторым конденсатором, которыйвключен последовательно с первыммежду точками соединения вентилейплеч, причем точка соединения конденсаторов присоединена к нулевому выводу первичной обмотки трансформатора,второй вентиль каждого плеча выполнен также управляемым, а к вторичнойобмотке трансформатора присоединендополнительно введенный третий конденсатор.На фиг. 1 приведена принципиальная схема тиристорного инвертора;на фиг. 2 - принципиальная блок-схема системы управления.Принципиальная схема тиристорногоинвертора, представленная на фиг.1,содержит трансформатор 1 с нулевымвыводом (О) его разделенной на две Ячасти 2 и 3 первичной обмотки. Каждоеплечо инвертора образовано тиристорами 4-7 соединенными...

Номер патента: 838775

Опубликовано: 15.06.1981

Авторы: Бабак, Жиляев, Мочульский, Попов, Чайка

МПК: H01F 27/30

Метки: активная, трансформатора, часть

...части 5, 2прессующего винта б с резьбовой 7,предназначенной для прессовки обмоткии резьбой 8 для фиксации демпфера 9на винте б с целью удобства при сборке. Резьба 8 выполнена на высоту тол-шины центрирующей пластины 10 длятого, чтобы при прессовке обмоткидемпфера 9 освобождался от жесткогосочленения с винтом б, иначе прессовки не произойдет, так как указанНая резьба будет удерживать демпферна винте, Демпфер 9 (фиг, 2) состоитиэ монолитного цилиндра 11, изготовленного из каучукообразного материала, в который параллельно опорнойповерхности с равными интерваламиустановлены жесткие пластины 12 изизоляционного материала, напримерстеклотекстолита, В верхней частицилиндра 11 размещена вышеупомянутаяпластина 10 с центральным резьбовым 4...

Номер патента: 842999

Опубликовано: 30.06.1981

Авторы: Кореняко, Соколик

МПК: H01F 38/32, H02H 3/28

Метки: коррекции, погрешностиодноступенчатого, трансформатора

...усилителя-сумматора 6 является выходом устройства. Сопротивление 7 обозначает нагрузку ТТ.Предлагаемое устройство коррекции погрешности ТТ реализует систему уравнений ц .р 1+ 1 Я+ 11 (Я 299 6маторов тока не удовлетворяет требованиям электроизмерений и функционирования устройств релейной защиты, в частности быстродействующих защит, и при выполнении функций устройств релейной защиты с помощью средств вычислительной техники.В результате применения устройства существенно облегчаются требования к конструктивному выполнению трансформаторов тока, что определяет его экономический потенциал,5 84291 на вход интегро-сумматора 3, интегрируется и суммируется с частьювходного сигнала интегро-сумматором3, после. чего подается на один извходов...

Номер патента: 849371

Опубликовано: 23.07.1981

Авторы: Багинский, Ерушин, Исаев

МПК: H02H 7/04

Метки: дифференциальнойзащиты, трансформатора

...блок фиксации при 55 знака броска тока намагничивания выявляет признак следующим образом.На выходе элемента преобразования 7 напряжения в режиме броска тока на 4магничивания и внутреннего короткогозамыкания фиксируются импулвсы, соответствующие моментам перехода через ноль первичного напряжения. Поддействием этих импульсов на выходепервого элемента 9 времени формируются импульсы длительностью 60 эл,град.На выходе элемента преобразования тока формируется напряжение (фиг. 2 д,Фиг. 3 д)., В режиме броска тока намагничивания передний фронт первогоимпульса на выходе этого элементавсегда отстает от момента переходачерез ноль первичного напряжения навремя больше 60 эл. град, Так какимпульсы, которые поступают с выходаэлемента .8...

Номер патента: 851662

Опубликовано: 30.07.1981

Автор: Гурьев

МПК: H02K 15/00

Метки: вращающегося, изготовлениястатора, ошибок, трансформатора

...контроля от ошибок укладки обмотки не изменяется, сумма результатов контроля, соответствующих различным режимам включения пропорциональна составл-,ющей ошибок укладки обмотки.Ф3На Фиг,1 - 4 изображено положениеосей магнитного потока и осей обмотокдля случая ошибок укладки обмоток на Фиг.5 - 8 - то же, для случая неравномерности магнитной проводимости сердечников и наличия КЗ-витков; на фиг.9 - 12 - то же, при контроле ошибок изготовления статора, вызывающих неравенство коэффициентов трансформации и связанных с ошибкой укладки обмоток; на фиг.13 - 16 - то же, при контроле ошибок изготовлениястатора, вызывающих неравенство коэффициентов трансформации и связанныхс неравномерной магнитной проводимостью сердечников и наличием...

Номер патента: 854636

Опубликовано: 15.08.1981

Авторы: Кукушкин, Новоселов, Смирнов

МПК: B23K 9/10

Метки: ограничитель, сварочного, трансформатора, хода, холостого

...схема предлагаемого устройства.Устройство содержит тиристорныйкоммутатор 1, блок 2 управления ком- мутатором 1, токоограничивающий элемент 3, блок 4 питания; трансформатор 5 тока в сварочной цепи, усилитель б низкой частоты, первый триггер 7 Шмидта, реле 8 времени, второйтриггер 9 Шмидта, инвертор 10, который выполнен на транзисторе 11, резисторе 12 и стабилитроне 13, свароч 0 ный трансформатор 14, электрод 15 исвариваемую деталь 16. Входными зажимами 17 и 18 устройство подключается к сети. Первый триггер 7 Шмидтаимеет транзисторы 19 и 20 и резистоЯ ры 21 и 22. Реле 8 времени выполне 854636но на транзисторе 23, конденсаторе 24, резисторе 25 и диоде 26, Второй триггер 9 Шмидта включает транзисто ры 27 и 28 и резистор 29.Устройство...

Номер патента: 855684

Опубликовано: 15.08.1981

Автор: Портнов

МПК: G06G 7/62

Метки: модель, трансформатора

...трансФорматор тока, или какая либо электронная измерительная схема, не вносящая искажений в режим напряжения вторичной стороны.Сигнал из датчика 4 тока поступает на второй кодоуправляеьый преобразователь 5 коэффициента передачи с коэфФициентом передачи Кб1Кб КК выходу преобразователя 5 подсоединен вход усилителя б тока, выход которого соединен с точкой а входа модели, вследствие чего из подсоединенной к первичной стороне линии модели сети отбирается ток, равный3= ЛтДля этого необходимо, чтобы выполнялось соотношение между К и КБК 4 К =1При выполнении всех этих условий имеет место баланс мощностей между первичной и вторичной стороной:= 3 05 = 3, О = К 3О1ТК.Таким образом, модель идеальноготрансформатора, выполненнаяв соответствии...

Номер патента: 855753

Опубликовано: 15.08.1981

Авторы: Выходцев, Зиннер, Казакова, Матросов, Фишлер, Яшенкова

МПК: H01F 27/28

Метки: многослойная, обмотка, трансформатора

...активных материаловЩ .15Наиболее близким к изобретениюпо технической сущности и достигаемому эффекту является многослойнаяобмотка трансформатора, содержащаяглавную изоляцию, расположенную на 20боковой и торцовой поверхностях, свыводами от внутренних слоев, образующими угол с проводниками слояобмотки, причем этот угол равен 90,оа изоляция выводов не выступает заторец обмотки 121,Недостатком указанной обмотки является ни хая надежность вследствиетого, что при определенных величинахнапряжений не обеспечивается электри ческая прочность изоляции обмоткиотносительно заземленных частей.Например, вдоль вывода в торцовойчасти изоляции образуется щель, покоторой возможен разряд, Для повышения электрической прочности обмотки в ее торцовой части...

Номер патента: 855757

Опубликовано: 15.08.1981

Авторы: Абайдулин, Берсенев, Григорьев, Макеев, Морозов, Муравьев

МПК: H01F 41/02

Метки: ленточным, разрезным, сердечником, трансформатора

...и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП "Патент", г, ужгород, ул. Проектная, 4 мает сердечник по его наружному контуру. Магнитный шунт с сердечником образуют монолитную обтекаемую форму магнитопровода трансформатора. Такая обтекаемая конструкция магнитопровода с магнитным шунтом существенно снижает рассеивающий магнитный поток и5 акустические шумы трансформатора, что дает воэможность исключить из конструкции трансформатора магнитный экран, детали стяжек сердечника и устройство для демпфирования шумов. Каркасные катушки установлены на сердечнике и через резиновую прокладку стянуты ленточным шунтом к внутренней поверхности сердечника.Способ изготовления таких транс форматоров состоит в следующем.Наносят на...

Номер патента: 855898

Опубликовано: 15.08.1981

Авторы: Говоров, Лопушанский

МПК: H02M 5/10

Метки: вольтодобавочного, тиристорами, трансформатора

...на тиристорах 2 и 3, пер. 1 овичную 6 и вторичные 7 обмотки трансформа.тора, создающего обратную связь но напряже.нию сети, транзисторы 8, диоды 9, ограничивающие напряжение на переходе эмиттер - базатранзистора 8, сопротивления 10, ограничива.ющие ток в цепи - обмотка 7, диод 9, эа.щитные сопротивления 11, диоды 12, обеспечивающие подачу на управляющий электрододного из тиристоров 2 и 3 напряжения положительной полярности, 13 - 15 - зона успешного включения вольтодобавочного трансформагора.Каждое из плеч схемы работает следующимобразом,В момент пуска вольтодобавочного трансфор. 25матора тиристоры 2 и 3 отключены и напряжение на обмотке 4 трансформатора в любой момент времени равно геометрической сумме напряжения обмотки 6 и...

Номер патента: 858164

Опубликовано: 23.08.1981

Автор: Каневский

МПК: H02H 3/28

Метки: дифференциальной, защиты, токовой, трансформатора

...результирующего магнитного потока в магнитопроводе насыщающегосятрансформатора и значительно превосходящим активйое,сопротивление обмотки 5.Сопротивление первиЧной обмотки 5 га следовательно, и распределение токав параллельных ветвях с резисторами10 и 11, автоматически управляетсяв зависимости от положения места короткого замыкания. 6Для осуществления дифференциальной защиты трансформатора (автотрансФорматора) блока генератор-трансформатор при наличии ответвления предлагаемое устройство осуществляется посхеме, приведенной на фиг, 2, и содержит силовой трансформатор 12,трансформаторы 13 - 15 тока, дифференциальное реле 16 без торможенияс трехстержневым насыщающимся трансФорматором, имеющее первичные обмотки т.е. рабочую 17-и...

Номер патента: 860150

Опубликовано: 30.08.1981

Авторы: Лоханин, Машошин, Суханов

МПК: H01F 27/30

Метки: активная, трансформатора, часть

...витков в катушках, а такжеснижение трудоемкости изготовления20обмоток.Для достижения указанной цели визвестной активной части трансформатора, содержащей обмотку, состоящую иэ катушек, намотанных из витков,межкатушечные и межвитковые охлаждающие каналы, выполненные изоляционными прокладками, межвитковые прокладки выполнены в виде сочлененнойполосы, состоящей из замковых прокладок, в верхней части которых выполнен Фигурный выступ, в нижней -такой же по форме вырез, а в среднейотверстие, в котором размещены межкатушечные прокладки.На Фиг. 1 изображены обмотка и мас- Злобарьерная главная изоляция, разрез;на Фиг. 2 - сочлененная полоса, образующая межвитковые каналы и соединенная с межкатушечными прокладками;на фиг, 3 - варианты выполнения...

Номер патента: 558570

Опубликовано: 07.09.1981

Авторы: Павлов, Пестряева, Фишлер, Шуняков

МПК: H01F 27/30

Метки: вентильная, обмотка, преобразовательного, трансформатора

...конструкция вентильной обмотки схематически изображенана чертеже.На стержне 1 трансформатора, кромесетевой обмотки 2, расположена концентрически по отношению к последнейвентильная обмотка, состоящая, например, из четырех частей 3-6. Части 3и 5 обмотки соединены в звезду, адве другие части 4 и б - в треугольник, т.е, части, соединенные в звезду, чередуются вдоль стержня вве хувниз с частями, соединенными в тре О угсльник.Аналогичным образом осуществляется соединение шести, восьми и любогодругого четного количества частейрасщепленной вентильной обмотки.В режиме эксплуатации преобразовательный трансформатор, например, свентильной обмоткой из четырех частей питает четыре. выпрямителя с...

Номер патента: 624524

Опубликовано: 07.09.1981

Авторы: Абулнагимов, Винник, Павлов, Пестряева

МПК: H01F 27/28, H01F 41/06

Метки: выполненная, данному, налетки, непрерывной, обмотка, обмотки, способу, трансформатора

...- Госэнергоиздат,И-Л., 1959, с. 142, рис. 4-51.2. Герасимов Л.С., и др. Обмотки иизоляция силовых масляных трансформаоров, - Энергия М, 1969, с.94-118где А - целая часть дробного числа виткови - знаменатель дробной частидробного числа, равный минимальному числу катушек,в которых намотано минимально возможное целое число витков всеми проводниками1.вчислитель дробной частидробного числа;, с - порядковый номер катушки, 0первой в паре;1 с - любое целое число.На фиг, 1 изображена схема намотки непрерывной обмотки, состоящей иэ восые параллельных проводников на 15 Фиг. 2 - катушка обмотки, выполненной по данному способу, из четырех параллельных проводников.Намотку непрерывной обмотки, сос.тоящей, например, иэ четырех...

Номер патента: 862250

Опубликовано: 07.09.1981

Авторы: Алексеева, Иванец, Пестряева

МПК: H01F 27/28

Метки: обмотка, трансформатора

...по высоте, причем каждая часть содержит параллельные ветви, состоящие из катушек к расположенные по высоте, иа наружной поверхности катушек, расположенных иа стыке частей, установлены на равных расстояниях между собой изоляционныестержни, один конец каждого из которыхвыполнен в виде гибкой ленты и жестко закреплен между соседними проводниками катушки, и на этих стержняхразмещены изоляционные бандажи,На фиг,1 представлена схема соединения катушек в частях вентильнойобмотки трансформатораф на Фиг.2 и3 - расположение и крепление кзоляцнонных стержней и изоляционныхбандажей на наружной поверхности ка,тушек, Расположенных на стыке частей.Обмотка трансформатора содержит З 5части 1, 2, 3. 4 гальванически несвязанные между. собой....

Номер патента: 864352

Опубликовано: 15.09.1981

Авторы: Бревда, Винник, Павлов

МПК: H01F 27/28

Метки: винтовая, обмотка, трансформатора

...на месте наружного провода 5 соседнего второго хода, а внутренний провод 8 второго хода расположен на месте вну .реннего провода 1 соседнего первого хода. Остальные провода. расположены на местах соседних проводов тех же ходов, а именно: провод 1 на месте провода 2, провод 2 на мес" те провода 3, провод 3 на месте провода 4, провод 4 на месте провода 5, провод 5 на месте провода б, провод б на месте провода 7, провод 7 на месте провода 8.В результате следующей перестановки наружный провод 3 первого хода расположен на месте наружного провода 4 второго кода, внутренний провод 7 второго хода расположен на месте внутреннего провода 8 первого хода, остальные провода расположены на местах соседних проводов тех же ходов, а именно: провод 8...

Номер патента: 864409

Опубликовано: 15.09.1981

Автор: Хрущев

МПК: H02H 3/12

Метки: ограничения, сварочного, трансформатора, хода, холостого

...обмотки сварочного трансформатора и вторым замыкающим контактом контактора, а вторая обмотка контактора последовательно с вторич. ной обмоткой промежуточного трансформаторе864409 через размыкающие контакты контактора под.ключена к его замыкающим контактам со стороны сварочного трансформатора,На чертеже представлена схема устройства.Устройство содержит промежуточный транс.форматор 1 с первичной обмоткой, присоединенной к шинам питающей сети, к которой череззамыкаюшие контакты 2 контактора и его об.мотку 3 подключена первичная обмотка свароч.ного трансформатора 4. Вторичная обмотка про межуточного трансформатора 1 с последователь.но соединенной обмоткой 5 контактора черезего размыкающне контакты 6 присоединена кконтактам 2.Устройство...

Номер патента: 868720

Опубликовано: 30.09.1981

Автор: Соловьев

МПК: G05F 1/14

Метки: трансформатора, трехфазного

...трансформатора, а реверсивные счетчики 7 и 8 и элемент 13 памяти установлены так, чтобы епиничные сигналы были на их выха пах 14 и 17 и выхопе 23 соответственно. При этом ключи 9 и 11 закрыты, ключи 10 и 12 открыты, а входы 28 и 31 опнофазного переключателя 1 попключены через коммутатор 4 к выхопам 20 и 21 блока 5 управления.При регулировании напряжения в сторону повышения управляющий сигнал с выхопа 20 поступает на элемент 13 памяти и на коммутатор 4, а реверсивные счетчики 7 и 8 при этом не работают так как ключи 9 и 11 закрыты. Коммутатор 4 подключает вхоп 28 переключателя 1 к блоку 5 управления, и производится коммутация отводов обмотки фазы Л в направлении повышения напряжения. После прохожпения первого сигнала на повышение...

Номер патента: 868940

Опубликовано: 30.09.1981

Автор: Шнайдерман

МПК: H02K 24/00

Метки: вращающегося, нулевого, положения, трансформатора, ухода

...фиксированной частоты,станет минимальным; измеряют при помощивольтметра Фиксированной частотыЭДС квадратурной обмотки ВЗВ 4 принормальной температуре окружающейсреды; устанавливают в термокамерезаданную температуруу выдерживают"вращающийся трансформатор при даннойтемпературе окружающей среды задан ное время; измеряют при помощи вольтметра фиксированной частоты ЭДСквадратурной обмотки ВЗВ 4 призаданной температуре окружающейсреды; при обоих температурах определяют входное сопротивление холостого хода, сопротивление намагничива;ния, индуктивное сопротивление квадратурной обмотки и активное сопротивление квадратурной обмотки; вычисляют уход нулевого положениФ вращающе- Ж гося трансформатора по Формуле (1).Уход нулевого положения...
