Трансформатор тока

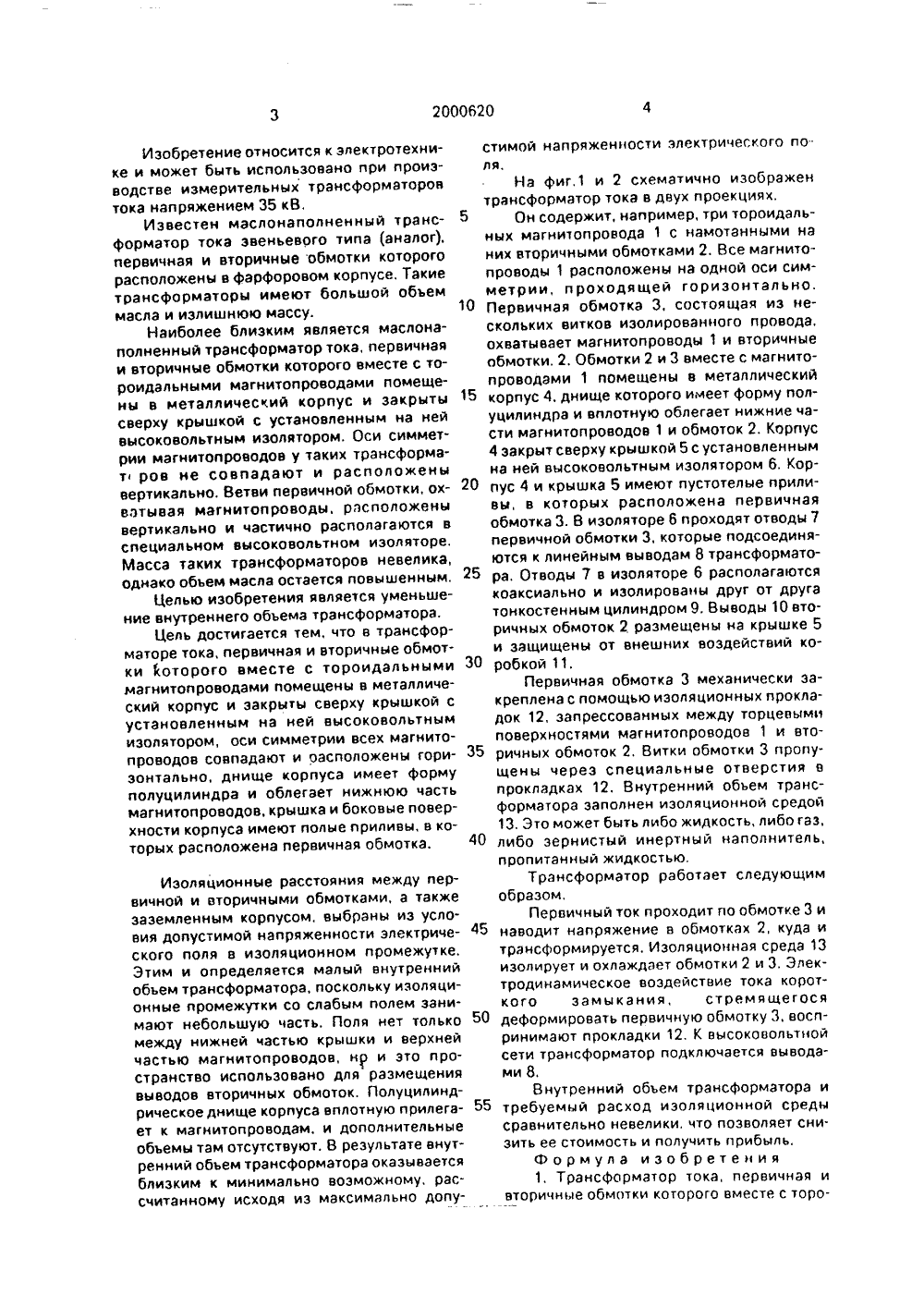

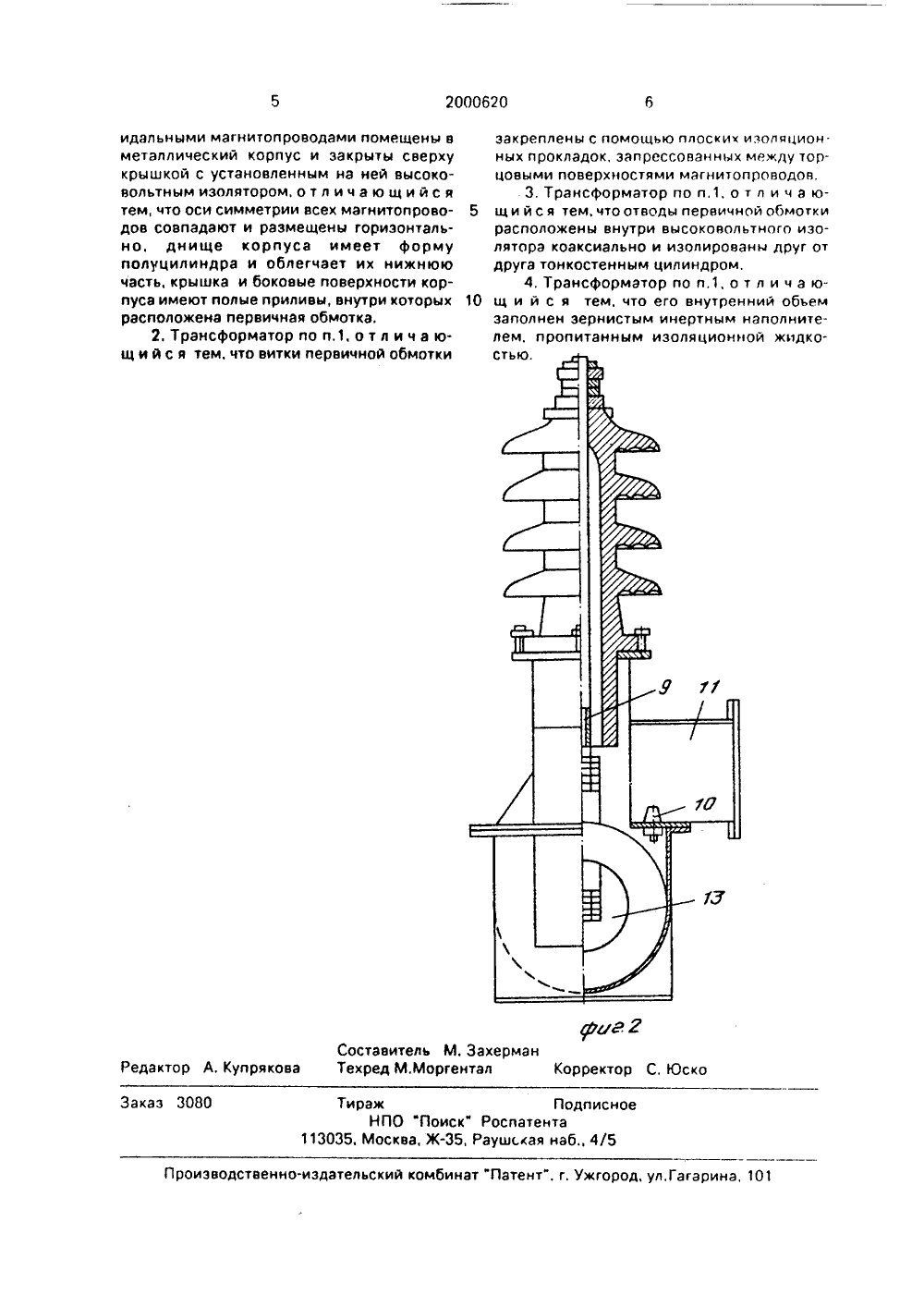

(я)5 Н 01 Е 40/06 Комитет Российской Федерации по патентам и товарным знакам фЦ(ф чфсОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ(57) Использование: в электротехнике, припроизводстве измерительных трансформаторов тока, Сущность: трансформатор токавыполнен на тороидальных магнитопроводах 1, оси симметрии которых совпадают иразмещены горизонтально, Активная часть трансформатора помещена в металлический корпус 4, днище которого имеет форму полуцилиндра и вплотную облегает нижнюю часть магнитопроводов 1. Корпус 4 закрыт сверху крышкой 5 с высоковольтным изолятором 6, Крышка 5 и корпус 4 имеют полые приливы, в которых размещена первичная обмотка 3. Трансформатор обладает малым внутренним обьемом, что способствует экономии изоляционной жидкости или газа. 3 з.п. ф-лы, 1 ил.Изобретение относится к электротехнике и может быть использовано при производстве измерительных трансформаторов тока напряжением 35 кВ,Известен маслонаполнен ны й тра нсформатор тока звеньевого типа (аналог), первичная и вторичные обмотки которого расположены в фарфоровом корпусе. Такие трансформаторы имеют большой объем масла и излишнюю массу.Наиболее близким является маслонаполненный трансформатор тока, первичная и вторичные обмотки которого вместе с тороидальными магнитопроводами помещены в металлический корпус и закрыты сверху крышкой с установленным на ней высоковольтным изолятором, Оси симметрии магнитопроводов у таких трансформат ров не совпадают и расположены вертикально. Ветви первичной обмотки, охватывая магнитопроводы, расположены вертикально и частично располагаются в специальном высоковольтном изоляторе. Масса таких трансформаторов невелика, однако объем масла остается повышенным,Целью изобретения является уменьшение внутреннего объема трансформатора.Цель достигается тем, что в трансформаторе тока, первичная и вторичные обмотки которого вместе с тороидальными магнитопроводами помещены в металлический корпус и закрыты сверху крышкой с установленным на ней высоковольтным изолятором, оси симметрии всех магнитопроводов совпадают и оасположены горизонтально, днище корпуса имеет форму полуцилиндра и облегает нижнюю часть магнитопроводов, крышка и боковые поверхности корпуса имеют полые приливы, в которых расположена первичная обмотка. Изоляционные расстояния между первичной и вторичными обмотками, а также заземленным корпусом, выбраны из условия допустимой напряженности электрического поля в изоляционном промежутке. Этим и определяется малый внутренний объем трансформатора, поскольку изоляционные промежутки со слабым полем занимают небольшую часть. Поля нет только между нижней частью крышки и верхней частью магнитопроводов, нр и это пространство использовано для размещения выводов вторичных обмоток. Полуцилиндрическое днище корпуса вплотную прилегает к магнитопроводам, и дополнительные объемы там отсутствуют. В результате внутренний объем трансформатора оказывается близким к минимально возможному, рассчитанному исходя иэ максимально допустимой напряженности электрического поля.На фиг,1 и 2 схематично изображентрансформатор тока в двух проекциях.5 Он содержит, например, три тороидальных магнитопровода 1 с намотанными наних вторичными обмотками 2. Все магнитопроводы 1 расположены на одной оси симметрии, проходящей горизонтально.10 Первичная обмотка 3, состоящая из нескольких витков изолированного провода,охватывает магнитопроводы 1 и вторичныеобмотки, 2. Обмотки 2 и 3 вместе с магнитопроводами 1 помещены в металлический15 корпус 4, днище которого имеет форму полуцилиндра и вплотную облегает нижние части магнитопроводов 1 и обмоток 2, Корпус4 закрыт сверху крышкой 5 с установленнымна ней высоковольтным изолятором 6. Кор 20 пус 4 и крышка 5 имеют пустотелые приливы, в которых расположена первичнаяобмотка 3. В изоляторе 6 проходят отводы 7первичной обмотки 3, которые подсоединяются к линейным выводам 8 трансформатора, Отводы 7 в изоляторе 6 располагаютсякоаксиально и изолированы друг от другатонкостенным цилиндром 9. Выводы 10 вторичных обмоток 2 размещены на крышке 5и защищены от внешних воздействий ко 30 робкой 11.Первичная обмотка 3 механически закреплена с помощью изоляционных прокладок 12, запрессованных между торцевымиповерхностями магнитопроводов 1 и вто 35 ричных обмоток 2, Витки обмотки 3 пропущены через специальные отверстия впрокладках 12. Внутренний объем трансформатора заполнен изоляционной средой13, Это может быть либо жидкость, либо газ,40 либо зернистый инертный наполнитель,и ропитанный жидкостью.Трансформатор работает следующимобразом,Первичный ток проходит по обмотке 3 и45 наводит напряжение в обмотках 2, куда итрансформируется. Изоляционная среда 13изолирует и охлаждает обмотки 2 и 3. Электродинамическое воздействие тока короткого замыкания, стремящегося50 деформировать первичную обмотку 3, воспринимают прокладки 12. К высоковольтнойсети трансформатор подключается выводами 8.Внутренний объем трансформатора и55 требуемый расход изоляционной средысравнительно невелики, что позволяет снизить ее стоимость и получить прибыль,Формула изобретения1, Трансформатор тока, первичная ивторичные обмотки которого вместе с торо2000620 М, Захермангентал Корректор С,оставител ехред М,М едактор А. Купрякова аказ 3 Тираж ПодписноНПО "Поиск" Роспатента35, Москва, Ж, Раушыая наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина идальными магнитопроводами помещены в металлический корпус и закрыты сверху крышкой с установленным на ней высоковольтным изолятором. о т л и ч а ю щ и й с я тем, что оси симметрии всех магнитопроводов совпадают и размещены горизонтально, днище корпуса имеет форму полуцилиндра и облегчает их нижнюю часть, крышка и боковые поверхности корпуса имеют полые приливы, внутри которых расположена первичная обмотка,2, Трансформатор по п,1. о т л и ч а ющ и й с я тем, что витки первичной обмотки закреплены с помощью плоских изоляционных прокладок, запрессованных между торцовыми поверхностями магнитопроводов.3. Трансформатор по п.1, о т л и ч а ю щ и й с я тем, что отводы первичной обмоткирасположены внутри высоковольтного изолятора коаксиально и изолированы друг от друга тонкостенным цилиндром,4, Трансформатор по п,1, о т л и ч э ю щ и й с я тем, что его внутренний объемзаполнен зернистым инертным наполнителем, пропитанным изоляционной жидко
