Трансформатор

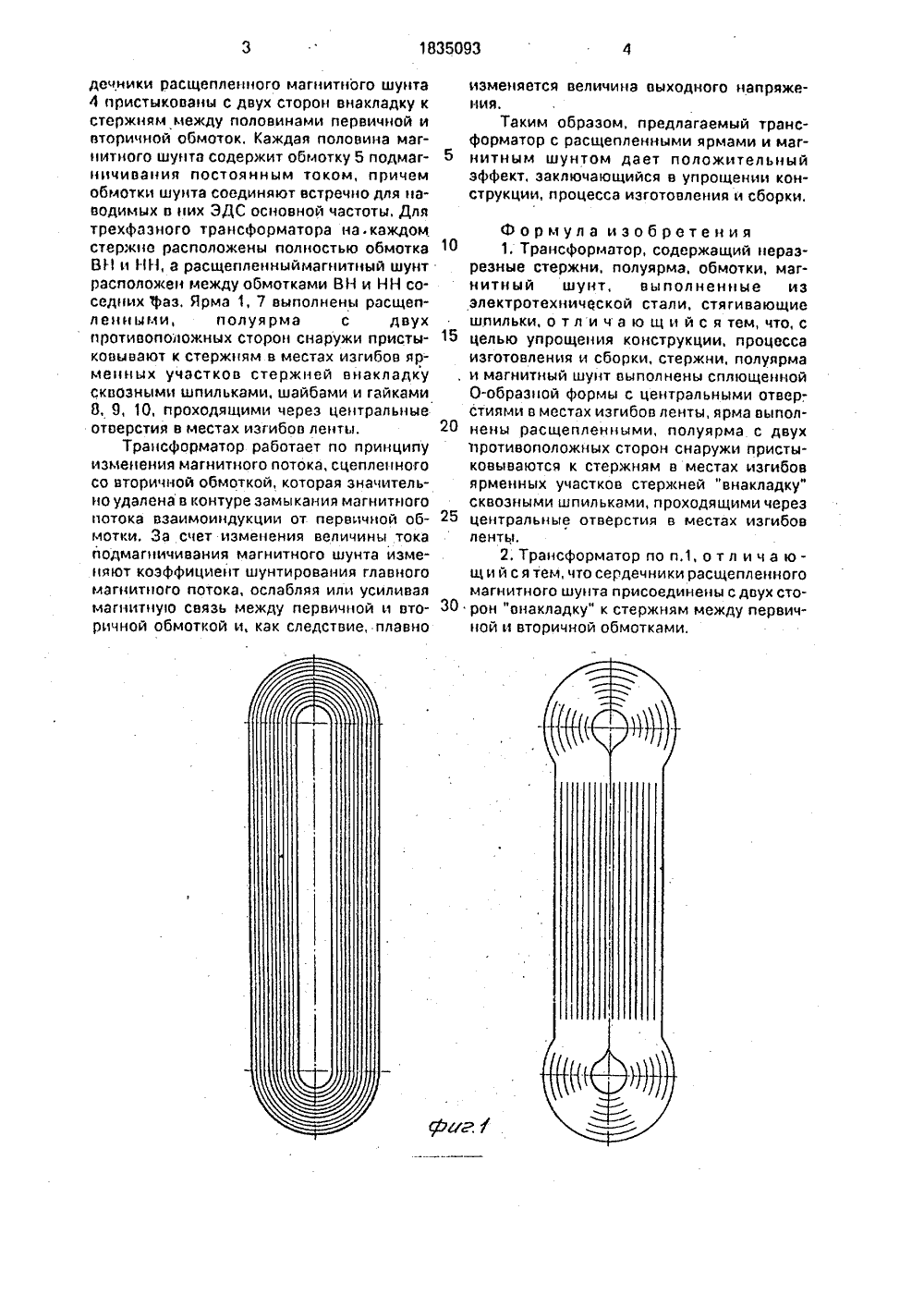

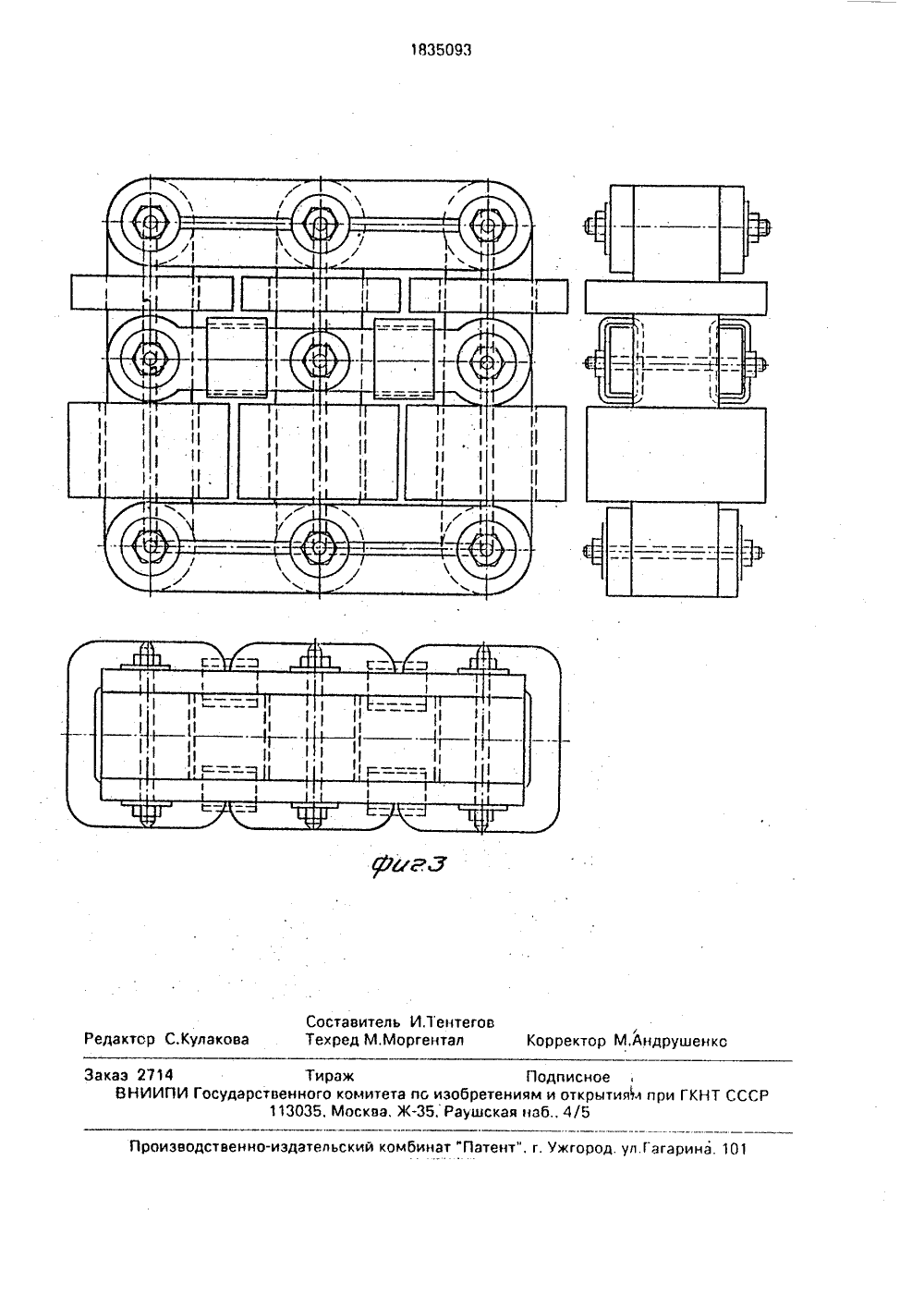

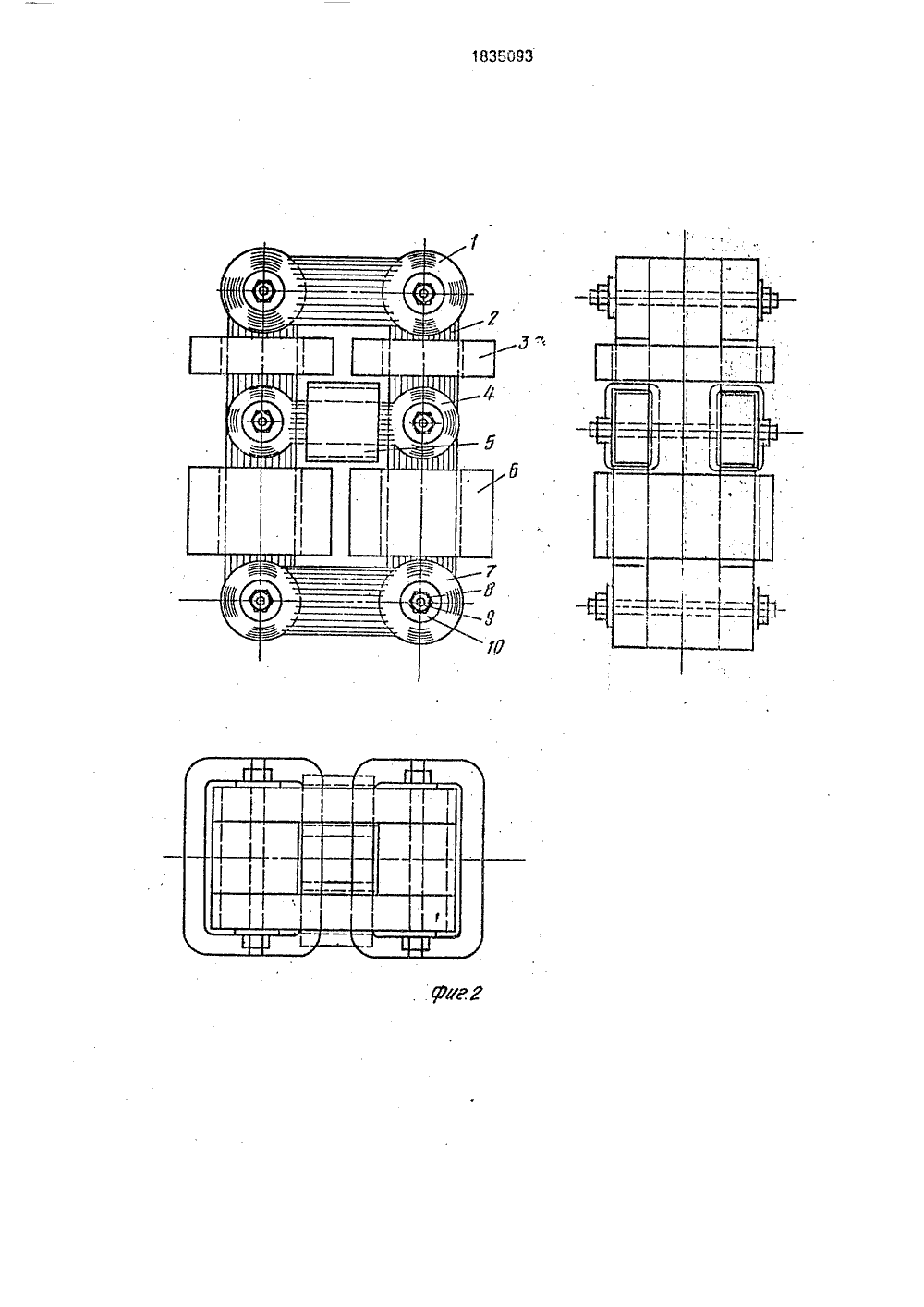

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 19) ( 183 3 АЗ Р 31/О ИСАНИЕ ИЗОБРЕТЕ ПАТЕНТУ 30сварки им, Е,О.Патон(54) ТРАНСФО (57) Использов ки, Сущность: верхнего и ниж ОРобласть электротехниформатор состоит изолуярм, стержней 2, на МАТ ние: его и я к электротехнирехфазным транскрутопадающую для дуговой элвкансформаторам снапряжения, оно в энергетике всех ства и в быту. является упрощесса изготовления и с плавным регулипряхения,ены варианты навищенных О-образныхта; на фиг,2 - однона фиг.3 - трехфазГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(56) Петров Г.Н. Эл1974,Вольдек А,И. Эл97 Изобретение относитс ке, в частности к одно- и т форматорам, имеющим внешнюю характеристику тросварки, а также к тр плавным регулированием может быть использовано отраслей народного хозяй Целью изобретения ние конструкции, проце сборки трансформатора рованием выходного наНа фиг,1 представл тых неразрезных сплю стержней, полуярм, шун фазный трансформатор которых располагаются части обмоток НН 3 и ВН 6. Части обмоток соединены последовательно. Сердечники расщепленного магнитного шунта 4 пристыкованы с двух сторон внакладку к стержням между половинами первичной и вторичной обмоток. Каждая половина магнитного шунта содержит обмотку 5 подмагничивания постоянным током, обмотки шунта соединяют встречно для наводимых в них ЭДС основной частоты, Ярма 1, 7 выполнены расщепленными, полуярма с двух противоположных сторон снаружи пристыковываются к стержням в местах изгибов ярменных участков стержней внакладку сквозными шпильками, шайбами и гайками 8, 9, 10, проходящими через центральные Я отверстия. 3 ил,ный трансформатор с расщепленными ярмами и магнитными шунтами,Трансформатор сконструирован следующим образом. На плоскую оправку навивается О-образный сердечник из ленточной электротехнической стали в направлении прокатки, в который могут помещаться закладные частидля прохода шпилек. Сплющенная О-образная форма сердечников магнитной системы образуется за счет сжатия сердечника с образованием центральных отверСтий для сквозных шпилек с последующим отжигом. Однофазный трансформатор состоит из верхнего 1 и нижнего полуярм, стержней 2, на которых располагаются части обмоток ИН 3 и ВН 6. Части обмоток соединены последовательно. Сер 1835093дечники расщепленного магнитного шунта 4 пристыкованы с двух сторон внакладку к стержням между половинами первичной и вторичной обмоток. Каждая половина магнитного шунта содержит обмотку 5 подмагничивания постоянным током, причем обмотки шунта соединяют встречно для наводимых в них ЭДС основной частоты, Для трехфазного трансформатора на. каждом. стержне расположены полностью обмотка ВН и НН, а расщепленныймагнитный шунт расположен между обмотками ВН и НН соседних фаз. Ярма 1, 7 выполнены расщепленными, полуярма с двух противоположных сторон снаружи пристыковывают к стержням в местах изгибов ярменных участков стержней внакладку сквозными шпильками, шайбами и гайками О, 9, 10, проходящими через центральные отверстия в местах изгибов ленты.Трансформатор работает по принципу изменения магнитного потока, сцепленного со вторичной обмоткой, которая значительно удалена в контуре замыкания магнитного потока взаимоиндукции от первичной обмотки. За счет изменения величины тока подмагничивания магнитного шунта изменяют коэффициент шунтирования главного магнитного потока, ослабляя или усиливая магнитную связь между первичной и вторичной обмоткой и, как следствие, плавно изменяется величина выходного напряжения.Таким образом, предлагаемый трансформатор с расщепленными ярмами и маг нитным шунтом дает положительныйэффект, заключающийся в упрощении конструкции, процесса изготовления и сборки. Формула изобретения 10 1. Трансформатор, содержащий неразреэные стержни, полуярма, обмотки, магнитный шунт, выполненные из электротехнической стали, стягивающие шпильки, о т ли ч а ю щ и й с я тем, что, с 15 целью упрощения конструкции, процессаизготовления и сборки, стержни, полуярма, и магнитный шунт выполнены сплющеннойО-образной формы с центральными отверстиями в местах изгибов ленты, ярма выпол нены расщепленными, полуярма с двухпротивоположных сторон снаружи пристыковываются к стержням в местах изгибов ярменных участков стерхней "внакладку" сквозными шпильками, проходящими через 25 центральные отверстия в местах изгибовленты.2. Трансформатор по п.1, о т л и ч а ющ и й с я тем, что сердечники расщепленного магнитного шунта присоединены с двух сто рон "внакладку" к стержням между первичной и вторичной обмотками.1835093фЬРУСоставитель И,Тентегов Редактор С,Кулакова Техред М.Моргентал Корректор М,Андрушен Заказ 2714 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытия 1 л при ГКНТ СССР113035, Москва, Ж. Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина. 1
